STM32-外设学习-读写备份寄存器（代码）--学习笔记

我们上次学习了BKP备份寄存器的知识，这次我们来编写代码用程序实现。最后我会把程序全部放出来。

一.硬件接线图

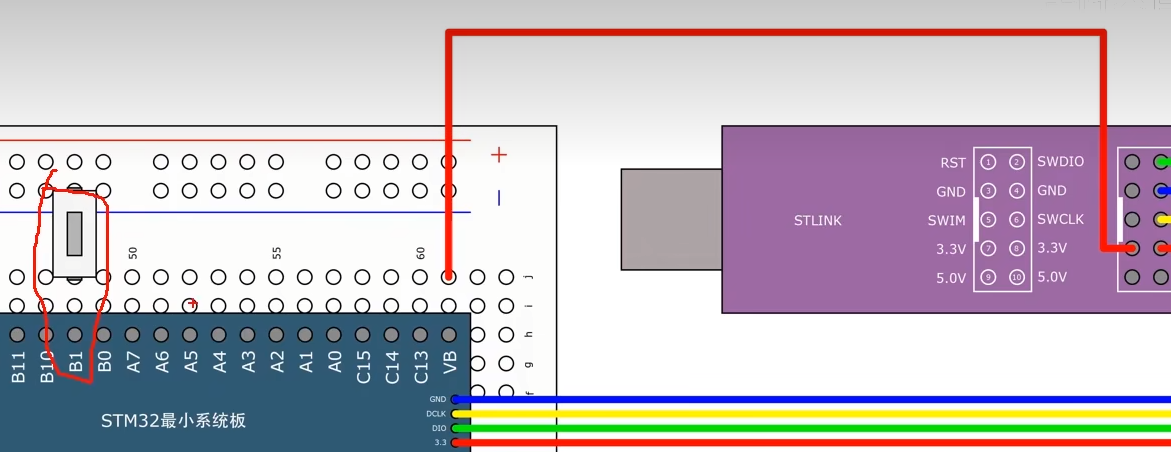

1.接线图

按键用于控制，然后VB接在STlink的3.3V引出角。

2.编程准备

复制OLED显示电路，然后重命名，角读写备份寄存器BKP。

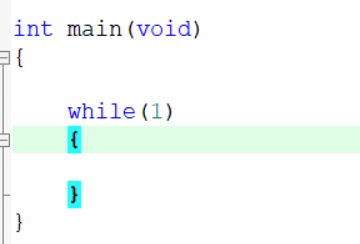

然后删除所有程序，之后编译，方便我们进行编程。

二.程序编写

1.了解函数

我们需要按照步骤，一步一步的进行BKP的访问。由于BKP程序很短，我们就暂时不进行封装。直接在主函数中编写，展示一下功能。

第一步开启BKP时钟，第二步使用PWR函数使能对BKP和RTC的访问。

（1）清空寄存器

恢复缺省配置，也就是对BKP进行复位操作。这个函数这次有用了，就是手动清空BKP所有的寄存器。如果有备用电池的话BKP数据主电源不清零，掉电不清零。上电复位还不清零。就没有清零的时候，那么我们怎么进行清零呢。此时调用这个函数，所有BKP的数据，就会全部清零。

（2）配置入侵检测功能

这两个函数是用来配置Tamper（也就是入侵）。

配置Tamper引脚的有效电平。就是高电平触发，还是低电平触发。

是否开启侵入检测功能。如果需要侵入检测的话，需要先配置tamper的有效电平，在使能侵入检测功能就行了。

（3）中断配置

中断配置，是否开启中断。

（4）时钟输出

时钟输出功能的配置。可以选择在RTC引脚上输出时钟信号。输出RTC校准时钟，RTC闹钟脉冲，或者秒脉冲。

（5）时钟校准

配置RTC校准值。其实就是写入RTC校准寄存器。

（6）写备份寄存器

第一个参数指定要写在哪个DR里面。第二个参数就是要写入的数据了。

（7）读备份寄存器

读取我们的备份寄存器，参数指定要读取哪个DR，函数返回值就是DR里面存的值。

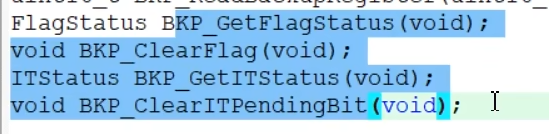

（8）老朋友

获取BKP标志位，清除标志位，获取中断标志位，清除中断标志位。

（9）备份寄存器访问使能

我们还需要关注一下备份寄存器访问使能的函数，需要开启BKP。因为BKP是在备份区域，备份区域一开始是写保护状态，需要调用这个函数，才能解除写保护。

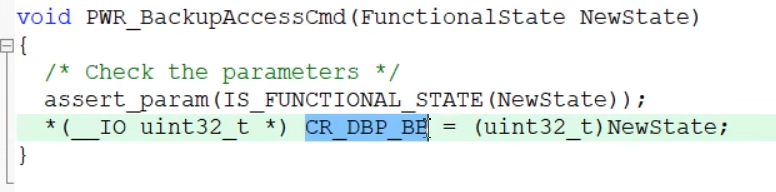

看一下定义，这个函数就是设置PWR_CR寄存器中的DPB位

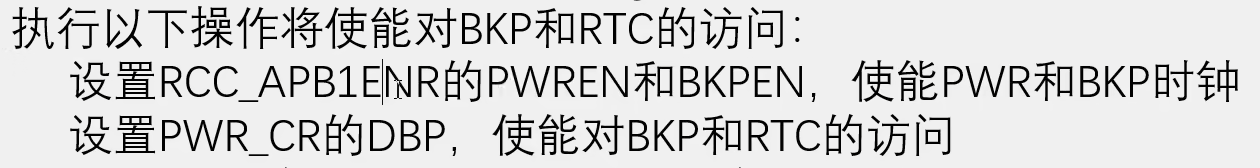

对应我们的要求。

2.BKP初始化

按照步骤，开启APB1时钟，因为BKP是APB1的外设。还需要我们开启PWR外设时钟。

找到刚刚学习的函数。

写入BKP的DR寄存器，转到定义看一下。

第一个参数BKP_DR这个参数可以是BKP_DRx，其中x可以是1-42的数字。当然只有大容量和互联型才有DR42，我们的中容量只有DR1-10。

我们指定DR1寄存器，写入0x1234，然后如何知道写入的数据是否正确，我们需要在读取出来看一下。

读取DR1寄存器的值。

在1行1列显示，数据长度为4。

3.测试

编译下载。

这里OLED显示的是1234，说明我们初步的检测是没有问题的。

那么这个数据是不是可以在主电源掉电的情况下，由备用电池维持呢。

我们把写入的代码注释掉。我们不在BKP写入数据，直接读取。

下载看一下。数据还是1234。因为我们目前芯片没有掉电过。所以BKP的数据是保持原因的。

按下复位键后，数据仍然是1234，说明我们复位数据是不会清空BKP的。

之后我们把主电源断电。然后再插上电源。

发现数据仍然是1234。这个数据就是由备用电源维持的了。

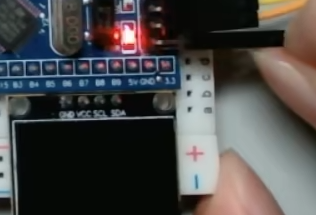

我们拔掉备用电源。

主电源再次断电。

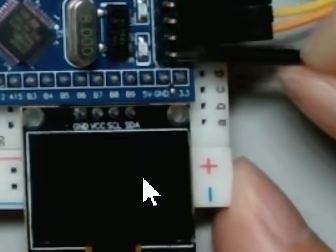

然后上电，可以发现数据变为了0000了。这里BKP的数据就清零了。这说明如果没有备用电源，主电源断电后，BKP是不能维持工作的。

4.完善最终程序

首先定义两个数组，一个用于写入，一个用于读取。

这样子就可以了。

显示两个前缀。

引用按键头文件。

存放键值变量。

按键初始化。

读取返回值。

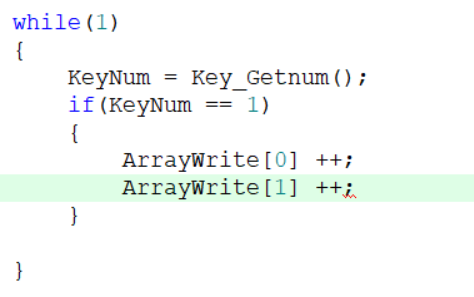

按键按下就让他们自增加一。

然后写入寄存器，就是我们这两个函数。把ArrayWrite[0]的数据写在DR1里，把ArrayWrite[1]的数据写在DR2里。我们同时写入两个，这样表示同时读写多个DR也是没有问题的。

然后我们看一下写入的数据。

读取数据就在if外面，主循环不断刷新，一旦数据有变化，我们就可以第一时间读取。

把读取的DR1和DR2的数据放在两个数组里。

显示一下我们读取的数据。

整理一下思路，我们程序一开始，是初始化两个用于指示的字符串显示，之后进行BKP初始化。主循环里，循环执行的逻辑是，先获取键码，如果按键按下，我们就变化一下测试数据。把测试数据分别写道BKP的DR1和DR2。再在OLED显示一下写入数据，然后再没有按键按下时，我们也不断的读取BKP的DR1和DR2的寄存器。刷新显示到OLED上。看一下当前BKP的数据。

5.最终结果展示

编译，下载。

目前W后面还没有显示，说明我们还没有进行写入程序。这时我们读取的数据就是0000 0000。我们按下按键。

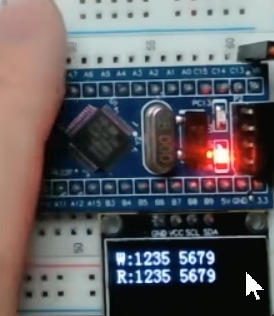

数据变化，写入数据。可以看到写入的是1235 5679，因为第一次写入之前就已经自增了一次。所以第一次写入就是自增之后的数，所以不是1234 5678，而是加一之后1235 5679。如果想测试1234 5678可以先写入再自增。下面可以看到，读取的数据和写入的一样1235 5679。

然后继续变化数据，写入和读出都是一样的。

之后主电源掉电。重新上电。

目前上电后还没有写入，读取的值是掉电前，最后一次写入的值。这是这个程序现象。测试没有问题。有关BKP的实验到这里就结束了。

三.所有程序

1.main.c

cs 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "KEY.h"
#include "OLED.h"

uint8_t KeyNum;

uint16_t ArrayWrite[] = { 0x1234, 0x5678, };
uint16_t ArrayRead[2];

int main(void)
{
    OLED_Init();
    KEY_Init();

    OLED_ShowString(1, 1,"W:");
    OLED_ShowString(2, 1,"R :");

    //BKP初始化
    //开启APB1时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);

    //使能BKP和RTC的访问。
    PWR_BackupAccessCmd(ENABLE);

    //写入BKP的DR寄存器
//    BKP_WriteBackupRegister(BKP_DR1, 0x1234);
    while(1)
    {
        KeyNum = Key_Getnum();
        if(KeyNum == 1)
        {
            ArrayWrite[0] ++;
            ArrayWrite[1] ++;

            //写入BKP寄存器
            BKP_WriteBackupRegister(BKP_DR1,  ArrayWrite[0]);
            BKP_WriteBackupRegister(BKP_DR2,  ArrayWrite[1]);

            //显示写入的值
            OLED_ShowHexNum(1, 3, ArrayWrite[0], 4);
            OLED_ShowHexNum(1, 8, ArrayWrite[1], 4);
        }
        //读取数据
        ArrayRead[0] = BKP_ReadBackupRegister(BKP_DR1);
        ArrayRead[1] = BKP_ReadBackupRegister(BKP_DR2);

        //OLED显示
        OLED_ShowHexNum(2, 3, ArrayRead[0], 4);
        OLED_ShowHexNum(2, 8, ArrayRead[1], 4);
    }
}

2.key.c

cs 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

void KEY_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//这里把端口设置为上拉模式因为我们要读取按键
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 |  GPIO_Pin_11;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

uint8_t Key_Getnum(void)
{
    uint8_t Keynum = 0;

    if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)//读取GPIO_pin_1端口的值
    {
        Delay_ms(50);//按键按下会有抖动，先延时一段时间，进行消抖
        while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);//如果按键一直按下，就卡在这里，直到松手
        Delay_ms(50);//松手后在延时，进行消抖
        Keynum = 1;//这个按键被按下
    }
    if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)//读取GPIO_pin_1端口的值
    {
        Delay_ms(50);//按键按下会有抖动，先延时一段时间，进行消抖
        while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);//如果按键一直按下，就卡在这里，直到松手
        Delay_ms(50);//松手后在延时，进行消抖
        Keynum = 2;//这个按键被按下
    }
    return Keynum;
}

3.key.h

cs 复制代码

#include "stdint.h"
#ifndef __KEY_H    //防止重定义
#define __KEY_H    //那么就定义这个

void KEY_Init(void);
uint8_t Key_Getnum(void);

#endif

这就是我们所有的程序了。
