1 TF2机器人坐标系管理器

1.1 TF2简介

机器人系统中有很多坐标系，机器人中心点设为基坐标系base link、雷达所在位置为雷达坐标系laser link、机器人移动里程计累积位置的参考系称为里程计坐标系odom link、里程计有累积误差和飘逸又有绝对位置参考系/地图坐标系map link。TF2在ROS中用于管理机器人的坐标系。

1.2 TF命令行测试

sudp apt install ros-humble-turtle-tf2-py
ros2 launch turtle_tf2_py turtle_tf2_demo.launch.py

另启终端

ros2 run turtlesim turtle_teleop_key

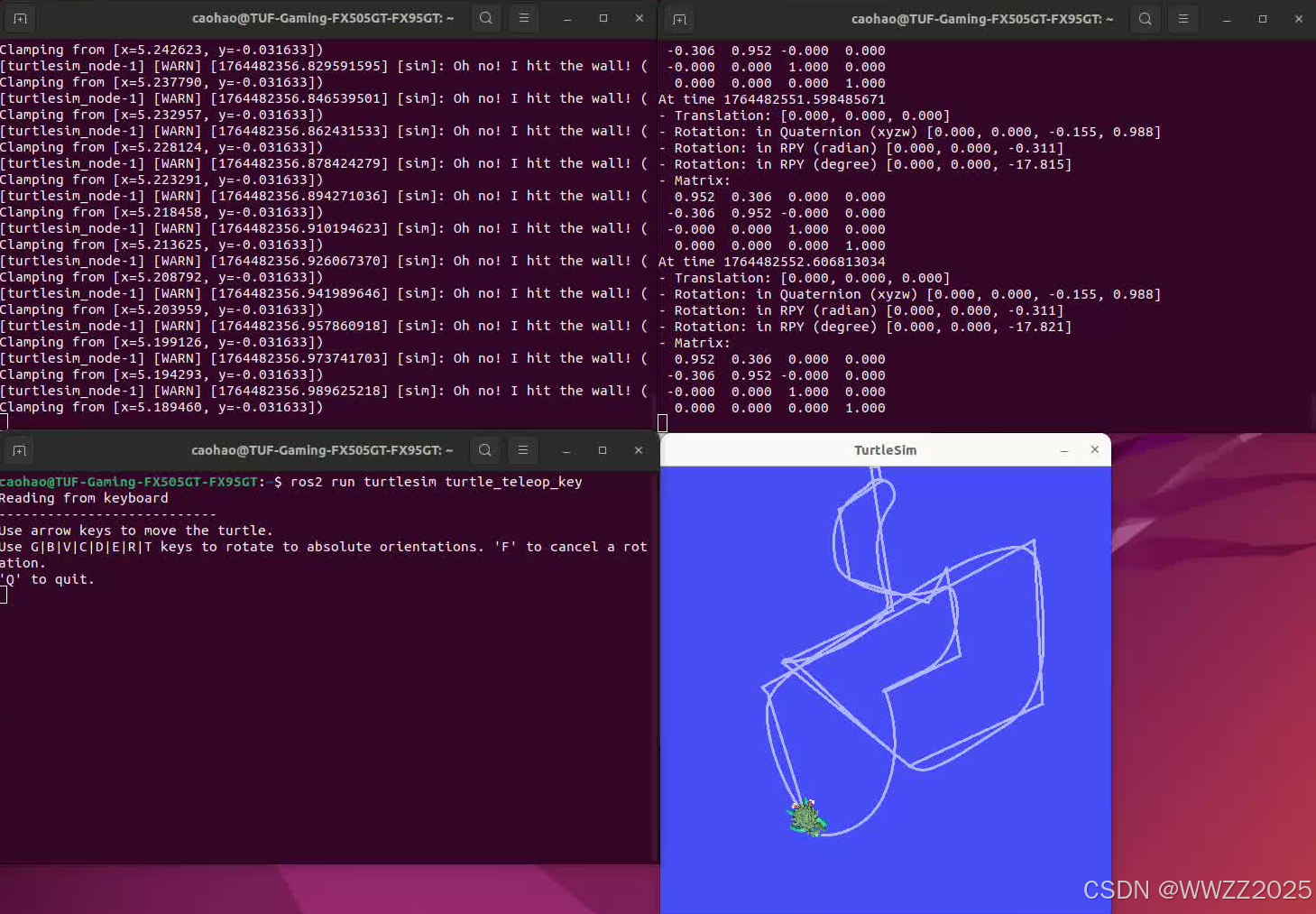

另启终端，查看turtle1和2两个坐标系之间的具体关系

ros2 run tf2_ros tf2_echo turtle2 turtle1

那么这个工程包是怎么构建的呢，详情如下。

1.3 静态TF广播

（1）创建static_tf_broadcaster.py

安装tf工具-创建tf_demo功能包并进入-编写程序

sudo apt install ros-humble-tf2 \
                 ros-humble-tf2-tools \
                 ros-humble-tf2-ros \
                 ros-humble-tf-transformations \
                 ros-humble-tf2-msgs \
                 ros-humble-tf2-geometry-msgs \
                 ros-humble-tf2-kdl \
                 ros-humble-tf2-eigen \
                 ros-humble-tf2-sensor-msgs
cd ros2_ws/src
ros2 pkg create tf_demo --build-type ament_python --dependencies rclpy
cd tf_demo/tf_demo/
gedit static_tf_broadcaster.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

# ROS2 Python 接口库
import rclpy
# ROS2 节点类
from rclpy.node import Node
# 坐标变换消息
from geometry_msgs.msg import TransformStamped
# TF 坐标变换库
import tf_transformations
# TF 静态坐标系广播器类
from tf2_ros.static_transform_broadcaster import StaticTransformBroadcaster

class StaticTFBroadcaster(Node):
  def __init__(self, name):
    # ROS2 节点父类初始化
    super().__init__(name)
    # 创建一个 TF 广播器对象
    self.tf_broadcaster = StaticTransformBroadcaster(self)

    # 创建一个坐标变换的消息对象
    static_transformStamped = TransformStamped()
    # 设置坐标变换消息的时间戳
    static_transformStamped.header.stamp = self.get_clock().now().to_msg()
    # 设置一个坐标变换的源坐标系
    static_transformStamped.header.frame_id = 'world'
    # 设置一个坐标变换的目标坐标系
    static_transformStamped.child_frame_id = 'house'
    # 设置坐标变换中的 X、Y、Z 向的平移
    static_transformStamped.transform.translation.x = 10.0
    static_transformStamped.transform.translation.y = 5.0
    static_transformStamped.transform.translation.z = 0.0
    # 将欧拉角转换为四元数（roll, pitch, yaw）
    quat = tf_transformations.quaternion_from_euler(0.0, 0.0, 0.0)
    # 设置坐标变换中的 X、Y、Z 向的旋转（四元数）
    static_transformStamped.transform.rotation.x = quat[0]
    static_transformStamped.transform.rotation.y = quat[1]
    static_transformStamped.transform.rotation.z = quat[2]
    static_transformStamped.transform.rotation.w = quat[3]

    # 广播静态坐标变换，广播后两个坐标系的位置关系保持不变
    self.tf_broadcaster.sendTransform(static_transformStamped)

def main(args=None):
  # ROS2 Python 接口 初始化
  rclpy.init(args=args)
  # 创建 ROS2 节点对 象并进行初始化
  node = StaticTFBroadcaster("static_tf_broadcaster")
  # 循环等待 ROS2 退出
  rclpy.spin(node)
  # 销毁节点对象
  node.destroy_node()
  rclpy.shutdown()

chmod +x static_tf_broadcaster.py

（2）创建tf_listener.py

gedit tf_listener.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import rclpy
from rclpy.node import Node

from tf2_ros import TransformListener, Buffer

class TFListener(Node):
    def __init__(self):
        super().__init__('tf_listener')

        # 创建 TF buffer 和 listener
        self.buffer = Buffer()
        self.listener = TransformListener(self.buffer, self)

        # 每 0.5s 查询一次 TF
        self.timer = self.create_timer(0.5, self.on_timer)

    def on_timer(self):
        try:
            # 查询 world -> home 的 TF
            trans = self.buffer.lookup_transform(
                'world',   # parent
                'house',    # child
                rclpy.time.Time()
            )

            # 打印 TF 坐标
            t = trans.transform.translation
            self.get_logger().info(
                f"home 相对 world 的位置 = ({t.x:.2f}, {t.y:.2f}, {t.z:.2f})"
            )

        except Exception as e:
            self.get_logger().warn(f"TF 尚未准备好：{e}")

def main(args=None):
    rclpy.init(args=args)
    node = TFListener()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

chmod +x tf_listener.py

（3）setup.py设置

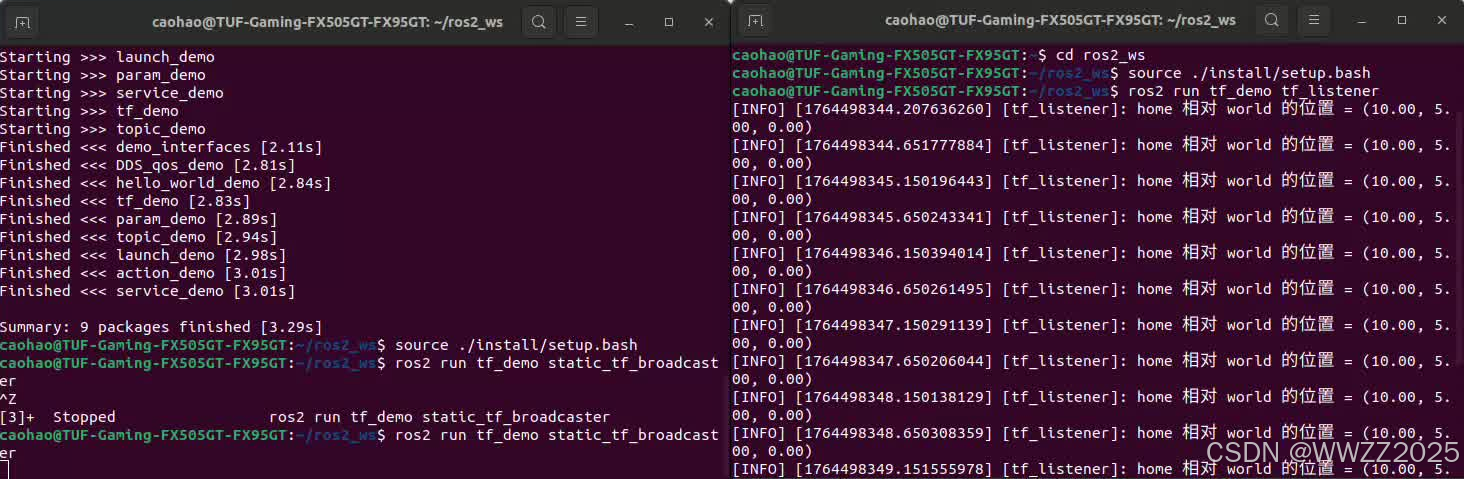

（4）编译运行

cd ~/ros2_ws
colcon build
source ./install/setup.bash
ros2 run tf_demo static_tf_broadcaster

另启终端

cd ros2_ws
source ./install/setup.bash
ros2 run tf_demo tf_listener

1.4 TF监听

（1）创建turtle_tf_broadcaster.py

cd ros2_ws/src/tf_demo/tf_demo/
gedit turtle_tf_broadcaster.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

# ROS2 Python 接口库
import rclpy
# ROS2 节点类
from rclpy.node import Node
# 坐标变换消息
from geometry_msgs.msg import TransformStamped
# TF 坐标变换库
import tf_transformations
# TF 坐标变换广播器
from tf2_ros import TransformBroadcaster
# turtlesim 小海龟位置消息
from turtlesim.msg import Pose

class TurtleTFBroadcaster(Node):
  def __init__(self, name):
    # ROS2 节点父类初始化
    super().__init__(name)
    # 创建一个海龟名称的参数
    self.declare_parameter('turtlename', 'turtle')
    # 优先使用外 部设置的参数值，否则用默认值
    self.turtlename = self.get_parameter(
      'turtlename').get_parameter_value().string_value
    # 创建一个 T F 坐标变换的广播对象并初始化
    self.tf_broadcaster = TransformBroadcaster(self)
    # 创建一个订 阅者，订阅海龟的位置消息
    self.subscription = self.create_subscription(
      Pose,
      # 使用参数中获 取到的海龟名称
      f'/{self.turtlename}/pose',
      self.turtle_pose_callback, 1)

  # 创建一个处理海龟位置消息的回调函数，将位置消息转变成坐标变换
  def turtle_pose_callback(self, msg):
    # 创建 一个坐标变换的消息对象
    transform = TransformStamped()
    # 设置坐标变换消息的时间戳
    transform.header.stamp = self.get_clock().now().to_msg()
    # 设 置一个坐标变换的源坐标系
    transform.header.frame_id = 'world'
    # 设 置一个坐标变换的目标坐标系
    transform.child_frame_id = self.turtlename
    # 设 置坐标变换中的 X、Y、Z 向的平移
    transform.transform.translation.x = msg.x
    transform.transform.translation.y = msg.y
    transform.transform.translation.z = 0.0
    # 将欧拉角转换为四元数（roll, pitch, yaw）
    q = tf_transformations.quaternion_from_euler(0, 0, msg.theta)
    # 设 置坐标变换中的 X、Y、Z 向的旋转（四元数）
    transform.transform.rotation.x = q[0]
    transform.transform.rotation.y = q[1]
    transform.transform.rotation.z = q[2]
    transform.transform.rotation.w = q[3]
    # Send the transformation
    # 广播坐标变换，海 龟位置变化后，将及时更新坐标变换信息
    self.tf_broadcaster.sendTransform(transform)

def main(args=None):
  # ROS2 Python 接口 初始化
  rclpy.init(args=args)
  # 创建 ROS2 节点对象并进行初始化
  node = TurtleTFBroadcaster("turtle_tf_broadcaster")
  # 循环等待 ROS2 退出
  rclpy.spin(node)
  # 销毁节点对象
  node.destroy_node()
  # 关闭 ROS2 Python 接口
  rclpy.shutdown()

chmod +x turtle_tf_broadcaster.py

（2）创建turtle_following.py

gedit turtle_following.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import math
# ROS2 Python 接口库
import rclpy
# ROS2 节点类
from rclpy.node import Node
# TF 坐标变换库
import tf_transformations
# TF 左边变换的异常类
from tf2_ros import TransformException
# 存储坐标变换信息的缓冲类
from tf2_ros.buffer import Buffer
# 监听坐标变换 的监听器类
from tf2_ros.transform_listener import TransformListener
# ROS2 速度控制消息
from geometry_msgs.msg import Twist
# 海龟生成的服务接口
from turtlesim.srv import Spawn

class TurtleFollowing(Node):
  def __init__(self, name):
    # ROS2 节点父类初始化
    super().__init__(name)
    # 创建 一个源坐标系名的参数
    self.declare_parameter('source_frame', 'turtle1')
    # 优先 使用外部设置的参数值，否则用默认值
    self.source_frame = self.get_parameter(
      # 创建保 存坐标变换信息的缓冲区
      'source_frame').get_parameter_value().string_value
    self.tf_buffer = Buffer()
    # 创建坐标变换的监听器
    self.tf_listener = TransformListener(self.tf_buffer, self)
    # 创建 一个请求产生海龟的客户端
    self.spawner = self.create_client(Spawn, 'spawn')
    # 是否已经请求海龟生成服务的标志位
    self.turtle_spawning_service_ready = False
    # 海龟是否产生成功的标志位
    self.turtle_spawned = False
    # 创建跟随运动海龟的速度话题
    self.publisher = self.create_publisher(Twist, 'turtle2/cmd_vel', 1)
    # 创建 一个固定周期的定时器，控制跟随海龟的运动
    self.timer = self.create_timer(1.0, self.on_timer)

  def on_timer(self):
    # 源坐标系
    from_frame_rel = self.source_frame
    # 目标坐标系
    to_frame_rel = 'turtle2'
    # 如果已经请求海龟生成服务
    if self.turtle_spawning_service_ready:
      # 如果跟随海龟已经生成
      if self.turtle_spawned:
        try:
          # 获取 ROS 系统的当前时间
          now = rclpy.time.Time()
          # 监听当前时刻源坐标系到目标坐标系的坐标变换
          trans = self.tf_buffer.lookup_transform(
            to_frame_rel,
            from_frame_rel,
            now)
        # 如果坐标变换获取失败，进入异常报告
        except TransformException as ex:
          self.get_logger().info(
            f'Could not transform {to_frame_rel} to {from_frame_rel}: {ex}')
          return
        # 创建速度控制消息
        msg = Twist()
        # 根据海龟角度，计算角速度
        scale_rotation_rate = 1.0
        msg.angular.z = scale_rotation_rate * math.atan2(
          trans.transform.translation.y,
          trans.transform.translation.x)

        # 根据海龟距离，计算线速度
        scale_forward_speed = 0.5
        msg.linear.x = scale_forward_speed * math.sqrt(
          trans.transform.translation.x ** 2 +
          trans.transform.translation.y ** 2)

        # 发布速度指令，海龟跟随运动
        self.publisher.publish(msg)
      # 如果跟随海龟没有生成
      else:
        # 查看海龟是否生成
        if self.result.done():
          self.get_logger().info(
            f'Successfully spawned {self.result.result().name} ')
          self.turtle_spawned = True
        # 依然没有生成跟随海龟
        else:
          self.get_logger().info('Spawn is not finished')
    # 如果没有请求海龟生成服务
    else:
      # 如果海龟生成服务器已经准备就绪
      if self.spawner.service_is_ready():
        # 创建一 个请求的数据
        request = Spawn.Request()
        # 设置请求数据的内容，包括海龟名、xy 位置、姿态
        request.name = 'turtle2'
        request.x = float(4)
        request.y = float(2)
        request.theta = float(0)
        # 发送服务请求
        self.result = self.spawner.call_async(request)
        # 设置标志位，表示已经发送请求
        self.turtle_spawning_service_ready = True
      else:
        # 海龟生成服务器还没准备就绪的提示
        self.get_logger().info('Service is not ready')

def main(args=None):
  # ROS2 Python 接口初始化
  rclpy.init(args=args)
  # 创建 ROS2节点对象并进行初始化
  node = TurtleFollowing("turtle_following")
  # 循环等待 ROS2 退出
  rclpy.spin(node)
  # 销毁节点对象
  node.destroy_node()
  # 关闭 ROS2 Python 接口
  rclpy.shutdown()

chmod +x turtle_following.py

（3）创建turtle_following.launch.py

cd ..
mkdir launch
cd launch/
gedit turtle_following.launch.py

from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration
from launch_ros.actions import Node

def generate_launch_description():
  return LaunchDescription([
    Node(
      package='turtlesim',
      executable='turtlesim_node',
      name='sim'
    ),

    Node(
      package='tf_demo',
      executable='turtle_tf_broadcaster',
      name='broadcaster1',
      parameters=[ {'turtlename': 'turtle1'} ]
    ),

    DeclareLaunchArgument(
      'target_frame', default_value='turtle1',
      description='Target frame name.'
    ),
    Node(
      package='tf_demo',
      executable='turtle_tf_broadcaster',
      name='broadcaster2',
      parameters=[ {'turtlename': 'turtle2'} ]
    ),

    Node(
      package='tf_demo',
      executable='turtle_following',
      name='listener',
      parameters=[ {'target_frame': LaunchConfiguration('target_frame')} ]
    ),
  ])

chmod +x turtle_following.launch.py

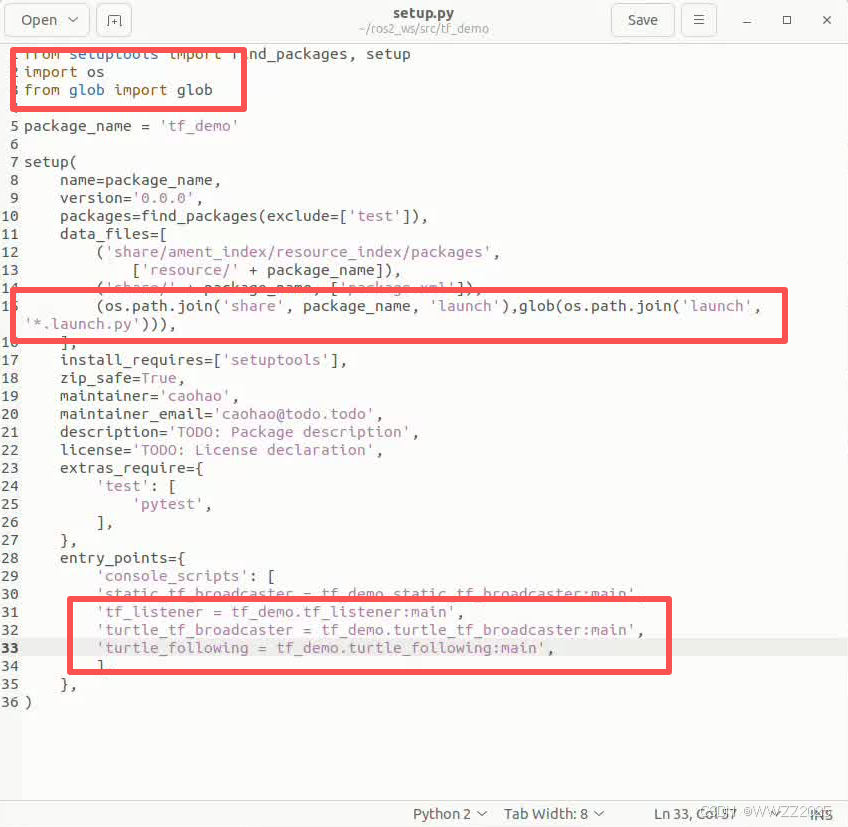

（4）setup.py设置

（5）编译运行

cd ~/ros2_ws
colcon build
source ./install/setup.bash

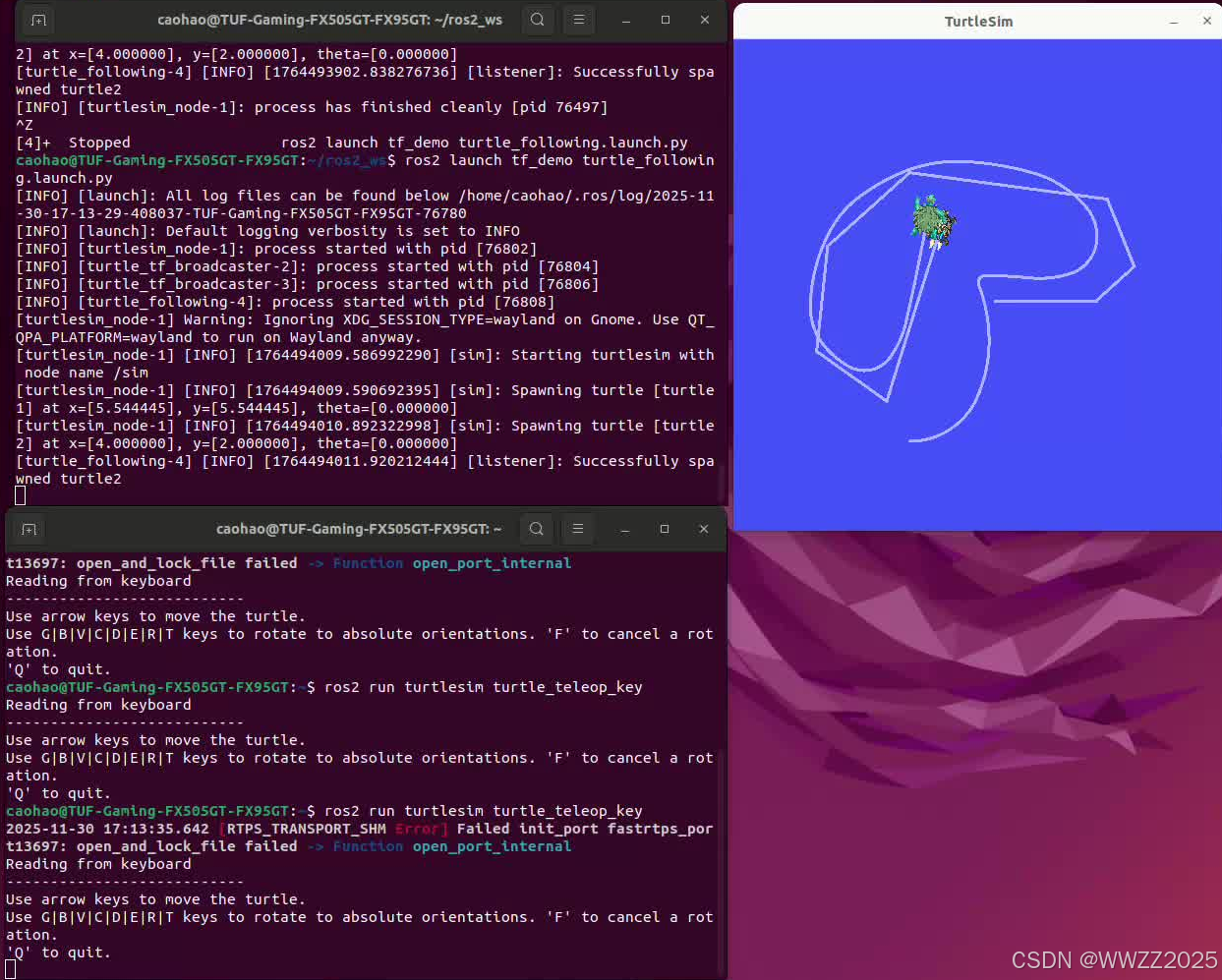

ros2 launch tf_demo turtle_following.launch.py

另启终端

ros2 run turtlesim turtle_teleop_key

可以通过上下左右箭进行控制，另一只小乌龟跟随。

2 Gazebo三维物理仿真平台

2.1 Gazebo简介

ROS中常用的三维物理仿真平台，支持动力学引擎、可实现高质量图形渲染、模拟机器人及其周边环境、加入摩擦力、弹性系数等物理属性。

2.2 安装及运行

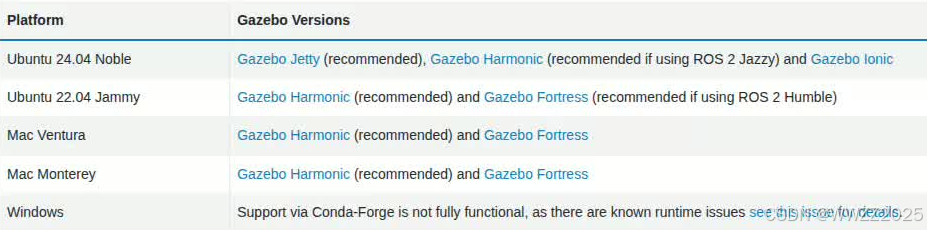

Ubuntu22.04推荐装Gazebo Harmonic、如使用ROS2 Humble推荐装Gazebo Fortress，Ubuntu24.04推荐装Gazebo Jetty、如使用ROS2 Jazzy推荐装Gazebo Harmonic

官方安装教程见：https://gazebosim.org/docs/harmonic/getstarted/

也可使用如下指令，将humble替换成自己的Ubuntu版本即可，系统会自动选择适配版本安装。

sudo apt install ros-humble-gazebo-*

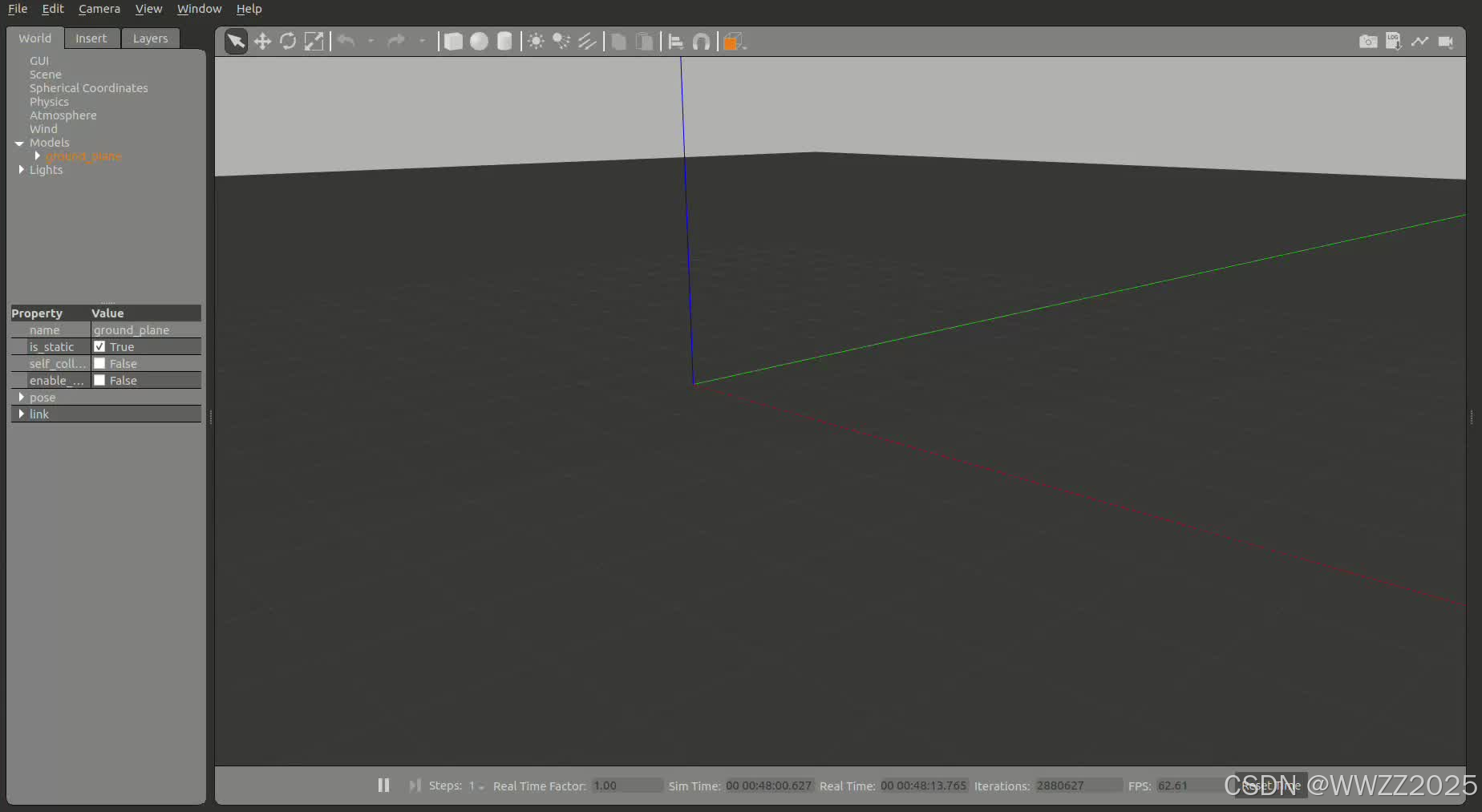

启动，终端输入：

gazebo

2.3 使用教程

官网：https://gazebosim.org/docs/harmonic/getstarted/
