SIwave 是一种全波功率完整性（PI）、信号完整性（SI）和电磁干扰（EMI）分析工具。它可以建模、设计、验证、优化和调试PCB、封装、IC基板和芯片（或其任意组合）中的PI/SI/EMI行为。SIwave最强大的功能之一是PI Advisor 。PI Advisor 评估 PDN 阻抗，并推荐满足指定目标阻抗 所需的最佳解耦电容数量和数值。
然而，PI Advisor 并未优化电容器的位置;用户必须根据布局限制和回流路径确定位置。
负载类别（修正工程定义）
PDN设计通常考虑三类负载行为：
1. 电流消耗相对恒定的负载
示例：LNA、HPA、时钟缓冲器、SerDes偏置电路。
这些器件几乎持续吸取电流，且高频瞬态有限。
**目标：**减少供电噪声并确保偏置干净。
-
电容器主要用于降低噪声，而非瞬态供电。
-
宽带解耦用于保持工作频率内的供电波动较低。
2. 具有大且快速动态电流瞬态的负载
示例：CPU、GPU、FPGA、ASIC核心、DDR和高速数字逻辑。
这些器件在切换过程中会产生较大的 DI/dt。
**目标：**在宽带宽内实现低PDN阻抗（Z_target）。
-
除电容必须在切换边缘提供快速瞬态电流。
-
PDN阻抗必须保持在目标阻抗以下，由
-
PI Advisor 专为这种负载类型设计，因为保持全频低阻抗是主要要求。
3. 电流大但周期性 或爆发型负载
例如：高速ADC/DAC、射频收发器、突发运行中的SERDES发射器。
这些负载需要大量瞬时充电 ，通常与时钟同步。
重要提示： PI Advisor 不太适合这些负载，原因如下：
-
主要需求是储能，而不仅仅是满足频域阻抗目标。
-
短暂行为占主导;VRM响应时间（通常为数十微秒）对于这些突发来说过慢。
-
本地电容器必须在VRM恢复前提供所需的电荷，持续数个周期。
因此，对于这种类型，需要人工工程判断和瞬态分析（时域PI）。
加载包含Type-2功率平面的PCB设计，并启动PI向导 以分配端口。确保包含VRM端口，因为其输出阻抗会在PI Advisor中输入。分配端口后，启动PI Advisor。

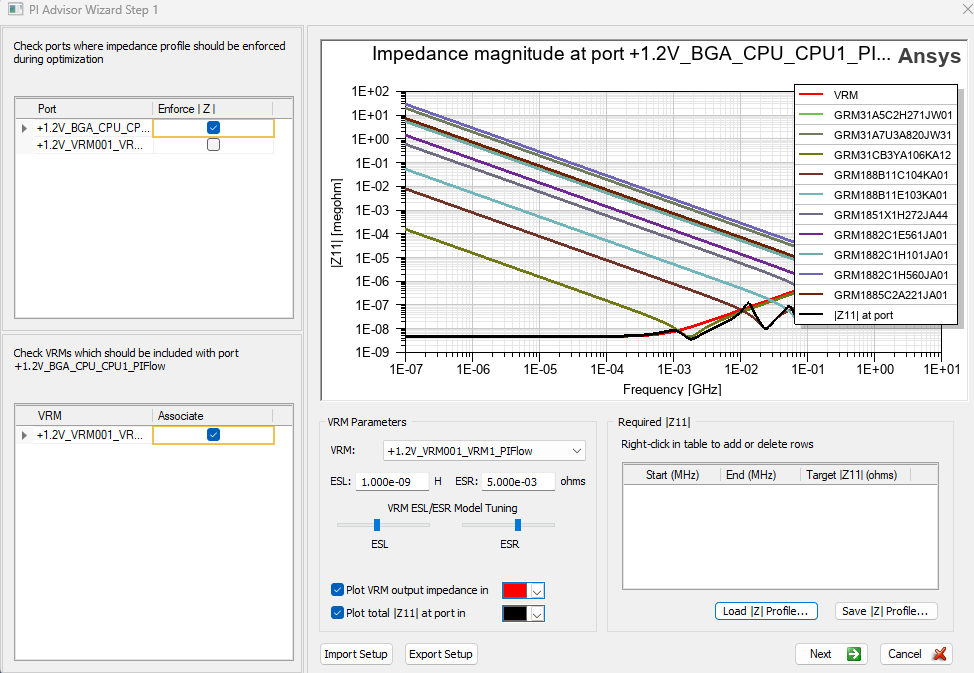

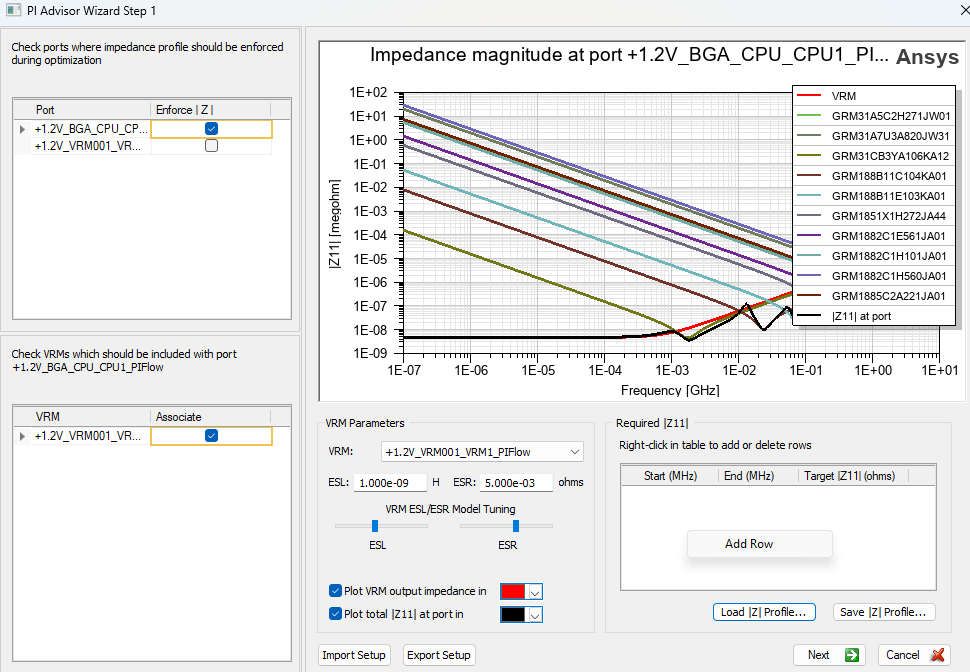

在 PI Advisor 窗口的第一部分，选择加载端口 ，并在其下方指定 VRM 端口 。
这时出现了VRM输出阻抗，它会在优化过程中取代VRM端口。

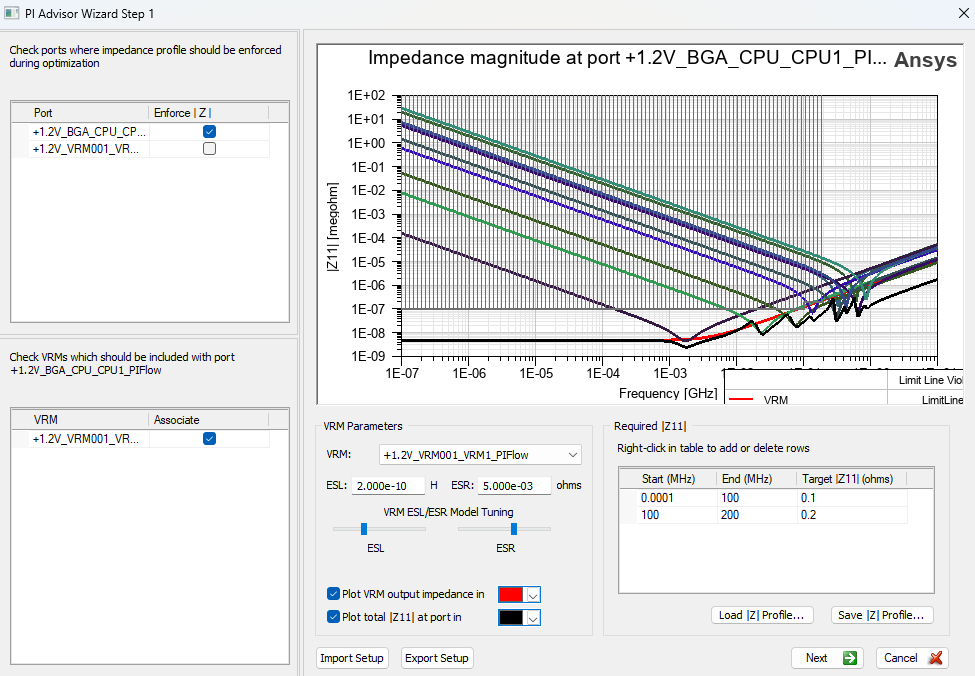

接下来，通过在Z11表中右键点击，一次添加一个频段来定义目标Z11配置文件。确保目标曲线接近或略低于当前功率网的Z11。
指定极限线
选择PI顾问允许修改的电容组。
在电容选择页面：
-

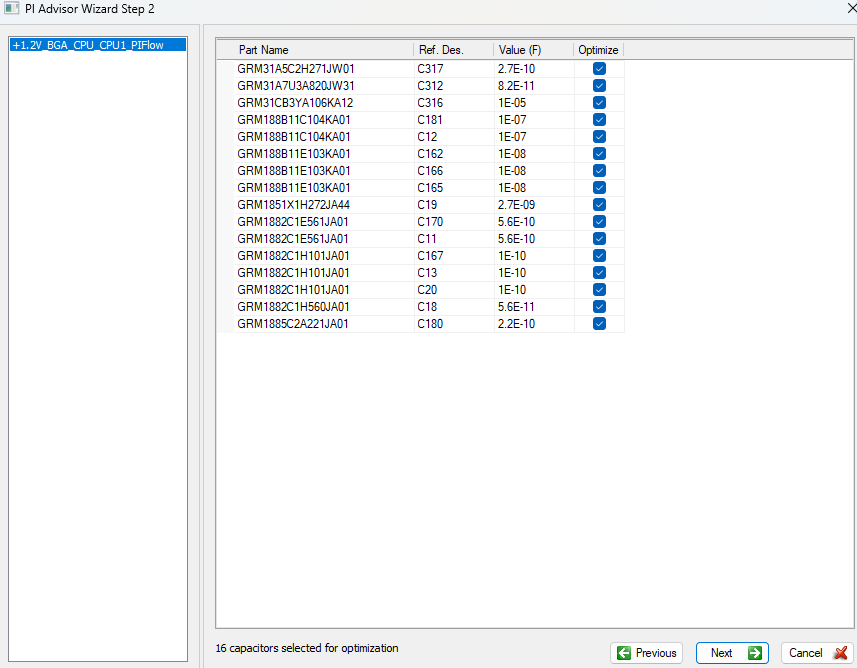

首先，选择所有现有电容器。
-

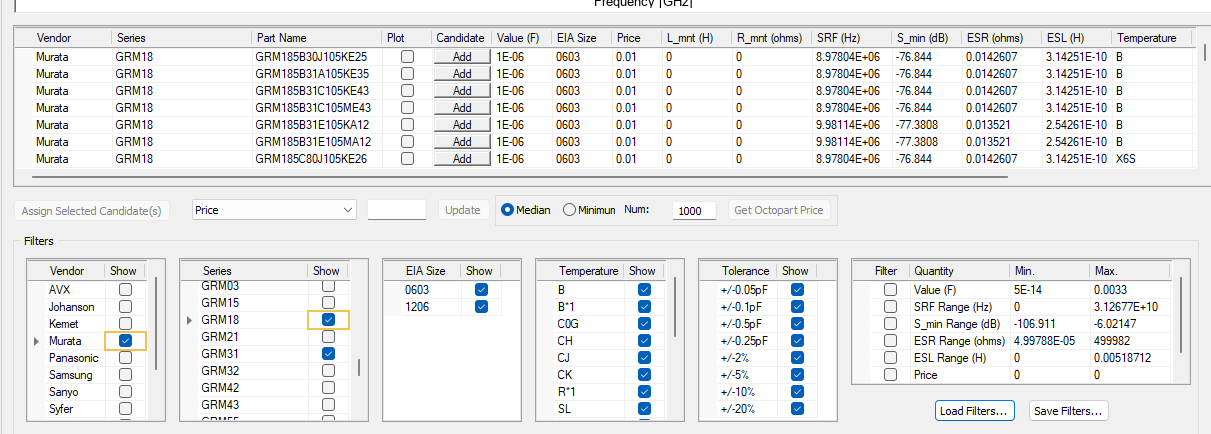

应用过滤器，将列表限制为仅允许PI Advisor修改的电容。
-

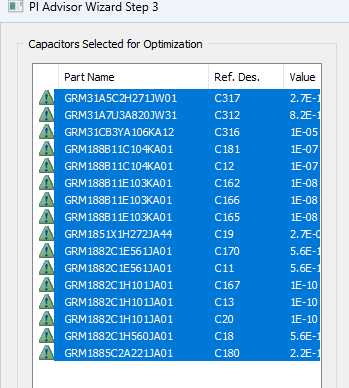

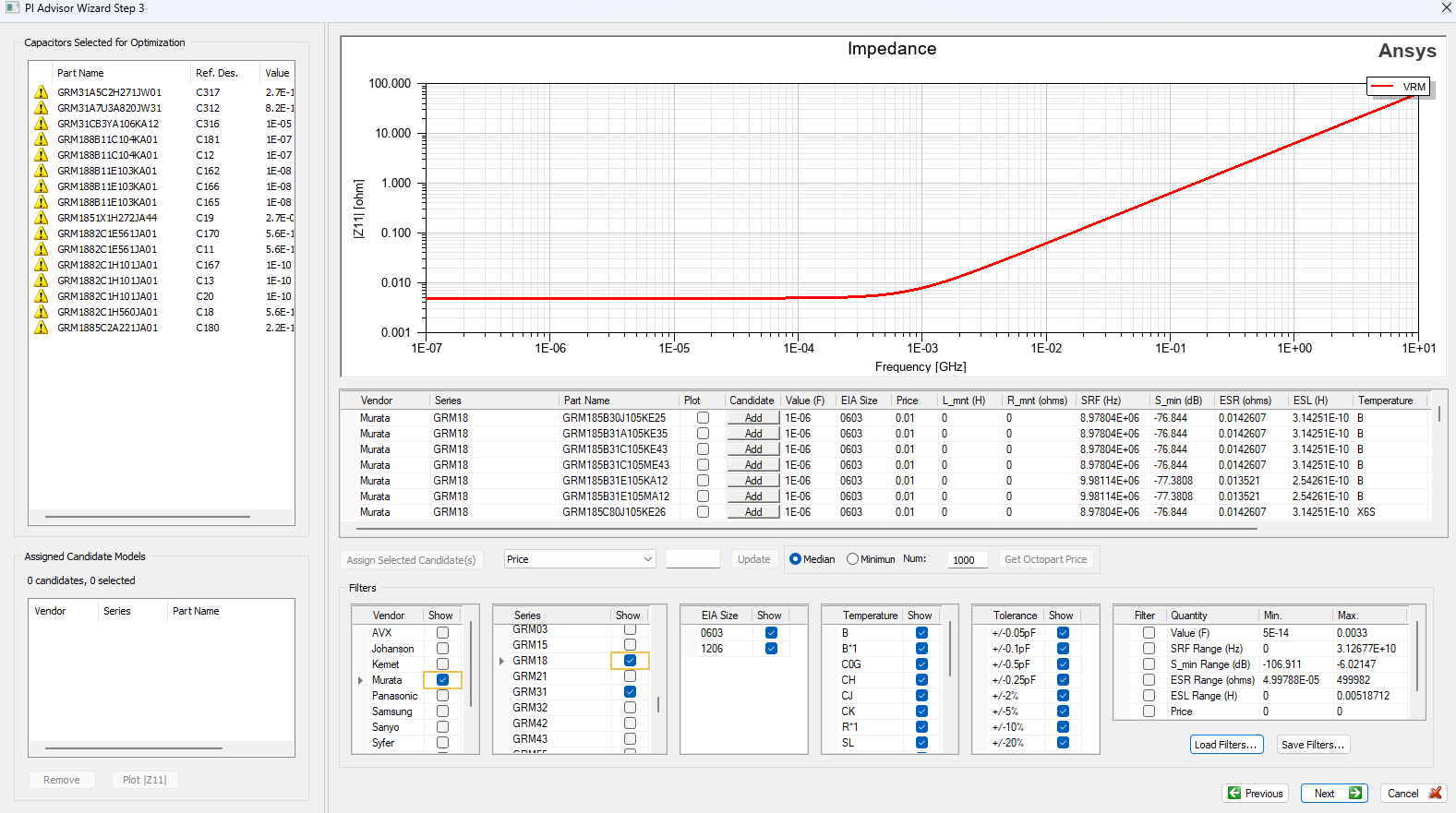

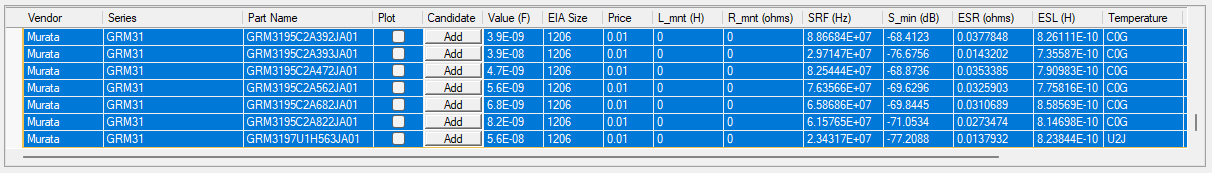

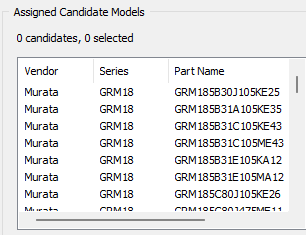

选择最终可能的电容候选列表，然后点击"指定已选候选"将其移至左下角的列表。
此赋值意味着设计中任何现有电容器都可以被替换为选定的候选值。用户还可以将现有电容器划分为组，并为每个组分配独立的候选列表。根据需要，对所有组重复此过程。
接下来是优化器的最终设置：

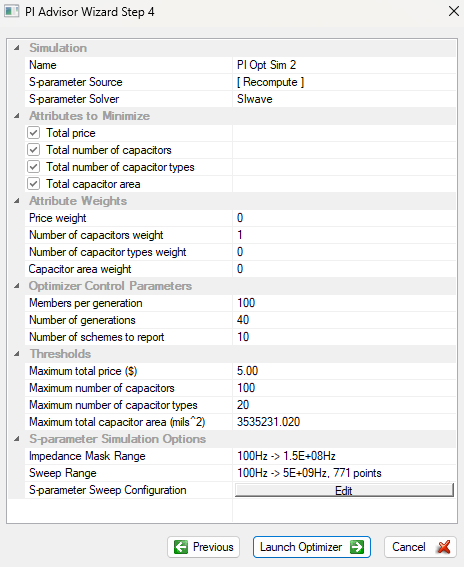

在优化器配置中：
-
选择PI顾问应优化的属性（例如阻抗、电容数量、成本）。
-
给每个激活属性分配权重。
-
设置每代成员数量，决定每个优化周期中创建的试验设计数量。
-
设置生成次数（优化周期）。
-
在结尾指定要报告多少个候选解。
-
输入每个活跃属性的目标值。
-
定义仿真频率范围。

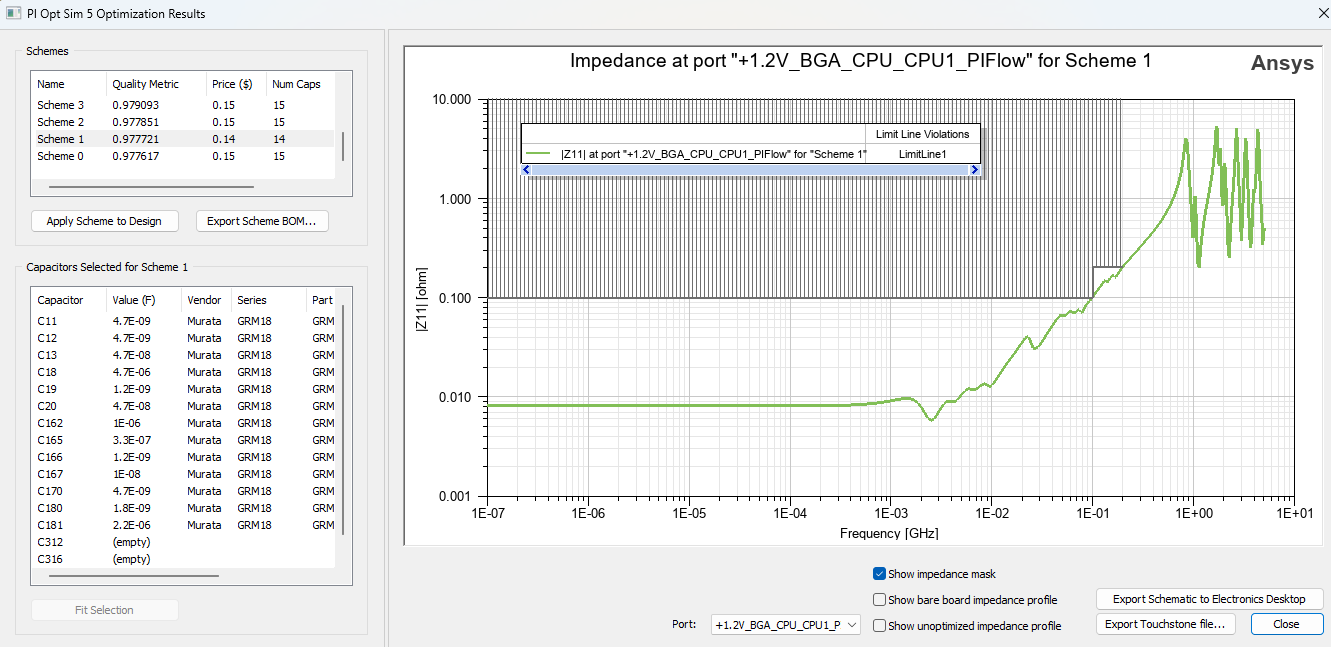

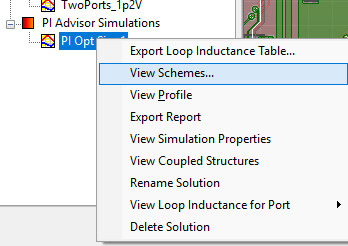

查看解决方案，选择一个方案。
