嵌入式学习之路＞(二)单片机核心原理篇＞1.GPIO

嵌入式学习之路>(二)单片机核心原理篇>1.GPIO

在嵌入式开发中，GPIO配置是基础中的基础。我发现许多开发者，包括一些有一定经验的人，对推挽输出与开漏输出的本质区别仍存在理解偏差。透彻理解GPIO的工作模式是精准操控硬件的关键。

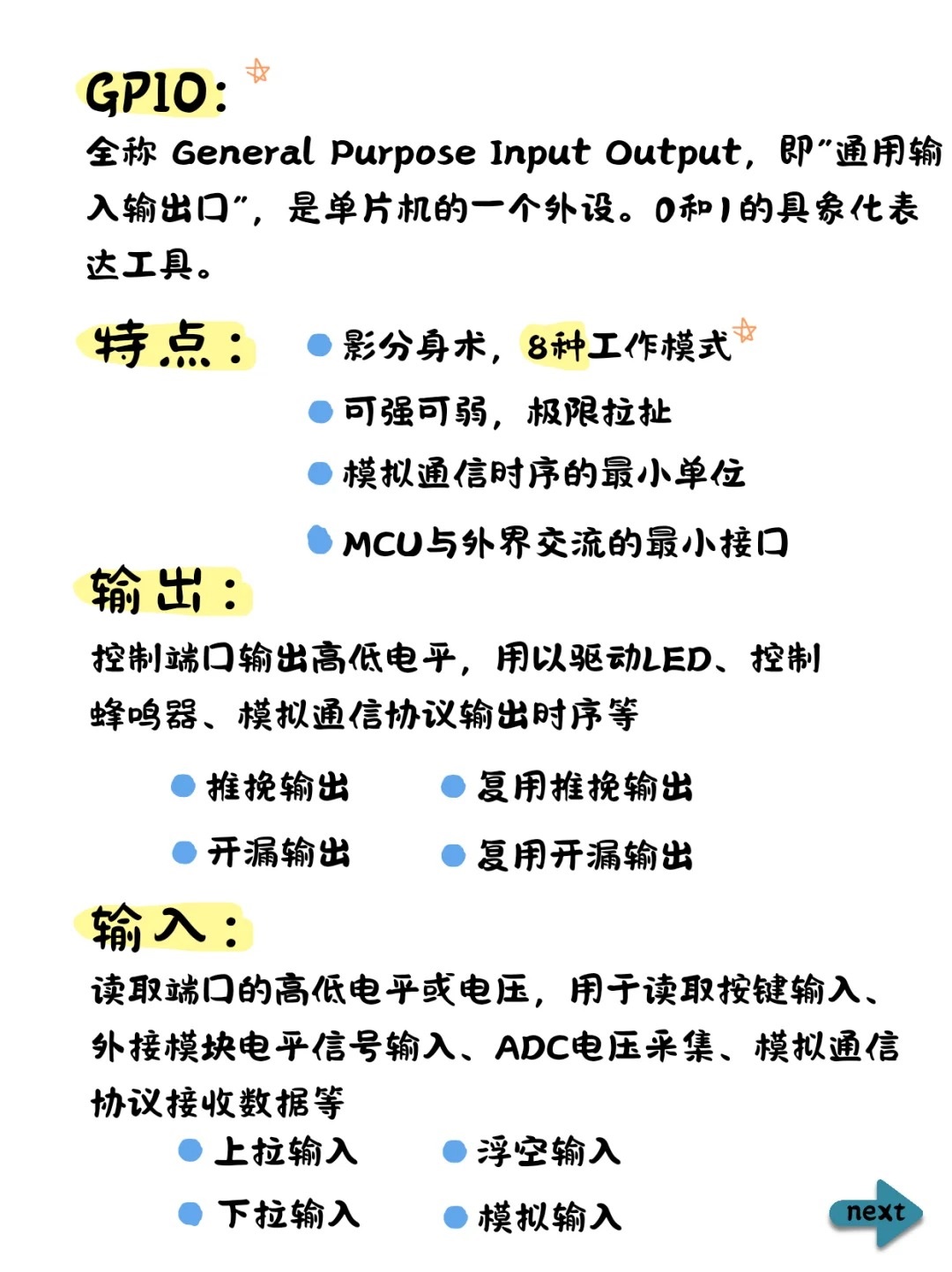

掌握GPIO的核心在于理解其四种基本工作模式：

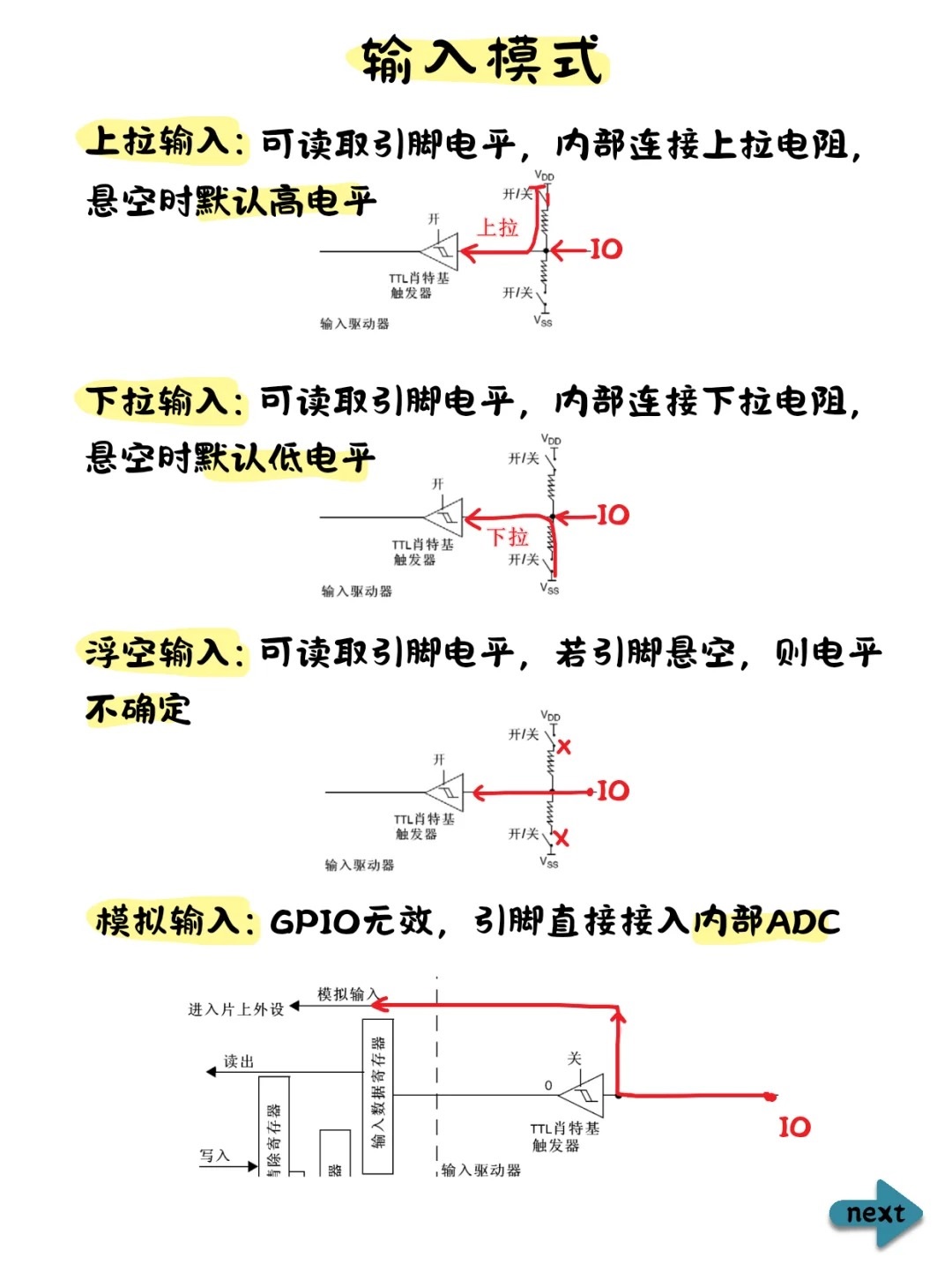

1. **输入模式**

• 浮空输入

• 上拉输入

• 下拉输入

• 模拟输入

2. **输出模式**

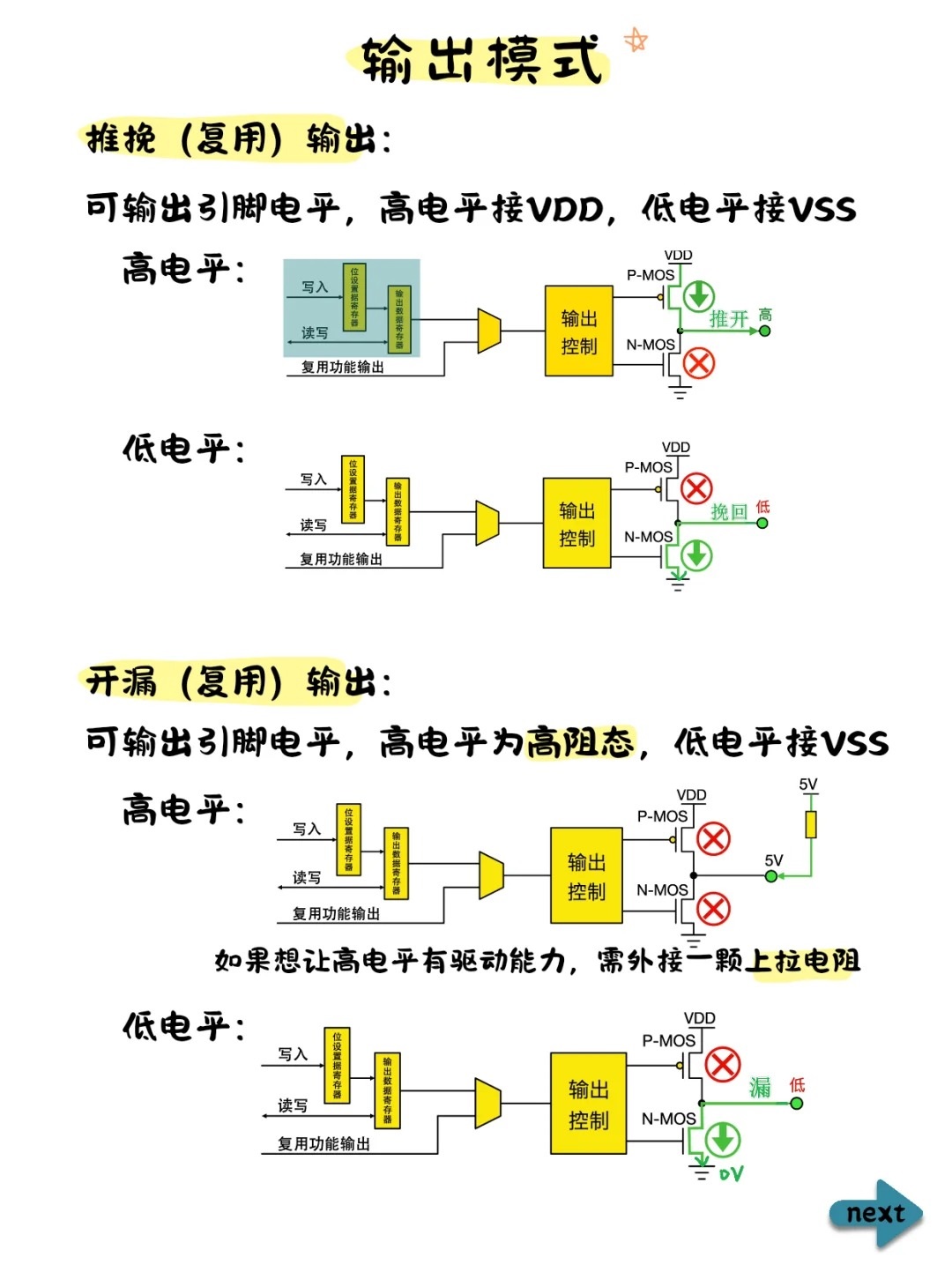

• **推挽输出**：可输出高/低电平，具备较强的驱动能力

• **开漏输出**：只能拉低电平，高电平需靠外部上拉

这两种输出模式的根本区别在于内部电路结构，决定了它们在电平转换、驱动能力和总线应用中的不同表现。

3. **复用功能模式**

• 推挽复用输出

• 开漏复用输出

4. **模拟模式**

• ADC采集输入

• DAC模拟输出

每种模式都有其特定的应用场景和电路设计要求。理解这些模式的底层原理，不仅能帮你正确配置外设，更能让你在设计电路时做出最优选择。

从GPIO这一基础外设深入理解，是构建嵌入式系统硬件控制能力的坚实第一步。
