即插即用系列 | CVPR 2024 ABC-Attention：基于双线性相关注意力的红外小目标检测

论文名称：ABC: Attention with Bilinear Correlation for Infrared Small Target Detection

论文原文 (Paper) ：https://arxiv.org/abs/2303.10321
代码 (code) ：https://github.com/PANPEIWEN/ABC

GitHub 仓库链接（包含论文解读及即插即用代码） ：https://github.com/AITricks/AITricks
哔哩哔哩视频讲解 ：https://space.bilibili.com/57394501?spm_id_from=333.337.0.0

- - [1. 核心思想](#1. 核心思想)
  - [2. 背景与动机](#2. 背景与动机)
  - [3. 主要贡献点](#3. 主要贡献点)
  - [4. 方法细节](#4. 方法细节)
  - [5. 即插即用模块的作用](#5. 即插即用模块的作用)
  - [6. 实验结果与分析](#6. 实验结果与分析)
  - [7. 获取即插即用代码关注【AI即插即用】](#7. 获取即插即用代码关注【AI即插即用】)

1. 核心思想

本文提出了一种名为 ABC (Attention with Bilinear Correlation) 的新模型，专用于红外小目标检测 (ISTD)。其核心思想是深度融合 卷积神经网络 (CNN) 的局部归纳偏置 与 Transformer 的全局相关性建模能力。为了解决 CNN 感受野受限（易受噪声干扰）和 Transformer 缺乏局部感知（难以检测特征稀少的小目标）的难题，ABC 引入了两个关键创新：

CLFT (卷积线性融合 Transformer) ：一个混合模块，它使用一个新颖的双线性注意力模块 (BAM) 来计算全局空间相关性，并将其与一个由（标准/空洞）卷积构成的"局部特征池"相乘，从而在增强真实目标的同时高效抑制噪声。
UCDC (U 型卷积-空洞卷积) ：一个专为网络深层（低分辨率）设计的 U 型模块，它利用动态变化的感受野 （先扩大后缩小）来精细化处理已被 CLFT 模块增强的目标特征。

2. 背景与动机

红外小目标检测 (ISTD) 任务本身极具挑战性，主要因为：1) 目标尺寸小 、像素占比低；2) 目标信号弱 、对比度低，极易淹没在背景杂波和传感器噪声中；3) 目标特征稀疏，缺乏清晰的轮廓和纹理。

现有的深度学习方法在该任务上存在两大瓶颈：
1. 基于 CNN 的方法 (如 U-Net) ：受限于卷积的局部感受野 ，缺乏全局信息感知能力。这导致模型很难区分"真实的稀疏小目标"和"外观相似的强噪声/杂波"，从而产生大量的虚警 (False Alarms) 。此外，连续的下采样操作（如池化）极易导致微小的目标信息在网络深层被彻底丢失且不可逆转。
2. 基于 Transformer 的方法：虽然拥有强大的全局特征表征能力，但 Transformer 缺乏 CNN 的"卷积归纳偏置"（即对局部空间关系的先验）。对于特征极度稀疏、几乎没有上下文信息的红外小目标，纯 Transformer 很难学习到有效的特征，导致检测效果不佳。
本文的动机 ：设计一个混合架构，既能利用 CNN 强大的局部特征提取能力，又能利用 Transformer 的全局感知能力，实现"去伪存真"------即全局抑制噪声、局部增强目标，并解决深层网络中的目标丢失问题。

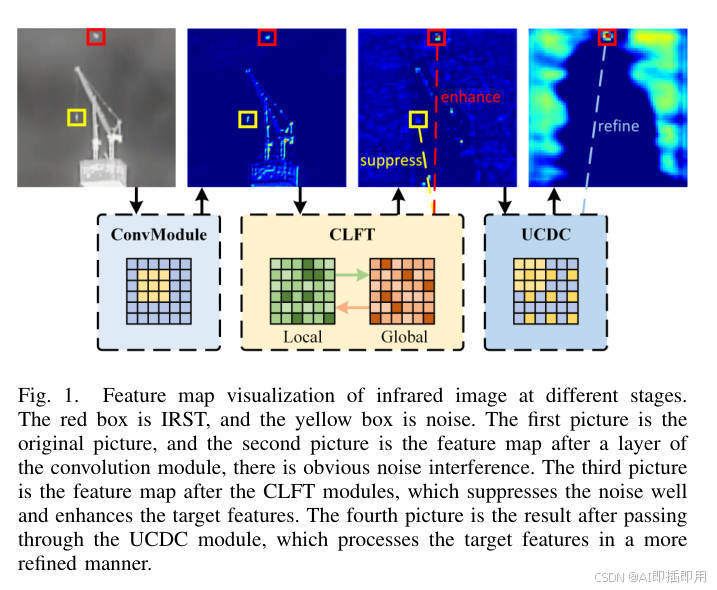

动机图解分析（Figure 1）：
- 图表 A (Figure 1)：模块效果的可视化对比
- "看图说话"： 这组图完美地展示了 ABC 解决"虚警"问题的动机和流程。
- 分析：
  1. 原图（第一张）： 展示了任务的挑战性。图中有一个真实目标（红框）和一个外观相似的强噪声（黄框）。
  2. ConvModule 之后（第二张）： 这是传统 CNN 的问题所在。经过一层标准卷积后，真实目标（红框）和噪声（黄框）都被激活了。这直观地表明，仅靠局部特征，CNN 无法区分它们，这是导致虚警的根源。
  3. CLFT 之后（第三张）： 这是 ABC 的核心解决方案。经过 CLFT 模块处理后，噪声（黄框区域）的特征响应被显著抑制 ("suppress")，而真实目标（红框）的特征得到保留和增强。这证明了 CLFT 模块的全局-局部融合机制能有效区分"全局相关的目标"和"局部孤立的噪声"。
  4. UCDC 之后（第四张）： 在噪声被抑制后，UCDC 模块对干净的目标特征进行精细化处理 ("refine")，使其轮廓更清晰，为最终的精确分割做准备。
- 结论： Figure 1 清晰地表明，ABC 的设计（特别是 CLFT）是为了解决 CNN 无法区分目标与噪声这一核心痛点，通过引入全局注意力来抑制虚警。

3. 主要贡献点

提出 CLFT 模块 (Convolution Linear Fusion Transformer)：
- 这是一个基于 Transformer 架构重新设计的局部-全局特征融合模块。它彻底抛弃了标准 Transformer 中 QKV 自注意力的复杂计算，转而设计了两个并行的分支：一个"局部特征"分支和一个"全局注意力"分支。
- "局部特征"分支（即 value）由多个并行的标准卷积和空洞卷积 (D.C.) 构成，用于提取丰富且多尺度的局部纹理和上下文信息。
- "全局注意力"分支（即 attention）通过新颖的 BAM 模块计算得出。
- 两个分支的结果相乘，使得模型只放大那些**同时具有"强局部响应"和"高全局相关性"**的特征（即真实目标），而抑制那些只有局部响应的特征（即噪声）。如 Ablation Study (Table III) 所示，单独使用任一分支的效果都不如二者结合。
提出 BAM 模块 (Bilinear Attention Module)：
- 这是 CLFT 内部的核心，是"全局注意力"的来源。它是一种高效的空间相关性计算机制。
- 与标准自注意力计算 ( H W × C ) (HW \times C) (HW×C) 维度的特征相关性不同，BAM 通过两个点卷积 (PW Conv) 和全连接层 (FC) 将输入特征分别压缩成 query ( H × 1 H \times 1 H×1) 和 key ( 1 × H 1 \times H 1×H) 两个向量。
- 通过 q × k q \times k q×k 的双线性乘法 (Bilinear) ，BAM 能以极低的计算量生成一个 H × H H \times H H×H 的注意力矩阵。这个矩阵直接建模了图像行与列之间的空间相关性，非常适合定位在空间上稀疏的单个小目标。
提出 UCDC 模块 (U-shaped Convolution-Dilated Convolution)：
- 这是一个专为网络**最深层（Bottleneck）**设计的特征精炼模块。当特征图分辨率最低时，目标极小，但标准卷积的感受野相对又很大。
- UCDC 采用一个包含 5 层的 U 型结构（Conv → \rightarrow → D.C.(r=2) → \rightarrow → D.C.(r=4) → \rightarrow → D.C.(r=2) → \rightarrow → Conv），并辅以内部跳跃连接。
- 这种先扩大再缩小 的感受野设计，使得模块能首先在更大的范围内（D.C.(r=4)）过滤目标周围的残余噪声，然后再（D.C.(r=2) 和 Conv）聚焦于目标本身，进行精细化的特征提取。

4. 方法细节

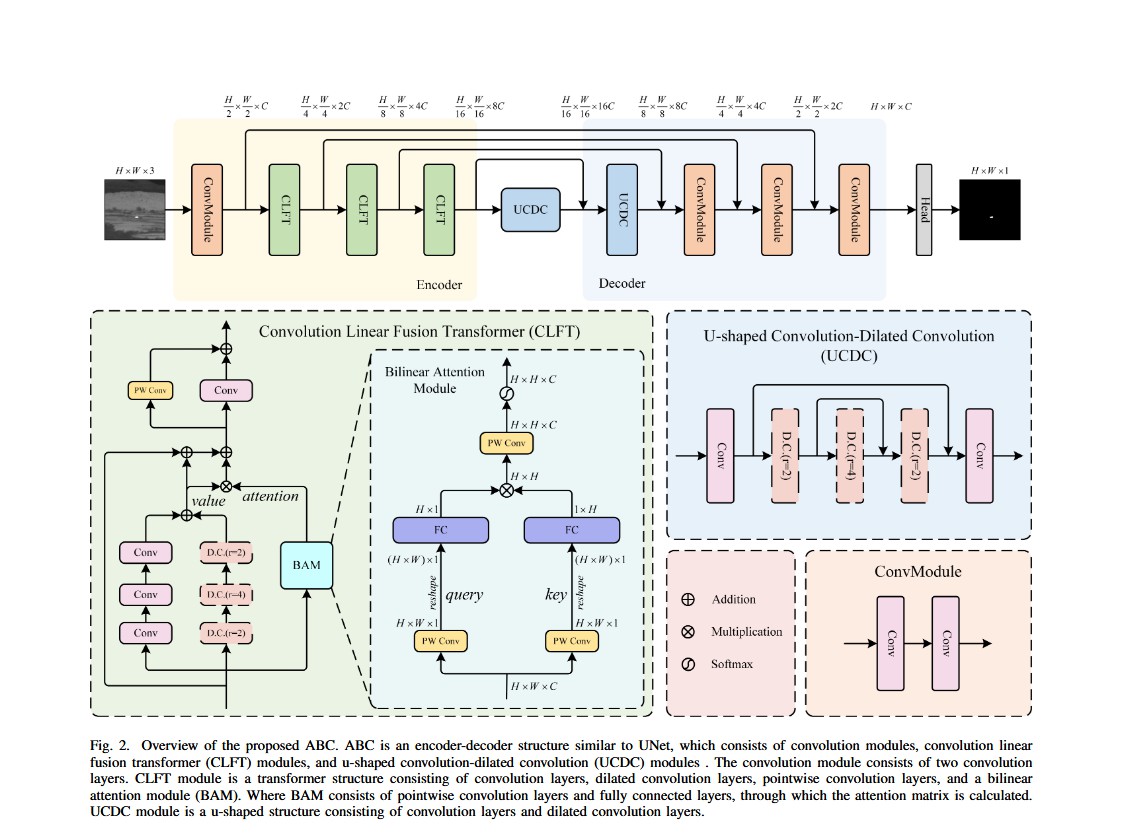

整体网络架构（Figure 2）：
- 模型名称： ABC (Attention with Bilinear Correlation)
- 架构： 整体为 U-Net 形态的编码器-解码器结构。
- 编码器 (Encoder)：
  1. 输入图像首先进入一个 ConvModule（含两层标准卷积）。如 Model Design (Table VI) 实验所示，这一步至关重要，它对原始图像进行初步的特征提取和降噪，避免 CLFT 模块被原始图像的复杂噪声直接干扰。
  2. 然后，特征图连续经过三个 CLFT 模块，并在每个模块后进行 2 倍下采样。
- 过渡层 (Bottleneck)： 编码器的最深层输出（ H 16 × W 16 \frac{H}{16} \times \frac{W}{16} 16H×16W）被送入一个 UCDC 模块进行特征精炼。
- 解码器 (Decoder)：
  1. 解码器的第一层（最低分辨率）使用第二个 UCDC 模块，接收来自 Bottleneck 和编码器对应层（通过跳跃连接）的特征。
  2. 之后的解码层（三层）均使用 ConvModule 模块。
  3. 每一层都通过上采样恢复分辨率，并与编码器的跳跃连接特征相加。
- 输出头 (Blend)： 最后一个 ConvModule 的输出（ H × W × C H \times W \times C H×W×C）经过一个 1 × 1 1 \times 1 1×1 卷积（Blend）生成最终的 H × W × 1 H \times W \times 1 H×W×1 分割图。
核心创新模块详解（Figure 2）：
- 对于 CLFT 模块 (Convolution Linear Fusion Transformer)：
  - 理念： 重新设计 Transformer 块，使其明确地分离和融合"局部值 (Value)"和"全局注意力 (Attention)"。
  - 机制 (数据流)： 模块的输出由三部分相加（见 Eq. 3）：原始输入 I I I（残差连接）、局部特征 v v v、以及加权的全局特征 α O a t t e n t i o n \alpha O_{attention} αOattention。
  - 1. 局部特征 v v v (Value) 的生成：
    - 输入 I I I 同时进入一个并行的卷积池。
    - 根据图示，这个池包含多个标准 Conv 和多个 Dilated Conv (D.C.)，其空洞率 (dilation rate) 分别为 2, 4, 2。
    - 所有这些卷积分支的输出相加，生成一个包含了丰富多尺度局部信息的 v v v 矩阵 (Eq. 2)。
  - 2. 全局特征 O a t t e n t i o n O_{attention} Oattention 的生成：
    - 这一步由 value ( v v v) 和 attention 矩阵相乘得到 (Eq. 2)。
    - attention 矩阵本身由 BAM 模块生成。
- 对于 BAM 模块 (Bilinear Attention Module)：
  - 理念： 传统自注意力的 O ( N 2 C 2 ) O(N^2C^2) O(N2C2) 复杂度太高。BAM 设计了一种极其高效的 O ( H × W ) O(H \times W) O(H×W) 方式来计算空间相关性。
  - 机制 (数据流)：
    1. 输入特征 I I I ( H × W × C H \times W \times C H×W×C) 分别通过两个 1 × 1 1 \times 1 1×1 的 PW Conv (点卷积)，均输出 1 个通道，得到 I 1 I_1 I1 和 I 2 I_2 I2（ H × W × 1 H \times W \times 1 H×W×1）。
    2. I 1 I_1 I1 (作为 query 基) 和 I 2 I_2 I2 (作为 key 基) 被 reshape 为 ( H W ) × 1 (HW) \times 1 (HW)×1 的长向量。
    3. query 向量被送入一个 FC (全连接) 层，将其维度从 H W HW HW 压缩到 H H H，并重塑为 q q q ( H × 1 H \times 1 H×1)。
    4. key 向量被送入另一个 FC 层，将其维度从 H W HW HW 压缩到 W W W (图中误标为 H H H，但 1 × H 1 \times H 1×H 的形态是正确的)，并重塑为 k k k ( 1 × H 1 \times H 1×H)。
    5. 执行 q × k q \times k q×k 双线性乘法 ，得到一个 H × H H \times H H×H 的矩阵，该矩阵代表了图像中任意两行 (q) 与两列 (k) 之间的相关性。
    6. 该 H × H H \times H H×H 矩阵经过一个 PW Conv (升维到 C C C 通道) 和 Softmax，生成最终的 H × H × C H \times H \times C H×H×C attention 矩阵。
  - 总结： CLFT 模块通过 BAM 提供的全局空间注意力，去"筛选"由卷积池提供的丰富局部特征，实现了"去伪存真"。
- 对于 UCDC 模块 (U-shaped Convolution-Dilated Convolution)：
  - 理念： 在网络的最深层（分辨率最低、感受野最大时）对特征进行精细化处理。
  - 机制 (数据流)：
    1. 输入特征首先通过一个 Conv 层。
    2. 然后进入 U 型结构的"下降"部分：D.C.(r=2) 和 D.C.(r=4)，感受野逐层扩大，用于捕获目标周围的上下文并过滤残余噪声。
    3. 然后进入"上升"部分：D.C.(r=2) 和 Conv，感受野逐层缩小，用于重新聚焦目标本身，精炼其特征。
    4. 内部跳跃连接 ：U 型结构内部（Conv ↔ \leftrightarrow ↔ Conv, D.C.(r=2) ↔ \leftrightarrow ↔ D.C.(r=2)) 使用了残差连接，确保在感受野变换过程中信息不会丢失。
图解总结：
- Figure 1 提出了核心问题：标准 ConvModule (图 1-2) 无法区分噪声（黄框）和目标（红框），导致虚警。
- Figure 2 (CLFT) 提供了解决方案：CLFT 模块 (图 1-3) 利用 BAM 的全局视野，识别出黄框是孤立噪声并将其抑制。
- Figure 2 (UCDC) 提供了精炼方案：UCDC 模块 (图 1-4) 接收 CLFT 传递来的"干净"特征，并利用其 U 型空洞卷积结构对目标进行精细化描绘。
- 这套流程（粗提 → \rightarrow → 去噪 → \rightarrow → 精炼）完美地解决了红外小目标检测中的核心挑战。

5. 即插即用模块的作用

本文的两个核心创新 CLFT 和 UCDC 均可作为即插即用的模块，在其他网络和任务中发挥作用：

CLFT 模块：
- 适用场景 1：高噪声/强杂波环境下的目标检测与分割。
- 具体应用： 在任何 U-Net 或其他分割网络的编码器 中，用 CLFT 模块替换标准的 Conv 块或 Transformer 块。如 Figure 1 和 Table III 所示，CLFT 强大的"局部-全局"融合能力使其成为一个卓越的噪声抑制器 和目标增强器。
- 适用场景 2：需要融合局部纹理和全局上下文的任务。
- 具体应用： 例如在医学影像（病灶 vs. 伪影）或遥感影像（小型人造物 vs. 自然杂波）中，CLFT 可以帮助模型区分"长得像但不是"的干扰物。
UCDC 模块：
- 适用场景 1：U-Net 架构的性能瓶颈------Bottleneck。
- 具体应用： 在任何 U-Net 架构中（用于分割、去噪等），用一个 UCDC 模块替换掉 Bottleneck 处堆叠的 2-3 个标准 Conv 块。UCDC 的 U 型空洞卷积结构能在此处（最低分辨率）进行更有效的多尺度特征处理和精炼，而不是简单地堆叠卷积。
- 适用场景 2：深层特征的精细化处理。
- 具体应用： 在解码器中，尤其是在处理已被编码器高度压缩的特征时（如 Table IV 和 Table VII 所示），UCDC 模块比标准 ConvModule 更能胜任特征的精细恢复和噪声过滤。

6. 实验结果与分析

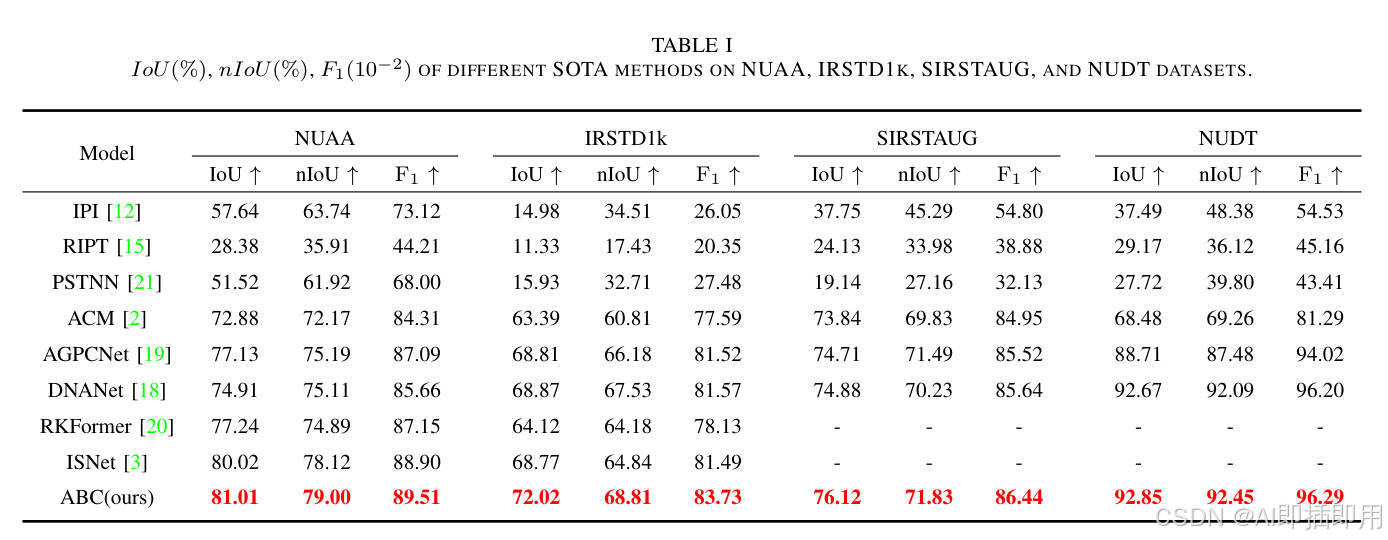

定量评估 (Quantitative Results) 我们在 NUAA、IRSTD1k、SIRSTAUG 和 NUDT 四个公共数据集上进行了广泛的实验。结果表明，ABC 模型在 IoU、nIoU 和 F1 分数这三个评价指标上均优于现有的 SOTA 方法（包括 CNN 基方法和 Transformer 基方法）。特别是在最具挑战性的 IRSTD1k 数据集上，ABC 的 IoU、nIoU 和 F1 分别比第二名高出 3.15%、1.28% 和 2.09
