双馈风力发电机DFIG的矢量控制策略及仿真模型研究——基于定子侧与转子侧电压定向控制及功率因数...

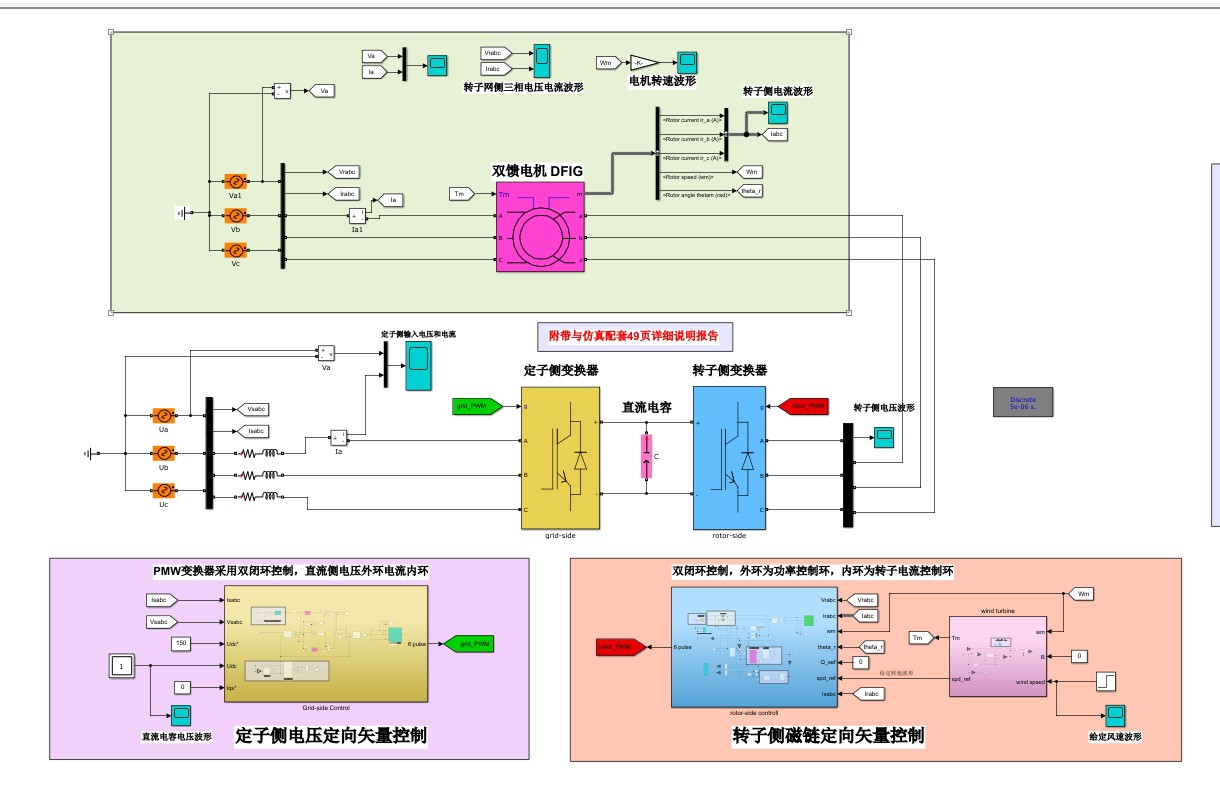

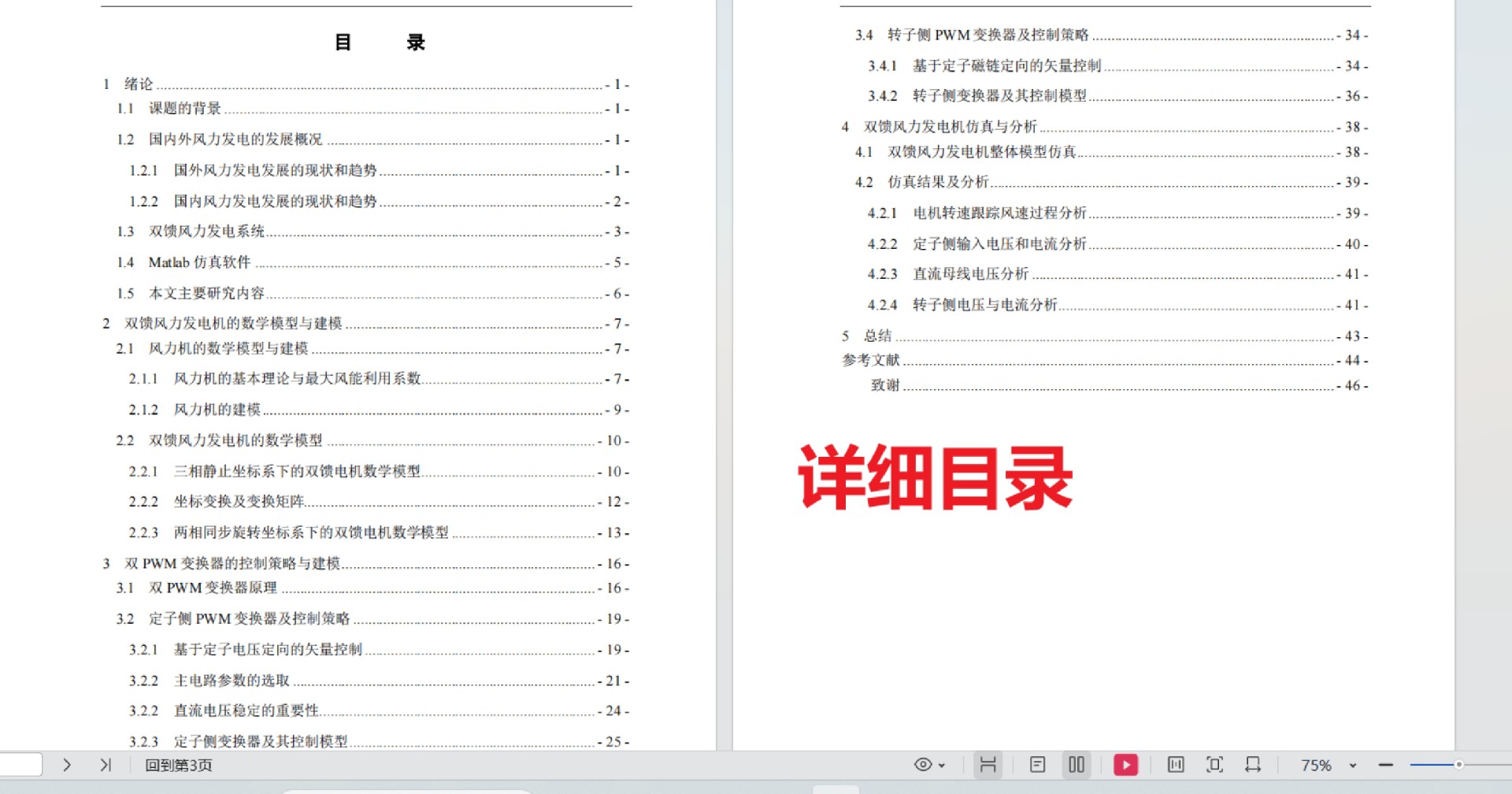

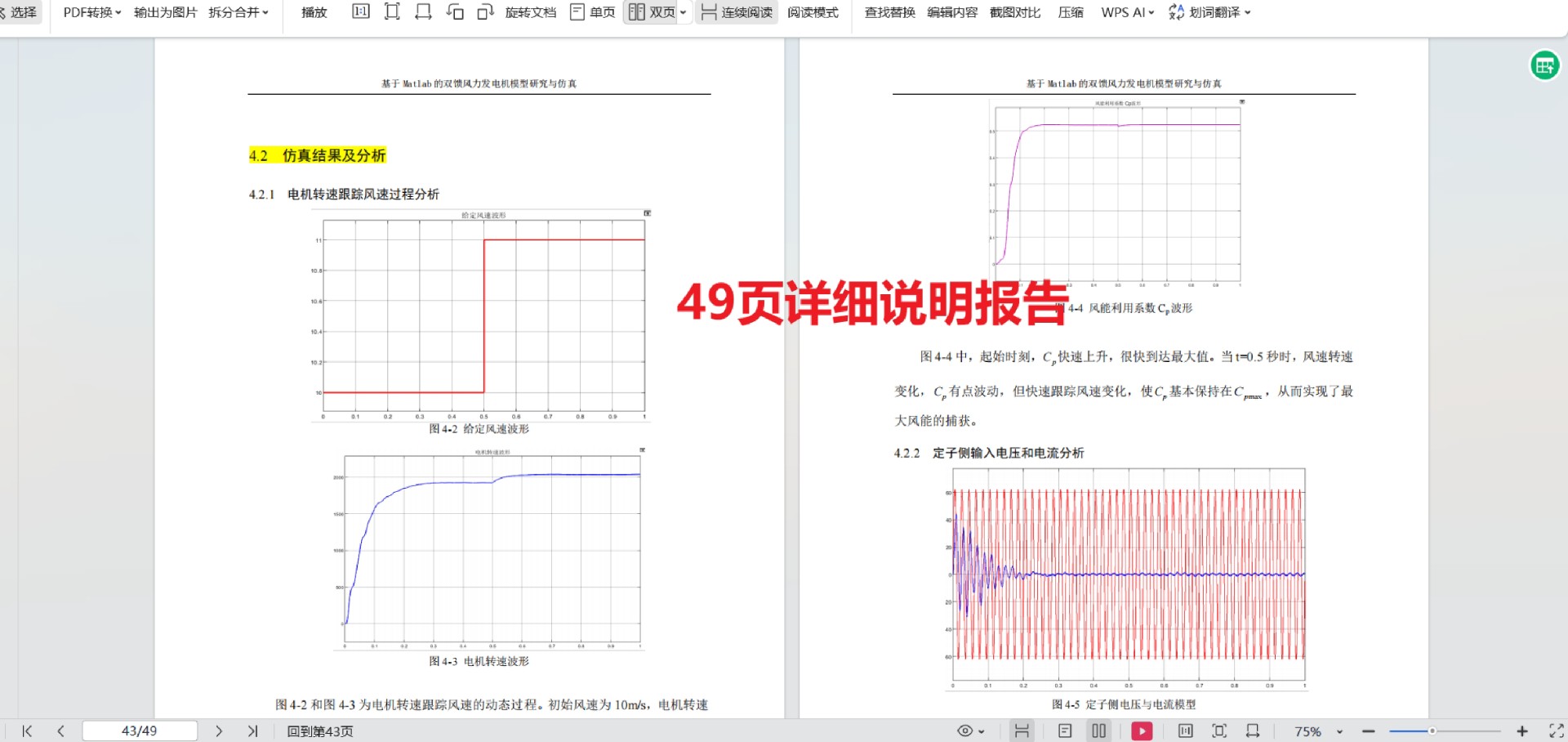

双馈风力发电机DFIG矢量控制仿真模型【附说明文档】控制策略：定子侧电压定向矢量控制： PMW变换器采用双闭环控制，电压外环主要控制直流侧电压，直流电压给定与反馈的误差经过 PI 调节器计算给定，其值决定有功功率的大小，符号决定有功功率的方向。电流内环按照电压外环输出的电流指令进行电流控制，为实现功率因数为1的整流或逆变，iq=0；转子侧磁链定向矢量控制：整个系统为双闭环结构，外环为功率控制环，根据有功功率、无功功率给定和经过计算得出的反馈值进行比较后输入 PI 控制器；内环为转子电流控制环，电流误差经调节后输出电压控制量，叠加udr 、uqr前馈电压补偿量，再经 SVPWM 调制后产生所需的励磁电压和电流。详细配套说明文档：包含详细DFIG的数学建模、坐标变换、转子与定子控制策略分析、仿真模型搭建、仿真分析等等非常详细!

最近在搞双馈风电机的仿真，发现DFIG的矢量控制真不是一般的烧脑。尤其是定子侧电压定向和转子侧磁链定向这两套控制策略，搞明白它们怎么协同工作简直要把坐标变换矩阵刻进DNA里。今天就结合仿真模型里的关键代码，跟大家唠唠这两个闭环到底是怎么转起来的。

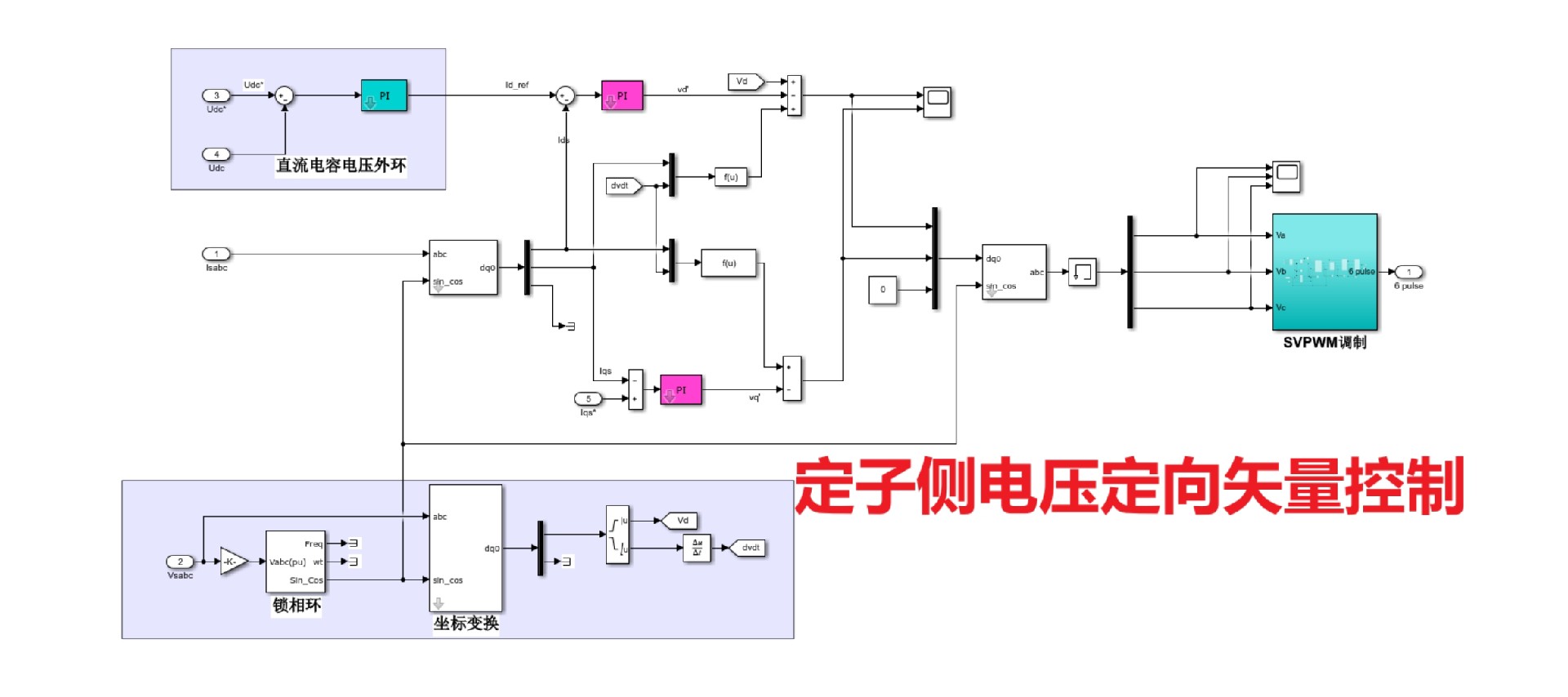

先说定子侧的电压外环，这玩意儿主要任务是稳住直流母线电压。在Simulink里实现的时候，PI控制器参数调得我想砸键盘------Kp=0.5，Ki=120这种参数组合你敢信？不过实测下来还真能稳住电压。看这段电压环代码：

matlab 复制代码

function Ud_ref = Voltage_outer_loop(Udc_ref, Udc_fb)
    persistent integrator;
    if isempty(integrator)
        integrator = 0;
    end
    error = Udc_ref - Udc_fb;
    proportional = 0.5 * error;
    integrator = integrator + 120 * error * 0.0001; % 采样时间0.1ms
    Ud_ref = proportional + integrator;
end

这里有个坑爹的细节：积分项必须做抗饱和处理，不然直流电压超调能飙到120%。内环电流控制更刺激，iq=0这个设定直接锁死了无功功率通道。仿真时发现定子电流d轴分量死活跟设定值差5%，后来发现是坐标变换时转子角度补偿量没算滑差频率。

转子侧控制才是重头戏。功率外环那个前馈补偿太关键了，少了这个仿真直接发散。看这段转子电流内环的SVPWM调制代码：

cpp 复制代码

void SVPWM_Gen(float u_alpha, float u_beta) {
    float T0 = (Ts - T1 - T2)/2;
    // 扇区判断
    int sector = (u_beta > 0) ? 1 : 6;
    if(fabs(u_alpha) > fabs(u_beta)){
        sector += (u_alpha > 0) ? 0 : 3;
    } else {
        sector += (u_beta > 0) ? 2 : 5;
    }
    // 作用时间计算
    float X = sqrt(3)*u_beta*Ts/Udc;
    float Y = (sqrt(3)*u_beta + 3*u_alpha)*Ts/(2*Udc);
    float Z = (-sqrt(3)*u_beta + 3*u_alpha)*Ts/(2*Udc);
    // 具体实现省略...
}

仿真时发现这个模块发热量异常，原来是零矢量分配时间T0计算时没考虑死区时间。后来在模型里加了最小脉宽限制才解决。不过最要命的还是磁链观测器，用电压模型法算出来的磁链总有高频毛刺，最后换成电流模型才稳定下来。

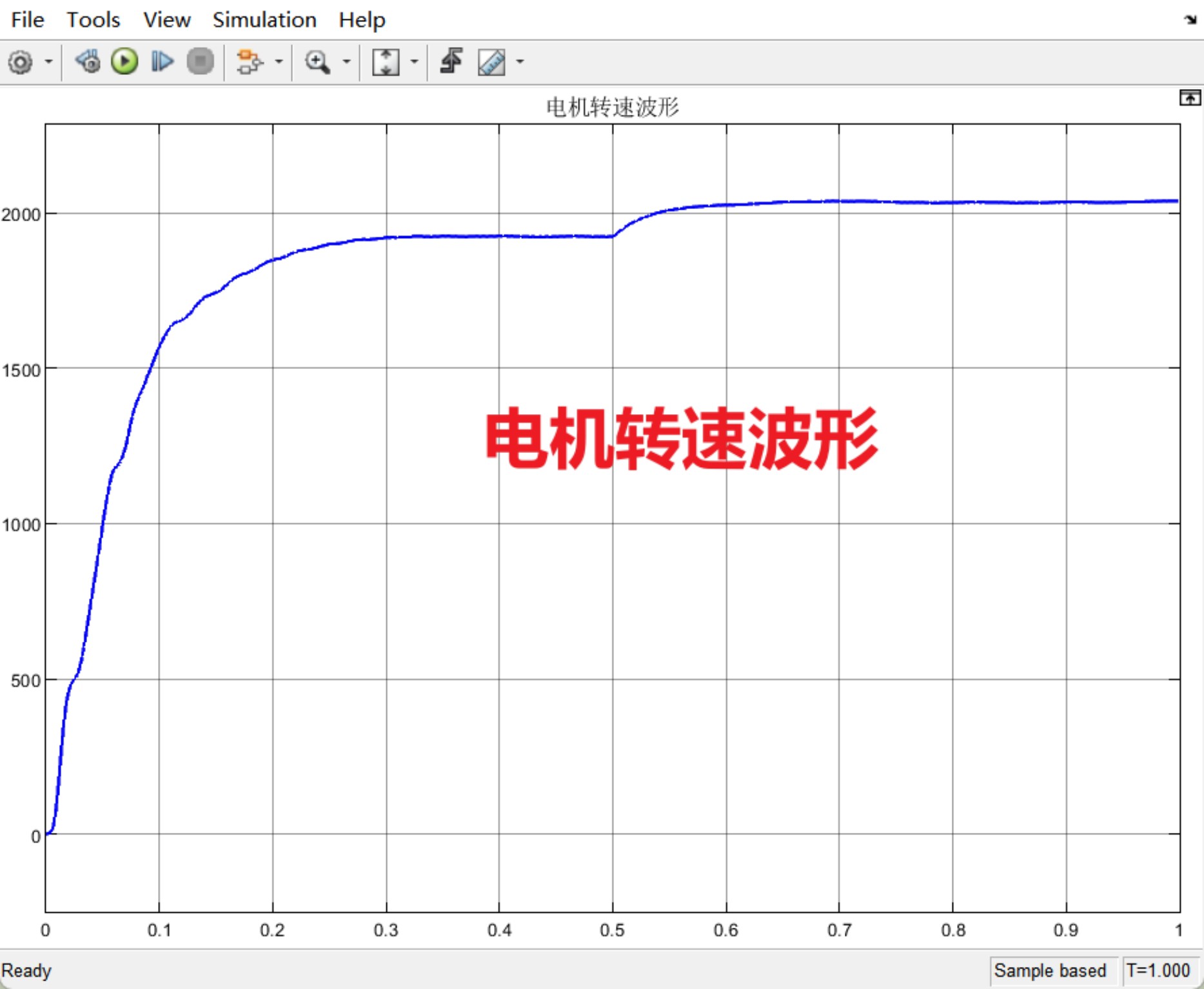

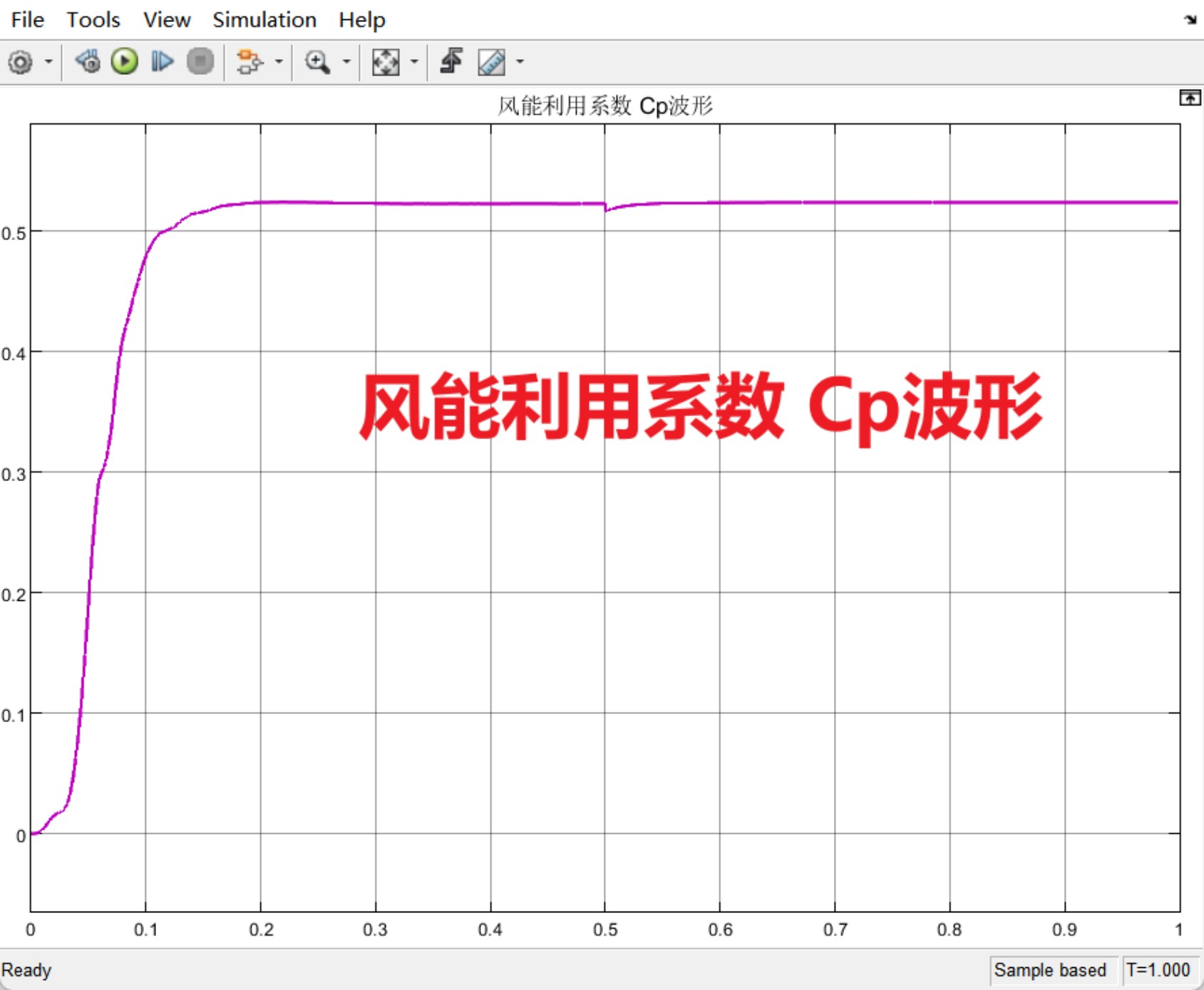

整套仿真跑起来后，看动态响应曲线特别有意思：突加负载时直流电压跌了8%但1秒内恢复，转子电流跟踪误差小于3%。不过理论上的功率解耦在实际仿真里总有10%左右的耦合量，后来发现是前馈补偿量没考虑定子电阻压降。

搞完这个模型最大收获是：别迷信教科书上的理想坐标变换，实际仿真中漏掉一个旋转因子或者角度补偿项，整个系统分分钟教你做人。下次准备试试改进型滑模控制，看看能不能把动态响应再提20%。有同样在搞风电仿真的老铁，欢迎交流调参心得------特别是那该死的PI参数整定，简直玄学！
