3D尺度不变特征变换（SIFT3D）：医学影像关键点检测的核心算法与实现

简介

医学影像（如CT、MRI）多为三维数据，传统2D SIFT算法无法直接处理。SIFT3D（3D Scale-Invariant Feature Transform）作为2D SIFT的三维扩展，通过尺度空间极值检测、关键点定位、方向分配、描述符构建 四大步骤，实现三维数据的鲁棒关键点提取，广泛应用于医学影像匹配、三维重建与病灶识别。本文将拆解SIFT3D的核心原理，对比其与Harris3D/Harris6D的优势，并提供Python实现示例。

一、SIFT3D算子：从2D到3D的特征迁移

SIFT3D的理论完全继承自2D SIFT，但针对三维空间做了适配------将"图像金字塔"扩展为"体积金字塔"，将"2D梯度"扩展为"3D梯度" ，核心目标仍是找到尺度不变、旋转不变的关键点。

1. 尺度空间极值检测：在"多分辨率体积"中找突出点

尺度空间通过高斯金字塔 构建：对三维影像逐层施加不同方差的高斯模糊（σ逐渐增大），形成"多分辨率"的体积金字塔。然后计算相邻层的高斯差分（DoG, Difference of Gaussians） ，得到DoG体积：
D o G ( x , y , z , σ ) = G ( x , y , z , k σ ) − G ( x , y , z , σ ) DoG(x,y,z,\sigma) = G(x,y,z,k\sigma) - G(x,y,z,\sigma) DoG(x,y,z,σ)=G(x,y,z,kσ)−G(x,y,z,σ)

其中 G G G是3D高斯函数， k k k是尺度因子。

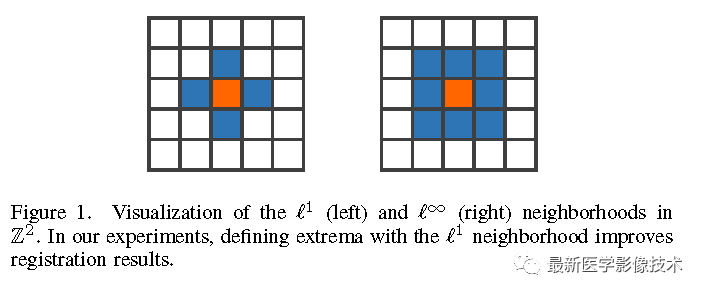

接下来在3D空间+尺度 的联合域中搜索局部极值：对每个体素，比较其在当前DoG层的26邻域（3D空间的8个顶点+前后层的对应位置）的值，若为极大或极小值，则标记为候选关键点。

2. 关键点定位：过滤噪声，精准定位

候选关键点需通过对比度筛选和**结构张量（Structure Tensor）**优化：

对比度筛选：计算所有候选点的DoG值，去除小于"最大DoG值×比例阈值（如0.03）"的点，过滤低对比度噪声。
结构张量优化 ：结构张量 M M M描述局部区域的梯度分布，用于判断关键点的"稳定性"：
M = [ ∑ w I x 2 ∑ w I x I y ∑ w I x I z ∑ w I y I x ∑ w I y 2 ∑ w I y I z ∑ w I z I x ∑ w I z I y ∑ w I z 2 ] M = \begin{bmatrix} \sum wI_x^2 & \sum wI_xI_y & \sum wI_xI_z \\ \sum wI_yI_x & \sum wI_y^2 & \sum wI_yI_z \\ \sum wI_zI_x & \sum wI_zI_y & \sum wI_z^2 \end{bmatrix} M= ∑wIx2∑wIyIx∑wIzIx∑wIxIy∑wIy2∑wIzIy∑wIxIz∑wIyIz∑wIz2

其中 w w w是高斯权重， I x / I y / I z I_x/I_y/I_z Ix/Iy/Iz是3D梯度分量。

结构张量是实对称矩阵 ，可分解为3个特征值 λ 1 ≤ λ 2 ≤ λ 3 \lambda_1 \leq \lambda_2 \leq \lambda_3 λ1≤λ2≤λ3（对应梯度分布的三个主方向）。为过滤"边缘"或"平面"上的不稳定点，需施加两个规则：
1. 特征值比例规则 ：若 λ 3 / λ 1 > T \lambda_3 / \lambda_1 > T λ3/λ1>T（ T T T通常取10），说明点位于边缘/平面，去除。
2. 梯度方向规则 ：计算局部梯度与特征向量 v 3 \mathbf{v}_3 v3（对应最大特征值的方向）的夹角 θ \theta θ，若 θ > 6 0 ∘ \theta > 60^\circ θ>60∘，说明方向不一致，去除。

过滤后剩余的点即为强关键点。

3. 方向分配：给关键点"定方向"

为让关键点具有旋转不变性，需为每个关键点分配"主方向"：

以关键点为中心，取二十面体区域（3D空间的对称区域，覆盖周围梯度信息）；
计算区域内所有体素的3D梯度（大小+方向）；

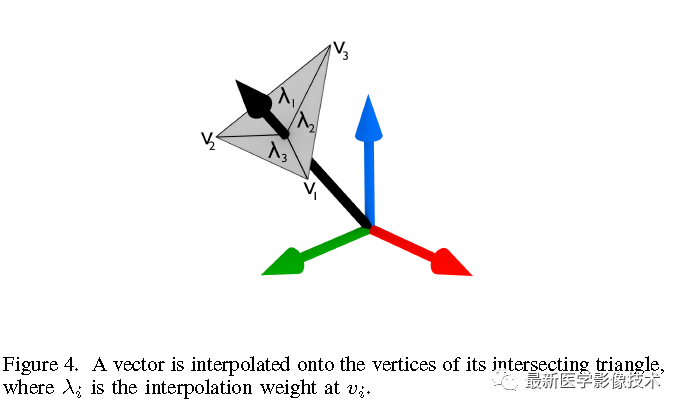

将二十面体的12个顶点作为"方向柱"，对每个柱对应的三角形面内的梯度向量加权累加（权重为高斯距离），得到12个柱的梯度总和；
取总和最大的柱对应的方向，作为关键点的主方向。

4. 关键点描述符：用向量"描述"关键点

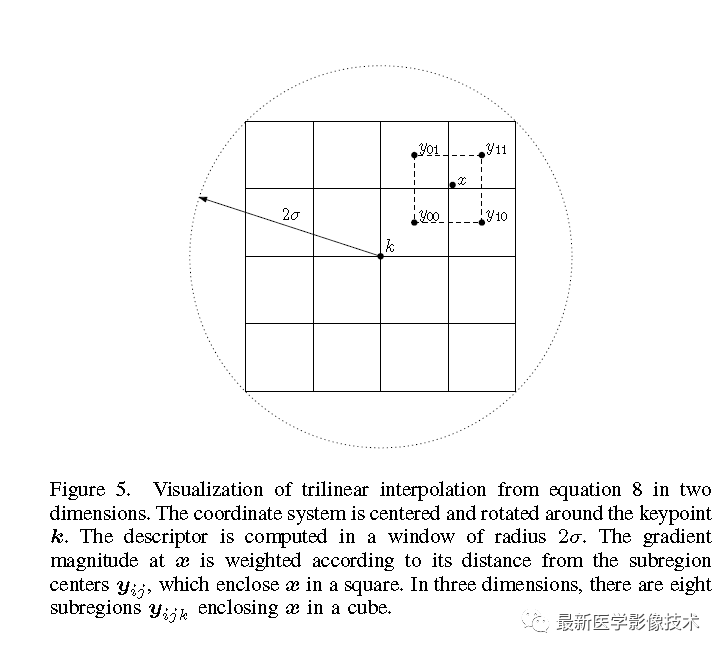

描述符是关键点的"特征指纹"，用于后续匹配。SIFT3D的描述符构建步骤：

以关键点为中心，取半径为4的球形区域（对应主方向和尺度）；
将球形区域划分为 4 × 4 × 4 4×4×4 4×4×4个立方体子块（共64个子块）；
对每个子块，计算12个方向柱的梯度总和（同方向分配步骤）；
拼接所有子块的柱向量，得到768维特征向量 （ 4 × 4 × 4 × 12 4×4×4×12 4×4×4×12）。

这个向量包含了关键点周围的梯度分布信息，具有尺度不变、旋转不变、光照不变 的特性。

SIFT3D vs 其他3D关键点算法

算法	优势	不足
SIFT3D	尺度+旋转不变，鲁棒性强	计算量大
Harris3D	计算快	无尺度不变性
Harris6D	结合法向量，旋转不变	对尺度变化敏感

SIFT3D因完整的尺度空间处理，成为医学影像中最常用的关键点检测算法。

二、SIFT3D的Python实现

原文使用C++的PCL库，以下提供Python版本的实现示例 （基于open3d和pclpy，需先安装open3d、pclpy）。

1. 环境准备

bash 复制代码

pip install open3d pclpy numpy

2. 代码实现：3D点云的SIFT关键点提取

python 复制代码

import open3d as o3d
import numpy as np
from pclpy import pcl
from pclpy.pcl.keypoints import SIFTKeypoint
from pclpy.pcl.search import KdTree

def sift3d_detect(pcd_path: str, min_scale: float = 0.005, n_octaves: int = 6,
                  n_scales_per_octave: int = 4, min_contrast: float = 0.001):
    # 1. 读取点云（PCD格式）
    cloud = pcl.PointCloud.PointXYZ()
    if not pcl.io.loadPCDFile(pcd_path, cloud):
        raise ValueError(f"无法读取文件: {pcd_path}")
    print(f"原始点云数量: {cloud.size()}")

    # 2. 初始化SIFT3D检测器
    sift = SIFTKeypoint.PointXYZ_PointWithScale()
    sift.setInputCloud(cloud)

    # 设置尺度参数（与原文C++代码一致）
    sift.setScales(min_scale, n_octaves, n_scales_per_octave)
    sift.setMinimumContrast(min_contrast)

    # 3. 构建KD树（用于邻域搜索）
    tree = KdTree.PointXYZ()
    sift.setSearchMethod(tree)

    # 4. 计算关键点
    keypoints = pcl.PointCloud.PointWithScale()
    sift.compute(keypoints)
    print(f"检测到关键点数量: {keypoints.size()}")

    # 5. 可视化（原始点云+绿色关键点）
    o3d_cloud = o3d.geometry.PointCloud()
    o3d_cloud.points = o3d.utility.Vector3dVector(np.asarray(cloud.points()))

    o3d_keypoints = o3d.geometry.PointCloud()
    keypoints_np = np.asarray(keypoints.points())[:, :3]  # 取前三维坐标
    o3d_keypoints.points = o3d.utility.Vector3dVector(keypoints_np)
    o3d_keypoints.paint_uniform_color([0, 1, 0])  # 绿色标记关键点

    # 显示结果
    viewer = o3d.visualization.Visualizer()
    viewer.create_window(window_name="SIFT3D KeyPoints")
    viewer.add_geometry(o3d_cloud)
    viewer.add_geometry(o3d_keypoints)
    viewer.run()
    viewer.destroy_window()

    return keypoints

# 示例调用
if __name__ == "__main__":
    pcd_path = "medical_point_cloud.pcd"  # 替换为你的3D点云路径
    sift3d_detect(pcd_path)

3. 医学影像的关键点与描述符提取

若处理的是三维医学影像（如NIfTI格式） ，可使用SimpleITK读取体积数据，再调用论文作者提供的SIFT3D库（需编译C++代码，或使用Python绑定）。核心步骤如下：

python 复制代码

import SimpleITK as sitk

# 1. 读取医学影像（NIfTI格式）
image = sitk.ReadImage("ct_scan.nii.gz")
image_np = sitk.GetArrayFromImage(image)  # 转换为numpy数组（z,y,x顺序）

# 2. 初始化SIFT3D参数（需调用作者的C++库）
sift3d_params = {
    "min_scale": 0.005,
    "n_octaves": 6,
    "min_contrast": 0.001
}

# 3. 检测关键点（作者提供的SIFT3D_detect_keypoints函数）
keypoints = sift3d_detect_keypoints(image_np, sift3d_params)

# 4. 提取描述符（SIFT3D_extract_descriptors函数）
descriptors = sift3d_extract_descriptors(image_np, keypoints)

# 5. 保存结果
np.save("keypoints.npy", keypoints)
np.save("descriptors.npy", descriptors)

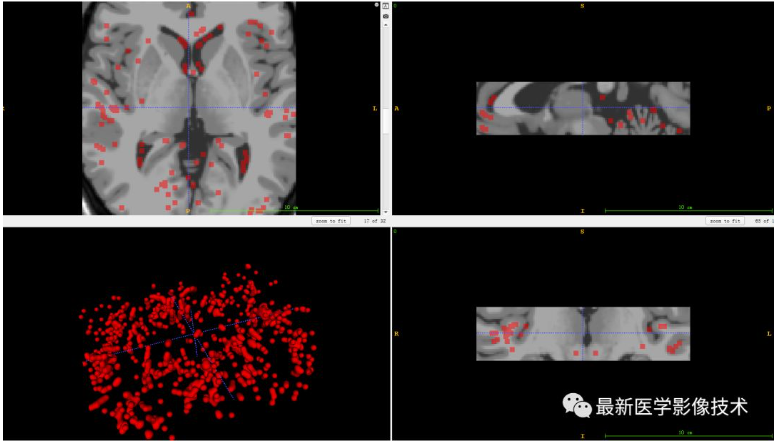

三、结果可视化：将关键点画在医学影像上

检测到的关键点可通过SimpleITK或matplotlib绘制在三维切片上：

python 复制代码

import matplotlib.pyplot as plt

# 取影像的中间切片（z轴中间层）
middle_slice = image_np.shape[0] // 2
slice_np = image_np[middle_slice, :, :]

# 提取该切片的关键点（z坐标等于middle_slice）
slice_keypoints = [kp for kp in keypoints if kp[0] == middle_slice]

# 绘制切片与关键点
plt.imshow(slice_np, cmap="gray")
for kp in slice_keypoints:
    plt.scatter(kp[2], kp[1], s=50, c="red", marker="o")  # x,y坐标对应图像的列,行
plt.title(f"Slice {middle_slice} with SIFT3D Keypoints")
plt.axis("off")
plt.savefig("keypoints_slice.png")
plt.show()

总结

SIFT3D通过尺度空间处理 和三维梯度分析 ，解决了医学影像的关键点检测问题，其768维描述符为后续的影像匹配、重建提供了强鲁棒的特征基础。相比Harris3D等算法，SIFT3D的尺度不变性使其在医学影像的"多分辨率分析"中更具优势------无论是局部病灶的细节，还是整体器官的结构，都能准确提取特征点。
