3790：60V 同步,四开关,升降压,电压电流调节DCDC控制器

上大科技蔡生2025-12-10 10:54

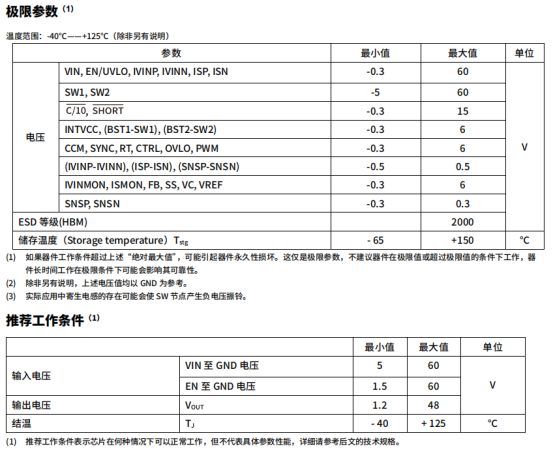

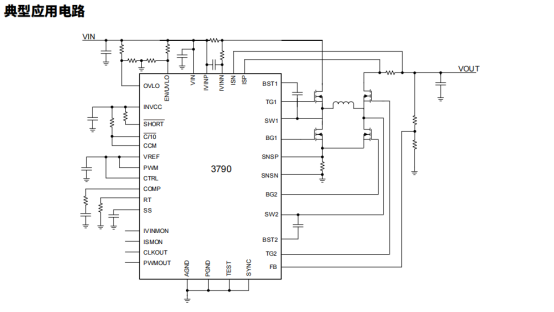

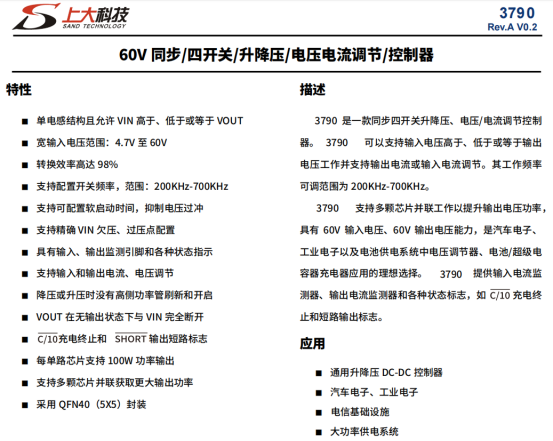

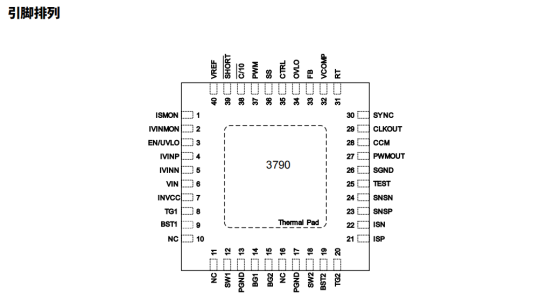

3790 是一款同步四开关升降压控制器，输入电压覆盖 4.7~60V，支持输入电压高于、低于或等于输出电压工作，单颗芯片可实现 100W 功率输出，多颗并联还能拓展更大功率，适用于汽车电子、工业电子、电信基础设施及大功率供电系统等场景。采用 QFN40（5×5mm）封装，底部带裸露散热焊盘，需通过多热过孔连接 PCB 接地层，兼顾小型化布局与高效散热，所有端口具备 ±2000V（HBM）ESD 防护，结温工作范围 - 40℃~+125℃，可靠性适配宽温工业环境。

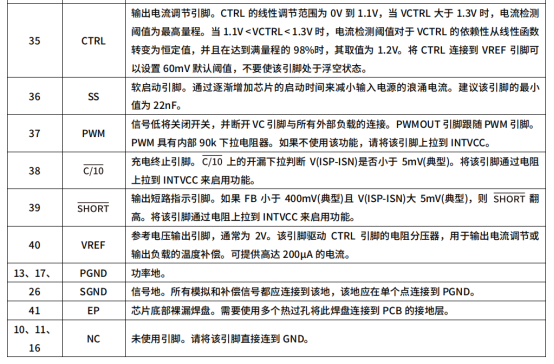

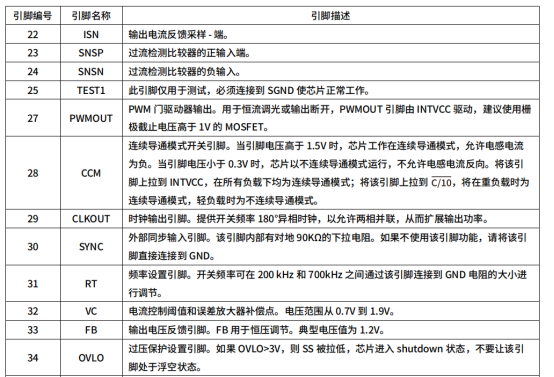

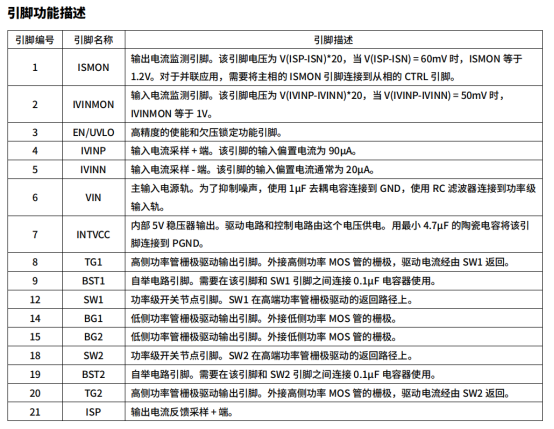

芯片支持 200KHz~700KHz 可调开关频率（通过 RT 引脚外接电阻设置，147K 对应 200KHz、59K 对应 400KHz、29.1K 对应 700KHz），也可通过 SYNC 引脚与外部时钟同步（100KHz~1MHz）；具备恒压 / 恒流双调节功能，FB 引脚基准电压 1.2V，输出电压通过分压电阻调节（公式：V_OUT=1.2×(R5+R6)/R6），CTRL 引脚可线性控制输出电流（0~1.1V 线性范围）。此外，还集成输入 / 输出电流监测（IVINMON/ISMON 引脚）、C/10 充电终止、SHORT 输出短路指示等状态反馈功能，以及可配置输入欠压 / 过压保护、软启动（SS 引脚外接电容调节）、热关断保护（150℃触发，25℃滞回），防止启动过冲与过载损坏。

外围器件选型方面，功率电感推荐 20%~40% 纹波电流（降压 / 升压模式均有明确计算公式），输入输出电容优先选择低 ESR 陶瓷电容（大功率场景可并联固态电容），采样电阻需根据负载电流留有 20%~30% 裕度，整体设计适配工业级电源的高稳定性与高效率需求。
