一、概述
SRIO常用于FPGA与DSP、FPGA与FPGA、板间的通信。
二、四种接口区别
（一）哪四种

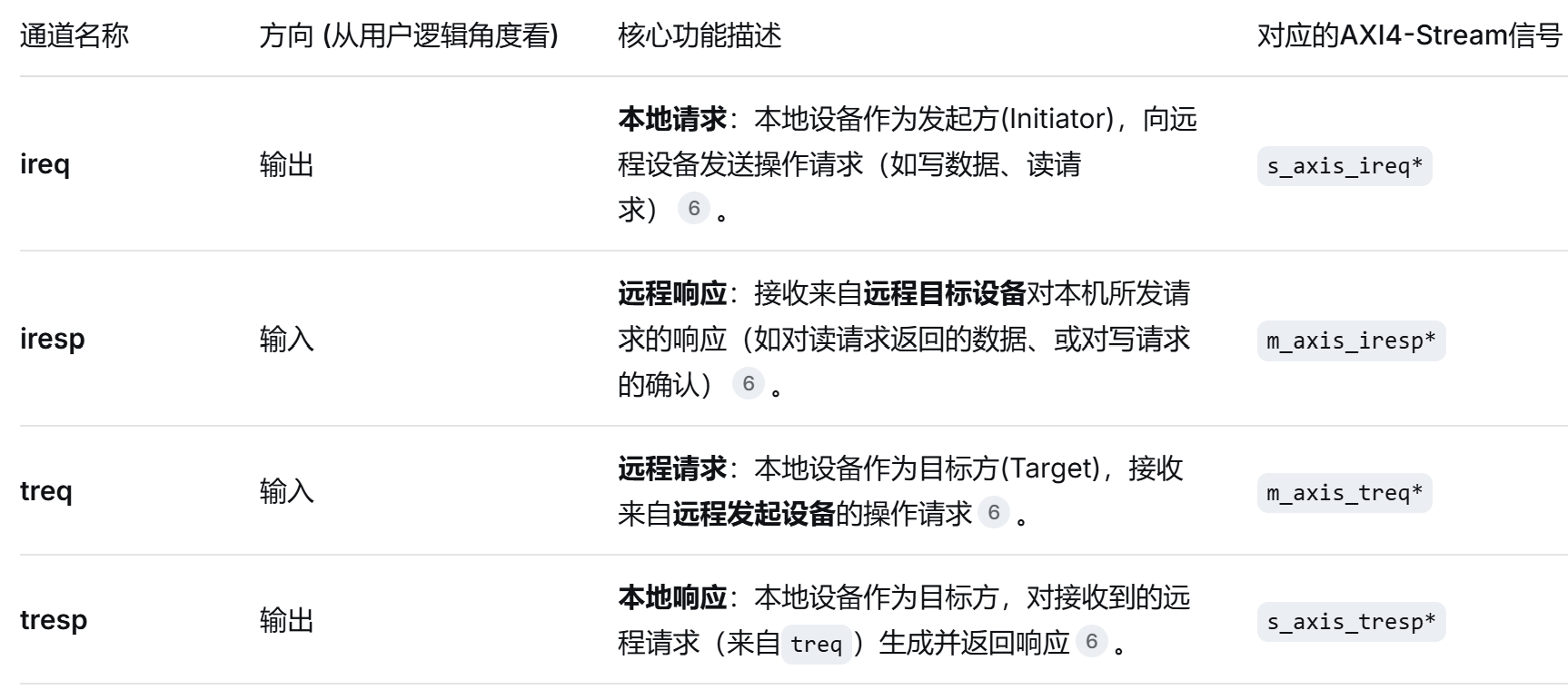

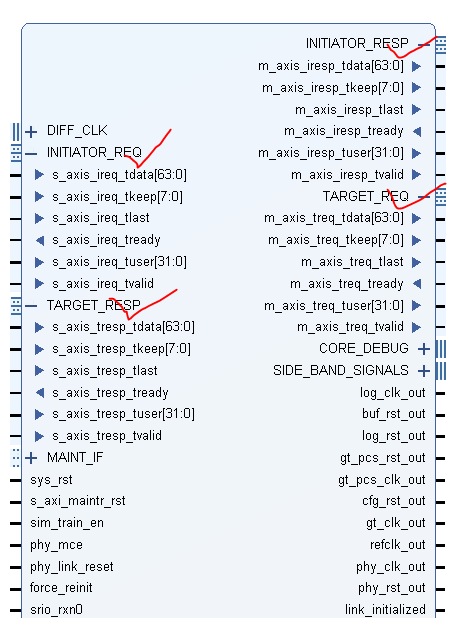

Xilinx SRIO IP核的ireq、iresp、treq、tresp四个通道是逻辑层用户接口的关键组成部分，它们构成了完整的请求-响应通信模型。你可以通过下表快速了解它们的主要区别：
（二）通道的必要性：取决于IP核配置模式
这四个通道是否全部必须使用，完全取决于你在配置SRIO IP核时选择的 I/O端口类型 ：
-
Initiator/Target 模式 ：这是分离通道模式。如果你选择了此模式，那么四个通道都是必要的，因为它明确将请求与响应、发起方与目标方的通路分开设计，以实现更灵活的控制。
-
Condensed I/O 模式 ：这是精简通道模式。如果你选择了此模式，则只需要一个AXI4-Stream通道来发送所有类型的包，一个通道来接收所有类型的包。这种模式接口更简单，占用的逻辑资源更少，但控制和性能灵活性不如Initiator/Target模式。
因此，通道的必要性并非固定，而是由你的系统架构设计需求决定的。
（三）如何选择与操作建议
在实际操作中，你可以参考以下几点：
-
确认需求 ：如果你的设计角色固定（例如FPGA始终作为目标设备接收指令），或者对逻辑资源非常敏感，可以考虑使用Condensed I/O模式以简化设计。
-
使用推荐模式 ：对于需要双向通信、角色灵活（设备可同时做发起方和目标方）或对吞吐量、控制粒度有要求的系统，Initiator/Target模式是更通用和推荐的选择。此时，你需要完整实现这四个通道的驱动逻辑。
-
查阅官方手册 ：具体配置选项和端口信号定义，应以Xilinx官方文档PG007《Serial RapidIO Gen2 Endpoint v5.6 LogiCORE IP Product Guide》 为准。
总而言之，这四根线是SRIO IP核与你的用户逻辑进行数据和控制流交互的桥梁，理解其方向和作用是进行FPGA侧SRIO通信逻辑开发的基础。
（四）举个栗子
FPGA发生给DSP一组波形数据，DSP对这组波形数据进行滤波处理，处理完之后将这组数据返回给FPGA，这个过程需要用到哪些通道？
这个 "FPGA发送 → DSP处理 → DSP返回" 的完整波形处理流水线，SRIO的全部四个通道（ireq, iresp, treq, tresp）都会被用到。这个过程清晰地展示了FPGA在通信中需要扮演"发起方"和"目标方"两种角色。
-
iresp通道的作用 ：在第一阶段，当FPGA作为发起方完成写操作（ireq）后，作为目标的DSP会返回一个事务完成响应包 。这个响应包会通过FPGA的iresp通道送达，告知FPGA"数据已成功送达DSP"。虽然这个响应包不携带实际数据，但对于确保可靠传输和进行错误排查至关重要。 -
tresp通道的作用 ：在第二阶段，当FPGA作为目标方通过treq通道收到DSP发来的数据写包后，必须通过tresp通道向DSP（此时的发起方）返回一个确认响应包，以完成此次写事务。没有这个响应，DSP会认为传输失败。
（五）tuser是什么

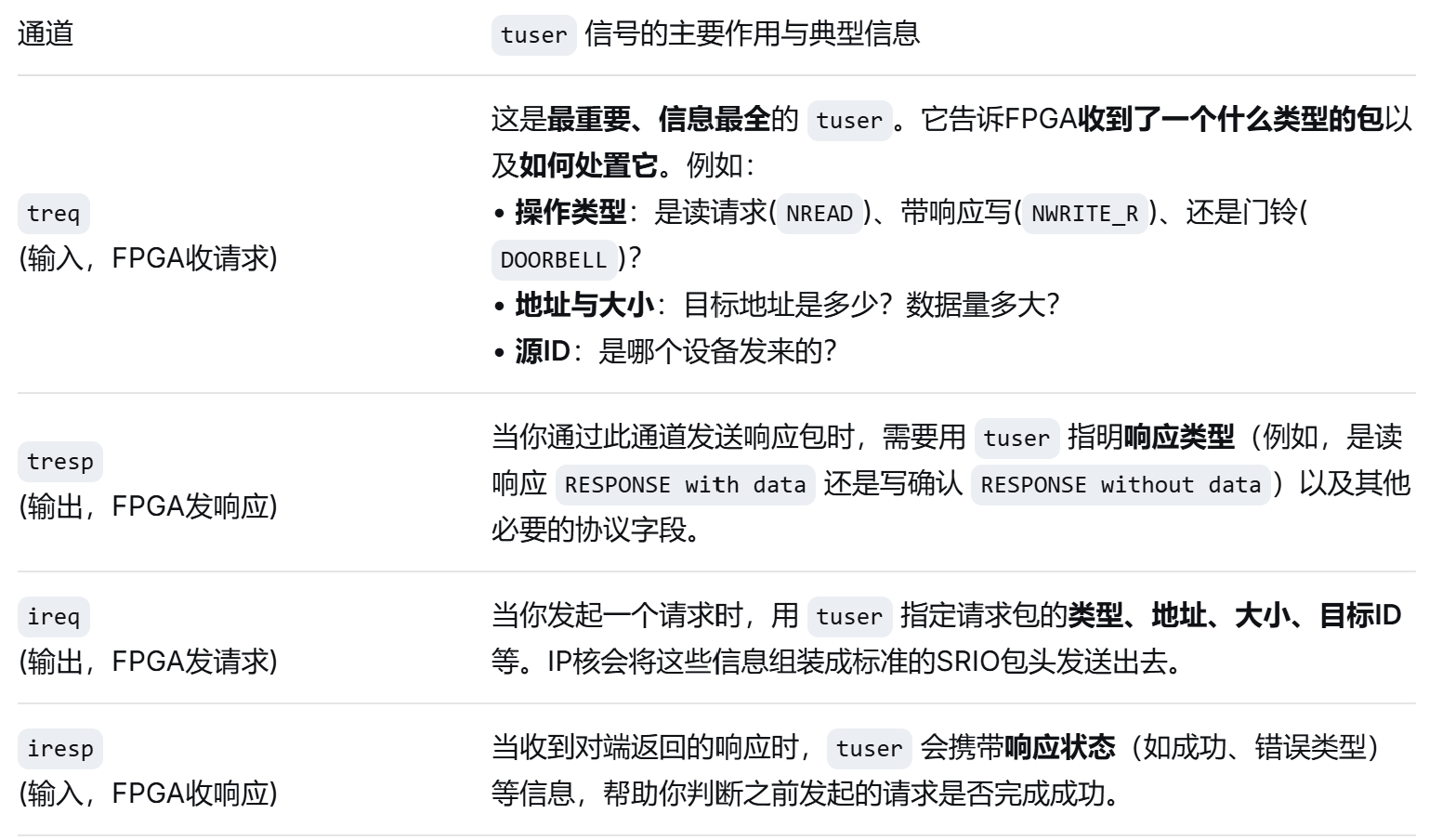

在 Xilinx SRIO IP 核的 AXI4-Stream 接口中，tuser 信号是一个关键的用户侧信号 ，用于在传输主数据（tdata）的同时，传递与数据包相关的额外控制信息或元数据 。简单来说，tdata 传输的是"有效载荷"，而 tuser 传输的是关于这个有效载荷的"说明信息"。tuser 信号的具体含义和位宽会根据它所在的通道（ireq, iresp, treq, tresp）而不同。通常，它用于携带 SRIO 数据包的包头（Packet Header）中的关键字段，以便你的用户逻辑能正确解析和处理数据包。
三、时钟
时钟计算方式如下：
gt_clk = line_rate/20；
gt_pcs_clk = line_rate/40；
phy_clk = (gt_clk*link_width)/4；（"4"跟几x无关）
log_clk = phy_clk；
cfg_clk = phy_clk；（7系列芯片）

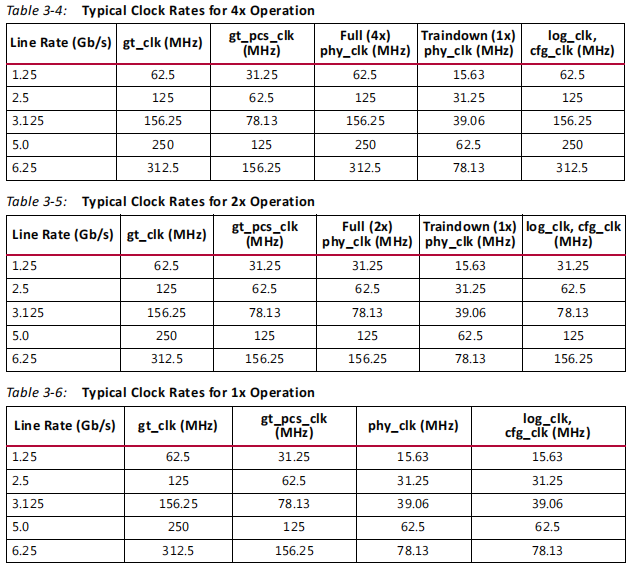

典型值如下：
上述时钟框架中：phy_clk是主内核时钟，gt_pcs_clk用于GT与PHY通信的时钟信号(usrclk2)，gt_clk是GT内PCS与PMA并行数据的时钟信号（usrclk？？？）。log_clk为SRIO逻辑层的数据、配置等时钟。cfg_clk（7系列芯片）为SRIO配置接口时钟，与log_clk时钟相同。gt_pcs_clk的时钟频率=gt_clk/2 (usrclk2是usrclk频率的一半)，phy_clk=（gt_clk *lane数目）/4。为了防止BUFFER溢出，log_clk应不低于phy_clk，且log_clk与phy_clk同步。

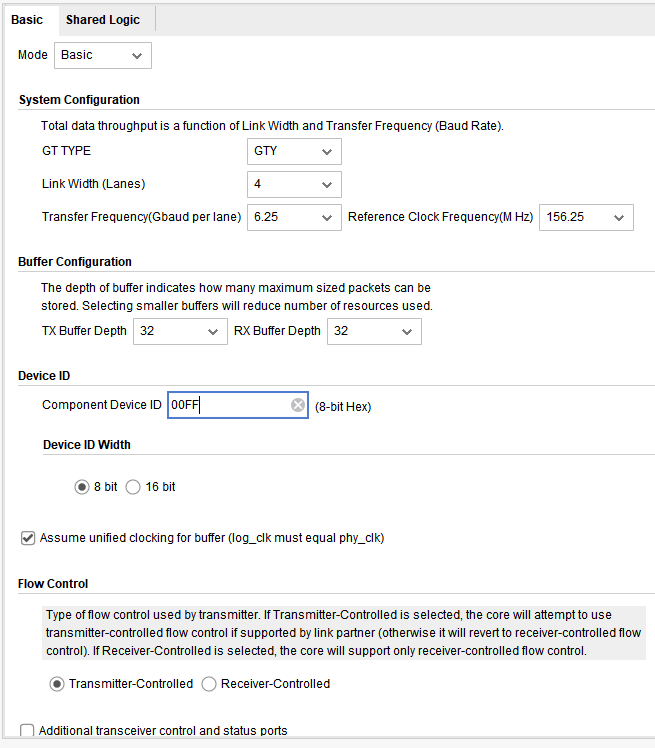

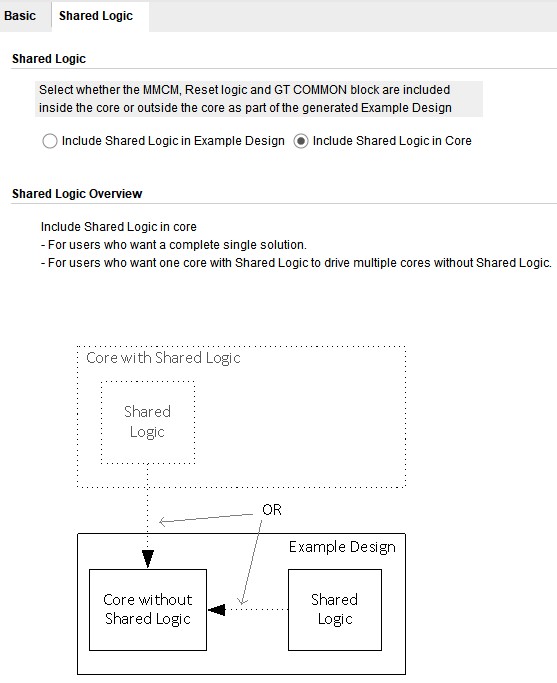

IP核执行以下配置：

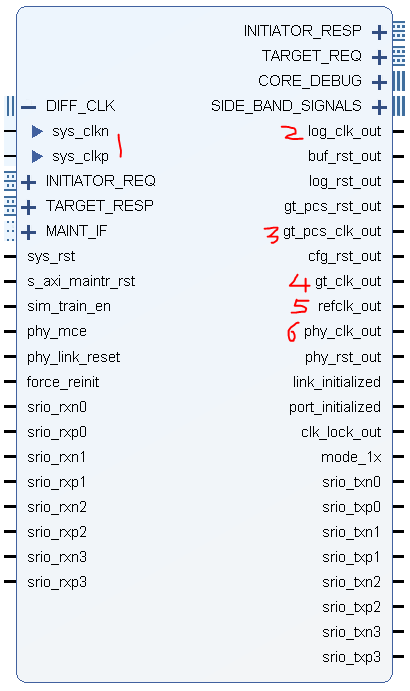

按照以上IP配置计算结果如下：
sys_clk：156.25MHz；
log_clk_out：312.5MHz；（用户时钟）（line_rate*link_width/64*8/10）（8B10B编码）
gt_pcs_clk_out：156.25MHz；
gt_clk_out：312.5MHz；（未使用）
refclk_out：156.25MHz；
phy_clk_out：312.5MHz；
下图4个接口时钟均为log_clk_out。

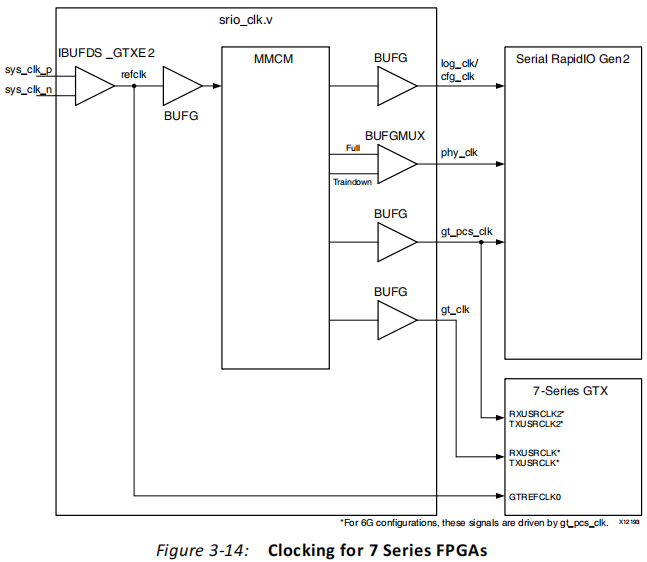

时钟架构设计如下：
四、协议
（一）事务类型

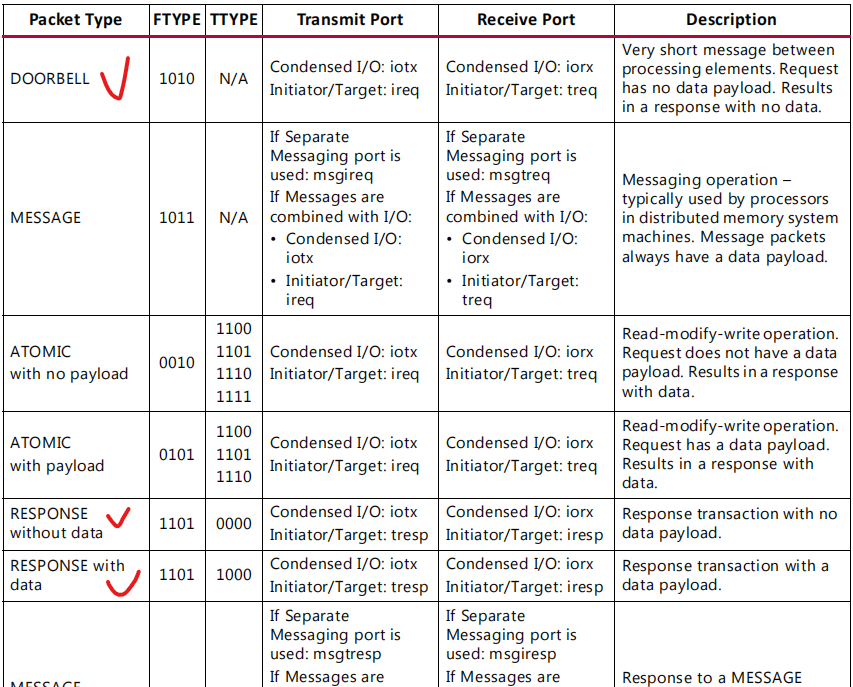

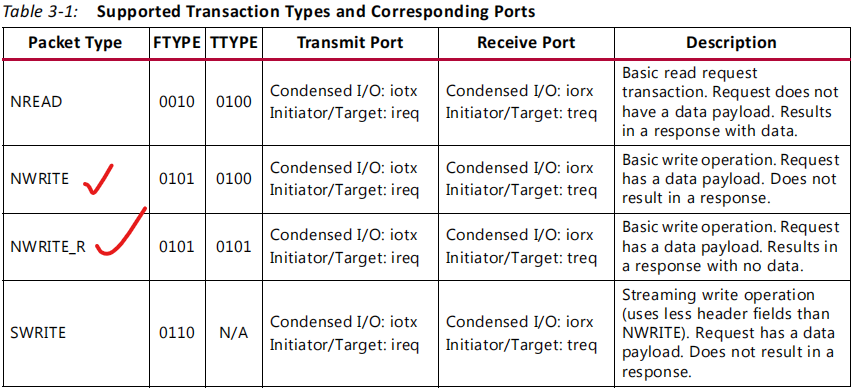

事务类型主要有：由Ftype和Ttype字段决定，FPGA中常用的NWRITE、NWRITE_R、DOORBELL、NREAD、RESPONSE(有无数据)。
（二）逻辑层AXI4S接口使用

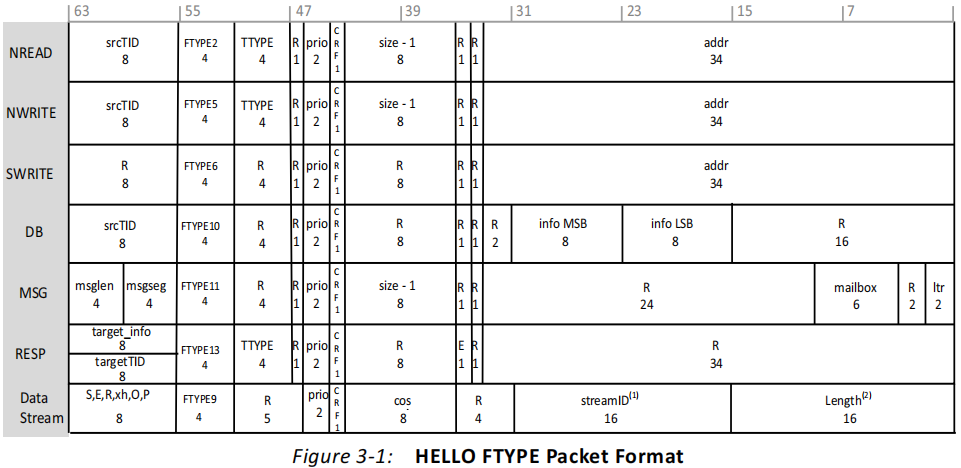

为了简化数据包构造，用户界面端口可以配置为使用报头编码逻辑层优化（Header Encoded Logical Layer Optimized，HELLO）格式。这种格式允许跨数据包类型的报头字段放置标准化。它还将报头（header，HDR）和数据分割成接口上的单独传输。这导致更简单的控制逻辑，并允许数据与传输边界对齐，以便于数据管理。基于数据包FTYPE的HELLO格式报头的更详细视图如下图所示：

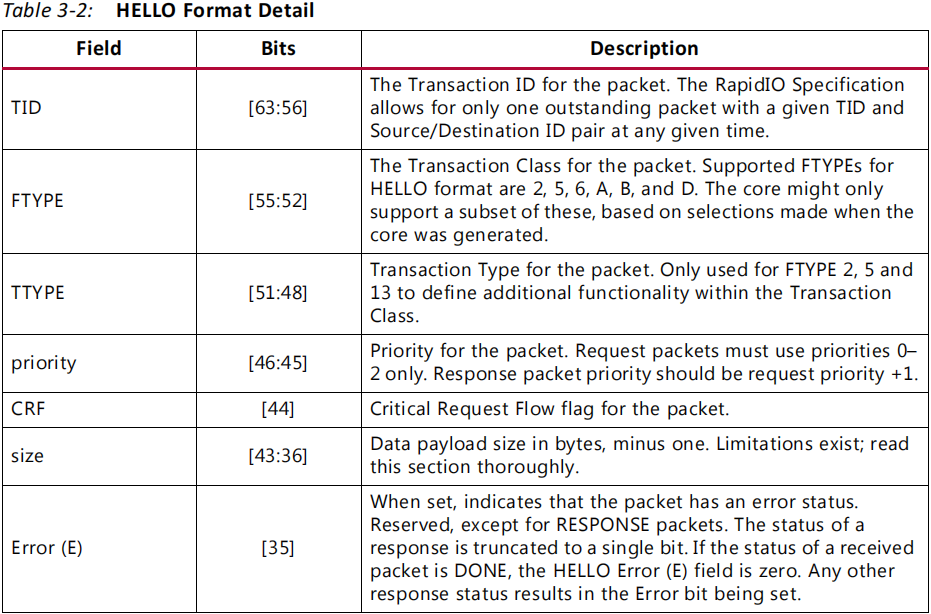

图中每个bit描述如下：
（三）时序

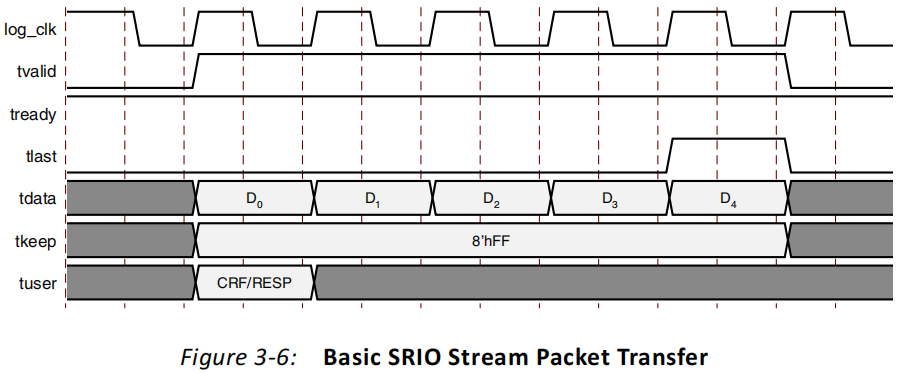

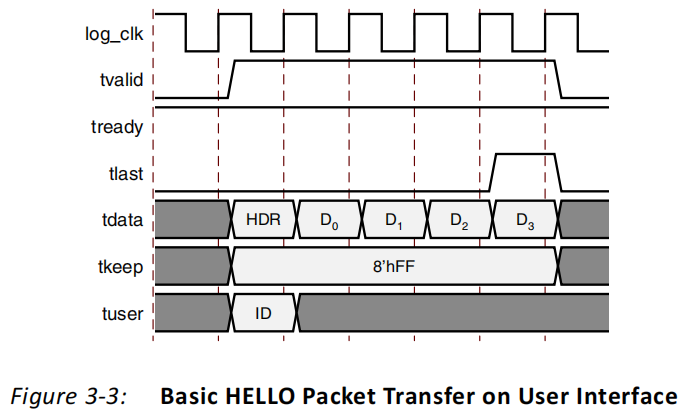

基本的HELLO模式与基本的流模式分别如下：

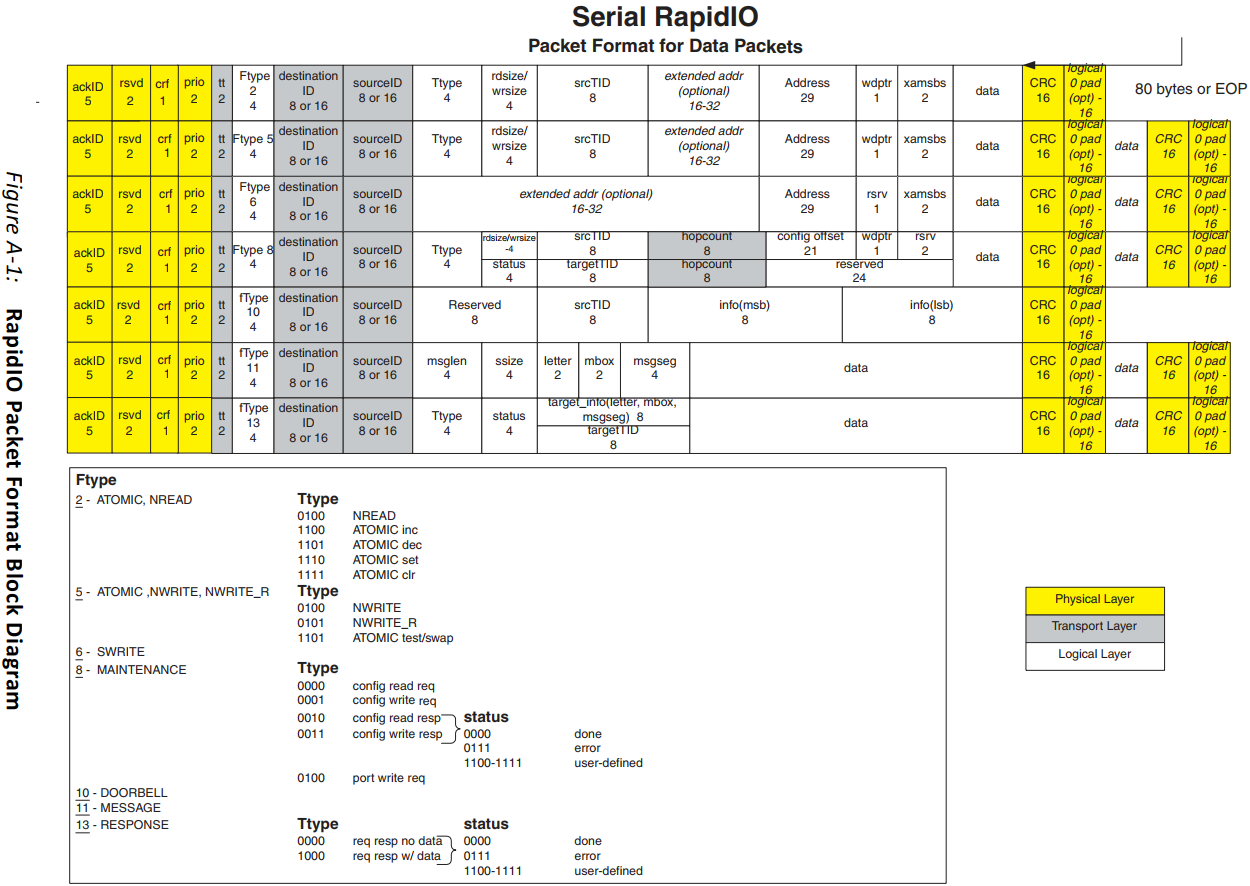

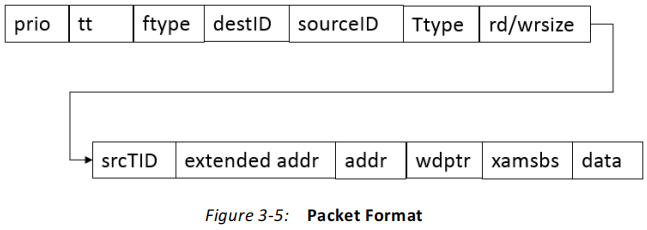

在上图流模式中，数据包完全按照RapidIO规范中的定义呈现，包括所有逻辑/传输层字段（加上规范定义为物理层字段的优先级）。所有类型的SRIO数据包格式见下图。数据字节在以这种格式呈现给LOG之前必须反转，以符合AXI4流协议。链路接口（BUF和PHY之间）和传输接口（LOG和BUF之间）上的数据包使用SRIO流格式。
对于该数据包每一位代表什么参见下图：
五、工程创建

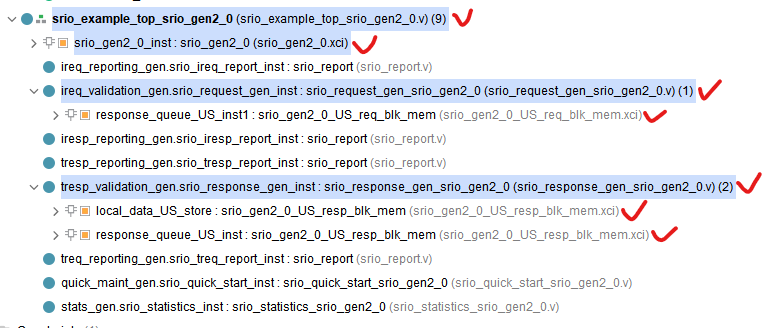

Open IP Example design..结构如下：
里面包含的文件有很多，有用的只有如下4个

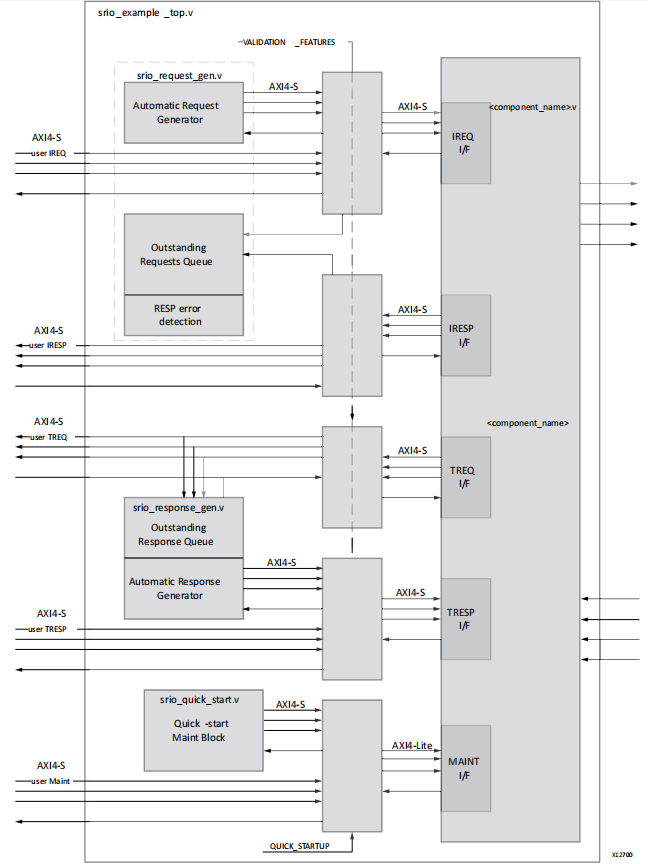

该例程基本数据流如下：
上图中，蓝色虚线表示FPGA作为发起方向远端设备（如：DSP）发送数据，并接收远端设备的响应信息，绿色虚线表示FPGA作为目标方接收远端设备（如：DSP）的数据，并将响应信息发送给远端设备。

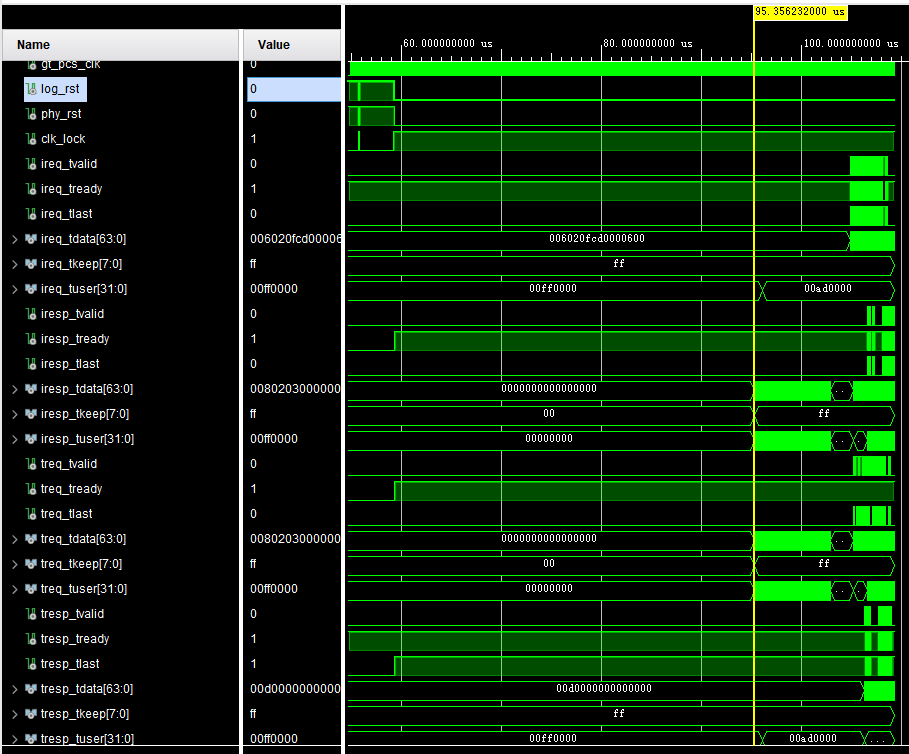

六、仿真
