🎯多相机拼接：消除重叠区域的6个核心方法，附OpenCV+Halcon实战代码！
做工业视觉检测的都遇到过这个问题：多相机拼接大视野时，重叠区域总会出现"重影、色差、拼接缝明显"的情况，明明硬件同步做好了，结果拼接后的图像还是没法用------要么边缘错位，要么同一物体在重叠区出现双影，直接影响缺陷检测的精度。
其实，多相机拼接的核心难点不是"拼在一起"，而是"让重叠区域无缝融合"。重叠区域本是为了保证拼接的精准性而设计的，只要用对方法，就能从"视觉瑕疵"变成"拼接精准的保障"。
今天就拆解消除多相机拼接重叠区域的6个核心方法，还附上OpenCV和Halcon的实战代码，帮你快速实现"无缝拼接"，适配工业大尺寸零件检测、全景视觉等场景～
🎯 一、先搞懂：为什么重叠区域会出现"拼接瑕疵"？
多相机拼接的重叠区域（一般占单相机视野的10%-20%），出现重影、色差、拼接缝的根本原因就3个：
-
相机参数不一致：不同相机的曝光、增益、白平衡参数有差异，导致重叠区域同一位置的亮度、颜色不一样；
-
空间校准不精准：多相机的坐标系统未完全统一，重叠区域的像素点对应物理位置有偏差，出现"重影"；
-
融合算法选择不当：直接拼接而不做融合处理，两个相机的图像在重叠区有明显的"边界线"。
简单说：重叠区域的问题，本质是"硬件校准"和"算法融合"的双重问题，只靠其中一项，根本没法做到无缝拼接。
🎯二、6个核心方法：消除重叠区域，从易到难按需选

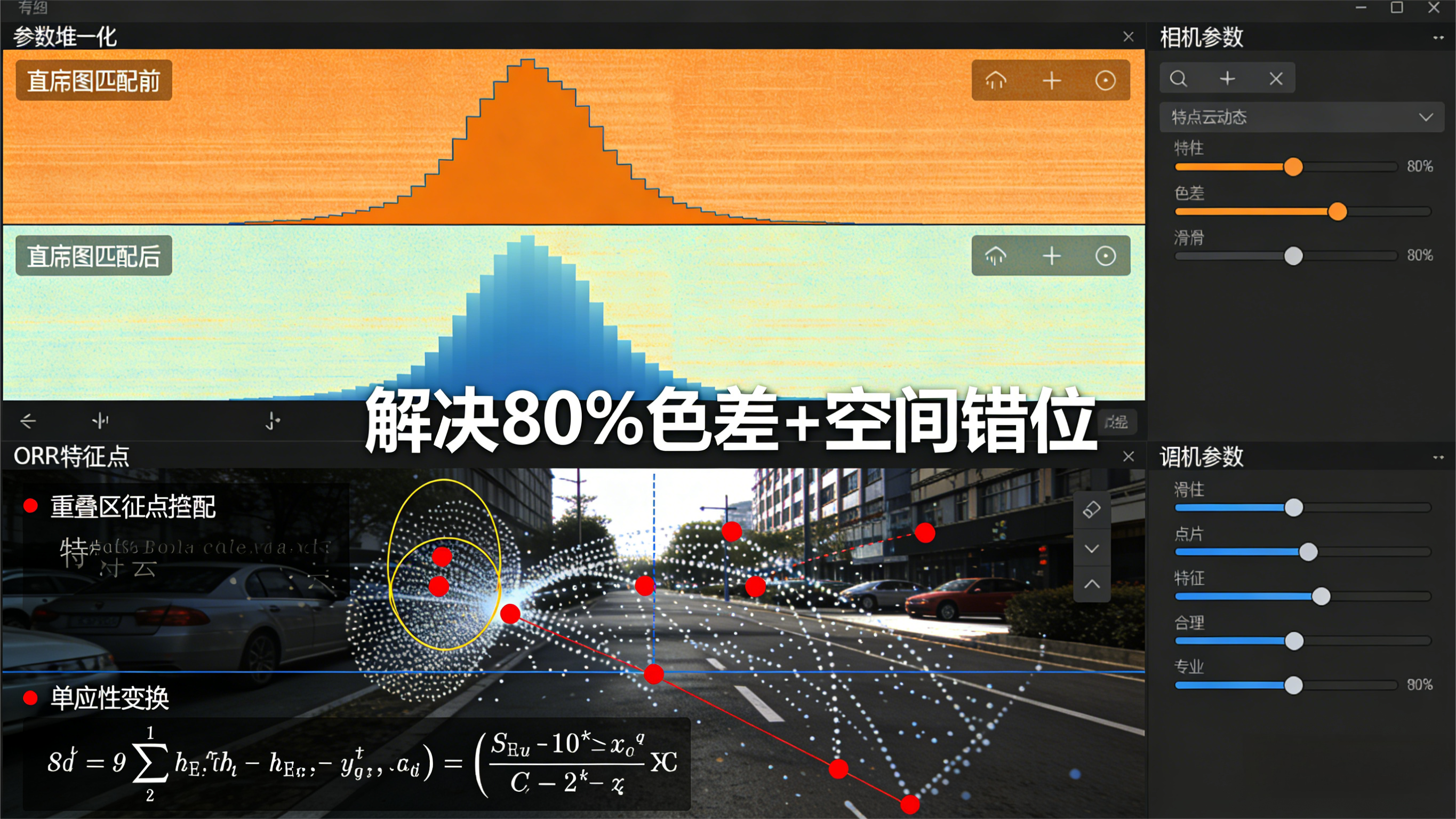

1. 方法1：参数归一化（基础操作，先解决"色差"）
-
核心逻辑：统一所有相机的硬件参数，让重叠区域的亮度、对比度、白平衡保持一致，从源头减少色差；
-
具体操作：
-
硬件层面：将所有相机的曝光时间、增益、白平衡设为相同值（如曝光10ms，增益1.0）；
-
软件层面：通过直方图匹配，将副相机的图像灰度分布匹配到主相机，消除亮度差异；
-
-

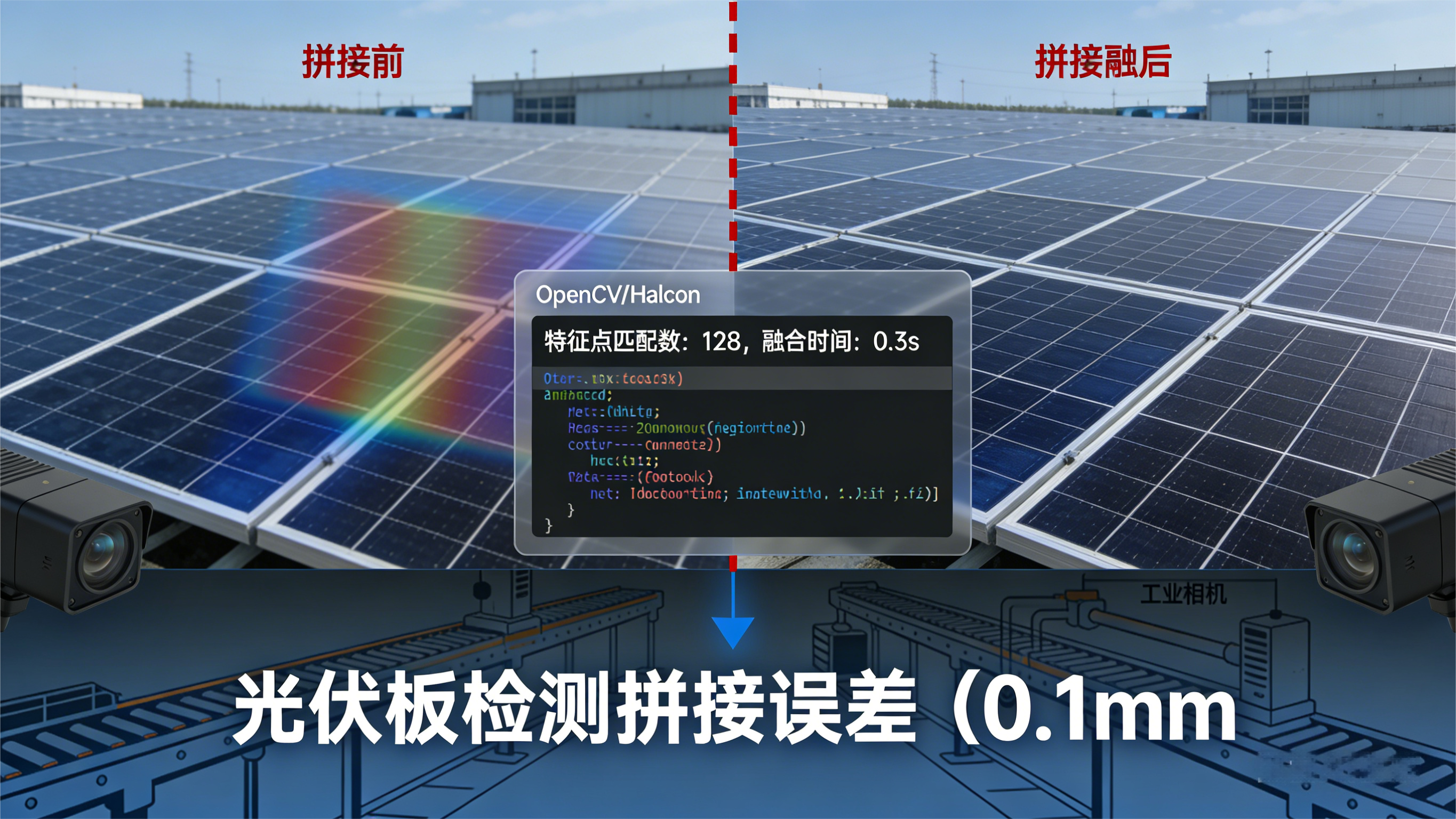

适用场景：相机型号相同、光照环境稳定的场景（如光伏板检测）；
-
优势：简单易操作，无需复杂算法，能解决80%的色差问题。
2. 方法2：特征点匹配+单应性变换（解决"空间错位"）
-
核心逻辑：在重叠区域提取特征点（如SIFT、ORB特征），通过单应性变换（Homography）将副相机图像映射到主相机的坐标系统，让重叠区域的像素精准对齐；
-
关键价值：修正相机安装的微小偏移（如角度倾斜、位置偏差），从空间上消除重影；
-
适用场景：相机有轻微安装偏差的场景（如汽车车架检测的多相机布局）；
-
注意：特征点提取需保证重叠区域有明显的特征（如零件的轮廓、标记点），无特征的纯色区域效果差。

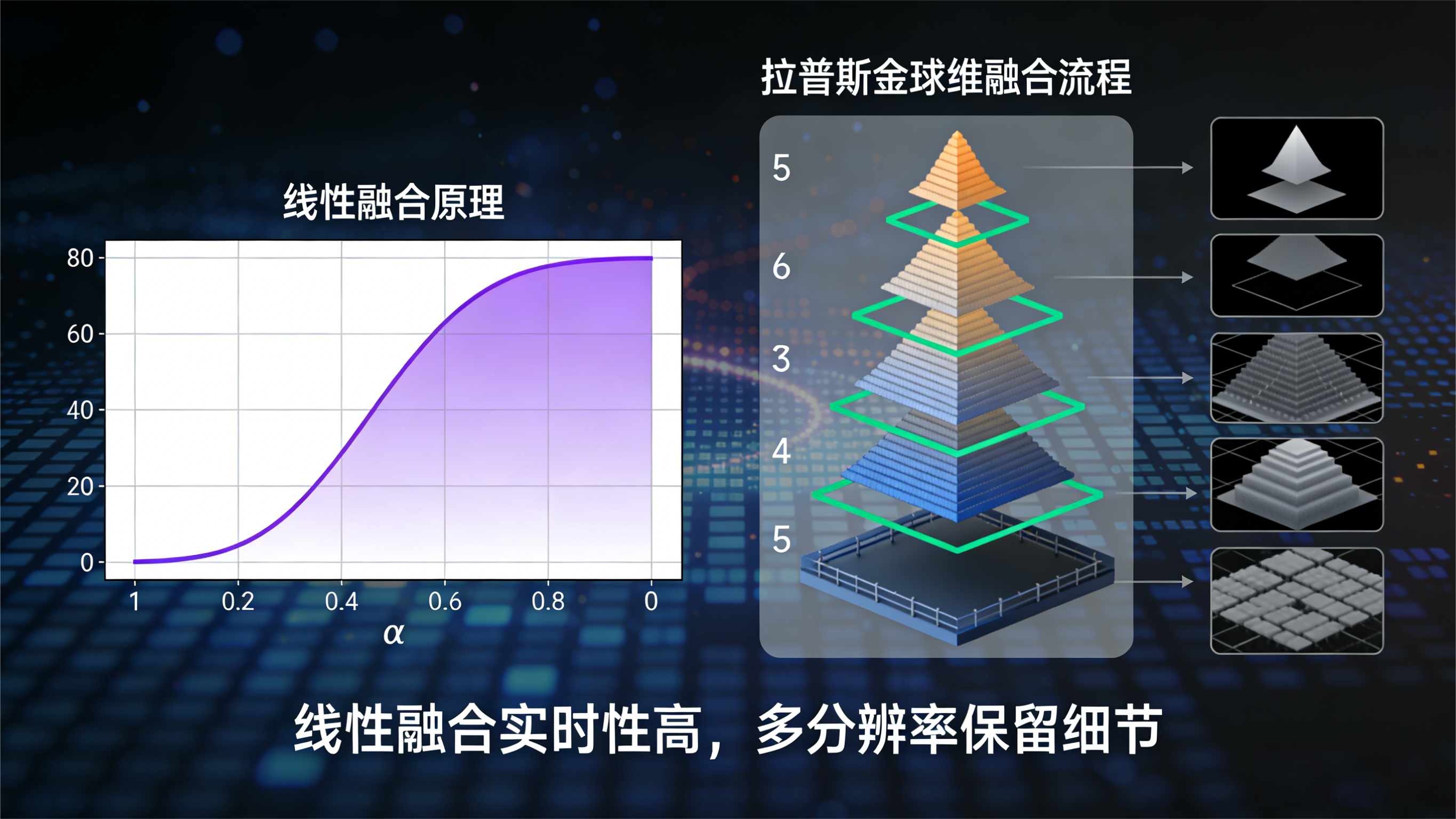

3. 方法3：线性融合（简单融合，快速消缝）
-
核心逻辑：对重叠区域的像素进行加权平均，靠近主相机的像素权重高，靠近副相机的像素权重低，平滑过渡重叠区域；
-
公式 ： I ( x , y ) = α ⋅ I 1 ( x , y ) + ( 1 − α ) ⋅ I 2 ( x , y ) I(x,y) = \alpha \cdot I_1(x,y) + (1-\alpha) \cdot I_2(x,y) I(x,y)=α⋅I1(x,y)+(1−α)⋅I2(x,y) （ α \alpha α 从1线性递减到0）；
-
适用场景：重叠区域较小（10%以内）、已经精准对齐的图像拼接；
-
优势：计算量小，实时性强（单帧处理＜5ms），适合高速产线。
4. 方法4：多分辨率融合（拉普拉斯金字塔，高级消缝）
-
核心逻辑：将两张图像分解为不同分辨率的金字塔图层，在每层图层的重叠区域做融合，最后重构图像；
-
优势：融合后的图像过渡更自然，不会出现线性融合的"模糊感"，能保留图像细节；
-
适用场景 ：对图像细节要求高的场景（如半导体晶圆检测、精密零件拼接）。

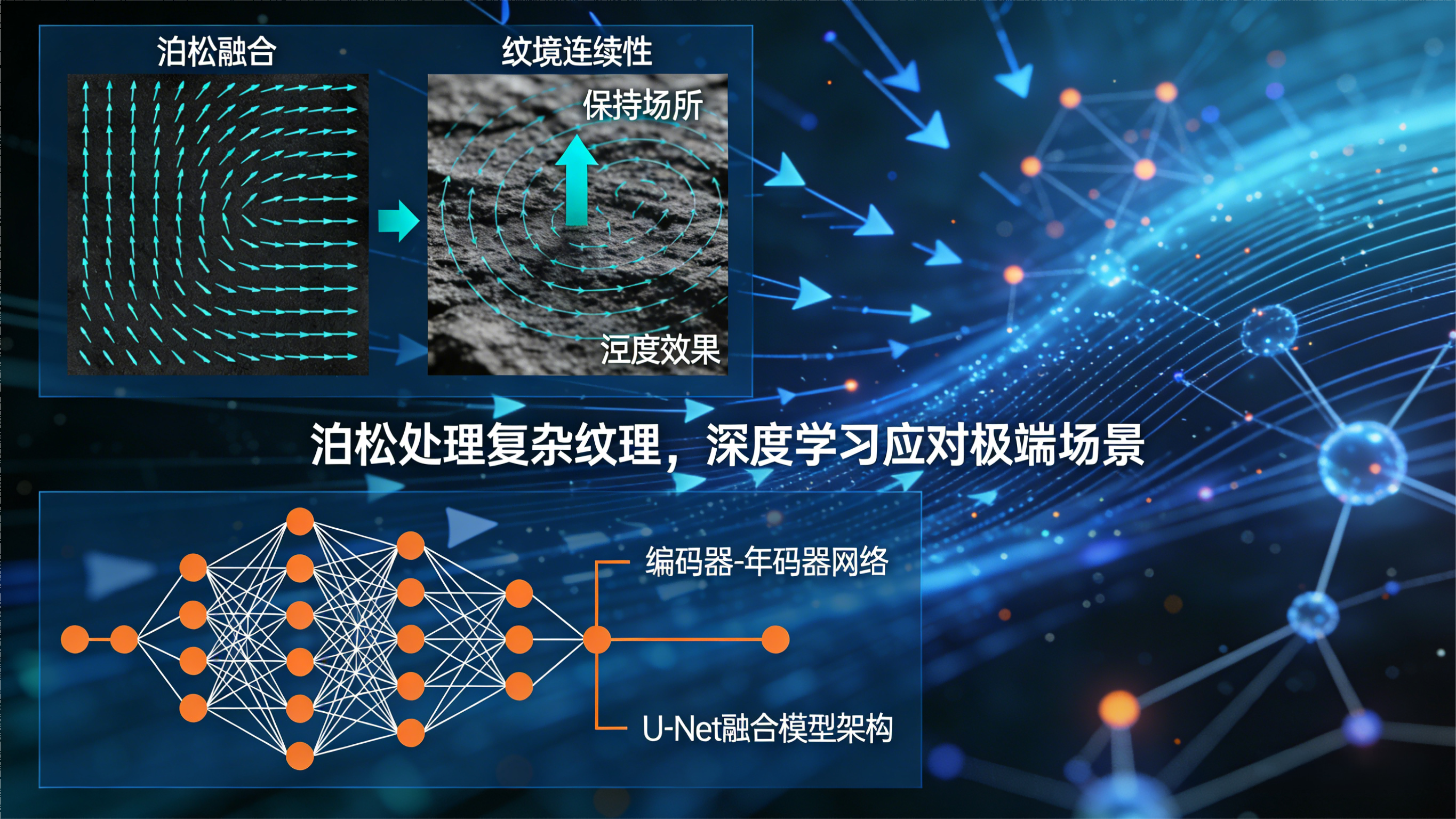

5. 方法5：泊松融合（保留纹理，适配复杂场景）
-
核心逻辑：基于图像的梯度信息，将副相机图像的纹理无缝融合到主相机图像中，保证重叠区域的纹理连续性；
-
关键价值：即使重叠区域有复杂的纹理（如零件的花纹、划痕），也能自然融合，不会出现拼接缝；
-
适用场景：复杂纹理的零件拼接（如木纹板材检测、皮革缺陷检测）。
6. 方法6：深度学习融合（应对极端场景）
-
核心逻辑：用预训练的深度学习模型（如U-Net、GAN）直接学习重叠区域的融合规则，自动输出无缝拼接的图像；
-
优势：能处理传统算法难以应对的场景（如光照剧烈变化、相机型号不同）；
-
落地注意：需要大量标注的拼接样本，适合高要求、大批量的工业场景（如新能源电池模组检测）。
🎯三、实战代码：OpenCV+Halcon实现重叠区域消除（特征点匹配+线性融合）
1. OpenCV实现（特征点匹配+线性融合）
python
import cv2
import numpy as np
def stitch_images_opencv(img1, img2):
"""
多相机图像拼接：特征点匹配对齐+线性融合消除重叠区域
:param img1: 主相机图像（灰度图）
:param img2: 副相机图像（灰度图）
:return: 拼接后的图像
"""
# 1. 提取ORB特征点
orb = cv2.ORB_create(nfeatures=2000)
kp1, des1 = orb.detectAndCompute(img1, None)
kp2, des2 = orb.detectAndCompute(img2, None)
# 2. 特征点匹配（暴力匹配）
bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)
matches = bf.match(des1, des2)
matches = sorted(matches, key=lambda x: x.distance)[:100] # 筛选优质匹配点
# 3. 单应性变换（Homography）
pts1 = np.float32([kp1[m.queryIdx].pt for m in matches]).reshape(-1, 1, 2)
pts2 = np.float32([kp2[m.trainIdx].pt for m in matches]).reshape(-1, 1, 2)
H, mask = cv2.findHomography(pts2, pts1, cv2.RANSAC, 5.0)
# 4. 映射副相机图像到主相机坐标
h1, w1 = img1.shape
h2, w2 = img2.shape
img2_warp = cv2.warpPerspective(img2, H, (w1 + w2, h1))
# 5. 线性融合重叠区域
# 确定重叠区域的列范围
overlap_left = max(0, w1 - w2)
overlap_right = w1
alpha = np.linspace(1, 0, overlap_right - overlap_left) # 权重从1到0线性递减
for col in range(overlap_left, overlap_right):
img2_warp[:, col] = alpha[col - overlap_left] * img1[:, col] + (1 - alpha[col - overlap_left]) * img2_warp[:, col]
# 6. 拼接主相机图像
img2_warp[:h1, :w1] = img1
# 裁剪无效区域
img_stitch = cv2.cvtColor(img2_warp, cv2.COLOR_GRAY2BGR)
gray = cv2.cvtColor(img_stitch, cv2.COLOR_BGR2GRAY)
_, thresh = cv2.threshold(gray, 1, 255, cv2.THRESH_BINARY)
contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
x, y, w, h = cv2.boundingRect(contours[0])
img_stitch = img_stitch[y:y+h, x:x+w]
return img_stitch
# 测试代码
if __name__ == "__main__":
# 读取两张重叠的图像（主相机+副相机）
img1 = cv2.imread("camera1.jpg", 0)
img2 = cv2.imread("camera2.jpg", 0)
# 拼接图像
img_stitch = stitch_images_opencv(img1, img2)
# 保存并显示结果
cv2.imwrite("stitch_result.jpg", img_stitch)
cv2.imshow("Stitch Result", img_stitch)
cv2.waitKey(0)
cv2.destroyAllWindows()2. Halcon实现（特征点匹配+线性融合）
csharp
* 多相机图像拼接：特征点匹配对齐+线性融合消除重叠区域
dev_close_window()
dev_open_window(0, 0, 640, 480, 'black', WindowHandle)
* 1. 读取图像
read_image(Img1, 'camera1.jpg')
read_image(Img2, 'camera2.jpg')
get_image_size(Img1, Width1, Height1)
get_image_size(Img2, Width2, Height2)
* 2. 提取SIFT特征点
gen_empty_obj(Keypoints1)
gen_empty_obj(Keypoints2)
find_sift_points(Img1, Keypoints1, 'octaves', 3, 'contrast_threshold', 0.04, 'edge_threshold', 10)
find_sift_points(Img2, Keypoints2, 'octaves', 3, 'contrast_threshold', 0.04, 'edge_threshold', 10)
* 计算特征描述子
compute_sift_descriptors(Img1, Keypoints1, Descriptors1, 'normalization', 'l2')
compute_sift_descriptors(Img2, Keypoints2, Descriptors2, 'normalization', 'l2')
* 3. 特征点匹配
match_descriptors(Descriptors1, Descriptors2, MatchingPairs, 'nn', 0.7, 'row_dist', 5)
* 筛选匹配点对
select_matching_points(Keypoints1, Keypoints2, MatchingPairs, Points1, Points2)
* 单应性变换
homography_to_3d(Points1, Points2, HomMat2D, 'ransac', 1.0, 0.99, 1000)
* 4. 映射副相机图像
affine_trans_image(Img2, Img2Warp, HomMat2D, 'constant', 'false')
get_image_size(Img2Warp, WidthWarp, HeightWarp)
* 5. 创建拼接画布
gen_image_const(Canvas, 'byte', Width1 + Width2, max(Height1, HeightWarp))
paint_image(Img1, Canvas, Canvas, 0, 0, 'constant')
* 6. 线性融合重叠区域
overlap_left = max(0, Width1 - Width2)
overlap_right = Width1
alpha_step = 1.0 / (overlap_right - overlap_left)
alpha = 1.0
for Col := overlap_left to overlap_right - 1 by 1
* 读取主相机和映射后副相机的像素值
get_grayval(Img1, 0, Col, Gray1)
get_grayval(Img2Warp, 0, Col, Gray2)
* 加权融合
GrayFuse = alpha * Gray1 + (1 - alpha) * Gray2
* 写入画布
set_grayval(Canvas, 0, Col, GrayFuse)
alpha = alpha - alpha_step
endfor
* 7. 绘制映射后的副相机图像
paint_image(Img2Warp, Canvas, Canvas, 0, 0, 'constant')
* 8. 显示结果
dev_display(Canvas)代码关键说明
-
OpenCV版：用ORB特征点实现快速匹配，适合实时性要求高的场景，线性融合保证重叠区域平滑过渡；
-
Halcon版：用SIFT特征点提升匹配精度，更适配工业高精度拼接场景，代码更贴近工业视觉的实际应用。
🎯四、工业落地：3个关键技巧，让拼接更稳定
1. 硬件校准优先，减少算法压力
-
用标准标定板对多相机进行手眼标定，提前修正相机的内参（如畸变）和外参（如位置偏差）；
-
安装相机时用精密支架，减少振动导致的位置偏移，避免频繁重新匹配特征点。
2. 选择合适的重叠区域比例
- 工业场景推荐重叠区域占单相机视野的15%-20%：比例太小，特征点不足，匹配精度低；比例太大，融合计算量增加，实时性下降。
3. 实时性与精度的平衡
-
高速产线（如＞1m/s）：用ORB特征+线性融合，保证单帧处理＜10ms；
-
高精度检测（如半导体晶圆）：用SIFT特征+拉普拉斯金字塔融合，牺牲一点速度换精度。
🎯五、避坑指南：2个常见误区
-
误区1："只靠算法就能解决所有重叠问题"------如果相机参数差异大、安装偏差严重，再优秀的算法也难救，硬件校准才是基础；
-
误区2："重叠区域越小越好"------过小的重叠区域会导致特征点不足，匹配失败，反而出现拼接错位。
🎯六、总结：多相机拼接消除重叠区域的"核心逻辑"
重叠区域不是"麻烦"，而是"拼接精准的关键"。解决重叠问题的核心是：先通过硬件校准和参数归一化，让重叠区域"对齐且无色差"，再通过融合算法让过渡"自然无缝"。
6种方法从易到难，按需选择即可：基础场景用参数归一化+线性融合，高精度场景用特征点匹配+拉普拉斯金字塔融合，极端场景再考虑深度学习。
