在短距离光通信领域，光模块封装工艺直接影响产品性能、成本及应用场景适配性。COB 封装（Chip On Board，板上芯片封装）与同轴工艺作为两种主流技术，在结构设计、性能表现等方面存在显著差异。本文将从核心维度解析二者区别，助力行业选型决策。
1. 结构设计差异

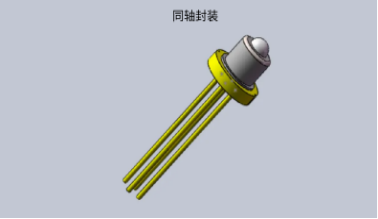

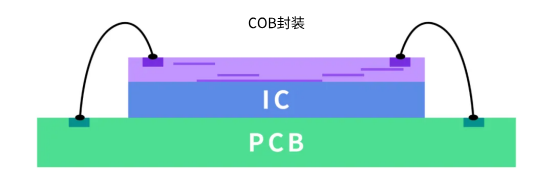

结构设计是二者最直观的差异。COB 封装采用将光芯片、驱动芯片直接贴装在 PCB 板上的方式，通过金线耦合实现电信号互联，无需额外封装基座，整体结构紧凑。而同轴工艺则以同轴连接器为核心，光器件被封装在金属或陶瓷基座内，通过同轴电缆传输信号，结构更偏向模块化组装，具备独立的信号传输通道。
2. 性能表现对比
性能表现上，二者各有侧重。COB 封装因芯片直接贴装，信号路径短，插入损耗更低（通常比同轴工艺低 0.3-0.5dB），且散热效率更优，适合高频、高功率短距离传输场景（如 100G/200G 数据中心互联）。同轴工艺则凭借同轴结构的屏蔽性，抗电磁干扰能力更强，信号稳定性突出，在复杂电磁环境下（如工业控制场景）更具优势，但传输距离较短时，性能优势难以充分发挥。
3. 成本与量产效率
成本与量产效率差异明显。COB 封装简化了组装流程，减少了基座、连接器等零部件使用，物料成本降低约 15%-25%，且适合大规模自动化生产，量产效率更高。同轴工艺涉及精密零部件组装，对生产精度要求更高，物料及人工成本偏高，更适用于小批量、定制化需求场景。
4. 应用场景适配
应用场景适配性不同。COB 封装凭借高性价比、高集成度，成为数据中心、云计算等大规模短距离互联场景的首选；而同轴工艺因稳定性强、抗干扰性好，更广泛应用于工业光通信、车载光模块等对环境适应性要求严苛的短距离传输场景。
5. 选型决策总结
综上，短距离光模块 COB 封装与同轴工艺的区别集中在结构、性能、成本及应用场景四大维度。选型时需结合实际需求，若追求高性价比与量产效率，优先选择 COB 封装；若侧重抗干扰性与环境适应性，同轴工艺更具优势。
