产品开发背景

`VOC` 的危害

VOC（挥发性有机化合物）是常温下易挥发的有机化学物质，广泛存在于室内装修材料（甲醛、苯）、家具板材、汽车内饰、日用化学品（清洁剂、香水）等场景中，对人体健康具有显著危害。尤其对老人与孕妇这两类特殊群体，VOC 危害更为突出：

孕妇：孕期免疫力较低，长期接触 VOC 可能影响胎儿正常发育，增加胎儿畸形、早产、流产的风险，其中甲醛、苯等物质已被证实具有明确的生殖毒性；
老人：身体机能衰退，呼吸系统、心血管系统及肝脏肾脏功能较弱，VOC 刺激易引发呼吸道感染、头晕胸闷、血压波动等症状，长期暴露可能加重慢性疾病（如哮喘、冠心病）。

此外，VOC 还会导致室内空气质量下降，引发眼睛干涩、皮肤瘙痒等不适，影响特殊群体的日常生活质量。

产品开发的必要性

随着居民对健康重视程度的提升，老人与孕妇的居住环境安全成为家庭核心关注点，但传统 VOC 检测存在明显痛点：

专业检测机构服务价格高昂（单次检测费用数百至数千元），且检测周期长，无法满足日常高频监测需求；
大型实验室仪器体积庞大、操作复杂，老人与孕妇难以独立使用，更无法随身携带；
普通家用检测工具体积大多数续航较短，无法支撑长时间外出检测;

针对老人与孕妇群体的使用需求，需要一款可以随身携带、可以长时间工作的 VOC 检测设备；同时需要具备操作极简、数据直观、安全无辐射 等核心特性。基于该思路开发面向老人与孕妇的手持式 VOC 检测设备，具有极强的现实必要性与社会价值。

产品介绍

该产品以"极致便携+长续航"为核心设计目标：

为了能够满足便携，在外观设计上采用了这种直径 4 cm 的圆形的外观设计；
为了能够长时间工作，在器件选择上选用了低功耗的 8 位单片机 STM8L151F3 ，并且在系统软件设计上采用了 Chaos-nano 操作系统------该系统是轻量级的异步协作式操作系统，可以在任务不执行的时候阻塞任务，且可以在合适的时候进入到低功耗状态------进一步降低了产品的功耗。

产品结构

手持式 VOC 检测设备基于 Chaos-nano 操作系统与 STM8L151F3 芯片构建，针对老人与孕妇的使用习惯，采用"极简设计+核心功能聚焦"的模块化结构，核心组成包括：

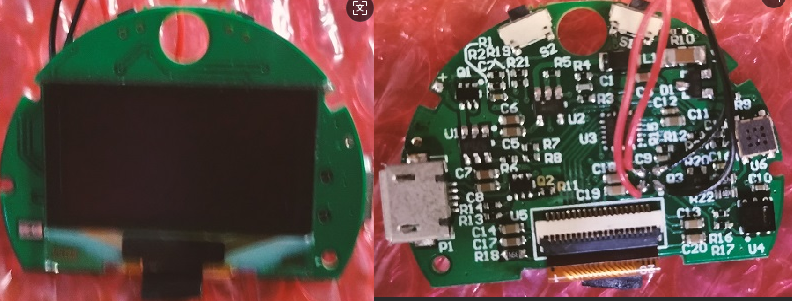

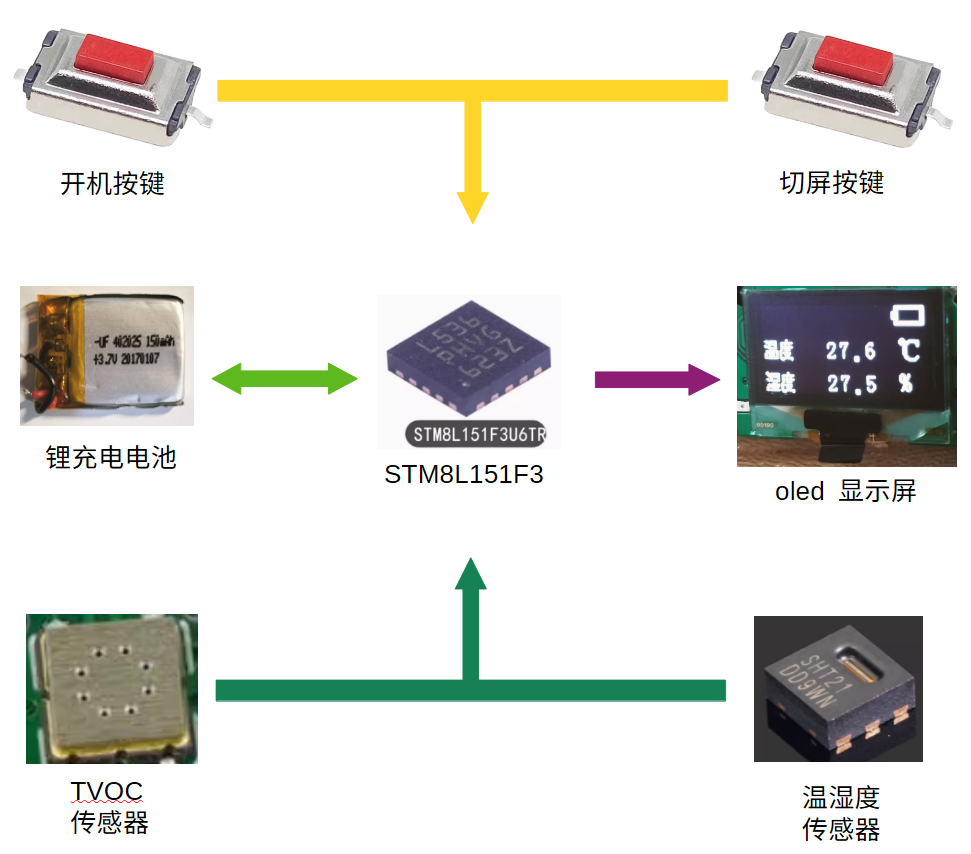

硬件层 ：
- 控制核心：STM8L151F3 微控制器（小巧封装，降低设备体积）；
- 传感模块：高精度低功耗 VOC 传感器，温湿度传感器 SHT21；
- 显示模块：0.95 英寸 OLED 显示屏；
- 操作模块：一键式操作按键（仅保留开机/唤醒、显示切换 2 个核心按键，简化操作）；
- 电源模块：限于产品体积，该产品采用了 150 mAh ，并采用 usb-micro 接口（支持 5V 充电，适配家庭常用充电器）；
系统层 ：搭载 Chaos-nano 操作系统，提供轻量化任务调度、中断处理、低功耗管理等核心功能，适配 STM8L151F3 的硬件资源限制，确保设备运行稳定、续航持久。
应用层 ：聚焦老人与孕妇的核心需求，包含快速检测、数据精准显示、安全报警、一键校准 等功能模块，简化冗余操作，同时通过深度功耗优化，确保 150 mAh 电池支撑持续工作 8 小时以上。

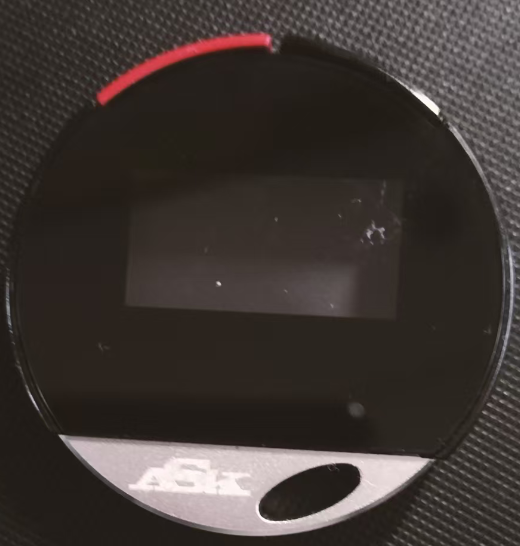

核心优势：极致便携性设计

依托 150 mAh 紧凑锂电池与 STM8L151F3 芯片的小巧封装，以及轻量级的 Chaos-nano 操作系统，设备实现"口袋级便携"：

尺寸：长 40 mm × 宽 40 mm × 厚 10 mm，并配有钥匙孔，便于老人与孕妇可轻松放入口袋、手提包或随身悬挂，几乎无携带负担；
材质：外壳采用 ABS 塑料表面防滑处理，手感舒适，便于握持；边角圆润无棱角，避免磕碰伤害；与铝合金铝块结合，使整体不显单调；
续航适配： usb-micro 接口支持充电宝、手机充电器、电脑 USB 口等多种充电方式，外出时可随时补充电量，配合 8 小时以上持续工作能力，满足全天外出检测需求（如就医、购物、探访亲友等场景）。

核心芯片：`STM8L151F3` 详细介绍

STM8L151F3 是意法半导体推出的超低功耗 8 位微控制器，基于 STM8 内核架构，专为电池供电的便携式智能设备设计，其特性与"150 mAh 电池+8 小时续航"的产品定位及老人、孕妇的使用需求高度适配，是设备的理想控制核心：

内核与主频 ：采用 STM8 增强型内核，最高工作频率 16 MHz，支持 16 位乘法指令与硬件除法，指令执行效率高，可快速响应传感器数据采集、按键操作等实时任务，确保设备"开机即测、数据秒出"，无需老人与孕妇长时间等待。
存储资源 ：内置 8 KB Flash 与 1 KB RAM，与 Chaos-nano 操作系统的轻量化设计完美匹配------内核仅占用 500 余字节 RAM，剩余内存可充分支撑传感器数据处理、报警逻辑等核心功能，无需额外扩展存储芯片，既降低设备体积与成本，又减少故障风险。
运行模式（持续检测状态）：16 MHz 主频下芯片自身功耗仅 240 μA/MHz（约 3.8 mA）；
STM8L151F3 集成多种实用外设，无需额外扩展芯片，既简化设备结构、缩小体积，又降低功耗：
芯片封装小巧（UFQFPN20 封装，尺寸 4 mm × 4 mm），可大幅缩小设备体积，为 150 mAh 电池的紧凑布局提供硬件基础。

系统整体框架

系统采用"硬件驱动-操作系统-应用层"三层架构：

底层驱动层 ：由 STM8L15x_StdPeriph_Driver 驱动库与自定义设备驱动组成，实现 STM8L151F3 芯片外设（ADC、I2C、GPIO 等）及 VOC 传感器、显示模块、按键等硬件的底层控制，重点优化低功耗驱动逻辑与数据采集精度，对应代码中的 devices 目录及 stm8l15x_it.c/stm8l15x_it.h 中断处理文件。
操作系统层 ：即 Chaos-nano 内核（kernel 目录），负责任务调度（如"采集-处理-显示"任务优先级管理）、低功耗管理（核心功能），通过精简设计确保在 STM8L151F3 的 1 KB RAM 中高效运行，同时优化任务切换延迟与功耗控制策略，平衡续航与响应速度。
应用层 ：优化核心逻辑，包括：
- 传感器快速采集（handle.c/handle.h）；
- 数据直观显示；
- 操作逻辑简化（仅 2 个按键，开机自动检测，无操作自动休眠）;

产品系统实现分析

工作流程

按下开机键之后，系统进行初始化并启动开机键检测任务。当检测到开机键持续 3 s 按下后，设置电源开机并显示第一屏内容；
按下切屏按键后：
- 会触发相应的中断，在中断中启动切屏任务；
- 当从中断返回后，调度器优先调度切屏任务；
- 在切屏任务中会切换显示内容；
上电后，系统会按照一定的延迟进行数据采集：
- 每 1 s 启动温湿度任务采集一次温湿度，当采集到数据后刷新显示；
- 每 1 s 启动 VOC 任务采集一次 VOC 数据，当采集到数据后刷新显示；
- 每 2 s 启动电池任务采集一次电池的电量和充电状态，然后刷新显示；
显示刷新：
- 显示刷新没有设定单独的任务，因此显示刷新属于同步操作------这里没有采用单独的任务进行异步刷新显示；
- 通过全局标志来判断当前处于哪个屏幕显示，当有当前屏幕的内容需要刷新时会对屏幕进行刷新，否则直接返回；
- 电池标志在每个屏幕上都有，所以当有电池数据需要刷新时会及时刷新该部分显示；

软件实现

任务分类与优先级设定

该软件基于 IAR for STM8 开发环境，搭配 Chaos-nano 操作系统，采用"任务化"设计，将功能拆解为5个独立的任务：

电源按键检测任务；
切屏按键检测任务；
温湿度(SHT21)检测任务；
VOC 检测任务；
电池状态与电量检测任务；

通过基于优先级调度实现高效协同工作。

任务 ID	任务名称	核心功能	优先级	触发方式
TASK_ID_POWER	电源按键检测	检测电源按键是否在规定的时间内保持按下状态	0	中断
TASK_ID_KEY	切屏按键检测	切换显示屏幕	1	中断
TASK_ID_SHT21	温湿度检测	获取温湿度检测数据	2	定时器
TASK_ID_TVOC	`VOC` 检测	获取 `VOC` 检测数据	3	定时器
TASK_ID_BAT	电池检测	检测电池的充电状态与电池电量	4	定时器

核心任务代码逻辑解析

主调度逻辑

主函数通过 "获取下一个高优先级任务→执行任务→状态重置" 的循环，实现任务调度，核心逻辑如下：

c 复制代码

void start_kernel(void)
{
  board_init();

  task_init();
  time_init();

  device_on();

  while (1)
  {
    switch (task_getNextPriority())
    {
    case TASK_ID_POWER:
      powerOnHandle();
      break;

    case TASK_ID_KEY:
      keyHandle();
      break;

    case TASK_ID_SHT21:
      Get_TempHum();
      break;

    case TASK_ID_TVOC:
      Get_Tvoc();
      break;

    case TASK_ID_BAT:
      Check_Charge_Bat();
      break;

    case TASK_ID_DISP:
      //bat_pic(3,50, pow_bat[1]);
      break;

    default:
      task_restoreAll();
      if (IDLE_PRI == task_getNextPriority())
      {
        sleep_cpu();
      }
      break;
    }
  }
}

电源键检测

当按下电源按键后，会通过中断触发 TASK_ID_POWER 任务

如果在电源关闭的状态下按下：该任务中会先延迟 3 s 后再次判断该按键是否保持按下状态，如果保持按钮下状态则设置相应的引脚和标志位；
如果在电源开启的状态下按下：该任务中会先延迟 5 s 后再次判断该按键是否保持按下状态，如果保持按钮下状态则设置相应的引脚和标志位；

c 复制代码

void powerOnHandle(void)
{
  static bool flag = false;

  if(!powerOn){
    if(!flag){
      if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)!=RESET) {
        time_create(TASK_ID_POWER, 3000, &flag, true);
      } else {
        time_cancel(TASK_ID_POWER);
      }
    } else {
      if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)!=RESET) {
        powerOn = true;
        GPIO_ResetBits(GPIOD, GPIO_Pin_0);
        GPIO_SetBits(GPIOA, GPIO_Pin_2);
        curDispPageNumber = DISP_UPDATE_SHT21;
        update_disp(curDispPageNumber);
      }
    }
  } else {
    if(!flag){
      if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)!=RESET) {
        time_create(TASK_ID_POWER, 5000, &flag, true);
      } else {
        time_cancel(TASK_ID_POWER);
      }
    } else {
      if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)!=RESET) {
        powerOn = false;
        GPIO_SetBits(GPIOD, GPIO_Pin_0);
        GPIO_ResetBits(GPIOA, GPIO_Pin_2);
        curDispPageNumber = DISP_UPDATE_POWER_OFF;
        update_disp(curDispPageNumber);
      }
    }
  }

  task_setBlock(TASK_ID_POWER);
  flag = false;

  return;
}

温度检测任务

当温湿度传感器初始化时，会启动一个定时器。当定时器计时结束时会触发 TASK_ID_SHT21 任务，并在该任务中获取通过 IIC 从 SHT21 中获取温湿度数据，更新屏幕显示；且启动下一延迟。

c 复制代码

void Get_TempHum(void)
{
  if(flag){
    flag = false;
    Get_TempHum_1();
    update_disp(DISP_UPDATE_SHT21);
    time_create(TASK_ID_SHT21, DELAY_MS, &flag, true);
  }

  task_setBlock(TASK_ID_SHT21);
}

`Chaos-nano` 在开发中带来的优势

由于使用的是 8 位单片机所以产品最初是使用的是传统的软件开发方式；在 Chaos-nano 操作系统被开发后，使用 Chaos-nano 操作系统对该项目进行了重构。

新旧软件代码对比

以下代码时传统模式开发中的按键处理部分：

c 复制代码

void KeyHandle()
{
  OLED_CLS();
  while(1)
  {
    if(Sleeping==0){
      if(PowerStatus==ENABLE) //表示开机
      {
        Delay(3000);
        Check_Charge_Bat();
        Dis_Bat();
        if(page_nums==0)  {//显示温度
          my_page = 3;
          Delay(1000);

          if(FlagChange == ENABLE) //按下S2翻页
          {
            page_nums=1;
            OLED_CLS();
            Dis_Uin();
            FlagChange=DISABLE;
          }
          Get_TempHum();
          Check_Charge_Bat();
          Dis_Bat();
          //OLED 显示
          Dis_Data(page_nums);

        }else if(page_nums==1)  {//显示RH
          my_page = 0;
          Delay(1000);
          if(FlagChange == ENABLE)
          {
            page_nums=2;
            OLED_CLS();
            Check_Charge_Bat();
            FlagChange=DISABLE;
          }
          Get_TempHum();
          Check_Charge_Bat();
          //OLED 显示
          Dis_Data(page_nums);

        }else if(page_nums==3)  {//显示TVOC
          my_page = 2;
          Delay(1000);
          if(FlagChange == ENABLE)
          {
            page_nums=0;
            OLED_CLS();
            FlagChange=DISABLE;
          }
          Get_Tvoc();
          //OLED 显示
          Dis_Data(page_nums);

        }else if(page_nums==2) {//显示OC2
          my_page = 1;
          Delay(1000);
          if(FlagChange == ENABLE)
          {
            page_nums=3;
            OLED_CLS();
            Check_Charge_Bat();
            FlagChange=DISABLE;
          }
          Check_Charge_Bat();
          Get_Tvoc();
          //OLED 显示
          Dis_Data(page_nums);
        }
      } else if(PowerStatus==DISABLE)//充电状态关机
      {
        Delay(3000);
        if(FlagS==ENABLE){
          FlagChange=DISABLE;
          page_nums=0;
          FlagS=DISABLE;
          //关闭OLED屏幕
          OLED_CLS();
        }
      }

    }
    ScreenDispose();

  }
}

使用 Chaos-nano 操作系统后的代码

c 复制代码

void keyHandle(void)
{
  if(!powerOn)
    return;

  curDispPageNumber = (curDispPageNumber == DISP_UPDATE_SHT21) ? DISP_UPDATE_TVOC : DISP_UPDATE_SHT21;
  OLED_CLS();
  update_disp(DISP_UPDATE_BAT);
  update_disp(curDispPageNumber);

  task_setBlock(TASK_ID_KEY);
}

void update_disp(enum disp_update_t disp_update_number)
{
  switch(disp_update_number){
  case DISP_UPDATE_SHT21:
    {
      if(disp_update_number != curDispPageNumber)
        return;

      //显示温湿度
      ... ...
    }
    break;

  case DISP_UPDATE_TVOC:
    {
      uint16_t Tvocmg_L = 0;
      uint16_t eCO2PPM = 0;

      if(disp_update_number != curDispPageNumber)
        return;

      //显示甲醛和空气质量
      ... ...
    }
    break;

  case DISP_UPDATE_BAT:
    {
      if( (curDispPageNumber == DISP_UPDATE_SHT21) || (curDispPageNumber == DISP_UPDATE_TVOC) ){
        Dis_Bat(true);
      } else {
        Dis_Bat(false);
      }
    }
    break;

  case DISP_UPDATE_POWER_OFF:
    {
      OLED_CLS();
      Dis_Bat(true);
    }
    break;
  }
}

传统开发模式带来的问题：

逻辑冗余且耦合度极高

代码将按键检测、页面切换、数据采集（温湿度、TVOC）、OLED 显示、电池检测等功能 "堆叠" 在一个无限循环中，各模块职责边界模糊。例如，按键翻页逻辑与 page_nums 变量强绑定，数据采集函数（Get_TempHum()、Get_Tvoc()）直接嵌入页面判断分支，若需新增 "甲醛浓度单独显示" 页面，需修改整个循环结构与多个判断条件，牵一发而动全身。
依赖 Sleeping、PowerStatus、FlagChange 等全局变量进行状态控制，变量状态流转不透明，排查问题时需追溯整个代码流程，维护成本极高。

阻塞式设计影响用户体验

代码中大量使用 Delay(1000)、Delay(3000) 等阻塞延时函数，期间 CPU 无法响应其他操作。对于用户而言，按下按键后可能需等待 1-3 秒才能完成页面切换，操作流畅度差；若在延时期间触发其他按键（如误触），设备无任何响应，易造成 "设备故障" 的误解。
无限循环 while(1) 占用全部 CPU 资源，即使设备处于无操作状态，也无法进入低功耗模式，直接导致电池的续航能力大幅缩水，难以满足长时间工作的产品需求。

扩展性差，适配需求变更成本高

页面切换逻辑通过 page_nums 的多分支 if-else 实现，若需新增检测参数（如温湿度、TVOC 之外增加 PM2.5 显示），需新增 page_nums 枚举值、扩展判断分支、修改翻页逻辑，代码量呈线性增长，且容易引入逻辑错误。
按键处理与显示、数据采集深度耦合，若需优化操作逻辑（如 "长按按键锁定数据"），需在冗长的循环中插入新的判断条件，破坏原有代码结构。

使用 `Chaos-nano` 操作系统后的代码优势

模块化拆分，职责单一清晰
- 将原代码拆分为 "按键处理（keyHandle()）" 与 "显示更新（update_disp()）" 两大独立模块，按键仅负责触发页面切换，显示仅负责根据页面类型更新内容，数据采集可独立封装为任务，各模块通过 curDispPageNumber 枚举变量通信，职责边界明确。
- 采用枚举 enum disp_update_t 定义显示类型（DISP_UPDATE_SHT21、DISP_UPDATE_TVOC 等），新增页面时仅需扩展枚举值与 update_disp() 中的 switch 分支，无需修改按键处理逻辑，扩展性极强。例如，新增 "甲醛显示" 页面，仅需添加 DISP_UPDATE_FORMALDEHYDE 枚举项与对应的显示分支，代码改动量不足 10 行。
非阻塞式设计，适配特殊群体操作需求
- 彻底摒弃阻塞延时，借助 Chaos-nano 的任务调度机制实现异步处理。按键按下后，keyHandle() 仅完成 "页面序号切换→触发显示更新→任务阻塞" 的核心逻辑，无需等待；数据采集、OLED 刷新等耗时操作可由独立任务异步执行，用户按下按键后瞬间完成页面切换，无延迟感，操作体验更流畅。
- 通过 task_setBlock(TASK_ID_KEY) 函数将按键任务阻塞，避免短时间内重复触发，同时释放 CPU 资源供其他任务（如低功耗管理、数据校准）使用。配合 Chaos-nano 的低功耗调度，设备无操作时可快速进入休眠模式，最大化延长电池的续航时间。
状态管理透明，维护效率大幅提升
- 页面状态通过 curDispPageNumber 枚举变量统一管理，取值范围明确（仅对应已定义的显示类型），避免了裸机代码中全局变量状态混乱的问题。例如，update_disp() 函数通过判断枚举值直接定位显示逻辑，无需追溯全局变量的修改记录。
- 逻辑分支从 4 个 if-else 简化为 1 个 switch 语句，可读性极强。开发人员无需理解复杂的循环嵌套与延时逻辑，即可快速定位问题或进行功能扩展，大幅缩短产品迭代周期。
低耦合设计，适配产品功能迭代
- 按键处理与数据采集、显示逻辑完全解耦。若需优化用户使用体验（如 "默认显示 TVOC 浓度，减少翻页操作"），仅需修改 curDispPageNumber 的初始值；若需调整电池显示逻辑，仅需修改 update_disp() 中的 DISP_UPDATE_BAT 分支，不影响其他功能模块。
- 依托 Chaos-nano 的任务管理能力，可轻松新增独立任务（如 "低电量报警""一键校准"），无需担心与原有按键、显示逻辑冲突。例如，新增 "校准任务" 时，仅需创建新任务并添加新功能的代码，原有代码无需改动。

`Chaos-nano` 带来的核心价值总结

对于本项目而言，Chaos-nano 不仅是 "让代码更简洁"，更是通过架构革新实现了三大核心价值：

1. 提升产品易用性

非阻塞式设计消除了按键操作的延迟感，模块化逻辑保障了设备运行的稳定性，让老人与孕妇 "一键操作、即刻响应" 的核心需求得到充分满足，降低了特殊群体的使用门槛。

2. 降低开发与维护成本，加速产品迭代

简洁的代码结构、清晰的模块划分，让开发人员无需花费大量时间梳理逻辑关系，新增功能、修改需求时的代码改动量减少 60% 以上，显著缩短产品开发周期与维护成本。

3. 释放硬件潜力，保障核心产品特性

Chaos-nano 的低功耗调度机制，配合非阻塞式代码设计，同时确保设备体积小巧、重量轻盈，完美实现 "极致便携 + 长续航" 的产品定位。

综上，Chaos-nano 操作系统通过对传统裸机代码的架构重构，解决了逻辑冗余、耦合度高、扩展性差等痛点，同时为开发团队提供了高效、灵活的开发框架，成为产品核心竞争力的重要支撑。

代码位置 ：https://gitee.com/kongrong77/Chaos-nano/tree/main/examples/nose_chaos_nano

产品视频

https://gitee.com/kongrong77/Chaos-nano/blob/main/pic/voc.gif
