前言

本文学习elk架构

一、ELK架构概念

1.1 ELK组成与原理

ELK 是 Elasticsearch、Logstash、Kibana 的缩写，这三个工具组合在一起，用于数据收集、存储、搜索和可视化分析。它们的角色如下：

Elasticsearch：核心搜索和分析引擎，负责存储数据并提供快速的全文搜索和分析功能。

Logstash：数据收集和处理管道，能够从各种来源（如日志文件、数据库）收集数据，并进行过滤和转换，然后将其发送到Elasticsearch。

Kibana：数据可视化工具，提供图形界面来展示和分析存储在Elasticsearch中的数据，支持创建各种图表和仪表板。

Filebeat：帮助logstash进行数据收集。

大致理解：先由L（logstash）进行数据的收集，并对数据进行处理（过滤与格式化），之后发给E（elasticsearch），E是一个搜索引擎，负责全文搜索与数据的存储，最后是K（kibana）用于从E中提取数据形成可视化界面，但是logstash搜集数据比较吃性能，对于高并发量的情况会吃力，因此通常会在需要Filebeat进行帮助收集数据。

1.2 Elasticsearch

ElasticSearch：是基于Lucene（一个全文检索引擎的架构）开发的分布式存储检索引擎，用来存储各类日志。

Elasticsearch 是用 Java 开发的，可通过 RESTful Web 接口，让用户可以通过浏览器与 Elasticsearch 通信。

Elasticsearch是一个实时的、分布式的可扩展的搜索引擎，允许进行全文、结构化搜索，它通常用于索引和搜索大容量的日志数据，也可用于搜索许多不同类型的文档。

1.2.1 核心功能

全文搜索：Elasticsearch最广为人知的功能是全文搜索。它能够对文本数据进行快速的全文索引和搜索，是实现复杂搜索功能的理想工具。

实时数据分析：支持实时的数据更新和查询，适合用于日志分析、监控数据的实时处理等场景。

分布式架构：Elasticsearch基于分布式架构设计，支持跨集群的数据存储和检索，使其在扩展性和性能上具有很大优势。

RESTful API：Elasticsearch使用简单的HTTP接口（RESTful API），支持通过各种语言和平台进行集成。

1.2.2 架构与组件

1、集群（Cluster）：一个或多个Elasticsearch节点（实例）组成一个集群，集群中的所有节点协同工作，共享数据和负载。

2、节点（Node）：运行Elasticsearch的单个实例，节点可以有不同的角色（如主节点、数据节点等），负责存储数据和处理查询。

3、索引（Index）：一个索引类似于传统数据库中的一个表，包含了一个数据集。每个索引都有唯一的名称，用于引用其中的文档。

4、文档（Document）：Elasticsearch中的最小数据单元，每个文档是一个JSON格式的对象，存储在索引中。

5、分片（Shard）：每个索引可以被分割为多个分片（shards），每个分片是一个Lucene索引。分片提供了数据的分布和并行处理能力，确保系统的高可用性和可扩展性。

6、副本（Replica）：每个分片都可以有一个或多个副本，用于数据冗余和提高系统的容错能力。

1.2.3 使用场景

1、日志和事件数据分析：适合处理大规模的日志、事件流数据，提供实时的查询和分析能力。常与Logstash和Kibana（组成ELK Stack）一起使用。

2、全文搜索应用：如电子商务网站中的产品搜索，社交媒体平台的用户内容搜索。

3、监控和报警系统：通过与Kibana等工具结合，提供数据的可视化和实时监控功能。

4、商业智能（BI）：支持复杂数据查询和分析，帮助企业从数据中获取洞察。

1.2.4 Elasticsearch特点与缺点

优点：

1、高性能：得益于Lucene的底层支持，Elasticsearch在处理全文搜索和分析操作时性能非常优越。

2、易扩展：其分布式架构设计使得集群可以随着数据量的增长而轻松扩展。

3、灵活性强：支持多种数据类型和复杂查询语法，可以适应各种不同的应用需求。

4、开放源代码：免费且活跃的社区支持，用户可以自由定制和扩展。

缺点：

1、资源消耗：作为一个内存密集型应用，Elasticsearch对硬件资源的要求较高，尤其在处理大量数据时。

2、学习曲线：虽然Elasticsearch易于集成，但对于新手来说，理解其复杂的查询DSL（DomainSpecific Language）和架构可能需要一些时间。

3、管理复杂性：在大型分布式集群环境中，管理和调优Elasticsearch需要相当的专业知识

3、Logstash介绍

Logstash 作为数据收集引擎。它支持动态的从各种数据源搜集数据，并对数据进行过滤、分析、丰富、统一格式等操作，然后将处理后的数据发送到存储或分析系统（例如Elasticsearch）。

Logstash 由 Ruby 语言编写，运行在 Java 虚拟机（JVM）上，是一款强大的数据处理工具， 可以实现数据传输、格式处理、格式化输出。Logstash 具有强大的插件功能，常用于日志处理。

3.1 主要特点

1.数据收集：

Logstash能够从多种数据源（如日志文件、数据库、消息队列等）收集数据。

它支持各种输入插件，这些插件帮助你从不同的系统或服务中提取数据。

2.数据处理：

Logstash使用过滤器插件来处理数据，可以对数据进行清洗、格式转换、字段解析等操作。支持丰富的数据处理操作，比如正则表达式解析、日期转换、字段拆分和合并等。

3.数据输出：

处理后的数据可以被发送到多种输出目标，如Elasticsearch、关系型数据库、消息队列、文件系统等。输出插件的灵活性使得Logstash能够与各种系统集成。

4. 可扩展性：

Logstash的架构允许通过插件轻松扩展和自定义，插件包括输入插件、过滤器插件、输出插件和编码插件等。

5. 实时处理：

Logstash支持实时数据处理，适用于需要快速数据流的场景，比如实时日志监控、数据流分析等。

1.4 Kiabana 介绍

Kibana 通常与 Elasticsearch 一起部署，Kibana 是 Elasticsearch 的一个功能强大的数据可视化Dashboard，Kibana 提供图形化的 web 界面来浏览Elasticsearch 日志数据，可以用来汇总、分析和搜索重要数据。它为用户提供了交互式仪表盘、图表和报告功能，用于更好地理解数据

Kibana 的工作原理

1.数据存储在 Elasticsearch 中

Kibana 本身不存储数据，而是通过 Elasticsearch 查询和检索存储的数据。Elasticsearch 是Kibana 的数据源，数据可以从不同来源（如 Logstash、Beats、API 等）存储到Elasticsearch 中。

2.查询和分析

用户在 Kibana 中执行查询时，Kibana 会向 Elasticsearch 发送查询请求。查询可以使用Kibana Query Language (KQL) 或 Lucene 查询语法。

3.数据可视化和展示

查询结果返回后，Kibana 会通过各种可视化工具（如图表、地图、仪表盘等）展示数据，帮助用户快速理解和分析数据。

二、ELK部署实操

2.1 环境配置

10.0.0.6 Elasticsearch、node（ Elasticsearc的可视化界面）

10.0.0.7 Elasticsearch、kibana、node（ Elasticsearch的可视化界面）

10.0.0.8 logstash、apache

10.0.0.9 Filebeat

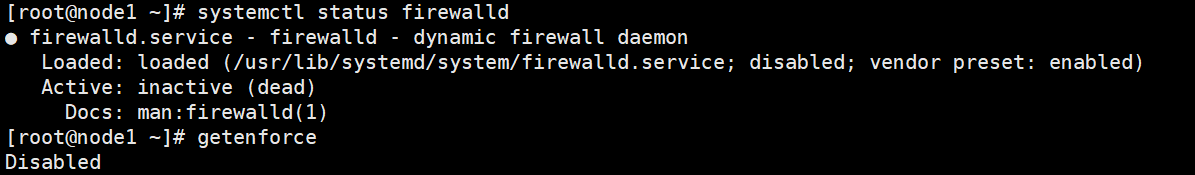

关闭防火墙与网络安全服务

java安装

yum insatll -y java ------------------------下载java

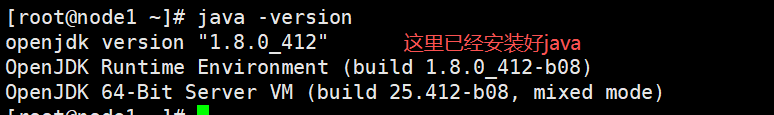

java -version ------------------------查看java安装信息

2.2 Elasticsearch部署

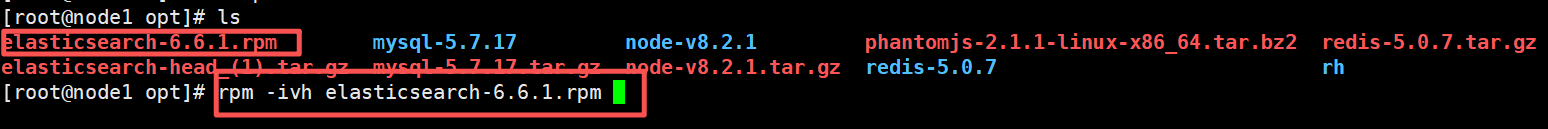

2.2.1 安装Elasticsearch

将Elasticsearch安装包放至/opt下

tar zxvf 解压Elasticsearch安装包

2.2.2 修改elasticsearch配置文件（修改配置文件一定要备份）

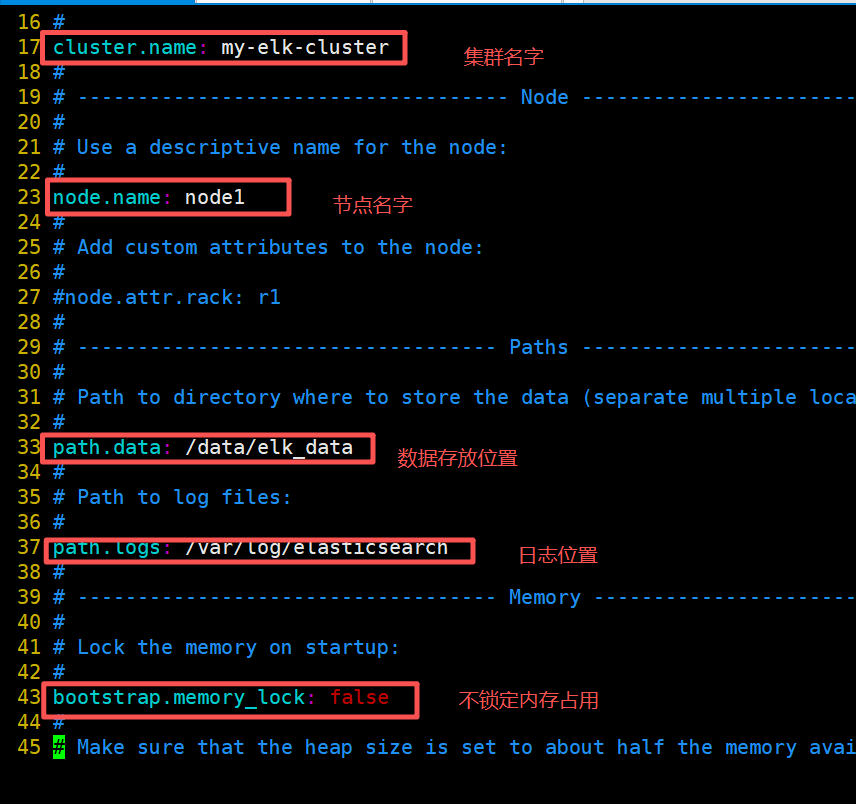

vim /etc/elasticsearch/elasticsearch.yml---------------编辑elasticsearch配置文件

cp /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml_bak------------------------备份配置文件

cluster.name: my-elk-cluster ------------------------ 17行指定集群名字

node.name: node1 ---------------------23行指定节点名字

path.data: /data/elk_data ------------------------33行指定数据存放路径

path.logs: /var/log/elasticsearch/ ------------------------37行指定日志存放路径

bootstrap.memory_lock: false ------------------------------43行改为在启动的时候不锁定内存

network.host: 0.0.0.0 ------------------------------55行设置监听地址，改为监听所有地址

http.port: 9200 ------------------------------elasticsearch服务的默认监听端口为9200

discovery.zen.ping.unicast.hosts: ["node1", "node2"] ------------------------指定要发现的节点 node1、node2

mkdir -p /data/elk_data ------------------------------创建存放数据位置

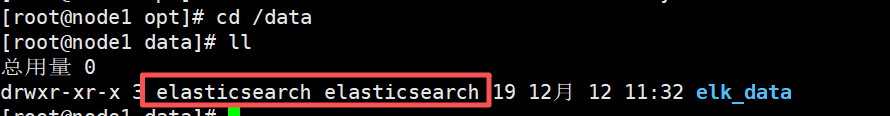

chown elasticsearch:elasticsearch /data/elk_data/ ------------------------修改数据文件的属主与属组

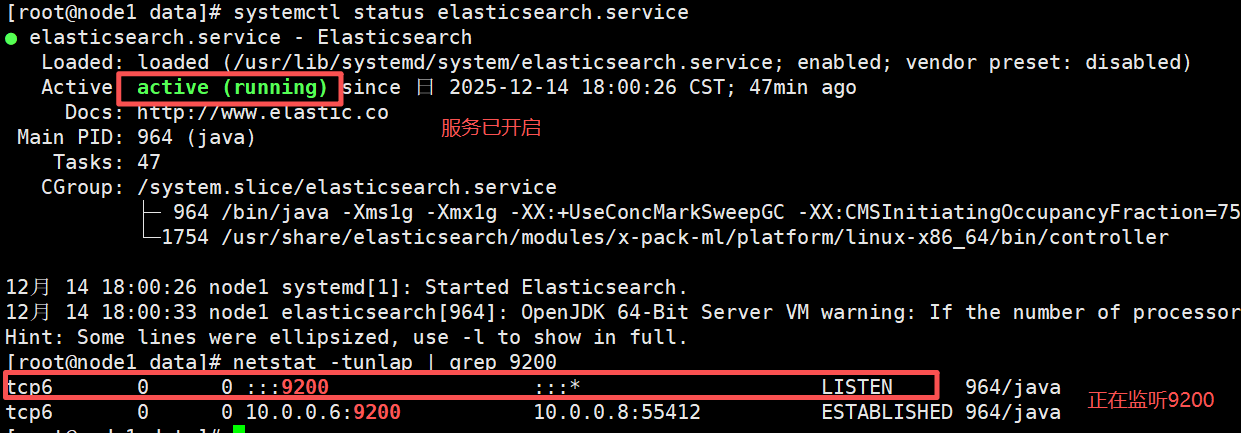

2.2.3 启动elasticsearch

systemctl daemon-reload ------------------------重新加载服务

systemctl start elasticsearch.service ------------------------开启elasticsearch服务

netstat -tulnap | grep 9200 ------------------------监听9200端口，查看是否开启成功

2.2.4 elasticsearch可视化界面部署（一般不用）

安装node

部署elasticsearch可视化界面需要依赖node与phantomjs两个软件

第一步 yum insatll -y gcc gcc-c++ make ------------------ 下载相关依赖包

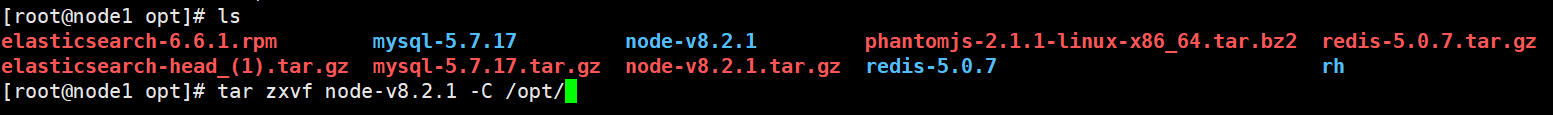

第二步 tar zxvf node-v8.2.1.tar.gz -C /opt ------------------------------解压node安装包至opt下

第三步 编译安装

cd node-v8.2.1/ ------------------------切换至node目录下

./configure

make && make install------------------------编译安装

安装phantomjs

第一步 tar jxvf phantomjs-2.1.1-linux-x86_64.tar.bz2 -C /usr/local/src/ ------------------------解压phantomjs安装包至/usr/local/src下

cp /usr/local/src/phantomjs-2.1.1-linux-x86_64/bin/phantomjs /usr/local/bin ------------------------将phantomjs移动到/usr/local/bin下

安装 Elasticsearch-head 数据可视化工具

第一步 tar zxvf elasticsearch-head.tar.gz -C /usr/local/src/ ------------------------解压可视化化工具至/usr/local/src下

第二步 修改elasticsearch配置文件

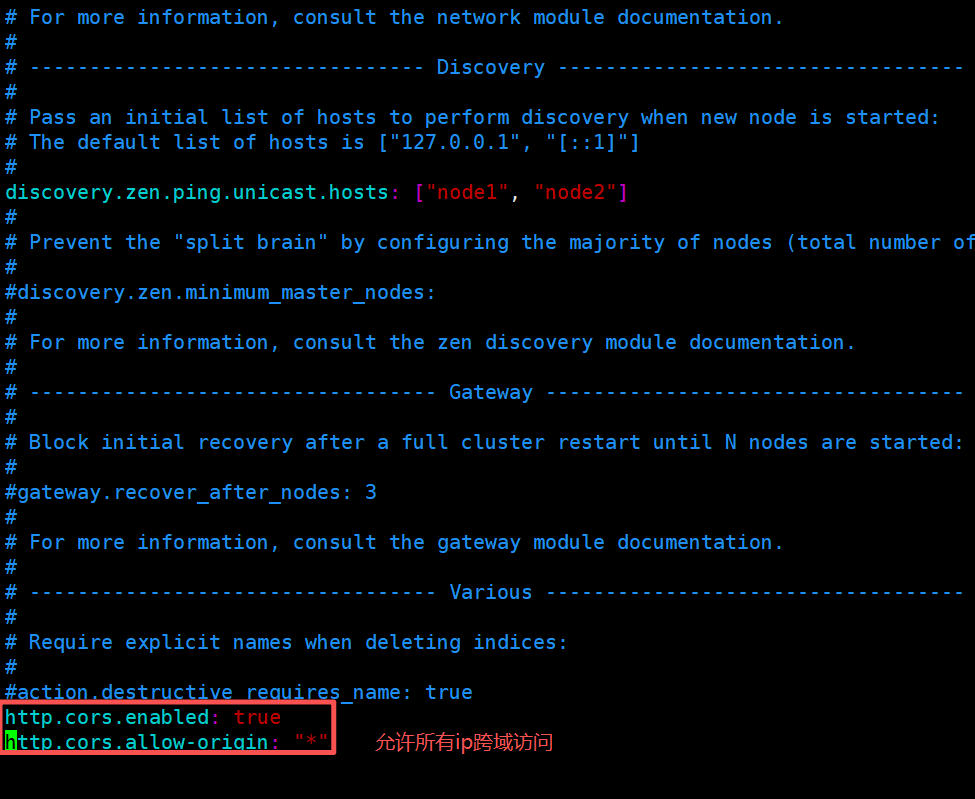

vim /etc/elasticsearch/elasticsearch.yml ------------------编辑Elasticsearch配置文件

在末行加上

http.cors.enabled: true ------------------------------开启跨域访问支持

http.cors.allow-origin: "*" ------------------------------指定跨域访问允许的域名地址为所有

systemctl restart elasticsearch ------------------------重启服务（修改配置文件后要重启服务）

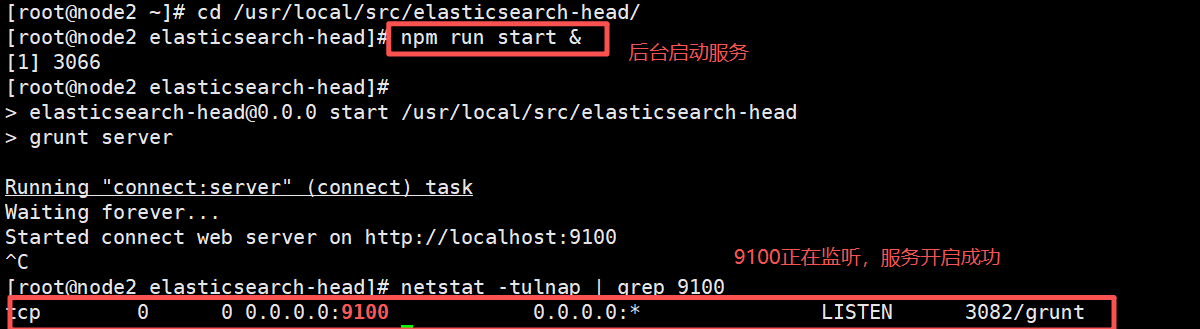

第三步 启动可视化界面

cd /usr/local/src/elasticsearch-head/

npm run start & ------------------------------------------在后台运行可视化界面服务

netstat -natp | grep 9100 ------------------------------监听可视化界面的端口是否开启

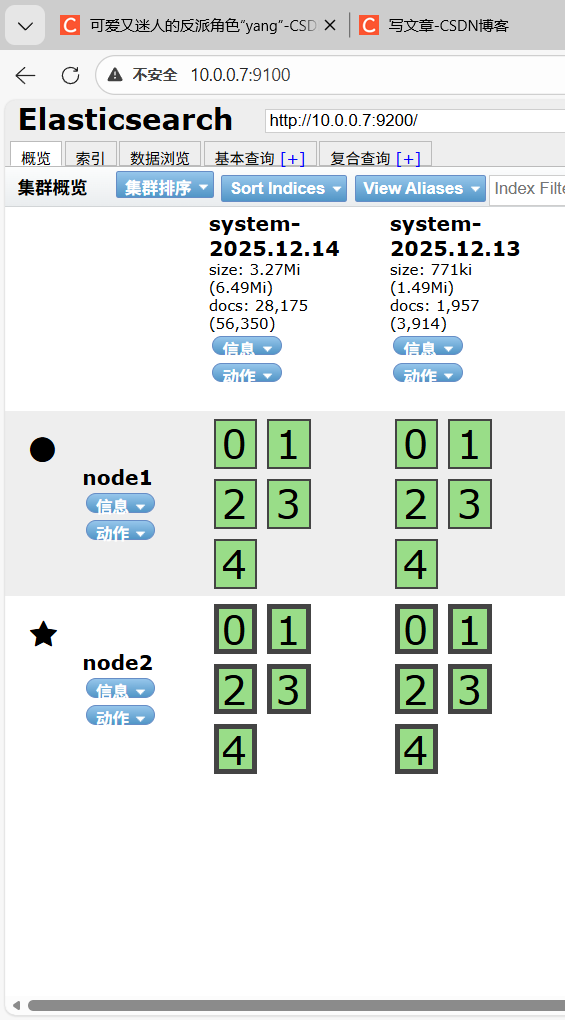

第四步 在浏览器搜索nodeip与可视化界面端口号

2.3 Logstash 部署（apache日志索引）

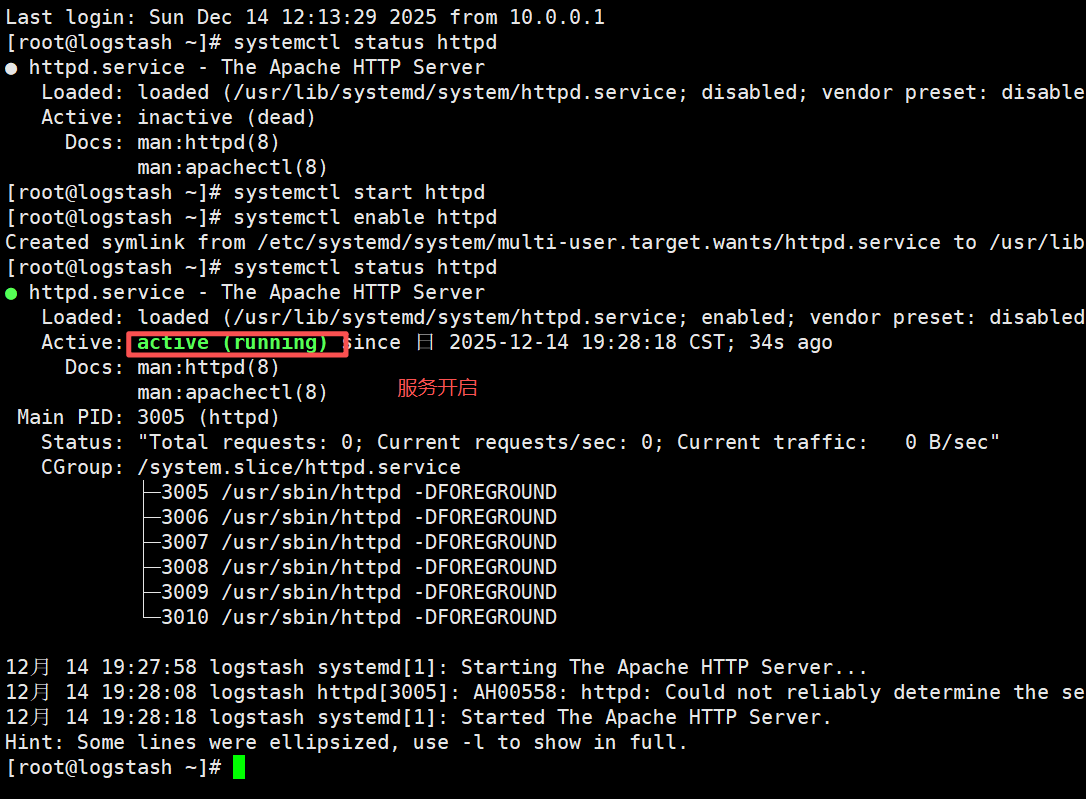

第一步 安装apache

yum install -y httpd ------------------------下载apache服务

systemctl start httpd ------------------------开启httpd服务

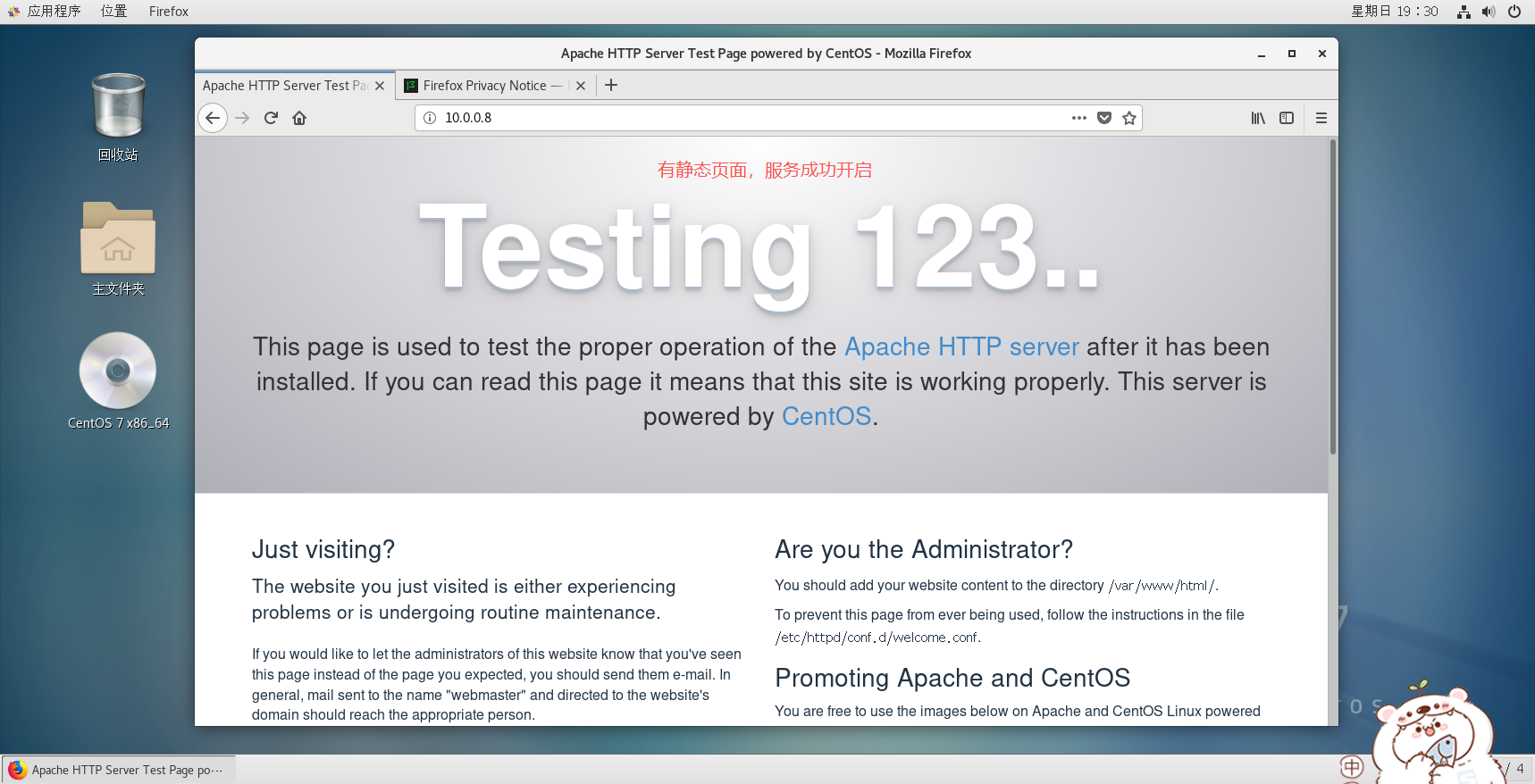

第二步 在浏览器上输入apache服务器ip查看静态页面（推荐用火狐）

第三步 安装logstash

cd /opt ------------------------切换到/opt目录下

ln -s /usr/share/logstash/bin/logstash /usr/local/bin/ ------------------创建一个软链接至/usr/local/bin下，使用户可以在任意目录下开启或关闭logstash服务

rpm -ivh logstash-6.6.1.rpm ------------------------------安装logstash

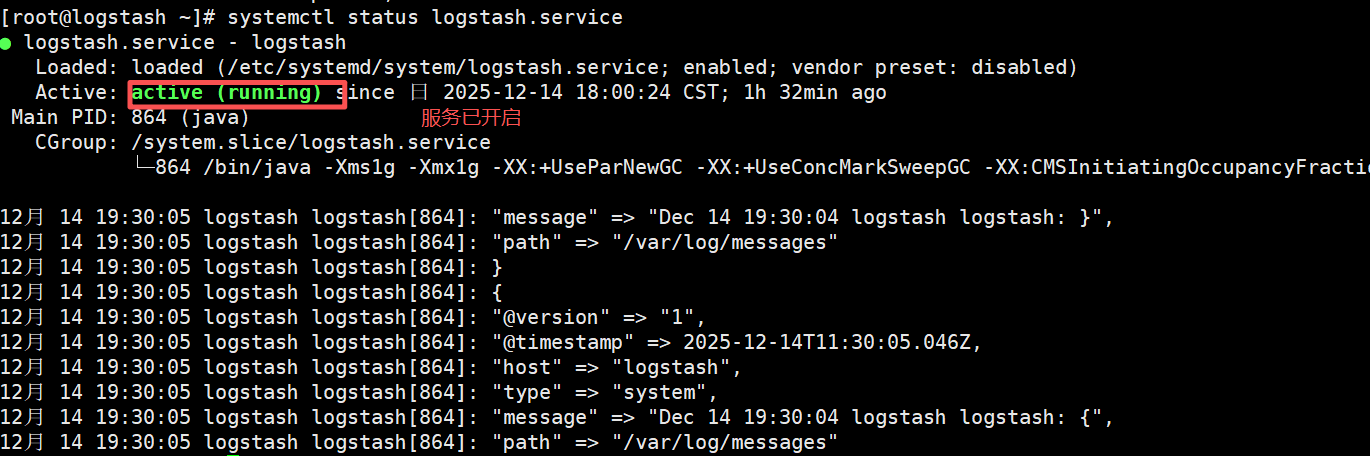

systemctl start logstash.service ------------------------------开启logstash服务

logstash -f：通过这个选项可以指定 Logstash 的配置文件，根据配置文件配置 Logstash 的输入和输出流。

logstash -e：从命令行中获取，输入、输出后面跟着字符串，该字符串可以被当作 Logstash 的配置（如果是空，则默认使用 stdin 作为输入，stdout 作为输出）。

logstash -t：测试配置文件是否正确，然后退出。

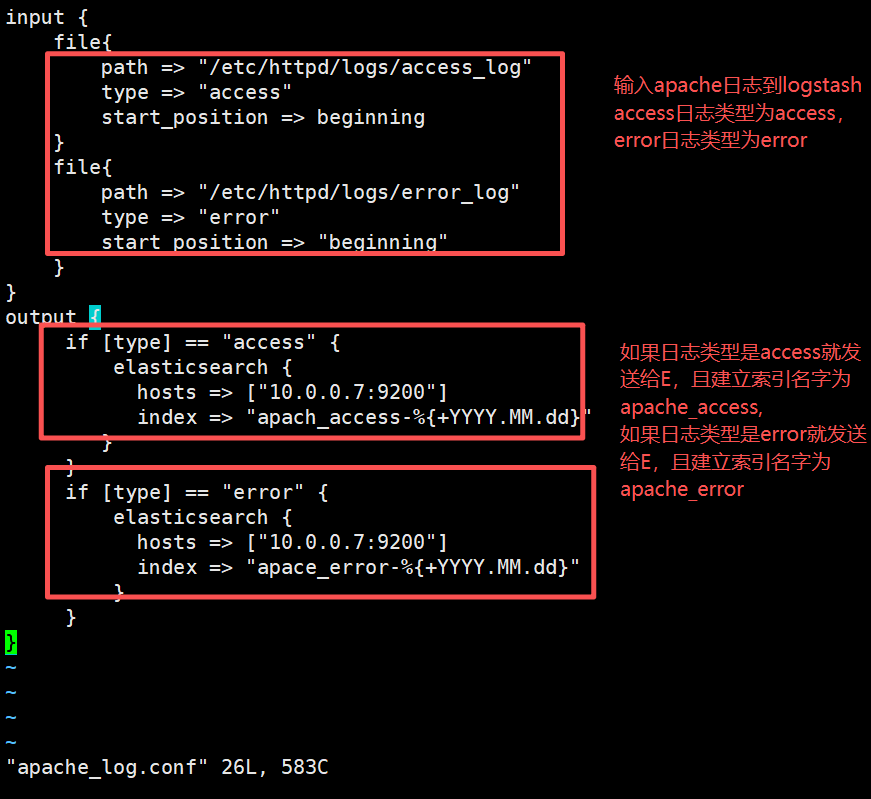

第四步 创建配置文件用于传输apache日志到E

vim /etc/logstash/conf.d/apache_log.conf ------------------------编辑apache日志

/usr/share/logstash/bin/logstash -f apache_log.conf ------------------------------输入与输出apache日志文件

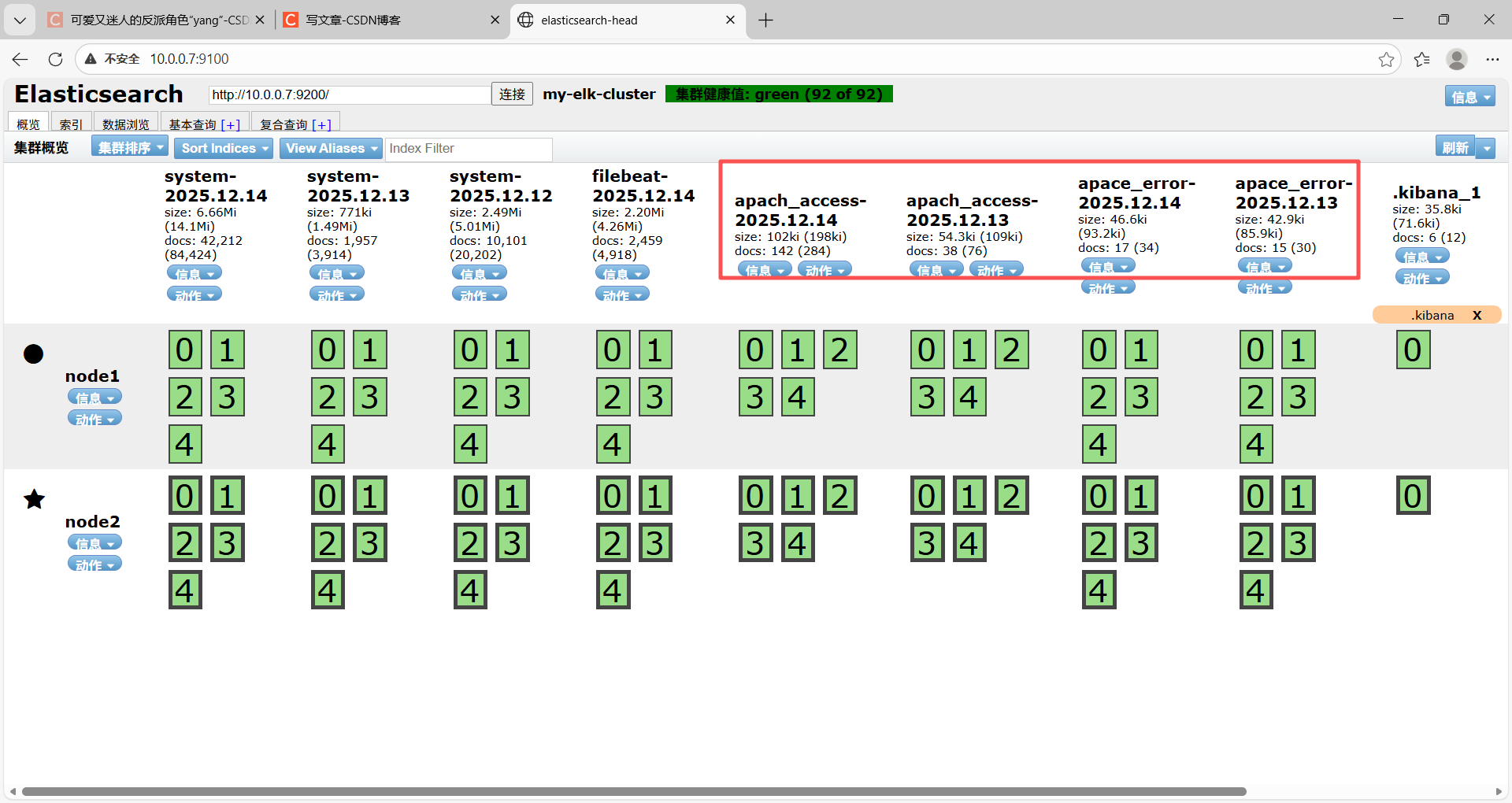

第五步 浏览器访问E的ip与可视化端口查看是否索引创建成功

2.4 kibana部署

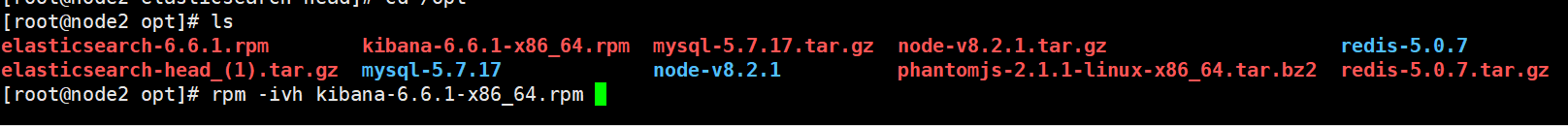

第一步安装kibana

rpm -ivh kibana-6.6.1-x86_64.rpm

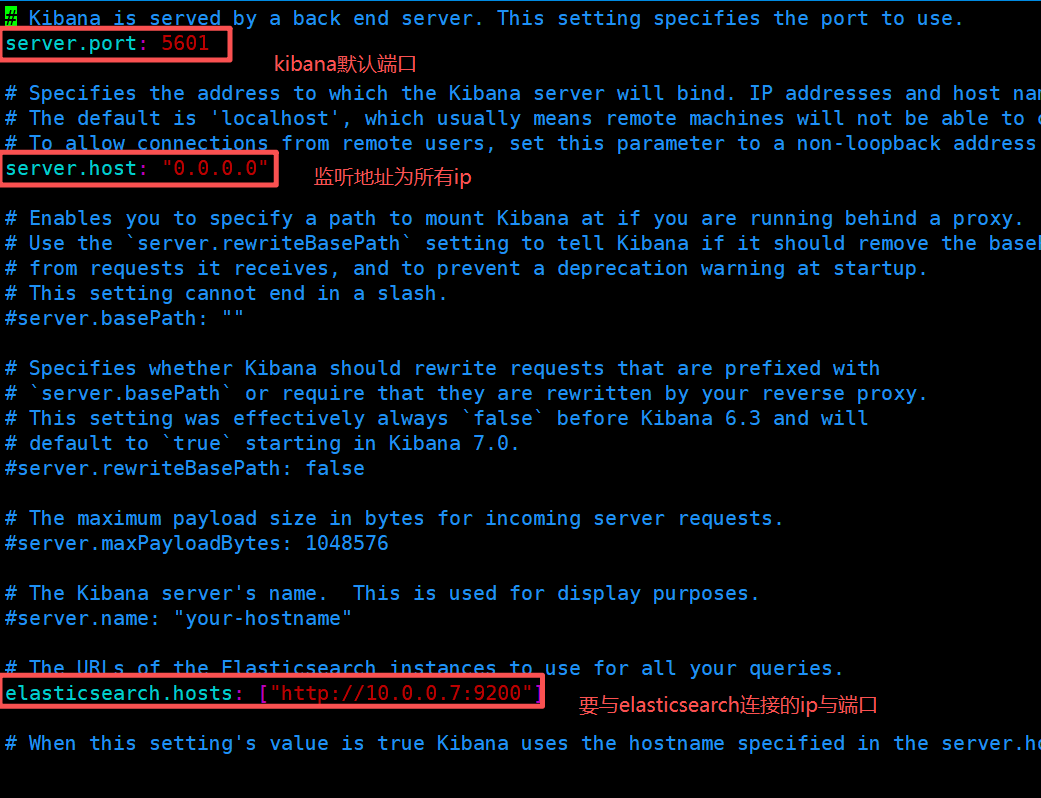

第二步 修改kibana配置文件

vim /etc/kibana/kibana.yml ------------------------编辑kiban配置文件

server.port: 5601 ------------------第二行kibana端口为5601

server.host: "0.0.0.0" ---------------------------第七行监听所有ip

elasticsearch.hosts: ["http://10.0.0.7:9200"] ------------------第28行设置与E连接的ip与端口（要拿数据的地址）

kibana.index: ".kibana ------------------------------第37行设置在 elasticsearch 中添加.kibana索引

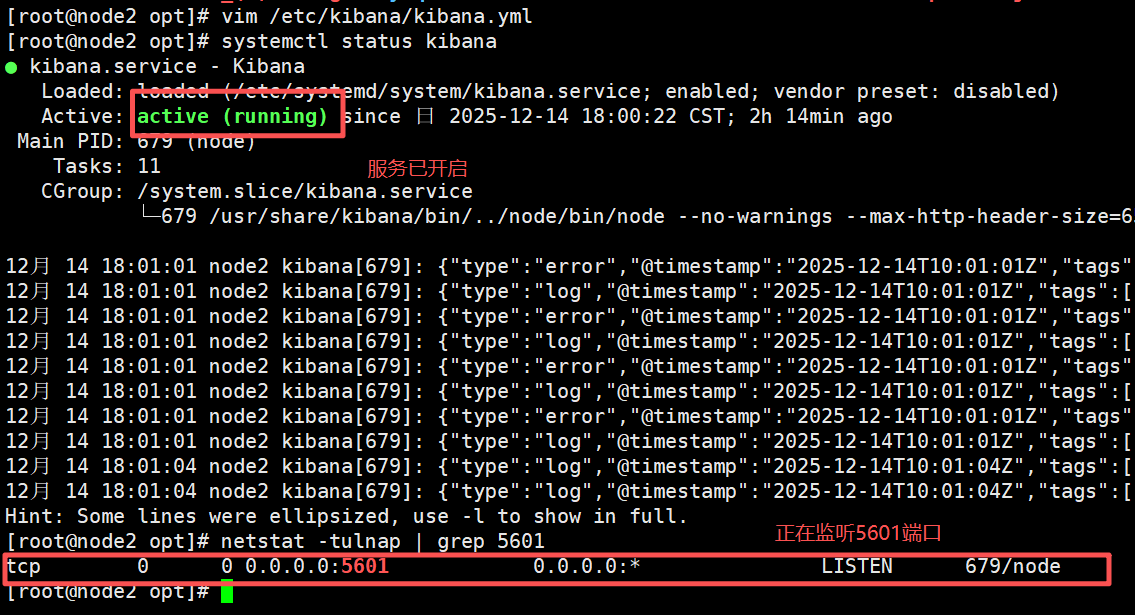

第四步 启动kibana服务

systemctl start kibana ------------------------启动kibana服务

netstat -tulnap | grep 5601 ------------------查看5601端口是否正在监听

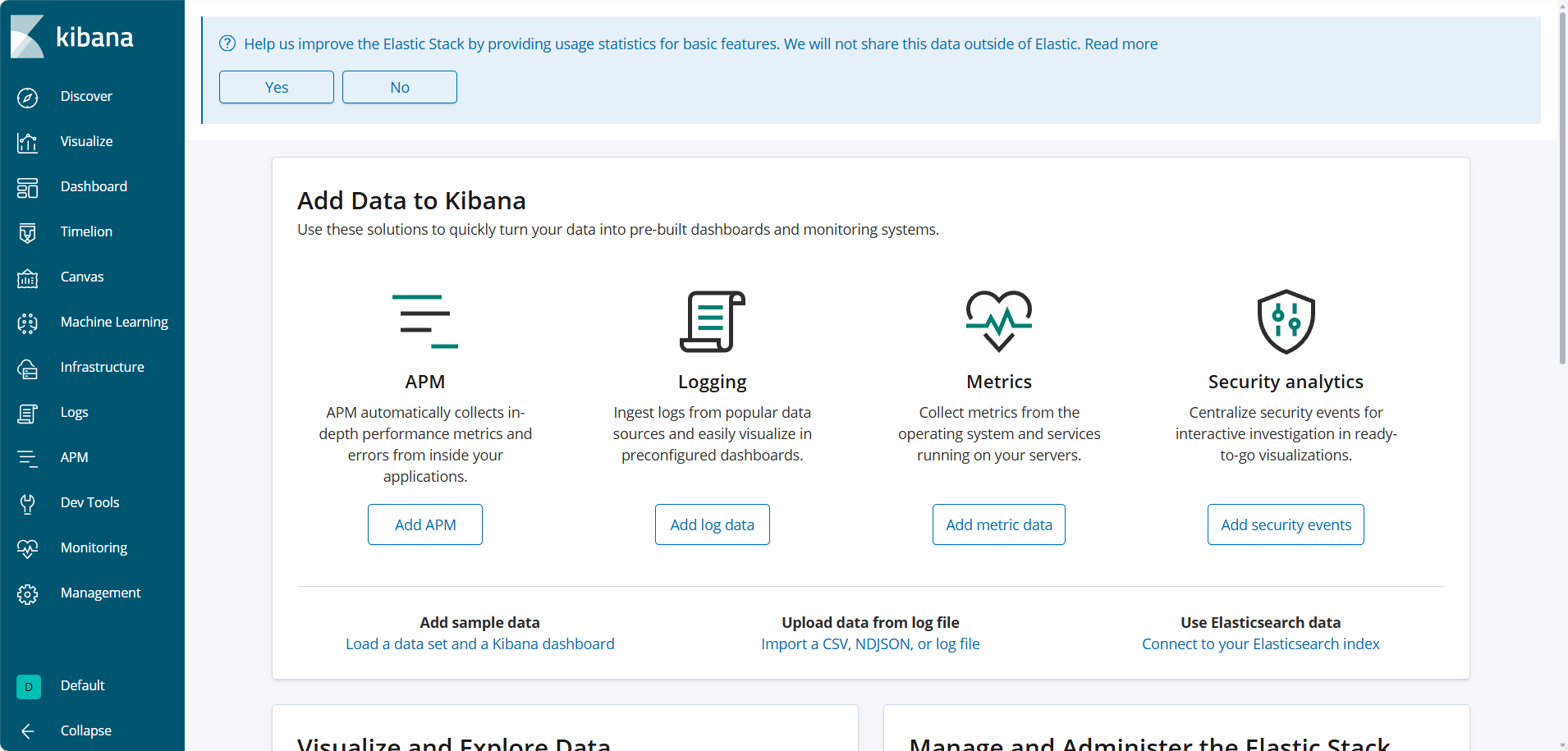

第五步 在浏览器访问kibana的ip与端口查看数据

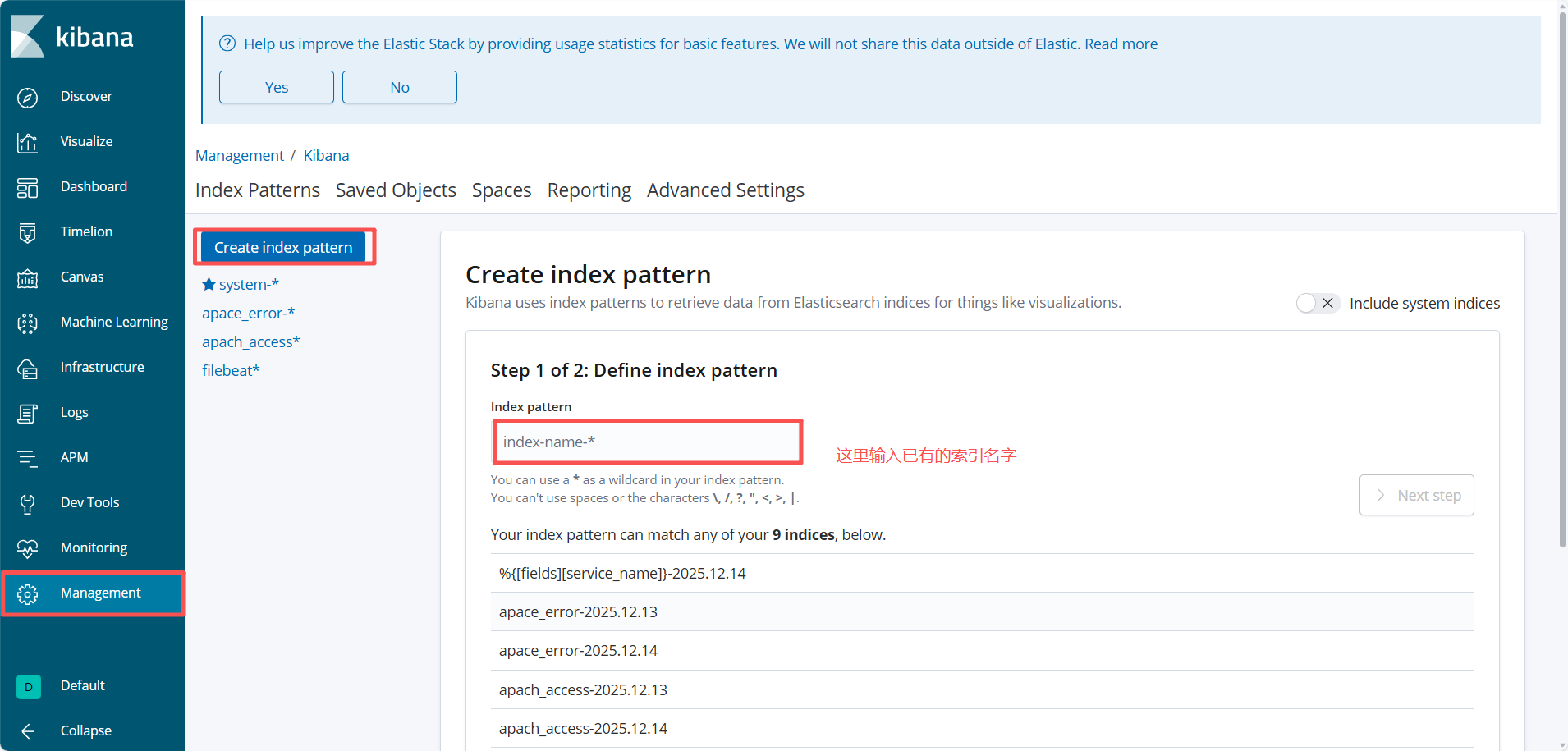

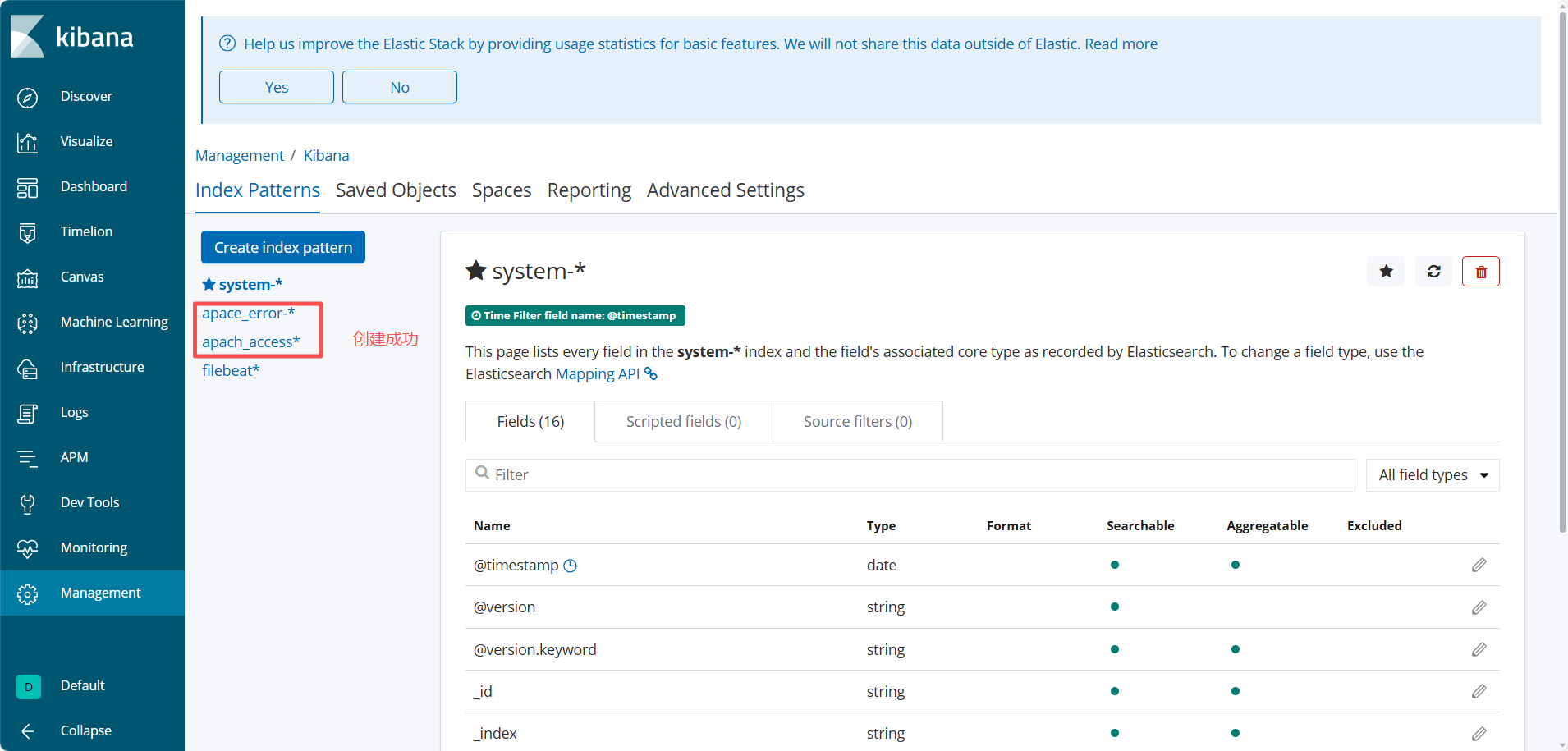

点击management ------》 点击 index Patterns ------》Create index patterns可以创建索引

这里我们可以把刚刚创建的apache_access与apache_error索引创建进kibana。

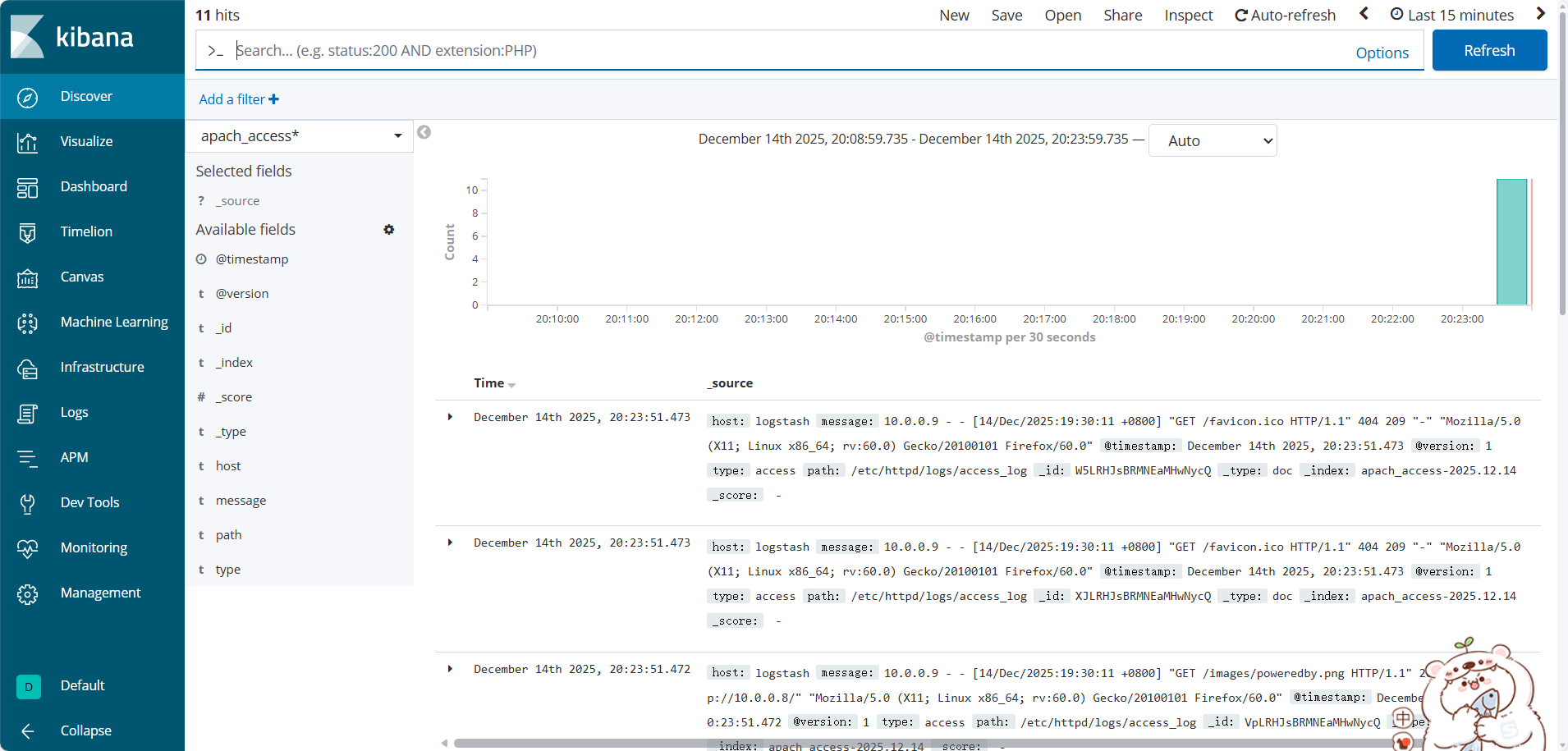

之后点击discover可以选择要查看的索引（以apache_acess为例）

2.4 Filebeat部署

从前文可知，logstash虽然可以支持文件、日志等的数据收集，但对于高并发的日志文件会比较吃力，因此一般企业会部署一个专门收集日志的服务节点，包括Fluentd、Filebeat。

这里我们就来部署一下Filebeat。

第一步 安装Filebeat

安装Filebeat位置 ：https://mirrors.huaweicloud.com/filebeat/ （这里我们用的是7.8.1）

将安装包移动到opt下即可

tar zxvf filebeat-6.2.4-linux-x86_64.tar.gz ------------------------解压Filebeat包至opt下

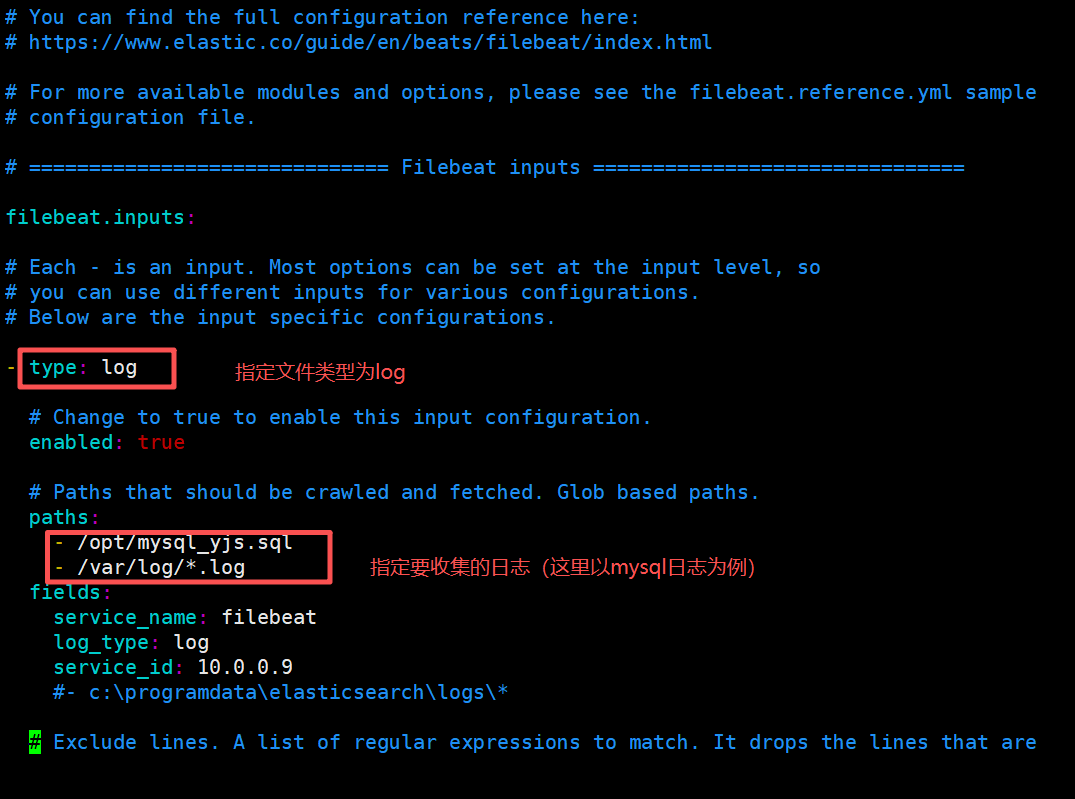

第二步 编辑filebeat配置文件

vim /usr/local/filebeat/filebeat.yml ------------------------编辑filebeat配置文件

收集部分（输入）：

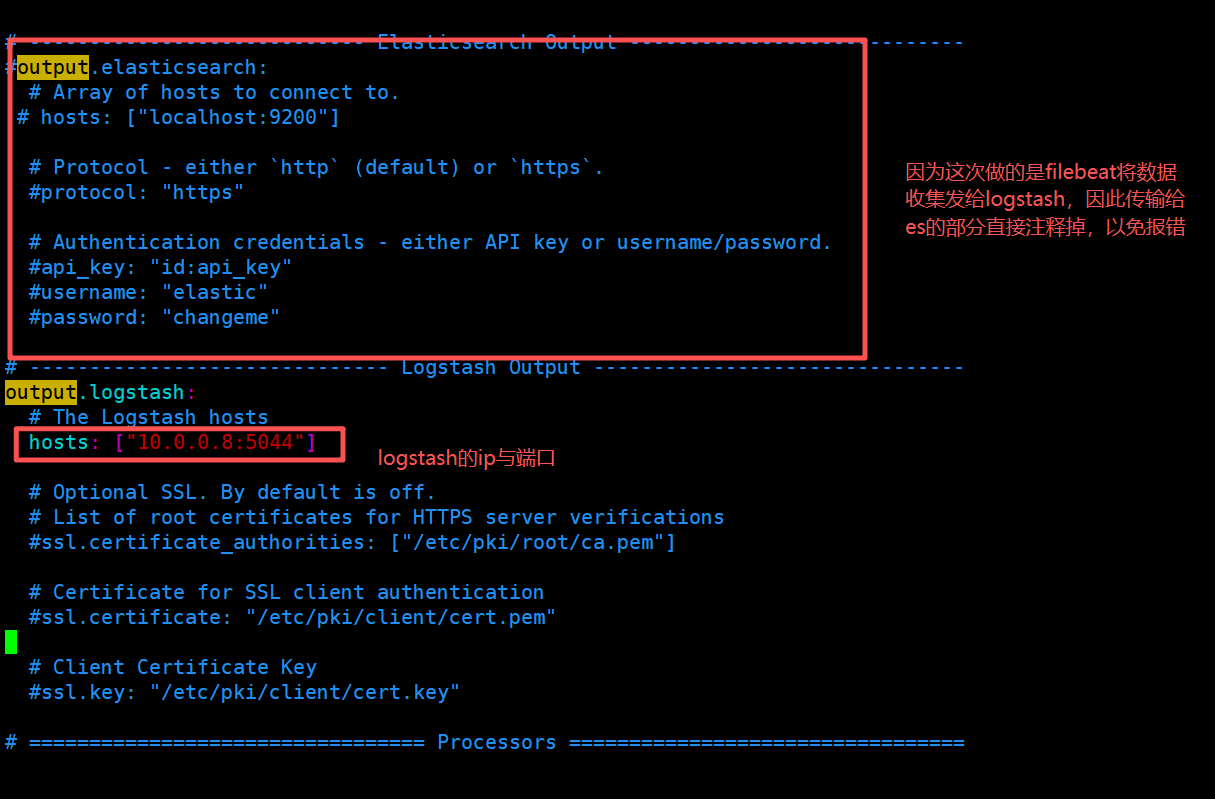

输出部分（传输给logstash）：

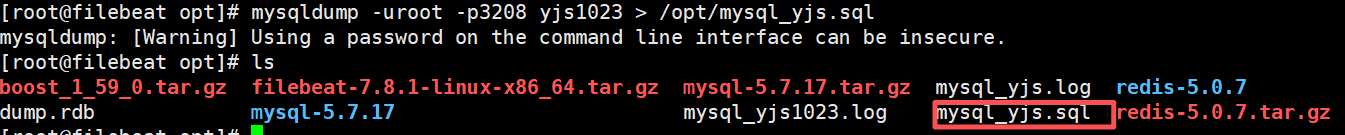

第三步 备份mysql日志文件

因为mysql的日志文件是加密文件，不好直接查询，因此我们备份一遍

mysqldump -u 用户 -p密码 数据库 表 > 日志存放位置

第四步

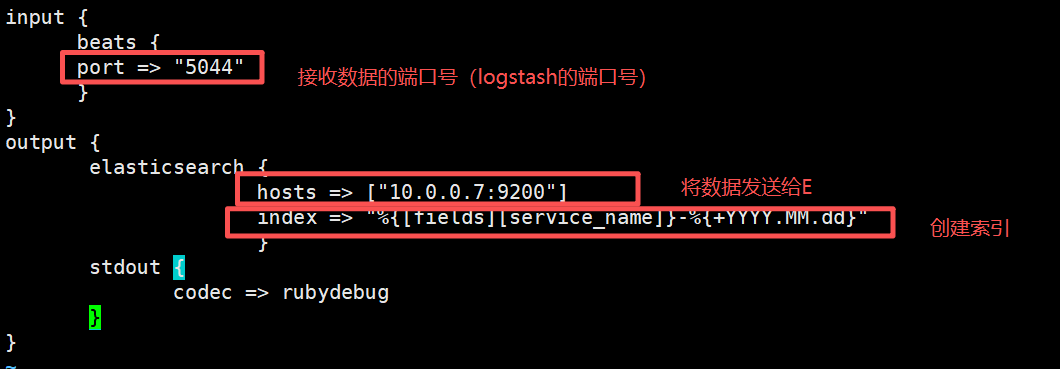

在logstash中创建一个文件用于接收filebeat与传输给E数据

touch mysql_conf ------------------------创建文件

vim mysql_conf------------------------编辑文件

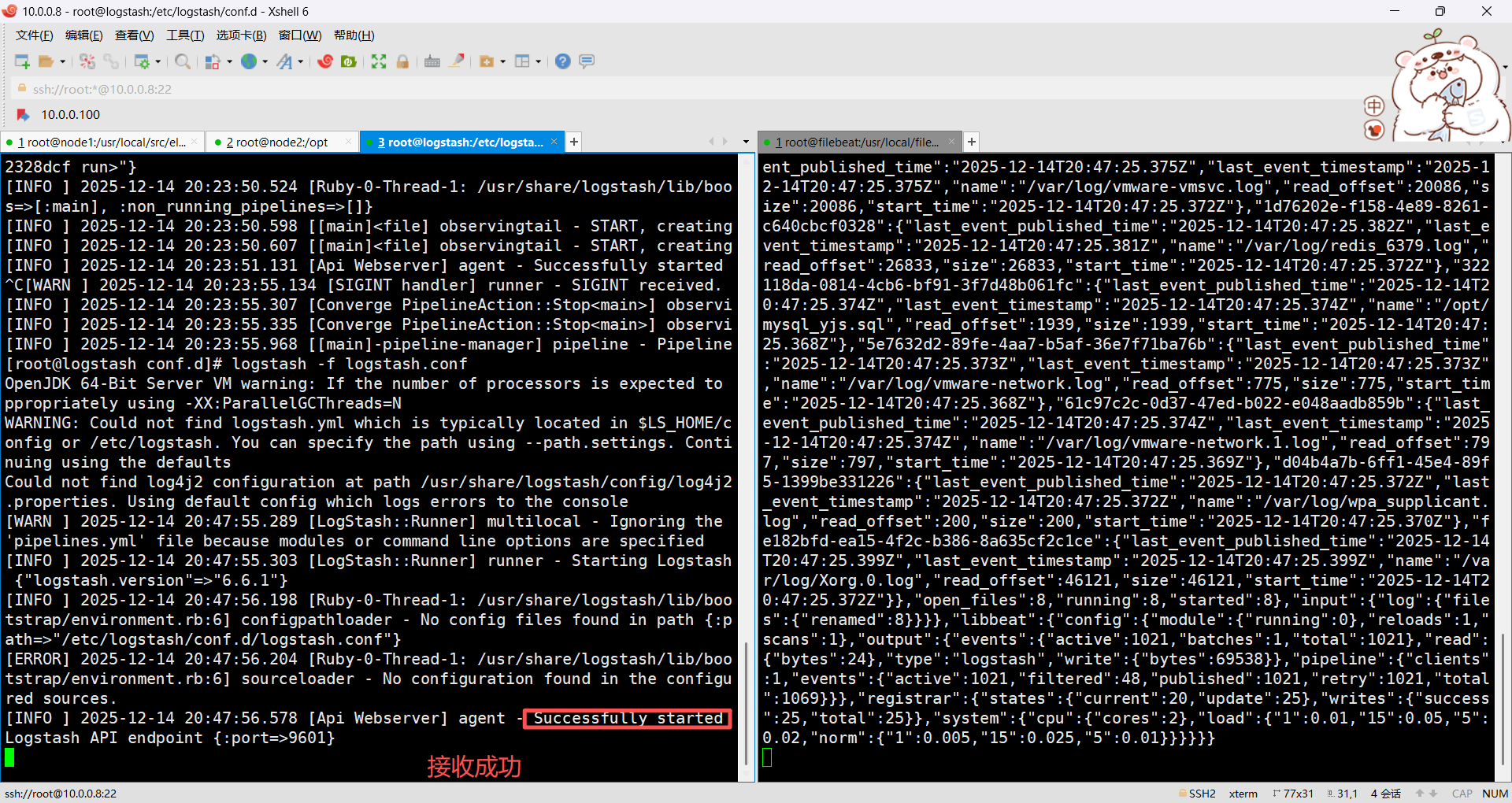

第五步 启动filebeat（收集并传输）与logstash（接收日志文件）

./filebeat -e -c filebeat------------------------启动filebeat

logstash -f mysql.conf ------------------------------启动logstash收集mysql日志并发送给E

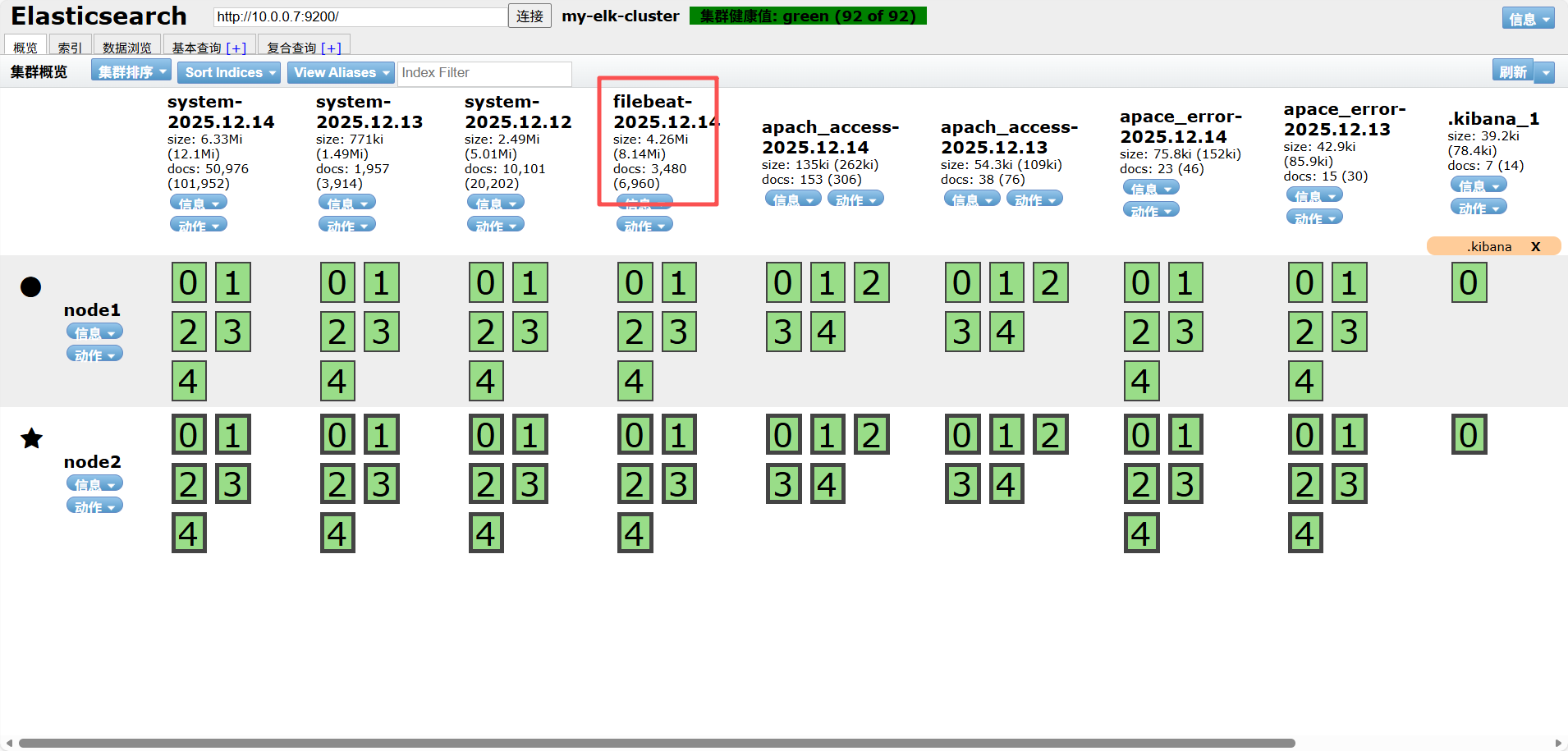

第四步 在浏览器查看

总结

本文讲解了ELK以及F的部署安装，希望本文内容能对大家有所帮助，谢谢观看😜
