openpnp - Smoothieware - MKS SGEN_L V1.0 + JLink-edu-mini 连接测试
概述
准备看Smoothieware相关固件实现，将硬件实验环境搭一下。
先确定板子(MKS SGEN_L V1.0)和JLink-edu-mini的连接关系，用JLINK软件试一下，能通过SWD通讯，目的就达到了。
笔记
用JLink官方软件来测试

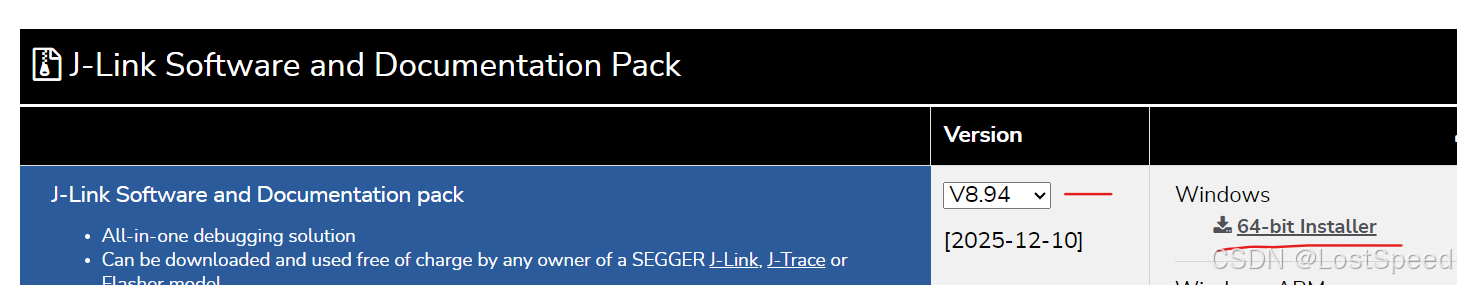

从jlink官网(https://www.segger.com/downloads/jlink/)下载jlink软件。
当前最新版为v8.94, 下载后为JLink_Windows_V894_x86_64.exe，安装JLink_Windows_V894_x86_64.exe.

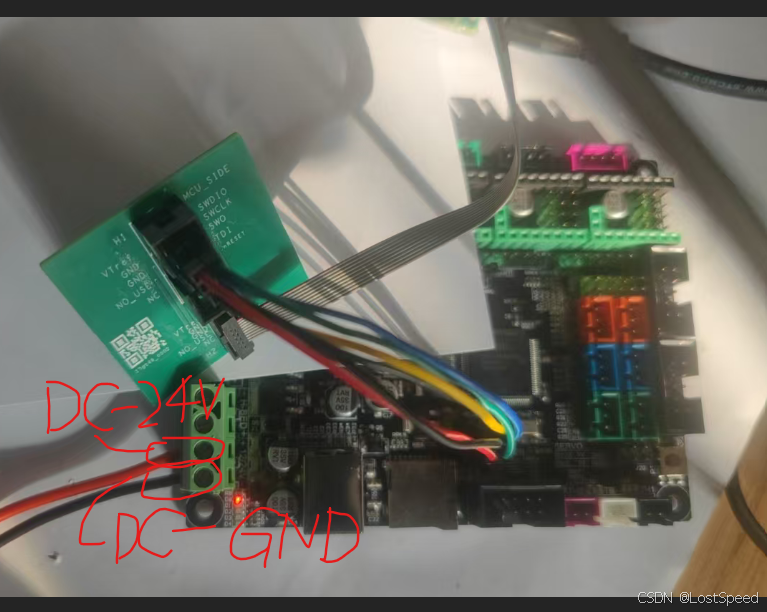

板子电源
用直流电源供电，24V以下就行，实际给了18V.
板子左下角的4pin端子排，最下面的pin4是GND,pin3是24V输入。
板子还没烧程序，上电后，看到4pin端子排右边的电源指示灯亮了就行了。
调试接口的连接
JLink-edu-mini的接口是1.27mm-5Px2的排针插座，做了一个转接板(JLink EDU mini 的接口引脚功能)，转成2.54mm-5PX2的排针插座，便于和板子上预留的调试排针(2.54mm-3Px2)连接。

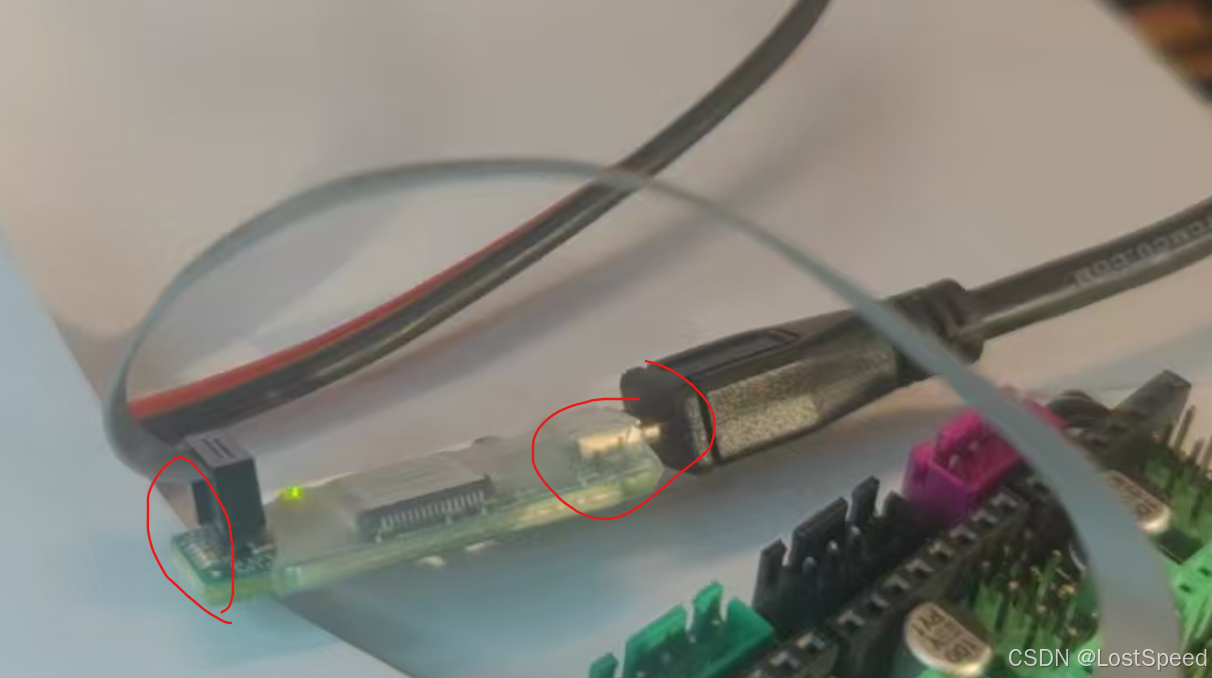

转接板和JLink-edu-mini的连接
JLink-edu-mini接电脑端的USB插座类型为 USB-Micro-B，手头有这种USB线。
JLink-edu-mini接板子端为1.27mm-5Px2端子排针，做了转接板，转成2.54mm-5Px2端子排。

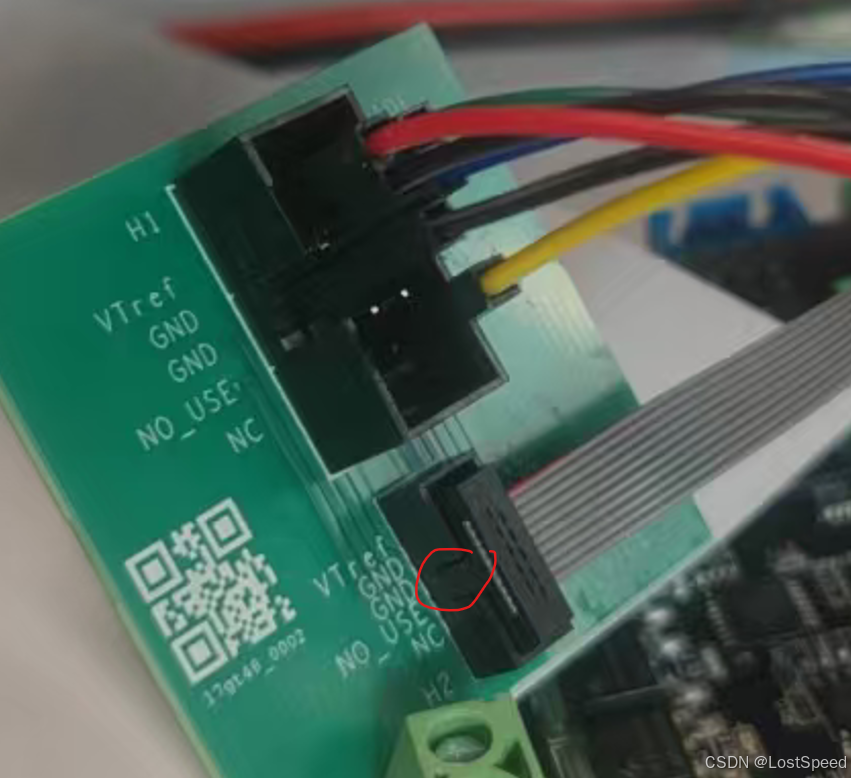

JLink-edu-mini的1.27mm-5Px2端子排针没有座子，排线端子的凸起朝向板子外侧。
转接板这端的1.27mm-5Px2的端子排针是有插座的，不会插错。
确定杜邦线的颜色
GND - 黑色，2根线
VREF - 红色，1根线
RESET - 黄色，1根线
SWDIO - 绿色，1根线
SWCLK - 蓝色，1根线
转接板到板子SWD端子排的连接
GND线，最好接上2条
VREF必须接，否则JLINK因为检测不到VREF电压，从而显示低电压错误，导致无法连接板子成功

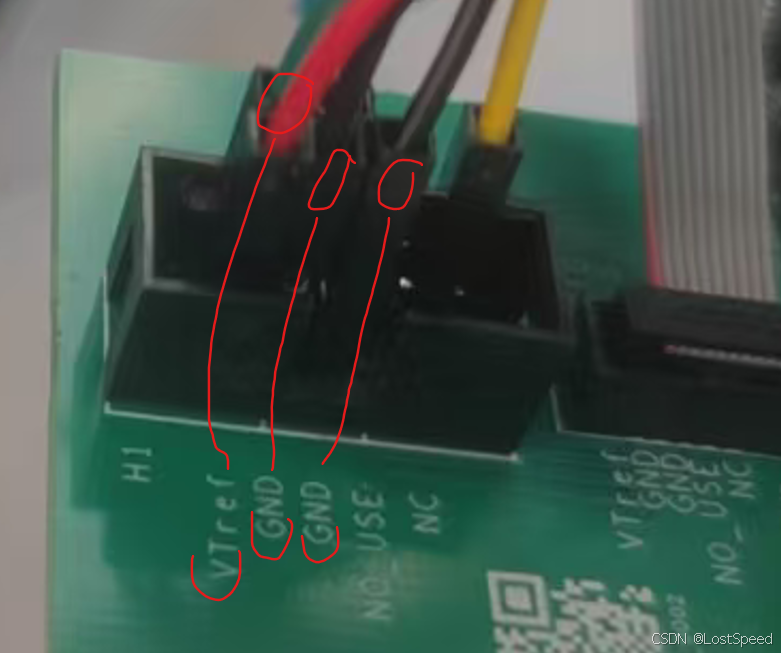

转接板端
缺口这边，接了VERF, GND, GND

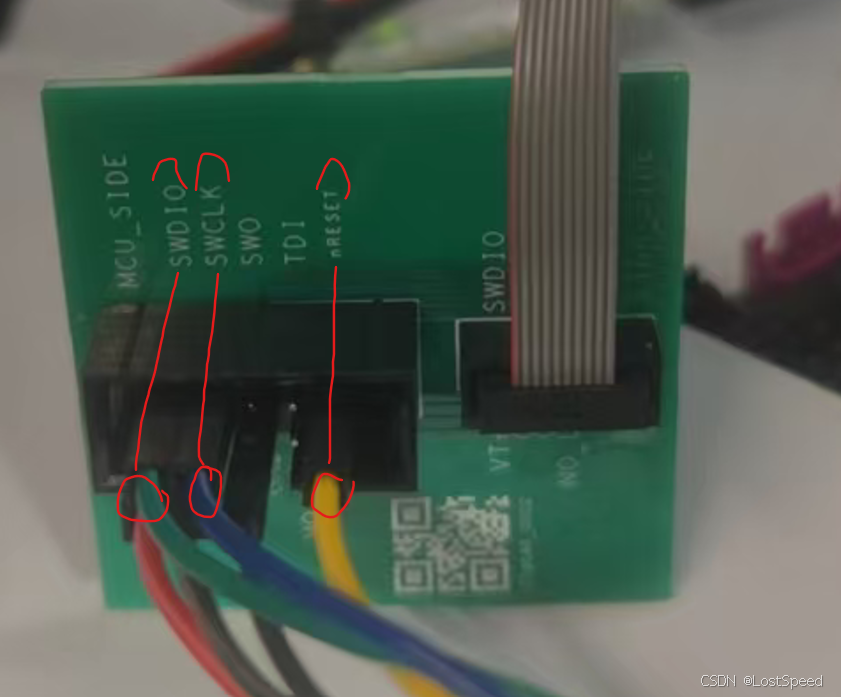

没有缺口这边，接了RESET, SWDIO, SWCLK

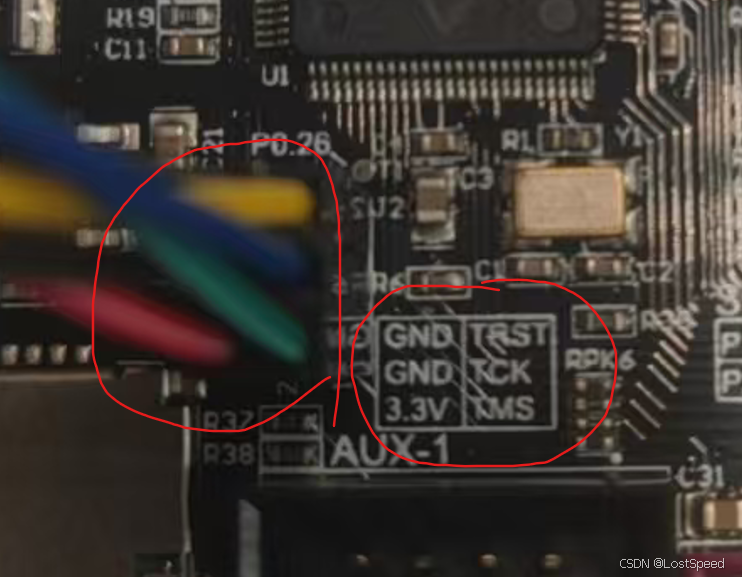

板子上的SWD接口排针
从转接板过来的6根线，接在对应的板子SWD接口排针上。
左上，左中 - GND - 黑色 - 2根线
左下 - VREF - 红色
右上 - RESET - 黄色
右中 - SWCLK - 蓝色
右下 - SWDIO - 绿色
用JLINK软件测试
用J-Link Commander V8.94和J-Flash V8.94测试都可以。
如果有硬件错误(e.g. VREF没连接到JLINK), J-Link Commander V8.94提示详细，J-Flash V8.94看不出具体错误。
如果没有硬件错误，用J-Flash V8.94方便一些。

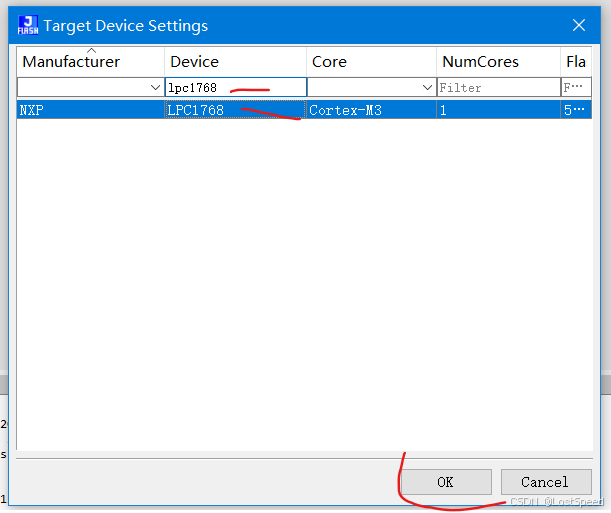

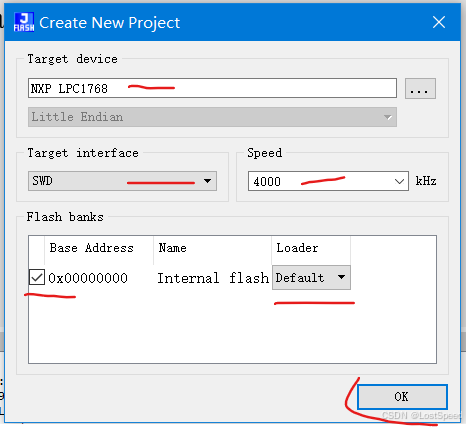

我现在板子和连接都是正常的，就用J-Flash V8.94来测试。
只要能读写到板子上MCU中的内容，就可以了。

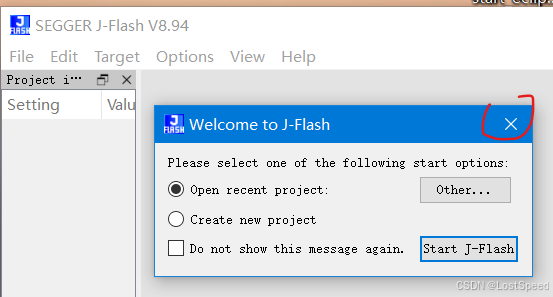

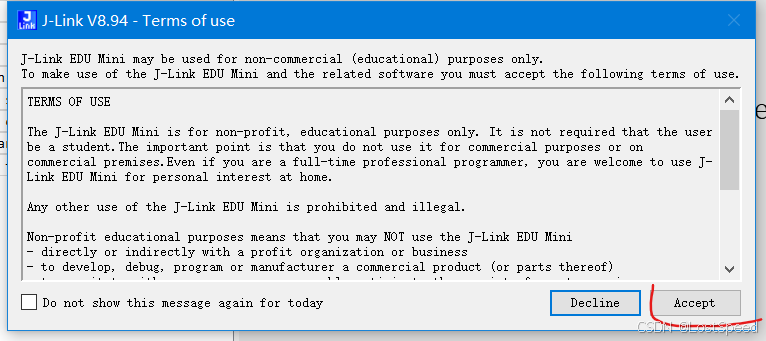

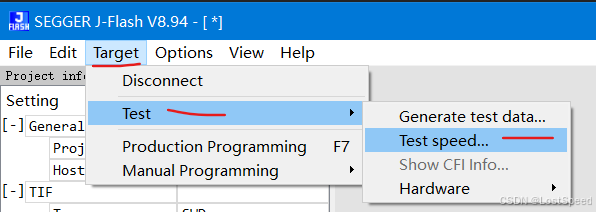

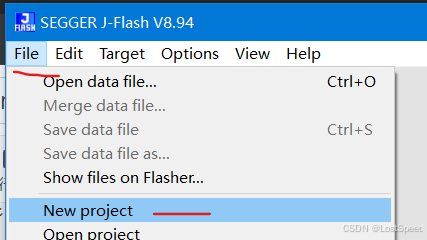

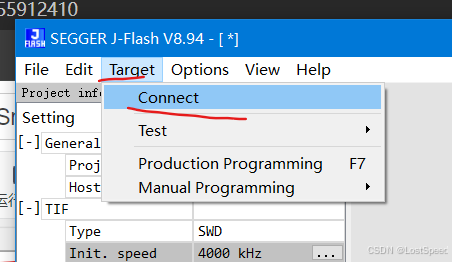

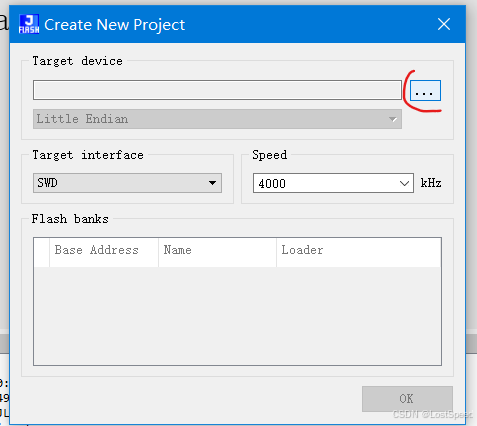

打开JFlash, 如果jlink-edui-mini的固件是旧的，会自动升级。

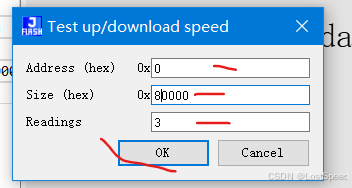

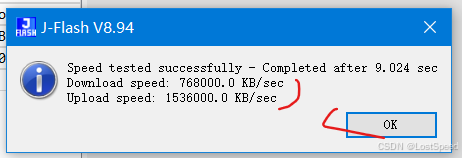

768000.0 KB/sec ÷ 1024 = 750 MB/s
1536000.0 KB/sec ÷ 1024 = 1500 MB/s
是不是JLINK整错了? 速度这么快么？
反正这么测试，可以知道JLINK和板子上的MCU的数据交换速度是挺快的。

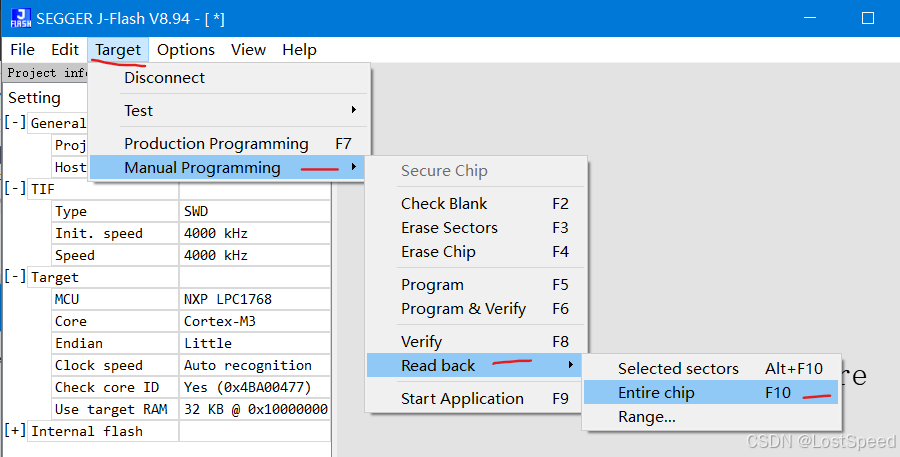

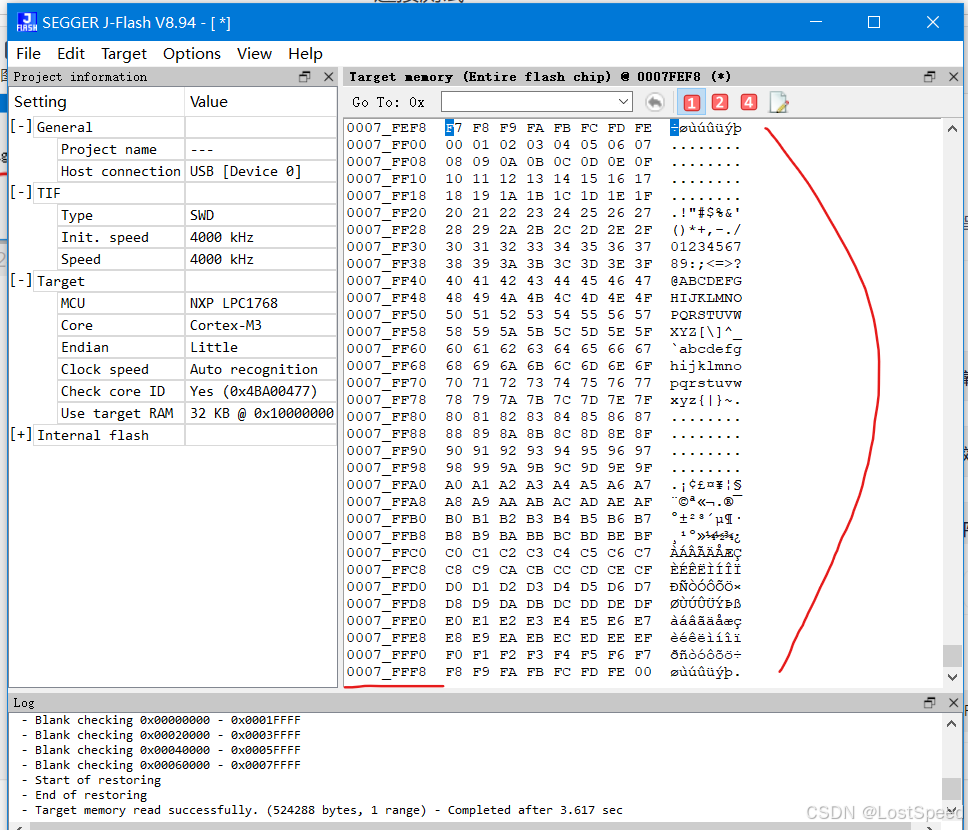

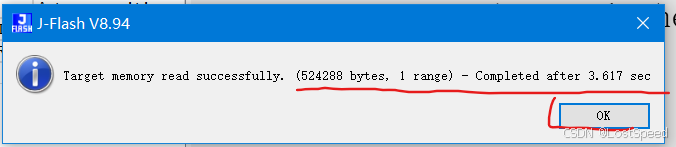

将MCU整片都读出来看看。

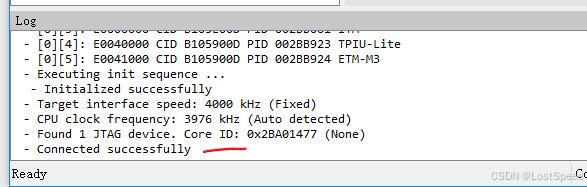

现在JLink-edu-mini和板子上的LPC1768通讯是没问题的，实验环境的硬件部分搭建完成了.
