之前分享过u/u+系列FPGA的万兆网通信：UltraScale/+ FPGA实现万兆网的两种方式：GT核、10G Ethernet Subsystem核，在别的平台有些网友问是否支持巨型帧、7系列、速率等问题，这里就专门写篇7系列的万兆网，相关功能的测试。
今年最后一篇了。明后年主要准备分享些：
-
低速器件的开发使用、低速协议
-
RFSoC中的ADC、DAC开发使用
-
PCIe核的开发使用，上位机的驱动开发
-
TCP/IP协议、客户端及服务器的开发
-
GIGE千兆/万兆相机的使用开发
-
zynq的相关开发
-
一些信号处理
一、FPGA实现万兆以太网
本文只介绍使用10G以太网核和10G PCS PMA核两种方式实现的万兆网通信；基于SerDes实现10G以太网通信采用64B/66B编码方式，串行线速率为10.3125Gbps。
1.1 、10G PCS/PMA核

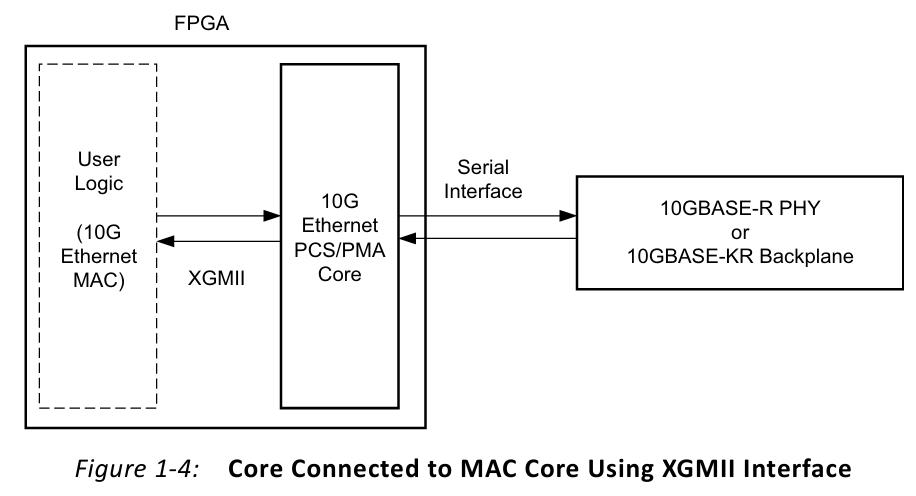

关于该核的使用，参考PG068；此核的用户接口为XGMII。

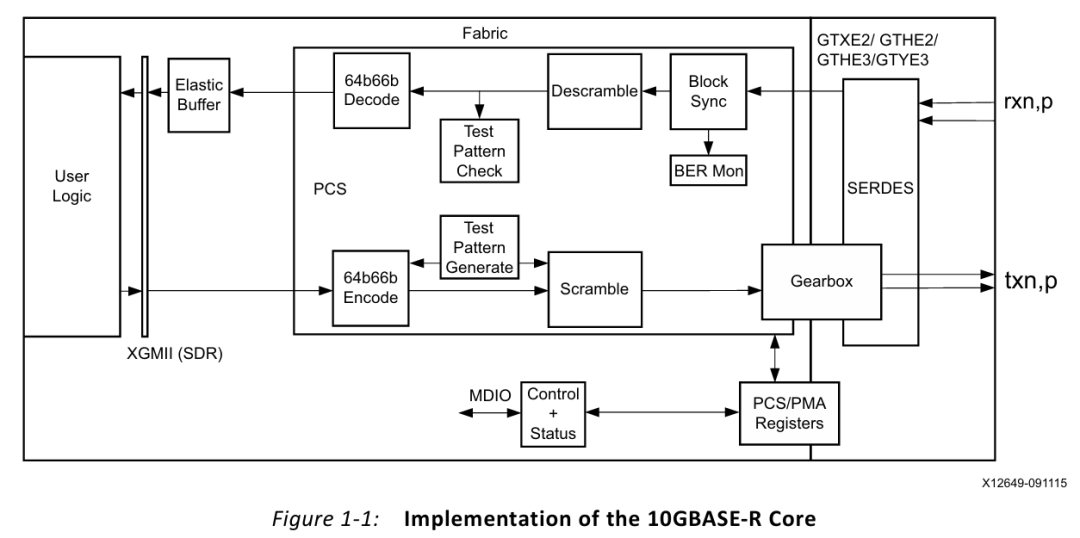

对于光纤或者RJ45水晶头的接口（10GBASE-R类型），内部功能结构如下：
万兆网通信采用64B/66B编码。64B/66B编码在发送前需要对数据加扰，在接收数据时也要先对数据解扰。64B/66B编码：在加扰后的64bit数据前加入2bit的同步位（Sync）组成66bit数据，同步位表示该64bit数据是数据帧还是控制帧。
1.1.1、以太网XGMII接口

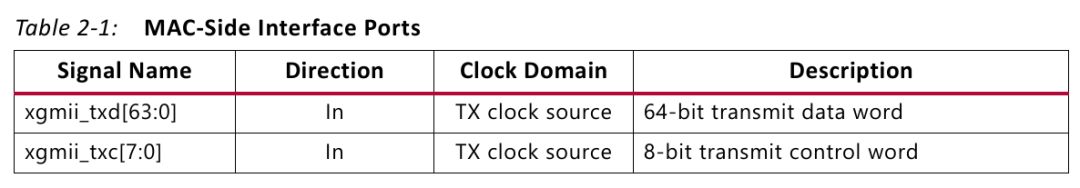

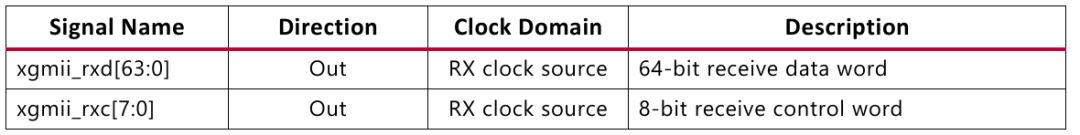

这里只讨论64bit数据位宽的XGMII接口；xgmii_txd对应字节为控制字符时，xgmii_txc对应的控制位为高电平；在xgmii_txd对应字节为数据字符时，xgmii_txc对应的控制位为低电平。

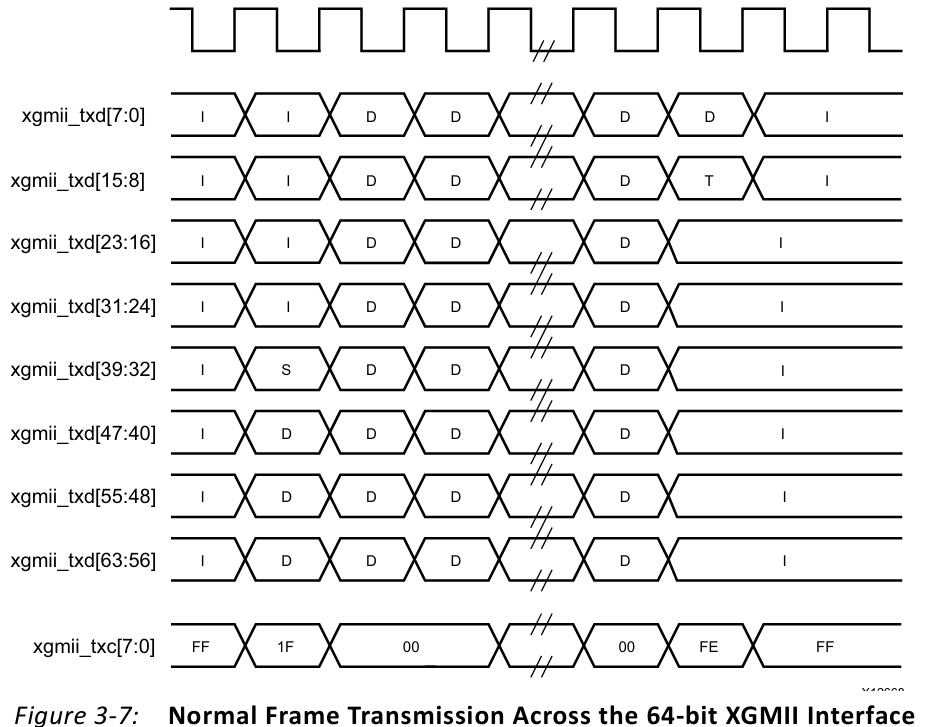

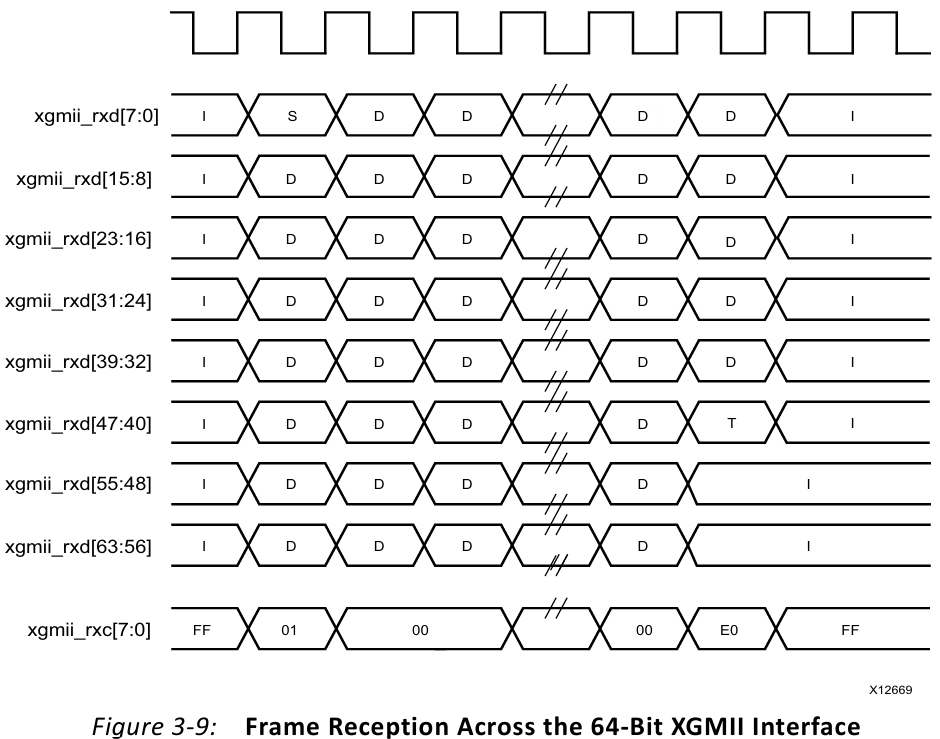

相关时序：

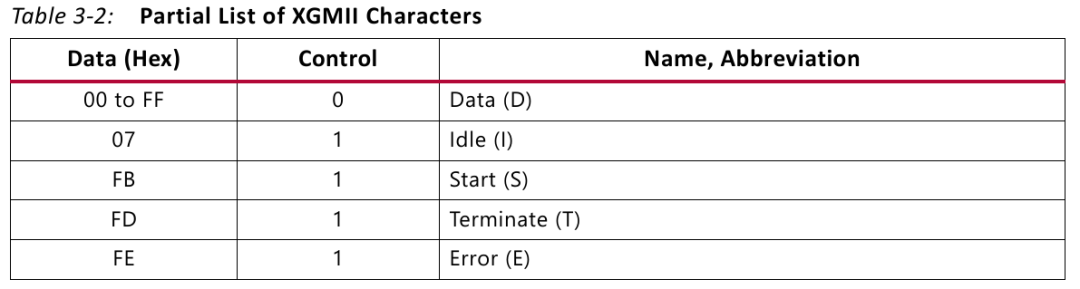

XGMII接口中相关数据、控制的定义如下：空闲状态为0x07、起始状态为0xFB、终止状态为0xFD。
关于以太网帧如何对接XGMII接口，可以通过以下过程理解：

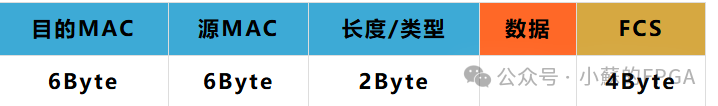

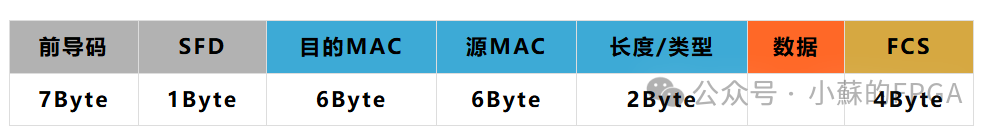

以太网帧结构如下：

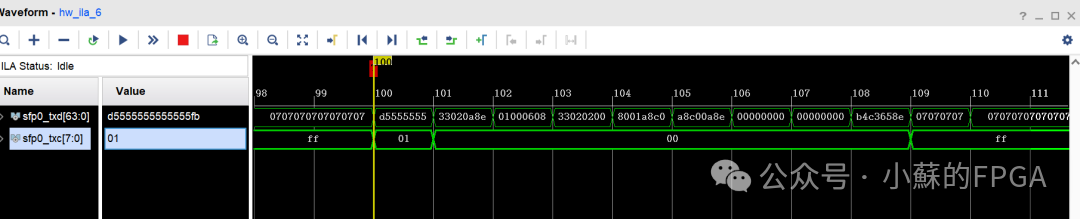

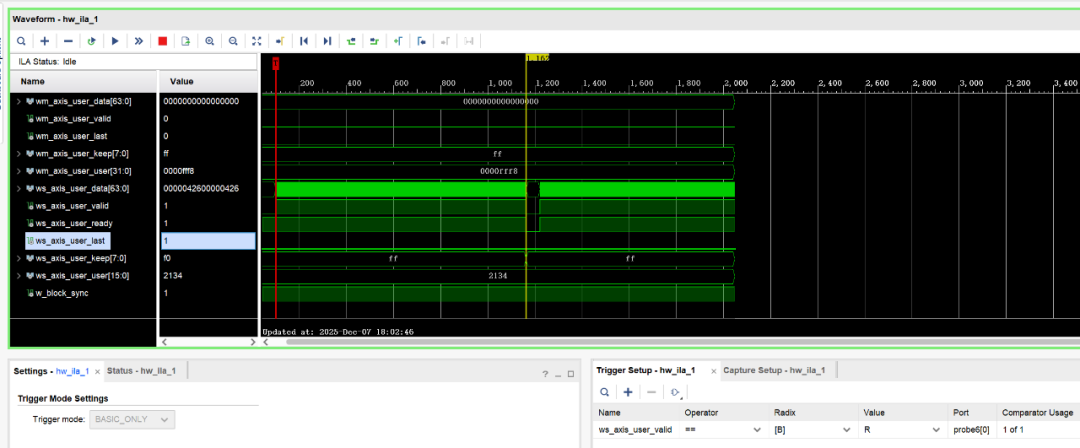

XGMII接口中：一帧报文的封装发送：添加控制符，空闲IDLE（0x07）+ START（0xFB）+ 前导码+ SFD + MAC + ...... + FCS + TERMINATE（0xFD）。比如以下ILA截图：
控制对应的控制符为1，后续在64B/66B编码中转换为2bit同步位（Sync）。

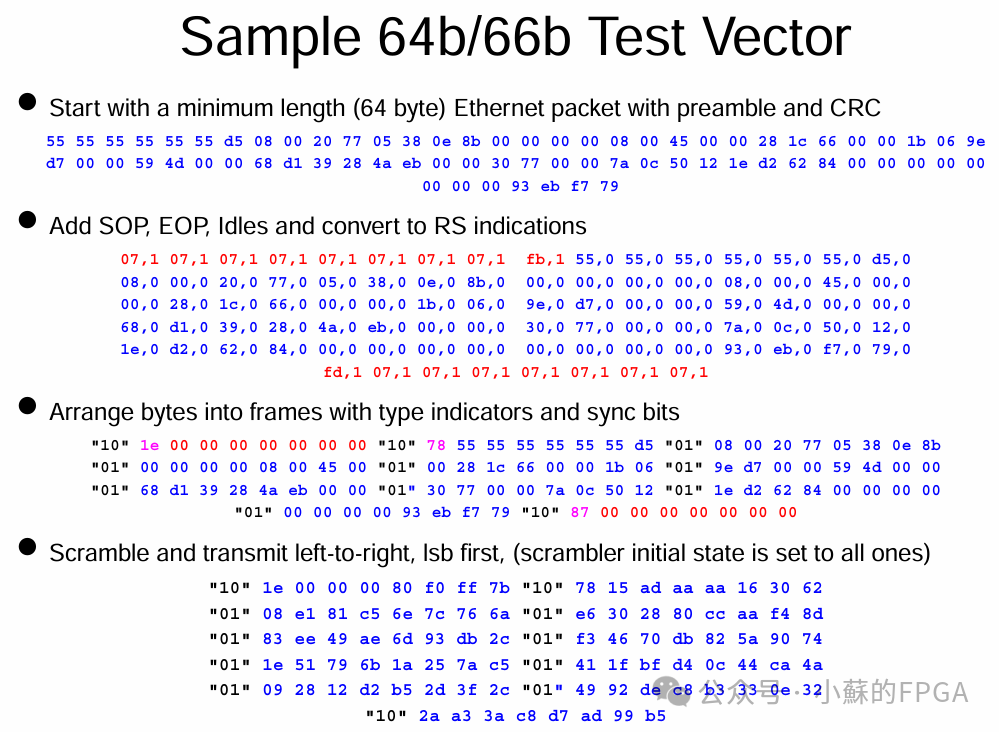

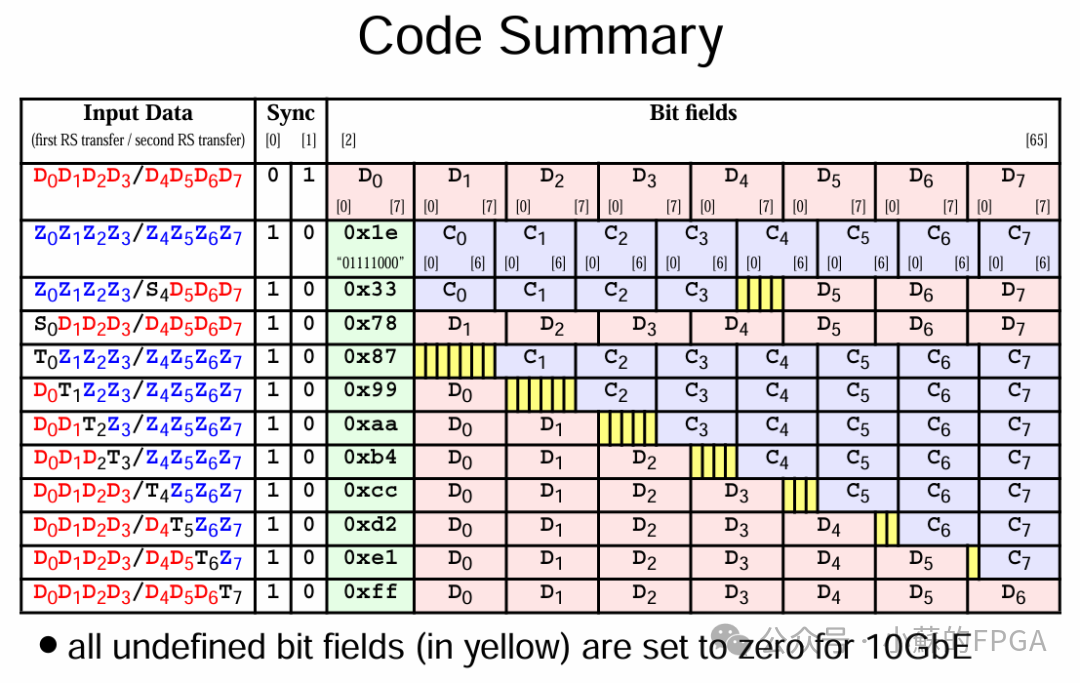

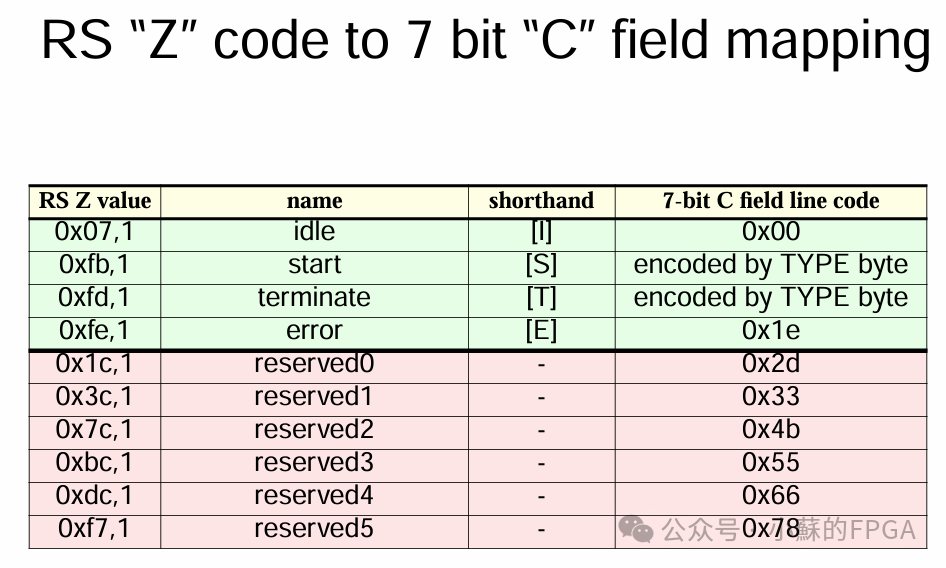

在增加起始、结束、空闲控制符后，按下图的转换规则：比如起始S转换为64bit中MSB字节为0x78；空闲状态为64bit中MSB字节为0x1E。
最后，将上述64bit的接口数据经加扰，送到10G PCS/PMA核的XGMII接口。
用户接收到XGMII接口数据，按上述逆过程解析网络帧。
1.1.2 、MDIO接口（可选用）
本部分只有一些场景会用到，不过多描述，具体寄存器描述见PG068的Configuration Vector描述。

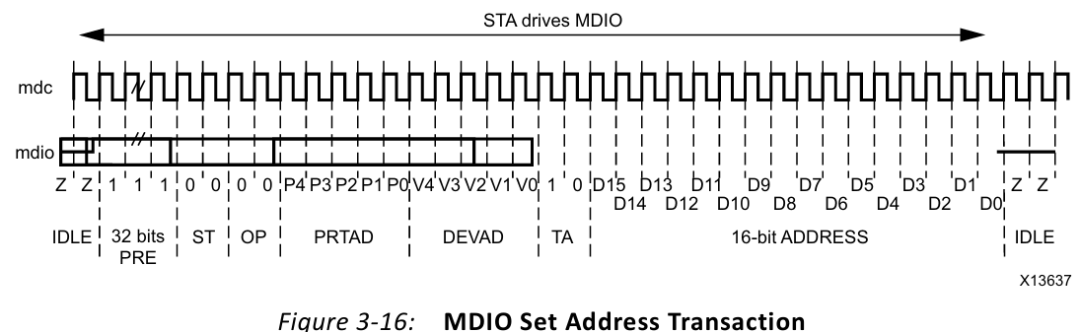

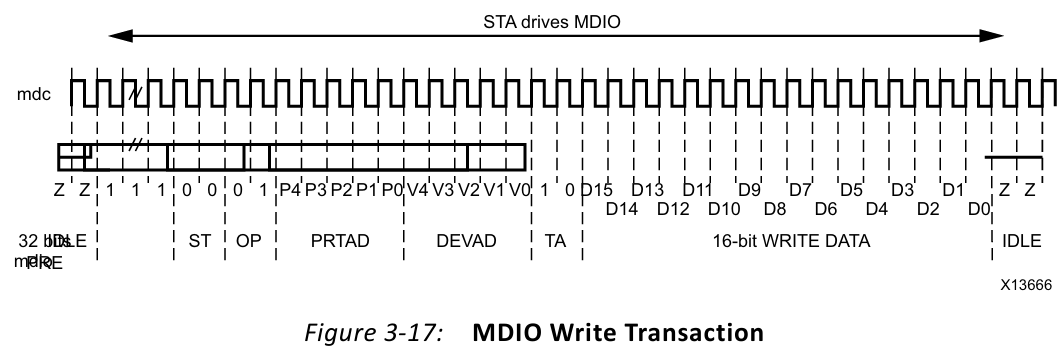

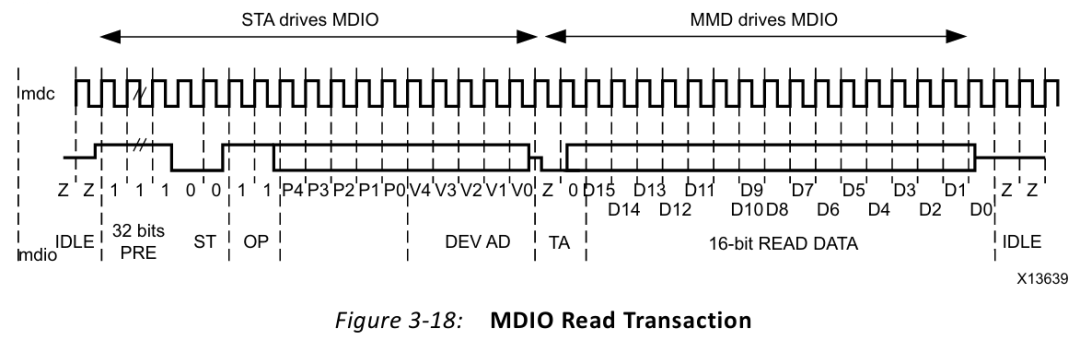

MDIO接口是该核的寄存器配置接口，类似于千兆网PHY的寄存器配置。其相关时序配置如下：
1.1.3、10G PCS/PMA核

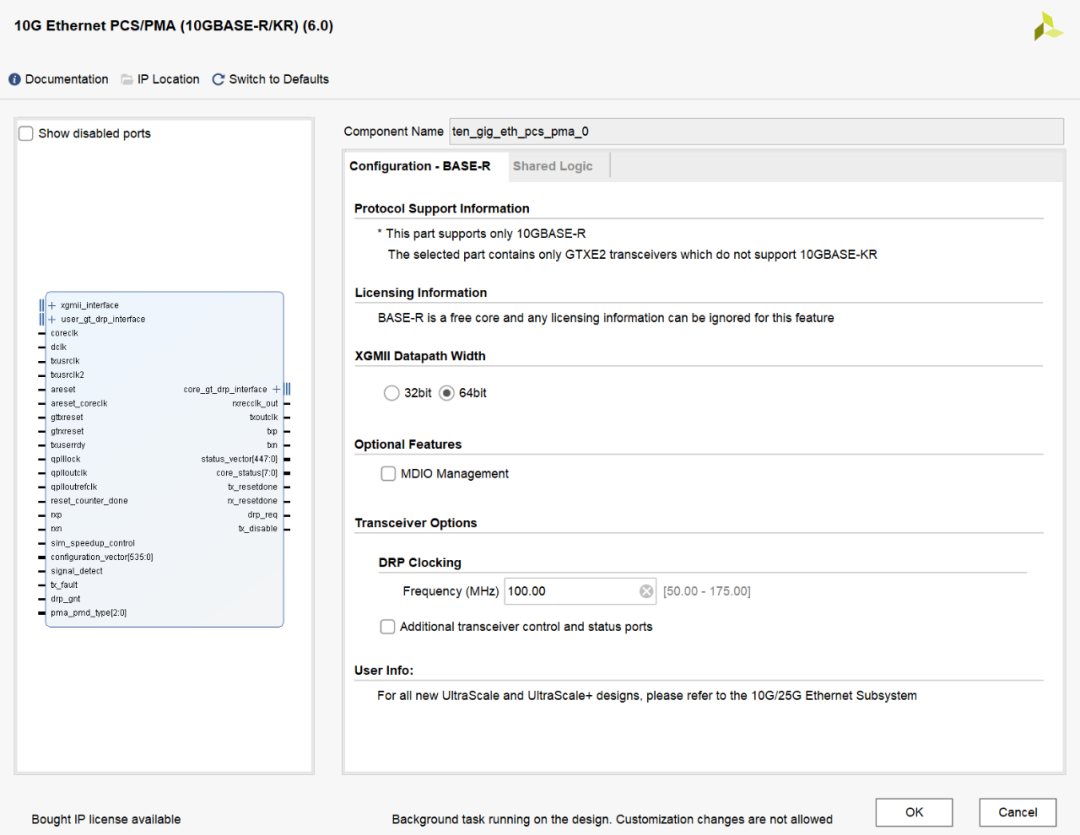

该核需要license，核页面如下：该核只适用于7系列FPGA。
上述核配置页面不启用：MDIO接口。
关于该核的时钟、复位部分的使用可参考其example。
1.1.4、万兆网开发
借助例化上述GT核后，可按照图1开发编码实现PCS相关功能：对于发送帧功能，用户端的帧数据，封装起始、结束、空闲码后，经加扰后，结合同步字段，经变速箱Gearbox，并串转换等，最终经电路传送出去；对于接收，是上述过程的逆操作。
开发过程主要涉及：帧数据按照上节内容封装与解封、同步字段的增添与解析、加解扰。其中帧数据的封装与解析按照以太网协议进行即可。
具体网络协议，用户根据具体需要封装、解析即可，比如UDP、TCP、FTP等；这里只讨论万兆网通信方式，不介绍具体协议，协议内容可参考：FPGA实现千兆网UDP协议(含ARP、ICMP)。
1.2、10G Ethernet Subsystem核实现万兆网
该核的用户数据接口为AXIS，这里不再介绍。
此方式是实现万兆网通信最快捷的方法，需要license。开发按照以太网协议对网络帧进行解析与封装即可，只需关心如下结构：

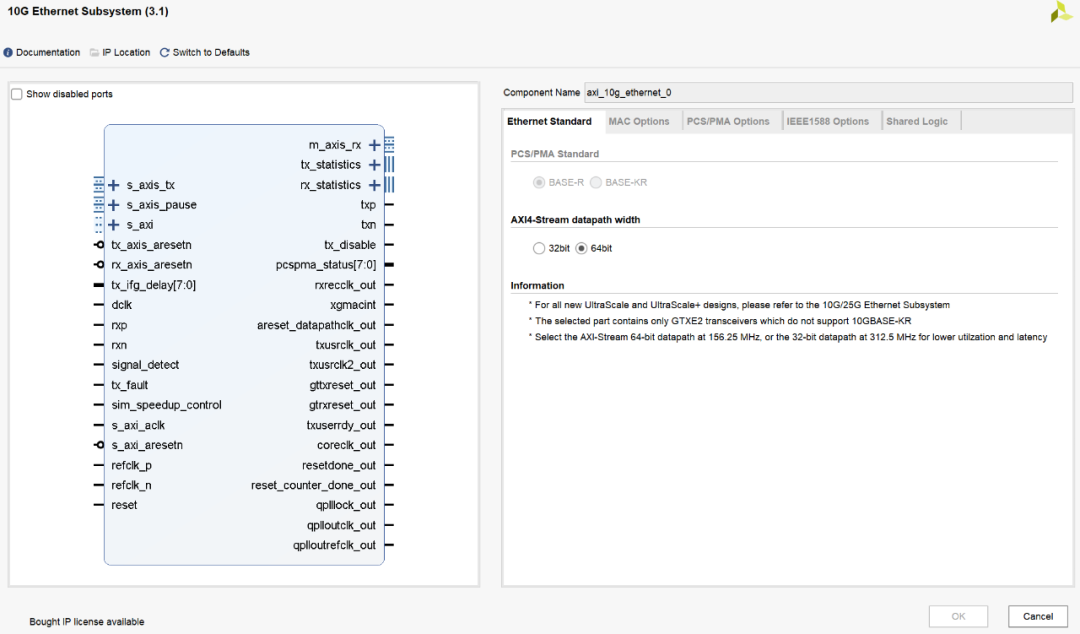

其核配置界面如下：
根据开发板这里选择10GBASE-R类型，64bit的AXIS数据接口。

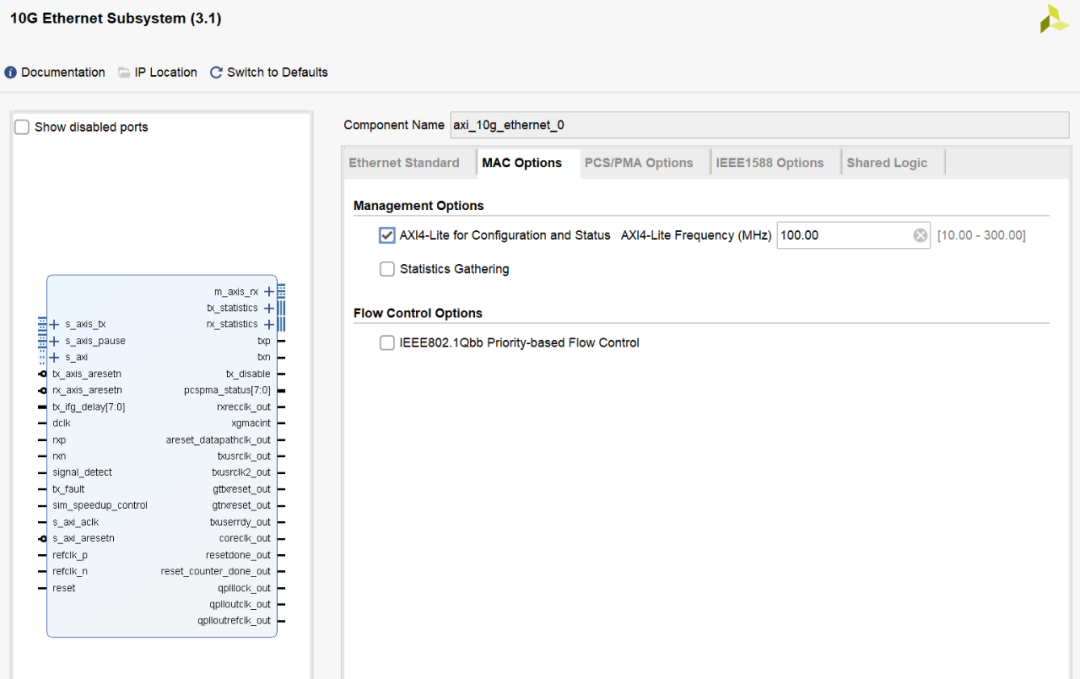

AXI-Lite配置接口时钟范围选择，这里没有启用流控。

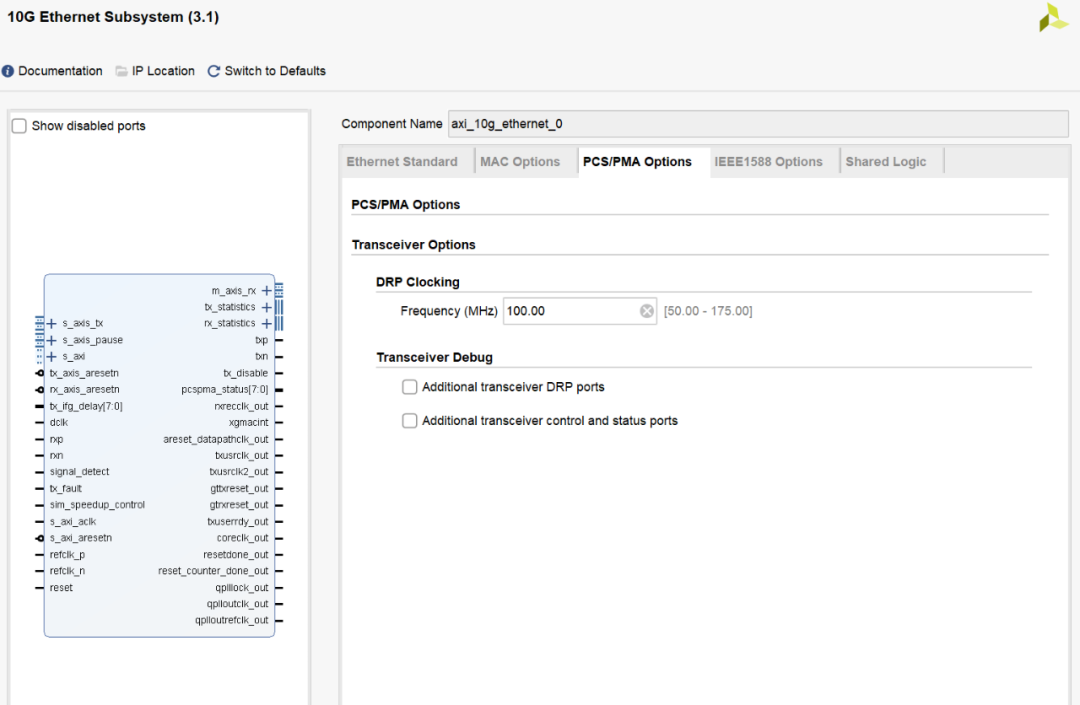

这页主要是DRP及状态接口。

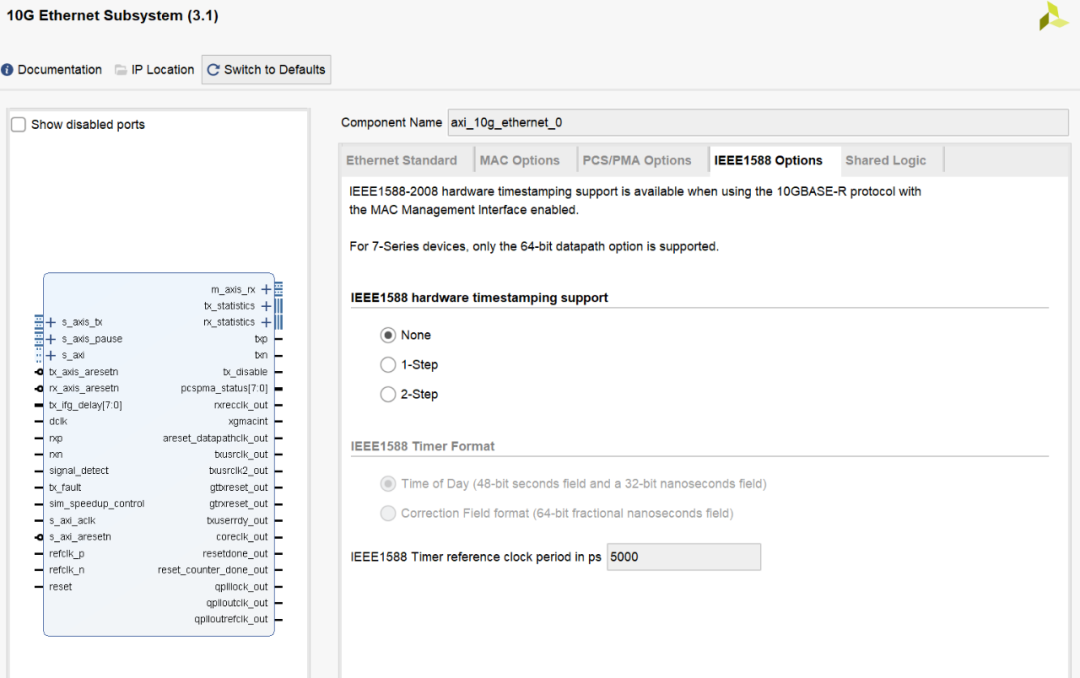

这页没启用时间戳。

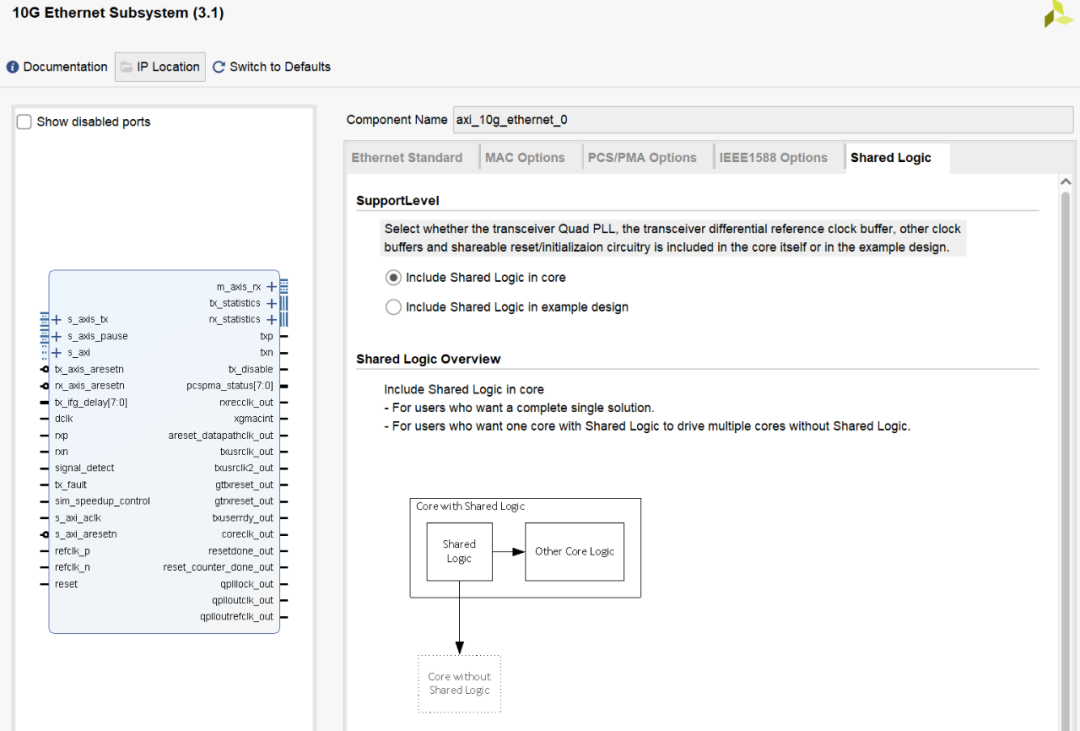

这页选择时钟及复位是集成核内外。多通道的万兆网通信使用核方式与U/U+系列不同。
关于时钟及复位的使用，可参考其example。
二、万兆网功能测试
本文只针对UDP协议栈测试，UDP相关协议可参考：FPGA实现千兆网UDP协议(含ARP、ICMP)。千兆、万兆、40G/50G、100G以太网的UDP协议栈的实现原理相同，只是用户数据位宽、CRC检验的实现难易不同。
2.1 、工程实现
上述两种方式使用相应的核都可以实现万兆网通信，本文采用UDP协议栈测试工程部分功能。这里不介绍UDP协议栈（ARP缓存、ping、UDP），比如向对端发包前，先查询ARP列表，查询无果则ARP寻址后再发包；对于一些明确的场景，也可以省略ARP寻址。

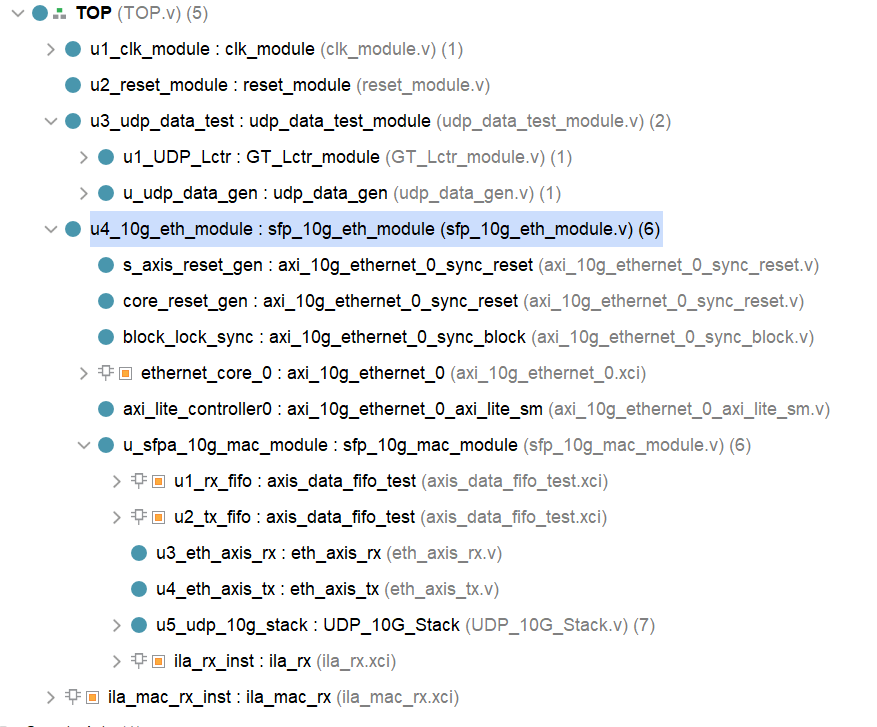

比如10G万兆网核的工程：

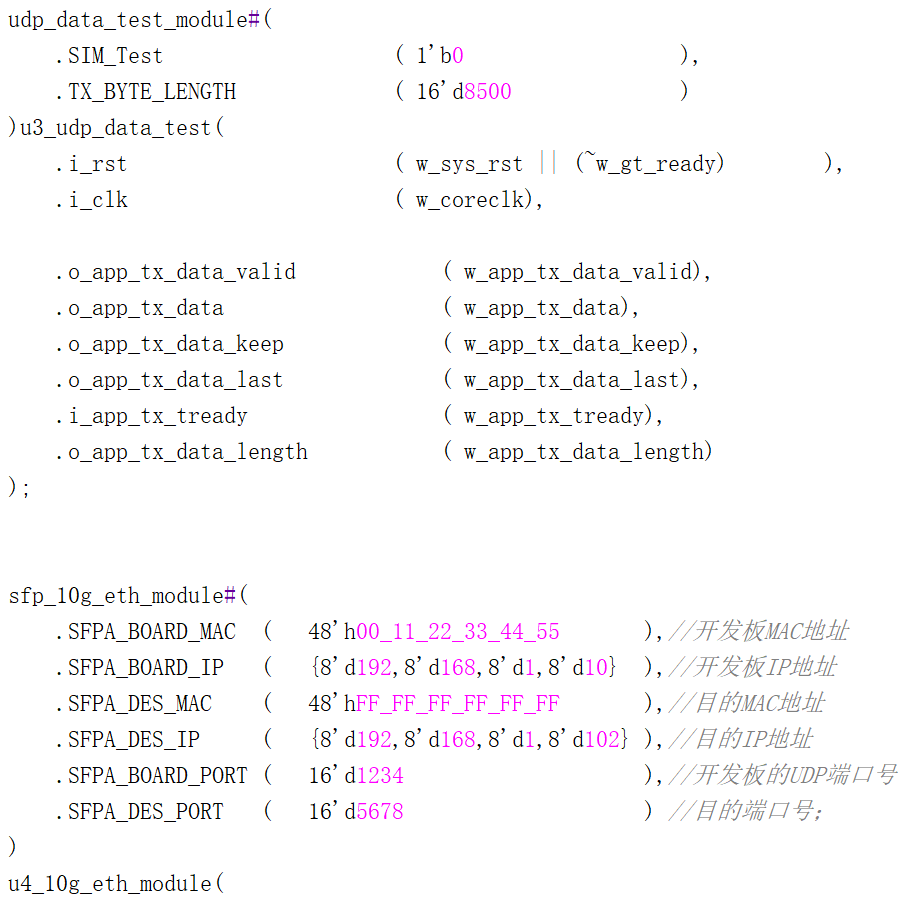

两端的信息配置：
2.1 、ARP及Ping功能

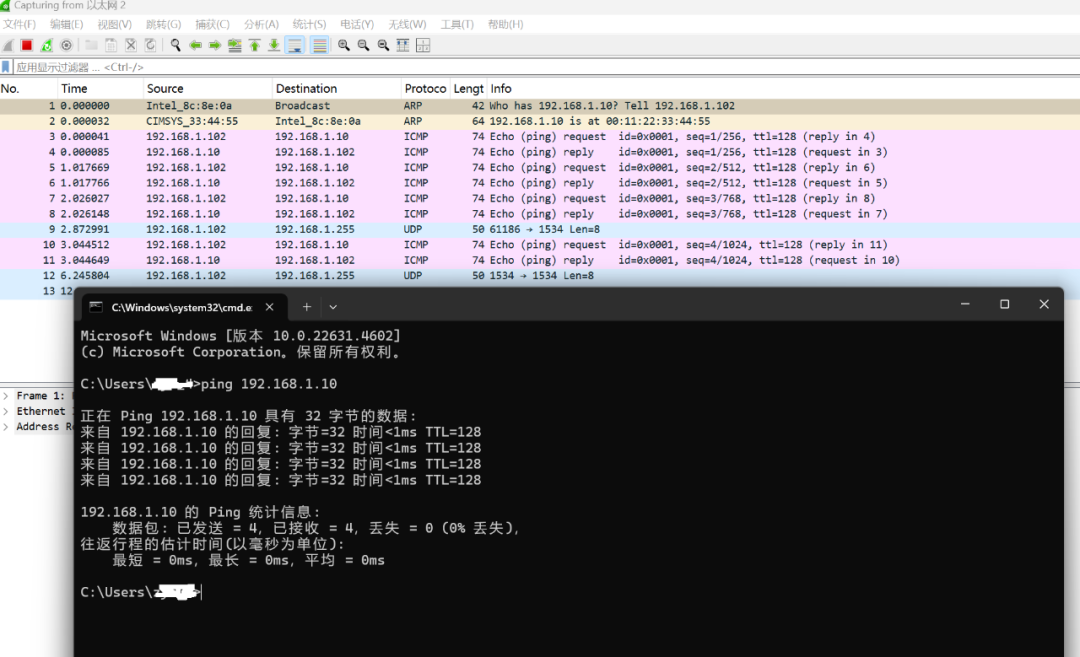

通过ping下位机测试arp及ping应答功能：
2.2 、巨型帧
不同的网卡、路由器等支持的最大MTU不同，但都支持46~1500字节。为了实现长数据包的传输，产生了巨型帧。

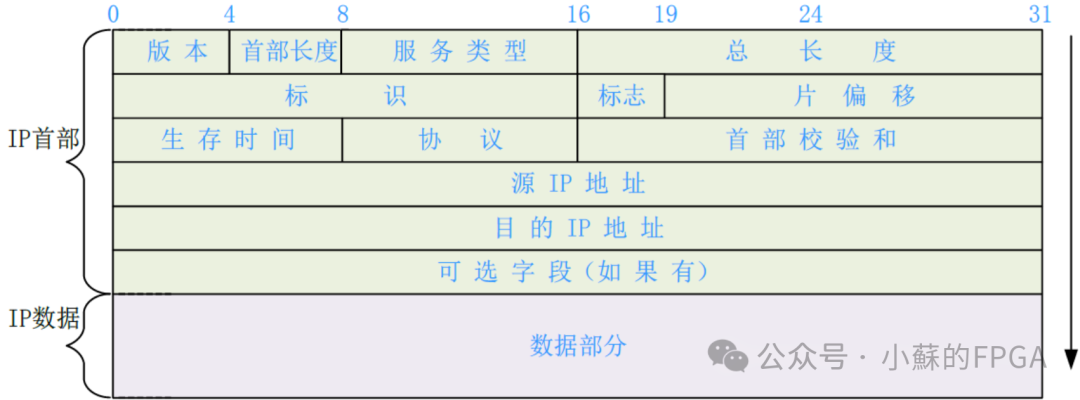

对于多级路由的网络包传输，为了避免中间路由节点的设备丢弃，采用巨帧分片处理：巨帧拆分成多包，利用IP层的头部分片及偏移字段（第2个DW中）区分数据的完整性和顺序。分片的首包保持帧结构的完整字段，MTU最大1500字节；其他分片包在网络帧结构中去除了UDP的头部字段。
对于点到点直连的应用场景，或者中间路由节点都支持MTU大值（比如9000字节），则利用巨帧时可采用标准的巨帧分片策略，也可采用不分片的策略。
FPGA向上位机发送长度为8500字节的UDP巨型帧的测试如下：分片为5包1480字节和最后一包1100字节。

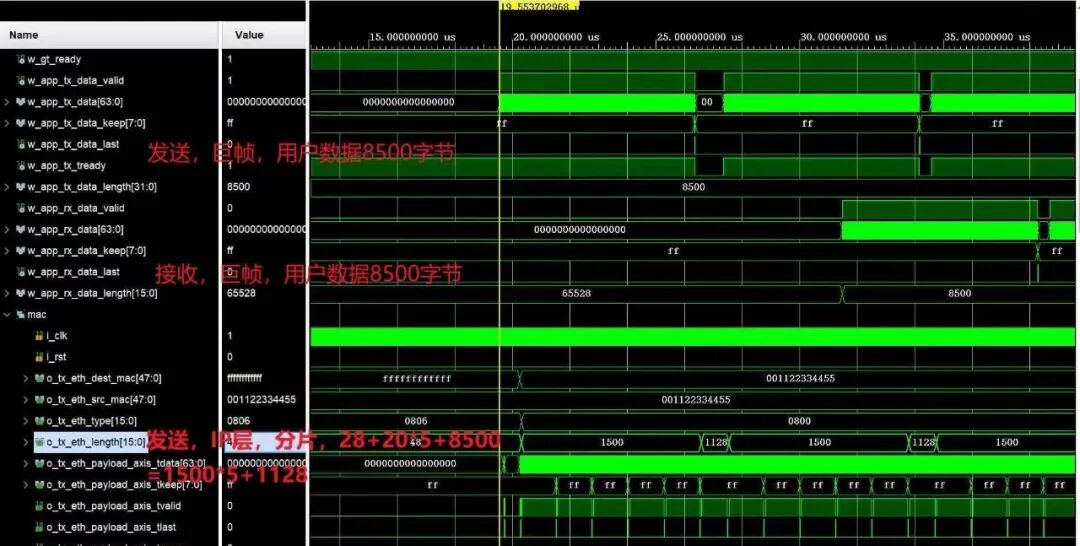

协议栈仿真：测试模块产生8500字节的测试数据，协议栈进行巨帧分片，环回后接收端能正确解析数据。

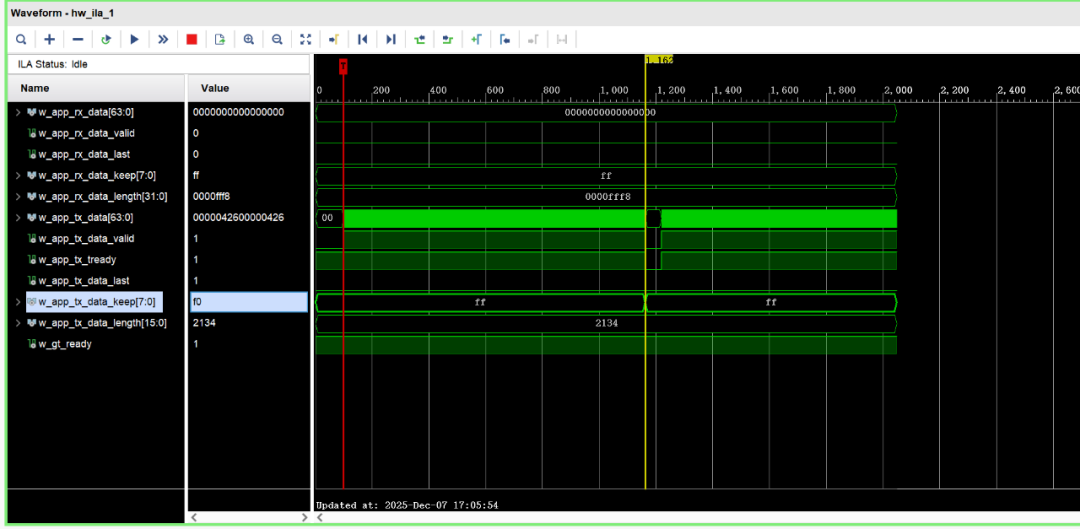

10G以太网核上板测试：测试模块产生8500字节的测试数据

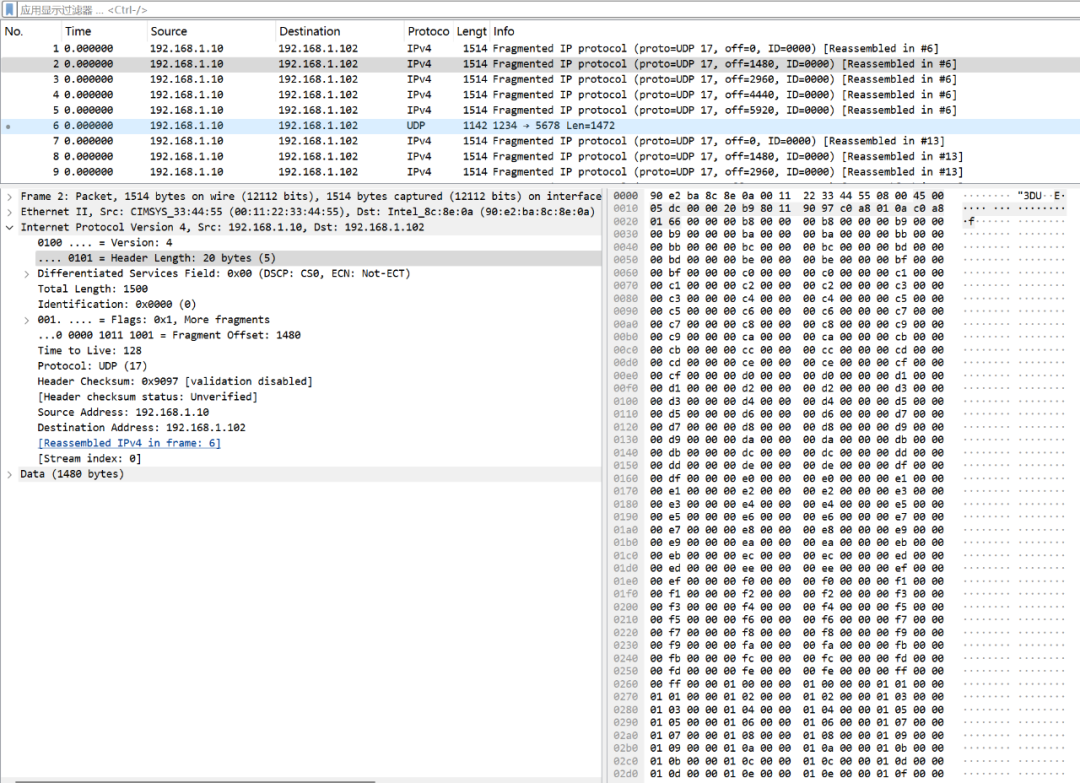

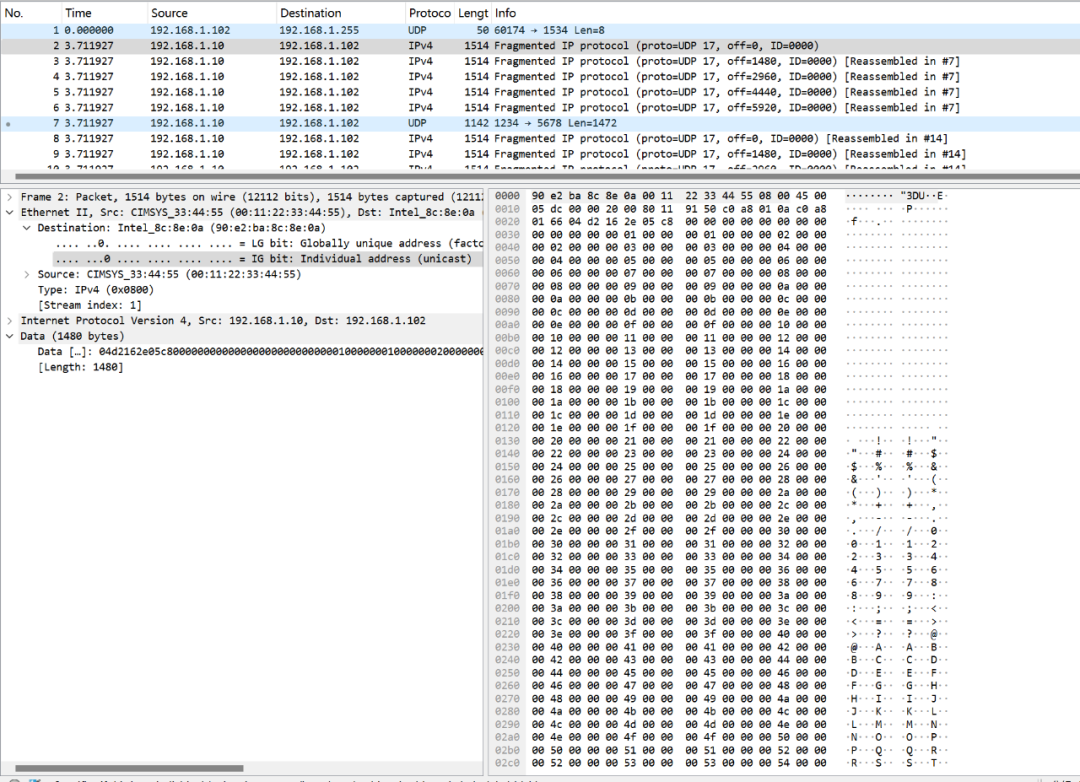

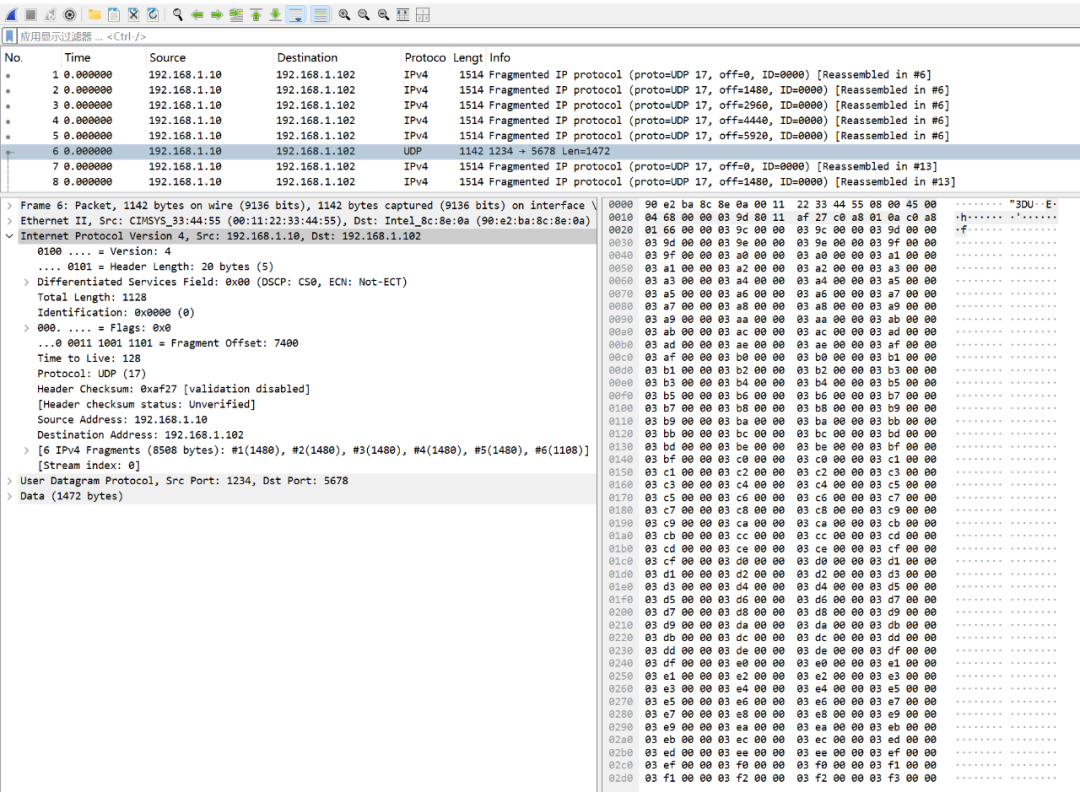

上位机wireshark观测上发的矩阵数据，分片以及偏移量正常：

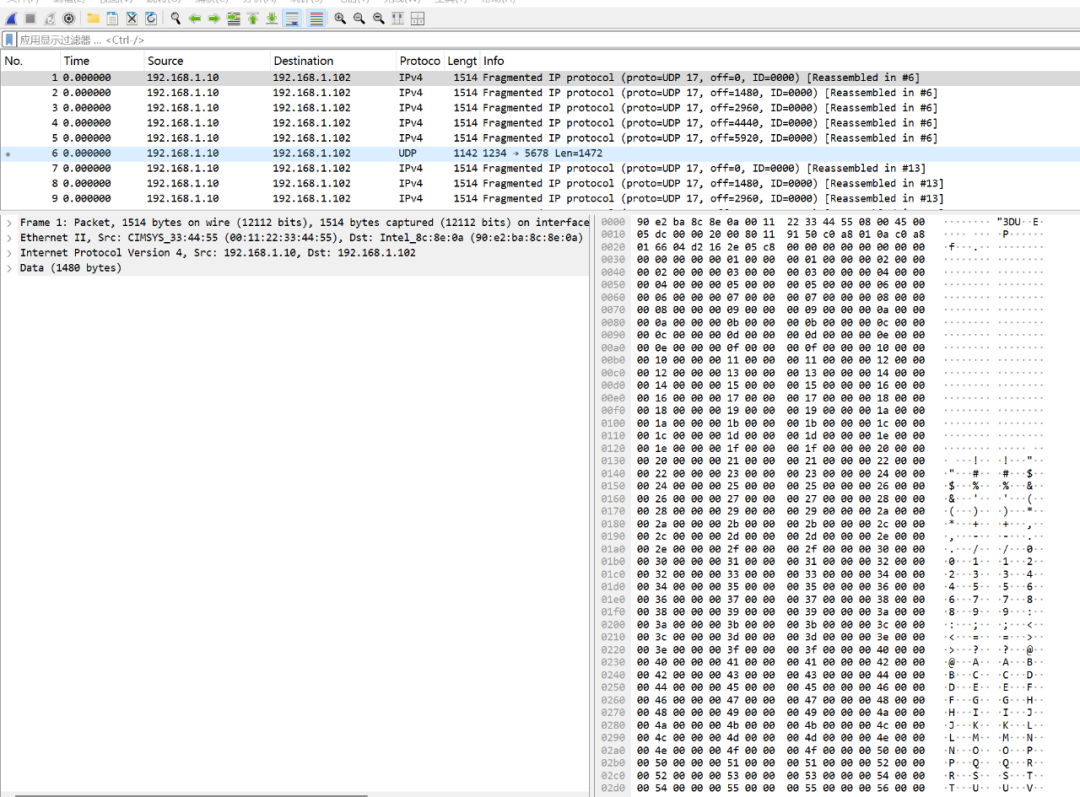

从第2个分片开始，不再有UDP头部字段。
10G PCS/PMA核的测试：
2.3、测速

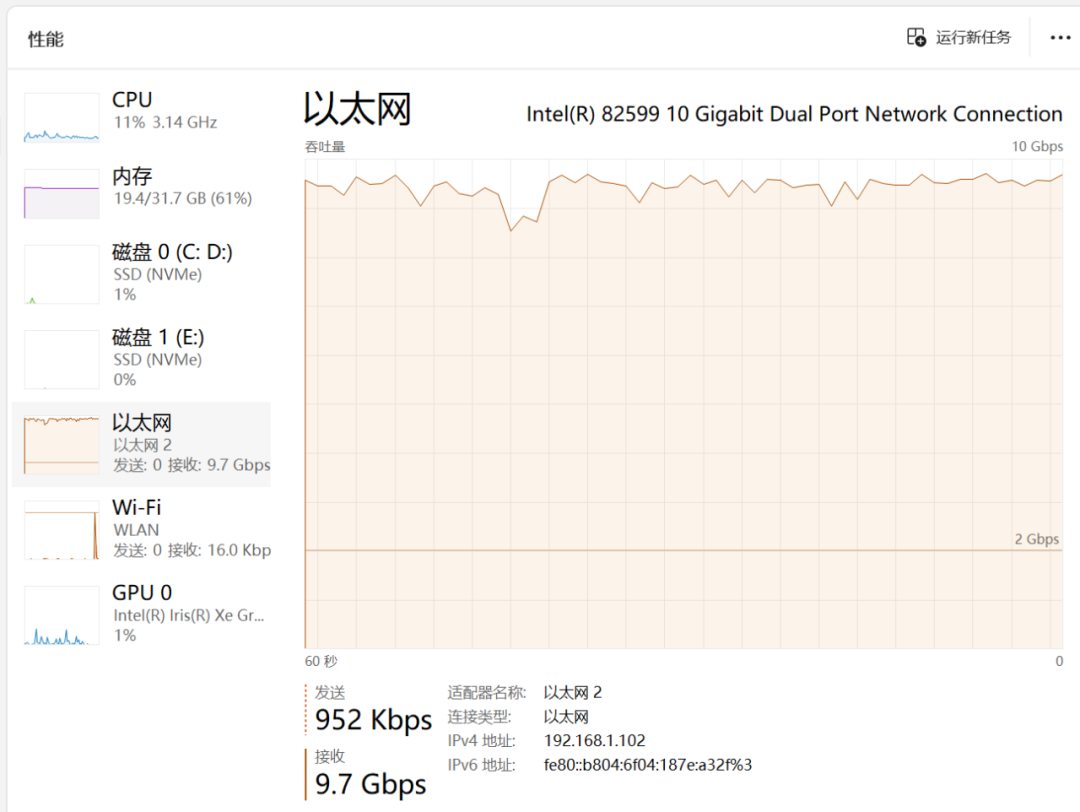

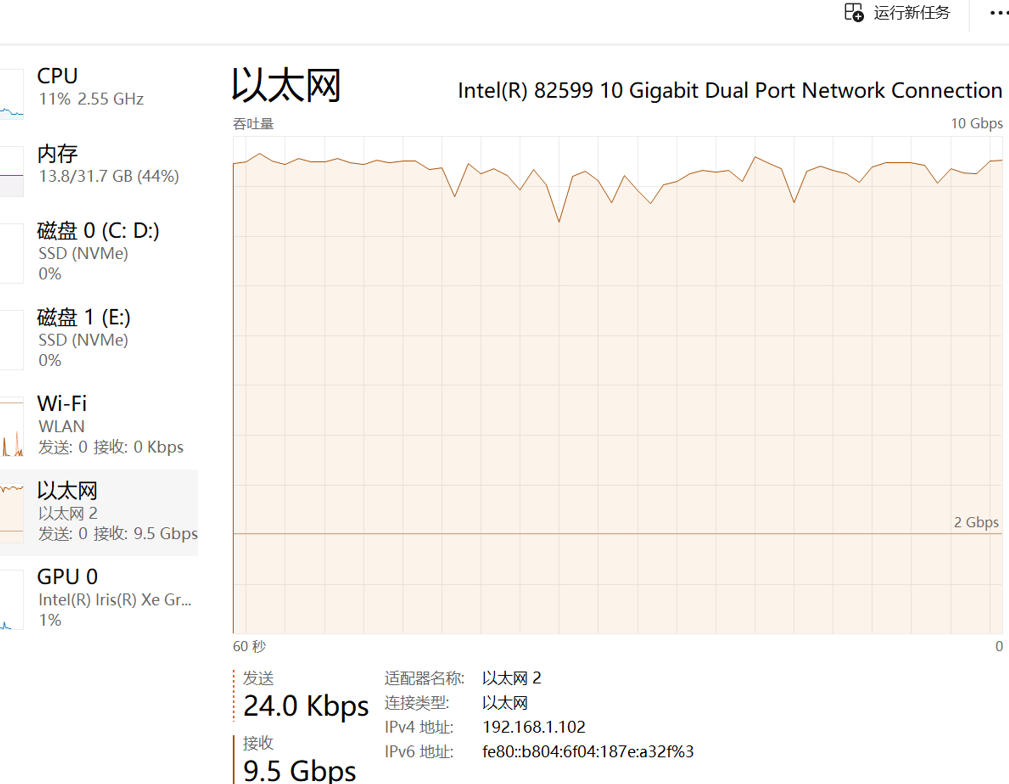

两个工程向上位机发包，当接口空闲时一直上发，测速结果近9.5 Gbps：
2.4、代码
有相关需要的可私信联系。
