超透镜专栏基于几何相位超表面透镜入门教程包括相位计算 matlab联合cst建模电场数据导出画图全流程视频讲解，附赠代码

超透镜的设计总是从相位分布开始的。还记得第一次做几何相位超表面时，对着文献里的相位公式发懵的场景吗？其实只要抓住这个核心公式就够用了：φ(x,y)=2π/λ*(√(x²+y²+f²)-f)。这玩意儿看着唬人，实际操作起来用MATLAB三行代码就能搞定：

matlab 复制代码

lambda = 633e-9; % 工作波长
f = 10e-3; % 焦距
[X,Y] = meshgrid(-1e-3:5e-6:1e-3);
phase = mod(2*pi/lambda*(sqrt(X.^2+Y.^2+f^2)-f),2*pi);

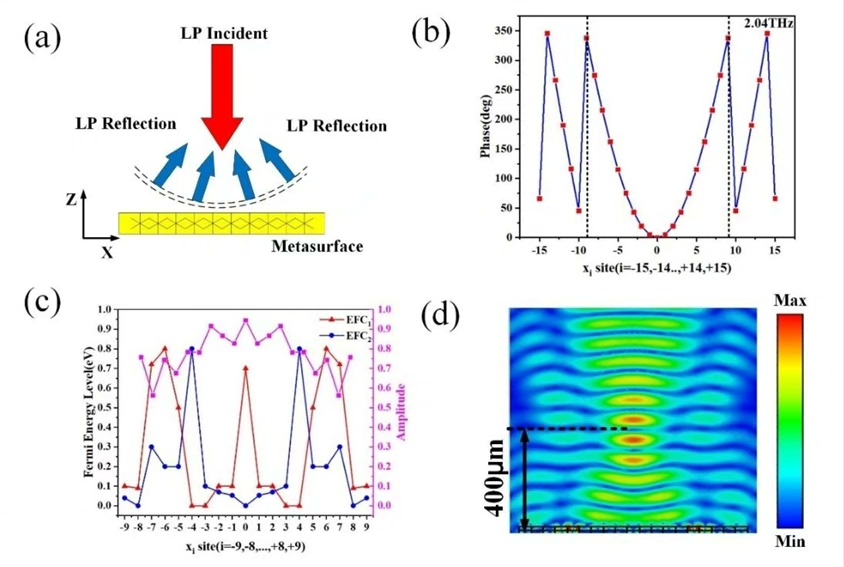

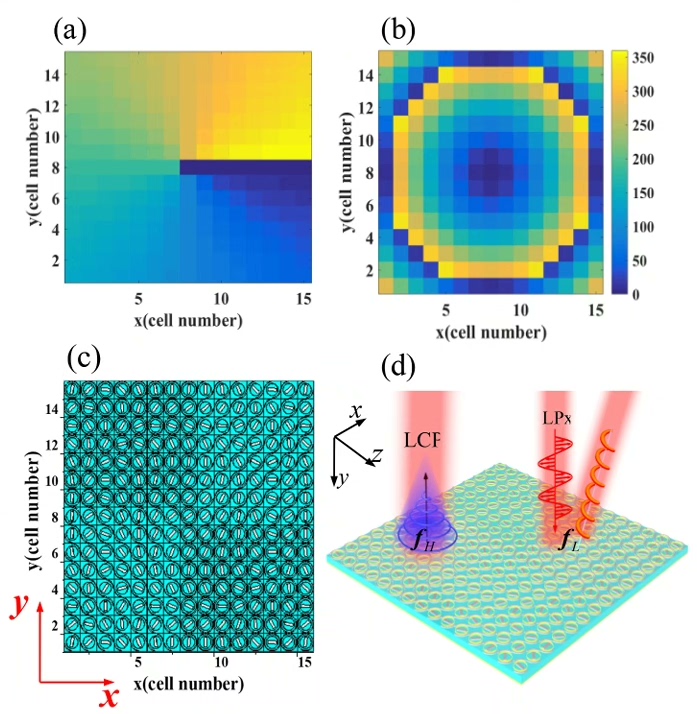

这段代码生成的相位分布图就像水面涟漪的同心圆，用imagesc函数可视化的时候要当心相位跳变------那些突然从红变蓝的区域不是计算错误，而是模2π运算的正常现象。这里有个小技巧：加上'colormap hsv'能让相位过渡更直观。

建模环节建议用CST的VBA脚本批量操作。我习惯把相位数据存成.txt文件，用下面这段脚本直接导入到单元结构参数里：

vba 复制代码

With PhaseData
    .FileName = "phase_distribution.txt"
    .Reset
    .StepU = "5e-6"
    .StepV = "5e-6"
    .Run
End With

仿真完成后，电场数据导出要特别注意坐标系匹配。CST默认的直角坐标系和柱坐标系转换可能会让电场方向错乱。这时候在MATLAB里做个坐标变换矩阵就能解决：

matlab 复制代码

[theta,rho] = cart2pol(X,Y);
Ex_rot = Ex.*cos(theta) + Ey.*sin(theta);

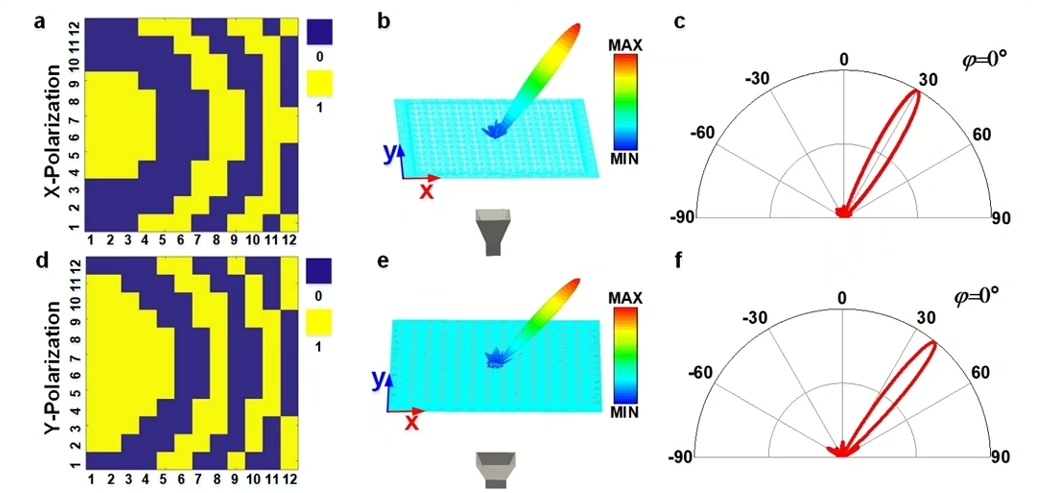

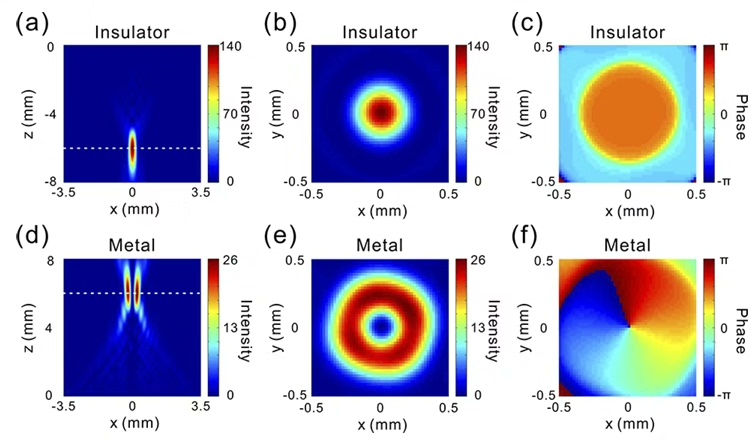

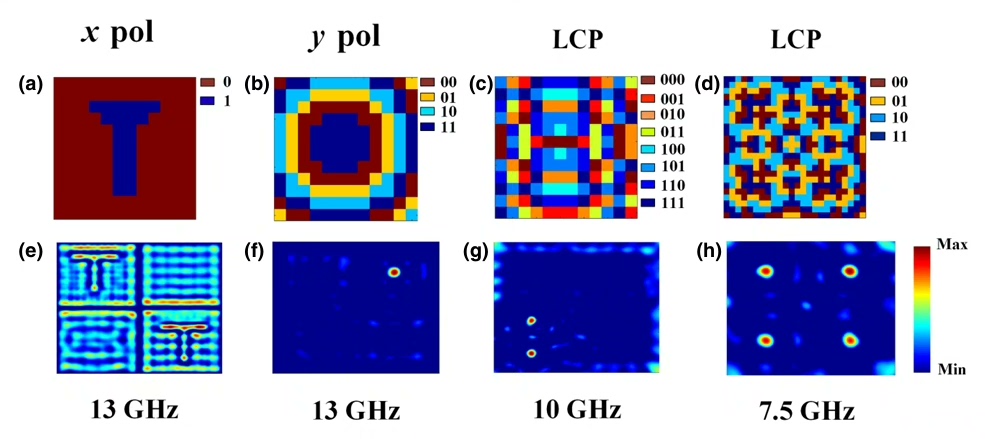

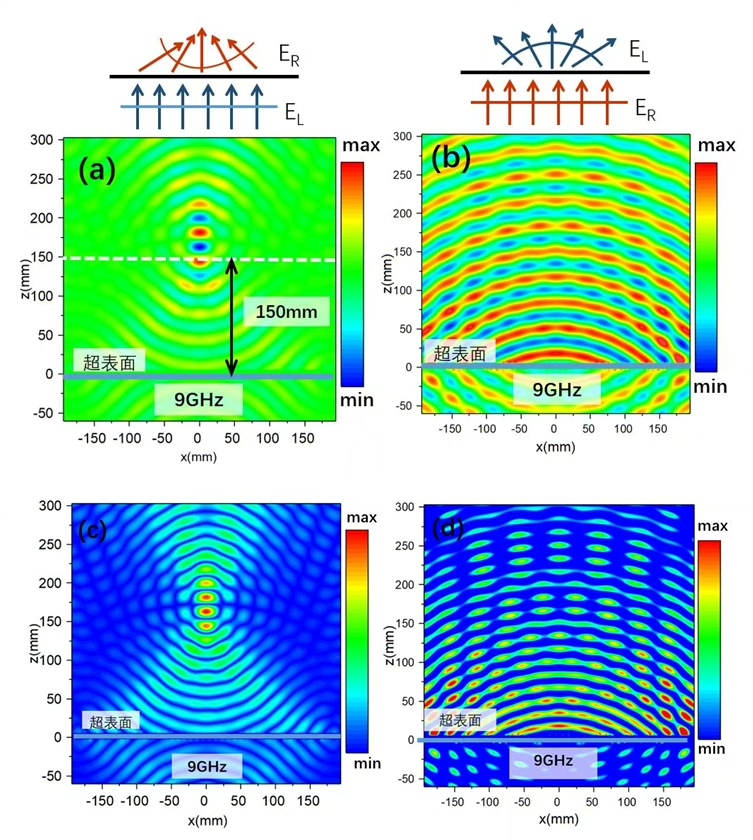

画聚焦光斑时，很多人会直接用imagesc(abs(Ez).^2)，但这样会丢失相位信息。更好的办法是用quiver函数叠加矢量图，能同时显示电场强度和偏振方向。最近发现用pcolor代替imagesc做二维绘图，配合shading interp参数，图像质量能提升一个档次。

当看到仿真结果中出现奇怪的旁瓣时，先别急着改结构参数。检查相位分布是否满足2π覆盖，单元结构的旋转角度有没有正确映射到几何相位。有次我花了三天时间debug，最后发现是VBA脚本里的步长单位写成了毫米而不是米------这种低级错误新手最容易踩坑。

完整代码包里有几个杀手锏脚本：自动生成GDSII制版文件的转换器、带容差分析的参数扫描工具，还有个能一键生成仿真报告的神器。建议先从视频教程的3D建模部分看起，里面演示了如何用黄金螺旋排布纳米柱来抑制高阶衍射------这招能让超透镜效率提升至少15%。
