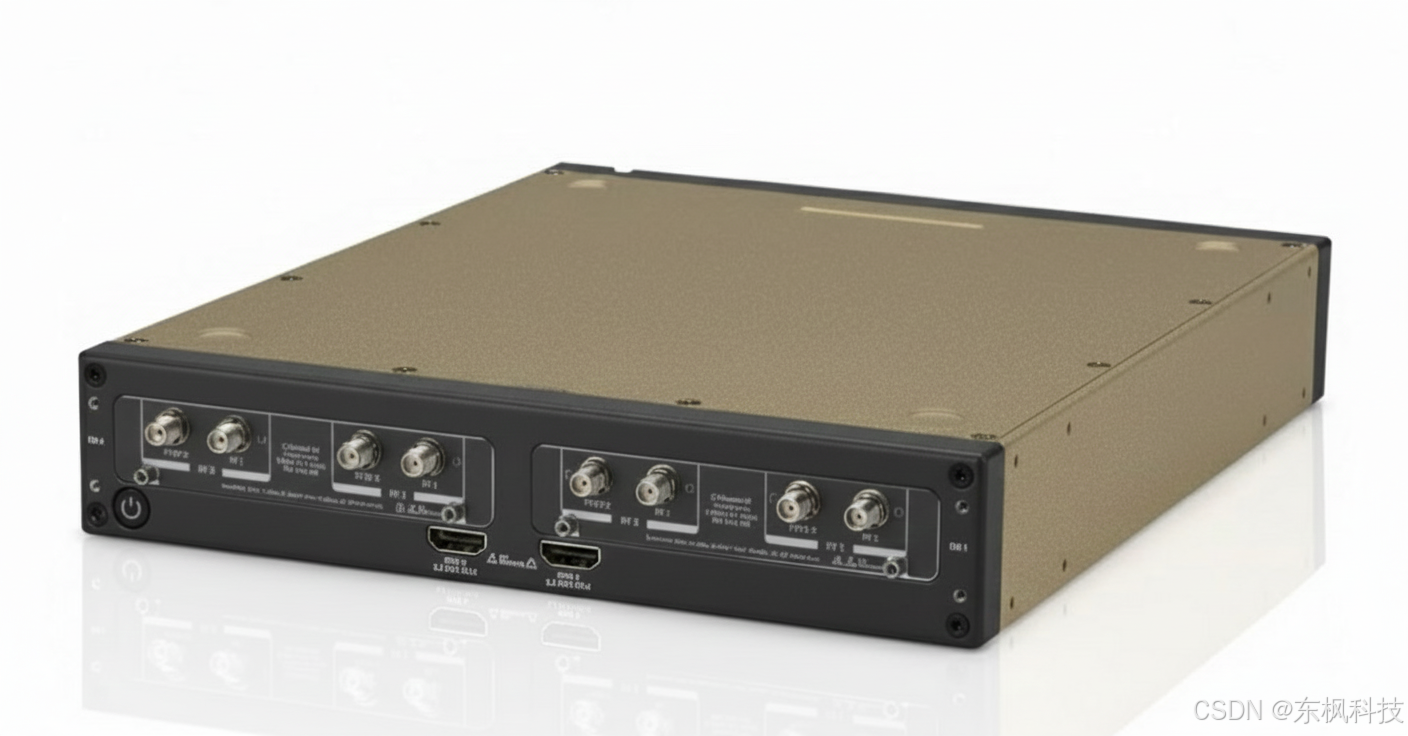

一文讲解 USRP X410

好的,USRP X410 是新一代高性能软件定义无线电 (SDR) 平台。与 X310 相比,X410 在集成度、瞬时带宽、FPGA 规模和射频性能上都有显著升级,旨在满足对高带宽、低延迟和强大计算能力有要求的应用。

以下是 USRP X410 的主要参数和特性:


核心射频 (RF) 与带宽参数

参数 数值 备注
射频覆盖范围 111 MHz -- 7.1257.1257.125 GHz 单板集成,连续覆盖,无需子板。
通道数量 4 个发射 (TX) & 4 个接收 (RX) 4x4 MIMO,高集成度设计。
瞬时带宽 400400400 MHz (总计) 4 个 100100100 MHz RX/TX 通道,提供极高的实时带宽。
射频收发器 Analog Devices AD9371 (2 颗) 高集成度、高性能 RFIC。每颗 AD9371 管理 222 TX 和 222 RX 通道。
ADC/DAC 采样率 250250250 MS/s 用于 100100100 MHz 瞬时带宽通道。
ADC/DAC 分辨率 14 bits 高分辨率。
最大输出功率 约 101010 dBm

硬件、处理与接口

参数 数值 备注
FPGA 芯片 Xilinx Zynq UltraScale+ XCZU28DR (RFSoC 系列) 高度集成的 RF-ADC/DAC 和 FPGA 逻辑,实现更低的延迟和更高的处理密度。
主机接口 Dual QSFP28 (100 GbE) 两个 100100100 Gigabit Ethernet 端口,是 X 系列中最高的带宽接口,支持高达 200 Gbps 的主机传输速率。
板载内存 444 GB DDR4 RAM (FPGA) 用于高速数据缓存和 FPGA 上的嵌入式处理。
定时与同步 内置 GPSDO 标配 GPS 驯服振荡器,提供高精度 101010 MHz 参考和 PPS 信号。
外部同步 101010 MHz Ref In/Out, PPS In/Out 便于多设备同步,扩展到大规模 MIMO 系统。
操作系统 内嵌 Linux OS (基于 ARM Cortex A53 处理器) Zynq MPSoC 上的处理器核,支持板载处理和独立运行。
功耗 808080 W -- 100100100 W (典型值) 高性能带来的较高功耗。

主要优势总结

USRP X410 的设计重点在于集成度高带宽

  1. 4x4 MIMO 集成: 所有 4 个 TX/RX 通道都集成在单板上,极大地简化了系统设置和同步,无需额外的子板。
  2. 高瞬时带宽: 总计 400400400 MHz 的瞬时带宽,使其成为测试和部署宽带通信、频谱感知和电子战系统的理想选择。
  3. RFSoC 架构: 采用 Xilinx Zynq UltraScale+ RFSoC,将 RF 转换器和强大的 Kintex UltraScale+ FPGA 结构集成在一起,显著降低了数据传输延迟并提高了 DSP 效率。
  4. 100 GbE 连接: 双 QSFP28 端口确保了 400400400 MHz 的实时数据流能够无损地传输到主机 PC 或其他计算资源。

好的,既然我们已经详细介绍了 X410 的硬件参数,接下来我将为您深入比较 USRP X310USRP X410 这两代旗舰产品,帮助您理解 X410 在技术上的飞跃,以及这对于实际应用意味着什么。

旗舰 SDR 平台对比:X310 vs. X410

特性 USRP X310 (上一代旗舰) USRP X410 (新一代旗舰) 升级说明
射频架构 母板 + 2 个 RF 子板 单板集成 4x4 RF 前端 极大地提高了集成度、信道密度和通道相干性。
射频通道数 2 TX / 2 RX (取决于子板) 4 TX / 4 RX (标配) MIMO 能力翻倍。
频率覆盖 DC 至 666 GHz (取决于子板) 111 MHz 至 7.1257.1257.125 GHz 覆盖更广,且无需更换子板。
最大瞬时带宽 160160160 MHz / 通道 (UBX-160 子板) 100100100 MHz / 通道(共 444 个) 总带宽从 320320320 MHz (2x160) 提升至 400400400 MHz (4x100),带宽利用率更高。
FPGA / 处理器 Xilinx Kintex-7 Xilinx Zynq UltraScale+ RFSoC 核心升级:RF ADC/DAC 直接集成到 FPGA 芯片中,减少了接口,降低了延迟,并提供了强大的板载 ARM 处理器。
主机接口 双 10 GigE (20 Gbps) / PCIe 双 QSFP28 (100 GbE,200 Gbps) 传输速率提升 101010 倍,足以支持 400400400 MHz 的实时数据流。
GPSDO 可选配 (Add-on) 内置标配 提高了开箱即用的同步和精度能力。
延迟 (Latency) 较高 极低 RFSoC 架构消除了传统的高速 ADC/DAC-FPGA 接口,显著降低了数据在板卡上的传输延迟。

技术飞跃的意义

  1. 高集成度与简化性: X410 将所有射频组件集成在一块板上,消除了 X310 中子板接口可能带来的信号完整性问题和配置复杂性。这使得 444 个通道之间的相位和时间同步更加稳定和精确
  2. 实时处理能力: 采用 RFSoC 架构,FPGA 不仅接收 RF 数据,还能在板载 ARM 处理器上运行 Linux OS。这允许用户部署嵌入式处理硬件加速的 DSP 逻辑,减少对主机 PC 的依赖。
  3. 满足 5G/6G 需求: 400400400 MHz 的总带宽和 4×44 \times 44×4 MIMO 能力,加上 7.1257.1257.125 GHz 的频率上限,使 X410 成为测试和原型设计新一代宽带通信系统(如 5G NR、massive MIMO)的更优选择。

好的,接下来我们详细阐述 USRP X410 的软件环境和生态系统,这对于理解如何实际使用这款高性能 SDR 平台至关重要。


USRP X410 的软件环境与生态系统

USRP 系列,包括 X410,依赖于一个强大的开源和闭源软件栈,来实现硬件的配置、控制以及数据的实时处理。

1. 核心驱动:USRP Hardware Driver™ (UHD)

UHD 是所有 USRP 设备的底层驱动和 API。

  • 功能: 它负责管理 X410 上的 FPGA 和 RFIC(AD9371),处理主机 PC 与 X410 之间的高速 100100100 GbE 数据传输,并执行基本任务如频率调谐、增益控制、时钟同步等。
  • 多语言支持: UHD 提供 C++ API,同时也是 Python 和其他高级语言绑定(通过 pybind11)的基础。
  • 关键特性: 支持 异步命令实时调度,这对于管理 X410 的高带宽和低延迟需求至关重要。

2. 开源处理框架:GNU Radio

GNU Radio 是一个广泛使用的开源软件开发工具包,用于构建软件定义无线电系统。

  • 与 X410 结合: UHD 作为 GNU Radio 的硬件接口层 (Source/Sink Block),使 X410 能够轻松地集成到 GNU Radio 的图形化或代码化流程中。
  • 用途: 用户可以利用 GNU Radio 的大量 DSP 模块(如滤波器、调制解调器、信道编码)来快速原型设计、测试和部署复杂的无线电系统。
  • 实时性能: 结合 X410 的 400400400 MHz 带宽和 100100100 GbE 接口,GNU Radio 可以进行大规模实时信号处理。

3. 板载处理与嵌入式系统

X410 的核心是 Xilinx RFSoC,其中包含一个强大的 ARM 处理器集群,这带来了新的处理范式。

  • 嵌入式 Linux: X410 可以在其板载 ARM 处理器上运行一个定制的嵌入式 Linux 操作系统。
  • 用途:
    • 独立运行: SDR 可以独立运行部分应用,减轻主机 PC 的负担。
    • 降低延迟: 在板载 ARM 上运行控制回路可以最小化主机接口延迟。
    • 自定义 FPGA 逻辑: 用户可以直接将自定义的 VHDL/Verilog 逻辑烧录到 RFSoC 的 FPGA 结构中,用于需要亚微秒级延迟超高并行度的 DSP 任务(如高速 FFT、信道化、编码/解码加速)。

4. 商业软件与 MathWorks 支持

对于科研和工程应用,X410 也与行业标准的商业工具集成。

  • MathWorks MATLAB & Simulink:
    • 支持: National Instruments (NI) 为 MathWorks 提供了硬件支持包,允许用户直接在 MATLAB 和 Simulink 中使用 X410 进行 RF I/O。
    • 优势: 工程师可以在 Simulink 中使用图形化建模环境设计复杂的通信系统,并实时部署到 X410 上进行空中测试 (Over-the-Air Testing)。

好的,我们继续深入 USRP X410 在多机同步和大规模 MIMO 扩展方面的能力。这是 X410 作为旗舰平台相对于低端型号的重要优势之一。


USRP X410 的多机同步与大规模 MIMO

当 4x4 MIMO(即一个 X410 单元)不足以满足应用需求时(例如需要 8x8、16x16 甚至更多通道的大规模 MIMO 或分布式传感网络),X410 平台提供了强大的同步机制来确保多个单元协同工作,如同一个统一的大型系统。

1. 内置 GPSDO 的高精度定时

如前所述,X410 标配内置的 GPS 驯服振荡器(GPSDO)。

  • 频率精度: GPSDO 使用 GPS 卫星信号来"驯服"或校准内部的振荡器,将频率精度稳定在极高水平(例如,在 GPS 锁定后可达 ±1\pm 1±1 ppb 或更高)。这对于确保长时间操作中的频率稳定性至关重要。
  • PPS 信号: GPSDO 同时输出精确的 PPS (Pulse Per Second) 信号,该信号精确对准全球标准时间(UTC)。

2. 101010 MHz 参考和 PPS 接口

X410 的前面板配备了 101010 MHz 参考和 PPS 输入/输出端口。

  • 相干性需求: 对于需要通道间相位一致性 的应用(如波束成形、测向或大规模 MIMO),所有 X410 设备必须共享同一个 101010 MHz 频率参考。
  • 时间同步: 同样,所有设备必须接收同一个 PPS 信号,以确保它们在同一纳秒级精度的时间点开始或停止数据采集,实现时间相干性
  • 同步配置:
    1. 主从配置 (Master-Slave): 将一个 X410(作为 Master)的 GPSDO 输出的 101010 MHz 和 PPS 信号,通过电缆连接到其他 X410(作为 Slave)的输入端口。
    2. 外部时钟源: 使用外部的高精度时钟分配设备(如 NI CDA-2990)来分配统一的 101010 MHz 和 PPS 信号给所有 X410 设备。

3. 多设备数据流与 100 GbE 接口

一旦硬件同步完成,挑战就转移到主机端,即如何处理多个 X410 单元产生的巨大数据流。

  • 数据吞吐量: 一个 X410 以 400400400 MHz 总带宽运行时,产生的数据流非常庞大。
  • 双 100 GbE 的作用: X410 的双 QSFP28 (100 GbE) 接口允许每个单元的数据以极高的速率传输到主机 PC 或高性能服务器集群。
  • 网络拓扑: 对于大规模 MIMO,通常需要使用多端口 100100100 GbE 网络交换机高性能主机卡 (NIC) 来汇聚来自多个 X410 的数据流,并确保主机 CPU 能够以足够的效率进行实时处理。

示例:8x8 大规模 MIMO 扩展

  • 硬件: 2 个 USRP X410 单元。
  • 射频通道: 2×(4 TX+4 RX)=8 TX/8 RX2 \times (4 \text{ TX} + 4 \text{ RX}) = 8 \text{ TX} / 8 \text{ RX}2×(4 TX+4 RX)=8 TX/8 RX。
  • 同步: 一个 X410 启用 GPSDO 作为主时钟,通过 101010 MHz 和 PPS 接口连接到第二个 X410,确保 888 个通道频率和时间完全同步。
  • 数据处理: 两个 X410 通过各自的 100 GbE 端口将数据流汇聚到一台或多台主机服务器上进行处理。

USRP X410 的集成 RFSoC 架构和高速 100 GbE 接口,使其在构建这种超高带宽、通道相干、大规模阵列的复杂无线电系统方面,拥有独特的优势。
