自动驾驶—CARLA仿真（12）client_bounding_boxes demo

📌测试用例

PythonAPI/examples/client_bounding_boxes.py

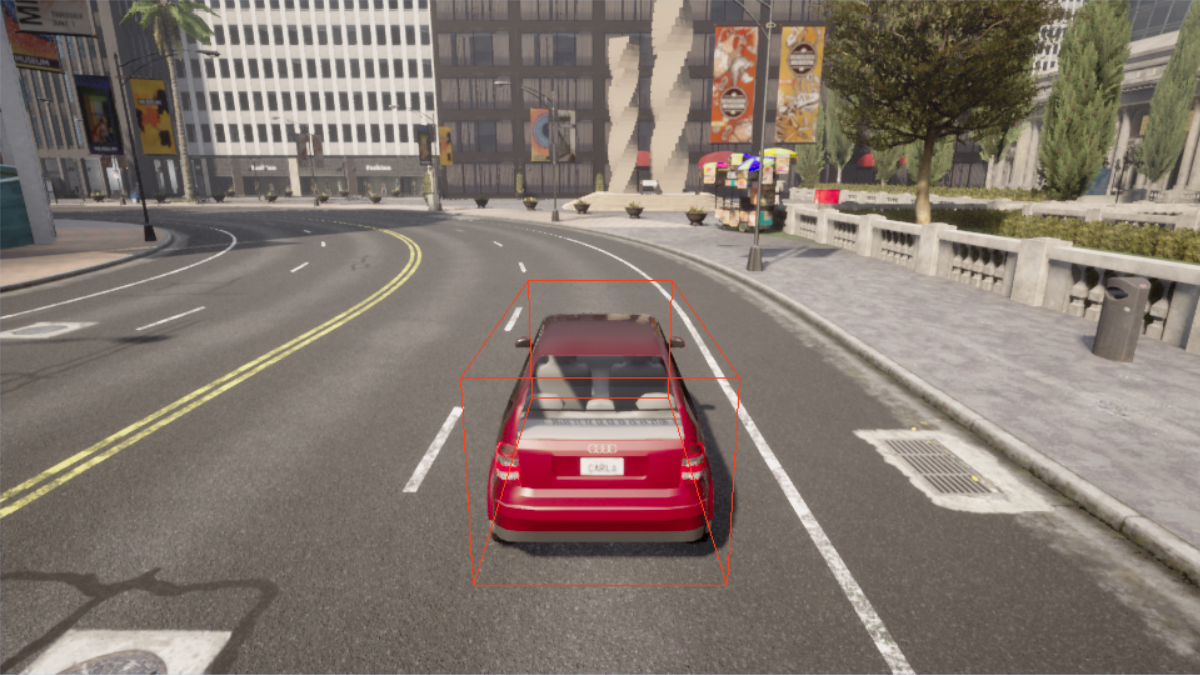

客户端侧 3D 边界框（Client-Side Bounding Boxes）可视化示例，用于：

手动驾驶一辆主车（WASD 控制）
实时计算并绘制周围车辆的 3D 边界框
所有边界框计算在 客户端（Python）完成，不依赖 CARLA 服务端

🔑 主要模块解析

1. `ClientSideBoundingBoxes` 类：3D 边界框核心引擎

这是脚本的核心技术模块，完全在客户端实现 3D→2D 投影。

核心方法：

get_bounding_box(vehicle, camera)
- 获取车辆 8 个 3D 顶点的世界坐标
- 通过 世界→相机坐标变换 → 相机内参投影 → 归一化设备坐标
- 返回 8 个 2D 像素点 + 深度值
_create_bb_points(vehicle)
- 根据 vehicle.bounding_box.extent 生成局部坐标系下的 8 个顶点
- 顺序：底面 4 点（顺时针）+ 顶面 4 点（对应底面）
坐标变换链 ：
车辆局部坐标 → 世界坐标 → 相机坐标 → 2D 像素
draw_bounding_boxes()
- 使用 pygame.draw.line 绘制 12 条边（底面 4 + 顶面 4 + 竖边 4）
- 颜色固定为 BB_COLOR = (248, 64, 24)（橙红色）

✅ 关键优势 ：

不依赖 CARLA 的实例分割传感器，仅需 RGB 摄像头 + 车辆列表即可生成 3D 框。

2. `BasicSynchronousClient` 类：主控制循环

管理仿真、渲染和用户输入。

核心组件：

同步模式：
python 复制代码
```
self.set_synchronous_mode(True)
```
- 确保每帧精确控制，避免传感器数据错位
自定义摄像头：
- 分辨率：960x540（1920/2 x 1080/2）
- FOV：90°
- 位置：车后方 5.5 米，高度 2.8 米，俯角 -15°（第三人称视角）
手动控制逻辑：

按键功能

W 前进（throttle=1, reverse=False）

S 倒车（throttle=1, reverse=True）

A/D 左/右转向（±0.05 增量）

Space 手刹

按键	功能
`W`	前进（throttle=1, reverse=False）
`S`	倒车（throttle=1, reverse=True）
`A/D`	左/右转向（±0.05 增量）
`Space`	手刹

图像同步机制：

python 复制代码

self.capture = True  # 请求下一帧
# 回调中: if self.capture: self.image = img; self.capture = False

避免多线程竞争，确保渲染与控制同步

3. **坐标系处理

脚本完整实现了 CARLA 坐标系到标准计算机视觉坐标系的转换：

步骤	变换
1. 车辆局部坐标	`(x,y,z)` （CARLA 标准）
2. 世界坐标	通过 `vehicle.get_transform()`
3. 相机坐标	通过 `camera.get_transform().get_inverse_matrix()`
4. CV 坐标系	`(x,y,z) → (y, -z, x)`（关键！）
5. 2D 投影	`K * [y, -z, x]^T`

💡 注释中的 cords_y_minus_z_x 正是这一步转换。

4. 相机内参校准

python 复制代码

calibration = np.identity(3)
calibration[0, 2] = VIEW_WIDTH / 2.0   # cx
calibration[1, 2] = VIEW_HEIGHT / 2.0  # cy
calibration[0, 0] = calibration[1, 1] = VIEW_WIDTH / (2.0 * tan(FOV/2))  # fx=fy
self.camera.calibration = calibration

手动构建 3x3 相机内参矩阵 K
用于 get_bounding_box() 中的 3D→2D 投影

🎯 与服务端方案对比

特性	客户端方案（本脚本）	服务端方案（instance_segmentation）
依赖	仅需 RGB 摄像头 + 车辆列表	需要 instance_segmentation 传感器
精度	基于车辆真实 bounding_box	基于像素分割，可能有锯齿
性能	CPU 计算投影（Python）	GPU 渲染分割图

⚠️ 注意事项

仅显示其他车辆
- vehicles = self.world.get_actors().filter('vehicle.*') 包含所有车
- 但未过滤主车，主车自身也会显示边界框 （可通过 if vehicle.id != self.car.id 过滤）
深度过滤
python 复制代码
```
bounding_boxes = [bb for bb in bounding_boxes if all(bb[:, 2] > 0)]
```
- 移除相机后方的物体（深度 ≤ 0）
坐标系假设
- 假设车辆 bounding_box 中心在 (0,0,0)（CARLA 默认）
- 若车辆模型偏移，需调整 _vehicle_to_world

✅ 总结

该脚本是 CARLA 客户端 3D 感知的经典实现，展示了：

如何从 车辆物理属性（bounding_box）生成 3D 顶点
如何实现 完整的 3D→2D 投影管线
如何在 纯 Python 客户端 实现 3D 边界框可视化

它是学习 自动驾驶 3D 目标检测基础 的绝佳起点，尤其适合理解 坐标变换、相机模型、投影几何 等核心概念。
