字符设备驱动（5）

点亮一颗LED(从入门到放弃)2025-12-17 18:05

一 、简介

字符设备与杂项设备的区别：

（1）杂项设备的主设备号是固定为10，学习字符类设备就需要自己或者系统来分配

（2）杂项设备可以自动生成设备节点，字符设备需要自己生成设备节点

二、申请设备号

注册字符类设备号的两个方法：

第一种：静态分配一个设备号

第二中：

2.1 静态分配设备号

静态分配一个设备号需要知道哪些设备号被用了，哪些设备号没有被用

register_chrdev_region(dev_t, unsigned, const char *);

头文件：

函数原型：

函数功能：

函数参数：

返回值：
头文件：#incldue<linux/fs.h>

函数原型：int register_chrdev_region(dev_t from, unsigned count, const char *name)

函数功能：静态分配一段连续的字符设备号，供字符设备驱动程序使用

函数参数：

@param1 from:要分配的起始设备号（包含主次设备号）(类型为dev_t 数据类型)

@param2 连续分配的设备号数量

@param3 设备名称（出现在/proc/devices中）

返回值：成功返回0，失败返回错误码
头文件：#incldue<linux/types.h>

宏定义：

typedef u32 __kernel_dev_t;

typedef __kernel_dev_t dev_t;

作用：dev_t 是用来保存设备号的，是一个32位数；高12为用来保存主设备号，低20位用来保存次设备号
LInux 提供了几个宏定义来操作设备号

头文件：#incldue<linux/kdev_t.h>

cpp 复制代码
#define MINORBITS	20                                   //次设备号位数，一共20位
#define MINORMASK	((1U << MINORBITS) - 1)              //次设备号掩码
#define MAJOR(dev)	((unsigned int) ((dev) >> MINORBITS))//在dev_t中获取主设备号
#define MINOR(dev)	((unsigned int) ((dev) & MINORMASK)) //在dev_t中获取次设备号
#define MKDEV(ma,mi)	(((ma) << MINORBITS) | (mi))     //将获取的主设备号和次设备号组成一个dev_t类型，第一个参数是住设备号，第二个参数是次设备号

2.2 动态分配设备号

头文件：#incldue<linux/fs.h>

函数原型：int alloc_chrdev_region(dev_t *, unsigned, unsigned, const char *)

函数功能：动态分配设备号

函数参数：

@param1 dev_t * 保存生成的起始设备号

@param2 unsigned 请求的第一个次设备号，通常为0

@param3 unsigned 连续申请的设备号个数

@param4 const char * name：设备名称（出现在/proc/devices中）

返回值：成功返回0，失败返回错误码

使用动态分配会优先使用255~234之间的设备号

2.3 注销设备号

头文件：#incldue<linux/fs.h>

函数原型：void unregister_chrdev_region(dev_t, unsigned);

函数功能：释放注册过的设备号

函数参数：

@param1 dev_t * 要释放的起始设备号

@param2 unsigned 要释放的连续设备号数量

2.4 代码部分

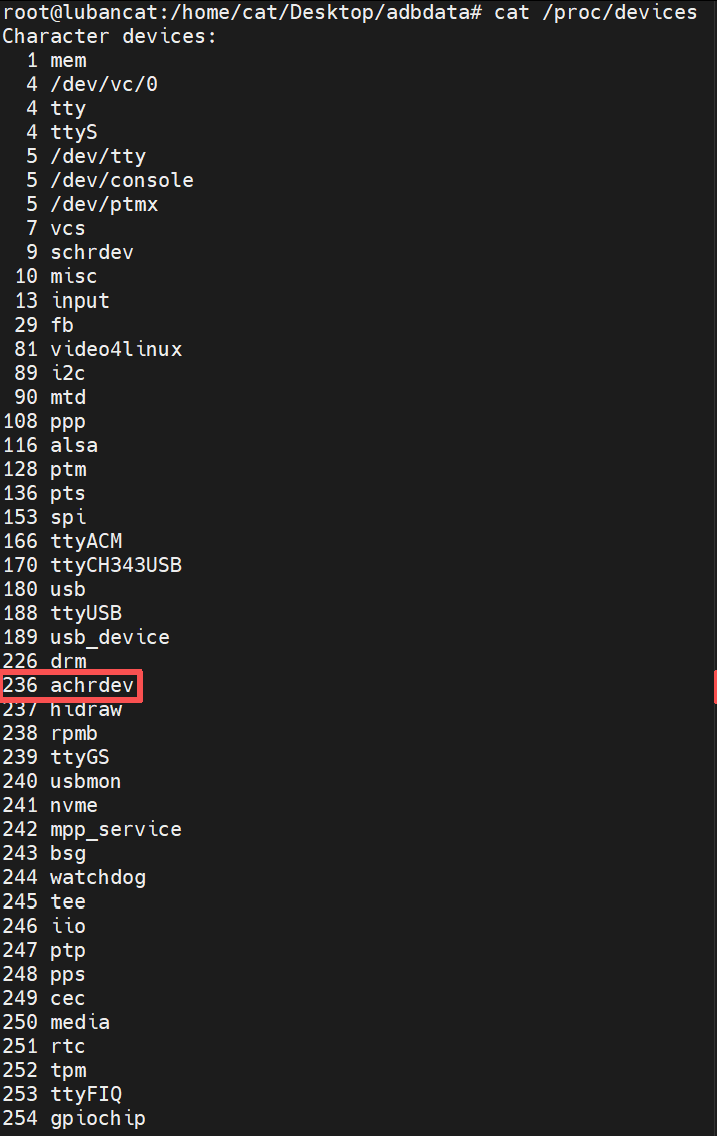

建议使用动态分配设备号；可通过终端命令cat /proc/devices查看设备号是否存在

cpp 复制代码
#include <linux/init.h>
#include <linux/module.h>
#include<linux/fs.h>
#include<linux/kdev_t.h>

  #define DEV_NUM 1        //定义分配连续申请的设备号数量
  #define MION_DEV_NUM 0   //定义请求的第一个次设备号
  #define DEV_SNAME "schrdev"  //定义静态分配的设备号名称
  #define DEV_ANAME "achrdev"  //定义动态分配的设备号名称
  static int major_num,minor_num;//定义两个变量用于接受主次设备号
  dev_t dev_num;//定义dev_t变量用于接收设备设备号

  module_param(major_num,int,0644);
  module_param(minor_num,int,0644);


  static int chrdev_init(void)
  {
	  int ret;
	  if(major_num)//静态分配设备号
	  {
		  printk("major_num=%d\n",major_num);
		  printk("minor_num=%d\n",minor_num);
		  dev_num= MKDEV(major_num,minor_num);//合成设备号
		  ret=register_chrdev_region(dev_num,DEV_NUM,DEV_SNAME);
		  if(ret!=0)
		  {
			  printk("register_chrdev_region failed!\n");
			  return -1;
		  }
		  printk("register_chrdev_region succeed!\n");
	  }
	  else
	  {
		  ret=alloc_chrdev_region(&dev_num,MION_DEV_NUM,DEV_NUM,DEV_ANAME);
		  if(ret!=0)
		  {
			  printk("alloc_chrdev_region succeed!\n");
			  return -1;
		  }
		  major_num=MAJOR(dev_num);//取出主设备号
		  minor_num=MINOR(dev_num);//取出此设备号
		  printk("major_num=%d\n",major_num);
		  printk("minor_num=%d\n",minor_num);
	  }

	  return 0;
  }
  static void chrdev_exit(void)
  {
	   unregister_chrdev_region(dev_num,DEV_NUM);
	   printk("param exit rmmod succeed!\n");
  }

  module_init(chrdev_init);
  module_exit(chrdev_exit);
  MODULE_LICENSE("GPL");

三、注册设备到内核

步骤一：定义一个cdev结构体

cdev结构体

头文件：#include <linux/cdev.h>

cpp 复制代码
struct cdev {
    struct kobject kobj;                 // 1. 内核对象基础结构
    struct module *owner;                // 2. 所属模块
    const struct file_operations *ops;   // 3. 设备操作函数集
    struct list_head list;               // 4. 链表节点
    dev_t dev;                           // 5. 设备号
    unsigned int count;                  // 6. 设备数量
};

步骤二：初始化一个字符设备结构体（cdev）

头文件：#include <linux/cdev.h>

函数原型：void cdev_init(struct cdev *, const struct file_operations *);

函数功能：初始化一个字符设备结构体（cdev），将其与指定的文件操作函数集（fops）关联，为后续添加到内核系统做准备

函数参数：

@param1:指向要初始化的字符设备结构体（cdev）的指针

@param2:指向设备对应的文件操作函数集（file_operations）的指针

步骤三：将初始化好的字符设备注册到内核

头文件：#include <linux/cdev.h>

函数原型：int cdev_add(struct cdev *cdev, dev_t dev, unsigned count)

函数功能：将初始化好的字符设备注册到内核，使其生效

函数参数：

@param1 cdev 已初始化的字符设备结构体

@param2 dev：起始设备号

@param3 count：连续设备号的数量

返回值：成功返回0，失败返回错误码（负数）

注销字符设备

头文件：#include <linux/cdev.h>

函数原型：void cdev_del(struct cdev *cdev)

函数功能：从内核中移除字符设备

函数参数：

@param1 ``cdev：要删除的字符设备结构体

注意：该函数在代码中的执行顺序
字符设备注册完以后会自动生成设备节点，但是字符类设备经过设备号申请、注册设备到内核、这来两步是没有办法生成设备节点的，需要通过mknod命令手动添加设备节点

格式：

mknod 名称 类型 主设备号 次设备号

eg:mknod /dev/test c 247 0 将主设备号为247，次设备号为0的字符类设备生成/dev/test节点

代码

驱动层：

cpp 复制代码
#include <linux/init.h>
#include <linux/module.h>
#include<linux/fs.h>
#include<linux/kdev_t.h>
#include <linux/cdev.h>
  #define DEV_NUM 1        //定义分配连续申请的设备号数量
  #define MION_DEV_NUM 0   //定义请求的第一个次设备号
  #define DEV_SNAME "schrdev"  //定义静态分配的设备号名称
  #define DEV_ANAME "achrdev"  //定义动态分配的设备号名称

  static int major_num,minor_num;//定义两个变量用于接受主次设备号
  struct cdev cdev;              //定义一个cdev类型结构体

  static int cdev_open(struct inode *inode, struct file *file)
  {
	  printk("open this cdev succeed\n");
      return 0;
  }

  struct file_operations cdev_fops=
  {
	.owner =THIS_MODULE,
	.open=cdev_open
  };                              //定义文件操作集结构体
  module_param(major_num,int,0644);
  module_param(minor_num,int,0644);


  static int chrdev_init(void)
  {
	  int ret1,ret2;
	  dev_t dev_num;//定义dev_t变量用于接收设备设备号

	  /*申请设备号*/
	  if(major_num)//静态分配设备号
	  {
		  printk("major_num=%d\n",major_num);
		  printk("minor_num=%d\n",minor_num);
		  dev_num= MKDEV(major_num,minor_num);//合成设备号
		  ret1=register_chrdev_region(dev_num,DEV_NUM,DEV_SNAME);
		  if(ret1!=0)
		  {
			  printk("register_chrdev_region failed!\n");
			  return -1;
		  }
		  printk("register_chrdev_region succeed!\n");
	  }
	  else
	  {
		  ret1=alloc_chrdev_region(&dev_num,MION_DEV_NUM,DEV_NUM,DEV_ANAME);
		  if(ret1!=0)
		  {
			  printk("alloc_chrdev_region succeed!\n");
			  return -1;
		  }
		  major_num=MAJOR(dev_num);//取出主设备号
		  minor_num=MINOR(dev_num);//取出此设备号
		  printk("major_num=%d\n",major_num);
		  printk("minor_num=%d\n",minor_num);
	  }

      /*将设备号注册到内核*/
	  cdev.owner=THIS_MODULE;
	  cdev_init(&cdev,&cdev_fops);//初始化一个字符设备结构体（cdev），将其与指定的文件操作函数集（fops）关联
	  ret2=cdev_add(&cdev,dev_num,DEV_NUM);//注册设备到内核
	  if(ret2!=0)
	  {
		  printk("cdev_add failed\n");
		  return -2;
	  }
	  return 0;
  }
  static void chrdev_exit(void)
  {//注意注销顺序
	   unregister_chrdev_region(MKDEV(major_num,minor_num),DEV_NUM);//注销设备号
	   cdev_del(&cdev);//注销设备到内核
	   printk("param exit rmmod succeed!\n");
  }

  module_init(chrdev_init);
  module_exit(chrdev_exit);
  MODULE_LICENSE("GPL");

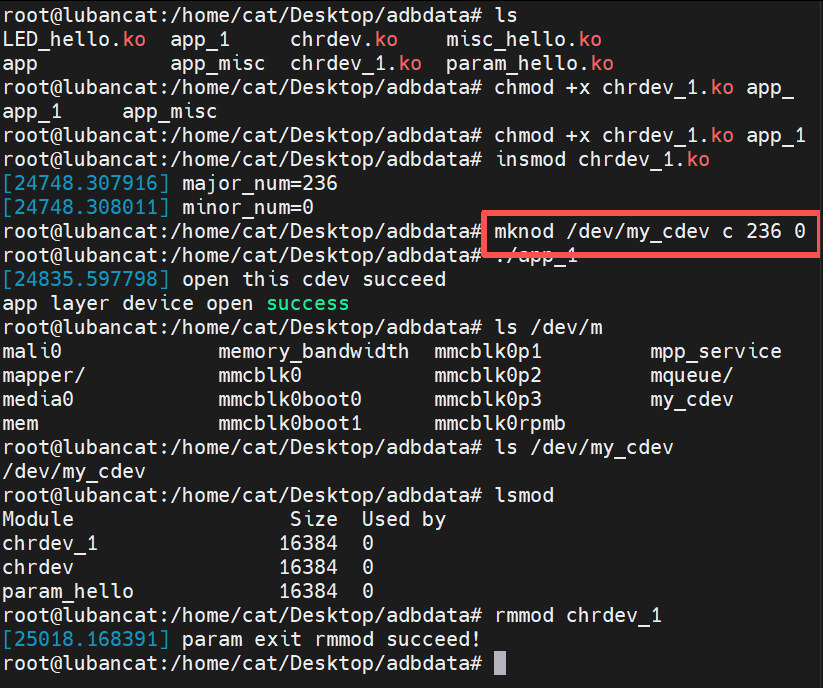

手动生成设备节点

应用层：

cpp 复制代码
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/stat.h>
#include <sys/types.h>
int main(int argc, char *argv[])
{
    int fd;

    fd = open("/dev/my_cdev", O_RDWR); //打开驱动对应的设备文件
    if(fd < 0)
    {
        printf("my_cdev device open failed\n");
        return -1;
    }
    printf("app layer device open success\n");

    close(fd);
    return 0;
}

四、自动创建设备节点

1.问题：怎么自动创建一个设备节点？

在嵌入式Linux中使用mdev来实现设备节点文件的自动创建和删除

2.什么是mdev?

mdev是udev的简化版，是busybox中所带的程序，最适合用在嵌入式系统

3.什么是udev?

udev是一种工具，它能够根据系统中的银行间设备状态动态更新设备文件，包括文件的创建，删除等。设备文件通常放在/dev目录下。使用udev后，在/dev目录下就只包含系统中真正存在的设备。udev一般用在PC上的linux中，相对mdev来说要复杂一些

4.怎么自动创建设备节点？

自动创建设备节点分为两个步骤：

步骤一：使用class_create函数出创建一个类

步骤二：使用device_create函数在创建的类下面创建一个设备

4.1创建和删除类函数

创建类：

头文件：#include<linux/device.h>

cpp 复制代码
extern struct class * __must_check __class_create(struct module *owner,
						  const char *name,
						  struct lock_class_key *key);

#define class_create(owner, name)		\
({						\
	static struct lock_class_key __key;	\
	__class_create(owner, name, &__key);	\
})

功能：创建的类

参数：

@param1 owner 一般为THIS_MODULE

@param2 name 创建的类的名字（在/sys/class下生成对应名字的类）

返回值：指向结构体class的指针

头文件：#include<linux/device.h>

cpp 复制代码
void class_destroy(struct class *cls);

函数参数：cls 要删除的类

函数功能：删除创建的类

在创建的类下面创建设备节点

头文件：#include<linux/device.h>

cpp 复制代码
struct device *device_create(struct class *cls, struct device *parent,
			     dev_t devt, void *drvdata,
			     const char *fmt, ...);

函数功能：在类下面创建设备节点

函数参数：

@param1 cls 设备要创建哪个类下面

@param2 parent 父设备，一般为NULL，也就是没有父设备

@param3 devt 设备号

@param4 drvdata 是设备可能会使用的一些数据，一般为NULL

@param5 fmt 设备节点名称，若是fmt=xxx，则会生成/dev/xxx这个设备文件

返回值：创建好的设备
头文件：#include<linux/device.h>

cpp 复制代码
void device_destroy(struct class *cls, dev_t devt);

函数功能：删除设备节点

函数参数：

@param1 cls 设备节点所在的类

@param2 devt 设备号

4.2 代码

驱动代码

cpp 复制代码
#include <linux/init.h>
#include <linux/module.h>
#include<linux/fs.h>
#include<linux/kdev_t.h>
#include <linux/cdev.h>
#include <linux/device.h>

  #define DEV_NUM 1            //定义分配连续申请的设备号数量
  #define MION_DEV_NUM 0       //定义请求的第一个次设备号
  #define DEV_SNAME "schrdev"  //定义静态分配的设备号名称
  #define DEV_ANAME "achrdev"  //定义动态分配的设备号名称
  #define DEV_CLASS_NAME "chrdev_class" //定义创建的类的名字
  #define DEV_NODE_NAME "my_cdev"
  static int major_num,minor_num;//定义两个变量用于接受主次设备号
  struct cdev cdev;              //定义一个cdev类型结构体
  struct class*class;            //定义一个class类型的结构体指针
  struct device*device;          // 定义一个device类型的结构体指针
  static int cdev_open(struct inode *inode, struct file *file)
  {
	  printk("open this cdev succeed\n");
	  return 0;
  }

  struct file_operations cdev_fops=
  {
	.owner=THIS_MODULE,
	.open=cdev_open
  };                              //定义文件操作集结构体
  module_param(major_num,int,0644);
  module_param(minor_num,int,0644);


  static int chrdev_init(void)
  {
	  int ret1,ret2;
	  dev_t dev_num;//定义dev_t变量用于接收设备设备号

	  /*申请设备号*/
	  if(major_num)//静态分配设备号
	  {
		  printk("major_num=%d\n",major_num);
		  printk("minor_num=%d\n",minor_num);
		  dev_num= MKDEV(major_num,minor_num);//合成设备号
		  ret1=register_chrdev_region(dev_num,DEV_NUM,DEV_SNAME);
		  if(ret1!=0)
		  {
			  printk("register_chrdev_region failed!\n");
			  return -1;
		  }
		  printk("register_chrdev_region succeed!\n");
	  }
	  else//动态分配设备号
	  {
		  ret1=alloc_chrdev_region(&dev_num,MION_DEV_NUM,DEV_NUM,DEV_ANAME);
		  if(ret1!=0)
		  {
			  printk("alloc_chrdev_region succeed!\n");
			  return -1;
		  }
		  major_num=MAJOR(dev_num);//取出主设备号
		  minor_num=MINOR(dev_num);//取出次设备号
		  printk("major_num=%d\n",major_num);
		  printk("minor_num=%d\n",minor_num);
	  }

      /*将设备号注册到内核*/
	  cdev.owner=THIS_MODULE;
	  cdev_init(&cdev,&cdev_fops);//初始化一个字符设备结构体（cdev），将其与指定的文件操作函数集（fops）关联
	  ret2=cdev_add(&cdev,dev_num,DEV_NUM);//注册设备到内核
	  if(ret2!=0)
	  {
		  printk("cdev_add failed\n");
		  return -2;
	  }

	  /*自动生成设备节点*/
	  class=class_create(THIS_MODULE,DEV_CLASS_NAME); //创建类
	  device=device_create(class,NULL,dev_num,NULL,DEV_NODE_NAME);//生成设备节点

	  return 0;
  }
  static void chrdev_exit(void)
  {
	   unregister_chrdev_region(MKDEV(major_num,minor_num),DEV_NUM);//注销设备号
	   cdev_del(&cdev);//注销设备到内核
	   device_destroy(class,MKDEV(major_num,minor_num));//注销设备节点
	   class_destroy(class);//注销创建的类
	   printk("param exit rmmod succeed!\n");
  }

  module_init(chrdev_init);
  module_exit(chrdev_exit);
  MODULE_LICENSE("GPL");

应用层

cpp 复制代码
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/stat.h>
#include <sys/types.h>
int main(int argc, char *argv[])
{
    int fd;

    fd = open("/dev/my_cdev", O_RDWR); //打开驱动对应的设备文件
    if(fd < 0)
    {
        printf("my_cdev device open failed\n");
        return -1;
    }
    printf("app layer device open success\n");

    close(fd);
    return 0;
}

4.3 结果

通过 cat /proc/devices查看申请的设备号以设备号名称

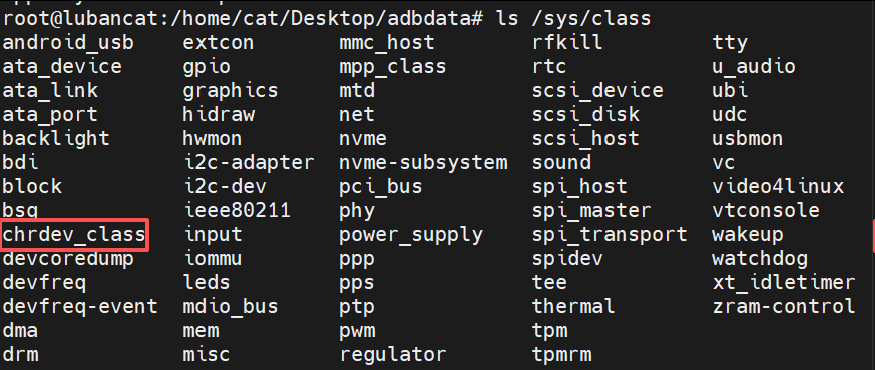

通过ls /sys/class查看生成的类

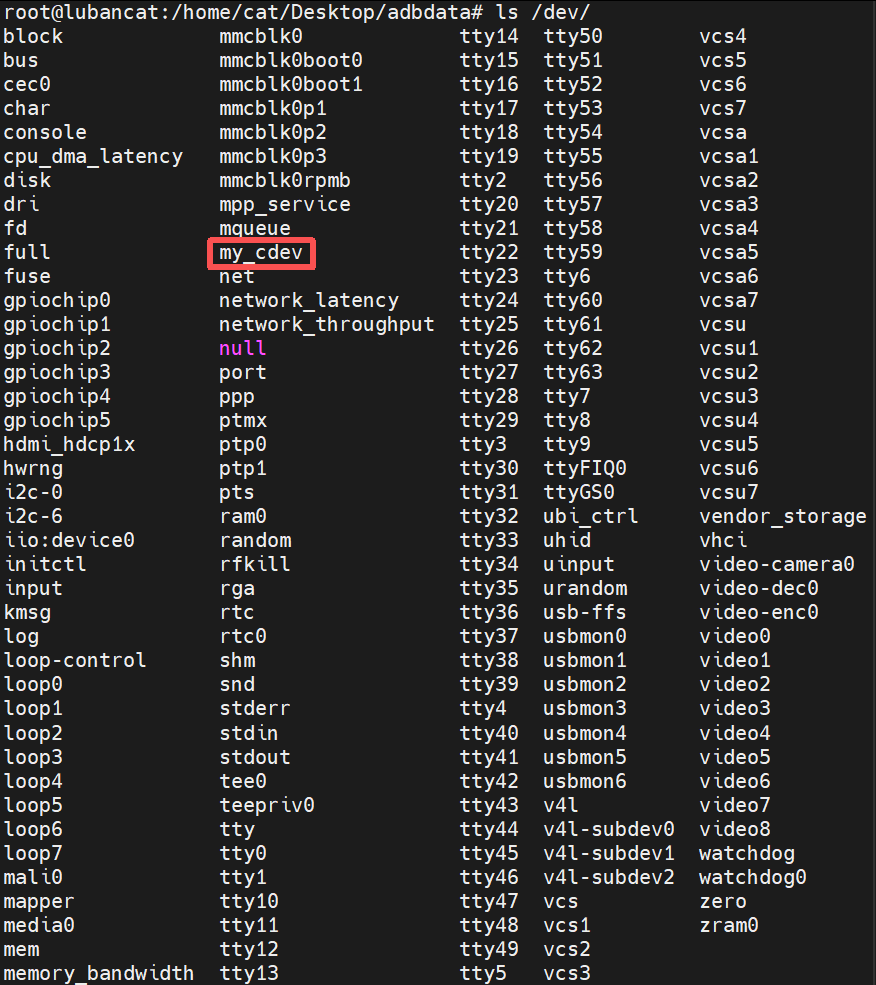

通过ls /dev/命令查看生成的设备节点

相关推荐
weixin_448119942 小时前
Datawhale 用Markdown语法轻松开发AI应用202512 第1次作业
运维·服务器
知识分享小能手2 小时前
CentOS Stream 9入门学习教程，从入门到精通，Linux日志分析工具及应用 —语法详解与实战案例(17）
linux·学习·centos
ZXF_H2 小时前
Linux tcpdump抓包实践(以http为例)
linux·http·wireshark·tcpdump
悄悄敲敲敲2 小时前
Linux：信号(二)
linux·操作系统·信号
Felven3 小时前
飞腾D2000 GPIO中断调试
linux·gpio·中断·d2000
西格电力科技3 小时前
面向工业用户的绿电直连架构适配技术：高可靠与高弹性的双重设计
大数据·服务器·人工智能·架构·能源
CodeCraft Studio3 小时前
用“录制宏”轻松实现文档自动化：ONLYOFFICE 宏功能实践解析
运维·自动化·onlyoffice·录制宏·创建宏·文档自动化·文档协同
喵了meme3 小时前
Linux学习日记21：读写锁
linux·c语言·学习
广东大榕树信息科技有限公司4 小时前
当运维管理面临挑战时，如何借助动环监控系统提升响应能力？
运维·网络·物联网·国产动环监控系统·动环监控系统
热门推荐
01GitHub 镜像站点02UV安装并设置国内源03Linux下V2Ray安装配置指南04在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）05【AutoGLM部署】本地私有化部署AI手机Agent06Open-AutoGLM Windows 安装部署教程07Cursor 又偷偷更新，这个功能太实用：Visual Editor for Cursor Browser08安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）09Labelme从安装到标注：零基础完整指南10BongoCat - 跨平台键盘猫动画工具
