Nav2 是 ROS 2 生态中官方维护的新一代移动机器人自主导航框架，是 ROS 1 经典 Navigation 栈的重构与升级，专为轮式移动机器人提供"从定位到路径跟踪、从全局规划到局部避障"的端到端导航解决方案。相较于 ROS 1 Navigation，Nav2 采用模块化、插件化、生命周期节点（Lifecycle Node）设计，原生支持多机器人、实时性优化、行为树（Behavior Tree, BT）决策体系，已成为工业级移动机器人导航的标准框架。
详细请参阅Nav2官方文档
一、Nav2 核心设计理念与架构升级
1. 设计原则
Nav2 的核心设计遵循四大原则，也是其相较于 ROS 1 Navigation 的核心优势：
- 模块化解耦：将导航流程拆分为独立的功能节点（如规划器、控制器、定位、代价地图），节点间通过标准化接口通信，单模块故障不影响整体；
- 插件化扩展：所有核心算法（规划、控制、恢复行为）均通过插件接口实现，用户可无需修改框架源码，仅通过配置替换自定义算法；
- 生命周期管理：所有核心节点基于 ROS 2 生命周期节点实现，支持"未配置→配置→激活→停用→清理"的标准化状态管理，适配工业级可靠性要求；
- 行为树驱动：用行为树替代 ROS 1 的有限状态机（FSM），实现更灵活、可复用的导航行为决策（如避障失败后的重试、绕障、放弃等逻辑）。
2. 整体架构（全维度分层）
Nav2 的架构可分为 6 层，从底层硬件到上层应用形成完整闭环，各层职责与交互如下：
Nav2 导航框架六层架构

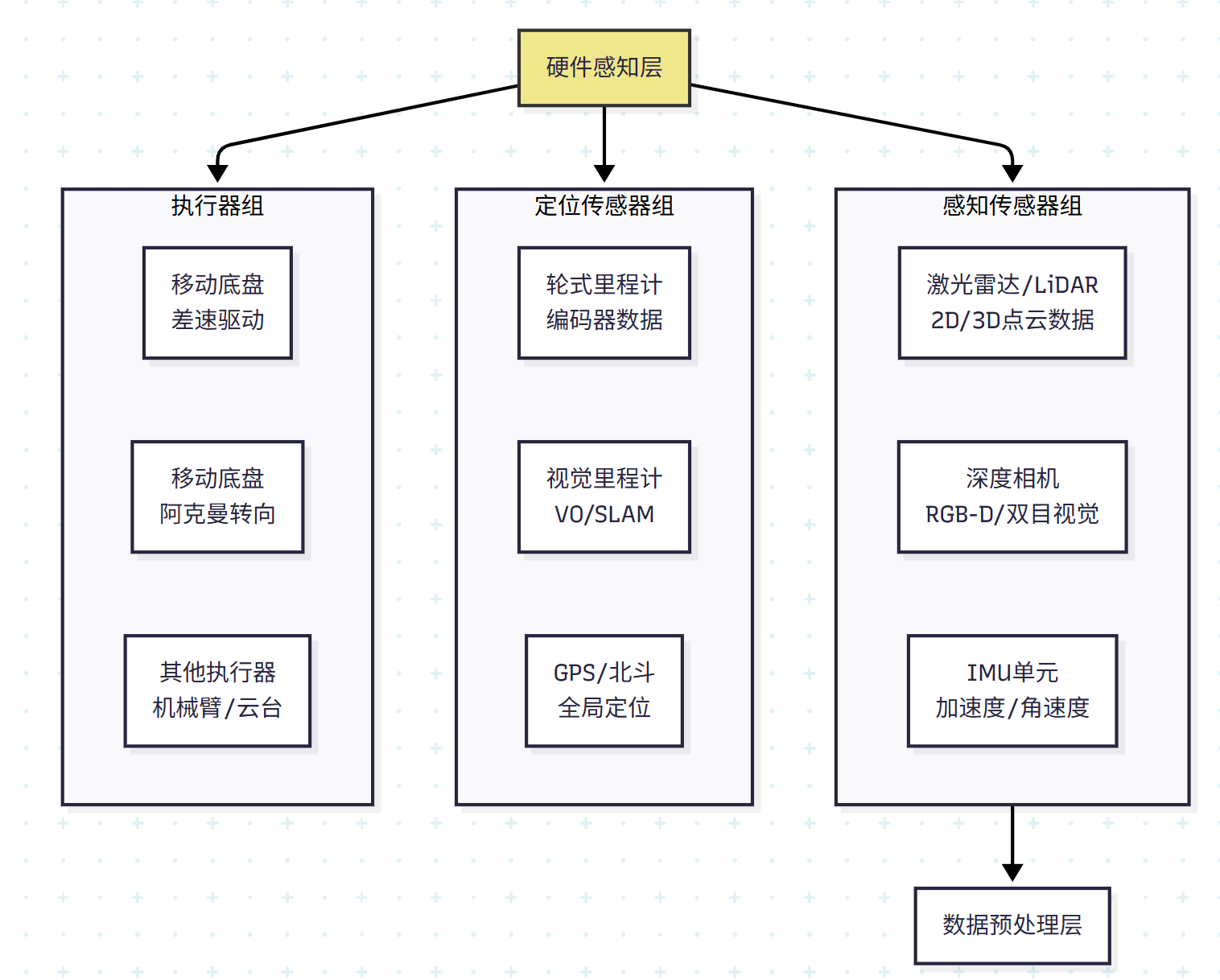

一、硬件感知层
核心定位
硬件感知层是 Nav2 与物理世界交互的入口，负责采集机器人自身状态和环境信息，为上层算法提供原始数据。
核心组件与功能
| 组件类型 | 具体设备/模块 | 核心作用 | 数据输出形式 | 适配要求 |
|---|---|---|---|---|
| 移动底盘 | 差速底盘/阿克曼底盘/全向底盘 | 执行速度指令，提供里程计原始数据 | 轮速脉冲、里程计位姿（x/y/yaw） | 需支持 cmd_vel 话题（线速度 vx、角速度 wz），输出 odom 话题 |
| 环境感知传感器 | 激光雷达（2D/3D） | 检测周边障碍物，生成点云/扫描数据 | scan 话题（sensor_msgs/msg/LaserScan） |
需配置扫描频率（10-20Hz）、扫描角度（0-360°），过滤地面/远距离噪声 |
| 深度相机（RGB-D） | 补充视觉障碍物信息（适合室内） | depth/image_rect_raw 话题 |
需通过 depthimage_to_laserscan 转换为激光扫描数据（适配代价地图输入） |
|
| 位姿辅助传感器 | 轮式里程计 | 基于轮速计算机器人相对位姿 | odom 话题（nav_msgs/msg/Odometry） |
需校准里程计误差（如轮径、轴距），降低漂移 |
| IMU（惯性测量单元） | 提供角速度、加速度数据，修正里程计漂移 | imu/data 话题（sensor_msgs/msg/Imu） |
需做零偏校准，与里程计数据融合（如EKF） | |
| GPS/北斗（可选） | 室外场景提供绝对定位坐标 | fix 话题（sensor_msgs/msg/NavSatFix） |
需通过 gps_odometry 转换为地图坐标系（UTM投影） |
关键交互逻辑
硬件感知层的所有数据均通过 ROS 2 Topic 原生输出，无需依赖 Nav2 框架逻辑，仅需保证数据频率（如激光雷达≥10Hz、里程计≥20Hz）和格式标准化，即可被上层预处理模块接收。
二、数据预处理层
核心定位
对硬件感知层的原始数据进行同步、坐标转换、格式适配，为核心算法层提供"可用、统一、无噪声"的数据，是衔接硬件与算法的关键。
核心组件与功能
| 核心组件 | 功能原理 | 关键配置/参数 | 输出数据 |
|---|---|---|---|
| 传感器数据同步 | 基于 message_filters 同步多传感器数据（如激光雷达+IMU+里程计），避免时间戳不一致 |
sync_policy: approximate_time（近似时间同步）、sync_queue_size: 10 |
同步后的多传感器数据组合 |
| TF2 坐标变换 | 维护机器人各坐标系的转换关系（如 map→odom→base_footprint→laser） |
tf_buffer 缓存时间（10s）、tf_listener 实时监听变换关系 |
任意坐标系间的位姿转换结果 |
核心坐标系说明： - map：全局静态地图坐标系（绝对） - odom：里程计坐标系（相对） - base_footprint：机器人基座坐标系 - laser：激光雷达坐标系 |
需在 URDF 中定义各硬件坐标系的相对位姿（如激光雷达相对于基座的x/y/z/yaw） | ||
| 地图服务器（Map Server） | 加载/发布静态栅格地图（如SLAM生成的 .pgm/.yaml 文件），为定位和规划提供基础 |
yaml_filename: my_map.yaml（地图配置文件）、frame_id: map |
map 话题（nav_msgs/msg/OccupancyGrid） |
| 数据滤波（可选） | 对激光雷达数据做去噪（如 laser_filters）、对IMU做低通滤波 |
激光滤波参数：filter_type: shadow（阴影过滤）、max_range: 10.0 |
滤波后的 scan/imu/data 话题 |
关键交互逻辑
- 地图服务器启动后，持续发布静态地图到
map话题，供全局代价地图和AMCL定位模块订阅； - TF2 实时更新坐标系变换，核心算法层所有模块均依赖 TF2 完成"传感器数据→机器人坐标系→地图坐标系"的转换；
- 同步后的传感器数据直接输入代价地图的 Obstacle Layer，用于动态障碍物检测。
三、核心算法层
核心定位
实现导航的核心算法逻辑，包括环境感知建模（代价地图）、自身定位、全局路径规划、局部路径跟踪，是 Nav2 最核心的技术层。
核心组件与功能
1. 代价地图（Costmap 2D）：环境建模核心
| 维度 | 详细说明 |
|---|---|
| 核心原理 | 将静态地图、动态障碍物、机器人轮廓融合为栅格化代价网格，每个栅格标记"可通行（0）/未知（-1）/障碍物（255）/膨胀代价（1-254）" |
| 分类与分工 | - 全局代价地图：基于静态地图，更新频率1-5Hz，服务全局规划； - 局部代价地图：滚动窗口模式，更新频率5-20Hz，服务局部控制 |
| 核心图层 | - Static Layer：加载静态地图，标记永久障碍物； - Obstacle Layer：融合激光/深度相机数据，标记动态障碍物； - Inflation Layer：按机器人半径膨胀障碍物，避免碰撞； - Costmap Filter Layer：手动标记禁行区/优先区 |
| 关键调优参数 | - resolution：栅格分辨率（建议0.05m/栅格）； - robot_radius：机器人半径（略大于实际值）； - inflation_radius：膨胀半径（机器人半径+0.1m）； - rolling_window：局部代价地图是否启用滚动窗口（必开） |
2. 定位模块（Localization）：自身位姿估算
| 维度 | 详细说明 |
|---|---|
| 核心实现 | AMCL（自适应蒙特卡洛定位）：基于粒子滤波，通过"里程计预测+激光雷达匹配"估算机器人在地图中的位姿 |
| 核心参数 | - max_particles：粒子数（500-2000，平衡精度与算力）； - update_min_a/update_min_d：粒子更新阈值（旋转>0.1rad/移动>0.05m时更新）； - initial_pose_x/y/yaw：初始位姿（RViz可手动修正） |
| 替代方案 | - Cartographer：SLAM+定位一体化，无先验地图时使用； - GPS+IMU：室外场景，需转换为地图坐标系 |
| 输出数据 | amcl_pose 话题（机器人在map坐标系下的位姿）、tf（odom→map的变换） |
3. 规划器服务器（Planner Server）：全局路径规划
| 维度 | 详细说明 |
|---|---|
| 核心原理 | 接收目标点和全局代价地图，通过插件化算法生成从当前位姿到目标点的全局路径 |
| 核心插件 | - NavfnPlanner：A*/Dijkstra算法，简单场景首选； - SmacPlanner：状态格网算法，适配复杂约束； - STARPlanner：RRT*算法，适配动态环境 |
| 关键参数 | - max_planning_time：最大规划时间（0.5-1.0s）； - goal_tolerance：目标容差（0.1m）； - use_final_approach_orientation：是否强制目标朝向 |
| 核心接口 | plan_path 服务（nav2_msgs/srv/PlanPath），输入目标位姿，输出全局路径 |
4. 控制器服务器（Controller Server）：局部路径跟踪
| 维度 | 详细说明 |
|---|---|
| 核心原理 | 接收全局路径和局部代价地图，通过插件化算法生成底盘速度指令（vx/wz） |
| 核心插件 | - DWAController：动态窗口法，差速机器人首选，实时采样速度并评估代价； - TEBController：时间弹性带算法，适配阿克曼底盘； - MPCController：模型预测控制，高精度场景 |
| DWA关键参数 | - max_vel_x：最大线速度（0.3-0.8m/s）； - max_vel_theta：最大角速度（1.0-2.0rad/s）； - sim_time：仿真时间（0.5-1.0s）； - xy_goal_tolerance：位置容差（0.05m） |
| 核心接口 | follow_path 动作（nav2_msgs/action/FollowPath），输入全局路径，输出cmd_vel话题 |
关键交互逻辑
- 定位模块输出的
amcl_pose作为全局规划的起点； - 全局代价地图为规划器服务器提供"环境约束"，局部代价地图为控制器服务器提供"实时障碍物约束"；
- 控制器服务器持续订阅全局路径，若局部代价地图检测到障碍物，自动调整局部路径并重新生成速度指令。
四、决策控制层
核心定位
基于核心算法层的输出，实现导航流程的状态管理、行为决策和故障恢复，是 Nav2 灵活性和可靠性的核心保障。
核心组件与功能
1. 生命周期节点（Lifecycle Node）：状态管理核心
| 维度 | 详细说明 |
|---|---|
| 核心原理 | 所有核心节点（控制器/规划器/行为服务器）均基于ROS 2生命周期节点实现，标准化状态流转，避免异常启停 |
| 状态流转 | 未配置（Unconfigured）→配置（Inactive）→激活（Active）→停用（Inactive）→清理（Finalized） |
| 各状态职责 | - 未配置：仅加载参数，无初始化； - 配置：初始化算法、订阅/发布话题、加载插件； - 激活：处理数据、提供服务； - 停用：暂停处理，保留初始化状态； - 清理：释放资源、关闭接口 |
| 控制命令 | ros2 lifecycle set /controller_server configure（配置）、ros2 lifecycle set /controller_server activate（激活） |
2. BT Navigator（行为树导航器）：导航流程决策
| 维度 | 详细说明 |
|---|---|
| 核心原理 | 用行为树（BT）替代传统有限状态机（FSM），实现灵活的导航流程编排 |
| BT节点类型 | - 控制节点：Sequence（顺序）、Fallback（容错）、Parallel（并行）； - 动作节点：ComputePathToPose（规划路径）、FollowPath（跟踪路径）； - 条件节点：GoalReached（到达目标）、IsPathValid（路径有效） |
| 默认BT流程 | Sequence → IsGoalValid → ComputePathToPose → FollowPath → GoalReached ↓（任意步骤失败）→ Fallback → 恢复行为 → 重试 |
| 自定义扩展 | 编写XML模板修改BT结构，或开发自定义BT节点（如"到达目标后鸣笛"） |
3. Behavior Server（行为服务器）：故障恢复管理
| 维度 | 详细说明 |
|---|---|
| 核心原理 | 当导航流程失败（规划失败/避障失败）时，触发预设的恢复行为，提升导航鲁棒性 |
| 核心恢复行为 | - spin：原地旋转（重新感知环境）； - backup：后退（离开障碍物）； - wait：等待（动态障碍物移开）； - clear_costmap：清除代价地图（移除误检测障碍物） |
| 配置方式 | 在nav2_params.yaml中配置插件优先级和参数： yaml<br/>behavior_server:<br/> ros__parameters:<br/> behavior_plugins: ["spin", "backup"]<br/> spin: {plugin: "nav2_behaviors/Spin", spin_dist: 1.57}<br/> |
关键交互逻辑
- BT Navigator 作为顶层决策器，触发
plan_path服务和follow_path动作，调用核心算法层能力； - 若算法层返回失败（如路径无效），BT Navigator 调用 Behavior Server 的恢复行为；
- 生命周期节点保证所有决策模块的"安全启停"，避免运行中修改参数导致的崩溃。
五、接口交互层
核心定位
定义标准化的交互接口，实现用户/外部系统与 Nav2 核心逻辑的通信，包括动作、服务、话题和可视化接口。
核心组件与功能
1. 核心接口分类（Action/Service/Topic）
| 接口类型 | 接口名称 | 核心作用 | 消息类型 | 使用场景示例 |
|---|---|---|---|---|
| Action | /navigate_to_pose | 导航到单个目标点（核心接口） | nav2_msgs/action/NavigateToPose | 用户通过RViz设置目标点，触发自主导航 |
| Action | /navigate_through_poses | 按顺序导航到多个目标点 | nav2_msgs/action/NavigateThroughPoses | 多工位巡检、多点配送 |
| Action | /follow_path | 跟踪预设的全局路径 | nav2_msgs/action/FollowPath | 复现历史路径、按预规划路径导航 |
| Service | /plan_path | 生成从当前位姿到目标点的全局路径 | nav2_msgs/srv/PlanPath | 预规划路径、验证目标点是否可达 |
| Service | /clear_costmap | 清除全局/局部代价地图的障碍物 | nav2_msgs/srv/ClearCostmap | 手动清除误检测的障碍物、恢复导航 |
| Service | /get_behavior | 获取当前可用的恢复行为 | nav2_msgs/srv/GetBehavior | 外部系统自定义恢复行为逻辑 |
| Topic | /amcl_pose | 发布机器人在地图中的位姿（带协方差） | geometry_msgs/msg/PoseWithCovarianceStamped | 可视化定位结果、外部系统获取位姿 |
| Topic | /global_costmap/costmap | 发布全局代价地图 | nav2_msgs/msg/Costmap | RViz可视化全局障碍物、调试规划逻辑 |
| Topic | /local_costmap/costmap | 发布局部代价地图 | nav2_msgs/msg/Costmap | RViz可视化局部障碍物、调试避障逻辑 |
| Topic | /cmd_vel | 发布底盘速度指令 | geometry_msgs/msg/Twist | 底盘接收速度指令、调试控制算法 |
2. 可视化/CLI交互接口
| 接口类型 | 工具/命令 | 核心作用 | 使用示例 |
|---|---|---|---|
| RViz | Nav2默认配置文件 | 可视化地图、定位、路径、代价地图，设置目标点 | ros2 launch nav2_bringup rviz_launch.py |
| CLI | ros2 action send_goal | 命令行触发导航动作 | ros2 action send_goal /navigate_to_pose nav2_msgs/action/NavigateToPose "{pose: {header: {frame_id: map}, pose: {position: {x: 2.0, y: 0.5}, orientation: {w: 1.0}}}}" |
| CLI | ros2 lifecycle | 命令行控制节点状态 | ros2 lifecycle set /planner_server activate |
| Python API | nav2_simple_commander | 封装Nav2接口的Python库 | from nav2_simple_commander.robot_navigator import BasicNavigator |
关键交互逻辑
- 所有接口均遵循ROS 2接口规范，支持QoS配置（如可靠传输、历史记录数），适配不同实时性要求；
- RViz通过订阅Topic接口可视化所有核心数据，通过Action接口发送目标点，是调试和使用的核心工具；
- Python API封装了底层Action/Service调用，降低上层应用开发门槛。

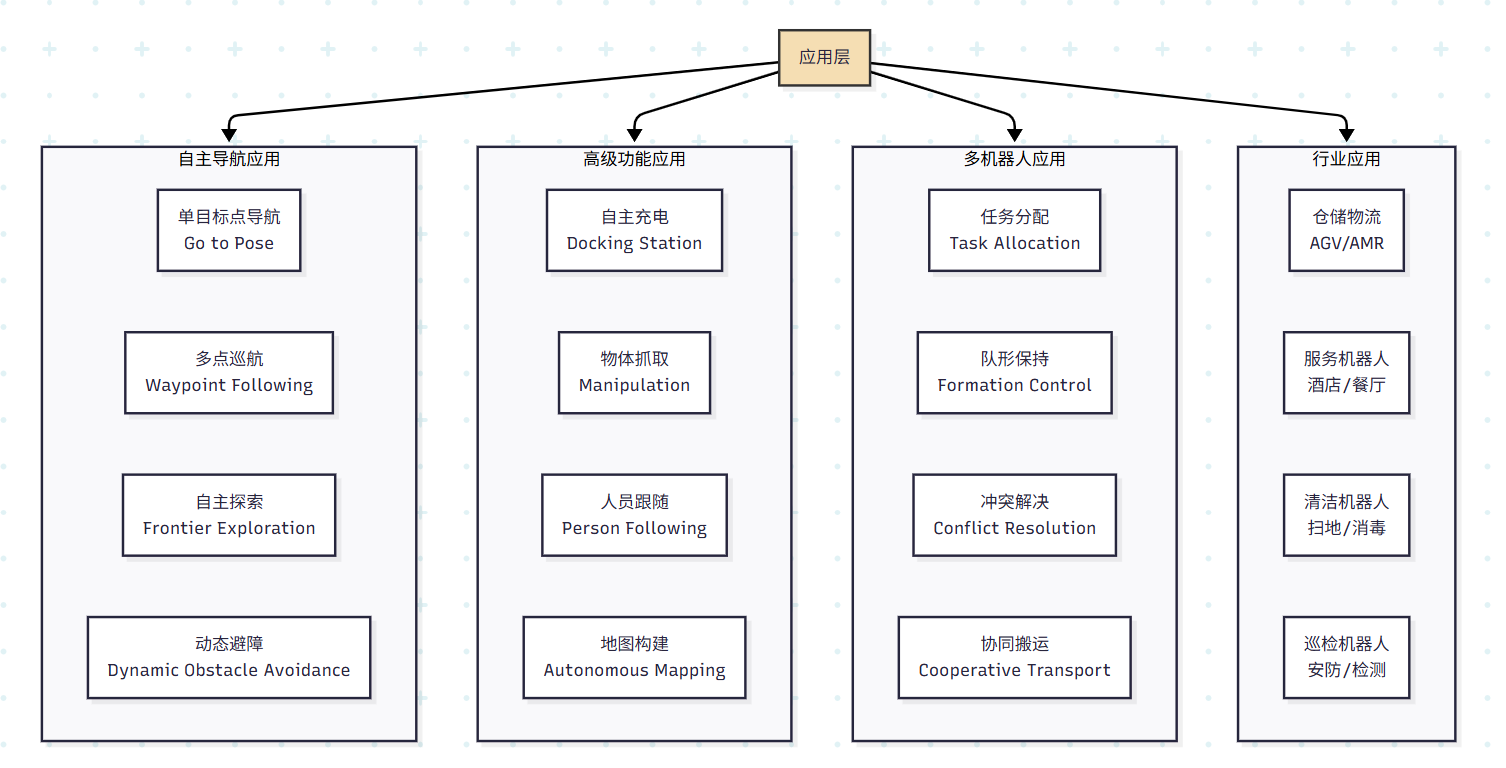

六、应用层
核心定位
基于Nav2的核心能力，适配不同的业务场景，实现从"技术能力"到"业务价值"的转化。
核心场景与实现方案
| 应用场景 | 核心需求 | Nav2适配要点 | 部署流程示例 |
|---|---|---|---|
| 室内单点导航 | 从A点到B点，避障，精准到达 | - 配置AMCL定位+DWA控制器； - 调优代价地图膨胀半径、DWA速度参数 | 1. 启动仿真/实机； 2. 启动Nav2核心栈； 3. RViz设置目标点触发导航 |
| 多航点连续导航 | 按顺序访问多个目标点，支持暂停/跳过航点 | - 使用navigate_through_poses接口； - 自定义BT添加"航点暂停"逻辑 |
1. 编写Python脚本定义航点列表； 2. 调用API依次触发导航 |
| 多机器人协同导航 | 多机器人避碰，路径调度，避免抢占通道 | - 每个机器人使用独立命名空间（/robot1、/robot2）； - 配置Costmap Filter Layer过滤其他机器人； - 配合nav2_multi_robot实现路径调度 | 1. 启动多机器人仿真； 2. 分别启动各机器人Nav2栈； 3. 上层调度系统分配目标点 |
| 室外GPS导航 | 基于GPS定位，长距离导航，适配室外动态障碍物 | - 替换定位模块为GPS+IMU； - 全局规划器使用STARPlanner； - 调优局部代价地图更新频率 | 1. 启动GPS/IMU驱动； 2. 启动Nav2（配置GPS定位）； 3. 发送GPS坐标目标点 |
| SLAM+导航一体化 | 无先验地图，先建图再导航 | - 先启动SLAM Toolbox/Cartographer建图； - 保存地图后启动Nav2加载地图； - 定位模块复用SLAM的位姿输出 | 1. 启动SLAM建图； 2. 保存地图； 3. 重启Nav2加载地图并导航 |
| 自主充电 | 导航到充电桩，精准对接 | - 调优控制器定位精度（xy_goal_tolerance=0.02m）； - 自定义BT添加"充电对接"动作； - 配合充电桩视觉定位修正位姿 | 1. 导航到充电桩附近； 2. 视觉定位修正位姿； 3. 低速对接充电桩 |
关键优化要点
- 不同场景核心差异在于"定位模块"和"算法插件"的选择（如室内用AMCL，室外用GPS）；
- 实机部署需重点调优：
- 定位精度：校准激光雷达/IMU，增加粒子数；
- 避障鲁棒性：调优代价地图更新频率、障碍物过滤参数；
- 运动平稳性：限制DWA加速度，调优TEB时间约束。
Nav2 是 ROS 2 中模块化、插件化的工业级导航框架，核心架构分为硬件感知层、数据预处理层、核心算法层、决策控制层、接口交互层、应用层，通过行为树实现灵活的导航决策；
核心模块包括代价地图（环境感知）、定位（AMCL）、规划器服务器（全局路径）、控制器服务器（局部跟踪），各模块均可通过参数调优适配不同机器人；
插件化体系是 Nav2 的核心优势，用户可自定义规划器、控制器、恢复行为，无需修改框架源码；
部署关键在于代价地图分辨率、机器人半径、膨胀半径的校准，调试可通过 RViz 可视化核心数据。
