Dify 工作流组件开发指南

本文档详细描述如何在 Dify 中开发一个新的工作流节点组件。

目录

• 概述
• 架构总览
• 后端开发
• 前端开发
• 开发流程图
• 其他注意事项
• 参考资源

---

概述

Dify 工作流采用前后端分离架构，开发一个新的工作流节点组件需要同时在**后端（Python Flask）和前端（Next.js + React）**进行开发。

关键目录结构：

dify/
├── api/                              # 后端 Python 代码
│   └── core/workflow/nodes/          # 工作流节点实现
│       ├── base/                     # 节点基类
│       ├── code/                     # Code 节点示例
│       ├── llm/                      # LLM 节点示例
│       └── node_mapping.py           # 节点类型映射
└── web/                              # 前端 TypeScript/React 代码
    └── app/components/workflow/
        ├── nodes/                    # 节点前端组件
        ├── block-selector/           # 节点选择器
        └── types.ts                  # 类型定义

---

架构总览

核心类关系

BaseNodeData (entities.py)      Node (base/node.py)
     ↑                               ↑
     │ 继承                          │ 继承
     │                               │
YourNodeData ◄───────────────► YourNode
(定义配置数据)                  (实现执行逻辑)

节点执行流程

1. 工作流引擎根据 NodeType 从 NODE_TYPE_CLASSES_MAPPING 获取节点类
2. 调用 init_node_data() 初始化节点配置
3. 调用 run() 方法执行节点
4. run() 内部调用 _run() 获取执行结果
5. 返回 NodeRunResult 包含执行状态和输出

---

后端开发

1. 创建节点目录结构

在 api/core/workflow/nodes/ 下创建新节点的目录：

api/core/workflow/nodes/your_node/
├── __init__.py           # 导出节点类
├── your_node.py          # 节点实现类
├── entities.py           # 节点数据模型
└── exc.py                # 节点特定异常（可选）

2. 定义节点数据模型 (entities.py)

继承 BaseNodeData，定义节点需要的配置参数：

from pydantic import BaseModel
from core.workflow.nodes.base.entities import BaseNodeData, VariableSelector

class YourNodeData(BaseNodeData):
    """
    节点配置数据
    """
    # 输入变量选择器
    variables: list[VariableSelector]

    # 节点特定配置
    some_config: str
    another_option: bool = False

    # 嵌套配置（可选）
    class OutputConfig(BaseModel):
        type: str
        format: str

    output_config: OutputConfig | None = None

BaseNodeData 已提供的基础字段：

• title: 节点标题
• desc: 节点描述
• version: 版本号
• error_strategy: 错误处理策略
• retry_config: 重试配置
• default_value: 默认值列表

3. 实现节点类 (your_node.py)

继承 Node 基类，实现核心方法：

from collections.abc import Mapping
from typing import Any

from core.workflow.enums import NodeType, WorkflowNodeExecutionStatus
from core.workflow.nodes.base import Node
from core.workflow.nodes.base.entities import BaseNodeData
from core.workflow.node_events.base import NodeRunResult

from .entities import YourNodeData


class YourNode(Node):
    """
    Your Node 实现
    """

    # 必须：指定节点类型（对应 NodeType 枚举）
    node_type = NodeType.YOUR_NODE

    # 节点数据实例
    _node_data: YourNodeData

    def init_node_data(self, data: Mapping[str, Any]):
        """
        必须实现：初始化节点数据
        """
        self._node_data = YourNodeData.model_validate(data)

    def _run(self) -> NodeRunResult:
        """
        必须实现：节点执行逻辑

        Returns:
            NodeRunResult: 包含执行状态、输入、输出的结果对象
        """
        # 1. 从变量池获取输入变量
        inputs = {}
        for var_selector in self._node_data.variables:
            variable = self.graph_runtime_state.variable_pool.get(
                var_selector.value_selector
            )
            inputs[var_selector.variable] = variable.to_object() if variable else None

        # 2. 执行节点核心逻辑
        try:
            result = self._execute_logic(inputs)
        except Exception as e:
            return NodeRunResult(
                status=WorkflowNodeExecutionStatus.FAILED,
                inputs=inputs,
                error=str(e),
                error_type=type(e).__name__
            )

        # 3. 返回成功结果
        return NodeRunResult(
            status=WorkflowNodeExecutionStatus.SUCCEEDED,
            inputs=inputs,
            outputs=result
        )

    def _execute_logic(self, inputs: dict) -> dict:
        """
        节点的核心业务逻辑
        """
        # 实现你的业务逻辑
        output = {"result": "processed"}
        return output

    @classmethod
    def get_default_config(cls, filters: Mapping[str, object] | None = None) -> Mapping[str, object]:
        """
        可选：返回节点的默认配置
        """
        return {
            "some_config": "default_value",
            "another_option": False,
        }

    @classmethod
    def version(cls) -> str:
        """
        必须：返回节点版本号
        """
        return "1"

    # ===== 以下为辅助方法，通常直接委托给 _node_data =====

    def _get_error_strategy(self):
        return self._node_data.error_strategy

    def _get_retry_config(self):
        return self._node_data.retry_config

    def _get_title(self) -> str:
        return self._node_data.title

    def _get_description(self) -> str | None:
        return self._node_data.desc

    def _get_default_value_dict(self) -> dict[str, Any]:
        return self._node_data.default_value_dict

    def get_base_node_data(self) -> BaseNodeData:
        return self._node_data

    @property
    def retry(self) -> bool:
        return self._node_data.retry_config.retry_enabled

4. 导出节点 (__init__.py)

from .your_node import YourNode

__all__ = ["YourNode"]

5. 注册节点类型枚举

在 api/core/workflow/enums.py 中添加新的节点类型：

class NodeType(StrEnum):
    START = "start"
    END = "end"
    # ... 已有类型
    YOUR_NODE = "your-node"  # 添加新类型

6. 注册节点映射

在 api/core/workflow/nodes/node_mapping.py 中添加：

from core.workflow.nodes.your_node import YourNode

NODE_TYPE_CLASSES_MAPPING: Mapping[NodeType, Mapping[str, type[Node]]] = {
    # ... 已有映射
    NodeType.YOUR_NODE: {
        LATEST_VERSION: YourNode,
        "1": YourNode,
    },
}

---

前端开发

1. 创建节点目录结构

在 web/app/components/workflow/nodes/ 下创建：

web/app/components/workflow/nodes/your-node/
├── node.tsx              # 画布上的节点组件
├── panel.tsx             # 右侧配置面板组件
├── types.ts              # 类型定义
├── default.ts            # 默认配置和验证逻辑
└── use-config.ts         # 配置管理 Hook（可选）

2. 定义类型 (types.ts)

import type { CommonNodeType, Variable, VarType } from '@/app/components/workflow/types'

export type YourNodeType = CommonNodeType & {
  variables: Variable[]
  some_config: string
  another_option: boolean
  output_config?: {
    type: string
    format: string
  }
}

// 输出变量类型定义（可选）
export type OutputVar = {
  result: VarType.string
}

3. 定义默认配置 (default.ts)

import type { NodeDefault } from '../../types'
import type { YourNodeType } from './types'
import { BlockEnum } from '@/app/components/workflow/types'
import { BlockClassificationEnum } from '@/app/components/workflow/block-selector/types'
import { genNodeMetaData } from '@/app/components/workflow/utils'

const i18nPrefix = 'workflow.errorMsg'

const metaData = genNodeMetaData({
  classification: BlockClassificationEnum.Transform,  // 节点分类
  sort: 1,
  type: BlockEnum.YourNode,
})

const nodeDefault: NodeDefault<YourNodeType> = {
  metaData,
  defaultValue: {
    variables: [],
    some_config: '',
    another_option: false,
  },

  // 验证函数
  checkValid(payload: YourNodeType, t: any) {
    let errorMessage = ''

    // 验证变量配置
    const { variables, some_config } = payload

    if (!errorMessage && variables.filter(v => !v.variable).length > 0)
      errorMessage = t(`${i18nPrefix}.fieldRequired`, { field: t(`${i18nPrefix}.fields.variable`) })

    if (!errorMessage && variables.filter(v => !v.value_selector.length).length > 0)
      errorMessage = t(`${i18nPrefix}.fieldRequired`, { field: t(`${i18nPrefix}.fields.variableValue`) })

    if (!errorMessage && !some_config)
      errorMessage = t(`${i18nPrefix}.fieldRequired`, { field: 'some_config' })

    return {
      isValid: !errorMessage,
      errorMessage,
    }
  },

  // 获取输出变量（可选）
  getOutputVars(payload: YourNodeType) {
    return [
      { variable: 'result', type: VarType.string },
    ]
  },
}

export default nodeDefault

4. 添加节点类型枚举

在 web/app/components/workflow/types.ts 中：

export enum BlockEnum {
  Start = 'start',
  End = 'end',
  // ... 已有类型
  YourNode = 'your-node',  // 添加新类型（需与后端 NodeType 对应）
}

5. 实现节点组件 (node.tsx)

import type { FC } from 'react'
import type { YourNodeType } from './types'
import type { NodeProps } from '@/app/components/workflow/types'

const Node: FC<NodeProps<YourNodeType>> = ({ data }) => {
  const { variables, some_config } = data

  return (
    <div className="mb-1 px-3 py-1 space-y-0.5">
      {/* 显示节点预览信息 */}
      <div className="text-xs text-gray-500">
        Config: {some_config || 'Not configured'}
      </div>
      <div className="text-xs text-gray-500">
        Variables: {variables.length}
      </div>
    </div>
  )
}

export default Node

6. 实现配置面板 (panel.tsx)

import type { FC } from 'react'
import { useTranslation } from 'react-i18next'
import type { YourNodeType } from './types'
import type { NodePanelProps } from '@/app/components/workflow/types'
import Field from '@/app/components/workflow/nodes/_base/components/field'
import VarReferencePicker from '@/app/components/workflow/nodes/_base/components/variable/var-reference-picker'

const Panel: FC<NodePanelProps<YourNodeType>> = ({ id, data }) => {
  const { t } = useTranslation()

  // 使用配置管理 hook（需要自行实现）
  // const { inputs, handleInputChange } = useConfig(id, data)

  return (
    <div className="pt-2">
      <Field
        title={t('workflow.nodes.yourNode.someConfig')}
        required
      >
        {/* 配置组件 */}
        <input
          type="text"
          value={data.some_config}
          onChange={(e) => {/* 处理变更 */}}
          className="w-full px-3 py-2 border rounded"
        />
      </Field>

      <Field
        title={t('workflow.nodes.yourNode.variables')}
      >
        {/* 变量选择器组件 */}
        <VarReferencePicker
          nodeId={id}
          // ... 其他属性
        />
      </Field>
    </div>
  )
}

export default Panel

7. 注册节点组件

在 web/app/components/workflow/nodes/components.ts 中：

import YourNodeNode from './your-node/node'
import YourNodePanel from './your-node/panel'

export const NodeComponentMap: Record<string, ComponentType<any>> = {
  // ... 已有组件
  [BlockEnum.YourNode]: YourNodeNode,
}

export const PanelComponentMap: Record<string, ComponentType<any>> = {
  // ... 已有组件
  [BlockEnum.YourNode]: YourNodePanel,
}

8. 添加国际化文本

在 web/i18n/en-US/workflow.ts 中添加：

const translation = {
  nodes: {
    // ... 已有节点
    yourNode: {
      title: 'Your Node',
      description: 'Description of your node',
      someConfig: 'Some Config',
      variables: 'Variables',
    },
  },
}

---

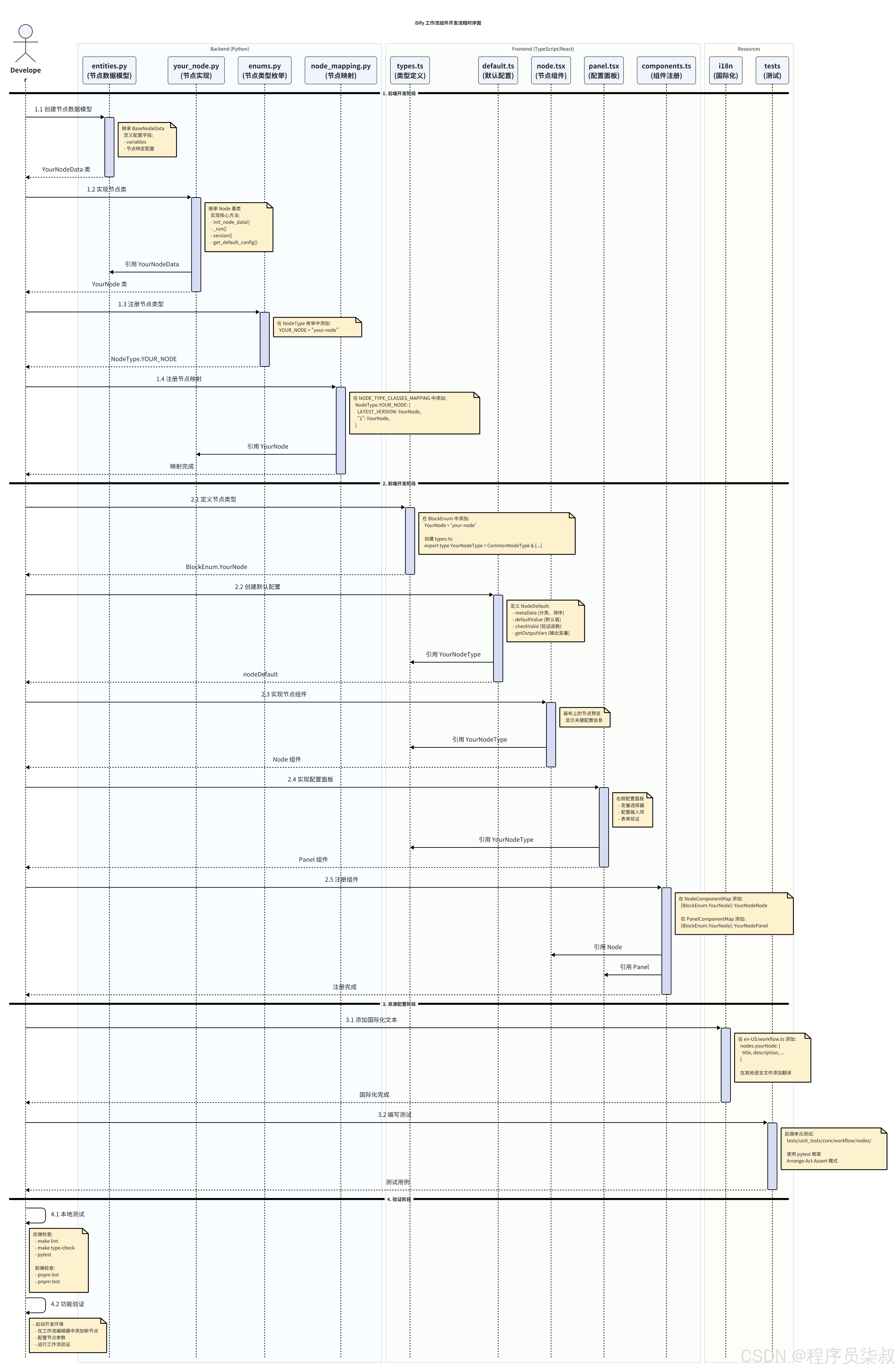

开发流程图

---

其他注意事项

1. 错误处理

• 后端使用 NodeRunResult 的 status 字段标识执行状态
• 支持 error_strategy 配置错误处理策略（fail-branch / default-value）
• 支持 retry_config 配置自动重试

2. 变量系统

• 输入变量通过 VariableSelector 从变量池获取
• 输出变量会自动添加到变量池供下游节点使用
• 支持多种变量类型：string, number, boolean, object, array, file 等

3. 测试

• 后端单元测试：api/tests/unit_tests/core/workflow/nodes/
• 使用 pytest 框架，遵循 Arrange-Act-Assert 模式

4. 节点分类

前端节点在 block-selector 中按分类显示：

• Default: 默认分类
• QuestionUnderstand: 问题理解类
• Logic: 逻辑控制类
• Transform: 数据转换类
• Utilities: 工具类

---

参考资源

推荐参考的现有节点

节点类型	复杂度	特点
code	简单	结构清晰，适合入门
template_transform	简单	Jinja2 模板转换
http_request	中等	外部 HTTP 调用
llm	中等	LLM 模型调用，流式输出
iteration	复杂	容器节点，包含子图

关键文件路径

后端：

• 节点基类：api/core/workflow/nodes/base/node.py
• 数据基类：api/core/workflow/nodes/base/entities.py
• 节点类型枚举：api/core/workflow/enums.py
• 节点映射：api/core/workflow/nodes/node_mapping.py

前端：

• 类型定义：web/app/components/workflow/types.ts
• 组件映射：web/app/components/workflow/nodes/components.ts
• 节点基础组件：web/app/components/workflow/nodes/_base/
