采用软件行业的"数据库"类似工作机制，不同类型的bit数据，分别存储在FPGA芯片内部的存储器/寄存器中，本文所指的故障注入测试，特指对直接配置芯片应用硬件电路的CRAM数据。
用户通过对"补丁"后的最终位流进行增减操作，就能像对AMD FPGA故障注入测试操作一样，实现跨芯片厂商的验证服务。
即在赛灵思的基础上，通过对位流数据进行增减，替补，用补丁打败补丁。
本文以第七代使用最多的28nm 工艺的7VX690T芯片、也是国产替代主力器件为例，如果用户已经拥有forgedaFX-690T故障测试软件，只需额外增加2个功能API和1个小程序，就可以对复旦微电的JFM 690T FPGA进行故障注入测试，快速验证用户应用设计/实物产品/IT系统产品质量。
无论是AMD的7VX690T FPGA，还是复旦微JFM7VX690T 、或者772所BQR7VX690T的国产对标芯片，对位流级别的故障注入测试软件来说，宇航级QR、军用级Q还是工业级芯片，位流数据（内部器件结构）是完全一样的。

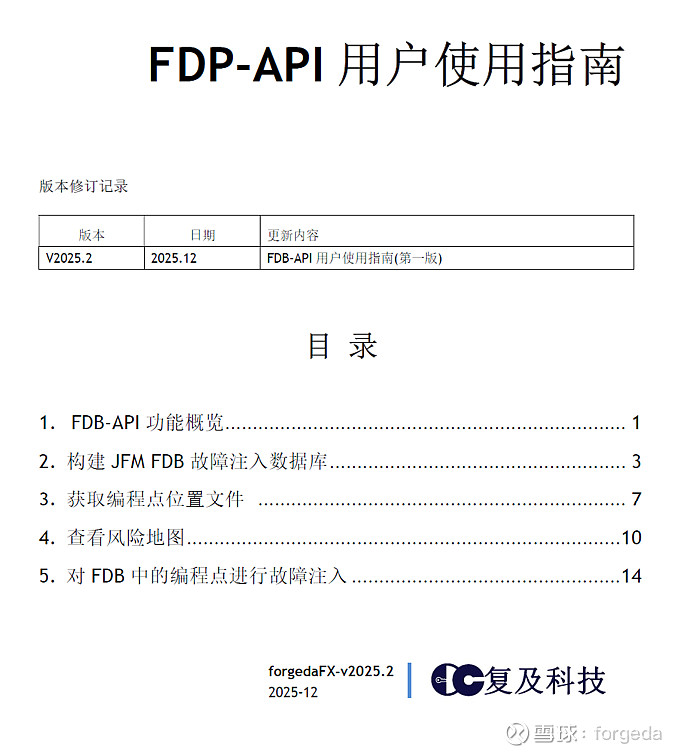

以下内容摘自forgedaFX v2025.2软件《用户使用指南》的高级功能------proAPI进阶版。
1. FDB-API功能概览

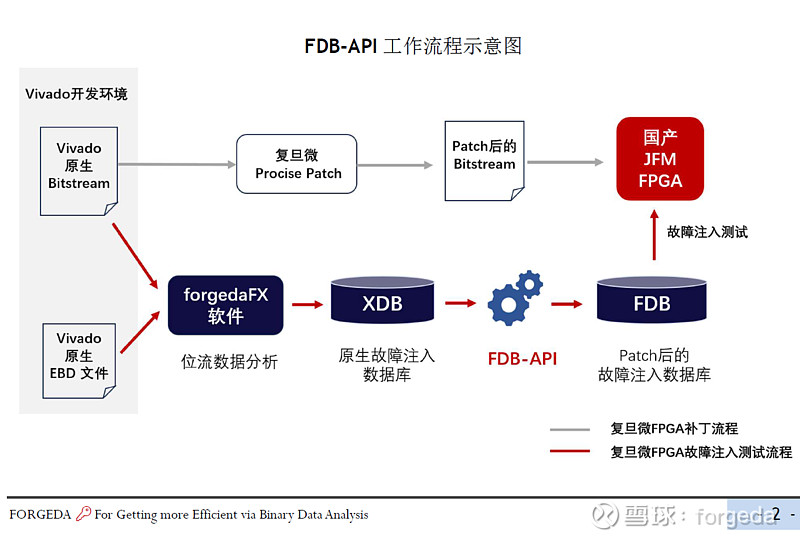

forgedaFX 软件提供的FDB-API组件，是在主软件提供的原生故障注入数据库XDB (forgedaFX Fault Injection D ataB ase)基础上，快速构建与复旦微FPGA设计相适配的目标数据库文件------FDB (JF M Fault Injection D ataBase)。
可实现对国产FPGA(JFM 690T)芯片应用设计的故障注入测试。

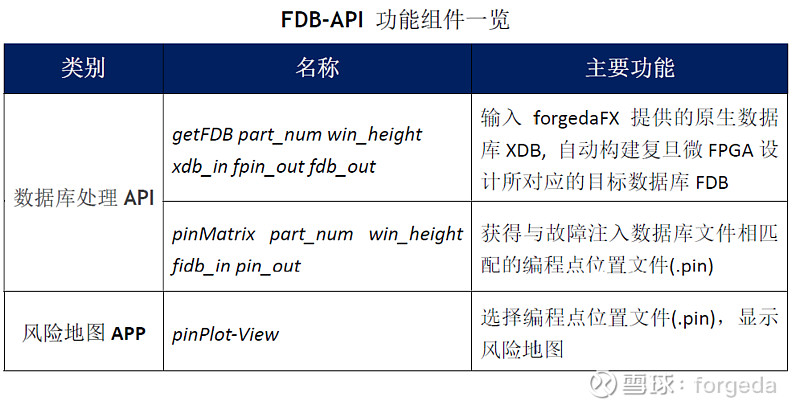

该组件包含2个功能API，1个小程序，用途见下表：
与赛灵思同款FPGA芯片相比，复旦微Procise软件提供的IncreBitCfg Patch功能，直接作用在配置编程点上的只有"GT_CFG"，即由"GTX/GTH增量配置文件"，对位流进行补丁操作。
除了" GT-CFG "，其它 Patch 选项，仅影响配置命令的内容，不会影响配置编程点的内容。

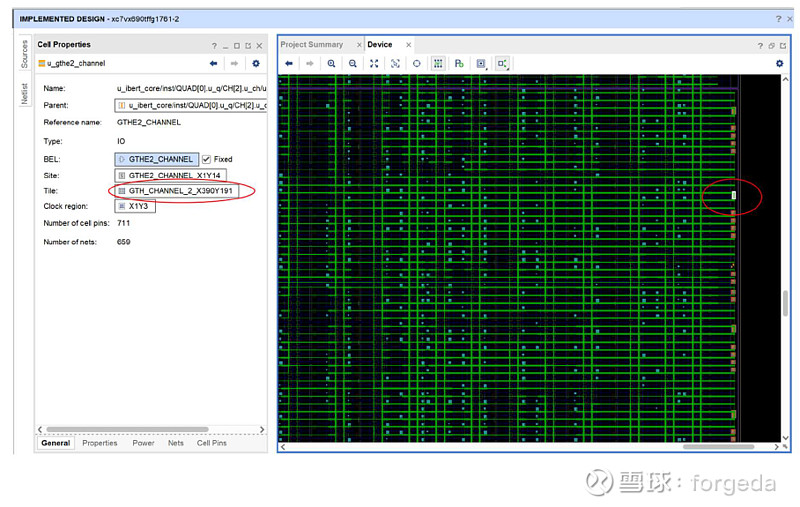

不论是赛灵思FPGA芯片，还是复旦微的同款竞品芯片，GTX/GTH配置资源均位于器件左右两侧，如下图所示：
FDB-API 组件，能够精准定位受Patch 影响的GTX/GTH 配置编程点地址，进而对forgedaFX 软件提供的XDB 原生数据库文件，进行增补和替换，从而构建与国产FPGA 设计相适配的FDB 目标数据库文件，服务用户的故障注入测试工作。
2. 构建JFM FDB 故障注入数据库

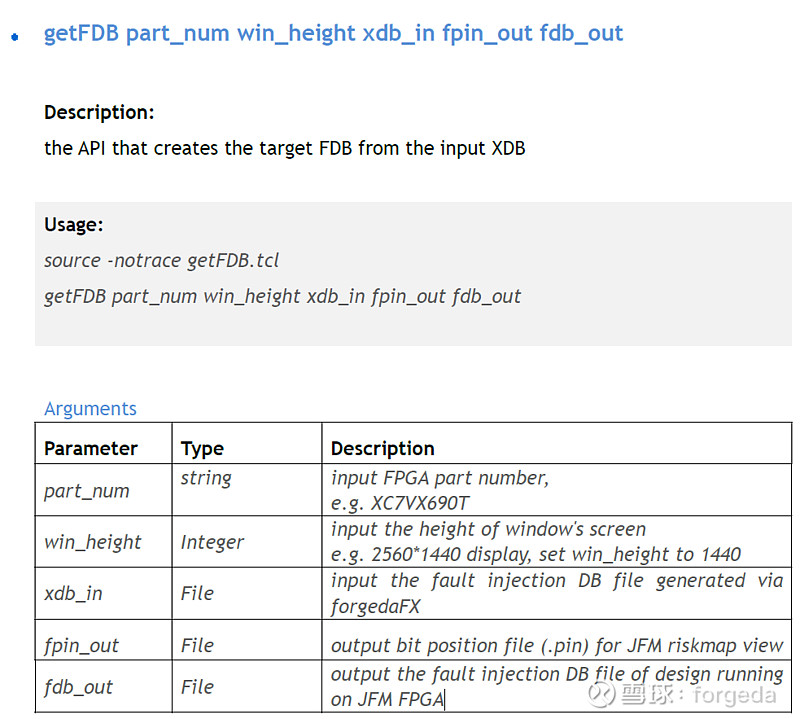

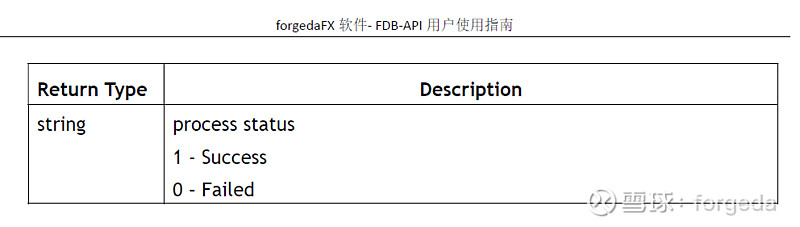

getFDB 功能API 使用内置的genFMDB 数据分析引擎，读取输入的原生故障注入
数据库文件XDB，对受Patch 影响的GTX/GTH 资源进行定位分析，构建相应的
目标数据库文件FDB。
并且，同时输出编程点位置文件(.pin)，用于风险地图显示。

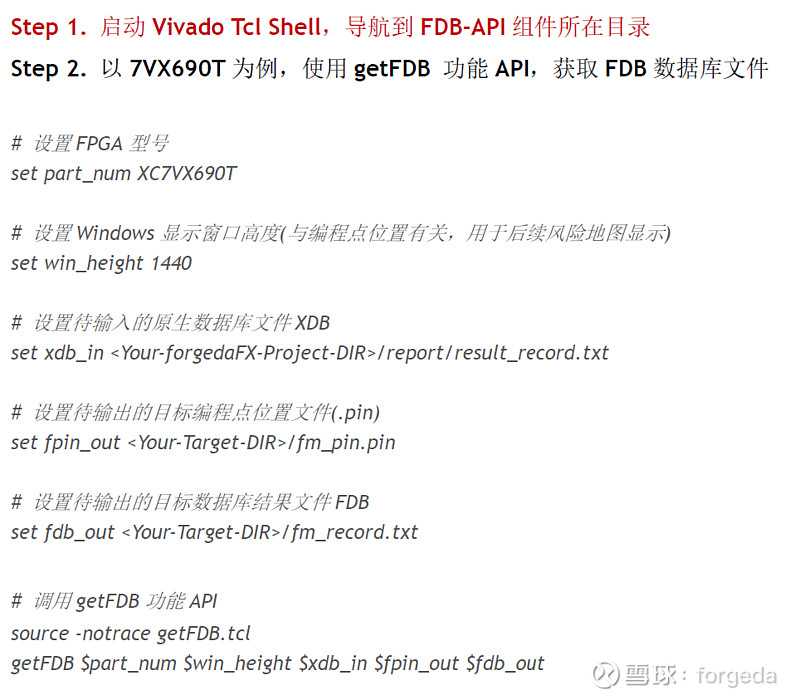

即便是资源利用率非常高的复杂硬件设计，都可通过以下步骤，创建在复旦微FPGA 上，该设计对应的FDB 数据库文件(fm_record.txt)。

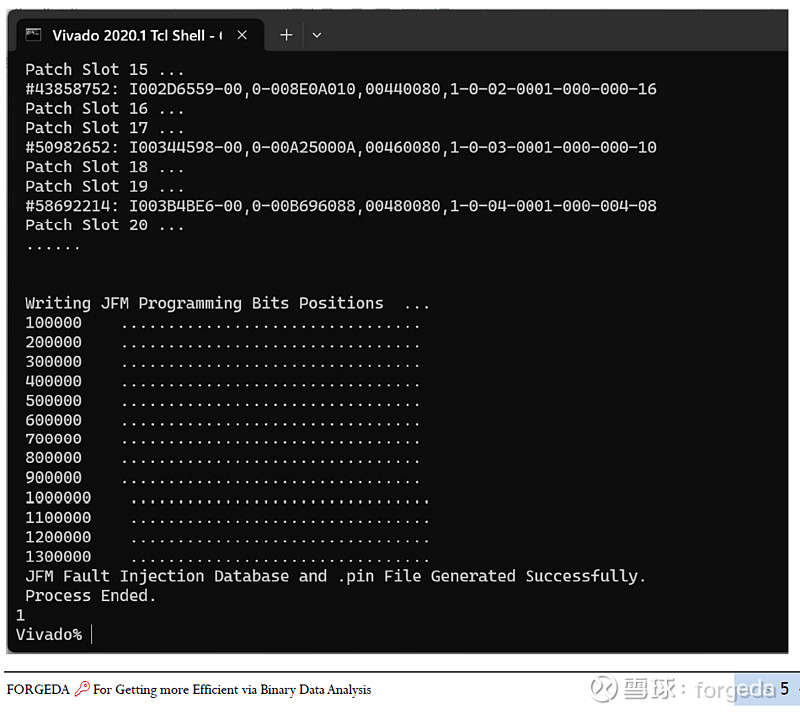

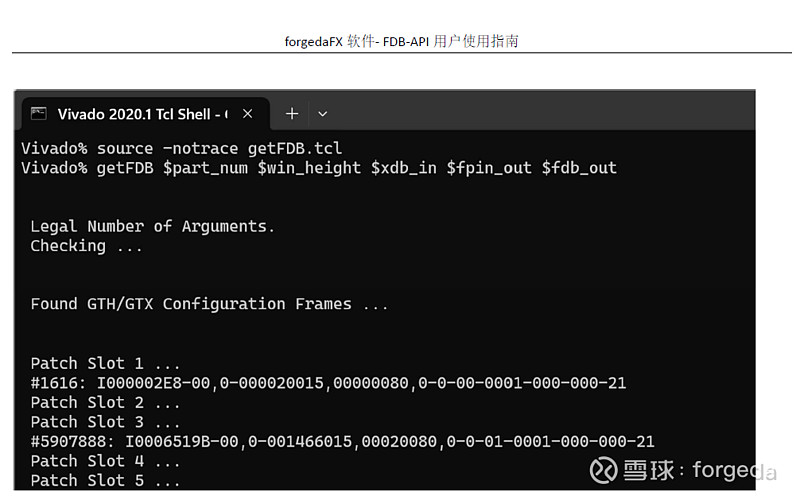

处理结束，输出如下信息：

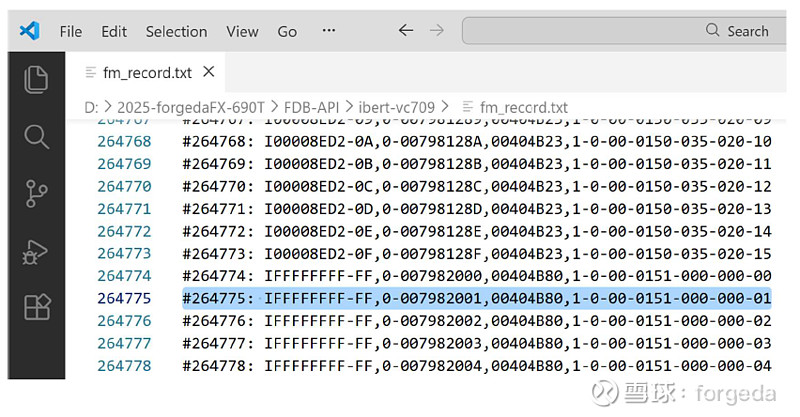

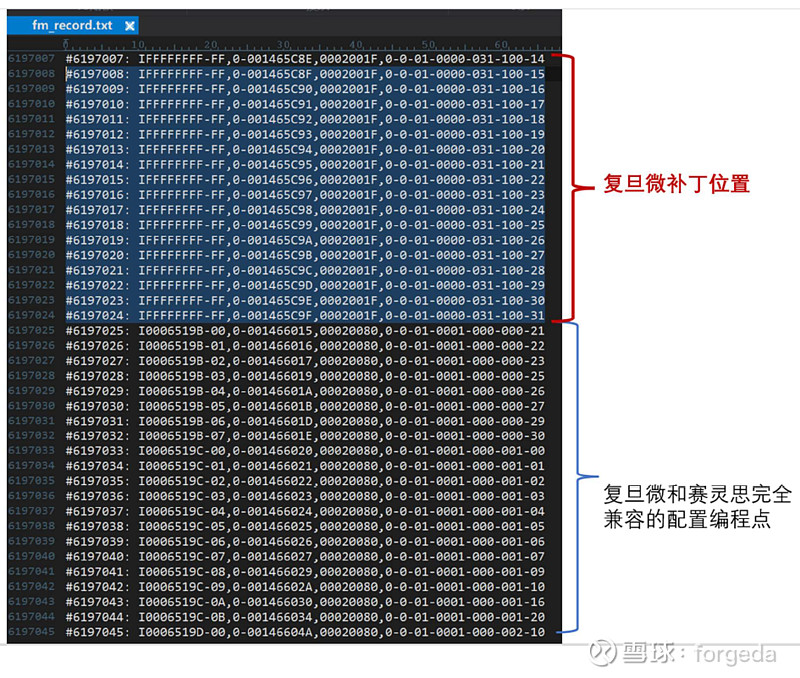

待getFDB API 处理结束后，可直接查看FDB 数据库文件。
其中，以"IFFFFFFFF-FF"为前缀的配置编程点，即为受复旦微Patch 影响的编程点位置。
例如，输入的原生数据库(XDB)规模为66829957 Bits，获得的JFM FPGA 目标数据库(FDB)规模为68673431Bits，多出的1843474 Bits，即为受复旦微Patch 影响，额外增补需要"遍历/随机"测试的部分。
3. 获取编程点位置文件
编程点位置文件(.pin)，即Programming Bits Position File，可直观显示目标设计在赛灵思/复旦微FPGA 中的风险地图。

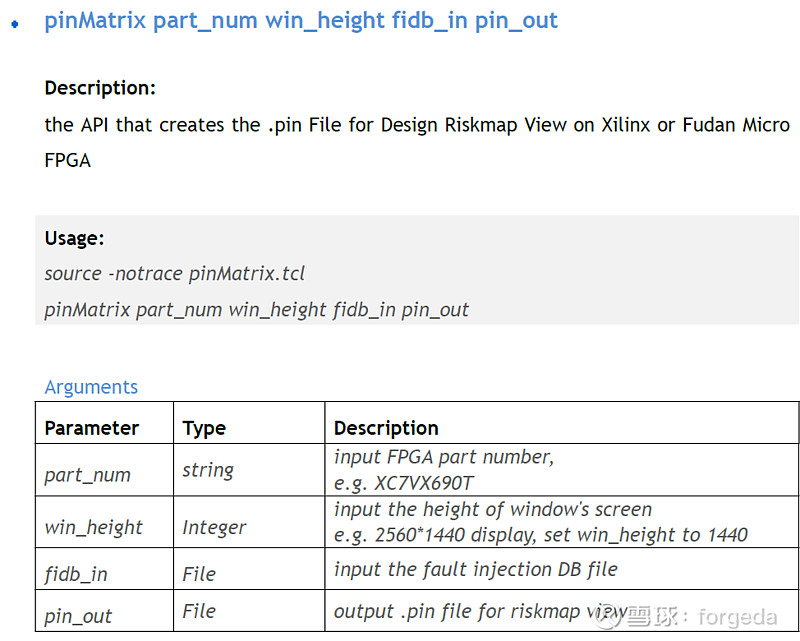

对于海量编程点构成的风险地图，FDB-API 组件提供pinMatrix 功能API，用于精简编程点位置文件(.pin)的规模，加快风险地图载入速度。
对于GTX 样例，使用pinMatrix 功能API 压缩风险地图数据规模，步骤如下。
Step 1. 启动Vivado Tcl Shell，导航到FDB-API 组件所在目录

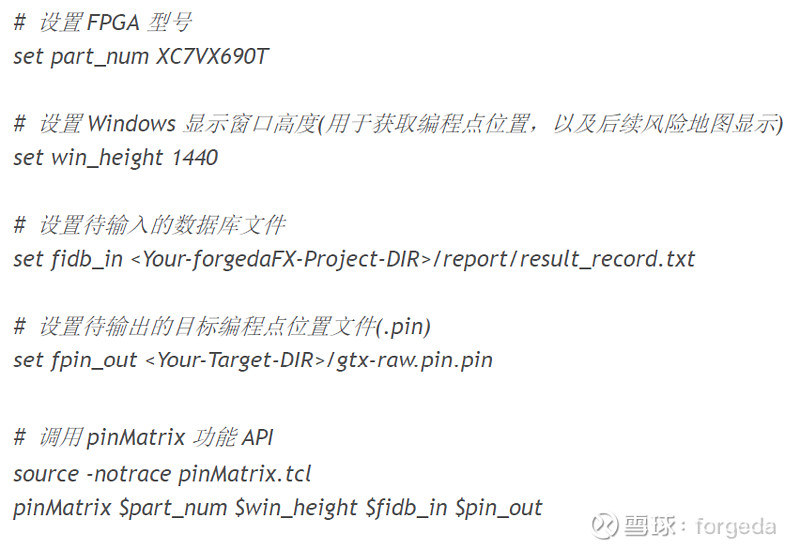

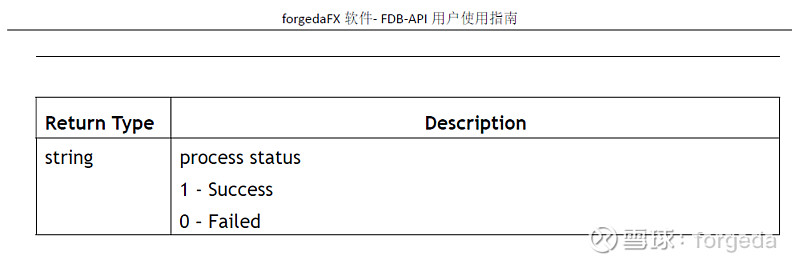

Step 2. 调用pinMatrix 功能API，获取编程点位置文件(.pin)

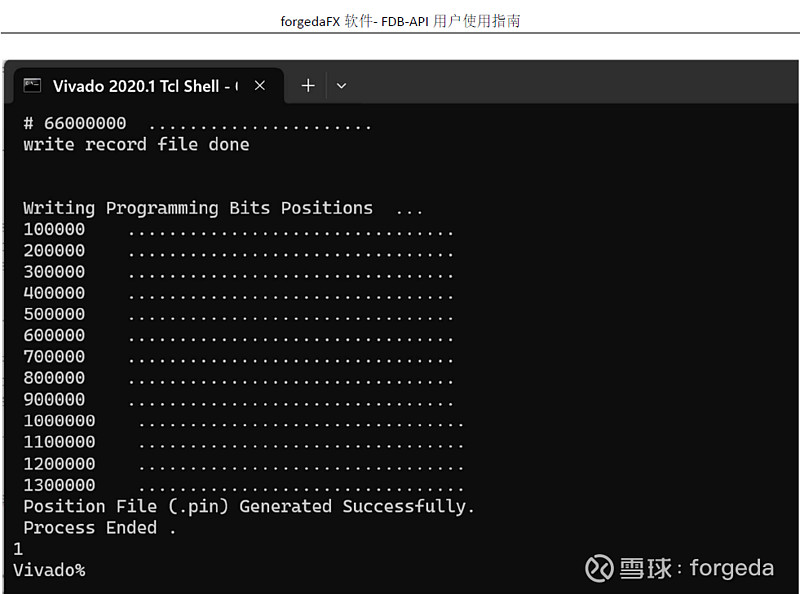

处理结束，生成风险地图显示所需的.pin 位置文件，输出如下信息。
4. 查看风险地图

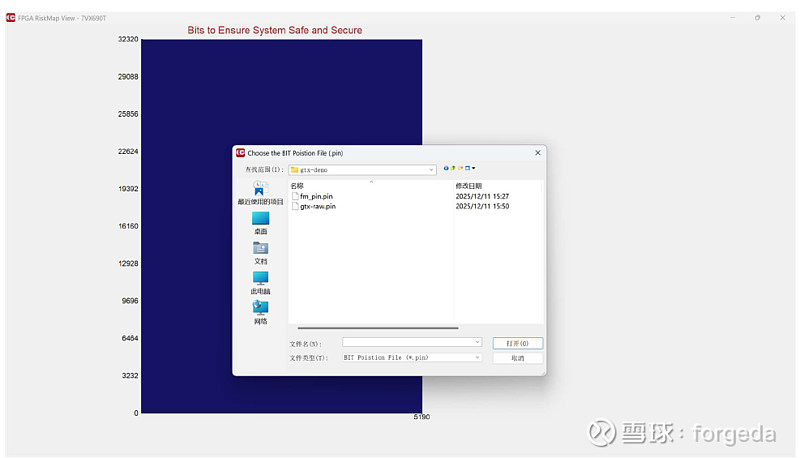

使用FDB API 目录下pinPlot-View 小程序，选择编程点位置文件(.pin)，查看风险地图，并显示Patch 所在的位置。
对于GTX 样例，在第2 部分(Page 7)，使用pinMatrix API, 已获得Patch 前的原生XDB 编程点位置文件gtx-raw.pin。

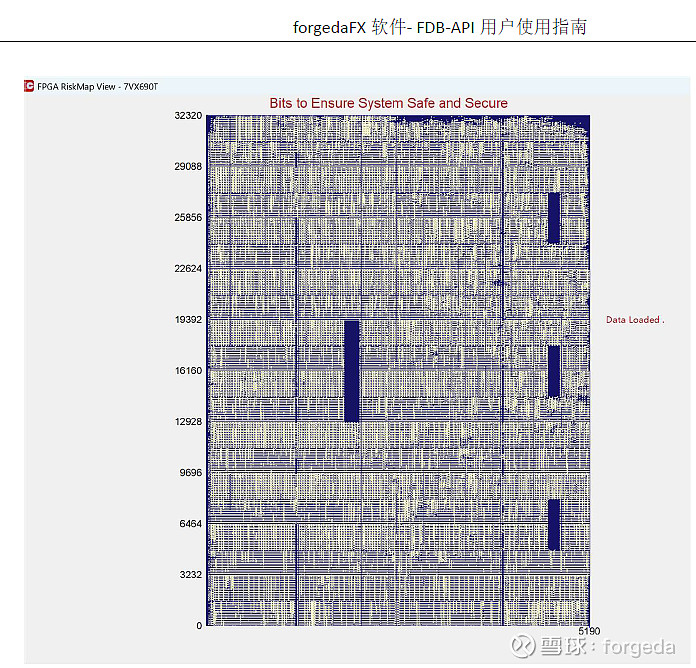

选择该.pin 文件，风险地图显示如下：
作为比较，在第1 部分(Page 4)，使用getFDB API, 已获得Patch 之后的FDB 编程点文件fm_pin.pin。

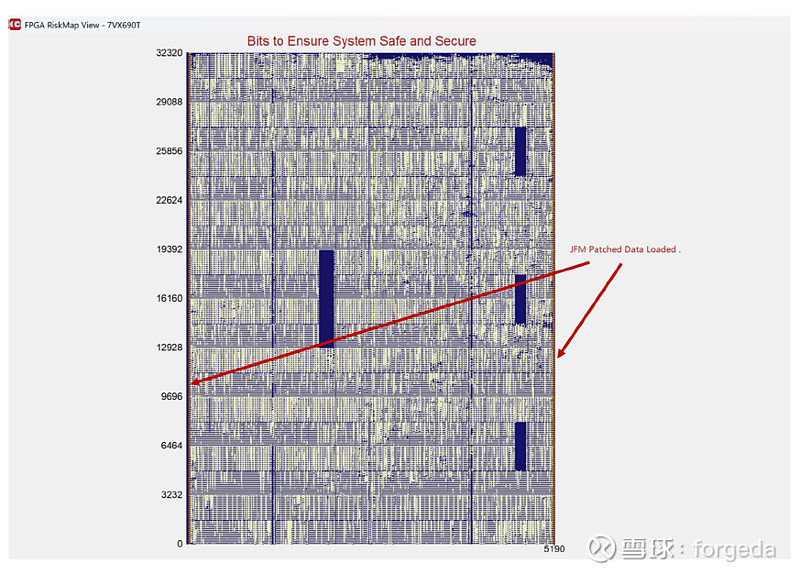

选择该.pin 文件，复旦JMF FPGA的风险地图显示如下：

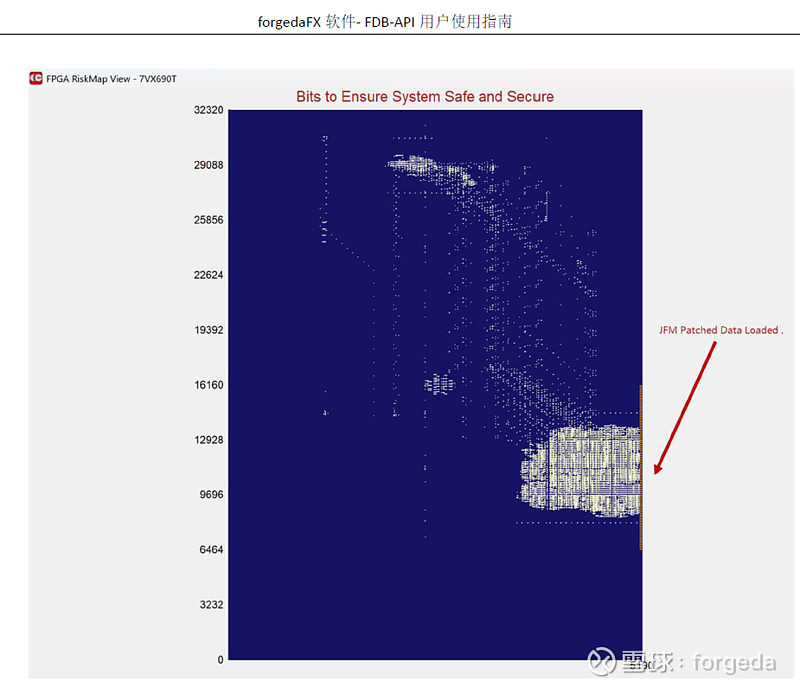

在芯片左右两侧的橙色部分，为Patch 后的配置编程点位置。

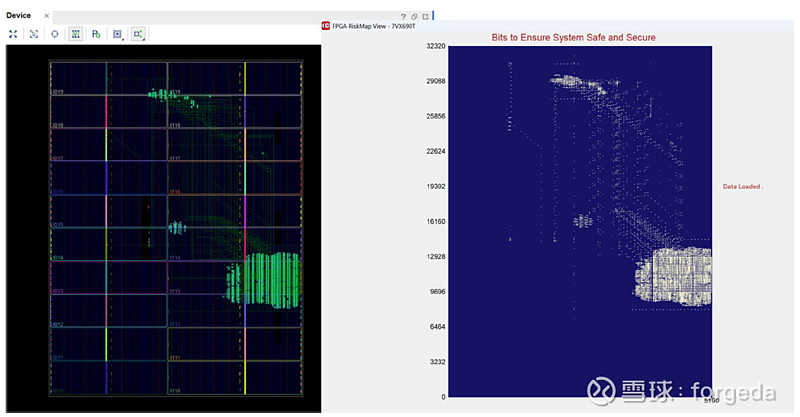

下图是另一个在7VX690T 上实现的GTX 样例的布局布线图、风险地图。
在Patch 之后，对应的风险地图如下，右侧橙色条带部分，即为受补丁影响的配置编程点位置。
此外，风险地图在上半区显示结束，准备显示下半区时，由于Cache 数据更新，请耐心等待即可。
5. 对FDB 中的编程点进行故障注入
使用FDB-API 功能组件，获得FDB 数据库文件，由"IFFFFFFFF-FF"前缀，精准标记了受复旦微Patch 影响的编程点位置。

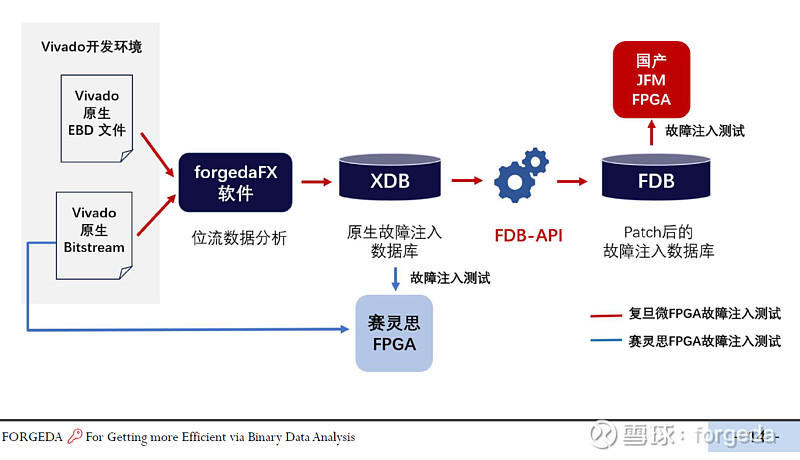

forgedaFX 软件自动构建XDB、FDB 数据库，同时支持对赛灵思和复旦微FPGA进行故障注入，如下图所示。
您可以在forgedaFX 软件的故障注入工作界面，直接从获得的FDB 数据库文件中，按需选择编程点地址，对运行在复旦微FPGA 上的应用设计进行"单点式"故障注入测试。

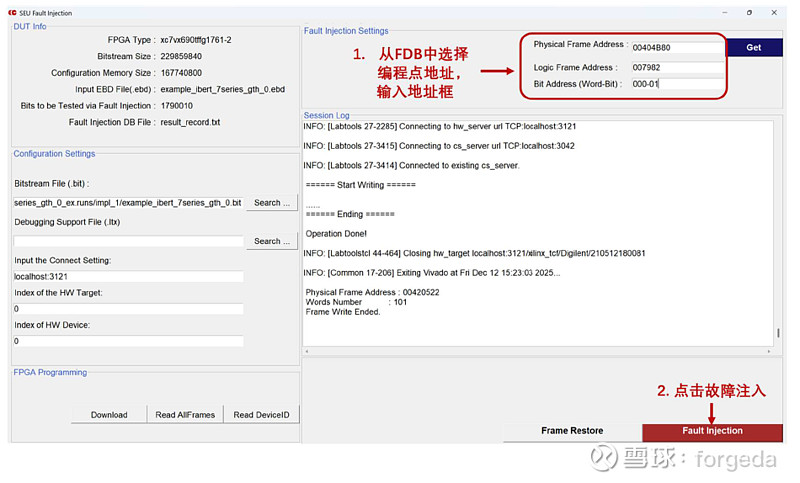

例如，对上图FDB 文件中的"#264775"编程点------即受Patch 影响的GTX/GTH配置帧中的风险点，启动故障注入测试，操作如下图所示。
对于构建在超大规模国产FPGA 上的复杂设计，将FDB 数据库与forgedaFX 软件提供的proAPI 高级功能组件配合使用，能够在容器环境------AMD Vivado Tcl Shell 中，对实物板卡进行完全自动化的"批量式"故障注入测试，超高效率。
具体步骤，可进一步查阅《proAPI 用户使用指南》。
