带着问题阅读：
- 解决什么问题？
- 技术演进过程？
- 应用场景？
在医学影像、遥感检测等领域，图像分割任务常如"大海捞针"------我们需要从复杂的背景中精准勾勒出目标轮廓。2015 年诞生的 U-Net 以其简洁的编码器-解码器结构和跳跃连接成为分割任务的里程碑，但它也留下了两个关键难题：网络到底该多深？不同层次的特征如何更自然地融合？
2018 年，U-Net++ 优雅地给出了答案。它没有颠覆 U-Net 的根基，而是通过一次关键的"架构手术"，让特征融合从"生硬拼接"升级为"渐进式对话"，显著提升了分割精度与稳定性。本文将带你轻松看懂 U-Net++ 的核心智慧。
一、U-Net 的挑战：经典架构的两大痛点

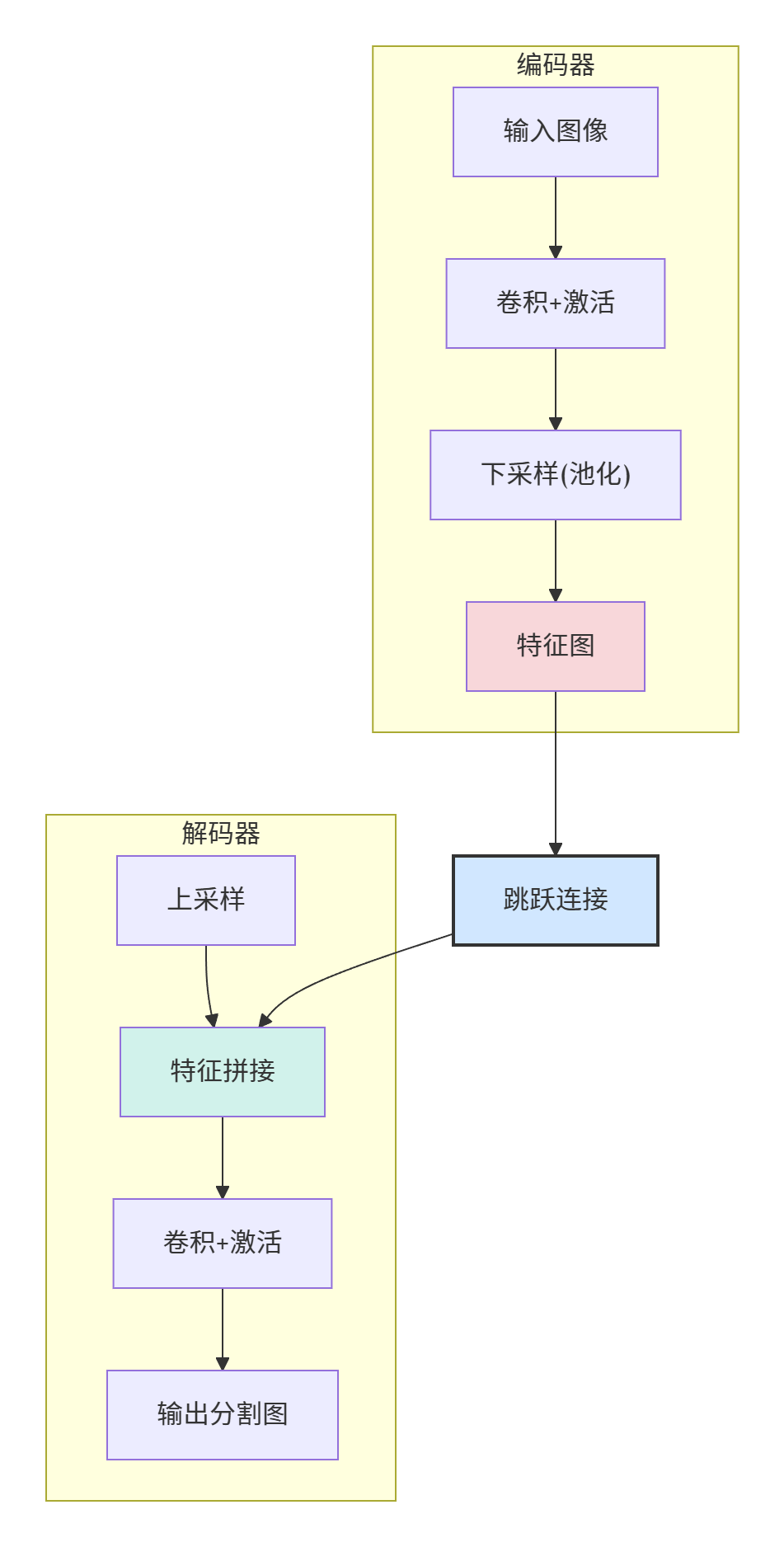

在理解 U-Net++ 之前，我们先看看它要解决什么问题。经典的 U-Net 结构可以想象成一个"对称沙漏"：
- 左侧（编码器：像不断下行的楼梯，逐步提取图像深层、抽象的特征（如"这是器官边缘"）。
- 右侧（解码器：像上行的楼梯，逐步恢复空间细节，定位目标位置。
- 跳跃连接：在每一层，将左侧的"特征地图"直接复制到右侧对应层，补充细节信息。
但这个设计存在两个核心痛点：
- 网络深度未知：应该设计多少层？层数少则特征提取不充分，层数多则训练困难、易过拟合。
- 特征融合生硬 ：编码器的高层抽象特征与解码器的底层细节特征"简单拼接"，存在语义鸿沟------就像让博士生（深层特征）直接与小学生（浅层特征）一起解题，沟通效率低。
特征直接从深层跳到浅层，缺乏过渡。
二、U-Net++ 的巧妙革新：嵌套 + 密集 = 渐进式特征金字塔
U-Net++ 的精髓，可用一句话概括：将原来单一跳跃路径，升级为"多层级、渐进式"的特征金字塔融合网络。具体通过两个关键设计实现：
1. 嵌套的跳跃路径：搭建"渐进对话"的桥梁

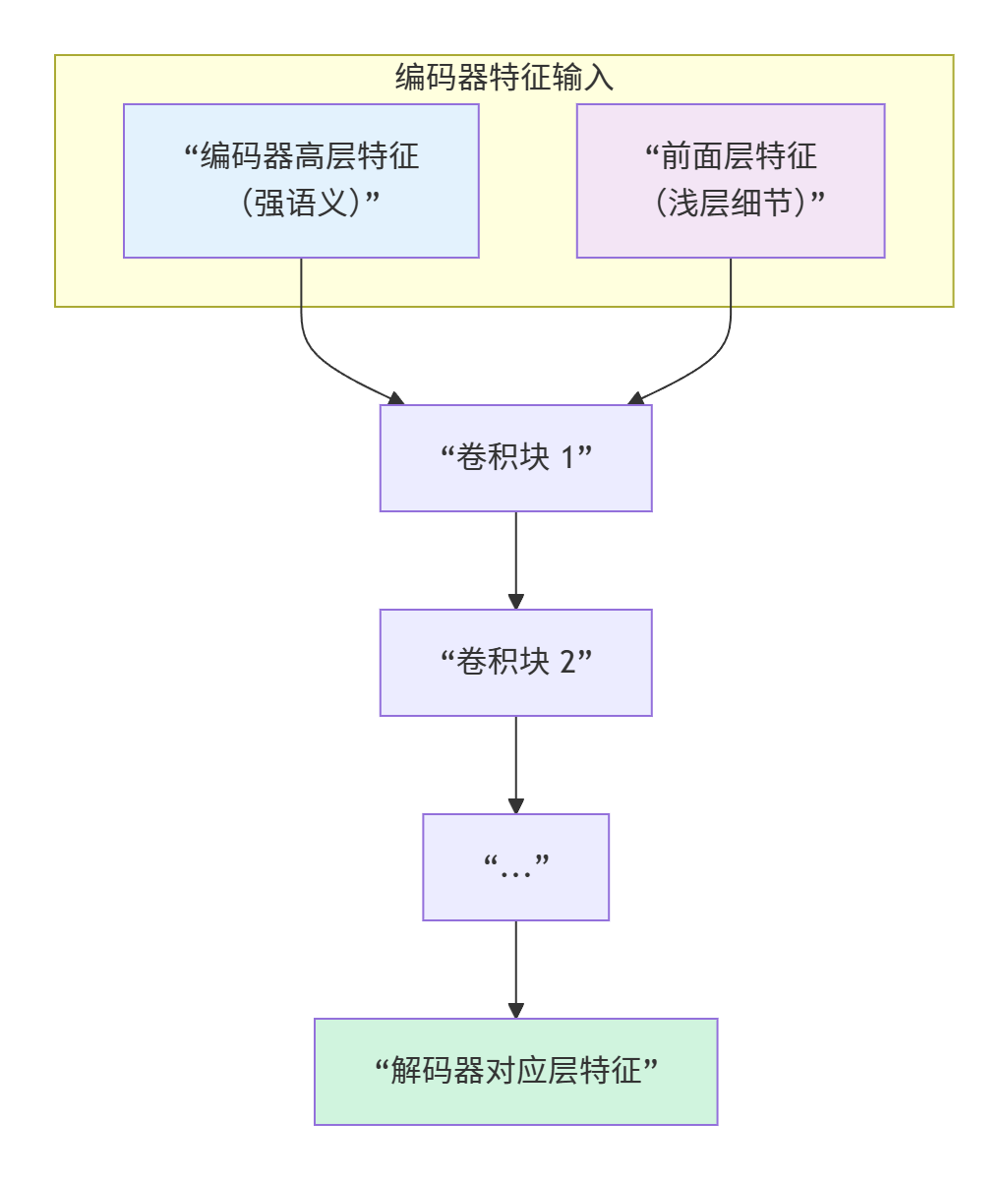

U-Net++ 在编码器和解码器之间，插入了一系列中间卷积层，形成嵌套的子网络结构。每一个跳跃路径不再直接连接，而是通过一个小的卷积模块过渡，让特征在融合前先进行"对齐"与"消化"。
想象一下，这就像在博士生与小学生之间，加入了大学生、高中生、初中生作为"中间翻译"，让知识的传递更平滑、更有效。
2. 密集连接：让特征充分"交流"
在每条跳跃路径上，U-Net++ 采用了类似 DenseNet 的密集连接 ：每一层的输入不仅来自上一层，还来自前面所有同尺度的特征图。这极大地增强了特征复用，减轻了梯度消失，让网络能更灵活地学习到该层次最合适的特征表达。
特征在跳跃过程中被逐步"加工"和"丰富"，形成渐进融合。
三、一张图看懂 U-Net++ 的架构演进

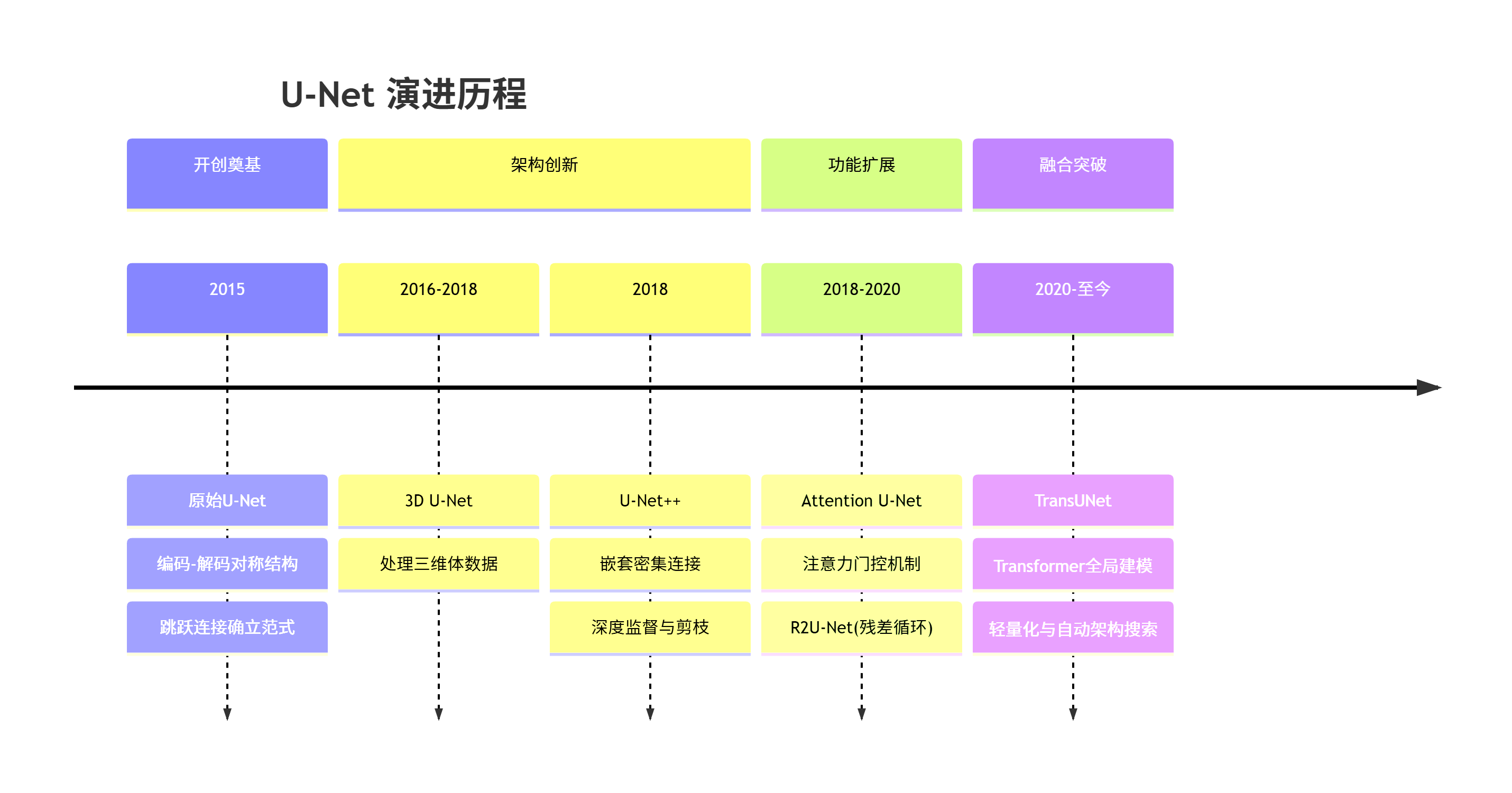

下图直观展示了从 U-Net 到 U-Net++ 的核心变化：
1. 开创奠基（2015 年）
- 核心突破 ：提出编码器-解码器对称结构 与跳跃连接，解决了医学图像小样本下的分割难题
- 意义：为后续所有变体确立了基础架构范式，成为图像分割领域的"通用骨干"
2. 架构创新（2016-2018 年）
- 3D U-Net（2016：将卷积扩展至三维，直接处理 CT/MRI 体数据，保留空间上下文
- U-Net++（2018）：通过嵌套密集连接 重构跳跃路径，实现多尺度特征深度融合；引入深度监督，支持训练后剪枝以适应不同精度/速度需求
3. 功能扩展（2018-2020 年）
- Attention U-Net：在跳跃连接中加入注意力门控，使网络能自动聚焦目标区域，抑制背景干扰
- R2U-Net 等：探索残差连接、循环卷积等机制，增强特征表征能力
4. 融合突破（2020 年至今）
- TransUNet：用 Transformer 编码器替代 CNN 编码器，捕捉全局依赖，再与 U-Net 解码器结合
- 前沿方向：模型轻量化（如 DeepLabv3+ 的编解码思路）、神经网络架构搜索自动化设计、与扩散模型等生成式技术结合
U-Net 的演进体现了"基础架构优化 → 核心机制增强 → 跨架构融合 "的经典技术发展路径。其成功关键在于架构的简洁性 与可扩展性，使其能持续吸收深度学习领域的最新进展，至今仍是最活跃的研究基础之一。
四、U-Net++ 的核心价值与典型应用
得益于更优雅的特征融合，U-Net++ 在多个领域展现出强大优势：
| 应用场景 | 典型任务 | U-Net++ 带来的价值 |
|---|---|---|
| 医学影像分析 | 肿瘤分割、细胞检测、器官勾勒 | 对边缘模糊、对比度低的医学图像，分割更精细，假阳性更低。 |
| 计算机视觉 | 自动驾驶场景理解、肖像分割 | 提升对复杂自然场景中物体边界的识别精度。 |
| 工业检测 | 产品缺陷定位、元器件检测 | 在复杂工业背景下，更稳定地检测微小缺陷。 |
| 地理遥感 | 地块划分、建筑物提取、道路识别 | 处理大尺度遥感图像时，能更好地区分光谱纹理相似的地物。 |
核心价值总结 ：U-Net++ 没有增加算法的复杂度的同时，显著提升了分割精度（尤其是边界部分）和训练的稳定性，且其模块化设计使其易于集成到其他网络中进行改进。
五、活跃的开源生态：快速上手实践
U-Net++ 的理论优势得到了社区广泛验证，并拥有活跃的开源生态。在 GitHub 等平台，你可以轻松找到多种深度学习框架的官方及高星实现：
- PyTorch 实现：通常是代码最简洁、最受欢迎的版本，适合快速实验。
- TensorFlow/Keras 实现：接口规范，易于部署，适合工业级流水线集成。
- 其他框架：PaddlePaddle、MXNet 等也有相应实现。
这些开源项目通常提供预训练模型、标准数据集（如 ISBI 细胞分割数据集）上的训练脚本，让你能"开箱即用"，快速在自己的分割任务上进行微调和验证。
结语
U-Net++ 的智慧在于其"改良主义"哲学：它敏锐地发现了经典设计中"特征融合"这一关键瓶颈，并通过嵌套的跳跃路径 和密集连接这一巧妙的"架构手术"，实现了特征间的渐进式、多尺度融合，从而释放了 U-Net 架构的更大潜力。
它告诉我们，有时推动进步的，不一定是颠覆性的革命，而是对一个经典设计深思熟虑的、优雅的增强。今天，U-Net++ 及其衍生模型（如 Attention U-Net）已成为图像分割领域不可或缺的工具之一，继续在科学研究和产业应用中发挥着重要作用。
