以机械学科（材料去除、微纳制造）学习为目标 ，系统整理常用/将要用到的 白光干涉仪、超景深显微系统、扫描电镜（SEM） ，并补充其在机床动力学、磨削机理、材料去除研究中的典型应用场景。
一、机械学科中"形貌表征"的尺度认知框架
在机械制造与材料加工中，形貌并不是一个尺度的概念 ，而是一个多尺度连续谱：
| 尺度层级 | 典型尺寸 | 关注对象 |
|---|---|---|
| 宏观 | mm ~ 100 μm | 加工轨迹、形状误差、波纹 |
| 介观 | 100 μm ~ 1 μm | 表面纹理、磨削沟槽 |
| 微观 | 1 μm ~ 100 nm | 微裂纹、塑性流动痕迹 |
| 纳观 | <100 nm | 位错、纳米碎屑 |
不同仪器"各司其职"，不存在万能设备。
二、大尺度 → 介观：白光干涉仪（WLI）
1️⃣ 技术原理（机械人角度理解）

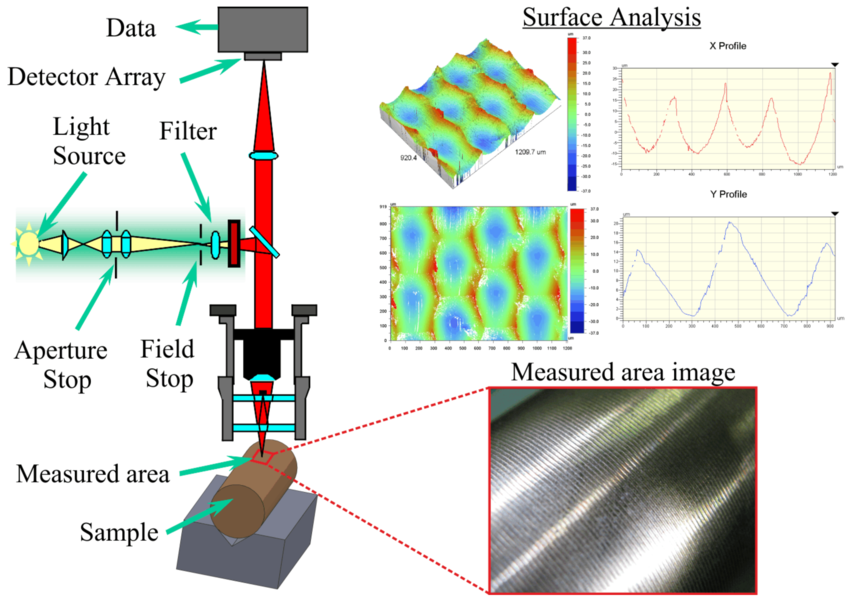

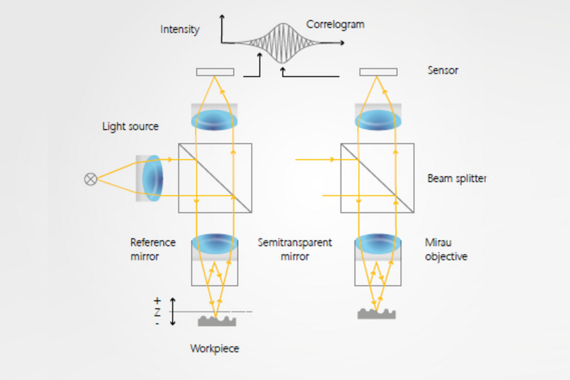

白光干涉仪基于 低相干白光干涉：
Z 方向扫描 → 寻找最大干涉对比度 → 反演高度信息
✔ 非接触
✔ 绝对高度测量
✔ 真三维表面
2️⃣ 尺度与能力
| 指标 | 典型值 |
|---|---|
| 横向分辨率 | ~0.5--1 μm |
| 纵向分辨率 | nm 级 |
| 视场 | mm 级 |

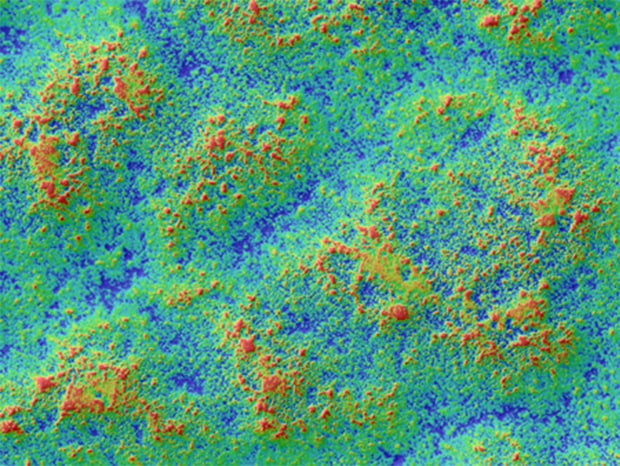

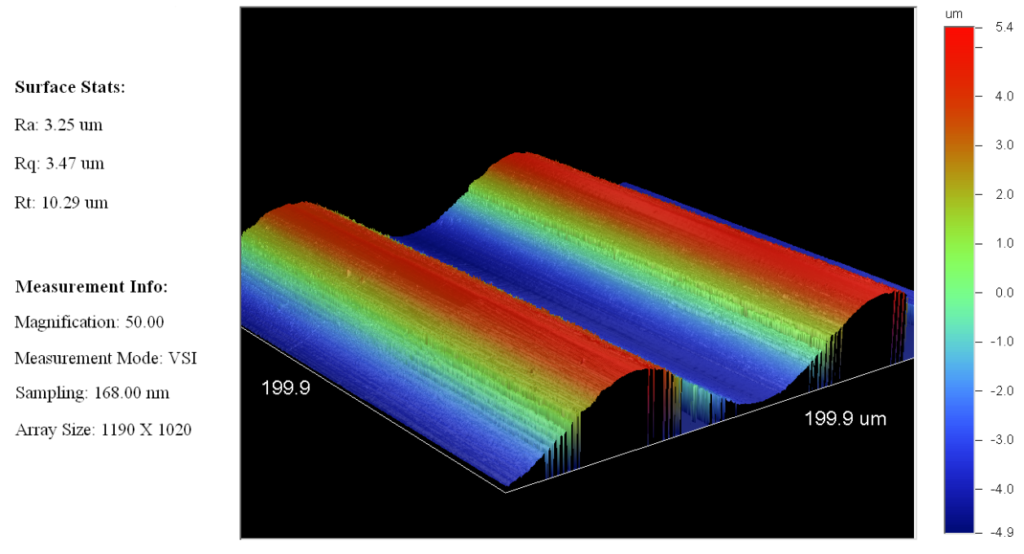

| 输出 | 三维表面形貌（Sa, Sq, Sz） |
3️⃣ 在机械学科中的核心用途
✅ 磨削 / 研磨表面粗糙度定量
✅ 超声振动加工对表面起伏的抑制效果
✅ 加工波纹、周期性纹理分析
✅ Abaqus / DEM 仿真结果的实验对照
📌 适合回答的问题：
- 表面是不是"更光滑了？"
- 超声振动是否降低 Sa/Sq？
- 去除是否均匀？
4️⃣ 局限（论文必须说明）
❌ 高反射/透明材料易失真
❌ 深孔、陡峭侧壁难以测量
❌ 看不到微裂纹、位错

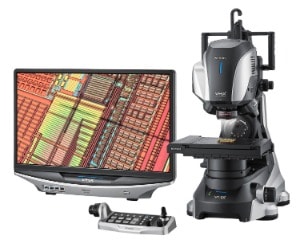

三、介观 → 微观：超景深显微系统（3D Digital Microscope）
1️⃣ 技术本质
超景深 ≠ 超高分辨率
本质是：
多焦面图像堆叠 → 全清晰形貌重建
2️⃣ 尺度与能力
| 指标 | 典型范围 |
|---|---|
| 横向分辨率 | ~1 μm |
| 景深 | 远大于光学显微镜 |
| 视场 | mm ~ cm |
| 输出 | 彩色形貌 + 伪 3D |
3️⃣ 机械加工中的典型用途
✅ 磨削沟槽形态观察
✅ 磨粒犁削 / 刮削轨迹识别
✅ 磨屑附着、堆积、拉丝现象
✅ 失效件宏---微过渡观察
📌 适合回答的问题：
- 表面是犁削主导还是切削主导？
- 沟槽是否连续？
- 是否存在材料堆积？
4️⃣ 优势与不足
✔ 操作快、直观
✔ 论文插图友好
❌ 不能定量纳米级粗糙度
❌ 高倍下"3D 高度"为视觉重构

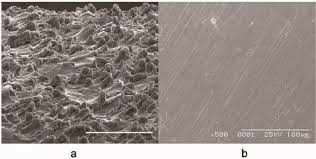

四、微观 → 纳观：扫描电镜（SEM）
1️⃣ 机械人视角下的 SEM
SEM 看的是：
电子---材料相互作用形成的微观结构对比
你不是在"看高度"，而是在看材料响应机制。
2️⃣ 尺度能力
| 指标 | 典型值 |
|---|---|
| 分辨率 | nm 级 |
| 放大倍数 | 50× -- 100,000× |
| 信息 | 形貌、断裂、塑性流动 |

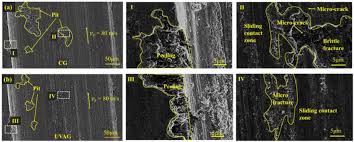

3️⃣ 在磨削 / 研磨机理研究中的不可替代性
✅ 塑性去除 vs 脆性断裂判据
✅ 微裂纹、亚表面损伤迹象
✅ 磨屑形貌（片状 / 块状 / 粉末）
✅ 磨粒磨损与钝化机制
📌 适合回答的问题：
- 材料是怎么被"拿走"的？
- 是否存在脆裂？
- 超声振动是否抑制裂纹？
4️⃣ SEM 的局限
❌ 不能直接给出粗糙度参数
❌ 视场小，代表性需多点统计
❌ 前处理要求高（导电、真空）
五、三种技术的"一眼对比总表"
| 维度 | 白光干涉仪 | 超景深 | SEM |
|---|---|---|---|
| 接触方式 | 非接触 | 非接触 | 非接触 |
| 空间尺度 | μm--mm | μm--mm | nm--μm |
| 是否定量高度 | ✅ | ⚠️（伪） | ❌ |
| 是否看机理 | ❌ | ⚠️ | ✅ |
| 论文角色 | 数据核心 | 结构说明 | 机理证据 |
六、机械学科论文中的组合使用范式
不是"选一个"，而是"层级配合"
📌 标准写法模板
1️⃣ 白光干涉仪
→ 定量表征加工表面粗糙度变化
2️⃣ 超景深显微镜
→ 展示宏---微过渡下的沟槽与纹理特征
3️⃣ SEM
→ 揭示材料去除机理与磨粒---工件相互作用
七、给你一个"导师会认可"的一句总结
"白光干涉仪解决'表面有多平'，超景深解决'表面长什么样'，扫描电镜解决'表面为什么会这样'。"
