1 搭建本地私有仓库

1.1 下载 registry 镜像

私有镜像仓库的核心是 Docker Registry，我们通过以下命令下载官方的 registry 镜像：

docker pull registry

1.2 配置 Docker 守护进程

为了能够与我们搭建的私有仓库进行交互，我们需要配置 Docker 的守护进程，让其支持连接不安全的私有镜像仓库。

编辑 Docker 配置文件 /etc/docker/daemon.json，并添加私有仓库地址：

vim /etc/docker/daemon.json

在该文件中加入如下内容：

{
  "insecure-registries": ["192.168.10.14:5000"],   # 允许访问的私有仓库地址，注意用逗号结尾
  "registry-mirrors": ["https://ae3f5qei.mirror.aliyuncs.com"]  # 阿里云 Docker 镜像加速器地址
}

修改完后重启 Docker 服务：

systemctl daemeo-relaod

systemctl restart docker.service

1.3 运行 Registry 容器

通过 Docker 运行一个 registry 容器，指定本地存储路径和端口映射：

docker run -itd -v /data/registry:/var/lib/registry -p 5000:5000 --restart=always --name registry registry:latest

• -itd：在容器中启动一个伪终端，进行交互，并让容器在后台运行。
• -v /data/registry:/var/lib/registry：将宿主机的 /data/registry 目录挂载到容器内的
• /var/lib/registry 目录，用于存储镜像数据，保证数据的持久化。
• -p 5000:5000：将宿主机的 5000 端口映射到容器内的 5000 端口，提供访问入口。
• --restart=always：配置容器在停止后自动重启。
• --name registry：容器命名为 registry。
• registry:latest：使用官方镜像 registry 来创建容器。

1.4 Docker 容器的重启策略

Docker 支持几种容器重启策略：

• no：容器退出时不自动重启。
• on-failure：仅当容器非正常退出时（即返回错误代码）才重启。
• on-failure:3：最多重启 3 次，如果容器失败 3 次，则不再重启。
• always：容器退出时总是自动重启。
• unless-stopped：容器退出时总是自动重启，除非 Docker 服务停止时容器已经停止。

1.5 为镜像打标签

上传镜像到私有仓库前，我们需要给本地镜像打上标签，标签格式为 <私有仓库地址>/<镜像名>:<标签>。

docker tag centos:7 192.168.10.14:5000/centos:v1

其中 centos:7 是本地镜像，192.168.10.14:5000/centos:v1 是我们要推送到私有仓库的镜像标签。

1.6 上传镜像到私有仓库

上传镜像到私有仓库的命令是：

docker push 192.168.10.14:5000/centos:v1

如果这是第一次上传该镜像，Docker 会先从本地计算差异，然后推送镜像层到私有仓库。

1.7 列出私有仓库的所有镜像

可以通过 curl 请求获取仓库中的所有镜像：

curl http://192.168.10.14:5000/v2/_catalog

这将返回一个 JSON 格式的镜像列表。

1.8 获取镜像的所有 Tag

要列出某个镜像的所有版本标签（Tag），可以使用以下命令：

curl http://192.168.10.14:5000/v2/centos/tags/list

返回的结果是该镜像在仓库中的所有标签，如 v1、v2 等。

1.9 测试私有仓库下载镜像

如果我们之前已经删除了本地的 CentOS 镜像，可以通过以下命令从私有仓库拉取镜像：

docker rmi -f 8652b9f0cb4c # 删除本地镜像

docker pull 192.168.10.23:5000/centos:v1 # 从私有仓库拉取镜像

2 Harbor 简介

2.1 什么是 Harbor

Harbor 是一个企业级的 Docker 镜像仓库管理平台，它在 Docker Registry 的基础上进行了扩展，增加了更多功能，使得管理镜像更加方便和安全。Harbor 提供了图形化管理界面、角色访问控制、镜像复制、LDAP 集成等功能。

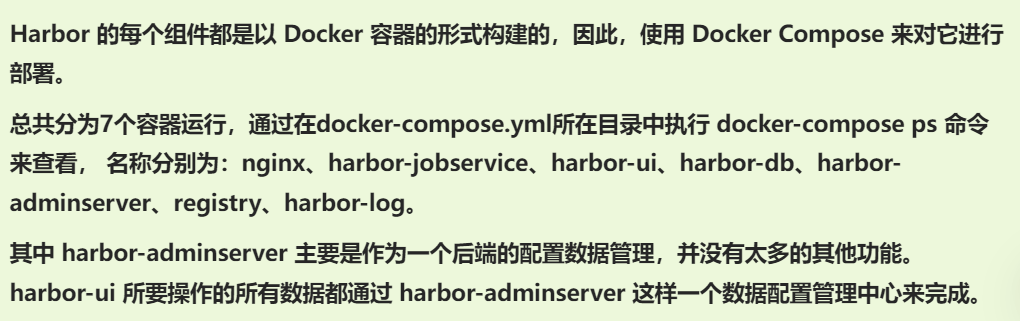

Harbor 的每个组件都是以 Docker 容器的形式构建的，使用 docker-compose 来对它进行部署。用于部署 Harbor 的 docker-compose 模板位于 harbor/docker-compose.yml。

2.2 Harbor 特性

• 图形化管理界面：通过浏览器访问，方便用户管理镜像和权限。
• 基于角色的访问控制：用户可在 Harbor 中创建不同角色并为每个角色分配不同的权限。
• LDAP/AD 集成：支持与 LDAP 或 Active Directory 集成， 进行用户认证和权限管理。
• 镜像复制：支持将镜像从一个 Harbor 实例复制到另一个实例，实现跨数据中心的镜像管理。
• 审计日志：记录所有操作的日志，便于审计和排查问题。
• 安全扫描：集成 Clair 进行镜像的安全扫描，自动检测镜像中的漏洞。

2.3 Harbor 架构

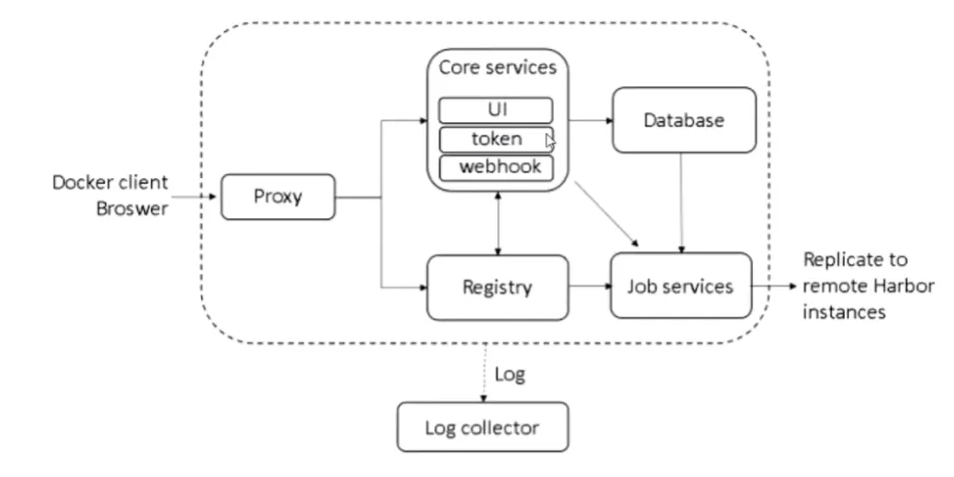

Harbor 在架构上主要有 Proxy、Registry、Core services、Database（Harbor-db）、Log collector（Harbor-log）、Job services 六个组件

• Proxy：反向代理，用于处理客户端请求。
• Registry：存储 Docker 镜像的核心组件，支持 Docker 的 push 和 pull 操作。
• Core Services：包含 Web 界面、API 和 Webhook 等服务。
• Database：保存 Harbor 的配置和镜像的元数据。
• Job Services：处理镜像复制等异步任务。
• Log Collector：收集 Harbor 各组件的日志。

数据流向分析：

1. Docker客户端 / 浏览器：

用户通过 Docker 客户端或者浏览器进行交互。

2. Proxy（代理）：

客户端的请求会通过代理转发，可能是为了负载均衡或处理一些中间层逻辑。

3. Core services（核心服务）：

包含 UI、token 和 webhook。这些服务处理用户请求的业务逻辑，比如 UI 提供用户界面，

token 服务管理认证，webhook 可能用于触发外部通知或事件。

4. Registry（注册表）：

这是容器镜像的存储地方，核心服务会与 Registry 交互来存储或获取镜像。

5. Database（数据库）：

Core services 还与数据库交互，用来存储与 Harbor 相关的元数据、配置、用户信息等。

6. Job services（作业服务）：

处理后台任务和作业，可能包括镜像同步、清理任务等。

7. Log Collector（日志收集器）：

系统会收集日志以便后期分析和排查。

8. Replication to remote Harbor instances（同步到远程 Harbor 实例）：

可能用于在多个 Harbor 实例之间同步镜像，保证镜像的高可用和分布式存储。

3 部署 Harbor 服务

3.1 安装 Docker Compose

Harbor 使用 Docker Compose 来启动各个组件，所以需要安装 Docker Compose 工具：

这里我直接使用自带安装包下载

3.2 下载 Harbor 安装包

从 Harbor 官网下载离线安装包：

wget https://github.com/goharbor/harbor/releases/download/v2.4.0/harbor-offline-installer-v2.4.0.tgz

tar zxvf harbor-offline-installer-v2.4.0.tgz -C /usr/local/

3.3 修改 Harbor 配置文件

在 /usr/local/harbor/ 目录中修改 harbor.cfg 配置文件，设置 Harbor 服务器的地址、管理员密码等：

vim /usr/local/harbor/harbor.yml

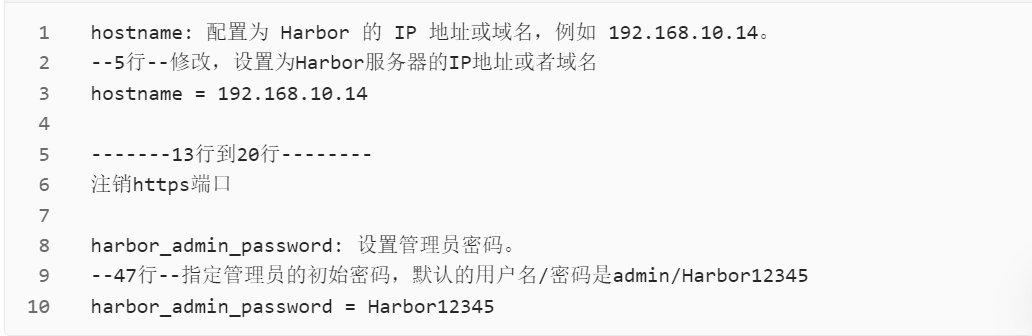

修改以下字段：

3.4 启动 Harbor

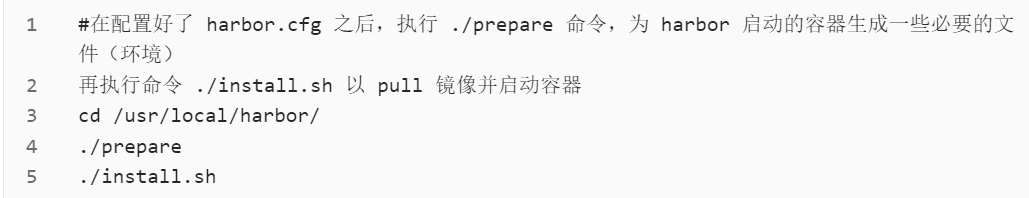

配置好文件后，运行以下命令启动 Harbor 服务：

3.5 查看 Harbor 启动状态

通过 docker-compose 查看各个 Harbor 服务的状态：

cd /usr/local/harbor/

docker-compose ps

如果 Harbor 启动成功，应该能看到各个容器的状态为 "Up"。

3.6 创建一个新项目

（1）浏览器访问：http://192.168.10.14 登录 Harbor WEB UI 界面，默认的管理员用户名和密码是 admin/Harbor12345

（2）输入用户名和密码登录界面后可以创建一个新项目。点击"+项目"按钮

（3）填写项目名称为"myproject"，点击"确定"按钮，创建新项目

（4）此时可使用 Docker 命令在本地通过 127.0.0.1 来登录和推送镜像。默认情况下，Registry 服务器在端口 80 上侦听。

//登录 Harbor
docker login [-u admin -p Harbor12345] http://127.0.0.1
//下载镜像进行测试
docker pull nginx
//将镜像打标签
格式：docker tag 镜像:标签  仓库IP/项目名称/镜像名:标签
docker tag nginx:latest 127.0.0.1/myproject/nginx:v1
//上传镜像到 Harbor
docker push 127.0.0.1/myproject/nginx:v1

（5）在 Harbor 界面 myproject-kgc 目录下可看见此镜像及相关信息

4 客户端上传镜像

4.1 配置 Docker 客户端

以上操作都是在 Harbor 服务器本地操作。如果其他客户端登录到 Harbor，就会报如下错误。出现这问题的原因为Docker Registry 交互默认使用的是 HTTPS，但是搭建私有镜像默认使用的是 HTTP 服务，所以与私有镜像交互时出现以下错误。

docker login -u admin -p Harbor12345 http://192.168.10.14

WARNING! Using --password via the CLI is insecure. Use --password-stdin.

Error response from daemon: Get https://192.168.10.14/v2/: dial tcp

192.168.10.14:443: connect: connection refused

（1）在 Docker 客户端配置操作

为了让 Docker 客户端能够访问私有仓库，配置文件需要添加 --insecure-registry 参数：

//解决办法是：在 Docker server 启动的时候，增加启动参数，默认使用 HTTP 访问。
vim /usr/lib/systemd/system/docker.service

--13行--修改
ExecStart=/usr/bin/dockerd -H fd:// --insecure-registry 192.168.10.14 --
containerd=/run/containerd/containerd.sock
或
ExecStart=/usr/bin/dockerd --insecure-registry 192.168.10.14

//重启 Docker，再次登录
systemctl daemon-reload
systemctl restart docker

//再次登录 Harbor
docker login -u admin -p Harbor12345 http://192.168.10.14
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Login Succeeded
//将自动保存凭据到/root/.docker/config.json，下次登录时可直接使用凭据登录 Harbor

//下载镜像进行测试
docker pull 192.168.10.14/myproject-yjs/nginx:v1

//上传镜像进行测试
docker pull cirros
docker tag cirros:latest 192.168.10.14/myproject-yjs/cirros:v2
docker push 192.168.10.14/myproject-yjs/cirros:v2

（2）刷新 Harbor 的 Web 管理界面进行查看，会发现 myproject 项目里面有两个镜像

4.2 创建 Harbor 用户

（1）创建用户并分配权限

在 Web 管理界面中单击系统管理 -> 用户管理 -> +用户，

填写用户名为"zhangsan"，邮箱为"zhangsan@kgc.com"，全名为"zhangsan"，密码为"Abc123456"，注释为"管理员"（可省略）。

附：用户创建成功后，单击左侧"..."按钮可将上述创建的用户设置为管理员角色或进行删除操作，本例不作任何设置。

（2）添加项目成员

单击项目 -> myproject-> 成员 -> + 成员，填写上述创建的用户 zhangsan 并分配角色为"开发人员"。

附：此时单击左侧"..."按钮仍然可对成员角色进行变更或者删除操作

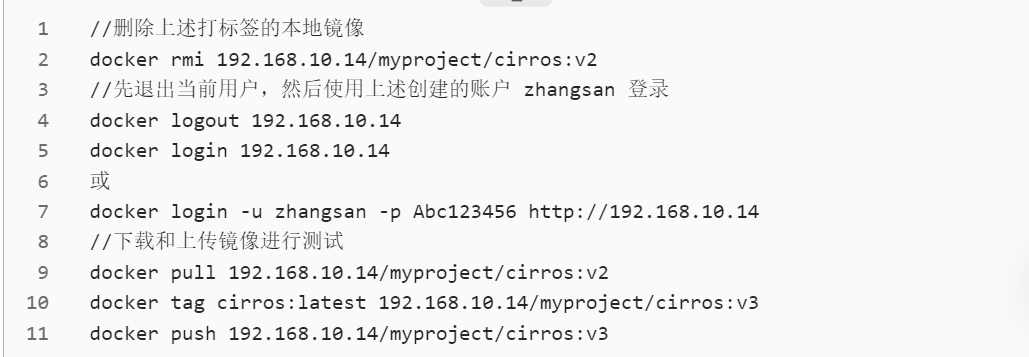

（3）在客户端上使用普通账户操作镜像

4.3 查看日志

Web 界面日志，操作日志按时间顺序记录用户相关操作

4.4 移除 Harbor 服务容器同时保留镜像数据/数据库，并进行迁移

在Harbor服务器上操作

（1）移除 Harbor 服务容器

cd /usr/local/harbor

docker-compose down -v

（2）把项目中的镜像数据进行打包

//持久数据，如镜像，数据库等在宿主机的/data/目录下，日志在宿主机的/var/log/Harbor/目录下

ls /data/registry/docker/registry/v2/repositories/myproject

cd /data/registry/docker/registry/v2/repositories/myproject

tar zcvf kgc-registry.tar.gz ./*

4.5 如需重新部署，需要移除 Harbor 服务容器全部数据

cd /usr/local/harbor

docker-compose down -v

rm -r /data/database

rm -r /data/registry
