FPGA实战：基于Verilog的数码管动态扫描驱动设计与仿真验证

文章目录

• • 概要
  • 一、数码管动态扫描原理
  • 二、Verilog实现细节
  • 三、仿真验证
  • 四、波形分析

概要

在嵌入式系统与数字逻辑设计中，多位数码管的动态扫描显示是一种常见且高效的技术。它通过快速切换数码管的位选信号，利用人眼视觉暂留效应，实现多个数码管同时点亮的视觉效果。本文将详细介绍基于Verilog的数码管动态扫描驱动设计，包括原理分析、电路建模、代码实现及仿真验证，适合FPGA初学者和有一定基础的开发者阅读。

一、数码管动态扫描原理

1. 动态扫描基本原理

   多位数码管动态扫描的核心是分时复用。通过控制位选信号（SEL）循环选中每个数码管，并在选中的同时输出对应的段选信号（SEG），从而实现不同数码管显示不同内容。

   位选控制：例如3位数码管，位选信号可为：

   cl = 3'b001 → 选中数码管0

   cl = 3'b010 → 选中数码管1

   cl = 3'b100 → 选中数码管2

   视觉暂留效应：人眼对图像的保留时间约为20ms，只要每个数码管两次点亮间隔小于20ms，就不会出现闪烁现象。
   2. 电路结构
   典型的动态扫描电路包括：

	分频计数器：实现1ms定时，控制位切换节奏

	位选择计数器：循环生成0~7的数码管编号

	三八译码器：将3位计数器转换为8位位选信号

	查找表（LUT）：实现字符到段码的映射

	八选一多路选择器：根据当前位选信号选择对应显示数据

二、Verilog实现细节

1. 模块定义与端口

module hex8(
    input clk,
    input reset_n,
    input [31:0] disp_data,
    output reg [7:0] SEL,
    output reg [7:0] SEG
);

2. 1ms分频计数器

parameter CLK_FREQ = 50_000_000; // 50MHz
parameter TURN_FREQ = 1000;       // 1kHz → 1ms
parameter MCNT = CLK_FREQ / TURN_FREQ - 1;

reg [29:0] div_cnt;
//1ms的分频计数器
    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        div_cnt<=0;
    else if(div_cnt == mcnt)
        div_cnt<=0;
    else
        div_cnt<=div_cnt+1'd1;

3. 位选择计数器

//位选择计数器
    reg [2:0]cnt_sel;// 3位计数器，范围0-7
    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        cnt_sel <= 0;
    else if(div_cnt == mcnt)
        cnt_sel <= cnt_sel+1'd1;

4. 三八译码器（位选生成）

  //三八译码器
    always@(posedge clk)
        case(cnt_sel)
            0:sel <= 8'b0000_0001;
            1:sel <= 8'b0000_0010;
            2:sel <= 8'b0000_0100;
            3:sel <= 8'b0000_1000;
            4:sel <= 8'b0001_0000;
            5:sel <= 8'b0010_0000;
            6:sel <= 8'b0100_0000;
            7:sel <= 8'b1000_0000;
        endcase

5. 八选一多路选择器

   //组合电路：八路选择器
   always@(*)
        case(cnt_sel)
            0: data_temp <= disp_data[3:0];//0
            1: data_temp <= disp_data[7:4];//1
            2: data_temp <= disp_data[11:8];//2
            3: data_temp <= disp_data[15:12];//3
            4: data_temp <= disp_data[19:16];//4
            5: data_temp <= disp_data[23:20];//5
            6: data_temp <= disp_data[27:24];//6
            7: data_temp <= disp_data[31:28];//7
        endcase

6. 查找表LUT（段码映射）

    //查找表LUT
    reg [3:0]data_temp;
    always@(posedge clk)
        case(data_temp)
            0: seg <= 8'b1100_0000;//0
            1: seg <= 8'b1111_1001;//1
            2: seg <= 8'b1010_0100;//2
            3: seg <= 8'b1011_0000;//3
            4: seg <= 8'b1001_1001;//4
            5: seg <= 8'b1001_0010;//5
            6: seg <= 8'b1000_0010;//6
            7: seg <= 8'b1111_1000;//7
            8: seg <= 8'b1000_0000;//8
            9: seg <= 8'b1001_0000;//9
            10: seg <= 8'b1000_1000;//A
            11: seg<= 8'b1000_0011;//b
            12: seg <= 8'b1100_0110;//C
            13: seg <= 8'b1010_0001;//d
            14: seg <= 8'b1000_0110;//E
            15: seg <= 8'b1000_1110;//F
        endcase

三、仿真验证

测试激励

`timescale 1ns/1ps

module hex8_tb();

    reg clk;
    reg reset_n;
    reg [31:0]disp_data;
    wire [7:0]sel;
    wire [7:0]seg;

    hex8 hex8(
        .clk(clk),
        .reset_n(reset_n),
        .disp_data(disp_data),
        .sel(sel),
        .seg(seg)
    );

    initial clk = 1;
    always#10 clk = ~clk;

    initial begin
        reset_n = 0;
        disp_data = 32'h12345678;
        #201;
        reset_n = 1;
        #20000000;    //延时20ms
        disp_data = 32'h9abcdef0;
        #20000000;    //延时20ms
        $stop;
    end

endmodule

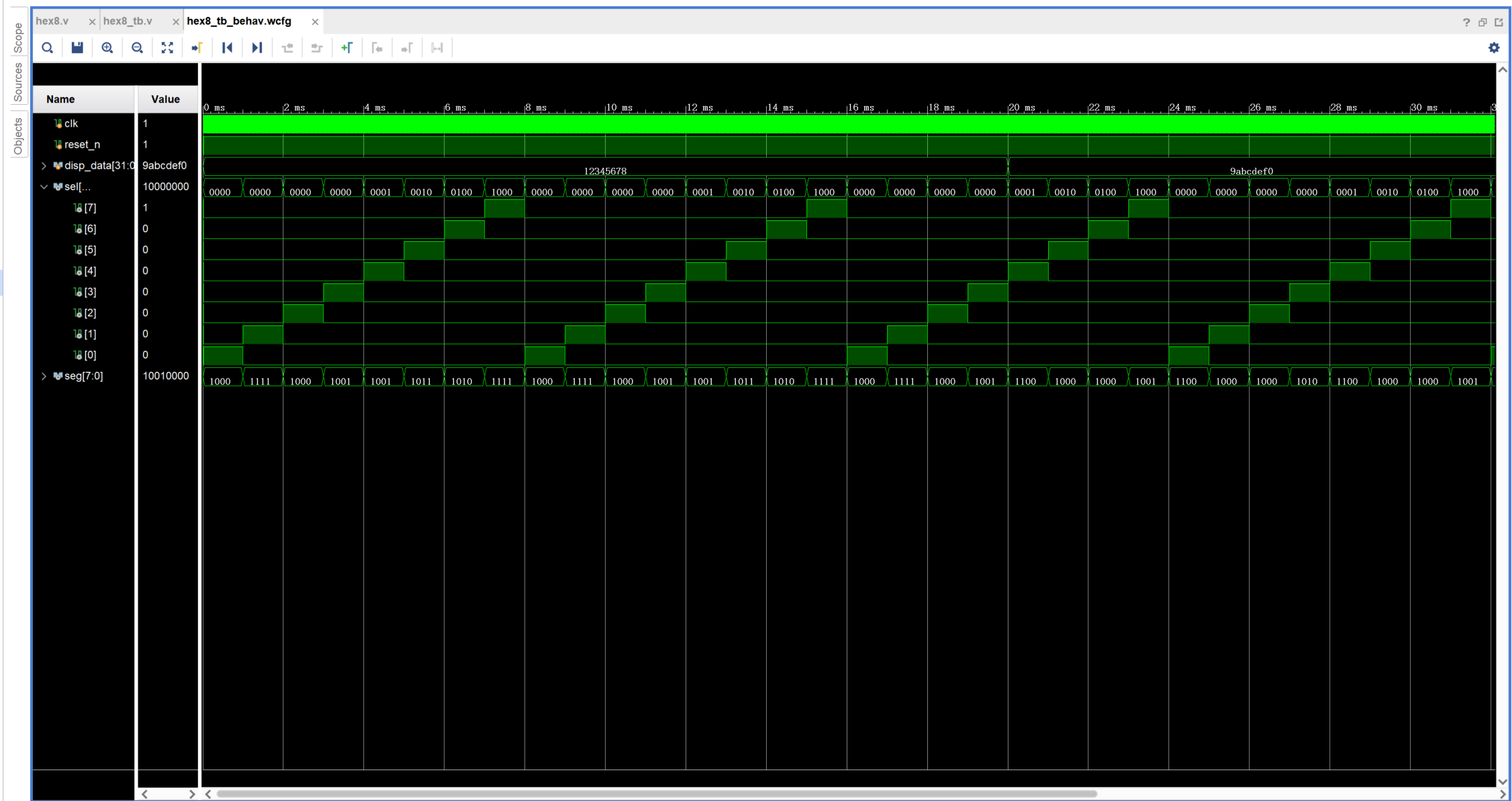

四、波形分析
