一、前言

在吃透串口底层的收发逻辑与各类函数运用后，我们在多串口的项目开发中，会逐渐面临一个核心问题：串口相关的收发函数会随串口数量增多而冗余，串口功能的切换与修改成本大幅增加。就像此前的开发中，我们固定串口 2 为发送、串口 4 为接收，若想调换二者的收发角色，需要修改大量的串口相关函数调用。基于此，对 UART 串口进行面向对象的结构体封装就显得尤为必要，封装后能极大简化多串口的切换与管理，让代码的复用性和可维护性大幅提升，本次依旧延续 RS485 双串口通信 + LCD 实时显示的功能，完成串口的封装与底层逻辑优化。

二、串口封装的必要性

我们以实际开发中的需求为例，就能直观感受到封装的价值：

现有需求：将原本基于串口 2 的收发代码，直接修改为串口 4 的对应操作。

未封装前，我们需要逐行修改所有串口相关函数：

c 复制代码

uart2_init(115200, 'N', 8, 1);
char *str = "Hello_Embed";
uart2_sendp(str, strlen(str), 100);

每更换一次串口，就要修改所有的串口函数名，涉及多串口任务时，这类修改繁琐且极易出错。而通过面向对象的思想，将串口的所有操作封装进结构体，就能通过指针直接切换串口，无需大面积修改代码，这也是嵌入式开发中优化代码结构的核心思路。

三、UART 面向对象的结构体封装思路

面向对象封装的核心，是将串口设备的名称 与该串口对应的初始化、发送、接收操作函数，全部整合到一个结构体中，让每个串口都成为一个独立的「设备对象」，通过结构体指针即可调用对应串口的所有功能。

首先定义串口设备的核心结构体，将串口的操作函数通过函数指针的形式封装进去：

c 复制代码

struct UART_Device{
char *name,
int (*Init)(struct UART_Device *pDev, int baud, char parity, int data_bit, int stop_bit)
itn (*RecvByte)(struct UART_Device *pDev, uint8_t *data, int timeout);
};

接着为项目中用到的串口 2、串口 4，分别构造对应的结构体实例，绑定各自的底层操作函数：

c 复制代码

struct UART_Device g_uart2_dev = {"uart2", uart2_init, uart2_send, uart2_recvbyte};
struct UART_Device g_uart4_dev = {"uart4", uart4_init, uart4_send, uart4_recvbyte};

封装完成后，只需通过结构体指针即可调用串口功能，切换串口仅需修改指针指向的对象：

c 复制代码

struct UART_Device *pDev = &g_uart2_dev;
pDev->Init(pDev, 115200, 'N', 8, 1);
char *str = "Hello_Embed";
pDev->Send(pDev, str, strlen(str), 100);

通过这种方式，多串口的切换与修改步骤被大幅缩减，代码的耦合度也显著降低。本次我们还会完善串口的功能，在原有串口 2 发送、串口 4 接收的基础上，新增串口 2 接收、串口 4 发送的双向通信能力，实现双串口的全功能收发。

四、CubeMX 新增串口 DMA 通道配置

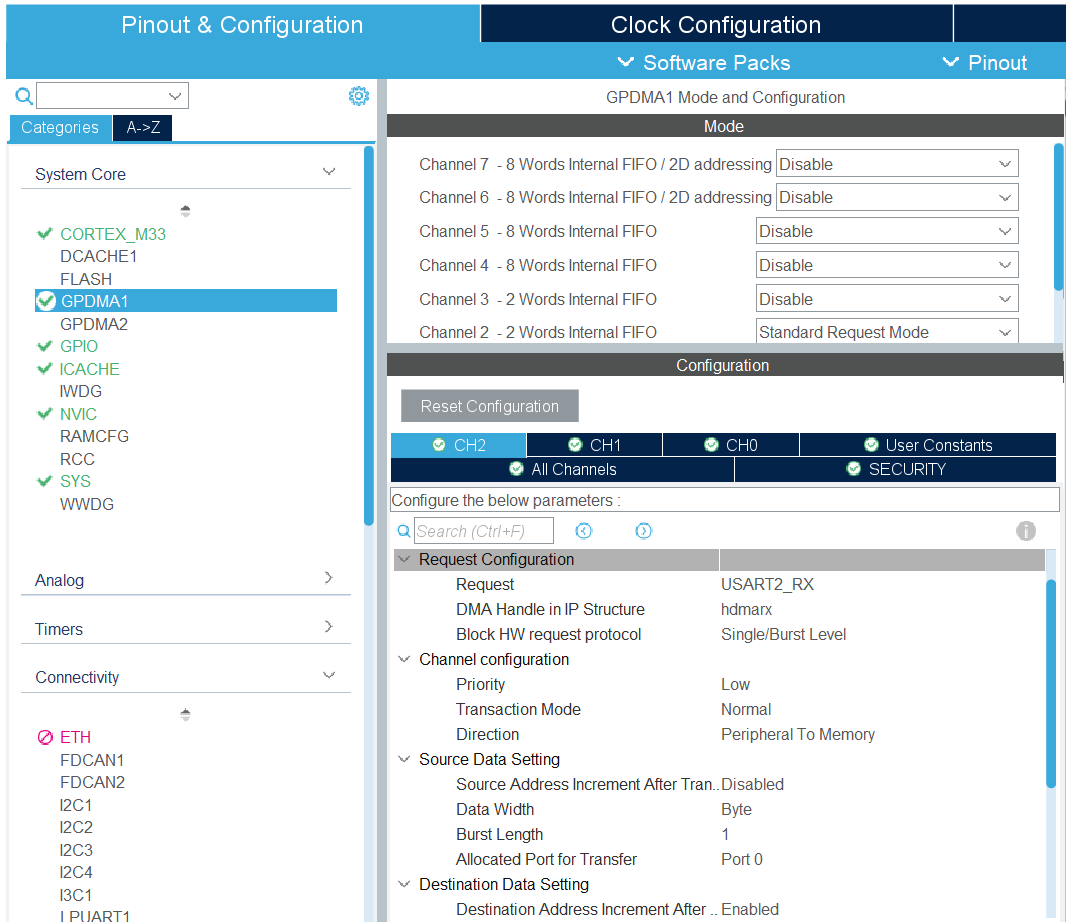

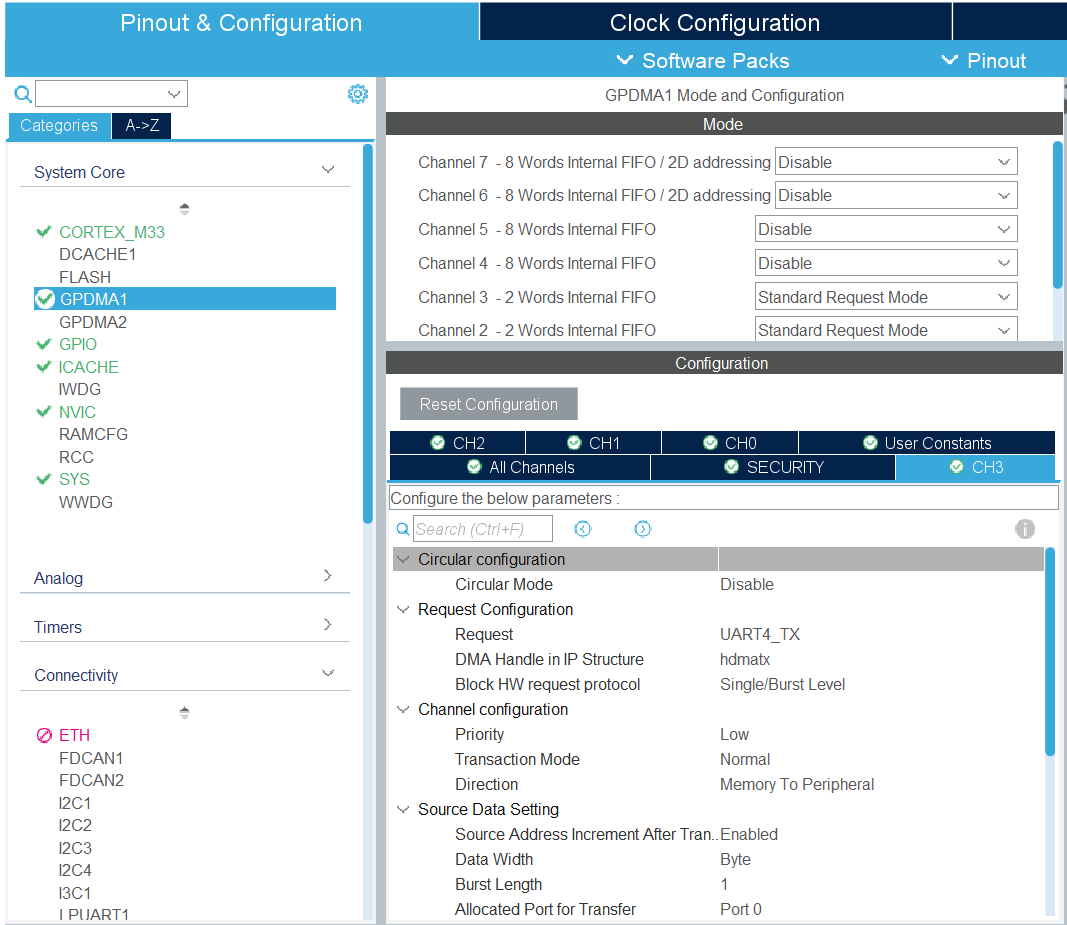

本次的 CubeMX 基础配置与此前保持一致，仅需新增两路 DMA 通道，以适配双串口的全功能收发需求：新增通道 2 作为串口 2 的接收 DMA 通道、通道 3 作为串口 4 的发送 DMA 通道，具体配置截图如下：

五、串口回调函数与功能函数完善

完成配置后，在usart.c文件中完善对应的功能代码，核心是新增串口 2 接收、串口 4 发送的相关函数，所有新增逻辑均仿照已有的串口函数编写即可，保证代码逻辑的一致性。其中核心改动点，是在 DMA 接收完成回调函数与 IDLE 空闲中断回调函数中，加入对串口 2 的判断分支，实现双串口的中断接收处理，完整代码如下：

c 复制代码

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart == &huart2)
	{
		/* write queue : g_uart4_rx_buf 100 bytes ==> queue */
		for (int i = 0; i < 100; i++)
		{
			xQueueSendFromISR(g_Uart2_Rx_Queue, (const void *)&g_uart2_rx_buf[i], NULL);
		}

		/* re-start DMA+IDLE rx */
		HAL_UARTEx_ReceiveToIdle_DMA(&huart2, g_uart2_rx_buf, 100);
	}

	if (huart == &huart4)
	{
		/* write queue : g_uart4_rx_buf 100 bytes ==> queue */
		for (int i = 0; i < 100; i++)
		{
			xQueueSendFromISR(g_Uart4_Rx_Queue, (const void *)&g_uart4_rx_buf[i], NULL);
		}

		/* re-start DMA+IDLE rx */
		HAL_UARTEx_ReceiveToIdle_DMA(&huart4, g_uart4_rx_buf, 100);
	}
}

void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if (huart == &huart2)
	{
		/* write queue : g_uart4_rx_buf Size bytes ==> queue */
		for (int i = 0; i < Size; i++)
		{
			xQueueSendFromISR(g_Uart2_Rx_Queue, (const void *)&g_uart2_rx_buf[i], NULL);
		}

		/* re-start DMA+IDLE rx */
		HAL_UARTEx_ReceiveToIdle_DMA(&huart2, g_uart2_rx_buf, 100);
	}

	if (huart == &huart4)
	{
		/* write queue : g_uart4_rx_buf Size bytes ==> queue */
		for (int i = 0; i < Size; i++)
		{
			xQueueSendFromISR(g_Uart4_Rx_Queue, (const void *)&g_uart4_rx_buf[i], NULL);
		}

		/* re-start DMA+IDLE rx */
		HAL_UARTEx_ReceiveToIdle_DMA(&huart4, g_uart4_rx_buf, 100);
	}
}

同时我们也可以对原有的数据获取函数做功能优化，提升容错性，这是未优化的串口 4 数据获取函数：

c 复制代码

// 串口4读队列获取数据函数
int UART4_GetData(uint8_t *pData)
{
	xQueueReceive(g_Uart4_Rx_Queue, pData, portMAX_DELAY);
	return 0;
};

优化后新增超时时间参数 与失败处理机制，能灵活适配不同的业务场景，优化后的串口 2 数据获取函数如下：

c 复制代码

int UART2_GetData(struct UART_Device *pdev, uint8_t *pData, int timeout)
{
	if (pdPASS == xQueueReceive(g_Uart2_Rx_Queue, pData, timeout))
		return 0;
	else
		return -1;
}

六、信号量优化串口发送机制

本次新增了串口 4 的发送功能，因此需要单独封装通用的串口发送函数。此前的发送逻辑是在任务中直接实现，且原有的发送完成等待逻辑存在一个明显的缺陷：会丢失「数据在 1ms 内发送完成」的情况，原判断逻辑如下：

c 复制代码

while(g_uart4_rx_cplt == 0 && timeout)
	{
		vTaskDelay(1);
		timeout--;
	}

针对该问题，这里推荐使用二进制信号量作为串口发送完成的标识，替代原有的标志位判断，能实现更灵敏、更精准的发送完成检测。

补充：关于信号量的详细知识点，可参考笔者 FreeRTOS 系列笔记的对应章节；另外，FreeRTOS 中的互斥锁（mutex）看似适配该场景，但绝对不能在中断中使用 mutex 。原因是：当其他任务持有的互斥量被中断中调用xSemaphoreGive释放时，互斥锁的优先级继承机制会受到阻碍，最终导致系统运行异常。

因此本次选用二进制信号量作为替代方案，优化步骤如下：

1. 定义信号量与队列句柄

c 复制代码

static SemaphoreHandle_t g_Uart2_Tx_Semaphore;
static QueueHandle_t g_Uart2_Rx_Queue;

static SemaphoreHandle_t g_Uart4_Tx_Semaphore;
static QueueHandle_t g_Uart4_Rx_Queue;

2. 在串口启动函数中创建二进制信号量

c 复制代码

int UART2_Rx_Start(struct UART_Device *pDev, int baud, char parity, int data_bit, int stop_bit)
{
	if (!g_Uart2_Rx_Queue)
	{
		g_Uart2_Rx_Queue = xQueueCreate(200, 1);
		g_Uart2_Tx_Semaphore = xSemaphoreCreateBinary( );

		HAL_UARTEx_ReceiveToIdle_DMA(&huart2, g_uart2_rx_buf, 100);
	}
	return 0;
}

int UART4_Rx_Start(struct UART_Device *pDev, int baud, char parity, int data_bit, int stop_bit)
{
	if (!g_Uart4_Rx_Queue)
	{
		g_Uart4_Rx_Queue = xQueueCreate(200, 1);
		g_Uart4_Tx_Semaphore = xSemaphoreCreateBinary( );

		HAL_UARTEx_ReceiveToIdle_DMA(&huart4, g_uart4_rx_buf, 100);
	}
	return 0;
}

3. 编写基于信号量的串口发送函数

c 复制代码

int UART2_Send(struct UART_Device *pDev, uint8_t *datas, uint32_t len, int timeout)
{
	HAL_UART_Transmit_DMA(&huart2, datas, len);

	if (pdTRUE == xSemaphoreTake(g_Uart2_Tx_Semaphore, timeout))
		return 0;
	else
		return -1;
}

int UART4_Send(struct UART_Device *pDev, uint8_t *datas, uint32_t len, int timeout)
{
	HAL_UART_Transmit_DMA(&huart4, datas, len);

	if (pdTRUE == xSemaphoreTake(g_Uart4_Tx_Semaphore, timeout))
		return 0;
	else
		return -1;
}

4. 修改发送完成回调函数，释放信号量

c 复制代码

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart == &huart2)
	{
		xSemaphoreGiveFromISR(g_UART2_TX_Semaphore, NULL);
	}
	if (huart == &huart4)
	{
		xSemaphoreGiveFromISR(g_UART4_TX_Semaphore, NULL);
	}
}

对比此前的发送完成回调函数，能清晰看到优化点：

c 复制代码

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart == &huart2)
	{
		g_uart2_tx_cplt = 1;
	}
}

本次优化不仅移除了冗余的标志位，还新增了双串口的发送支持，发送流程也变为：开启 DMA 发送 → 等待信号量 → 发送完成释放信号量，原有的发送等待函数被彻底优化，响应更灵敏，也彻底解决了数据丢失的问题。

七、UART 封装文件实现与调用

完成底层函数的优化后，我们正式完成 UART 串口的面向对象封装，通过新建.h与.c文件，实现封装逻辑与解耦，让应用层无需关心底层实现，仅需调用封装接口即可。

封装头文件 `uart_device.h`

c 复制代码

//.h
#ifndef __UART_DEVICE_H
#define __UART_DEVICE_H

#include <stdint.h>

struct UART_Device {
    char *name;
	int (*Init)( struct UART_Device *pDev, int baud, char parity, int data_bit, int stop_bit);
	int (*Send)( struct UART_Device *pDev, uint8_t *datas, uint32_t len, int timeout);
	int (*RecvByte)( struct UART_Device *pDev, uint8_t *data, int timeout);
};

struct UART_Device *GetUARTDevice(char *name);


#endif

封装源文件 `uart_device.c`

c 复制代码

//.c
#include <string.h>
#include "uart_device.h"


extern struct UART_Device g_uart2_dev;
extern struct UART_Device g_uart4_dev;

static struct UART_Device *g_uart_devices[] = {&g_uart2_dev, &g_uart4_dev};


struct UART_Device *GetUARTDevice(char *name)
{
	int i = 0;
	for (i = 0; i < sizeof(g_uart_devices)/sizeof(g_uart_devices[0]); i++)
	{
		if (!strcmp(name, g_uart_devices[i]->name))
			return g_uart_devices[i];
	}

	return NULL;
}

最后在usart.c中创建对应的结构体实例，绑定所有的底层操作函数，完成最终的封装映射：

c 复制代码

#include "uart_device.h"
struct UART_Device g_uart2_dev = {"uart2", UART2_Rx_Start, UART2_Send, UART2_GetData};
struct UART_Device g_uart4_dev = {"uart4", UART4_Rx_Start, UART4_Send, UART4_GetData};

八、应用层任务函数适配

封装完成后，在app_freertos.c的应用层任务中，直接调用封装后的串口接口即可实现原有功能，代码逻辑更简洁，串口切换也变得极其简单，核心任务代码如下：

c 复制代码

#include "uart_device.h"
static void CH1_UART2_TxTaskFunction(void *pvParameters)
{
	uint8_t c = 1;
	struct UART_Device *pdev = GetUARTDevice("uart2");

	pdev->Init(pdev, 115200, 'N', 8, 1);
	while(1)
	{
		pdev->Send(pdev, &c, 1, 100);
		vTaskDelay(1000);
		c++;
	}
};

static void CH2_UART4_RxTaskFunction(void *pvParameters)
{
	uint8_t c = 0;
	int cnt = 0;
	char buf[100];
	int err;
	UART4_Rx_Start();
	struct UART_Device *pdev = GetUARTDevice("uart4");
	pdev->Init(pdev, 115200, 'N', 8, 1);

	while(1)
	{
		err = pdev->RecvByte(pdev, &c, 200);
		if(err == 0)
		{
			sprintf(buf, "Recv Data : 0x%02x, Cnt : %d", c, cnt++);
			Draw_String(0, 0, buf, 0x0000ff00, 0);
		}
	}
};

上述代码实现的依旧是串口 2 发送、串口 4 接收的功能，运行现象与此前完全一致。而回到最初的问题：当需要切换串口时，仅需修改GetUARTDevice()函数中的串口名称即可，比如GetUARTDevice("uart4")，无需修改任何其他逻辑，这就是封装的核心价值。

九、总结

多串口开发中，面向对象封装能大幅降低串口切换成本，提升代码复用性与可维护性；
串口封装核心是结构体整合设备名与操作函数，通过函数指针实现功能调用；
二进制信号量完美替代标志位，解决串口发送数据丢失问题，mutex 不可用在中断上下文；
双串口的 DMA+IDLE 中断回调需增加串口判断分支，实现全功能收发；
封装后应用层与底层解耦，串口切换仅需修改设备名称，逻辑极简。

十、结尾

本次笔记完成了串口底层逻辑的完善与面向对象封装，这是嵌入式开发中从「实现功能」到「优化代码」的重要进阶，封装的思路虽有一定难度，但吃透后能极大提升项目开发效率。串口作为嵌入式的核心外设，其优化与封装逻辑也适用于其他外设，是必备的进阶能力。感谢各位的阅读，深耕技术细节，打磨代码功底，才能稳步提升开发能力，持续关注本系列，一起解锁更多嵌入式实战优化技巧！
