Kubernetes介绍和部署

Kubernetes（K8s）

Kubenetes 介绍

Kubernetes 是什么

Kubernetes 是一个 自动化管理容器的系统。其中docker 负责将应用装进容器中，k8s就是负责管理成百上千个容器的工具。

如果不用 K8s，你会遇到这些问题：

容器挂了，谁来重启？
服务器满了，怎么自动换一台？
流量突然暴涨，怎么多启动几个容器？
更新程序时，怎么做到不停机？

k8s可以帮你解决以上问题！！

Kubernetes 作用

自动部署：能够自动启动容器
自动修复：当容器挂了能自动重启
自动扩缩容：流量大时多启动几个容器，流量小时停掉部分容器
服务发现：容器的IP变化后也能访问服务
负载均衡：高并发时请求自动分给多个容器
滚动更新：升级不中断业务

所以，可以把k8s看作是"容器世界的自动化运维管家"

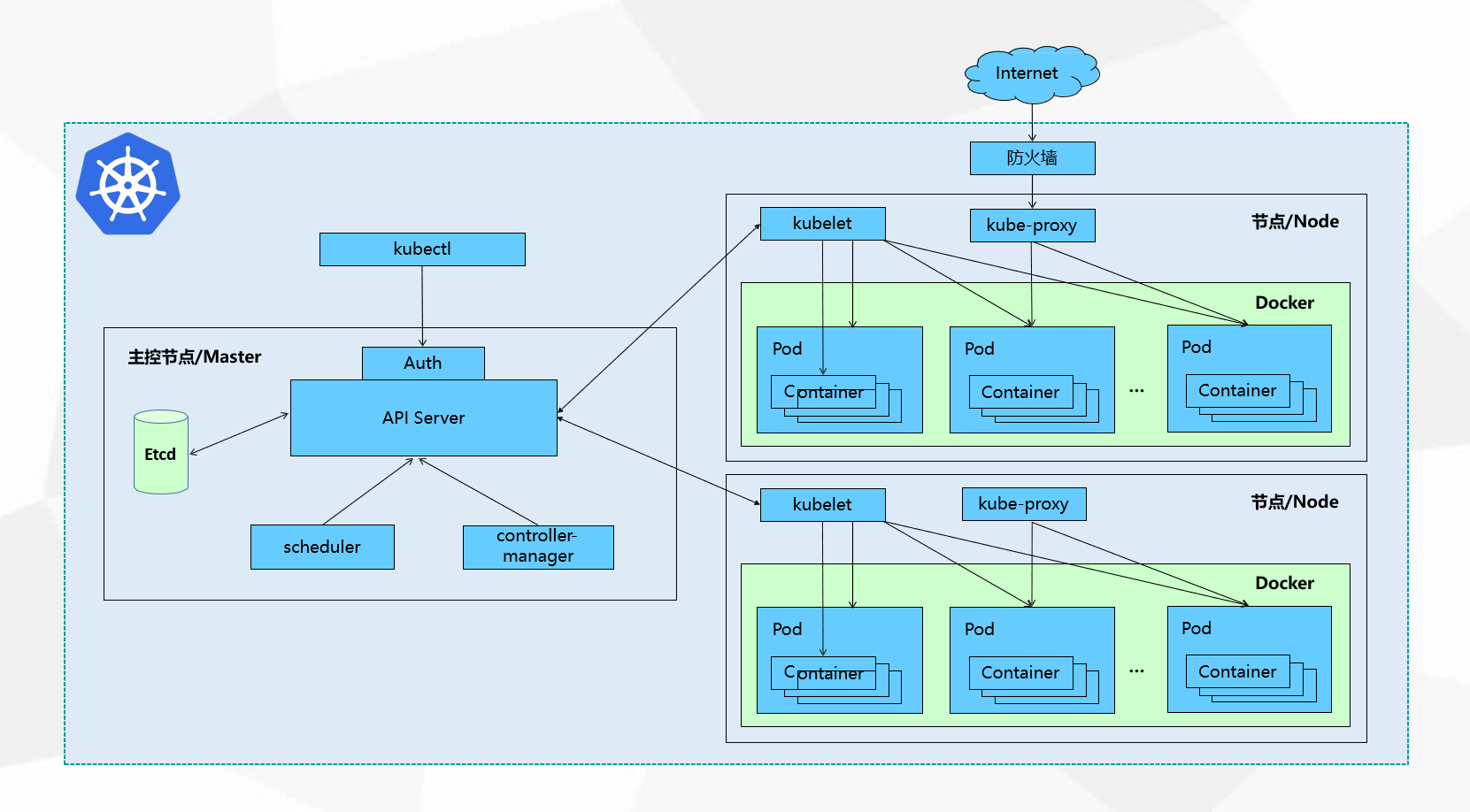

Kubernetes 架构

集群（cluster）

Kubernetes 是 以集群形式工作的

Kubernetes 集群

├── 控制平面（Master / Control Plane）：管理，发号施令

└── 工作节点（Worker Node）：干活，跑容器

其中核心组件包括：

控制平面：API Server、Scheduler、Controller-manager、ETCD

工作节点：Kubelet、kube-proxy、container-runtime

控制节点

API Server（核心入口）

集群的统一入口，各组件协调者，以RESTful API提供接口服务，所有对象资源的增删改查和监听操作都交给APIServer处理后再提交给 Etcd存储

Scheduler（调度器）

根据调度算法为新创建的Pod选择一个Node节点，可以任意部署,可以部署在同一个节点上,也可以部署在不同的节点上。

它会考虑：

哪台节点资源够
有没有特殊要求（标签、亲和性）
哪台最合适

Controller Manager（控制器管理器）

处理集群中常规后台任务，一个资源对应一个控制器，而ControllerManager 就是负责管理这些控制器的。用于维持集群"状态"

比如，请求给api server要3个资源，实际给了2个，此时controller manager 发现后向 api server 发送请求再要1个

etcd（集群大脑 / 数据库）

分布式键值存储系统。用于保存集群状态数据，比如Pod、Service等对象信息。

里面存的都是：

Pod 信息
节点信息
配置、密钥、状态

注意：etcd挂了，那么集群基本废了

工作节点

kubelet（master在节点的代理）

kubelet是Master在Node节点上的Agent，管理本机运行容器的生命周期，比如创建容器、Pod挂载数据卷、下载secret、获取容器和节点状态等工作。kubelet将每个Pod转换成一组容器

容器运行时（Container Runtime）

真正运行容器的程序

kube-proxy（网络代理）

在Node节点上实现Pod网络代理，维护网络规则和四层负载均衡工作

能够不需要去记忆每个pod提供服务的IP地址，即使容器IP改变依然可以访问服务

Kubernetes 核心对象

Pod

最小部署单元
一组容器的集合（一个或多个容器）
一个Pod中容器共享网络命名空间
Pod时短暂的

k8s不直接管理容器，管理Pod

Controllers

ReplicaSet ：确保预期的Pod副本数量
Deployment ：无状态应用部署
StatefulSet ：有状态应用部署
DaemonSet ：确保所有Node运行同一个Pod
Job ：一次性任务
Cronjob ：定时任务

Service

服务访问入口，给一组 Pod 提供一个 稳定访问地址

防止Pod失联
定义一组Pod的访问策略（Pod IP变化和Pod增减）

Service 一直不变

Kubernetes 完整工作流程

当你执行一条命令

bash 复制代码

kubectl apply -f deployment.yaml

kubectl
- 把 YAML 发给 API Server
API Server
- 校验请求
- 把期望状态写入 etcd
Controller Manager
- 发现"需要 3 个 Pod"
- 创建 Pod 对象
Scheduler
- 给 Pod 选择最合适的 Node
kubelet（Node 上）
- 拉镜像
- 创建容器
- 启动 Pod
kube-proxy
- 配置网络规则
- Service 可以访问 Pod

Kubernetes 部署

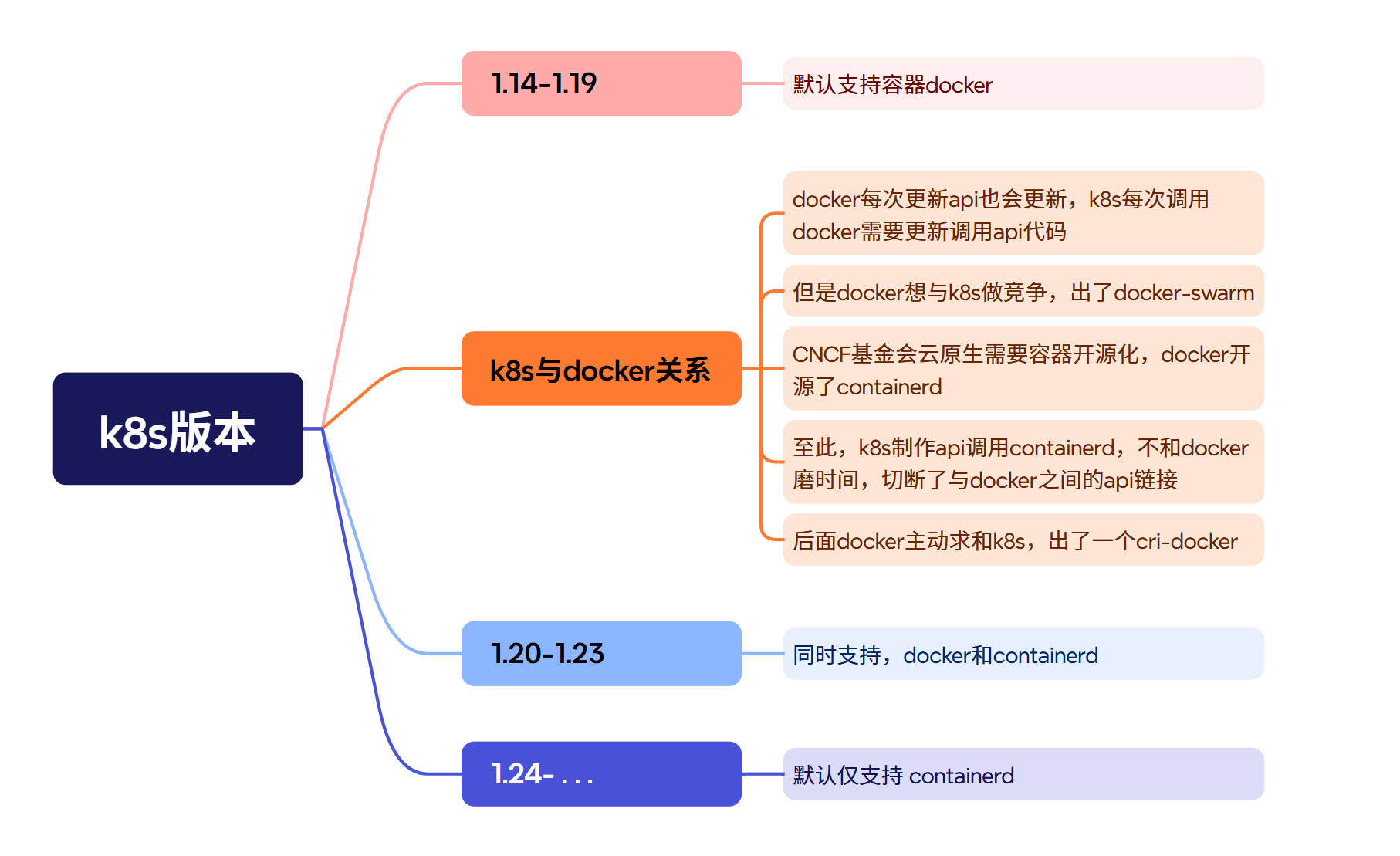

在部署之前我们来看看K8s的版本发展故事

所以我们接下来分别部署最新的默认支持containerd的1.28版本，以及部署一个对接docker的1.28版本

k8s-1.28-containerd

环境准备

使用CentOS7-tpl准备三台节点，master和2台node节点

主机名	作用
k8s-master	管理节点
k8s-node01	工作节点
k8s-node02	工作节点

部署流程

所有节点操作

升级内核

bash 复制代码

# 普通升级内核
yum update -y kernel && reboot

# 查看内核版本
uname -r

设置系统主机名和hosts文件

bash 复制代码

# 设置主机名
hostnamectl set-hostname k8s-master
hostnamectl set-hostname k8s-node01
hostnamectl set-hostname k8s-node02

# 修改hosts文件
# 末尾加入
192.168.108.128 k8s-master
192.168.108.129 k8s-node01
192.168.108.136 k8s-node02

安装软件包

bash 复制代码

yum -y install vim lrzsz unzip wget net-tools tree bash-completion \
conntrack ntpdate ntp ipvsadm ipset iptables \
curl sysstat libseccomp git psmisc telnet unzip gcc gcc-c++ make

关闭防火墙和SELinux

bash 复制代码

# 关闭防火墙
systemctl disable firewalld
systemctl stop firewalld

# 关闭SELinux
sed -i 's/enforcing/disabled/g' /etc/selinux/config
setenforce 0

关闭swap分区

bash 复制代码

# 启用swap分区会对系统的性能产生非常负面的影响，因此kubernetes要求每个节点都要禁用swap分区
swapoff -a && sed -i '/swap/s/^/#/'  /etc/fstab

关闭NetworkManager（可选）

bash 复制代码

systemctl stop NetworkManager
systemctl disable NetworkManager

调整系统内核参数

bash 复制代码

vim /etc/sysctl.d/kubernetes.conf
# 开启Linux内核的网络桥接功能，同时启用iptables和ip6tables的网络包过滤功能，用于在网络桥接时进行网络包过滤
net.bridge.bridge-nf-call-iptables=1
net.bridge.bridge-nf-call-ip6tables=1
# 开启路由转发，转发IPv4的数据包
net.ipv4.ip_forward=1
# 尽可能避免使用交换分区，提升k8s性能
vm.swappiness=0
# 不检查物理内存是否够用
vm.overcommit_memory=1

# 立即生效
sysctl --system

配置时间同步

bash 复制代码

yum -y install chrony
systemctl restart chronyd
chronyc sources -v
hwclock -s		#将硬件时钟的时间同步到系统时钟

配置IPVS功能

经典应用场景：

Kubernetes 节点初始化：IPVS 模式 kube-proxy 依赖这些模块
负载均衡服务器：启用 IPVS 调度算法
容器网络配置：Overlay 和桥接模块支持

bash 复制代码

yum -y install ipvsadm ipset sysstat conntrack libseccomp
# 已安装

vim /etc/modules-load.d/ipvs.conf
ip_vs
ip_vs_rr
ip_vs_wrr
ip_vs_sh
nf_conntrack_ipv4		#内核4.19以上版本设置为nf_conntrack
ip_tables
ip_set
xt_set
ipt_set
ipt_rpfilter
ipt_REJECT
ipip
overlay
br_netfilter

# 重启服务
systemctl restart systemd-modules-load

# 查看内核模块
lsmod | grep -e ip_vs -e nf_conntrack_ipv4

IPVS内核模块功能说明：

IPVS核心模块
- ip_vs ：IPVS 负载均衡基础模块
- ip_vs_rr ：轮询（Round Robin）调度算法
- ip_vs_wrr ：加权轮询（Weighted RR）调度算法
- ip_vs_sh ：源地址哈希（Source Hashing）调度算法
网络连接与过滤
- nf_conntrack_ipv4 ：IPv4 连接跟踪（NAT/防火墙依赖，新内核中内核版本 ≥4.19 时合并至 nf_conntrack ）
- ip_tables ：iptables 基础框架
- ipt_REJECT ：实现数据包拒绝（REJECT 动作）
IP 集合管理
- ip_set ：IP 地址集合管理
- xt_set & ipt_set ：iptables 与 IP 集合的扩展匹配
网络隧道与桥接
- ipip ：IP-over-IP 隧道协议
- overlay ：Overlay 网络支持（如 Docker 跨主机网络）
- br_netfilter ：桥接网络流量过滤（需配合 net.bridge.bridge-nf-call-iptables=1 参数）
反向路径过滤
- ipt_rpfilter ：反向路径验证（防 IP 欺骗）

Linux内核4.19+版本已经将nf_conntrack_ipv4更新为nf_conntrack。

nf_conntrack是Linux内核中用于连接跟踪的模块，它负责跟踪网络连接的状态，包括连接的建立、维护和终止，以及相关的网络数据包的处理。这个模块在防火墙、网络地址转换（NAT）、负载均衡等网络功能中起着重要作用。

安装containerd

Kubernetes 可以通过 CRI 使用 containerd 来管理单个节点上的容器

bash 复制代码

# 指定 containerd 在系统启动时加载的内核模块
vim /etc/modules-load.d/containerd.conf
overlay
br_netfilter

# 加载模块
modprobe overlay
modprobe br_netfilter

# 立即生效
sysctl --system

# 安装依赖软件包
yum install -y yum-utils device-mapper-persistent-data lvm2

# 添加docker软件源
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum makecache fast

# 查看containerd版本
yum list containerd.io --showduplicates | sort -r

# 安装指定版本的containerd
# 更推荐根据Kubernetes的版本、生产环境的成熟度以及系统兼容性来选择最合适的containerd版本
yum -y install containerd.io-1.6.16

# 生成containerd的配置文件
mkdir -p /etc/containerd
containerd config default > /etc/containerd/config.toml

# 修改containerd的驱动程序
vim /etc/containerd/config.toml
 61 sandbox_image = "registry.aliyuncs.com/google_containers/pause:3.9"
125 SystemdCgroup = true

# 启动containerd
systemctl enable containerd
systemctl start containerd
systemctl status containerd

# 查看containerd版本
ctr version
1.6.16

配置镜像加速

bash 复制代码

vim /etc/containerd/config.toml
[plugins."io.containerd.grpc.v1.cri".registry]
145   config_path = "/etc/containerd/certs.d"

mkdir /etc/containerd/certs.d
mkdir /etc/containerd/certs.d/docker.io
vim /etc/containerd/certs.d/docker.io/hosts.toml
# 全部复制
server = "https://docker.io"
[host."https://09def58152000fc00ff0c00057bad7e0.mirror.swr.myhuaweicloud.com"]
  capabilities = ["pull","resolve","push"]

[host."https://hub-mirror.c.163.com"]
  capabilities = ["pull","resolve","push"]

[host."https://do.nark.eu.org"]
  capabilities = ["pull","resolve","push"]

[host."https://dc.j8.work"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.m.daocloud.io"]
  capabilities = ["pull","resolve","push"]

[host."https://dockerproxy.com"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.mirrors.ustc.edu.cn"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.nju.edu.cn"]
  capabilities = ["pull","resolve","push"]

[host."https://registry.docker-cn.com"]
  capabilities = ["pull","resolve","push"]

[host."https://hub.uuuadc.top"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.anyhub.us.kg"]
  capabilities = ["pull","resolve","push"]

[host."https://dockerhub.jobcher.com"]
  capabilities = ["pull","resolve","push"]

[host."https://dockerhub.icu"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.ckyl.me"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.awsl9527.cn"]
  capabilities = ["pull","resolve","push"]

[host."https://mirror.baidubce.com"]
  capabilities = ["pull","resolve","push"]

[host."https://docker.1panel.live"]
  capabilities = ["pull","resolve","push"]

# 启动containerd
systemctl enable containerd
systemctl start containerd
systemctl status containerd

测试下载镜像

bash 复制代码

ctr images pull docker.io/library/httpd:latest --hosts-dir=/etc/containerd/certs.d

# 查看镜像
ctr i ls

kubernetes集群部署

安装kubeadm、kubectl、kubelet

bash 复制代码

# 添加k8s软件源
vim /etc/yum.repo.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg

# 快速建立yum缓存
yum makecache fast

# 查看k8s版本
yum list kubectl --showduplicates | sort -r

# 安装指定版本k8s
yum -y install kubectl-1.28.0 kubelet-1.28.0 kubeadm-1.28.0

kubelet使用systemd来作为cgroup驱动，使系统运行稳定，限制Pod和容器的资源使用情况，如cpu、内存等。

k8s v1.22开始，使用 kubeadm 创建集群时，默认使用systemd为cgroup驱动程序

修改kubelet的crgoup与containerd的crgoup保持一致

bash 复制代码

vim /etc/sysconfig/kubelet
KUBELET_EXTRA_ARGS="--cgroup-driver=systemd"
KUBE_PROXY_MODE="ipvs"

设置kubelet开机自启动

bash 复制代码

systemctl daemon-reload
systemctl enable kubelet

各工具包作用：

kubeadm：快速部署kubernetes集群的工具

kubelet：在集群中的每个节点上用来启动Pod和容器等

kubectl：负责管理kubernetes集群的命令行工具

查看k8s版本

bash 复制代码

kubelet --version
# 或者
kubeadm version

配置crictl工具

crictl 是CRI兼容的容器运行时命令行接口，可以使用它来检查和调试kubelet节点上的容器运行时和镜像

bash 复制代码

vim /etc/crictl.yaml
runtime-endpoint: unix:///run/containerd/containerd.sock
image-endpoint: unix:///run/containerd/containerd.sock
timeout: 10
debug: false

在master节点操作

控制节点部署kubernetes

bash 复制代码

# 查看k8s集群所需要的镜像
[root@k8s-master ~]# kubeadm config images list --kubernetes-version=v1.28.0 \
--image-repository=registry.aliyuncs.com/google_containers

# 下载k8s集群所需要的镜像
[root@k8s-master ~]# kubeadm config images pull --kubernetes-version=v1.28.0 \
--image-repository=registry.aliyuncs.com/google_containers

# 查看k8s集群所有的镜像
[root@k8s-master ~]# crictl images ls
IMAGE                                                             TAG                 IMAGE ID            SIZE
registry.aliyuncs.com/google_containers/coredns                   v1.10.1             ead0a4a53df89       16.2MB
registry.aliyuncs.com/google_containers/etcd                      3.5.9-0             73deb9a3f7025       103MB
registry.aliyuncs.com/google_containers/kube-apiserver            v1.28.0             bb5e0dde9054c       34.6MB
registry.aliyuncs.com/google_containers/kube-controller-manager   v1.28.0             4be79c38a4bab       33.4MB
registry.aliyuncs.com/google_containers/kube-proxy                v1.28.0             ea1030da44aa1       24.6MB
registry.aliyuncs.com/google_containers/kube-scheduler            v1.28.0             f6f496300a2ae       18.8MB
registry.aliyuncs.com/google_containers/pause                     3.9                 e6f1816883972       322kB

初始化集群自动开启IPVS

bash 复制代码

# 创建初始化集群配置文件
[root@k8s-master ~]# kubeadm config print init-defaults > kubeadm-init.yaml

# 修改初始化集群配置文件
[root@k8s-master ~]# vim kubeadm-init.yaml
 12 advertiseAddress: 192.168.108.141		# 修改master节点IP
 15 criSocket: unix:///var/run/containerd/containerd.sock		# 修改容器进行时
 17 name: k8s-master			# 修改master节点主机名
 18   taints:					# 去掉Null，并添加19 20行
 19   - effect: NoSchedule		# 添加污点（不在该节点上创建资源）[亲和：优先在此节点上创建资源]
 20     key: node-role.kubernetes.io/control-plane		# 'control-plane'看见就知道该节点是master
 32 imageRepository: registry.aliyuncs.com/google_containers	# 修改镜像仓库地址
 34 kubernetesVersion: 1.28.0	# 修改k8s版本
 37 serviceSubnet: 10.96.0.0/12
 38 podSubnet: 10.244.0.0/16	# 增加pod网段
 # 末尾添加
 ---
 apiVersion: kubeproxy.config.k8s.io/v1alpha1
 kind: KubeProxyConfiguration
 mode: ipvs
 ---
 apiVersion: kubelet.config.k8s.io/v1beta1
 kind: KubeletConfiguration
 cgroupDriver: systemd

初始化集群

bash 复制代码

[root@k8s-master ~]# kubeadm init --config=kubeadm-init.yaml --upload-certs | tee kubeadm-init.log
# 将初始化的输出内容写进kubeadm-init.log中，里面有我们后面添加node节点所需要的命令
Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:
# 此处添加admin.conf配置文件起添加认证指向master节点，方便与api-server通信，用于kubelet工具访问集群的客户端配置
  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:
# 用于设置环境变量来指定其他kubeconfig文件
  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:
# 该命令用于加入其他节点进入集群
# 通过kubelet向api-server申请证书，api-server会联合ca进行认证并颁发证书
kubeadm join 192.168.108.128:6443 --token abcdef.0123456789abcdef \
	--discovery-token-ca-cert-hash sha256:7aa3604a266bdb23d52776d205ec8a69758ff75d949ed06bdbb116f84e410a26

kubernetes文件说明：
bash 复制代码
[root@master ~]# tree /etc/kubernetes/
/etc/kubernetes/
├── admin.conf
├── controller-manager.conf
├── kubelet.conf
├── manifests
│   ├── etcd.yaml
│   ├── kube-apiserver.yaml
│   ├── kube-controller-manager.yaml
│   └── kube-scheduler.yaml
├── pki
│   ├── apiserver.crt
│   ├── apiserver-etcd-client.crt
│   ├── apiserver-etcd-client.key
│   ├── apiserver.key
│   ├── apiserver-kubelet-client.crt
│   ├── apiserver-kubelet-client.key
│   ├── ca.crt
│   ├── ca.key
│   ├── etcd
│   │   ├── ca.crt
│   │   ├── ca.key
│   │   ├── healthcheck-client.crt
│   │   ├── healthcheck-client.key
│   │   ├── peer.crt
│   │   ├── peer.key
│   │   ├── server.crt
│   │   └── server.key
│   ├── front-proxy-ca.crt
│   ├── front-proxy-ca.key
│   ├── front-proxy-client.crt
│   ├── front-proxy-client.key
│   ├── sa.key
│   └── sa.pub
└── scheduler.conf
后缀为.conf，是配置文件

manifests目录下，后缀为.yaml，是组件资源创建脚本，是集群中各个组件的Pod配置文件，当Kubernetes集群启动时，kubelet会自动监视/etc/kubernetes/manifests/目录下的配置文件，并根据这些配置文件创建和管理对应的Pod

etcd.yaml：用于部署和管理etcd集群的配置文件

kube-apiserver.yaml：用于部署和管理Kubernetes API服务器的配置文件

kube-controller-manager.yaml：用于部署和管理Kubernetes控制器管理器的配置文件

kube-scheduler.yaml：用于部署和管理Kubernetes调度器的配置文件

pki目录下，是k8s的集群证书

如果集群初始化失败

bash 复制代码

# 查看日志解决
journalctl -xeu kubelet
# 或者
tail kubeadm-init.log

# 重置处理
# 1.删除kubernetes目录中所有内容
rm -rf /etc/kubernetes/*

# 2.删除启动端口进程
pkill -9 kubelet
pkill -9 kube-controll
pkill -9 kube-schedule

# 3.重置sock文件
kubeadm reset -f --cri-socket=unix:///var/run/containerd/containerd.sock

# 也许是前面的步骤有遗漏或者出错的地方

# 查看kube-proxy代理模式
curl localhost:10249/proxyMode

配置kubectl工具（根据初始化成功后的提示进行配置）

就是看刚才写入kubeadm-init.log中的内容

bash 复制代码

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# 临时生效环境变量
export KUBECONFIG=/etc/kubernetes/admin.conf

# 永久生效（推荐）
echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile
source  ~/.bash_profile

通过https 协议管理k8s集群

查看组件状态

bash 复制代码

[root@k8s-master ~]# kubectl get cs
# 或者kubectl get pods -n kube-system
Warning: v1 ComponentStatus is deprecated in v1.19+
NAME                 STATUS    MESSAGE   ERROR
controller-manager   Healthy   ok
scheduler            Healthy   ok
etcd-0               Healthy   ok

node节点

node工作节点加入集群

bash 复制代码

# 根据初始化成功后的提示进行配置
# node1 - node2
kubeadm join 192.168.108.128:6443 --token abcdef.0123456789abcdef \
	--discovery-token-ca-cert-hash sha256:7aa3604a266bdb23d52776d205ec8a69758ff75d949ed06bdbb116f84e410a26
# 端口号6443：通常用于Kubernetes集群的API接口，提供对集群的管理和控制

查看集群节点状态

bash 复制代码

[root@k8s-master ~]# kubectl get nodes
NAME         STATUS     ROLES           AGE   VERSION
k8s-master   NotReady   control-plane   18m   v1.28.0
k8s-node01   NotReady   <none>          82s   v1.28.0
k8s-node02   NotReady   <none>          5s    v1.28.0

部署网络CNI组件

master节点

kubernetes集群的网络是比较复杂的，不是集群内部实现的，为了更方便的使用集群，因此，使用第三方的cni网络插件（Container Network Interface ）。cni是容器网络接口，作用是实现容器跨主机网络通信。pod的ip地址段，也称为cidr。

kubernetes支持多种网络插件，比如flannel、calico、canal等，任选一种即可，本次选择 Calico。

calico是一个纯三层的网络解决方案，为容器提供多node间的访问通信，calico将每一个node节点都当做为一个路由器(router)，每个pod都是虚拟路由器下的的终端，各节点通过BGP(Border Gateway Protocol) 边界网关协议学习并在node节点生成路由规则，从而将不同node节点上的pod连接起来进行通信，是目前Kubernetes主流的网络方案。

官方下载地址：https://docs.tigera.io/calico

Github访问地址：https://github.com/projectcalico/calico

calico.yaml文件每个版本都有区别的，需要满足对应的k8s 版本

bash 复制代码

# 下载calico文件
[root@k8s-master ~]# wget --no-check-certificate https://docs.tigera.io/archive/v3.25/manifests/calico.yaml

# 修改calico.yaml文件
[root@k8s-master ~]# vim calico.yaml
# 找到4601行，去掉注释并修改
- name: CALICO_IPV4POOL_CIDR
  value: "10.244.0.0/16"		# 改为kubeadm-init.yaml中配置的podSubnet网段

# 部署calico
[root@k8s-master ~]# kubectl apply -f calico.yaml
poddisruptionbudget.policy/calico-kube-controllers created
serviceaccount/calico-kube-controllers created
serviceaccount/calico-node created
configmap/calico-config created
customresourcedefinition.apiextensions.k8s.io/bgpconfigurations.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/bgppeers.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/blockaffinities.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/caliconodestatuses.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/clusterinformations.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/felixconfigurations.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/globalnetworkpolicies.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/globalnetworksets.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/hostendpoints.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/ipamblocks.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/ipamconfigs.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/ipamhandles.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/ippools.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/ipreservations.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/kubecontrollersconfigurations.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/networkpolicies.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/networksets.crd.projectcalico.org created
clusterrole.rbac.authorization.k8s.io/calico-kube-controllers created
clusterrole.rbac.authorization.k8s.io/calico-node created
clusterrolebinding.rbac.authorization.k8s.io/calico-kube-controllers created
clusterrolebinding.rbac.authorization.k8s.io/calico-node created
daemonset.apps/calico-node created
deployment.apps/calico-kube-controllers created

验证所有pod运行情况

bash 复制代码

[root@k8s-master ~]# kubectl get pods -A
NAMESPACE              NAME                                         READY   STATUS    RESTARTS       AGE
default                nginx-7854ff8877-9qpdg                       1/1     Running   0              100m
default                nginx-7854ff8877-bs9cl                       1/1     Running   0              100m
default                nginx-7854ff8877-l5hvz                       1/1     Running   0              99m
kube-system            calico-kube-controllers-658d97c59c-dnj7l     1/1     Running   1 (123m ago)   167m
kube-system            calico-node-lv99v                            1/1     Running   0              167m
kube-system            calico-node-lxdvn                            1/1     Running   0              167m
kube-system            calico-node-r4twq                            1/1     Running   1 (123m ago)   167m
kube-system            coredns-66f779496c-nzpjw                     1/1     Running   1 (123m ago)   175m
kube-system            coredns-66f779496c-wzrkp                     1/1     Running   1 (123m ago)   175m
kube-system            etcd-master                                  1/1     Running   2 (123m ago)   176m
kube-system            kube-apiserver-master                        1/1     Running   4 (121m ago)   176m
kube-system            kube-controller-manager-master               1/1     Running   2 (123m ago)   176m
kube-system            kube-proxy-qjz9p                             1/1     Running   1 (161m ago)   169m
kube-system            kube-proxy-stz98                             1/1     Running   2 (123m ago)   175m
kube-system            kube-proxy-tzsgh                             1/1     Running   1 (161m ago)   169m
kube-system            kube-scheduler-master                        1/1     Running   2 (123m ago)   176m
kube-system            metrics-server-57999c5cf7-qsw7p              1/1     Running   0              67m
kubernetes-dashboard   dashboard-metrics-scraper-5657497c4c-bgnbv   1/1     Running   0              51m
kubernetes-dashboard   kubernetes-dashboard-746fbfd67c-gwwxq        1/1     Running   0              51m

查看集群节点状态

bash 复制代码

[root@k8s-master ~]# kubectl get nodes

NAME         STATUS   ROLES           AGE   VERSION
k8s-master   Ready    control-plane   32m   v1.28.0
k8s-node01   Ready    <none>          15m   v1.28.0
k8s-node02   Ready    <none>          14m   v1.28.0

优化操作

主节点安装kubectl命令补全

bash 复制代码

# 1.安装bash-completion工具
[root@k8s-master ~]# yum install bash-completion -y

# 2.执行bash_completion
[root@k8s-master ~]# source /usr/share/bash-completion/bash_completion

# 3.加载kubectl completion
# 在当前bash环境中临时设置命令补全
[root@k8s-master ~]# source <(kubectl completion bash)
# 在当前bash环境中永久设置命令补全
[root@k8s-master ~]# echo "source <(kubectl completion bash)" >> ~/.bashrc
[root@k8s-master ~]# source  ~/.bashrc

测试集群

创建应用服务nginx

bash 复制代码

# 创建应用服务nginx
[root@k8s-master ~]# kubectl create deployment nginx --image=nginx --replicas=3		# 3副本
# 暴露服务端口
[root@k8s-master ~]# kubectl expose deployment nginx --port=80 --target-port=80 --type=NodePort

# 查看Pod和Service信息
# 默认情况下，master节点存在污点，不接受任何pod资源调度
[root@k8s-master ~]# kubectl get pod,svc
NAME                         READY   STATUS    RESTARTS   AGE
pod/nginx-7854ff8877-9qpdg   1/1     Running   0          109m
pod/nginx-7854ff8877-bs9cl   1/1     Running   0          109m
pod/nginx-7854ff8877-l5hvz   1/1     Running   0          108m

NAME                 TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)        AGE
service/kubernetes   ClusterIP   10.96.0.1     <none>        443/TCP        3h4m
service/nginx        NodePort    10.110.6.97   <none>        80:32700/TCP   108m

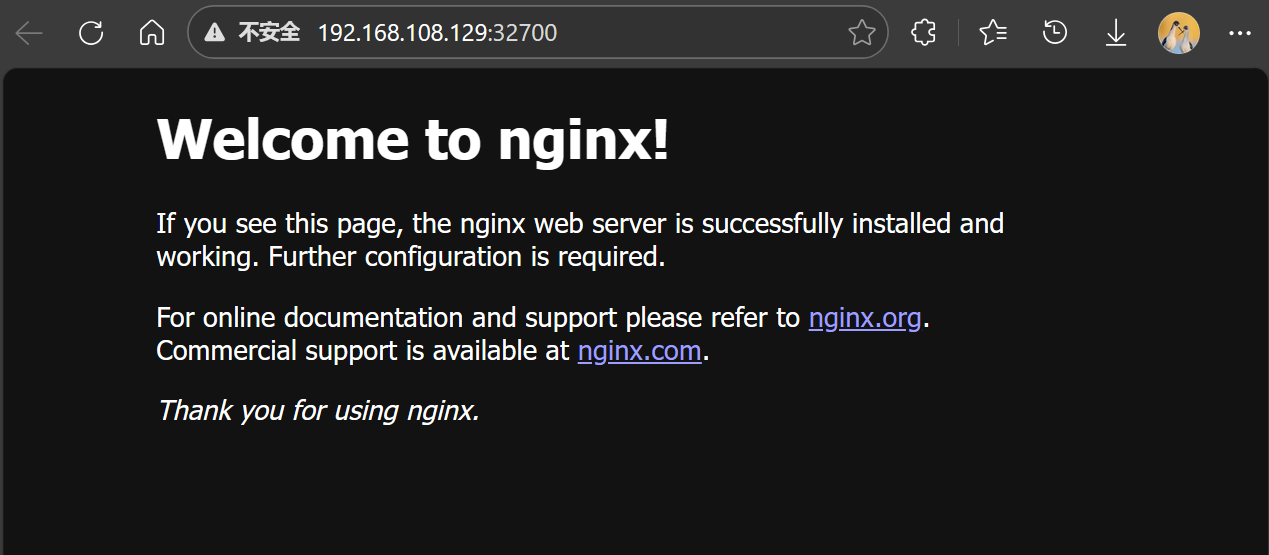

测试访问

浏览器输入地址：<node_IP:port> 查看nginx测试页面

比如本次实验node节点地址访问

http://192.168.108.129:32700

http://192.168.108.136:32700

k8s-1.28-cri-docker

环境部署

使用CentOS7-tpl准备三台节点，master和2台node节点

主机名	作用
k8s-master	管理节点
k8s-node01	工作节点
k8s-node02	工作节点

部署流程

以下操作有与containerd安装版有雷同操作，这里只展示需要改变的部分

升级内核

设置系统主机名和hosts文件

安装软件包

关闭防火墙和SELinux

关闭swap分区

调整系统内核参数

配置时间同步

配置IPVS功能

以上配置与 k8s-1.28-containerd 一致

以下是不同的地方

部署docker-ce环境

bash 复制代码

# 前置环境安装
[root@master ~]# yum install -y yum-utils device-mapper-persistent-data lvm2

yum-utils 提供了 yum-config-manager

device mapper 存储驱动程序需要 device-mapper-persistent-data 和 lvm2

Device Mapper 是 Linux2.6 内核中支持逻辑卷管理的通用设备映射机制，它为实现用于存储资源管理的块设备驱动提供了一个高度模块化的内核架构

bash 复制代码

# 使用阿里云镜像（阿里云镜像如果抽风换其他镜像源也是一样的）
[root@master ~]# yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

# 安装docker-ce
[root@master ~]# yum install -y docker-ce

# 启动docker服务
[root@master ~]# systemctl enable --now docker

# 镜像加速
[root@master ~]# vim /etc/docker/daemon.json
{
  "registry-mirrors": [
        "https://09def58152000fc00ff0c00057bad7e0.mirror.swr.myhuaweicloud.com",
        "https://do.nark.eu.org",
        "https://dc.j8.work",
        "https://docker.m.daocloud.io",
        "https://dockerproxy.com",
        "https://docker.mirrors.ustc.edu.cn",
        "https://docker.nju.edu.cn",
        "https://registry.docker-cn.com",
        "https://hub-mirror.c.163.com",
        "https://hub.uuuadc.top",
        "https://docker.anyhub.us.kg",
        "https://dockerhub.jobcher.com",
        "https://dockerhub.icu",
        "https://docker.ckyl.me",
        "https://docker.awsl9527.cn",
        "https://mirror.baidubce.com",
        "https://docker.1panel.live"
        ]
}

修改Cgroup方式

bash 复制代码

[root@master ~]# vim /etc/docker/daemon.json
{
  "registry-mirrors": [
        "https://09def58152000fc00ff0c00057bad7e0.mirror.swr.myhuaweicloud.com",
        "https://do.nark.eu.org",
        "https://dc.j8.work",
        "https://docker.m.daocloud.io",
        "https://dockerproxy.com",
        "https://docker.mirrors.ustc.edu.cn",
        "https://docker.nju.edu.cn",
        "https://registry.docker-cn.com",
        "https://hub-mirror.c.163.com",
        "https://hub.uuuadc.top",
        "https://docker.anyhub.us.kg",
        "https://dockerhub.jobcher.com",
        "https://dockerhub.icu",
        "https://docker.ckyl.me",
        "https://docker.awsl9527.cn",
        "https://mirror.baidubce.com",
        "https://docker.1panel.live"
        ],		`注意分割符号`
  "exec-opts": ["native.cgroupdriver=systemd"]		`添加cgroup方式`
}

cri-docker安装

cri-dockerd 的主要作用是为 Docker Engine 提供一个符合 Kubernetes CRI（Container Runtime Interface）标准的接口，使 Docker 能继续作为 Kubernetes 的容器运行时（Container Runtime），尤其在 Kubernetes1.24版本后，官方移除对原生 Docker 支持（dockershim）之后

对应版本：https://github.com/mirantis/cri-dockerd/releases/download/v0.3.4/cri-dockerd-0.3.4-3.e17.x86_64.rpm

bash 复制代码

# wget下载
[root@master ~]# wget https://github.com/mirantis/cri-dockerd/releases/download/v0.3.4/cri-dockerd-0.3.4-3.e17.x86_64.rpm

# 安装
[root@master ~]# rpm -ivh cri-dockerd-0.3.4-3.el7.x86_64.rpm

# 编辑配置文件
[root@master ~]#vim /usr/lib/systemd/system/cri-docker.service
# 第10行中间添加 --pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9
ExecStart=/usr/bin/cri-dockerd --pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9 --container-runtime-endpoint fd://

# 启动cri-docker服务
[root@master ~]# systemctl daemon-reload
[root@master ~]# systemctl start cri-docker.service
[root@master ~]# systemctl enable cri-docker.service

# 检查文件是否启动
[root@master ~]# ls /run/cri-*
/run/cri-dockerd.sock

kubernetes集群部署

添加k8s软件包源

安装kubeadm、kubectl、kubelet

修改kubelet的crgoup与containerd的crgoup保持一致

设置kubelet开机自启动

配置与 k8s-1.28-containerd 一致

在master节点操作

控制节点部署kubernetes

bash 复制代码

# 查看k8s集群所需要的镜像
[root@k8s-master ~]# kubeadm config images list --kubernetes-version=v1.28.0 \
--image-repository=registry.aliyuncs.com/google_containers

# 下载k8s集群所需要的镜像
# 这里有区别，需要加入一条选项命令 `--cri-socket=unix:///var/run/cri-dockerd.sock`
[root@k8s-master ~]# kubeadm config images pull --cri-socket=unix:///var/run/cri-dockerd.sock \
--kubernetes-version=v1.28.0 \
--image-repository=registry.aliyuncs.com/google_containers

# 查看k8s集群所有的镜像
[root@k8s-master ~]# docker images
REPOSITORY                                                        TAG       IMAGE ID       CREATED       SIZE
registry.aliyuncs.com/google_containers/kube-apiserver            v1.28.0   bb5e0dde9054   2 years ago   126MB
registry.aliyuncs.com/google_containers/kube-scheduler            v1.28.0   f6f496300a2a   2 years ago   60.1MB
registry.aliyuncs.com/google_containers/kube-controller-manager   v1.28.0   4be79c38a4ba   2 years ago   122MB
registry.aliyuncs.com/google_containers/kube-proxy                v1.28.0   ea1030da44aa   2 years ago   73.1MB
registry.aliyuncs.com/google_containers/etcd                      3.5.9-0   73deb9a3f702   2 years ago   294MB
registry.aliyuncs.com/google_containers/coredns                   v1.10.1   ead0a4a53df8   2 years ago   53.6MB
calico/kube-controllers                                           v3.25.0   5e785d005ccc   3 years ago   71.6MB
calico/cni                                                        v3.25.0   d70a5947d57e   3 years ago   198MB
calico/node                                                       v3.25.0   08616d26b8e7   3 years ago   245MB
registry.aliyuncs.com/google_containers/pause                     3.9       e6f181688397   3 years ago   744kB

初始化集群自动开启IPVS

初始化集群

配置kubectl工具

node节点

node工作节点加入集群

bash 复制代码

# 需要添加 --cri-socket unix:///var/run/cri-dockerd.sock，否则会报错
kubeadm join 192.168.108.128:6443 --token abcdef.0123456789abcdef \
	--discovery-token-ca-cert-hash sha256:7aa3604a266bdb23d52776d205ec8a69758ff75d949ed06bdbb116f84e410a26 \
--cri-socket unix:///var/run/cri-dockerd.sock

部署网络CNI组件

优化操作

测试集群

配置与 k8s-1.28-containerd 一致
