【MATLAB例程】雷达测距+测角的二维定位，基于CV运动的EKF和RTS平滑。滤波与平滑后的结果对比、误差分析。附例程

二维平面上的雷达跟踪的滤波，观测为测距+测角，基于匀速运动的EKF和RTS平滑。给出轨迹真值和各方法估计值、滤波前后与平滑后的结果对比、误差分析.
程序中雷达坐标、目标的轨迹、传感器噪声大小均可自行调整

文章目录

程序简介
运行结果
MATLAB源代码

程序简介

程序为二维非线性目标跟踪仿真，利用距离--方位角（Range--Bearing）观测 对运动目标进行状态估计，并对比分析了**扩展卡尔曼滤波（EKF）与RTS 平滑（Rauch--Tung--Striebel Smoother）**在定位精度和统计性能上的差异。

目标采用二维匀速（CV）状态模型 ，状态向量定义为
$x , y , v x , v y$ T $x,y,v_x,v_y$ ^T $x,y,vx,vy$ T，过程噪声由连续白噪声加速度模型离散化得到。观测模型为典型的非线性极坐标量测，即观测站到目标的距离和方位角，观测噪声分别服从零均值高斯分布。为真实反映工程场景，观测模型显式引入观测站空间位置，使量测方程对目标位置呈强非线性。

在滤波阶段，程序基于 EKF 完成前向递推，通过对非线性观测方程进行一阶线性化，构造雅可比矩阵并实现状态更新；在此基础上，引入RTS平滑算法，利用全时域量测信息对 EKF 结果进行后向修正，以进一步降低估计误差并提升轨迹连续性。

仿真给出了三类结果对比：

直接观测反算结果（极坐标量测直接转换为笛卡尔坐标）
EKF 滤波估计结果
EKF + RTS 平滑结果

程序从多角度对三种方法的性能进行了系统评估，包括：二维轨迹对比、定位误差时序曲线及 3σ 包络、一致性分析下的误差累积分布函数（CDF）、误差箱线图，以及 RMSE、最大误差、标准差和误差百分位数等统计指标。结果表明，在非线性距离--角度观测条件下，EKF 能显著抑制观测噪声，而 RTS 平滑在 EKF 基础上进一步提升了整体定位精度和误差稳定性。

运行结果

雷达所在位置、目标运动轨迹图像：

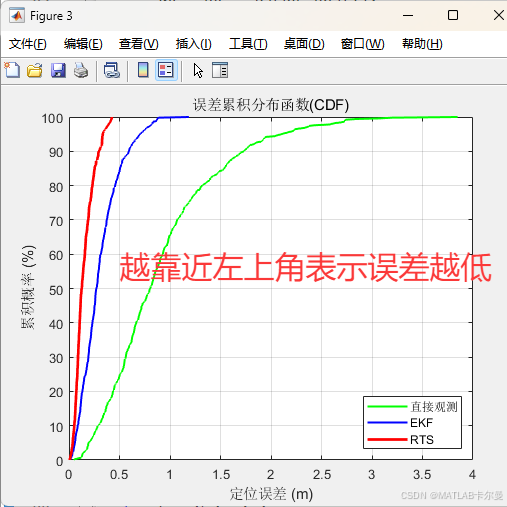

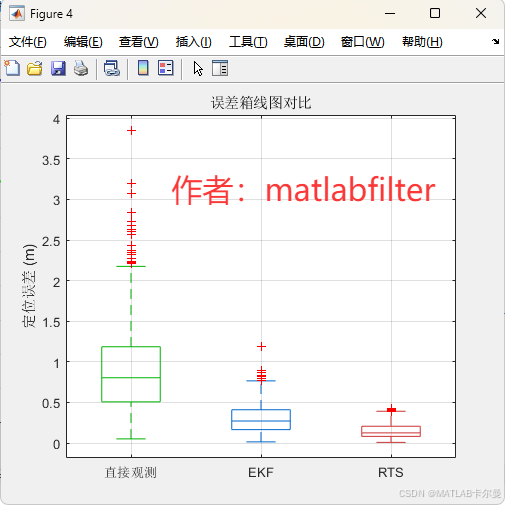

误差：

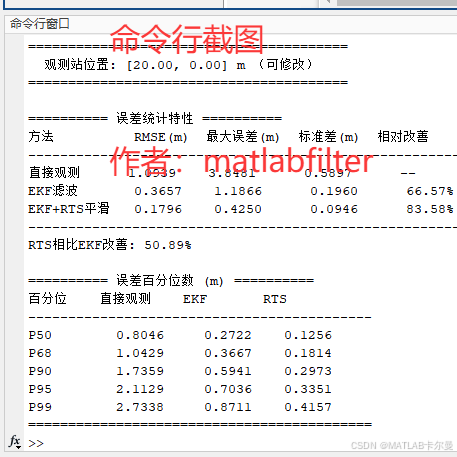

命令行输出的截图：

MATLAB源代码

部分代码如下：

matlab 复制代码

%% 二维非线性目标跟踪,观测为距离+角度,EKF与RTS平滑
% 作者: matlabfilter
% 2026-01-16/Ver1

clear; clc; close all;
rng(0);

%% 参数设置
dt = 0.1;
T  = 50;
N  = T/dt;
t  = (0:N-1)*dt;

% ===== 观测站位置(可调参数)
sensor_pos = [20; 0];      % 观测站位置 [x; y] (m)
% 状态转移（匀速模型）
F = [1 0 dt 0;
     0 1 0  dt;
     0 0 1  0;
     0 0 0  1];
% 过程噪声
q = 0.5;
Q = q^2 * [dt^4/4 0       dt^3/2 0;
           0       dt^4/4 0       dt^3/2;
           dt^3/2 0       dt^2   0;
           0       dt^3/2 0       dt^2];
% 观测噪声
sigma_r = 1;              % 距离噪声 (m)
sigma_b = deg2rad(1);     % 方位角噪声 (rad)
R = diag([sigma_r^2, sigma_b^2]);

%% 真实轨迹与观测


%% EKF 前向滤波

完整代码：https://download.csdn.net/download/callmeup/92565591
