控制系统建模仿真（九）：PID 控制器的底层实现以及调优

前言

上一章我们讲解了PID控制器的使用，这一篇算是额外补充的，我们将用MATLAB代码和Simulink的基本模块（不使用PID control）来搭建一个PID控制器，一方面是希望能够加深大家对PID控制器的了解，一方面也是希望通过这个已知逻辑的底层实现，大家能够更熟练的使用MATLAB以及Simulink。

一、核心原理

这边我们再复习一下上一章讲到的PID基本原理，方便后面的实现。

PID 结构 ：
- P（比例）：反应当前的误差，消除误差最快。
- I（积分） ：反应累积的误差，用于消除静差。
- D（微分） ：反应误差的变化趋势，具有超前预判作用，能减少超调。
PID 的表现形式 ：
- 并联型（Parallel） ：C(s)=Kp+Kis+KdsC(s) = K_p + \frac{K_i}{s} + K_d sC(s)=Kp+sKi+Kds（MATLAB 默认）。
- 标准型（Standard） ：C(s)=Kp(1+1Tis+Tds)C(s) = K_p (1 + \frac{1}{T_i s} + T_d s)C(s)=Kp(1+Tis1+Tds)。
整定方法 ：
- 传统法：齐格勒-尼科尔斯（Ziegler-Nichols）经验公式。
- 自动法：基于频率响应的自动整定技术（MATLAB 强项）。
- 最优法：利用 ITAE、ISE 等误差性能指标进行最优化搜索。

二、题目

三、建模部分（Simulink）

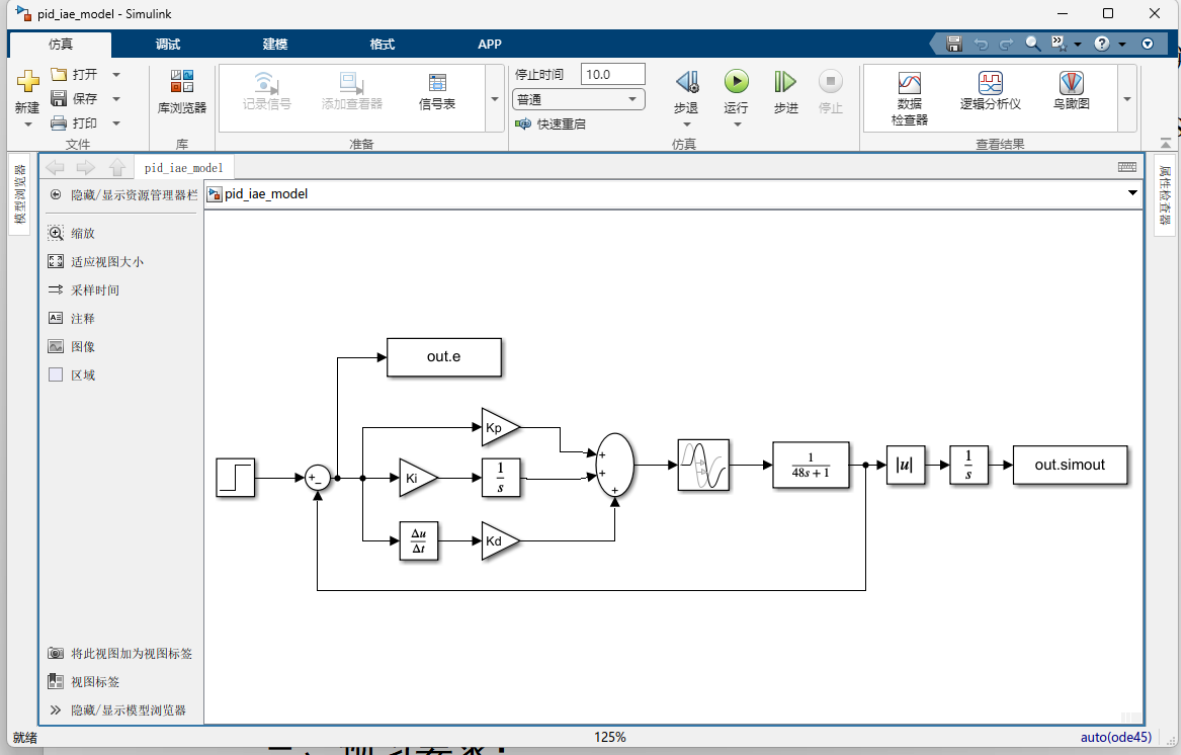

首先，我们要在Simulink里面搭建我们的题目条件以及底层的PID控制器：

一、模型整体功能概述

这个模型的核心目标有两个：

实现 PID 闭环控制：通过比例（P）、积分（I）、微分（D）三环节，对被控对象（一阶惯性环节）进行跟踪控制。
评估控制性能：计算 IAE（Integral of Absolute Error，绝对误差积分）指标，量化系统的跟踪精度与动态响应品质。

二、核心模块逐一拆解

我们从左到右、从上到下解析每个功能模块：

1. 输入与误差计算

阶跃信号模块 ：作为系统的参考输入（Setpoint），模拟实际场景中"让系统从稳态切换到新目标值"的需求（比如让电机转速从0提升到1000rpm）。
求和模块（减法器） ：计算误差信号 ( e(t) = r(t) - y(t) )（参考输入减去系统输出），这是 PID 控制器的输入信号。
out.e 输出端口：导出误差信号，方便后续分析或在 Scope 中观察误差随时间的变化曲线。

2. PID 控制器核心环节

PID 控制器的输出是三个环节的叠加：
u(t)=Kpe(t)+Ki∫0te(τ)dτ+Kdde(t)dtu(t) = K_p e(t) + K_i \int_0^t e(\tau) d\tau + K_d \frac{de(t)}{dt}u(t)=Kpe(t)+Ki∫0te(τ)dτ+Kddtde(t)

对应图中的三个分支：

比例（P）环节 ：直接对误差信号乘以比例系数 KpK_pKp，快速响应误差，但过大的 KpK_pKp 会导致系统振荡。
积分（I）环节 ：误差信号先经过积分器（1/s 模块，代表积分运算∫e(t)dt\int e(t)dt∫e(t)dt，再乘以积分系数 KiK_iKi，用于消除稳态误差，但会增加系统超调。
微分（D）环节 ：误差信号先经过微分器（Δu/Δt 模块，代表微分运算 de(t)dt\frac{de(t)}{dt}dtde(t)，再乘以微分系数 KdK_dKd，用于抑制超调、加快响应，但对噪声敏感。
求和模块（加法器）：将 P、I、D 三个环节的输出叠加，得到 PID 控制器的总输出 $u(t)$ 。

3. 非线性环节（饱和模块）

在 PID 输出之后，可以串联一个饱和模块，这是工业场景的典型设计：

模拟执行器的"输出能力限制"（比如阀门的最大开度、电机的最大扭矩）。
防止控制器输出超出硬件极限，避免系统进入非线性失控状态。

4. 被控对象

模型中的被控对象是一个一阶惯性环节，传递函数为：

G(s)=148s+1G(s) = \frac{1}{48s + 1}G(s)=48s+11

一阶惯性环节是工业中最常见的近似模型（比如温度、液位等慢响应过程），48s+1 表示系统的时间常数为48秒，反映了系统响应的快慢。
输入是 PID 控制器的输出 u(t)u(t)u(t)，输出是系统的实际响应y(t)y(t)y(t)。

5. IAE 性能指标计算

IAE 是控制系统常用的性能指标，定义为：

IAE=∫0∞∣e(t)∣dt\text{IAE} = \int_0^\infty |e(t)| dtIAE=∫0∞∣e(t)∣dt

对应图中的两个模块：

绝对值模块（|u|） ：对系统输出 y(t)y(t)y(t)与参考输入 r(t)r(t)r(t)的误差取绝对值，得到 ∣e(t)∣|e(t)|∣e(t)∣。
积分器（1/s 模块） ：对 ∣e(t)∣|e(t)|∣e(t)∣进行积分运算，最终输出就是 IAE 指标值（out.simout 端口导出）。
物理意义：IAE 越小，说明系统跟踪误差的累积越小，控制精度越高。

三、模型工作流程闭环逻辑

输入触发：阶跃信号产生参考输入 ( r(t) )。
误差生成：减法器计算误差 ( e(t) = r(t) - y(t) )。
PID 运算：P/I/D 环节分别处理误差，叠加得到控制输出 ( u(t) )。
输出限幅：饱和模块限制 ( u(t) ) 的范围，模拟执行器约束。
对象响应：被控对象接收 ( u(t) )，输出实际响应 ( y(t) )。
反馈闭环：( y(t) ) 反馈到减法器，更新误差信号，形成闭环控制。
性能评估：绝对值+积分模块计算 IAE，量化控制效果。

三、编程部分（MATLAB）

你希望我详细讲解这段名为 pid_iae_cost 的 MATLAB 函数代码，我会从功能、逐行逻辑、使用场景三个维度拆解，让你彻底理解它的作用和实现原理。

MATLAB代码一：pid_iae_cost函数

一、函数整体功能总结

这个函数是 PID 参数优化的代价函数（Cost Function） ，核心作用是：

输入一组 PID 参数（Kp/Ki/Kd），自动运行指定的 Simulink 模型，计算该参数下系统的 IAE（绝对误差积分） 值并返回；若参数非法或仿真出错，返回一个极大的惩罚值（1e6），避免优化算法选择无效参数。

简单来说，它是"自动调参"的核心：优化算法（如 fmincon/遗传算法）会反复调用这个函数，尝试不同的 PID 参数，最终找到使 IAE 最小的最优参数。

二、逐行代码解析

matlab 复制代码

function J = pid_iae_cost(x, modelName, T_end)
    % 1. 提取PID参数：x是优化算法传入的参数向量，格式为[Kp, Ki, Kd]
    Kp = x(1); Ki = x(2); Kd = x(3);

    % 2. 参数合法性校验：PID参数通常非负（工程上极少用负数）
    if any(x < 0)
        J = 1e6;  % 若有负数参数，返回极大惩罚值（让优化算法放弃该参数）
        return;   % 直接退出函数，不执行后续仿真
    end

    % 3. 将参数赋值到MATLAB基础工作区
    assignin('base','Kp',Kp);
    assignin('base','Ki',Ki);
    assignin('base','Kd',Kd);

    % 4. 执行Simulink仿真并计算IAE（带异常处理，避免程序崩溃）
    try
        % 运行指定的Simulink模型，设置仿真结束时间，保存输出和时间数据
        simOut = sim(modelName, 'StopTime', num2str(T_end), ...
                     'SaveOutput', 'on', 'SaveTime', 'on');

        e = simOut.e.Data;       % 提取仿真输出的误差信号e（对应Simulink的out.e端口）
        t = simOut.tout;         % 提取仿真的时间向量（横轴）

        J = trapz(t, abs(e));    % 核心：用梯形积分法计算IAE（绝对误差积分）

    catch ME  % 捕获仿真过程中的错误（如模型不存在、参数非法等）
        disp(['仿真错误: ' ME.message]);  % 打印错误信息，方便调试
        J = 1e6;  % 返回惩罚值，保证优化算法能继续运行
    end
end

关键代码解释

参数提取与校验
- x 是优化算法（如 fmincon）传入的参数向量，必须是 [Kp, Ki, Kd] 顺序；
- any(x < 0) 检查是否有参数为负，工程上 PID 参数几乎都是非负的（负数会导致控制逻辑混乱），因此用 1e6 作为"惩罚值"------优化算法的目标是最小化 J，会自动避开这类参数。
assignin 函数的作用
- 上面的Simulink 模型中，PID 模块的参数（Kp/Ki/Kd）引用了 MATLAB 基础工作区 的变量（而非固定值）；
- assignin('base','Kp',Kp) 把函数内的 Kp 值"传递"到基础工作区，让 Simulink 模型能实时使用新的参数，这是"动态调参"的关键。
仿真与 IAE 计算
- sim() 函数：自动运行 Simulink 模型，StopTime 设置仿真结束时间，SaveOutput 开启输出保存；
- simOut.e.Data：提取你之前 Simulink 模型中 out.e 端口的误差信号数据（即e(t)=参考输入−系统输出e(t) = 参考输入 - 系统输出e(t)=参考输入−系统输出）；
- trapz(t, abs(e))：用 梯形积分法 计算 IAE=∫0Tend∣e(t)∣dt\text{IAE} = \int_0^{T_{end}} |e(t)| dtIAE=∫0Tend∣e(t)∣dt，这是数值积分中最常用、最稳定的方法，比简单求和更精准。
异常处理（try-catch）
- 仿真可能出错（比如模型路径写错、参数超出执行器极限导致模型报错）；
- catch 块会捕获错误，打印提示信息，并返回惩罚值 1e6，避免优化算法因单次仿真失败而终止。

MATLAB代码二：主函数

你希望我详细讲解这段完整的 MATLAB 脚本，它是一套"PID 参数自动寻优 + 结果验证 + 可视化"的完整工作流，核心是用 fminsearch 算法找到使 IAE 最小的最优 PID 参数，并直观展示最优参数下的误差曲线。我会逐行拆解逻辑，同时说明关键函数的用法和注意事项。

一、脚本整体功能总结

这段脚本的核心目标是：

清空工作区、命令行和图表，初始化仿真参数；
用 fminsearch 无约束优化算法，调用 pid_iae_cost 代价函数，自动迭代寻找最优 PID 参数（Kp/Ki/Kd）；
输出最优参数和对应的最小 IAE 值；
用最优参数重新运行 Simulink 模型，绘制误差曲线，直观验证控制效果。

二、逐行代码解析

matlab 复制代码

% ===================== 第一步：环境初始化与参数设置 =====================
clear; clc; close all;  % 清理工作区变量、清空命令行、关闭所有绘图窗口（避免干扰）
modelName = 'pid_iae_model';   % 你的Simulink模型名（必须和.slx文件名一致）
T_end = 300;                   % 仿真结束时间（300秒，足够系统达到稳态）

assignin('base','T_end',T_end);  % （可选）将T_end传递到基础工作区，供Simulink模型调用（若模型用到）

% 第二步：设置优化初始值和算法参数
x0 = [0.5, 0.1, 0.01];   % PID参数初始猜测值 [Kp, Ki, Kd]，可根据经验调整

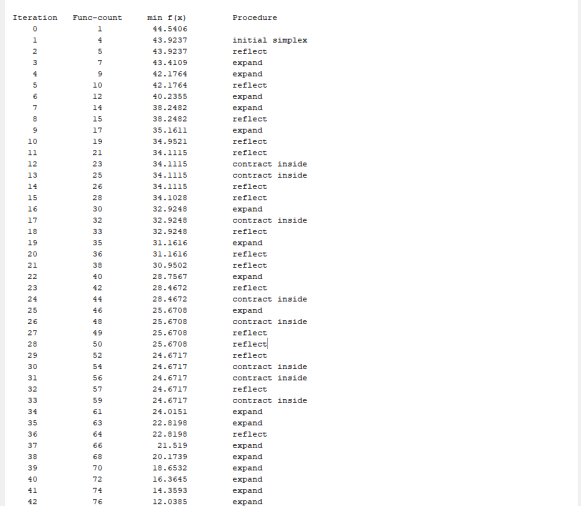

options = optimset('Display','iter',...  % 优化选项配置：显示迭代过程（方便看寻优进度）
                   'TolX',1e-3,...       % 参数收敛精度：参数变化小于1e-3时停止迭代
                   'TolFun',1e-3,...     % 代价函数收敛精度：IAE变化小于1e-3时停止迭代
                   'MaxIter',60,...      % 最大迭代次数：最多迭代60次
                   'MaxFunEvals',120);   % 最大函数调用次数：最多调用120次pid_iae_cost

% 第三步：调用fminsearch寻找最优PID参数
[x_opt,J_opt] = fminsearch( ...
                @(x) pid_iae_cost(x,modelName,T_end), x0, options);
% 解释：@(x)是匿名函数，把x（PID参数）、modelName、T_end传给pid_iae_cost；
% x_opt：返回的最优PID参数 [Kp_opt, Ki_opt, Kd_opt]；
% J_opt：返回最优参数下的最小IAE值。

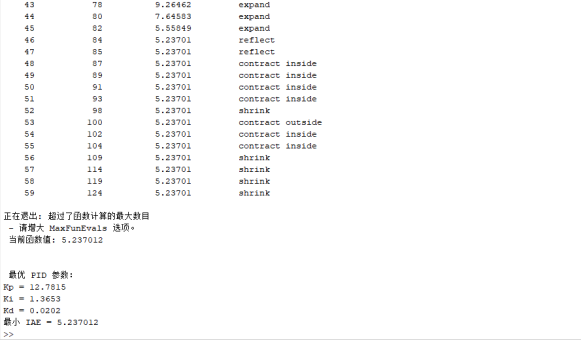

% 第四步：输出最优结果（格式化打印，更易读）
fprintf('\n 最优 PID 参数：\nKp = %.4f\nKi = %.4f\nKd = %.4f\n', ...
        x_opt(1),x_opt(2),x_opt(3));  % %.4f表示保留4位小数
fprintf('最小 IAE = %.6f\n',J_opt);   % 保留6位小数，更精准

% 第五步：用最优参数更新工作区，重新运行仿真
assignin('base','Kp',x_opt(1));  % 把最优Kp传给基础工作区
assignin('base','Ki',x_opt(2));  % 最优Ki
assignin('base','Kd',x_opt(3));  % 最优Kd

simOut = sim(modelName, 'StopTime', num2str(T_end));  % 用最优参数运行Simulink模型

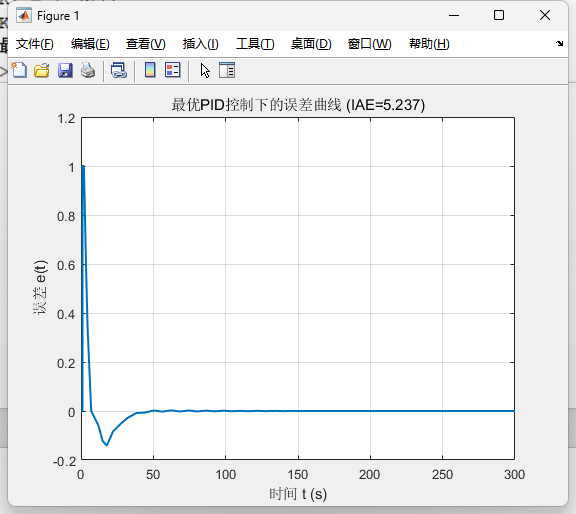

% 第六步：提取仿真数据，绘制误差曲线
t = simOut.tout;    % 提取仿真时间向量
e = simOut.e.Data;  % 提取误差信号e(t)的数据

figure;  % 新建绘图窗口
plot(t, e, 'LineWidth', 1.5);  % 绘制误差曲线，线宽1.5（更清晰）
xlabel('时间 t (s)');          % x轴标签
ylabel('误差 e(t)');           % y轴标签
title(['最优PID控制下的误差曲线 (IAE=' num2str(J_opt) ')']);  % 标题包含IAE值
grid on;  % 显示网格，方便读取数值

三、关键知识点补充

1. `fminsearch` vs `fmincon`（优化算法选择）

fminsearch：无约束优化算法（基于单纯形法），优点是无需安装优化工具箱 （MATLAB基础版就有）、用法简单；缺点是无法直接设置参数上下限（但你的pid_iae_cost里已经用any(x<0)限制了非负，间接实现约束）。
fmincon：有约束优化算法（需优化工具箱），可直接设置参数上下限（如lb=[0,0,0], ub=[10,2,1]），寻优更精准，但依赖工具箱。
你这段脚本用fminsearch更轻量化，适合新手入门。

2. `optimset` 参数的含义（新手必懂）

参数名	作用
`Display','iter`	显示迭代过程（打印每一步的参数和IAE值），方便调试；若设为`'off'`则不显示
`TolX`	参数收敛阈值：两次迭代的PID参数变化小于1e-3时，认为参数收敛，停止迭代
`TolFun`	代价函数收敛阈值：两次迭代的IAE值变化小于1e-3时，认为IAE收敛
`MaxIter`	最大迭代次数：防止算法无限迭代（60次足够PID寻优）
`MaxFunEvals`	最大函数调用次数：限制`pid_iae_cost`的调用次数（避免仿真耗时过久）

3. 常见问题与避坑点

报错：找不到模型/变量 ：确保modelName和Simulink模型文件名完全一致，且模型文件在MATLAB当前工作目录下；
迭代次数用完仍未收敛 ：可适当增大MaxIter（如改为100）或放宽TolX/TolFun（如改为1e-2）；
误差曲线为空 ：检查Simulink模型的out.e端口是否正确命名，且SaveOutput是否开启（pid_iae_cost里的sim函数已设置SaveOutput='on'，无需额外设置）；
最优参数为0 ：初始值x0设置不合理（如太小），可调整x0（比如[1,0.2,0.05]），或增大参数上限（若用fmincon）。

总结

这段脚本是完整的PID参数自动寻优工作流：初始化→参数寻优→结果输出→仿真验证→可视化，覆盖了工程中PID整定的核心环节；
核心逻辑是用fminsearch调用pid_iae_cost，通过最小化IAE找到最优PID参数，fminsearch无需工具箱，适合新手；
最后绘制误差曲线是关键验证步骤：最优参数下的误差曲线应快速收敛到0，且无明显振荡，直观体现控制效果。
