在汽车智能化、网联化飞速发展的今天，车载以太网已成为实现多模块高效通讯的核心载体，而 TCP/IP 协议作为其底层关键支撑，在 AUTOSAR 标准框架下的应用更是备受关注。本文将从基础理论到实际应用，全面拆解 AUTOSAR 体系中 TCP/IP 协议的核心原理、协议架构、关键机制及配置方法，带您领略车载网络通讯的技术精髓。
一、网络通讯基础：OSI 模型与数据封装逻辑
|---|----------------------------------------------------------------------------|
| |
| |
|

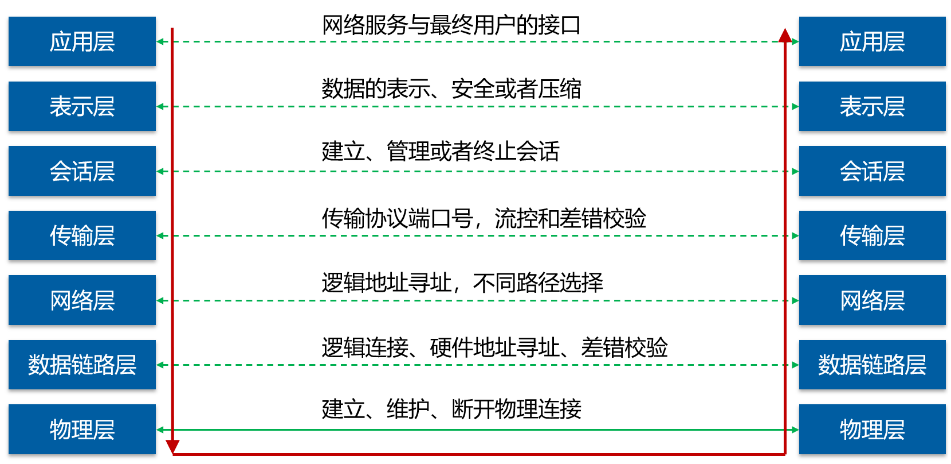

要理解 TCP/IP 协议的工作机制，首先需要回顾 OSI 开放式系统互联模型。这一七层框架为不同厂商的网络设备提供了统一通讯标准，从下至上分别为物理层、数据链路层、网络层、传输层、会话层、表示层和应用层，每层各司其职并通过标准化接口与相邻层协作。
物理层作为最底层，负责将二进制数据转换为物理信号，定义传输媒介（如双绞线、光纤）和电气特性；数据链路层则将比特流封装为数据帧，通过差错检测与纠正技术保障传输可靠性，以太网便工作于此层；网络层的核心是实现主机间的路由与寻址，IP 协议是该层的核心协议；传输层提供端到端的通讯服务，TCP 和 UDP 协议是其主要实现方式；应用层则面向具体业务，提供 HTTP、FTP 等特定网络服务。

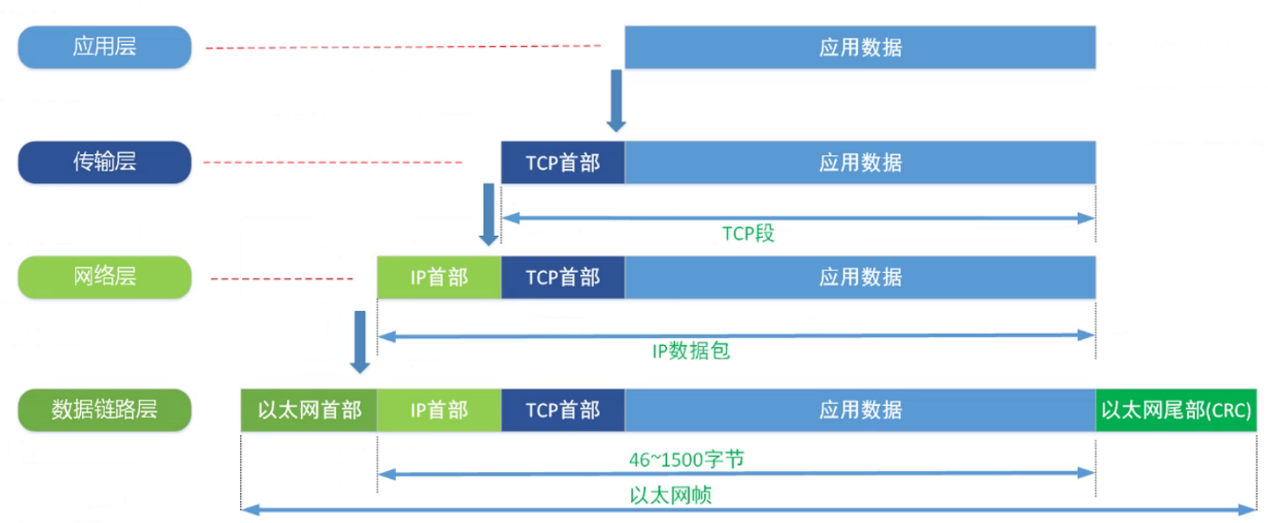

数据在网络中传输的核心是 "封装 - 解封装" 过程。发送端的应用数据自上而下经过各层时，每层都会添加专属首部信息，形成本层的协议数据单元（PDU）。例如，应用数据在传输层会添加 TCP 或 UDP 首部（包含 16 位源端口号和目的端口号），在网络层添加 IP 首部（标识上层协议类型），在数据链路层添加以太网首部和尾部（包含 MAC 地址和 CRC 校验值），最终形成完整的以太网帧。接收端则按相反顺序逐层剥离首部，还原原始数据，这种分层设计的优势在于各层可独立迭代优化，无需影响其他层级。
二、核心协议详解：从 IP 到 TCP/UDP 的技术细节
1.IP 协议：网际互联的基石

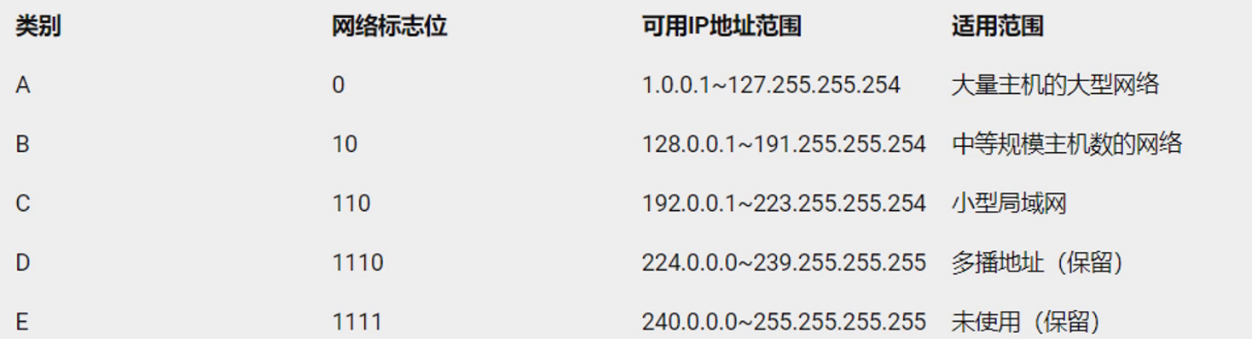

IP 协议是 TCP/IP 协议簇的核心，分为 IPv4 和 IPv6 两个主流版本。IPv4 采用 32 位地址格式，分为 A、B、C、D、E 五类，其中 A 类适用于大型网络，B 类适用于中等规模网络，C 类是常用的小型局域网地址，D 类为多播地址，E 类保留未使用。IPv4 地址通过与子网掩码进行与运算，可拆分出网络地址和主机地址，同时包含网络地址（主机位全 0）、广播地址（主机位全 1）和本地回环地址（127.0.0.1）等特殊地址。
由于 IPv4 地址资源枯竭，IPv6 应运而生。它采用 128 位地址格式，地址空间远超 IPv4，同时具备更快的传输速度、更高的安全性和更好的后向兼容性。IPv6 支持自动地址配置，可通过路由器广告或 SLAAC 协议分配地址，其数据包格式简化了首部结构，通过 "下一个首部" 字段提高路由转发效率，还支持逐跳选项、路由报头、认证报头等扩展功
能。
IP 协议本身是无连接、不可靠的，需依赖 ICMP 协议（网络控制报文协议）保障通讯稳定性。当 IP 数据包传输出错（如主机不可达、路由不可达）时，ICMP 会封装错误信息并返回给发送方，为上层协议提供错误处理依据。
2.ARP 协议：地址解析的桥梁
ARP 协议（地址解析协议）的核心作用是实现 IP 地址与 MAC 地址的映射。主机发送数据时，需先查询本地 ARP 缓存表，若未找到目标 IP 对应的 MAC 地址，则发送 ARP 广播包。网络中所有主机接收广播包后，比对自身 IP 地址，匹配成功的主机将返回包含自身 MAC 地址的 ARP 响应包，发送方收到后更新 ARP 缓存表，后续便可通过该 MAC 地址进行数据链路层传输。ARP 报文包含硬件类型、协议类型、操作类型（请求 / 响应）等字段，其中以太网的硬件类型值为 1，IP 协议的协议类型值为 0800。
3. 传输层：TCP 与 UDP 的差异与应用

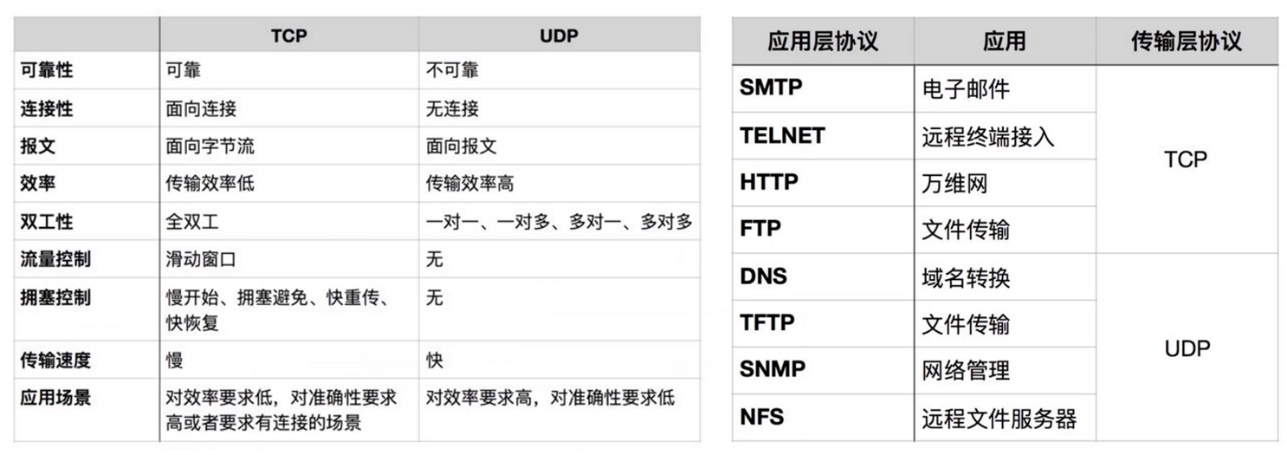

传输层的核心协议是 TCP 和 UDP，二者在可靠性、传输效率等方面各有侧重，适用于不同车载场景。
TCP 协议是面向连接的可靠传输协议，通过三次握手建立连接、四次挥手释放连接，保障数据无差错、有序传输。其首部包含序号、确认号、窗口大小、控制位等关键字段：序号用于标识数据段顺序，确认号表示期望接收的下一字段序号，窗口大小字段实现流量控制，控制位则包含 URG（紧急指针有效）、ACK（确认号有效）、PSH（立即推送数据）、RST（重置连接）、SYN（同步序号）、FIN（释放连接）等功能。TCP 还具备重传机制（超时重传和快速重传）和拥塞控制（慢开始、拥塞避免、快重传、快恢复），可根据网络状态动态调整发送窗口大小，避免网络拥堵。
UDP 协议是无连接的简单传输协议，不提供可靠性保障，无需建立连接和确认机制，传输速度更快。其首部仅包含源端口、目的端口、长度和校验和四个字段，协议开销小，适用于对实时性要求高的场景，如车载影音传输、实时诊断等。
在车载应用中，TCP 常用于对可靠性要求高的场景（如固件升级、诊断数据传输），UDP 则适用于实时通讯场景（如车载娱乐系统的音频流传输、传感器数据实时上传）。二者均通过套接字（Socket）与应用层交互，应用程序可通过 Socket 设置 IP 地址和端口号，实现数据收发。
三、AUTOSAR 框架下的 TCP/IP 协议栈架构
|---|----------------------------------------------------------------------------|
| |
| |
|

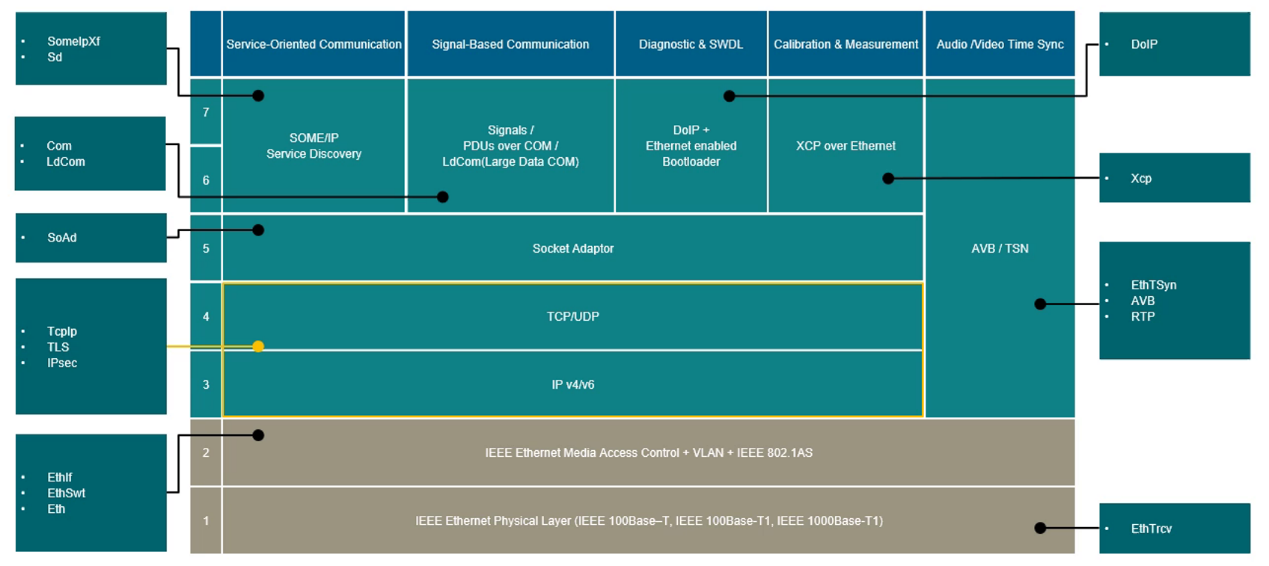

AUTOSAR 为车载以太网制定了完整的协议栈标准，从上至下分为应用层、通讯服务层、硬件抽象层和驱动层，各层模块协同实现 TCP/IP 通讯功能。
最底层为驱动层，包含以太网驱动程序（Eth Driver），负责管理物理以太网控制器的初始化、配置和数据传输，与以太网收发器交互实现 MAC 地址管理和数据帧收发。硬件抽象层（EthIf）位于驱动层之上，为上层协议提供标准化接口，实现通讯通道初始化、数据收发等功能，上层模块通过 EthIf 访问 MAC 模块和外设。
通讯服务层是 TCP/IP 协议栈的核心，包含 TCP/IP 协议簇（IPv4、IPv6、TCP、UDP、ICMP 等）、Socket 适配器（SoAd）、PDU 路由器（PDUR）等模块。Socket 适配器作为应用层与 TCP/IP 协议栈的桥梁，实现 PDU 与套接字的转换，弥合 AUTOSAR 静态通讯配置与 TCP/IP 动态配置的差异；PDU 路由器负责应用数据的路由转发，Com 模块则提供信号级通讯抽象，让应用程序无需关注底层细节。此外，该层还包含安全相关模块（KeyM、CSM），为 TLS/IPsec 协议提供证书管理和加密服务。
|---|----------------------------------------------------------------------------|
| |
| |
|
应用层则包含诊断（Dcm）、网络管理（Nm）、服务发现（Sd）等模块，基于 TCP/IP 协议提供具体车载服务，如 DoIP 诊断、SOME/IP 服务通讯等。
AUTOSAR 的 TCP/IP 协议栈支持三种等级：Class 1 仅支持 IPv4，Class 2 仅支持 IPv6，Class 3 支持 IPv4/IPv6 双栈模式，可满足不同车型的通讯需求。协议栈的控制状态分为离线（OFFLINE）、启动（STARTUP）、在线（ONLINE）、中断（ONHOLD）和关闭（SHUTDOWN）五种，由以太网状态管理模块（EthSM）控制状态切换，当以太网链路激活时，EthSM 触发 TCP/IP 协议栈进入在线状态，链路断开时则切换至中断状态。
四、结束语
TCP/IP 协议作为车载以太网的核心支撑，在 AUTOSAR 框架的标准化规范下，实现了车载设备间的高效、可靠通讯。从 OSI 模型的分层设计到 TCP/UDP 的差异化应用，从 IP 地址的智能分配到协议栈的灵活配置，每一个技术细节都为汽车的智能化升级提供了坚实保障。随着车载网络向高带宽、低延迟、高安全方向发展，TCP/IP 协议在 AUTOSAR 体系中的应用将不断深化，为智能网联汽车的创新发展注入持续动力。
