摘 要
本文研究并实现了基于微信小程序的农作物批发交易系统，旨在为农产品批发市场提供一个便捷、高效的在线交易平台。系统采用Django框架、Python编程语言和MySQL数据库，结合微信小程序技术，提供了多种功能模块，涵盖了注册用户、商家用户和管理员等不同角色的需求。注册用户可以浏览商品、添加到购物车、进行订单管理和查看农产品资讯等；商家用户能够管理商品、处理订单、进行商品分类以及提供售后服务；管理员则负责管理系统用户、发布公告、管理商城商品、订单以及平台资源。
通过本系统，用户可以方便快捷地进行农产品的采购与交易，商家能够高效管理商品和订单，管理员则可以全面掌握平台的运营状况，确保平台的正常运行和资源的有效管理。系统的实现不仅提升了农产品批发交易的效率，还优化了交易过程中的用户体验，为农产品行业的数字化转型提供了有力支持。
测试表明，基于微信小程序的农作物批发交易平台具有良好的实用性和可扩展性，能够满足农产品交易市场日益增长的需求，并为相关领域的研究与开发提供了有价值的参考。
关键词 ****：****农作物批发交易系统；Python；Django；微信小程序；在线交易；系统设计
Abstract
This article studies and implements a crop wholesale trading system based on WeChat mini programs, aiming to provide a convenient and efficient online trading platform for agricultural product wholesale markets. The system adopts the Django framework, Python programming language, and MySQL database, combined with WeChat mini program technology, providing multiple functional modules that cover the needs of different roles such as registered users, merchant users, and administrators. Registered users can browse products, add them to their shopping cart, manage orders, and view agricultural product information; Merchant users can manage products, process orders, classify products, and provide after-sales services; Administrators are responsible for managing system users, publishing announcements, managing mall products, orders, and platform resources.
Through this system, users can conveniently and quickly purchase and trade agricultural products, merchants can efficiently manage goods and orders, and administrators can comprehensively grasp the operation status of the platform, ensuring the normal operation of the platform and effective management of resources. The implementation of the system not only improves the efficiency of wholesale trading of agricultural products, but also optimizes the user experience during the trading process, providing strong support for the digital transformation of the agricultural product industry.
Tests have shown that the crop wholesale trading platform based on WeChat mini programs has good practicality and scalability, which can meet the growing demand of the agricultural product trading market and provide valuable references for research and development in related fields.
Keywords: Crop Wholesale Trading System; Python；Django；WeChat Mini Program; Online transactions; systems design
目 录
[摘 要](#摘 要)
[1.1 研究背景和意义](#1.1 研究背景和意义)
[1.2 国内外研究现状](#1.2 国内外研究现状)
[1.3 论文组成结构](#1.3 论文组成结构)
[2.1 B/S体系工作原理](#2.1 B/S体系工作原理)
[2.2 Django框架介绍](#2.2 Django框架介绍)
[2.4 MySQL数据库](#2.4 MySQL数据库)
[3.1 可行性分析](#3.1 可行性分析)
[3.1.1 技术可行性](#3.1.1 技术可行性)
[3.1.2 经济可行性](#3.1.2 经济可行性)
[3.1.3 操作可行性](#3.1.3 操作可行性)
[3.2 功能需求分析](#3.2 功能需求分析)
[3.3 系统操作流程](#3.3 系统操作流程)
[4.1 系统架构设计](#4.1 系统架构设计)
[4.2 系统功能结构](#4.2 系统功能结构)
[4.3 数据库设计](#4.3 数据库设计)
[4.3.1 数据库实体设计](#4.3.1 数据库实体设计)
[4.3.2 数据库表设计](#4.3.2 数据库表设计)
[5.1.1 注册界面](#5.1.1 注册界面)
[5.1.2 登录界面](#5.1.2 登录界面)

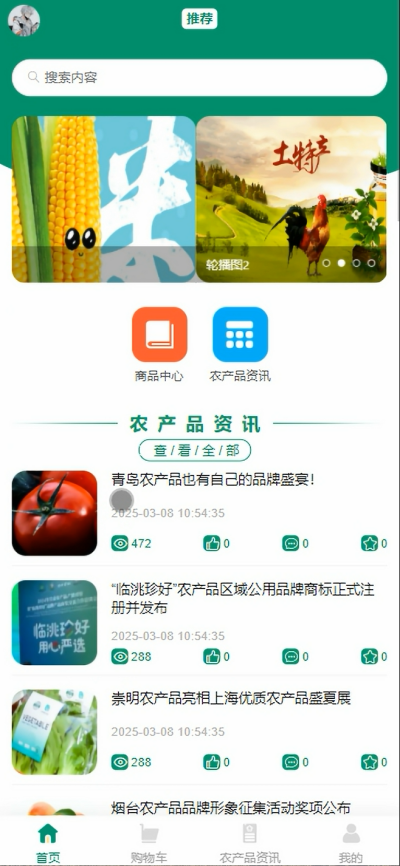

[5.1.3 首页界面](#5.1.3 首页界面)

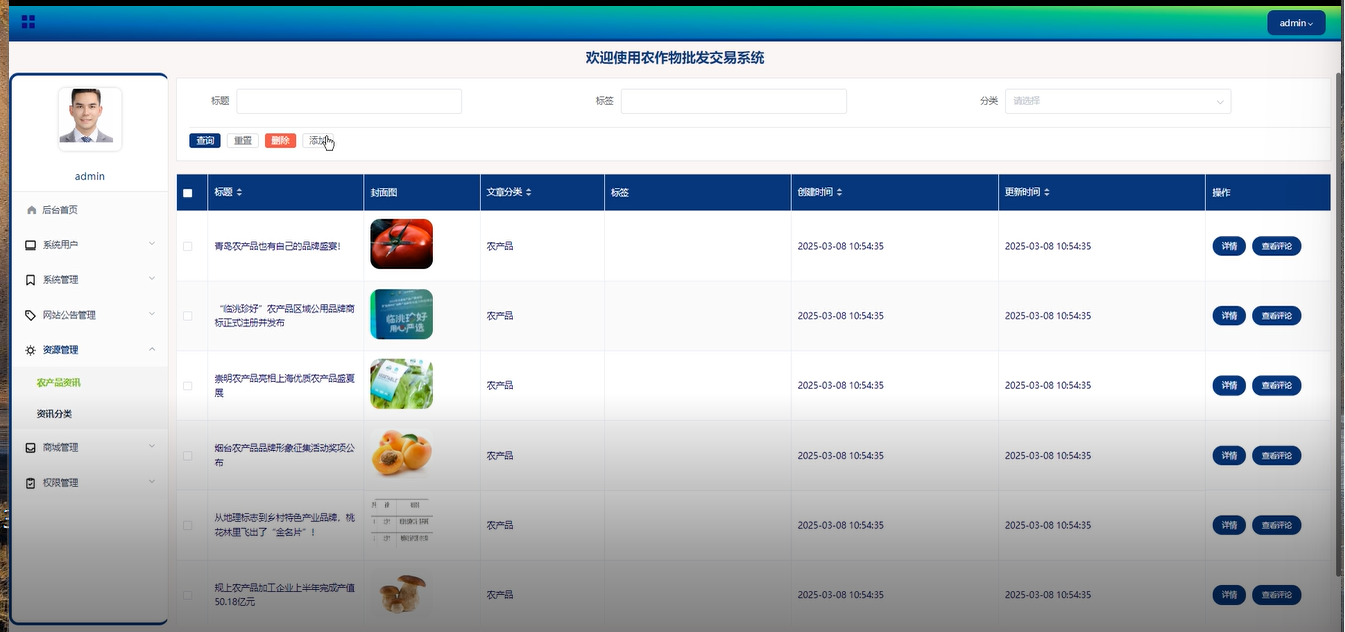

[5.2.6 资源管理界面](#5.2.6 资源管理界面)

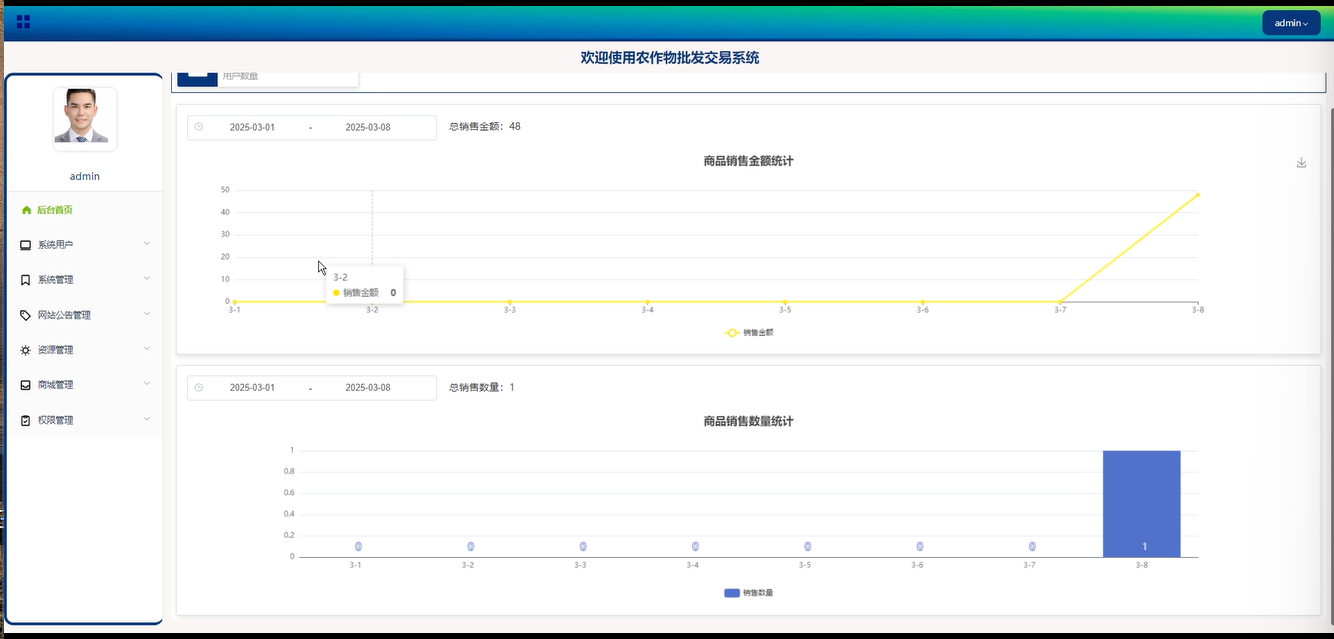

[5.3.1 后台首页界面](#5.3.1 后台首页界面)
[5.3.2 商城管理界面](#5.3.2 商城管理界面)
[6 系统测试](#6 系统测试)
[结 论](#结 论)
1绪论
1 .1 研究背景 和意义
随着互联网技术的快速发展，传统的农产品批发交易模式正面临着逐步向数字化、在线化转型的压力。尤其是在农村经济和农业产业链逐渐现代化的背景下，农产品批发市场的传统交易方式，往往受到信息不对称、交易效率低、管理困难等问题的制约。传统市场中，批发商、农民和消费者之间的交易往往依赖于中介，信息传递不畅，导致成本上升、市场反应迟缓。随着智能手机的普及和微信小程序的广泛应用，开发一种便捷、高效、安全的在线交易平台，已成为解决这一系列问题的有效途径。
本文的核心在于设计并实现一个基于微信小程序的农作物批发交易系统，采用Django框架和MySQL数据库，旨在为农产品批发市场提供一个集商品展示、订单管理、支付交易、售后服务于一体的综合平台。微信小程序作为一种轻量级的移动应用，具有快速响应、操作简便、广泛适用等特点，能够为用户提供更为便捷的交易体验。借助农作物批发交易系统，批发商能够直接与农民和其他批发商进行在线交易，消除中介环节，降低交易成本，提高市场效率。与此同时，系统通过完善的商品管理、订单管理和用户管理功能，使商家能够更加高效地管理产品，提升客户服务质量，并能够更好地适应市场需求的变化。
在农产品批发领域，数字化平台的建设有助于促进农产品流通渠道的优化，使得农民、商家和消费者之间的互动更加直接和透明。此外，随着物流和支付技术的成熟，在线交易平台不仅可以提高交易的透明度和效率，还能够降低交易中的不确定性，提升农产品市场的稳定性。对于整个农产品行业而言，基于微信小程序的批发交易系统的研究和实践意义重大，不仅为农民和商家提供了一个高效的交易平台，也为农业产业链的现代化提供了有力支持。
综上所述，基于微信小程序的农作物批发交易系统在一定程度上推动了农产品批发市场的线上化和数字化转型，促进了农业生产和流通的高效运作。随着这一系统的推广与应用，有望改善农产品交易的传统模式，提升农产品市场的运作效率和透明度，并对农产品行业的进一步发展提供有力的技术支持和理论依据。
1 . 2 国内外研究现状
随着互联网技术的飞速发展，全球范围内的农业产业链逐步向数字化、智能化方向发展，尤其是在农产品流通和交易领域，线上平台的建设和发展日益受到关注。国内外对于农产品批发交易系统的研究也逐渐深入，涉及到系统的架构设计、功能实现以及与传统农业生产模式的融合。国外一些农业电子商务平台，如美国的Farmers Market和欧洲的AgriDigital，早期便开始探索通过线上平台提升农产品交易的透明度与效率。这些平台通过网络连接农民、批发商和消费者，解决了传统农业交易中信息不对称、交易不便等问题，取得了显著的成效。
在国内，随着移动互联网的普及和微信平台的广泛应用，越来越多的农业相关企业开始关注微信小程序在农产品交易中的应用。微信小程序作为一种轻量级的应用，因其便捷性和广泛的用户基础，成为了各类线上交易平台的优选入口。国内不少企业和研究机构通过利用微信小程序技术，结合大数据、电子支付等技术，推动了农产品交易的数字化转型。例如，阿里巴巴旗下的农村淘宝和京东的农产品平台，依托于电商平台和物流体系，推动了农产品的线上交易，但这些平台多侧重于零售市场，对于批发市场的研究和应用仍存在一定的局限性。
在学术界，关于农作物批发交易系统的研究主要集中在平台架构、系统性能优化、用户体验等方面。许多研究采用了传统的数据库管理系统和网络框架，以提升系统的可扩展性和稳定性。在平台设计上，Django框架因其高效性和模块化特点，成为实现农产品批发交易系统的常用技术之一。Python作为一种简洁且功能强大的编程语言，与MySQL数据库的结合，能够高效处理大量数据，并保证系统的稳定运行。现有的研究主要聚焦于如何通过这些技术框架提升交易系统的性能和安全性，同时改善用户的操作体验。
尽管国内外在农产品批发交易系统的研究和实践方面取得了一定进展，但目前仍存在着许多挑战。首先，许多现有平台过于注重商品销售与物流配送，忽视了批发市场特有的需求，如大宗交易、价格透明、实时更新等问题。其次，传统的电商平台多侧重于消费者市场，对于批发商和供应链管理的功能尚未充分优化。因此，基于微信小程序的农作物批发交易系统的研究和实现，旨在填补这一空白，提升农产品批发市场的交易效率和管理水平。
总体而言，虽然国内外在农产品交易领域已有不少研究和实践，但针对农作物批发市场的数字化交易系统，仍存在较大的发展空间。通过结合微信小程序的便捷性与传统电子商务平台的成熟经验，未来可以进一步优化农产品批发交易系统，提升交易流程的自动化与透明度，为农业产业链的数字化转型提供更加有效的支持。
1 . 3 论文组成结构
第一章是绪论，本文章的开头部分，对本题目的研究背景和意义及研究现状等一些做文字性的描述。
第二章研究了基于微信小程序的农作物批发交易系统的所采用的开发技术和开发工具。
第三章是系统分析部分，包括系统总体需求描述、功能性角度分析系统需求、非功能性等各个方面分析系统是否可以实现。
第四章是系统设计部分，本文章的重要部分，提供了系统架构的详细设计和一些主要功能模块的设计说明。
第五章是系统的具体实现，介绍系统的各个模块的具体实现。
第六章在前几章的基础上对系统进行测试和运行。
最后对系统进行了认真的总结，以此对未来有一个新的展望。
2开发工具及相关技术介绍
2.1 B/S体系工作原理
B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件，只要用户的浏览器符合要求，就可以使用系统。
B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。
2.2 Django框架介绍
Django是高水准的Python编程语言驱动的一个开源模型．视图，控制器风格的Web应用程序框架，它起源于开源社区。使用这种架构，程序员可以方便、快捷地创建高品质、易维护、数据库驱动的应用程序。这也正是OpenStack的Horizon组件采用这种架构进行设计的主要原因[3]。另外，在Django框架中，还包含许多功能强大的第三方插件，使得Django具有较强的可扩展性[4]。Django 项目源自一个在线新闻 Web 站点，于 2005 年以开源的形式被释放出来。Django 框架的核心组件有：
（1）用于创建模型的对象关系映射；
（2）为最终用户设计较好的管理界面；
（3）URL 设计；
（4）设计者友好的模板语言；
（5）缓存系统。
Django(发音：[`dʒæŋɡəʊ]) 是用python语言写的开源web开发框架(open source web framework)，它鼓励快速开发,并遵循MVC设计。Django遵守BSD版权，初次发布于2005年7月, 并于2008年9月发布了第一个正式版本1.0 。
Django 根据比利时的爵士音乐家Django Reinhardt命名，他是一个吉普赛人，主要以演奏吉它为主，还演奏过小提琴等。
由于Django在近年来的迅速发展，应用越来越广泛，被著名IT开发杂志SD Times评选为2013 SD Times 100，位列"API、库和框架"分类第6位，被认为是该领域的佼佼者。
2.3Vue技术
Vue.js是一款用于构建用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。
Vue.js具备响应式数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。
2.4 MySQL数据库
MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。
MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持用户角色管理、细粒度的权限控制等，保障数据的安全性。
2.5python语言
Python是一种简洁易读、跨平台且功能强大的编程语言。它拥有庞大而活跃的社区，提供了丰富的第三方库和框架，如NumPy、Pandas和Django，使开发人员能够快速构建各种应用程序。Python在数据处理和科学计算方面表现出色，通过相关库和工具，可以进行数据分析、机器学习和科学计算等任务。此外，Python广泛应用于Web开发、自动化脚本、网络爬虫等领域，其多样性使其成为一个全能的编程语言。无论你是初学者还是有经验的开发者，Python的简单语法、跨平台性以及强大的社区支持都能为你提供高效、优雅和可靠的编程体验。总之，Python是一个强大而灵活的编程语言，深受开发人员喜爱，并在各个领域得到广泛应用。
2.6微信开发者工具
微信开发者工具是一款专为小程序开发而设计的应用，它不断改进，提供了便捷的操作方式，并且在开发过程中可以通过微信扫描二维码来访问，从而实现快速、准确的小程序开发和调试。
根据用户的需求，我们将采用不同的屏幕大小来制作小程序。
在完成了视图布置之后，可以通过执行编辑功能，快速更改当前的视图界面。
控制台:方便调试打印输出信息。
将代码上传至腾讯服务器，并在审核过程中填写版本号和备注信息，以确保代码的安全性和准确性。
通过查看资源文件，我们可以快速地调整相关项目的文件目录，从而实现断点调试。
使用远程调试技术，无论是在手机端还是PC端，都能够轻松地进行开发工作。
本地数据存储:显示的是本地存储的数据。
通过使用子父层级结构，我们可以更容易地进行视图调试。
微信的代码体积应该保持在2M 以内，而且在开发过程中，应该严格检查合法域名信息，并且为小程序的后台配置服务器域名。
微信开发者工具已经成为了开发过程中不可或缺的一部分，并且正在不断地改进和完善。
3系统分析
3 .1 可行性分析
在软件开发的过程中，可行性分析是至关重要的，它旨在评估问题的可行性，以便尽可能快地解决，同时也要考虑到不同的解决方案的优势和劣势，以及实施这些方案所带来的经济效益。通过对基于微信小程序的农作物批发交易系统的可行性分析，我们可以从技术、操作和经济三个方面来评估其可行性，从而为其提供有效的支持和保障。
3.1.1 技术可行性
系统采用Python语言、Django框架、小程序和MySQL数据库构建系统具有较高的可行性。Python作为流行的编程语言，具有强大的生态系统和丰富的库支持，适合快速开发和易维护。Django框架提供了快速开发和强大功能，可加快系统搭建速度。小程序是一种流行的移动应用开发平台，提供了便捷的开发和部署支持。而MySQL作为稳定可靠的数据库，能够满足系统的数据存储和管理需求，保证数据安全和稳定性。
3.1.2 经济可行性
基于微信小程序的农作物批发交易系统的开发主要依赖于Django框架、Python编程语言和MySQL数据库，这些技术都具备良好的开源特性，能够有效降低软件许可费用。系统的硬件需求相对较低，主要包括服务器和存储设备。选择云服务提供商可以降低初期投资，并根据实际使用情况灵活调整资源，进一步提升经济效益。
3.1.3 操作可行性
基于微信小程序的农作物批发交易系统在操作可行性方面具备显著优势。系统采用用户友好的界面设计，使得用户能够轻松地进行操作，无需具备专业的技术背景。同时，系统支持多种设备访问，包括电脑、手机和平板等，满足用户在不同场景下的使用需求。此外，系统还提供了详细的操作指南，帮助用户快速掌握使用技巧，解决在使用过程中遇到的问题。因此，基于微信小程序的农作物批发交易系统 在操作层面是完全可行的。
3.2 功能 需求分析
本文研究并实现了基于微信小程序的农作物批发交易系统，采用Django框架、Python编程语言和MySQL数据库，旨在为农产品批发提供一个便捷、安全、高效的交易平台。系统设计涵盖了三个主要用户角色：注册用户、商家用户和管理员。每个角色有不同的功能模块，以满足各自的需求。以下是各角色功能的详细分析。
1.注册用户功能分析：

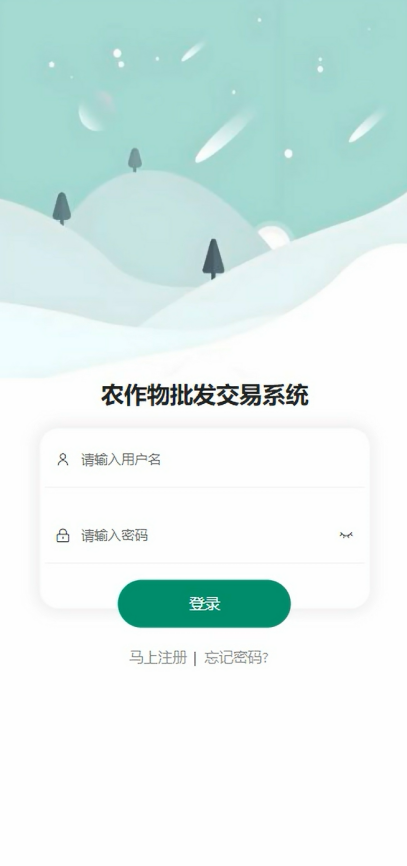

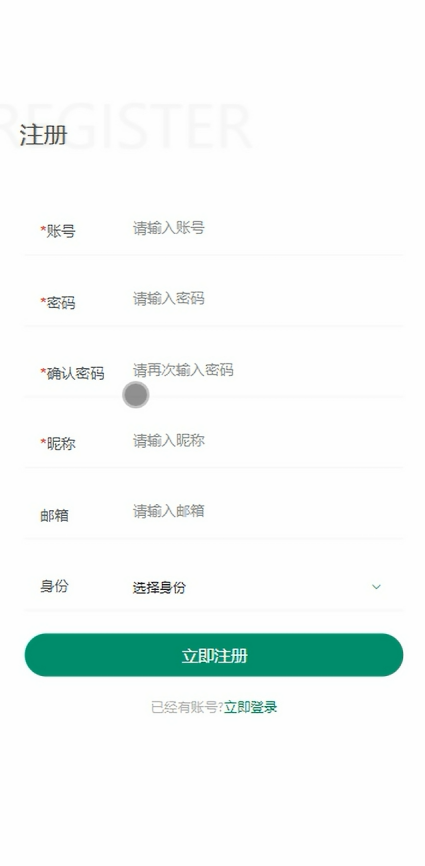

登录注册：用户可以通过微信授权登录或使用账号密码进行注册和登录。系统支持手机号、邮箱等方式的注册，确保用户信息的多样性和安全性。登录后，用户能够享受平台的个性化服务和便捷的购物体验。
首页：首页是用户进入平台后的第一个界面，展示平台的热门商品、农产品资讯、公告等。首页设计简洁直观，便于用户快速浏览和查找需要的农产品，同时能够引导用户关注平台的新动态和促销活动。

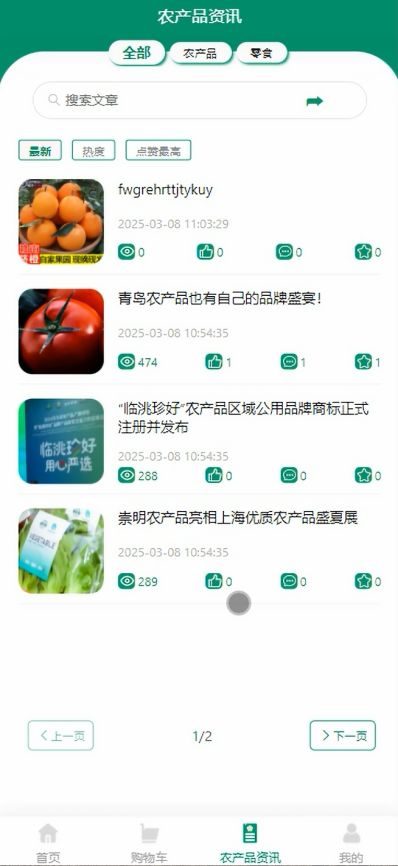

农产品资讯：提供与农产品相关的资讯信息，包括农业行业新闻、产品相关的养殖技术、市场动态等。用户可以浏览这些资讯，帮助他们了解市场趋势，为采购决策提供依据。
网站公告：平台发布的公告包括重要活动信息、系统更新、节假日通知等，用户可以随时查看公告，了解平台最新的运营状况或参与促销活动。

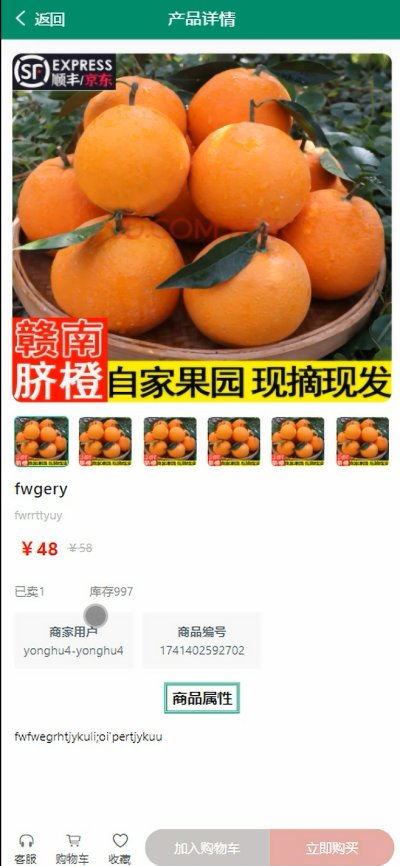

商品中心：用户可以浏览商品中心，查看不同农作物及其详细信息。商品按照类别、产地、价格等多个维度进行分类，便于用户快速查找和筛选所需商品。

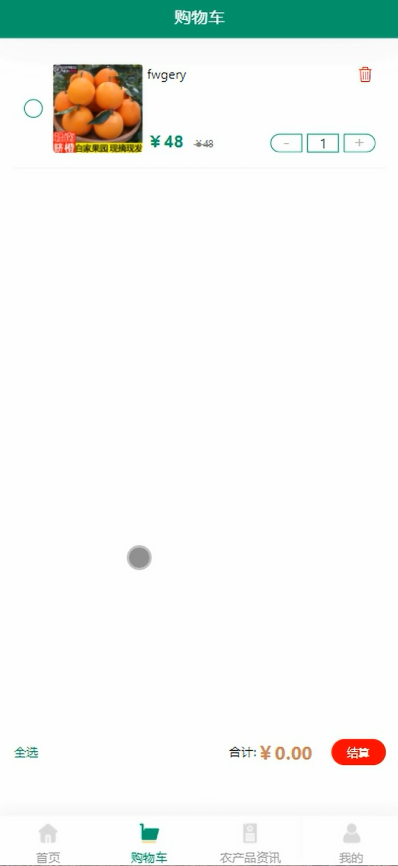

购物车：用户可以将自己心仪的商品加入购物车，便于集中查看并进行批量购买。购物车支持增删商品、调整数量等功能，为用户提供便利的购物体验。

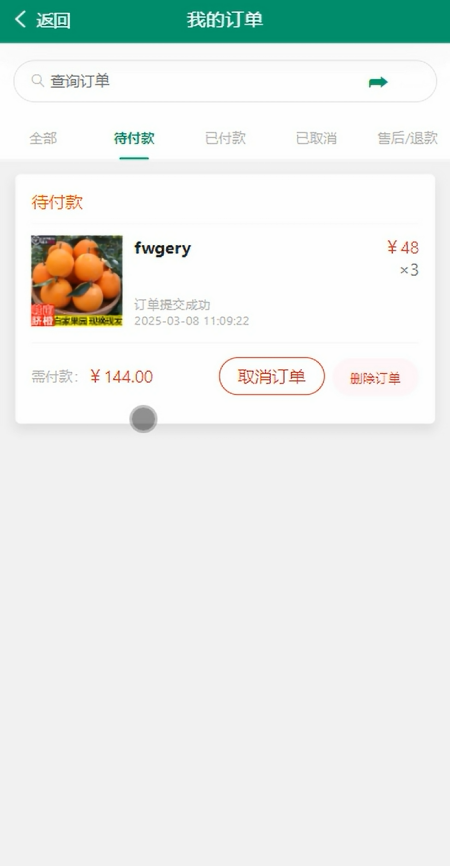

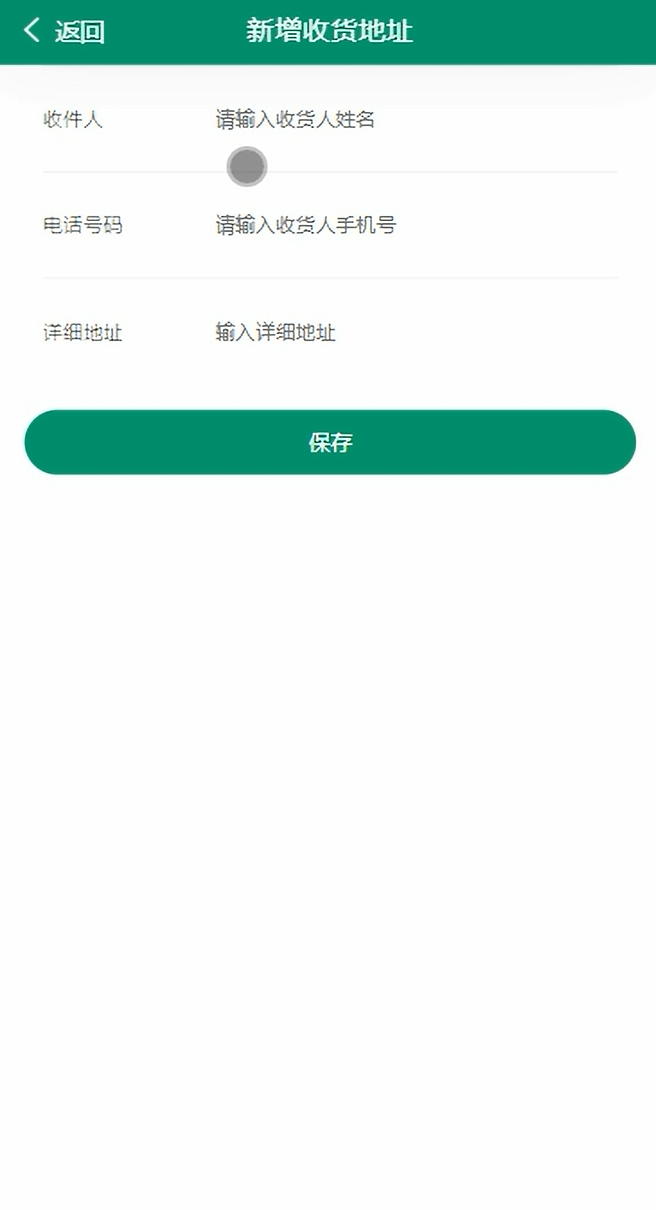

我的：用户个人中心是其管理个人信息的地方，用户可以在此修改个人资料、查看和管理订单、修改收货地址、查看收藏的商品、管理评论等。我的订单模块分为待付款、已付款、已取消、售后/退款等不同状态，方便用户清晰了解订单情况。

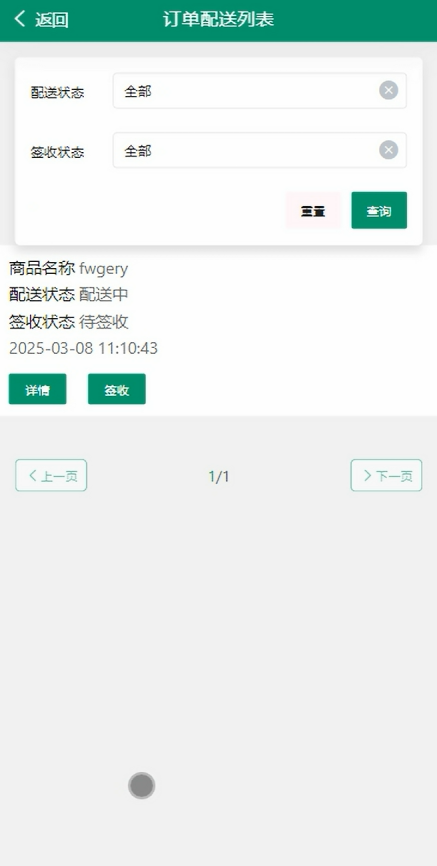

订单配送：在订单支付后，用户能够查看订单的配送进度，包括物流信息、配送时间等，保证订单的透明性和用户的满意度。
2.商家用户功能分析：

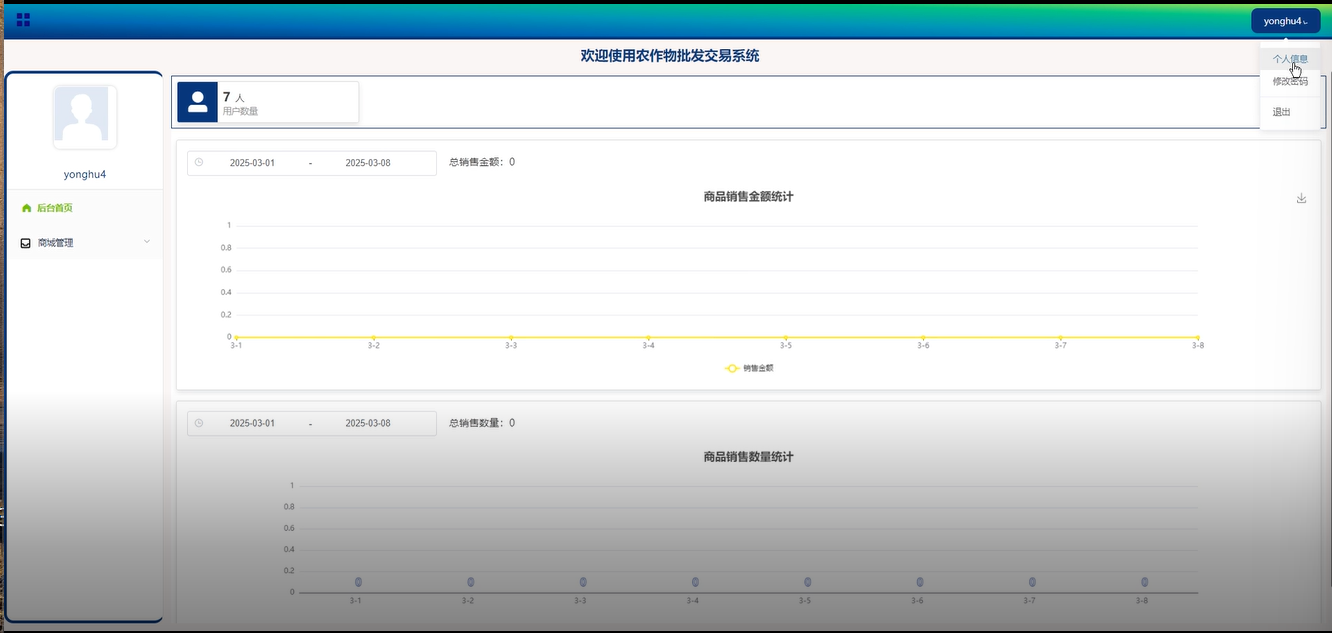

后台首页：商家用户登录后进入的后台首页，展示店铺的运营状况、订单信息、商品销量等重要数据，帮助商家快速了解店铺的运行情况。
商城管理：商家可以管理自己的商品信息，包括商品的添加、编辑、删除，商品价格和库存的更新等。商家还可以根据需求对商品进行分类管理，确保商品的展示和管理有条理。

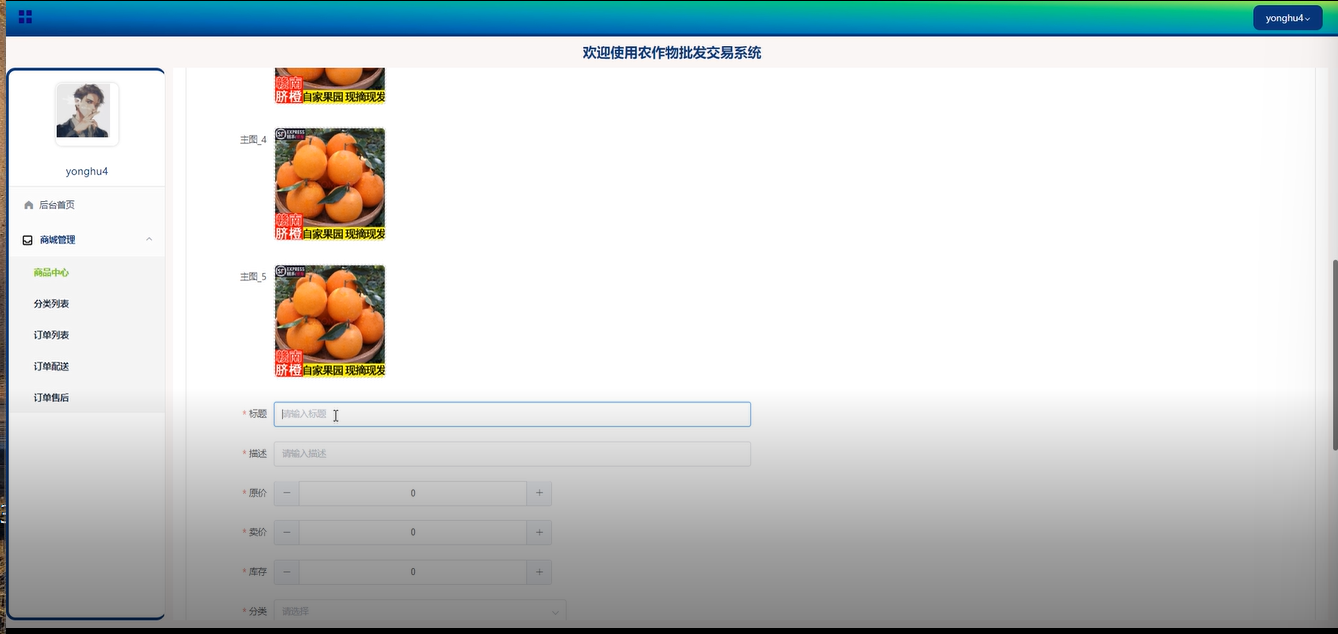

商品中心：商家可以管理商品的详细信息，包括商品名称、价格、描述、图片等内容。此外，商家可设置商品的上下架状态，并实时更新商品的库存数量。
分类列表：商家可以为商品创建分类，并通过分类列表进行商品管理，提升商品展示的条理性和用户浏览的便捷性。
订单列表：商家能够查看所有订单的详细信息，包括用户订单、支付状态、商品详情等。商家可以对订单进行处理，确认发货，标记订单状态，并提供售后服务。
订单配送：商家在后台可以管理订单的配送进度，输入物流信息，跟踪订单的运输情况，确保及时送达。

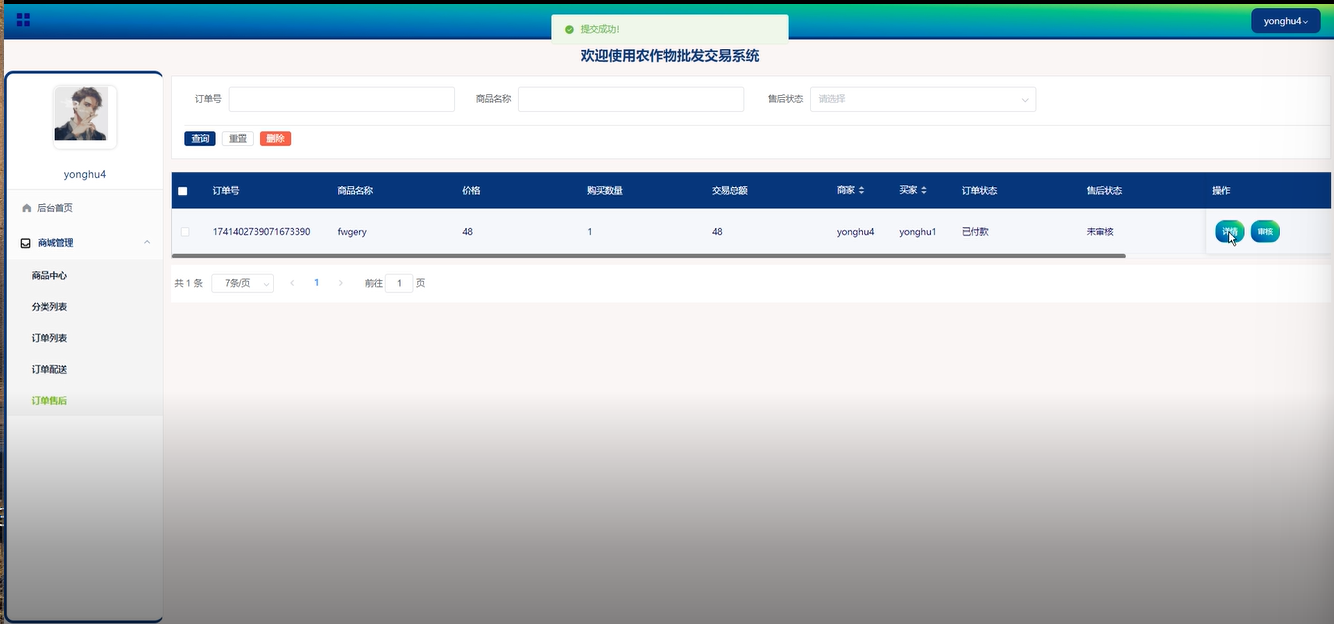

订单售后：商家可以处理售后申请，包括退货、换货、退款等，为用户提供优质的售后服务。
3.管理员功能分析：
后台首页：管理员登录后进入后台首页，首页展示平台的运营数据，包括用户数量、订单数量、商品种类等，以帮助管理员快速掌握平台的整体情况。

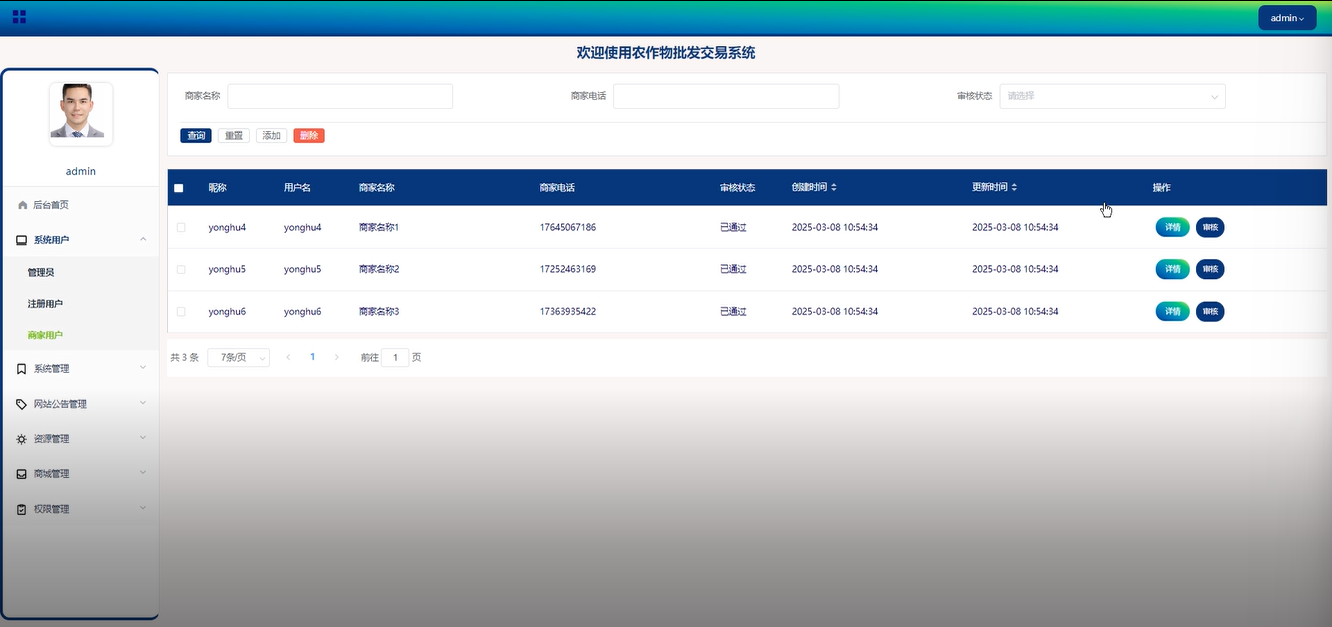

系统用户管理：管理员可以查看和管理系统用户，包括注册用户和商家用户。管理员可以修改用户信息、封禁违规账户、调整用户权限等，确保平台的安全和秩序。
轮播图管理：管理员负责管理网站的轮播图，更新平台首页展示的图片，提升用户的视觉体验和平台的吸引力。轮播图可以展示促销活动、热销商品等。

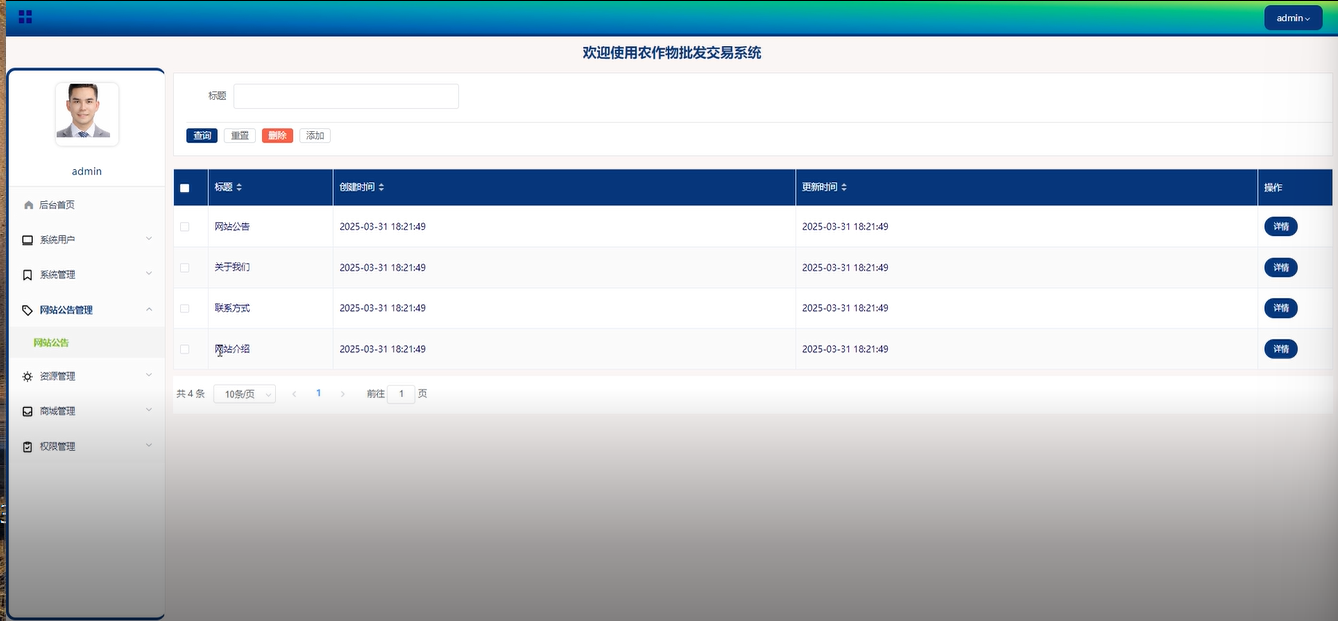

网站公告管理：管理员可以发布、编辑和删除网站公告，确保平台通知及时准确地传达给所有用户，帮助用户了解平台动态、活动信息等。
资源管理：管理员可以管理农产品资讯的发布，编辑和删除资讯内容，确保资讯的真实性和时效性。同时，管理员还可以对资讯进行分类管理，提高用户的阅读体验。
商城管理：管理员可以对平台上的所有商品进行管理，包括商品信息、分类、库存等。此外，管理员还负责管理订单的处理、配送及售后服务，确保平台交易流程的顺畅。
权限管理：权限管理模块允许管理员设置不同角色用户的权限，保证平台操作的安全性和有序性。例如，商家和普通用户不能访问管理员的管理功能，确保平台的管理权限和操作安全。
综上所述，农作物批发交易系统通过完善的功能设计和精确的角色划分，为不同用户提供了便捷的操作界面和高效的服务，满足了农产品批发交易中各方的需求。用户通过该平台能够更好地进行农产品采购、管理和销售，同时平台的管理员也能够高效地管理系统和用户。
根据以上功能需求，得出以下用例图，普通用户用例图如下所示。
图3-1 普通用户用例图
管理员用例图如下所示。
图3-2 管理员用例图
3 .3 系统操作流程
3.3.1信息添加流程
用户登录系统后，选择要添加的信息类型，填写相应的信息表单并提交。系统对信息进行处理，并给予用户反馈结果。用户可以根据需要返回上级页面或继续操作。

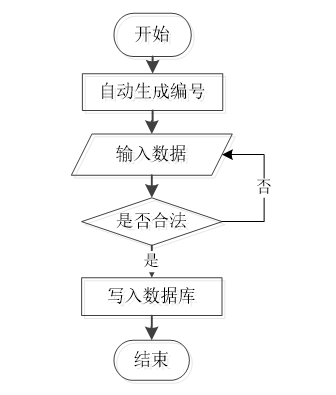

图3-3信息添加流程图
3.3.2 信息删除流程
用户登录系统后，导航至相应的信息管理功能入口。选择要删除的信息，并确认删除操作。系统进行删除处理，并给予用户反馈结果。用户可以根据需要返回上级页面或继续操作。

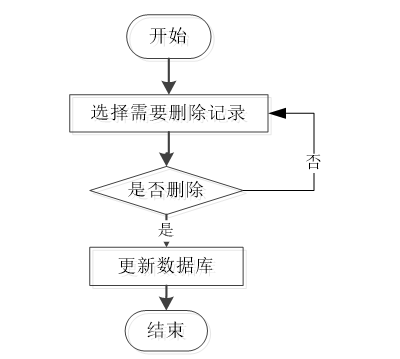

图3-4信息删除流程图
3. 4 本章小结
本章对基于微信小程序的农作物批发交易系统的需求进行了详细分析和总结。用户和管理员各有不同的模块和功能。系统操作流程简单易懂，用户通过登录系统，选择功能入口，填写或选择相应信息，并提交操作。系统进行处理并反馈结果，用户可返回上级页面或继续操作。这些需求分析为后续系统设计和实现提供了基础。
4系统设计
4 .1 系统架构设计
基于微信小程序的农作物批发交易系统的架构设计包括客户端、服务器端、第三方集成、安全性和权限控制、扩展性和性能优化、高可用性和容错性等方面。客户端通过Web浏览器或移动应用程序访问系统，而服务器端负责接收和处理请求，并提供功能和数据。系统采用分层架构，包括表现层、业务逻辑层、数据访问层和数据库。同时，系统需考虑与其他系统的集成、安全性和权限控制、扩展性和性能优化、高可用性和容错性等方面的问题。这样的架构设计将确保系统的稳定性、可扩展性和安全性，为用户提供稳定、高效的使用体验。系统架构图如下图所示。

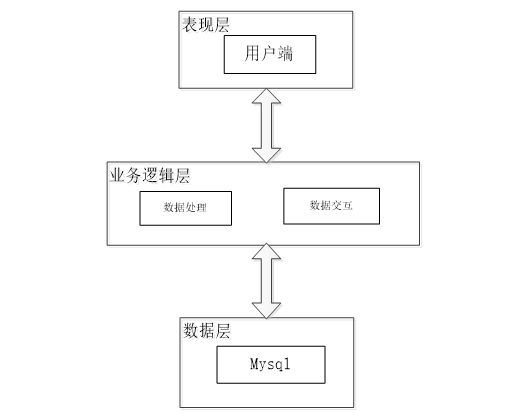

图4-1 系统架构图
4 .2 系统功能结构
系统功能结构是将一个系统的各种功能以有组织、结构化的方式描述和组织的过程。它涉及系统中不同组成部分之间的相互关系和交互作用，以及它们如何协同实现整体目标。系统功能结构对于确保系统正常运行和高效性至关重要。通常，系统功能结构包括功能模块、数据流、控制流和界面等几个方面。功能模块是实现特定功能的基本单元，通过数据流进行信息交换，并受到控制流的调度和控制。数据流描述了系统中信息的传递和处理过程，可以是模块间的数据传输或输入输出之间的数据传递。系统的功能结构图如下所示。

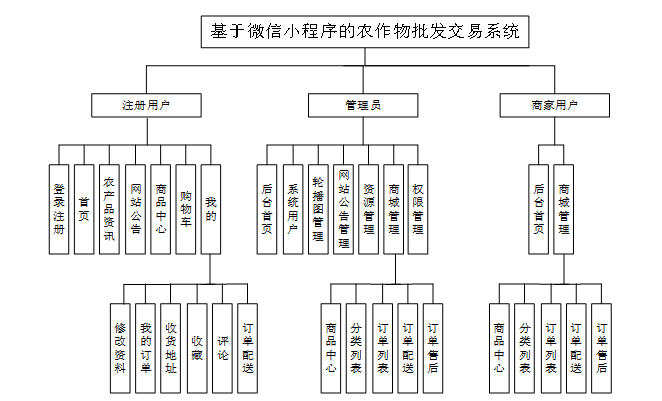

图4-2 系统功能结构图
4 . 3 数据库设计
数据库设计是指在构建和组织数据库系统时，根据实际需求和目标，进行数据模型的设计和规划的过程。它涉及到确定数据库中的表、字段、关系以及约束等方面的设计决策。
4.3.1 数据库实体设计
数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系[8]。在实体设计中，根据需求分析确定系统的核心实体，如用户、角色、权限等，提取实体的主要属性，如用户的ID、姓名、联系方式，名称、类型等，同时定义各实体之间的关系，包括一对一、一对多、多对多等。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。
下面是整个系统中主要的数据库表总E-R实体关系图。

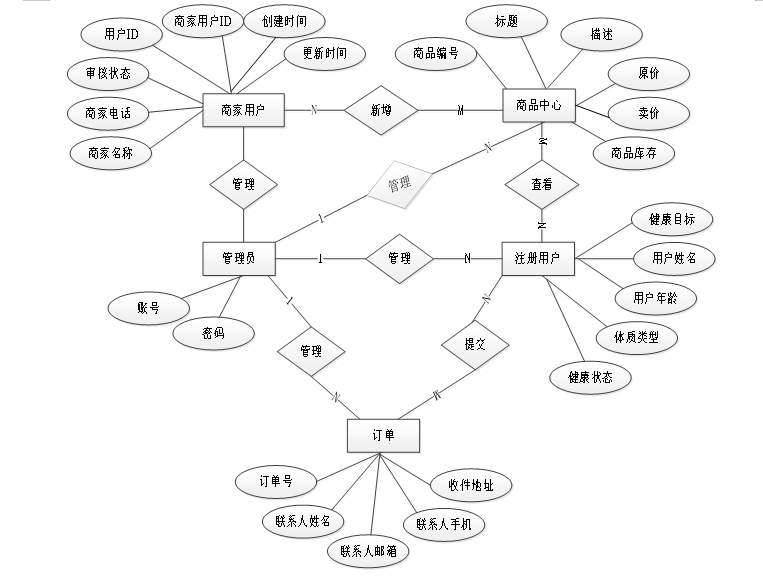

图4-3 系统E-R图
4.3.2 数据库表设计
数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型[9]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。
表 4-1-access_token（登陆访问时长）
|----|-------------|-----------|-------|------|------|------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | token_id | int | | 是 | 是 | 临时访问牌ID |
| 2 | token | varchar | 64 | 否 | 否 | 临时访问牌 |
| 3 | info | text | 65535 | 否 | 否 | 信息 |
| 4 | maxage | int | | 是 | 否 | 最大寿命：默认2小时 |
| 5 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 6 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 7 | user_id | int | | 是 | 否 | 用户编号 |
表 4-2-address（收货地址）
|----|-------------|-----------|-----|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | address_id | int | | 是 | 是 | 收货地址 |
| 2 | name | varchar | 32 | 否 | 否 | 姓名 |
| 3 | phone | varchar | 13 | 否 | 否 | 手机 |
| 4 | postcode | varchar | 8 | 否 | 否 | 邮编 |
| 5 | address | varchar | 255 | 是 | 否 | 地址 |
| 6 | user_id | mediumint | | 是 | 否 | 用户ID |
| 7 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 8 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 9 | default | tinyint | | 是 | 否 | 默认判断 |
表 4-3-article（文章）
|----|-------------|-----------|------------|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | article_id | mediumint | | 是 | 是 | 文章id |
| 2 | title | varchar | 125 | 是 | 是 | 标题 |
| 3 | type | varchar | 64 | 是 | 否 | 文章分类 |
| 4 | hits | int | | 是 | 否 | 点击数 |
| 5 | praise_len | int | | 是 | 否 | 点赞数 |
| 6 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 7 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 8 | source | varchar | 255 | 否 | 否 | 来源 |
| 9 | url | varchar | 255 | 否 | 否 | 来源地址 |
| 10 | tag | varchar | 255 | 否 | 否 | 标签 |
| 11 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 12 | img | varchar | 255 | 否 | 否 | 封面图 |
| 13 | description | text | 65535 | 否 | 否 | 文章描述 |
表 4-4-article_type（文章分类）
|----|-------------|-----------|-------|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | type_id | smallint | | 是 | 是 | 分类ID |
| 2 | display | smallint | | 是 | 否 | 显示顺序 |
| 3 | name | varchar | 16 | 是 | 否 | 分类名称 |
| 4 | father_id | smallint | | 是 | 否 | 上级分类ID |
| 5 | description | varchar | 255 | 否 | 否 | 描述 |
| 6 | icon | text | 65535 | 否 | 否 | 分类图标 |
| 7 | url | varchar | 255 | 否 | 否 | 外链地址 |
| 8 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 9 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-5-auth（用户权限管理）
|----|----------------|-----------|-------|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | auth_id | int | | 是 | 是 | 授权ID |
| 2 | user_group | varchar | 64 | 否 | 否 | 用户组 |
| 3 | mod_name | varchar | 64 | 否 | 否 | 模块名 |
| 4 | table_name | varchar | 64 | 否 | 否 | 表名 |
| 5 | page_title | varchar | 255 | 否 | 否 | 页面标题 |
| 6 | path | varchar | 255 | 否 | 否 | 路由路径 |
| 7 | parent | varchar | 64 | 否 | 否 | 父级菜单 |
| 8 | parent_sort | int | | 是 | 否 | 父级菜单排序 |
| 9 | position | varchar | 32 | 否 | 否 | 位置 |
| 10 | mode | varchar | 32 | 是 | 否 | 跳转方式 |
| 11 | add | tinyint | | 是 | 否 | 是否可增加 |
| 12 | del | tinyint | | 是 | 否 | 是否可删除 |
| 13 | set | tinyint | | 是 | 否 | 是否可修改 |
| 14 | get | tinyint | | 是 | 否 | 是否可查看 |
| 15 | field_add | text | 65535 | 否 | 否 | 添加字段 |
| 16 | field_set | text | 65535 | 否 | 否 | 修改字段 |
| 17 | field_get | text | 65535 | 否 | 否 | 查询字段 |
| 18 | table_nav_name | varchar | 500 | 否 | 否 | 跨表导航名称 |
| 19 | table_nav | varchar | 500 | 否 | 否 | 跨表导航 |
| 20 | option | text | 65535 | 否 | 否 | 配置 |
| 21 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 22 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-6-business_user（商家用户）
|----|-----------------------|-----------|----|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | business_user_id | int | | 是 | 是 | 商家用户ID |
| 2 | merchant_name | varchar | 64 | 否 | 否 | 商家名称 |
| 3 | merchant_phone_number | varchar | 16 | 否 | 否 | 商家电话 |
| 4 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 5 | user_id | int | | 是 | 否 | 用户ID |
| 6 | create_time | datetime | | 是 | 否 | 创建时间 |
| 7 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-7-cart（购物车）
|----|-------------|-----------|-----|------|------|------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | cart_id | int | | 是 | 是 | 购物车ID |
| 2 | title | varchar | 64 | 否 | 否 | 标题 |
| 3 | img | varchar | 255 | 是 | 否 | 图片 |
| 4 | user_id | int | | 是 | 否 | 用户ID |
| 5 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 6 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 7 | state | int | | 是 | 否 | 状态：使用中，已失效 |
| 8 | price | double | | 是 | 否 | 单价 |
| 9 | price_ago | double | | 是 | 否 | 原价 |
| 10 | price_count | double | | 是 | 否 | 总价 |
| 11 | num | int | | 是 | 否 | 数量 |
| 12 | goods_id | mediumint | | 是 | 是 | 商品id |
| 13 | type | varchar | 64 | 是 | 否 | 商品分类 |
| 14 | description | varchar | 255 | 否 | 否 | 描述 |
表 4-8-code_token（验证码）
|----|---------------|-----------|-----|------|------|-------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | code_token_id | int | | 是 | 是 | 验证码ID |
| 2 | token | varchar | 255 | 否 | 否 | 令牌 |
| 3 | code | varchar | 255 | 否 | 否 | 验证码 |
| 4 | expire_time | timestamp | | 是 | 否 | 失效时间 |
| 5 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 6 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-9-collect（收藏）
|----|--------------|-----------|-----|------|------|-------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | collect_id | int | | 是 | 是 | 收藏ID |
| 2 | user_id | int | | 是 | 是 | 收藏人ID |
| 3 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 4 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 5 | source_id | int | | 是 | 否 | 来源ID |
| 6 | title | varchar | 255 | 否 | 否 | 标题 |
| 7 | img | varchar | 255 | 否 | 否 | 封面 |
| 8 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 9 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-10-comment（评论）
|----|--------------|-----------|------------|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | comment_id | int | | 是 | 是 | 评论ID |
| 2 | user_id | int | | 是 | 是 | 评论人ID |
| 3 | reply_to_id | int | | 是 | 否 | 回复评论ID |
| 4 | content | longtext | 4294967295 | 否 | 否 | 内容 |
| 5 | nickname | varchar | 255 | 否 | 否 | 昵称 |
| 6 | avatar | varchar | 255 | 否 | 否 | 头像地址 |
| 7 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 8 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 9 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 10 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 11 | source_id | int | | 是 | 否 | 来源ID |
表 4-11-commodity_center（商品中心）
|----|---------------------|-----------|------------|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | commodity_center_id | int | | 是 | 是 | 商品中心ID |
| 2 | business_user | int | | 否 | 否 | 商家用户 |
| 3 | product_code | varchar | 64 | 否 | 否 | 商品编号 |
| 4 | hits | int | | 是 | 否 | 点击数 |
| 5 | collect_len | int | | 是 | 否 | 收藏数 |
| 6 | comment_len | int | | 是 | 否 | 评论数 |
| 7 | cart_title | varchar | 125 | 否 | 否 | 标题 |
| 8 | cart_img | text | 65535 | 否 | 否 | 封面图 |
| 9 | cart_description | varchar | 255 | 否 | 否 | 描述 |
| 10 | cart_price_ago | double | | 是 | 否 | 原价 |
| 11 | cart_price | double | | 是 | 否 | 卖价 |
| 12 | cart_inventory | int | | 是 | 否 | 商品库存 |
| 13 | cart_type | varchar | 64 | 是 | 否 | 商品分类 |
| 14 | cart_content | longtext | 4294967295 | 否 | 否 | 正文 |
| 15 | cart_img_1 | text | 65535 | 否 | 否 | 主图1 |
| 16 | cart_img_2 | text | 65535 | 否 | 否 | 主图2 |
| 17 | cart_img_3 | text | 65535 | 否 | 否 | 主图3 |
| 18 | cart_img_4 | text | 65535 | 否 | 否 | 主图4 |
| 19 | cart_img_5 | text | 65535 | 否 | 否 | 主图5 |
| 20 | create_time | datetime | | 是 | 否 | 创建时间 |
| 21 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-12-goods（商品信息）
|----|-----------------|-----------|------------|------|------|----------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | goods_id | mediumint | | 是 | 是 | 产品ID |
| 2 | title | varchar | 125 | 否 | 否 | 标题 |
| 3 | img | text | 65535 | 否 | 否 | 封面图：用于显示于产品列表页 |
| 4 | description | varchar | 255 | 否 | 否 | 描述 |
| 5 | price_ago | double | | 是 | 否 | 原价 |
| 6 | price | double | | 是 | 否 | 卖价 |
| 7 | sales | int | | 是 | 否 | 销量 |
| 8 | inventory | int | | 是 | 否 | 商品库存 |
| 9 | type | varchar | 64 | 是 | 否 | 商品分类 |
| 10 | hits | int | | 是 | 否 | 点击量 |
| 11 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 12 | img_1 | text | 65535 | 否 | 否 | 主图1 |
| 13 | img_2 | text | 65535 | 否 | 否 | 主图2 |
| 14 | img_3 | text | 65535 | 否 | 否 | 主图3 |
| 15 | img_4 | text | 65535 | 否 | 否 | 主图4 |
| 16 | img_5 | text | 65535 | 否 | 否 | 主图5 |
| 17 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 18 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 19 | customize_field | text | 65535 | 否 | 否 | 自定义字段 |
| 20 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 21 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 22 | source_id | int | | 是 | 否 | 来源ID |
| 23 | user_id | int | | 否 | 否 | 添加人 |
表 4-13-goods_type（商品类型）
|----|--------------|-----------|-----|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | type_id | int | | 是 | 是 | 商品分类ID |
| 2 | father_id | smallint | | 是 | 否 | 上级分类ID |
| 3 | name | varchar | 255 | 否 | 否 | 商品名称 |
| 4 | desc | varchar | 255 | 否 | 否 | 描述 |
| 5 | icon | varchar | 255 | 否 | 否 | 图标 |
| 6 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 7 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 8 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 9 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-14-hits（用户点击）
|----|--------------|-----------|-----|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | hits_id | int | | 是 | 是 | 点赞ID |
| 2 | user_id | int | | 是 | 否 | 点赞人 |
| 3 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 4 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int | | 是 | 否 | 来源ID |
表 4-15-logistics_delivery（物流配送）
|----|--------------------------|-----------|-----|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | logistics_delivery_id | int | | 是 | 是 | 物流配送ID |
| 2 | order_number | varchar | 64 | 否 | 否 | 订单号 |
| 3 | product_name | varchar | 64 | 否 | 否 | 商品名称 |
| 4 | purchase_quantity | varchar | 64 | 否 | 否 | 购买数量 |
| 5 | total_transaction_amount | double | | 否 | 否 | 交易总额 |
| 6 | the_date_of_issuance | date | | 否 | 否 | 发货日期 |
| 7 | delivery_number | varchar | 30 | 否 | 否 | 配送订单 |
| 8 | ordinary_users | int | | 否 | 否 | 普通用户 |
| 9 | shipping_address | varchar | 64 | 否 | 否 | 收货地址 |
| 10 | delivery_status | varchar | 64 | 否 | 否 | 配送状态 |
| 11 | signing_status | varchar | 64 | 否 | 否 | 签收状态 |
| 12 | recommend | int | | 是 | 否 | 智能推荐 |
| 13 | contact_name | varchar | 255 | 否 | 否 | 联系人名字 |
| 14 | merchant_id | int | | 否 | 否 | 商家id |
| 15 | create_time | datetime | | 是 | 否 | 创建时间 |
| 16 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-16-notice（公告）
|----|-------------|-----------|------------|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | notice_id | mediumint | | 是 | 是 | 公告ID |
| 2 | title | varchar | 125 | 是 | 否 | 标题 |
| 3 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 4 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 5 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-17-order（订单）
|----|-----------------|-----------|-------|------|------|--------------------------------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | order_id | int | | 是 | 是 | 订单ID |
| 2 | order_number | varchar | 64 | 否 | 否 | 订单号 |
| 3 | goods_id | mediumint | | 是 | 是 | 商品ID |
| 4 | title | varchar | 255 | 否 | 否 | 商品标题 |
| 5 | img | varchar | 255 | 否 | 否 | 商品图片 |
| 6 | price | double | | 是 | 否 | 价格 |
| 7 | price_ago | double | | 是 | 否 | 原价 |
| 8 | num | int | | 是 | 否 | 数量 |
| 9 | price_count | double | | 是 | 否 | 总价 |
| 10 | norms | varchar | 255 | 否 | 否 | 规格 |
| 11 | type | varchar | 64 | 是 | 否 | 商品分类 |
| 12 | contact_name | varchar | 32 | 否 | 否 | 联系人姓名 |
| 13 | contact_email | varchar | 125 | 否 | 否 | 联系人邮箱 |
| 14 | contact_phone | varchar | 11 | 否 | 否 | 联系人手机 |
| 15 | contact_address | varchar | 255 | 否 | 否 | 收件地址 |
| 16 | postal_code | varchar | 9 | 否 | 否 | 邮政编码 |
| 17 | user_id | int | | 是 | 否 | 买家ID |
| 18 | merchant_id | mediumint | | 是 | 否 | 商家ID |
| 19 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 20 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 21 | description | varchar | 255 | 否 | 否 | 描述 |
| 22 | state | varchar | 16 | 是 | 否 | 订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成 |
| 23 | remark | text | 65535 | 否 | 否 | 订单备注 |
| 24 | delivery_state | varchar | 16 | 否 | 否 | 发货状态：未配送，已配送 |
| 25 | vip_discount | double | | 否 | 否 | 折扣 |

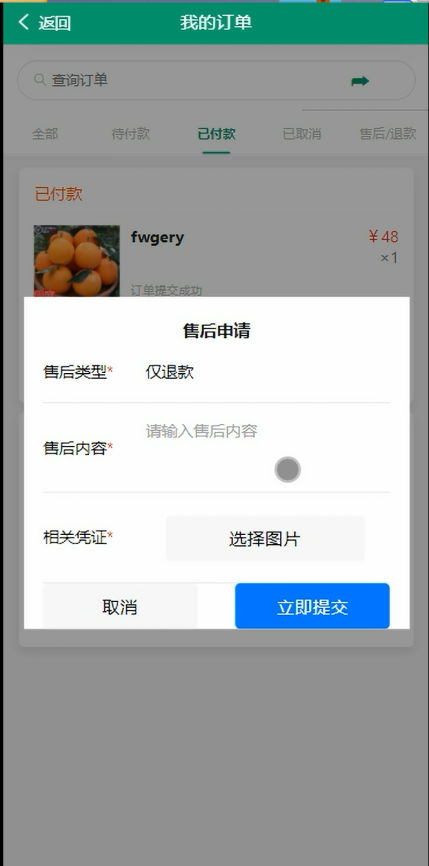

表 4-18-order_after_sale（订单售后）
|----|---------------------|-----------|------|------|------|--------------------------------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | order_after_sale_id | int | | 是 | 是 | 订单售后ID |
| 2 | order_id | int | | 是 | 否 | 订单ID |
| 3 | order_number | varchar | 64 | 否 | 否 | 订单号 |
| 4 | goods_id | mediumint | | 是 | 否 | 商品id |
| 5 | title | varchar | 255 | 否 | 否 | 商品标题 |
| 6 | price | double | | 是 | 否 | 价格 |
| 7 | price_ago | double | | 是 | 否 | 原价 |
| 8 | num | int | | 是 | 否 | 数量 |
| 9 | price_count | double | | 是 | 否 | 总价 |
| 10 | user_id | int | | 是 | 否 | 买家ID |
| 11 | merchant_id | mediumint | | 是 | 否 | 商家ID |
| 12 | state | varchar | 16 | 是 | 否 | 订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成 |
| 13 | after_state | varchar | 16 | 否 | 否 | 售后状态：未审核，未通过，已通过 |
| 14 | after_state_reply | varchar | 255 | 否 | 否 | 售后回复 |
| 15 | type | varchar | 255 | 否 | 否 | 售后类型 |
| 16 | content_desc | varchar | 255 | 否 | 否 | 售后内容 |
| 17 | imgs | varchar | 1000 | 否 | 否 | 售后凭证 |
| 18 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 19 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-19-praise（点赞）
|----|--------------|-----------|-----|------|------|----------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | praise_id | int | | 是 | 是 | 点赞ID |
| 2 | user_id | int | | 是 | 是 | 点赞人 |
| 3 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 4 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int | | 是 | 否 | 来源ID |
| 8 | status | tinyint | | 是 | 否 | 点赞状态:1为点赞，0已取消 |
表 4-20-registered_user（注册用户）
|----|---------------------|-----------|----|------|------|--------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | registered_user_id | int | | 是 | 是 | 注册用户ID |
| 2 | user_name | varchar | 64 | 否 | 否 | 用户姓名 |
| 3 | user_gender | varchar | 64 | 否 | 否 | 用户性别 |
| 4 | contact_information | varchar | 16 | 否 | 否 | 联系方式 |
| 5 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 6 | user_id | int | | 是 | 否 | 用户ID |
| 7 | create_time | datetime | | 是 | 否 | 创建时间 |
| 8 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-21-schedule（日程管理）
|----|----------------|----------|-----|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | schedule_id | smallint | | 是 | 是 | 日程ID |
| 2 | content | varchar | 255 | 否 | 否 | 日程内容 |
| 3 | scheduled_time | datetime | | 否 | 否 | 计划时间 |
| 4 | user_id | int | | 是 | 否 | 用户ID |
| 5 | create_time | datetime | | 否 | 否 | 创建时间 |
| 6 | update_time | datetime | | 否 | 否 | 更新时间 |
表 4-22-score（评分）
|----|--------------|-----------|-----|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | score_id | int | | 是 | 是 | 评分ID |
| 2 | user_id | int | | 是 | 否 | 评分人 |
| 3 | nickname | varchar | 64 | 否 | 否 | 昵称 |
| 4 | score_num | double | | 是 | 否 | 评分 |
| 5 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 6 | update_time | timestamp | | 是 | 否 | 更新时间 |
| 7 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 8 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 9 | source_id | int | | 是 | 否 | 来源ID |
表 4-23-slides（轮播图）
|----|-------------|-----------|-----|------|------|-------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | slides_id | int | | 是 | 是 | 轮播图ID |
| 2 | title | varchar | 64 | 否 | 否 | 标题 |
| 3 | content | varchar | 255 | 否 | 否 | 内容 |
| 4 | url | varchar | 255 | 否 | 否 | 链接 |
| 5 | img | varchar | 255 | 否 | 否 | 轮播图 |
| 6 | hits | int | | 是 | 否 | 点击量 |
| 7 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 8 | update_time | timestamp | | 是 | 否 | 更新时间 |
表 4-24-upload（文件上传）
|----|-----------|---------|-----|------|------|------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | upload_id | int | | 是 | 是 | 上传ID |
| 2 | name | varchar | 64 | 否 | 否 | 文件名 |
| 3 | path | varchar | 255 | 否 | 否 | 访问路径 |
| 4 | file | varchar | 255 | 否 | 否 | 文件路径 |
| 5 | display | varchar | 255 | 否 | 否 | 显示顺序 |
| 6 | father_id | int | | 否 | 否 | 父级ID |
| 7 | dir | varchar | 255 | 否 | 否 | 文件夹 |
| 8 | type | varchar | 32 | 否 | 否 | 文件类型 |
表 4-25-user（用户账户）
|----|-------------|-----------|-----|------|------|-----------------------------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | user_id | int | | 是 | 是 | 用户ID |
| 2 | state | smallint | | 是 | 否 | 账户状态：(1可用|2异常|3已冻结|4已注销) |
| 3 | user_group | varchar | 32 | 否 | 否 | 所在用户组 |
| 4 | login_time | timestamp | | 是 | 否 | 上次登录时间 |
| 5 | phone | varchar | 11 | 否 | 否 | 手机号码 |
| 6 | phone_state | smallint | | 是 | 否 | 手机认证：(0未认证|1审核中|2已认证) |
| 7 | username | varchar | 16 | 是 | 否 | 用户名 |
| 8 | nickname | varchar | 16 | 否 | 否 | 昵称 |
| 9 | password | varchar | 64 | 是 | 否 | 密码 |
| 10 | email | varchar | 64 | 否 | 否 | 邮箱 |
| 11 | email_state | smallint | | 是 | 否 | 邮箱认证：(0未认证|1审核中|2已认证) |
| 12 | avatar | varchar | 255 | 否 | 否 | 头像地址 |
| 13 | open_id | varchar | 255 | 否 | 否 | 针对获取用户信息字段 |
| 14 | create_time | timestamp | | 是 | 否 | 创建时间 |
表 4-26-user_group（用户组）
|----|--------------|-----------|-----|------|------|-------|
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | group_id | mediumint | | 是 | 是 | 用户组ID |
| 2 | display | smallint | | 是 | 否 | 显示顺序 |
| 3 | name | varchar | 16 | 是 | 否 | 名称 |
| 4 | description | varchar | 255 | 否 | 否 | 描述 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int | | 是 | 否 | 来源ID |
| 8 | register | smallint | | 否 | 否 | 注册位置 |
| 9 | create_time | timestamp | | 是 | 否 | 创建时间 |
| 10 | update_time | timestamp | | 是 | 否 | 更新时间 |
5系统实现
基于微信小程序的农作物批发交易系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从基于微信小程序的农作物批发交易系统界面实现、业务逻辑实现这两部分进行介绍。
5 .1 普通用户 功能模块
5.1.1 注册界面
注册模块满足普通用户两部分，当普通用户想要进行资料相关信息的查询管理的时候，就必须进行登录，如果没有账号的话，在登录界面，点击"注册"按钮就会跳转到注册的界面，根据提示填写好注册信息，添加提交，注册的信息在数据库中就添加完成了，然后再输入填写好的账号和密码进行登录，其注册主界面展示如下图所示。
图5-1普通用户注册界面图
5.1.2 登录界面
基于微信小程序的农作物批发交易系统中的普通用户是可以通过自己的账户名和密码进行登录的，当普通用户输入完整的自己的账户名和密码信息并点击"登录"按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的普通用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于微信小程序的农作物批发交易系统的首页中；否则将会提示相应错误信息，普通用户登录界面如下图所示。
图5-2普通用户登录界面图
登录代码：
def Login(self, ctx):
print("===================登录=====================")
ret = {
"error": {
"code": 70000,
"message": "账户不存在",
}
}
body = ctx.body
password = md5hash(body["password"]) or ""
obj = service_select("user").Get_obj(
{"username": body["username"]}, {"like": False}
)
if obj:
user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})
if user_group and user_group['source_table'] != '':
user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']}, {"like": False})
if user_obj['examine_state'] == '未通过':
ret = {
"error": {
"code": 70000,
"message": "账户未通过审核",
}
}
return ret
if user_obj['examine_state'] == '未审核':
ret = {
"error": {
"code": 70000,
"message": "账户未审核",
}
}
return ret
if obj["state"] == 1:
if obj["password"] == password:
timeout = timezone.now()
timestamp = int(time.mktime(timeout.timetuple())) * 1000
token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))
ctx.request.session[token] = obj["user_id"]
service_select("access_token").Add(
{"token": token, "user_id": obj["user_id"]}
)
obj["token"] = token
ret = {
"result": {"obj": obj}
}
else:
ret = {
"error": {
"code": 70000,
"message": "密码错误",
}
}
else:
ret = {
"error": {
"code": 70000,
"message": "用户账户不可用，请联系管理员",
}
}
return ctx.response(json.dumps(ret, ensure_ascii=False))
5.1.3 首页界面
首页是系统的主界面，展示平台的核心内容，包括轮播图、农产品资讯等，用户可以通过首页快速访问各个功能模块，还可以根据关键词搜索相关内容，首页界面如下图所示。
图5-3首页界面图
5.1.4农产品资讯界面
点击系统导航栏上的"农产品资讯"菜单按钮，将进入农产品资讯列表，用户可以查看系统发布的所有农产品资讯内容。点击某农产品资讯后进入详情页，可以查看该资讯的详细内容，用户可以点赞、收藏、评论等。农产品资讯页面如图5-4所示。
图5-4农产品资讯界面图
5.1.5商品中心模块
用户点击首页"商品中心"按钮，会进入产品展示列表，支持通过产品名称进行搜索和筛选产品分类，用户点击可查看产品详情，包括名称、价格、库存、图片、详细描述等，用户可以进行加入购物车、立即购买、、咨询客服、评论、收藏等操作，点击"加入购物车"，用户可以将选中的产品添加到购物车，方便统一结算，并可在购物车中修改商品数量或删除商品。点击"立即购买"可以跳转到订单页面，用户可以选择支付。产品展示列表界面如下图5-5所示。产品详情界面如下图5-6所示。
图5-5产品展示列表界面图
图5-6产品详情界面图
5.1.6我的界面
点击系统导航栏"我的"，用户可以在此修改个人资料、查看和管理订单、新增和修改收货地址、查看订单的配送进度、查看收藏的商品、管理评论等。我的订单模块分为待付款、已付款、已取消、售后/退款等不同状态，方便用户清晰了解订单情况。购物车界面如下图5-7所示。我的订单界面如下图5-8所示。新增收货地址界面如下图5-9所示。售后申请界面如下图5-10所示。订单配送列表界面如下图5-11所示。
图5-7购物车界面图
图5-8我的订单界面图
图5-9新增收货地址界面图
图5-10售后申请界面图
图5-11订单配送列表界面图
5.2管理员功能模块
5.2.1后台首页界面
管理员登录进入后台首页，可以查看商品销售金额统计、商品销售数量统计等统计图，以便于了解销售情况。后台首页界面如下图所示。
图5-12后台首页界面图
5.2.2用户管理界面
管理员可以管理系统的普通用户，包括添加新用户、编辑用户信息、修改用户信息等操作，以确保系统的权限管理和安全性。用户管理界面如下图所示。
图5-13用户管理界面图
5.2.6 资源管理界面
管理员点击"资源管理"菜单，管理员可以上传、编辑或删除系统的资源，如文章、图片、视频等。这些资源可用于农产品资讯模块的展示。管理员还可以对资讯进行分类和标签化，方便用户查找和使用，界面如下图所示。
图5-14资源管理界面图
5.2.7轮播图管理界面
管理员可以管理网站的轮播图，包括添加、编辑和删除轮播图内容，以吸引用户注意和提升网站视觉效果。界面如下图所示。
图5-15轮播图管理界面图
5.2.8网站公告管理界面
管理员可以发布和管理网站公告，确保用户及时获取网站的最新动态和重要通知。界面如下图所示。
图5-16网站公告管理界面图
5. 3商家用户 功能实现
5.3.1 后台首页界面
商家用户登录进入后台首页，可以查看商品销售金额统计、商品销售数量统计等统计图，以便于了解销售情况。后台首页界面如下图5-17所示。
图5-17后台首页界面图
5.3.2 商城管理界面
商家用户点击"商城管理"这一菜单会显示商品中心、分类列表、订单列表、订单配送、订单售后五个子菜单，点击"商品中心"可以查看商品信息和用户评论，可以添加新的商品信息，还可以进行查询、重置、删除等操作。点击"订单列表"商家用户可以查看所有订单，包括订单状态、商品信息、用户信息等，并可根据需要进行订单的处理。点击"订单配送"商家用户可以在后台可以管理订单的配送进度，输入物流信息，跟踪订单的运输情况。点击"订单售后"商家用户可以查看和审核用户提交的订单售后申请。商品中心添加界面如下图5-18所示。订单列表界面如下图5-19所示。订单售后界面如下图5-20所示。
图5-18商品中心添加界面图
图5-19订单信息列表界面图
图5-20订单售后列表界面图
6 系统测试
6.1 测试目的
测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。
6.2测试方法
在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。
常见的测试用例包括功能测试用例、边界测试用例和异常测试用例[10]。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。
在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。
6 . 3 测试 内容
表6-1用户注册登录测试表
用户注册登录测试用例：
|---------|-------------|-----------------------------------------------|-------------|----------|------|
| 用例说明 | 测试目的 | 测试步骤 | 预期结果 | 输出结果 | 通过情况 |
| 用户注册、登录 | 测试用户正确注册、登录 | 在首页界面注册一个新用户，按规定输入合理的注册信息，提交。 用户在登录界面输入账户密码登录 | 用户注册成功，登录成功 | 结果输出符合预期 | 通过 |
表6-2购买商品测试表
购买商品用例：
|------|------------|---------------------------------------|-----------------|----------|------|
| 用例说明 | 测试目的 | 测试步骤 | 预期结果 | 输出结果 | 通过情况 |
| 购买商品 | 测试用户购买商品功能 | 在首页点击商品中心，进入详情页； 点击"立即购买"，输入相关信息后点击提交 | 用户购买商品成功，生成订单列表 | 结果输出符合预期 | 通过 |
web后台端上管理员发布网站公告功能测试：
表6-3web后台端上管理员发布网站公告功能测试用例表
|---------------|-----------|--------------|----------------------------------|-----------|------|
| 测试名称 | 测试功能 | 操作 | 操作过程 | 预期结果 | 测试结果 |
| 管理员发布网站公告功能测试 | 添加网站公告的情况 | 输入新网站公告的基本信息 | 后台选择"网站公告管理"菜单后，填写新公告信息后点击"提交"按钮 | 新网站公告发布成功 | 正确 |
6 . 4 测试结果
通过编写了基于微信小程序的农作物批发交易系统的测试用例，已经检测完毕了6章节中的3大模块，它为基于微信小程序的农作物批发交易系统系统的后期推广运营提供了强力的技术支撑。
结 论
本论文设计并实现了基于微信小程序的农作物批发交易系统，采用了Django框架、Python编程语言和MySQL数据库，系统能够有效满足农产品批发市场中用户、商家及管理员的需求。通过对系统各模块的详细设计与实现，平台成功提供了注册用户、商家用户和管理员不同角色的功能支持，包括商品浏览、购物车、订单管理、商品管理、订单处理、权限管理等关键功能。
系统通过微信小程序这一便捷的入口，为用户提供了灵活的操作体验，突破了传统PC端交易的局限，实现了农产品批发交易的数字化与便捷化。商家用户可以通过平台管理商品、处理订单和提供售后服务，提升了交易的效率和准确性；管理员则通过后台管理功能，对用户、商品、订单等进行全面的管理与监控，确保了系统的顺畅运行。
此外，系统在设计过程中注重了安全性、扩展性与用户体验，借助Django强大的后台管理能力，结合微信小程序的优势，实现了交易流程的高效性与灵活性。随着平台功能的不断优化和用户需求的多样化，系统在未来具备较大的发展潜力，能够为农产品批发市场的数字化转型提供更加有力的支持。
总体而言，基于微信小程序的农作物批发交易系统的设计与实现，不仅提高了农产品批发交易的效率，还为相关领域的小程序开发提供了可行的技术解决方案。未来，随着技术的不断进步和市场需求的变化，系统有望实现更多功能的拓展，进一步提升用户体验，并推动农产品行业的线上交易发展。
参考文献
- 郦昕昕.基于B/S模式的人事管理系统设计与实现[J].集成电路应用,2024,41(05):246-247.DOI:10.19339/j.issn.1674-2583.2024.05.112.
- 赵惠.基于B/S模式的实验室管理系统设计和实现[J].中国新通信,2023,25(21):72-74.
- 曹雪朋.基于Django的数据分析系统设计与实现[J].信息与电脑(理论版),2023,35(15):141-143.
- 郭显娥.Django实现ORM模型数据查询优化[J].山西大同大学学报(自然科学版),2019,35(03):27-31+36.
- 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
- 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
- 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
- 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
- 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
- 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
- 杜泽楷.农产品电子商务网站的Django应用与开发[J].农业产业化,2024,(11):51-54.
- 秦洪新,刘丽,成爱民,等.贵州农产品交易云网站设计与实现[J].福建电脑,2021,37(10):107-109.
- 李蕊岑.基于SSM的果鲜生活农产品网站的设计与实现[J].现代信息科技,2020,4(19):78-80+83.
- 姚岑.荆州市农产品电子商务发展现状及对策研究[J].安徽农业科学,2022,50(09):218-221.
- M D A ,Sahar B .Using the B/S Model to Design and Implement Online Shopping System for Gulf Brands[J].Sustainability,2022,14(6):3176-3176.
- Cai Z ,Liu Y ,Gan Y , et al.Design and Implementation of Online Mall System based on Java Web[J].International Journal of Performability Engineering,2019,15(12):3237-3244.
- Wang Y ,Zhu Y ,Zhang Z , et al.Design of Hybrid Recommendation Algorithm in Online Shopping System[J].Journal of New Media,2021,3(4):119-128.
- 秦洪新,徐明,成爱民,等.贵州农产品交易网站的开发与设计[J].福建电脑,2021,37(08):90-92.
- 郑紫文,马德新.我国农产品网络营销发展现状及对策[J].乡村科技,2021,12(06):83-84.
- 张婷婷.互联网时代下的农产品市场营销策略[J].粮食科技与经济,2020,45(08):58-59.
致谢
在这篇论文的撰写过程中，我深感"砥砺前行，勇往直前"的道理。正如成语所说，"千里之行，始于足下"。无论面对多么艰难的挑战，只要我们保持坚定的信念和努力的态度，就能够攻克困难，实现自己的目标。
同时，我们也要明白"世上无难事，只怕有心人"的道理。通过不断学习和积累知识，我们能够拓展自己的视野，提升自己的能力。正如一句古训所说："读书破万卷，下笔如有神"，只有通过不断学习和锤炼才能够成为真正的专家和领导者。
在攻克困难的过程中，我们也要保持"与时俱进"的意识。正如成语所说："时不我待"。在一个日新月异的时代，只有跟上时代的步伐，不断更新自己的知识和技能，才能立于不败之地。
最后，我要引用一句励志的名言："成功源于自信，自信源于经验，经验源于失败"。在追求梦想的道路上，我们可能会遇到许多挫折和失败，但正是通过这些经历，我们能够积累宝贵的经验，提升自己的能力，并最终实现自己的目标。
在本文的写作过程中，这些励志的成语和名言一直激励着我，让我坚持不懈，追求卓越。希望这些励志的言辞也能够激励和鼓舞其他人，在追逐自己的梦想的道路上勇往直前，不断超越自我！
点赞+收藏+关注 →私信领取本源代码、数据库
