关键字：安全启动、签名、OTP
1. 引言
官方WIKI中对安全启动的描述比较晦涩难懂，客户常常不能很好地理解如何开启安全启动。
本篇应用笔记将以尽量简洁的语言介绍如何基于Developer Package来开启这一功能。
2. 基本概念
所谓安全启动，通常包含两个层面的安全保证：
- 签名的安全保证：就是确保运行在板子上的软件是被特定用户授权过的软件，如果篡改过的
软件或者其他调试软件在没有获取用户签名的情况下，是不能运行在板子上的。
- 加密的安全保证：这是一个更高的安全启动，就是软件被加密了，板子上运行的软件是不能
被外界看到的，同时没有签名他们也不能运行未经签名的软件。目前MP15x只支持签名的安全保
证。
3. 硬件需求

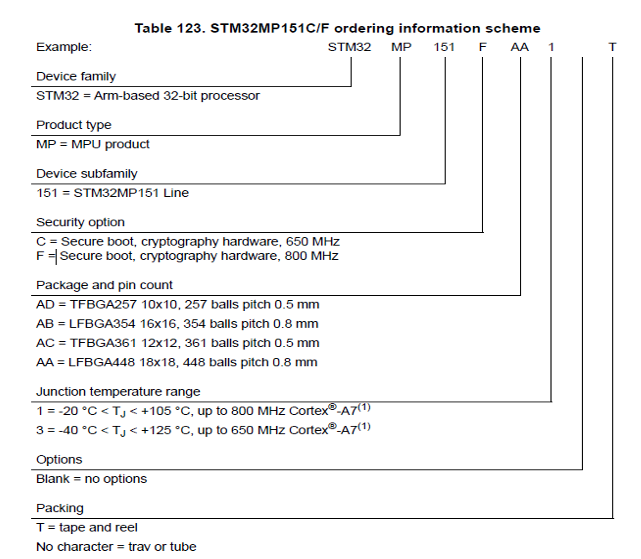

如上图所示，STM32MP15x包含多种型号，只有STM32MP15xC/F系列的芯片才能支持安
全启动。
4. 开启安全启动
主要分为5个步骤：
-
生成authentication keys；
-
把 Hash (SHA256) of the ECC Public Key 烧录到 OTP中；
-
close 板子（这一步可以放到最后来做，为了测试方便，尽量先不要close板子）；
-
准备签名的软件；
-
烧录软件验证
❖ 生成 authentication keys 文件（KeyGen tool - stm32mpu）

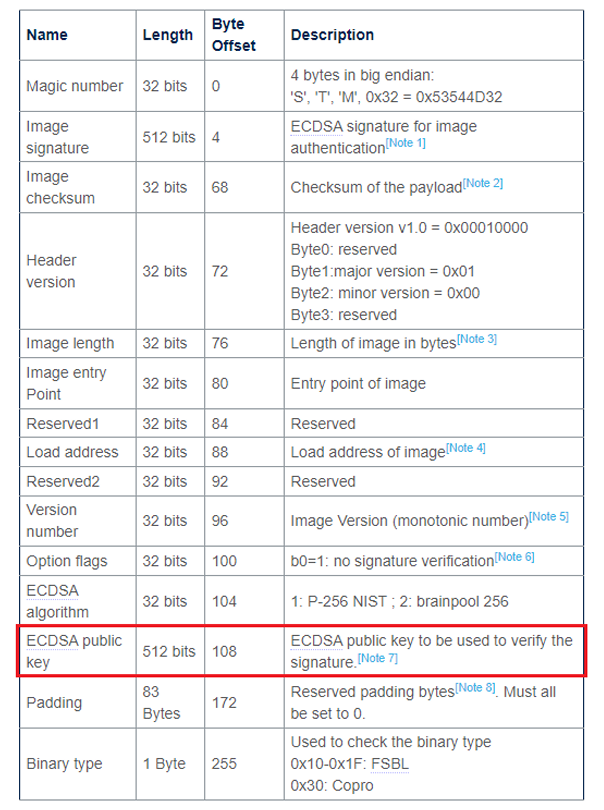

STM32MP15x需要的是ECC公钥的Hash值（PKH），ROM code会先用这个公钥的Hash
值来对比存在TF-A的STM32Header里面的公钥。
运用如下命令生成authentication keys，这几个key一定要保存好，将来bin文件的签名都
要依赖这一组keys，也要牢记保护密码。
STM32MP_KeyGen_CLI -pubk ./public.pem -prvk ./private.pem -hash ./pubKeyHash.bin -pwd test123
该工具需要通过安装STM32CubeProgrommer获取。

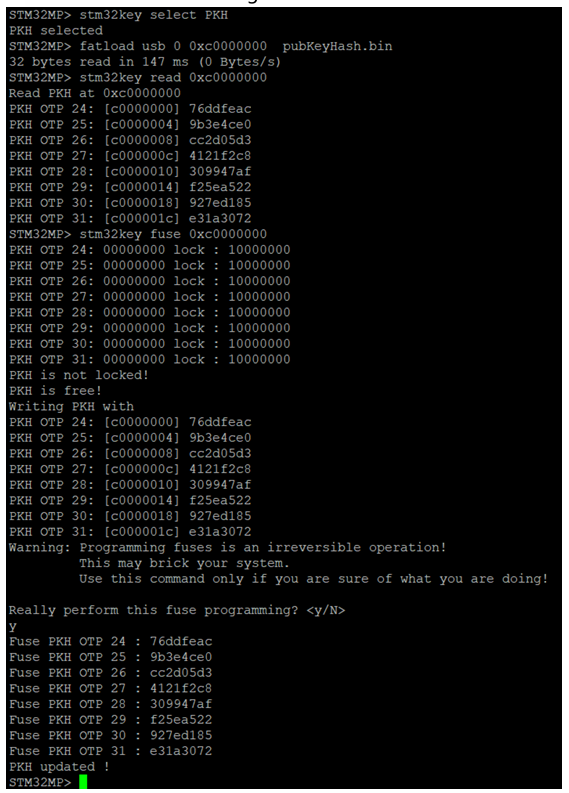

❖ 烧录公共keys的hash值到OTP
有以下几种烧录方式：
-
U-Boot stm32key command（link）
-
STM32CubeProgrammer（link）
-
U-Boot fuse command（link）
-
Secure Secret Provisioning
❖ 编译并生成带签名的TF-A文件（link1）
mbedTLS这个库是必须的。
获取mbedTLS库的方式有两种：
一是直接从github获取：https://github.com/Mbed-TLS/mbedtls 版本 2.28.1，然后
编译；
二是通过yocto 获取源码，然后编译，devtool modify mbedtls；devtool build
mbedtls。
PC $> MBEDTLS_DIR=<mbedtls path> make -f ../Makefile.sdk TRUSTED_BOARD_BOOT=1
TF_A_DEVICETREE= <board name> TF_A_CONFIG="optee sdcard emmc usb"
DEPLOYDIR=$FIP_DEPLOYDIR_ROOT/arm-trusted-firmware stm32
生成带签名的FSBL image：
PC $ > STM32_SigningTool_CLI -pubk <path to meta-st-stm32mp>key/stm32mp15/publicKey.pem
prvk <path to meta-st-stm32mp>key/stm32mp15/privateKey.pem -pwd <password> -t fsbl -bin arm
trusted-firmware/tf-a-<board name>-sdcard.stm32 -o arm-trusted-firmware/tf-a-<board name>
sdcard_Signed.stm32

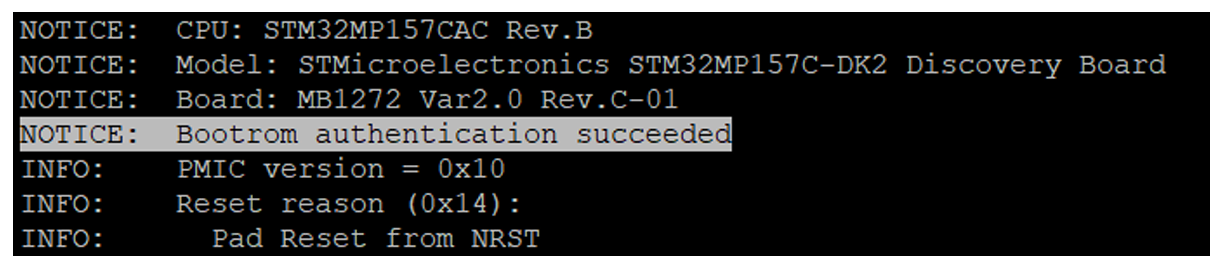

带签名的tfa生成后烧录，重启板子，可以看到如下打印：
❖ 编译并生成带有签名的FIP文件（link2）
这个操作可以在TF-A源码目录下进行，文档可以参考(docs/plat/stm32mp1.rst)。
注：TF-A v2.8 版本以后TF-A源码目录下tools/cert_create/中将没有 cert_create工具
直接供用户使用，需要使用如下指令先生成 cert_create 工具。
PC $> cd <TF-A source code>
PC \> make OPENSSL_DIR=OECORE_NATIVE_SYSROOT/bin PLAT=stm32mp2 DEBUG=1
V=1 certtool
编译完毕后， tools/cert_create/路径下将会出现cert_create可执行文件。

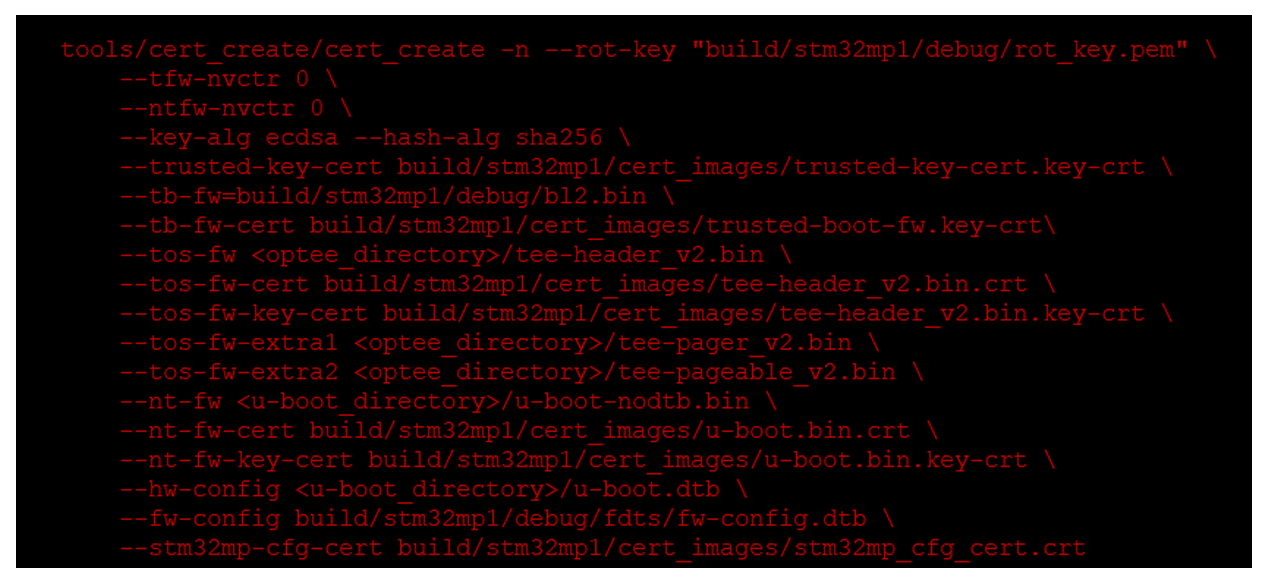

再通过如下脚本生成各种证书：

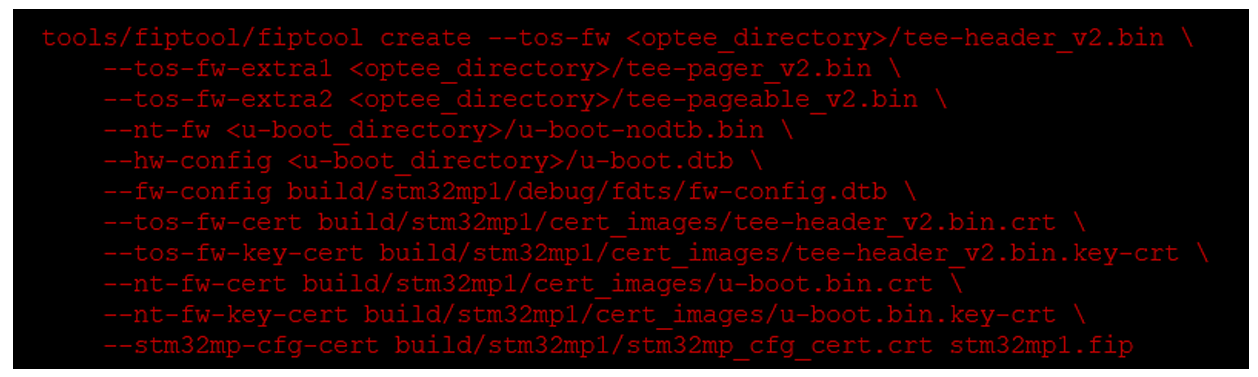

然后通过如下脚本生成fip文件：

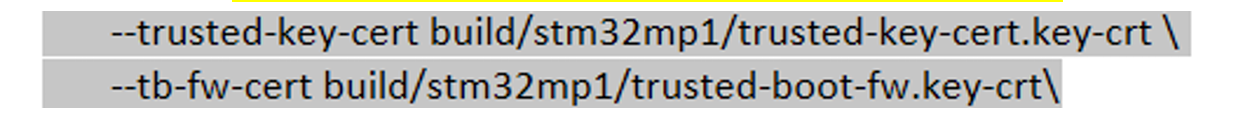

注意，该脚本缺少如下两个证书，需要手动添加：

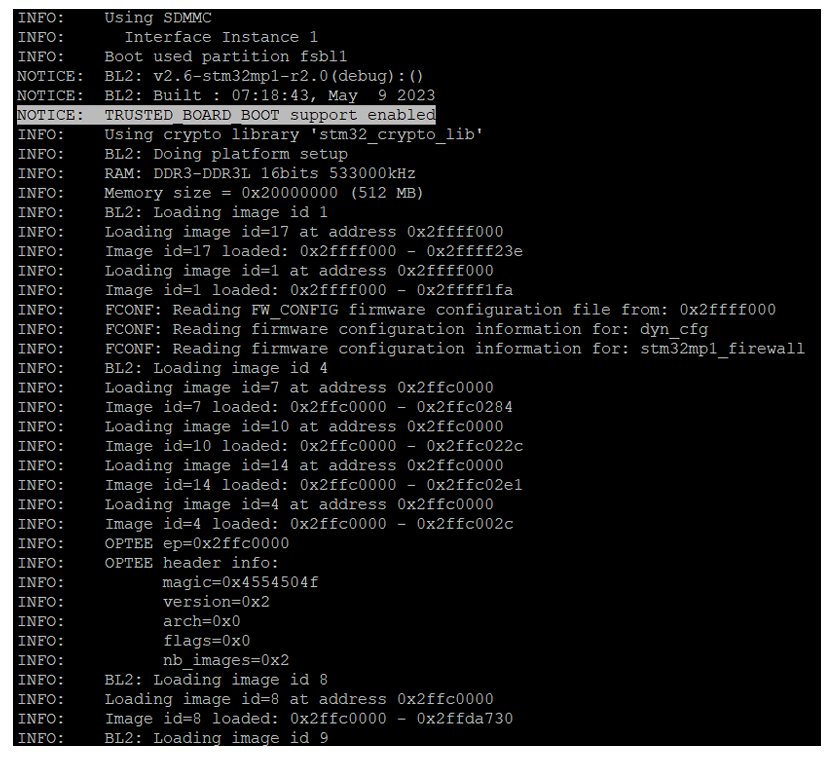

编译成功后，把对应的FIP文件烧录到对应的分区，重启盒子能看到如下的打印：
❖ close板子
最后都验证成功后，可以close板子，参考这个wiki：
https://wiki.st.com/stm32mpu/wiki/How_to_secure_STM32_MPU#Close_the_device
