FPGA例程（7）：UART串口接收程序--状态机的编写

FPGA_小田老师2026-01-27 13:37

《FPGA经典例程及解读--基于xilinx K325T平台》系列导航

本专栏主要针对与想学习FPGA的同学，从基础的点灯到之后的复杂功能实战例程，从入门到进阶，通过这些例程的学习和了解，希望可以帮助你从一个FPGA小白进阶到FPGA中级阶段，能够处理工作中大多数的FPGA使用场景。

本篇是该系列的第七篇内容

上一篇：FPGA例程（6）：UART串口通讯协议解析_fpga串口通信程序详解-CSDN博客

**下一篇：**关注我，第一时间获取更新！！！

1 概述

上一篇我们介绍了UART串口的协议，本篇我们以UART串口接收程序为案例，说明一下状态机的写法。

2 状态机的结构简述

状态机的详细理论介绍，大家可以查看这一篇FPGA基础知识（六）：状态机设计实战--从概念到可靠实现的完整指南-CSDN博客

2.1 状态机三要素

  • 状态：不是简单的计数器，而是系统当前所处的"工作状态"

  • 转移条件：状态变化的"触发事件"，需要明确且无歧义

  • 输出：在特定状态下产生的"动作响应"

2.2 状态机常见的的编码方式

  • 顺序二进制编码：按00-01-10-11的顺序编码，资源最省，但多个状态位同时变化易产生毛刺
  • 格雷码编码：按00-01-11-10的顺序编码，状态转化时只有一位变化，可靠性高，功耗低，但编码没有顺序二进制的方式直观
  • 热编码：按0001-0010-0100-1000的方式编码，时序性能好，但需要更多的资源。

2.3 三段式状态机

经典模板如下：

复制代码
// 第一段：状态寄存器（时序逻辑）
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        current_state <= IDLE;
    else
        current_state <= next_state;
end

// 第二段：下一状态逻辑（组合逻辑）
always @(*) begin
    next_state = current_state; // 默认保持当前状态
    case (current_state)
        IDLE: begin
            if (start_signal)
                next_state = START;
        end
        START: begin
            if (ready_signal)
                next_state = WORK;
            else if (timeout)
                next_state = IDLE;
        end
        WORK: begin
            if (done_signal)
                next_state = DONE;
        end
        DONE: begin
            next_state = IDLE;
        end
        default:
            next_state = IDLE;
    endcase
end

// 第三段：输出逻辑（Moore风格 - 时序逻辑）
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        output_bus <= 'b0;
        control_sig <= 1'b0;
    end else begin
        // 默认输出值
        output_bus <= 'b0;
        control_sig <= 1'b0;

        case (current_state)  // Moore：输出只依赖于当前状态
            START: control_sig <= 1'b1;
            WORK: begin
                output_bus <= work_data;
                control_sig <= 1'b1;
            end
            DONE: output_bus <= result_data;
        endcase
    end
end

为什么推荐这种结构？

  • 时序清晰：状态注册和输出生成都在时钟沿完成

  • 避免毛刺：组合逻辑只用于状态转移判断

  • 综合友好：工具能够很好地进行时序分析和优化

3 UART串口接收模块程序设计

参考FPGA例程（6）：UART串口通讯协议解析_fpga串口通信程序详解-CSDN博客的串口接收协议。

3.1 接收模块配置说明

串口接收模块是个参数可配置模块：

BAUD_DIV：依据波特率和采样时钟计算出的分频系数，例如采样时钟50MHz，我们希望波特率为115200bps，那BAUD_DIV = 50_000000 / 115200 = 434

D_WORD_NUM：数据位，我们使用的是8位，那这里就是8，有的时候会用到6位或者7位，修改这个值即可。

3.2 接收模块状态转移流程说明

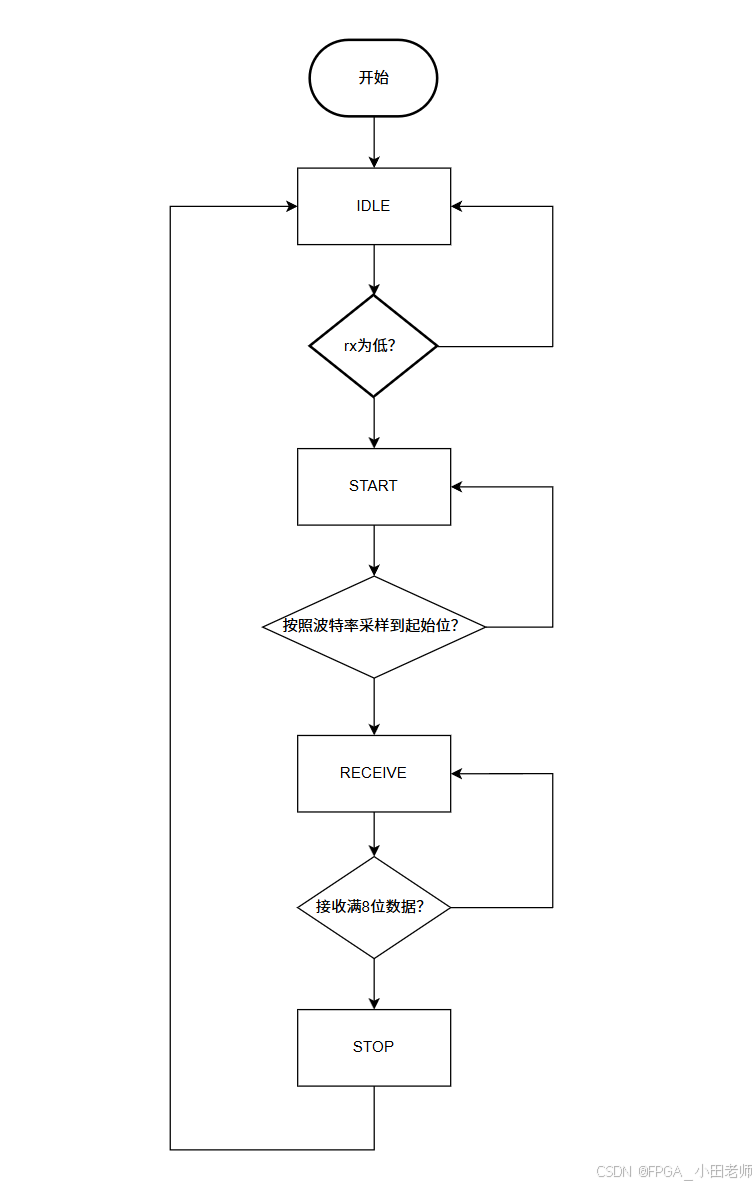

接收模块状态机转移流程如下：

**IDLE：**是空闲状态，上电后进入IDLE状态，如果rx为低，我们认为接收到了串口的起始位，进入状态START

**START：**接收完起始位（即等待一个数据位的时间）后进入数据接收状态RECEIVE

**RECEIVE：**接收数据位，我们设定为8位，等待8位都接收完成之后进入STOP

**STOP：**停止位，之后再一次进入IDLE状态，等待下一包数据即可。

3.3 接收状态机设计

我们使用三段式状态机完成接收模块的设计

下面是第一段和第二段 ：主要控制状态机的状态转移逻辑，其中，

第一段是时序逻辑，内部使用<=；

第二段是组合逻辑，内部使用=；

这里一定要注意，在同一个always块中，绝对不可以混用阻塞赋值和非阻塞赋值。

复制代码
// =======================================================
// 状态机定义
localparam IDLE    = 4'd0;
localparam START   = 4'd1;
localparam RECEIVE = 4'd2;
localparam STOP    = 4'd3;
// --------- 控制状态机
reg [3:0] current_state,next_state;
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        current_state <= IDLE;
    end else begin
        current_state <= next_state;
    end
end
// ----------- 主状态机
always @ (*) begin
    next_state = current_state;
    case(current_state)
    IDLE:begin
        if (!rx_c1) begin
            next_state = START;
        end
    end
    START:begin
        if(baud_clk)begin
            next_state = RECEIVE;
        end
    end
    RECEIVE:begin
        if ((bit_cnt == D_WORD_NUM-1 ) && (baud_cnt == BAUD_DIV-1)) begin  // 已接收8位
            next_state = STOP;
        end
    end
    STOP:begin
        next_state = IDLE;
    end
    default:begin
        next_state = IDLE;
    end
    endcase
end

第三段为状态输入输出逻辑，一般按照我们的功能分为独立的always块

例如1：接收数据位计数块，always块内部仅产生bit_cnt，当在RECEIVE状态下，每采样一次bit_cnt+1；

复制代码
// ------------ 接收数据位计数
reg [3:0]  bit_cnt;     // 位计数器
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        bit_cnt <= 4'd0;
    end
    else begin
        if (baud_clk) begin
            if (current_state == START) begin
                bit_cnt <= 4'd0;
            end
            else if (current_state == RECEIVE) begin
                bit_cnt <= bit_cnt + 4'd1;
            end
            else begin
                bit_cnt <= bit_cnt;
            end
        end
    end
end

例如2：数据包有效的使能信号，当我们接收到rx的下降沿时，认为接收到有效数据，当我们接收够D_WORD_NUM的数据位后，认为该包数据接收完成，always块中仅产生start信号。

复制代码
// ----------- 生成 单帧接收使能信号
reg start;  // start有效时 才接收数据
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        start <= 1'b0;
    end
    else begin
        if (!rx_c0 & rx_c1) begin
            start <= 1'b1;
        end
        else if ((baud_cnt == BAUD_DIV-1) && (bit_cnt ==  D_WORD_NUM-1)) begin
            start <= 1'b0;
        end
        else begin
            start <= start;
        end
    end
end

最终的实现代码如下：

复制代码
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2026/01/16 16:29:11
// Design Name:
// Module Name: uart_rx
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module uart_rx # (
    parameter D_WORD_NUM = 4'd8,
    parameter BAUD_DIV = 16'd434
)(
    input clk,
    input rstn,

    input uart_rx_i,
    output [D_WORD_NUM-1:0] uart_rx_data_o,
    output uart_rx_done
);

// parameter D_WORD_NUM = 8;
// parameter BAUD_DIV = 16'd434;

// =======================================================
// 状态机定义
localparam IDLE    = 4'd0;
localparam START   = 4'd1;
localparam RECEIVE = 4'd2;
localparam STOP    = 4'd3;
// --------- 控制状态机
reg [3:0] current_state,next_state;
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        current_state <= IDLE;
    end else begin
        current_state <= next_state;
    end
end
// ----------- 主状态机
always @ (*) begin
    next_state = current_state;
    case(current_state)
    IDLE:begin
        if (!rx_c1) begin
            next_state = START;
        end
    end
    START:begin
        if(baud_clk)begin
            next_state = RECEIVE;
        end
    end
    RECEIVE:begin
        if ((bit_cnt == D_WORD_NUM-1 ) && (baud_cnt == BAUD_DIV-1)) begin  // 已接收8位
            next_state <= STOP;
        end
    end
    STOP:begin
        next_state = IDLE;
    end
    default:begin
        next_state = IDLE;
    end
    endcase
end
// ==========================================================
// ------------- 输入信号同步
reg rx_c0,rx_c1;
always @ (posedge clk) begin
    rx_c0 <= uart_rx_i;
    rx_c1 <= rx_c0;
end
// ------------ 接收数据位计数
reg [3:0]  bit_cnt;     // 位计数器
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        bit_cnt <= 4'd0;
    end
    else begin
        if (baud_clk) begin
            if (current_state == START) begin
                bit_cnt <= 4'd0;
            end
            else if (current_state == RECEIVE) begin
                bit_cnt <= bit_cnt + 4'd1;
            end
            else begin
                bit_cnt <= bit_cnt;
            end
        end
    end
end
// ----------- 生成 单帧接收使能信号
reg start;  // start有效时 才接收数据
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        start <= 1'b0;
    end
    else begin
        if (!rx_c0 & rx_c1) begin
            start <= 1'b1;
        end
        else if ((baud_cnt == BAUD_DIV-1) && (bit_cnt ==  D_WORD_NUM-1)) begin
            start <= 1'b0;
        end
        else begin
            start <= start;
        end
    end
end
// ------------ 波特率时钟生成
reg [15:0] baud_cnt;    // 波特率计数器
always @(posedge clk or negedge rstn) begin
    if (!rstn) begin
        baud_cnt <= 16'd0;

    end else begin
        if (start) begin
            if (baud_cnt >= BAUD_DIV - 1) begin
                baud_cnt <= 16'd0;
            end else begin
                baud_cnt <= baud_cnt + 16'd1;
            end
        end
        else begin
            baud_cnt <= 16'd0;
        end
    end
end
wire   baud_clk;    // 波特率时钟
assign baud_clk = (baud_cnt == BAUD_DIV - 1) ? 1'b1:1'b0;

// ------------ 串并转换
wire data_en ;
assign data_en = (baud_cnt == BAUD_DIV >> 1)?1'b1:1'b0;

reg [ D_WORD_NUM-1:0]  rx_shift;    // 接收移位寄存器
always @(posedge clk or negedge rstn) begin
    if (!rstn) begin
        rx_shift <= 8'd0;
    end
    else begin
        if (data_en && (current_state == RECEIVE)) begin
            rx_shift <= {rx_c1, rx_shift[ D_WORD_NUM-1:1]};  // 右移，LSB在前
        end
        else begin
            rx_shift <=rx_shift;
        end
    end
end
// -------------- 数据锁存
reg [7:0] data;
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        data <= 8'd0;
    end
    else begin
        if (current_state == STOP) begin
            data <= rx_shift;  // 保存接收的数据
        end
        else begin
            data <= data;
        end
    end
end
assign uart_rx_data_o = data;

// ----------------- 生成一帧数据接收完成的标志
reg rx_done;
always @ (posedge clk or negedge rstn) begin
    if (!rstn) begin
        rx_done <= 1'b0;
    end
    else begin
        if (current_state == STOP) begin
            rx_done <= 1'b1;
        end
        else begin
            rx_done <= 1'b0;
        end
    end
end
assign uart_rx_done = rx_done;
// ==========================================================


endmodule

4 总结

本文以串口接收程序为案例，讲述了状态机的编写方式，我很推荐大家进行这样编写，因为这种每个always块中仅产生一个信号的编写方式能让我们更明确这个信号的时序，当出现问题或者bug的时候，我们也仅需要对一个always块进行分析即可。那下一篇我们继续来说一说串口发送程序。
