工程设计类学习(DAY9)：印刷电路板（PCB）材料选择、工艺特性与制造技术综合详解

摘要

印刷电路板作为现代电子产品的核心载体，其材料的选择、结构的设计以及制造工艺的精细程度直接决定了电子产品的性能、可靠性及使用寿命。本文将深入探讨 PCB 基材的本质，特别是关于 FR-4 等级的误解与正解；详细分析表面组装技术（SMT）对板材性能的特殊要求；系统梳理 PCB 厚度、尺寸规格及翘曲控制标准；并全面剖析钻孔工艺在多层板制造中的关键作用与技术难点。通过本文，读者将对电路板的选材与制造有一个全面、深入且专业的认知。

第一章 PCB 基材深度解析：FR-4 的本质与挠性电路板

1.1 深入理解 FR-4：从等级代号到材料实体

在电子工程与电路板制造领域，"FR-4"无疑是一个出现频率极高的术语。然而，行业内普遍存在一个认知误区，即将 FR-4 视为某种特定化学名称的材料。事实上，FR-4 并非一种材料的化学名称，而是一套材料耐燃性能等级的代号。

1.1.1 FR-4 的定义与内涵"FR"是"Flame Retardant"的缩写，意为"阻燃"或"耐燃"。因此，FR-4 所代表的核心意义是：树脂材料在燃烧测试中必须能够达到自行熄灭的标准，即具备自熄性。这是一种材料安全规格的界定，而非对材料化学成分的描述。它规定了材料在遇到火源时的反应，即不会持续燃烧，从而为电子设备在极端情况下的安全性提供了基础保障。

1.1.2 复合材料的构成尽管 FR-4 是一个等级标准，但在目前的工业实践中，它已经演变成了一类标准材料的统称。绝大多数符合 FR-4 等级的电路板基材，其核心构成主要由以下三部分组成：

环氧树脂： 作为基体材料，提供绝缘性能、粘结力以及化学稳定性。
玻璃纤维布： 作为增强材料，提供机械强度、尺寸稳定性以及耐热性。
填充剂： 为了改善树脂的某些物理性能（如热膨胀系数、导热性等）或降低成本，会在树脂体系中加入特定的填充剂。

目前市面上主流的 FR-4 材料，多是基于所谓的"四功能"环氧树脂体系。这种高性能的树脂配方配合玻璃纤维和填充剂，经过高温高压层压工艺，形成了我们常见的 PCB 基板。

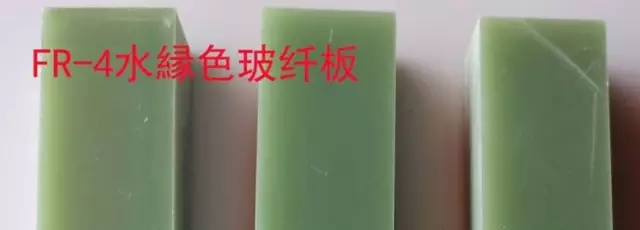

1.1.3 FR-4 的多样化与应用实例由于 FR-4 是一个等级标准，因此符合该标准的材料种类繁多，性能参数各异。在实际生产中，根据应用场景的不同，可以选择不同特性的 FR-4 板材。例如，许多厂商提供的"水绿玻纤板"和"黑色玻纤板"，虽然颜色不同，但它们均属于 FR-4 等级。

水绿玻纤板： 通常具有较为清爽的外观，便于目视检查线路痕迹，常用于消费类电子或对美观有一定要求的场合。
黑色玻纤板： 黑色板具有遮光性好、对比度高的特点，常用于高端显示模块、仪器仪表或对光学性能有特定要求的领域。

无论是绿色还是黑色，这些板材都具备 FR-4 等级的核心特性：耐高温、优良的绝缘性能以及可靠的阻燃功能。因此，在进行材料选型时，工程师不能仅仅笼统地指定"FR-4"，而必须明确界定材料的具体性能特点，如玻璃化转变温度、热膨胀系数、介电常数等，才能精准采购到符合产品设计需求的产品。

1.2 挠性印制电路板（FPC）的特性和应用

除了硬性的 FR-4 板材，挠性印制电路板也是现代电子组装中不可或缺的重要组成部分。

1.2.1 FPC 的定义与别名挠性印制电路板，英文缩写为 FPC（Flexible Printed Circuit Board），在行业内也常被称为柔性印制电路板或软性印制电路板。顾名思义，其最大的特点是具有柔韧性，能够进行三维空间的弯曲、折叠。

1.2.2 FPC 的制造原理 FPC 是以挠性基材（如聚酰亚胺 Polyimide 或聚酯 Polyester 薄膜）为介质，通过印制的方式，在基材表面进行线路图形的设计和制作。与刚性板不同，FPC 使用的基材具有极佳的柔韧性和耐热性，使其能够适应动态弯曲或紧凑空间内的安装需求。

1.3 基材的分类与选择策略

从宏观角度来看，印刷电路板的基材主要分为两大类：

有机类基板材料： 如环氧树脂玻璃纤维布（FR-4）、聚酰亚胺、BT 树脂等。这类材料使用最为广泛，涵盖了绝大多数消费电子、通信设备和计算机产品。
无机类基板材料： 如陶瓷基板、金属基板（铝基、铜基）等。这类材料主要应用于高散热、高频率或极端恶劣环境下的电子设备。

在实际设计中，层数不同的 PCB 往往需要选用不同的基材形式：

双面板： 大多使用玻璃纤维-环氧树脂复合材料，即标准的 FR-4 覆铜板。
多层板（3～4 层及以上）： 通常需要使用"预制复合材料"（半固化片，Prepreg）与铜箔交替层压，通过高温高压粘合在一起，形成具有多层导电图形的复杂结构。

第二章表面组装技术（SMT）对板材选择的关键影响

随着电子组装技术的飞速发展，表面组装技术已成为主流。然而，特别是无铅化电子组装的普及，对 PCB 基材提出了前所未有的严苛要求。选择板材时，必须充分考虑 SMT 工艺带来的热、机械和化学应力影响。

2.1 无铅化组装带来的热冲击挑战

2.1.1 焊接温度的升高传统的锡铅焊接工艺，其熔点约为 183℃，而目前主流的无铅焊接工艺（如 SAC305 合金），其熔点上升至 217℃ 左右。这意味着在回流焊过程中，PCB 板需要承受更高的峰值温度（通常在 245℃-260℃ 之间）和更长的液相时间。

2.1.2 弯曲与翘曲的加剧由于温度的显著升高，PCB 板在受热时，不同材料（如铜箔、玻璃布、树脂）之间的热膨胀系数（CTE）不匹配会导致内应力积聚，从而使电路板发生弯曲或翘曲的程度加大。在 SMT 组装中，板子的平整度至关重要。如果板材在高温下弯曲严重，会导致焊点虚焊、元件偏移，甚至引发贴装精度问题。

因此，在 SMT 应用中，必须尽量采用高温下尺寸稳定性好、弯曲程度小的板材，如高 Tg（玻璃化转变温度）的 FR-4 基板。高 Tg 板材在高温下能保持更高的模量，从而有效抵抗热变形。

2.2 热膨胀系数（CTE）与元件可靠性

基板受热后的胀缩应力是影响焊接可靠性的致命因素。

Z 轴 CTE 的重要性： 当 PCB 受热膨胀时，如果其 Z 轴（厚度方向）的膨胀系数过大，会拉断金属化孔壁，或者将表面贴装元件的焊盘拉离基板，造成"电极剥离"或"爆板"现象，从而极大降低电子产品的可靠性。

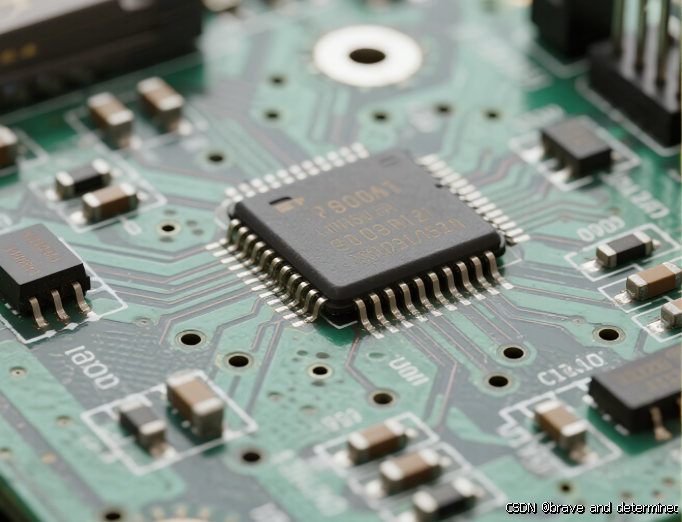

大尺寸元件的特殊考量： 对于封装尺寸较大的元件（如大于 3.2×1.6mm 的 QFP、BGA 等），由于焊点受力面积大，对基板的 CTE 更为敏感。选材时，必须优先选择 Z 轴 CTE 低且经过特殊填充改性的板材，以确保焊点在热胀冷缩循环中不至失效。

2.3 SMT 工艺对 PCB 性能的具体指标要求

为了适应现代 SMT 生产线的高速、高精度要求，PCB 基材必须满足以下一系列严格的物理和化学指标：

高导热性： 随着电子元器件集成度的提高，发热量日益增大。基板必须具备良好的导热性能，及时将元件产生的热量散出，防止热失效。
优良的耐热性： 标准要求通常为 150℃ 下能承受 60 分钟而不分层、不起泡。这保证了 PCB 在后续的多次焊接返工或高温工作中能保持结构完整。
优异的可焊性： 要求基板铜箔表面在 260℃ 的高温下，能保持 10 秒以上的良好可焊性，且焊盘不剥离、不起层。
高铜箔粘合强度： 铜箔与基材之间的剥离强度要求达到 1.5×10^4 Pa 以上。这直接关系到焊盘在受到机械应力或热应力时是否会脱落。
高抗弯强度： 要求达到 25×10^4 Pa 以上，确保板子在分板、组装过程中具备足够的机械强度，不易断裂。
高导电率与小介电常数： 为了满足高速信号传输的需求，基材必须具备低介电常数（Dk）和低介质损耗，以减少信号延迟和损耗。
良好的冲裁性： 对于部分需要模具冲压成型的 PCB（如某些异形板），要求材料的加工精度能达到 ±0.02mm，且边缘无毛刺。
与清洗剂的兼容性： 焊接后通常需要清洗残留物，基材及阻焊油墨必须能抵抗清洗溶剂的侵蚀，不出现溶胀、变色或脱落。
外观质量： 板面必须光滑平整，绝对不可出现翘曲、裂纹、压痕、露织物及锈斑等缺陷，否则会影响贴片的精度和焊接质量。

第三章 PCB 的厚度选择、尺寸规范与结构分类

PCB 的物理尺寸和厚度不仅是电路设计的参数，更是生产制造工艺可行性的重要依据。合理的尺寸规划能够极大地提高生产效率，降低制造成本。

3.1 PCB 厚度的标准与选择

PCB 的厚度规格已经形成了一套标准体系，常见的厚度包括：0.5mm、0.7mm、0.8mm、1.0mm、1.5mm、1.6mm、2.0mm、2.4mm、3.0mm、3.2mm、4.0mm、6.4mm 等。不同厚度的板材有其特定的应用场景：

标准厚度： 1.6mm 是目前工业界最通用的标准厚度，适用于绝大多数电子产品，具有最佳的机械强度与成本平衡。
特定用途厚度：
- 0.7mm 和 1.5mm： 这两种厚度的 PCB 常用于带金手指的双面板设计。较薄的厚度有利于金手指插入接口时的顺畅性，同时也能满足特定的插拔力度要求。
- 0.5mm - 0.8mm： 多用于轻薄型消费电子、智能穿戴设备或空间受限的模块中。
- 2.0mm 及以上： 多用于电源板、高压板或需要极高机械强度的背板。
非标尺寸： 1.8mm 和 3.0mm 通常被视为非标尺寸。虽然主流板材厂家可能不常备库存，但特殊应用领域（如某些工控或电力设备）仍会定制此类厚度。

3.2 PCB 尺寸设计与拼板工艺

从生产制造的角度来看，PCB 的尺寸设计直接关系到材料利用率和生产良率。

最小尺寸限制： 考虑到流水线设备的夹持能力和生产操作便利性，单片 PCB 的尺寸建议不应小于 250×200mm。过小的单板在生产线上传输不稳定，且容易造成操作效率低下。
理想尺寸范围： 一般理想的单板尺寸为（250～350mm）×（200～250mm）。这个尺寸范围最符合标准生产设备（如贴片机、回流焊炉轨道）的参数，能够实现最高的生产效率。
拼板工艺： 对于长边小于 125mm 或宽边小于 100mm 的小型 PCB，直接上 SMT 线生产会极大地降低效率。因此，通常采用"拼板"的方式，将多块同样的单板组合成一块大的拼板进行生产。待 SMT 工序完成后，再通过分板（V-Cut 或邮票孔）将其分离。
- V-Cut（V 型槽）： 适用于直线分割，应力较小。
- 邮票孔： 适用于异形拼接，分板后边缘平整。

3.3 翘曲度的控制标准

翘曲是 PCB 制造和组装中常见的缺陷，过大的翘曲会导致 SMT 贴装偏移、焊点开裂等问题。

对于 SMT 常用的 1.6mm 厚基板，业界对其弯曲量有严格的规定：

上翘曲（弓曲）： ≤ 0.5mm
下翘曲（扭曲）： ≤ 1.2mm

通常，PCB 的允许弯曲率要求控制在 0.065% 以下。为了达到这一标准，必须在压合工艺中严格控制升温速率、压力分布，并选择对称的层压结构，以消除内应力。

3.4 PCB 的结构分类与发展趋势

根据金属材料和结构软硬的不同，PCB 可分为多种类型，以适应不同的电子插件发展需求。

按金属材料分类： 可分为铜基板、铝基板、铁基板等典型类型。金属基板具有优异的散热性能，常用于 LED 照明和功率模块。
按结构软硬分类：
1. 刚性板： 也就是我们常见的 FR-4 硬板，不可弯曲。
2. 挠性板（FPC）： 前文所述的软板。
3. 刚挠结合板： 结合了刚性板的支撑力和挠性板的弯折性，是现代高端手机、折叠屏显示器的核心互连材料。

电子插件技术正朝着高脚数、小型化、SMD（表面贴装器件）化及复杂化方向飞速发展。传统的 THT（Through Hole Technology，通孔插装技术）虽然在一些高功率连接器上仍有应用，但其效率较低。THT 技术要求在 PCB 板上为每一个接脚钻孔，元件穿过板子并在另一面焊接。随着 SMT 技术的普及，THT 的应用比例正在逐渐下降，PCB 设计也更多地顺应 SMT 的高密度互连趋势。

第四章钻孔工艺：PCB 制造中的精密咽喉

随着 SMT 贴片技术的高速发展，以及多层线路板层数的不断增加，层与层之间的电气互导变得至关重要。钻孔工艺作为实现层间互连的唯一途径，其质量直接决定了 PCB 的最终性能。

4.1 钻孔的重要性与挑战

在印制线路板的生产过程中，钻孔是一道极其复杂且关键的工序。

工艺跨度广： 它涉及光化学（定位）、机械切削（钻孔）、电化学（沉铜、电镀）等多个领域。
耗时最长： 对于高密度多层板，钻孔工序往往占用整个生产周期最长的加工时间。
决定性影响： 孔的位置精度（孔位偏差）和孔壁质量（孔粗、钉头、灯芯效应）直接影响后续的孔金属化和贴片工序。一旦钻孔出现报废，整块高价值的多层板将面临报废，因此钻孔工艺直接影响 PCB 的加工质量和成本。

4.2 钻孔设备与技术手段

为满足高精度、高效率、高可靠性的钻孔要求，国内外设备厂商推出了不同性能的 PCB 数控钻孔设备。

4.2.1 数控机械钻孔这是现阶段 PCB 制造中使用最广泛的钻孔方式。

原理： 利用数控系统（CNC）控制高转速的主轴（最高转速可达几十万转/分），带动硬质合金钻头在基板上进行切削。
结构： 包括床身、工作台、主轴系统、吸尘装置及压力脚系统。
功能： 能够精确控制钻孔的坐标、深度和下刀速度。压力脚用于在钻孔前压紧板面，防止钻偏和减少孔口毛刺。
优势： 技术成熟，成本相对较低，适用于从 0.2mm 到 6.0mm 多种孔径的加工。

4.2.2 激光钻孔随着 HDI（高密度互连）技术的普及，机械钻孔在面对微孔（直径小于 0.1mm）时显得力不从心，激光钻孔技术应运而生。

原理： 利用高能量密度的激光束（如 CO2 激光或 UV 激光）瞬间气化或熔蚀基材，形成通孔或盲孔。
优势： 孔径极小，可钻盲孔，非常适合高密度多层板的层间互连。
应用： 广泛用于智能手机、IC 载板等高端产品。

4.3 硬性多层线路板的钻孔工序流程

以硬性多层线路板为例，其钻孔及相关后处理流程是一个严密的工艺链条：

上板： 将叠好的电路板（通常包括顶板、铝片、基板、底板）固定在数控钻机的工作台上。
钻孔： 钻头根据钻孔程序，高速旋转下钻，穿透多层板。此过程中会产生大量的热量，需要通过吸尘和切削液进行冷却和排屑。
去毛刺： 钻孔后，孔边缘可能会有铜箔毛刺，需要通过磨刷或化学方式去除。
除胶渣： 对于多层板，钻孔产生的热量会熔化环氧树脂，在孔壁上形成一层胶渣。必须利用高锰酸钾溶液或等离子体将其去除，以暴露出内层铜环，确保电气连接。
化学沉铜： 在非导体的孔壁上沉积一层极薄的化学铜，使孔壁具有导电性。
电镀铜： 在化学铜的基础上，通过电镀加厚铜层，使其达到规定的导电性能和可靠性要求。

4.4 钻孔工艺的关键控制点

为了保证后续 SMT 组装的可靠性，钻孔工艺必须关注以下细节：

孔径精度： 必须严格控制孔径公差，确保焊盘与引脚的配合间隙。
孔位精度： 钻孔位置必须与底片焊盘中心高度重合，偏差过大会导致偏孔甚至破盘。
孔壁粗糙度： 过于粗糙的孔壁会影响铜层的附着力，容易在热冲击下断裂。
钻咀寿命管理： 钻头磨损后会导致孔径变小、孔粗变大，必须严格限制钻头的叠板数和钻孔数，及时更换钻咀。

综上所述，PCB 的制造不仅仅是简单的物理加工，而是一项集材料科学、精密机械、化工技术于一体的综合性工程技术。从 FR-4 基材的正确甄选，到 SMT 工艺特性的匹配，再到尺寸厚度的规范设计，以及最后微米级的钻孔控制，每一个环节都环环相扣，共同铸就了电子产品的可靠性基石。对于工程师而言，深刻理解这些技术细节，是设计出高质量电子产品的前提。
