引言：为什么你的代码三个月后就"不敢动"了？

在嵌入式开发圈，有一个心照不宣的噩梦：Demo 阶段风驰电掣，交付半年后寸步难行。

你可能经历过这样的场景：

  • 为了加一个简单的"按键长按"功能，却导致串口数据偶尔丢包。
  • 全局变量满天飞，g_SystemState 在五个任务和三个中断里被修改，出了 Bug 根本不知道是谁改的。
  • 新人入职接手代码，看了一周后问你："哥，这个 flag 到底是在哪被清零的？"你支支吾吾答不上来。

这不是 你技术能力的问题，而是架构设计一开始就没为"时间"负责。

大多数 STM32 + FreeRTOS 的教程只教你 API 怎么调：怎么创建任务、怎么发信号量。但很少有人告诉你：当任务超过 5 个，代码量超过 2 万行时，该怎么组织代码才不会崩？

本文将剥离所有虚头巴脑的概念，带你重构一套能稳定运行三年、经得起反复迭代的"事件驱动状态机"架构。

一、诊断：典型的"烂设计"是如何长出来的？

在谈"好架构"之前，我们先得有勇气直面"烂代码"。大多数不可维护的工程，都死在以下三个阶段的"自然生长"中。

阶段一：初学者的"任务=功能"误区

这是最直观，也是坑最深的写法。你觉得每个功能应该有一个任务：

c 复制代码
// 串口任务
void Task_UART(void *arg) {
    while(1) {
        if(ReadByte(&data)) {
            ProcessProtocol(data); // 就在这里处理协议
        }
    }
}

// 按键任务
void Task_Key(void *arg) {
    while(1) {
        if(HAL_GPIO_ReadPin(...) == LOW) {
            ExecuteKeyLogic(); // 就在这里执行业务
        }
        vTaskDelay(10);
    }
}

死因分析 ：

业务逻辑被"硬编码"在具体的硬件驱动任务里。如果哪天需求变了："收到串口指令后，模拟一次按键按下"。你怎么改？你得在串口任务里调用按键处理函数，耦合瞬间产生。

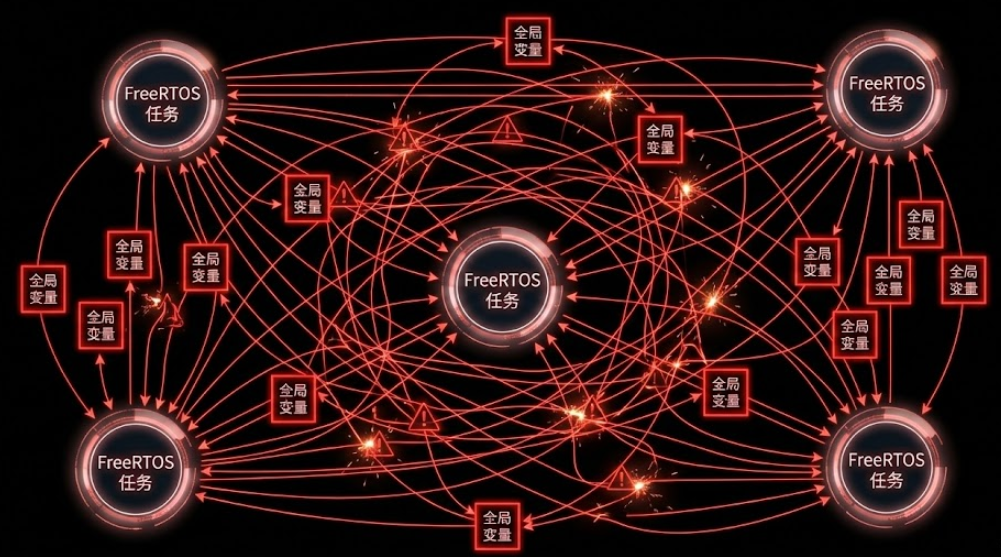

阶段二：全局变量的"无序狂欢"

为了让任务间通信，你引入了全局变量：

c 复制代码
// 全局状态
volatile int system_state = 0;

void Task_A() {
    if (system_state == IDLE) { ... }
}

void HAL_UART_RxCpltCallback() {
    // 中断里直接改业务状态，大忌！
    system_state = BUSY;
}

死因分析：

  • 竞态风险：谁都在读，谁都在写，且没有原子保护。
  • 逻辑黑洞 ：中断里写业务逻辑是系统不稳定的万恶之源。中断只应该做一件事：通知 。

阶段三：为了修 Bug 而打的"补丁"

系统偶尔死机，你查不出原因，于是开始加 vTaskDelay，加 EnterCritical，甚至在回调函数里写复杂的 if-else。最终，这坨代码变成了谁也不敢动的"神圣屎山"。

二、重构核心：什么是"事件驱动状态机"？

要解决上述问题，必须通过架构手段强行物理隔离"发生了什么 "（事件）和"要做什么"（业务）。

我们需要的架构图如下：
业务逻辑层 (Consumer)
核心调度层 (Broker)
硬件/驱动层 (Producer)
发送事件
发送事件
发送事件
提取事件
匹配状态+事件
更新状态
GPIO 中断
系统事件队列
UART DMA
定时器回调
主控状态机任务
执行动作 Action
State 变量

三大铁律：

  1. 唯一入口：所有外部刺激（中断、按键、超时）必须封装成"事件"，扔进同一个队列。
  2. 唯一大脑 ：系统只有一个高优先级的任务（状态机任务）有权从队列取事件，并拥有修改 Current_State 的独家解释权。
  3. 无状态动作：具体的执行函数（Action）只负责干活，不负责保存状态。

三、实战演练：手把手搭建生产级架构

下面我们将基于 C 语言，在 STM32 平台上实现这套架构。代码不追求炫技，只追求稳健。

1. 定义系统的"语言"：事件

不要用 0, 1, 2 这种魔鬼数字，用枚举清晰定义系统中发生的所有事。

c 复制代码
// system_event.h

// 1. 事件类型定义（只描述事实，不描述动作）
typedef enum {
    EVT_NONE = 0,

    // 硬件输入类
    EVT_KEY_SHORT_PRESS,    // 短按
    EVT_KEY_LONG_PRESS,     // 长按
    EVT_USB_PLUG_IN,        // USB插入

    // 通信类
    EVT_UART_PACKET_RECV,   // 收到完整数据包
    EVT_WIFI_DISCONNECTED,  // WiFi断开

    // 内部定时类
    EVT_TIMEOUT_HEARTBEAT,  // 心跳超时
    EVT_TIMEOUT_DISPLAY,    // 亮屏超时

} sys_event_type_t;

// 2. 事件载体结构
typedef struct {
    sys_event_type_t type;  // 事件类型
    uint32_t param;         // 附加参数 (如: 哪个按键，或者数据指针)
    void     *ptr;          // 扩展指针 (用于变长数据，需注意内存管理)
} sys_event_t;

2. 构建核心枢纽：事件队列

这是连接中断和任务的唯一桥梁。

c 复制代码
// system_core.c

static QueueHandle_t g_sys_event_queue = NULL;

void System_Core_Init(void) {
    // 深度根据业务繁忙程度定，一般 16-32 足够
    g_sys_event_queue = xQueueCreate(32, sizeof(sys_event_t));

    if (g_sys_event_queue == NULL) {
        Error_Handler(); // 核心组件创建失败，必须死锁或复位
    }
}

// 发送事件的通用接口（线程安全）
bool System_SendEvent(sys_event_t *evt) {
    if (xPortIsInsideInterrupt()) {
        BaseType_t xHigherPriorityTaskWoken = pdFALSE;
        xQueueSendFromISR(g_sys_event_queue, evt, &xHigherPriorityTaskWoken);
        portYIELD_FROM_ISR(xHigherPriorityTaskWoken); // 关键！及时切换
        return true;
    } else {
        return (xQueueSend(g_sys_event_queue, evt, 10) == pdPASS);
    }
}

3. 中断里的"极简主义"

在中断回调中，严禁 写任何业务逻辑，甚至连 printf 都不要写。只做一件事：打包事件，发送。

c 复制代码
// stm32_it.c 或 main.c 的回调中

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
    if (GPIO_Pin == USER_BUTTON_Pin) {
        sys_event_t evt;
        evt.type = EVT_KEY_SHORT_PRESS;
        evt.param = 0; // 可以用来区分是哪个按键

        System_SendEvent(&evt);
    }
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
    // 假设使用了 DMA+空闲中断，这里只是示意
    sys_event_t evt;
    evt.type = EVT_UART_PACKET_RECV;
    evt.param = rx_buffer_len;

    System_SendEvent(&evt);
}

4. 系统大脑：状态机任务 (The Main Loop)

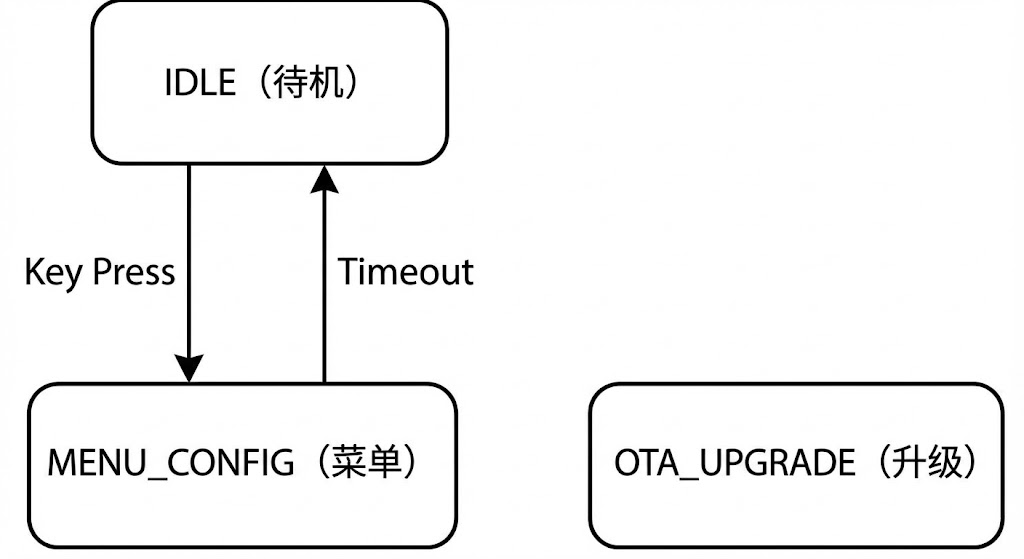

有待机状态，菜单状态，升级状态。

这是整个工程最核心的代码段。

c 复制代码
// app_main_task.c

// 定义系统状态
typedef enum {
    STATE_IDLE,         // 待机
    STATE_MENU_CONFIG,  // 设置菜单
    STATE_OTA_UPGRADE,  // 升级中
    STATE_ERROR_LOCK,   // 故障锁定
} sys_state_t;

static sys_state_t g_current_state = STATE_IDLE;

// 状态机处理函数 (纯逻辑，无阻塞)
static void Process_StateMachine(sys_event_t *evt) {
    switch (g_current_state) {

        // --- 待机状态 ---
        case STATE_IDLE:
            if (evt->type == EVT_KEY_SHORT_PRESS) {
                LCD_TurnOn();            // 动作
                g_current_state = STATE_MENU_CONFIG; // 状态迁移
            }
            else if (evt->type == EVT_UART_PACKET_RECV) {
                Protocol_Parse(evt->ptr); // 处理数据
                // 保持状态不变
            }
            break;

        // --- 菜单设置状态 ---
        case STATE_MENU_CONFIG:
            if (evt->type == EVT_TIMEOUT_DISPLAY) {
                LCD_TurnOff();
                g_current_state = STATE_IDLE; // 超时自动回首页
            }
            else if (evt->type == EVT_KEY_SHORT_PRESS) {
                Menu_NextItem(); // 切换选项
            }
            break;

        // --- 更多状态... ---
    }
}

// 主任务
void Task_System_Core(void *arg) {
    sys_event_t evt;

    for (;;) {
        // 永久阻塞等待事件，不费 CPU
        if (xQueueReceive(g_sys_event_queue, &evt, portMAX_DELAY) == pdPASS) {

            // 收到事件，进入状态机处理
            Process_StateMachine(&evt);

            // 如果事件带有动态内存指针，必须在这里释放！
            if (evt.ptr != NULL) {
                vPortFree(evt.ptr);
            }
        }
    }
}

四、进阶：这套架构为什么"高级"？

你可能会问："这不就是加了个 Switch-Case 吗？有什么了不起？"

这背后的认知升级在于：它把系统的时间复杂度从 O(N*M) 降到了 O(1)。

  1. 解耦了"源"与"端" ：
    按键驱动根本不需要知道现在系统是"待机"还是"OTA"。它只管发 EVT_KEY。如果明天需求变了，说"OTA 时按键无效"，你只需要去 STATE_OTA_UPGRADE 的 Case 里删掉对按键事件的响应即可，驱动代码一行都不用改。
  2. 消灭了"隐式状态" ：
    以前你可能通过 if (flag_a && flag_b && !flag_c) 来判断能否执行某操作。现在，所有合法的路径都白纸黑字写在 switch-case 里。如果 STATE_ERROR 下没有处理 EVT_UART_PACKET，那么系统在故障时就绝不会响应串口指令。这叫**"默认安全" (Secure by Default)**。
  3. 调试极其清晰 ：
    遇到 Bug，你只需要在 Process_StateMachine 入口处打印一行 log：
    [LOG] State: 1, Event: 5
    你就能复现出系统死机前的所有动作序列。这在复杂现场问题的排查中是上帝视角。

五、高手避坑指南 (The Gotchas)

尽管这套架构很强，但如果不注意细节，依然会翻车。以下是三个血泪教训：

坑 1：事件队列满了怎么办？

现象 ：系统高负荷时，按键没反应，或者丢包。
对策：

  • 区分优先级：不要把高频传感器数据（如 1kHz 的加速度计采样）直接塞进这个事件队列。高频数据应由 DMA 搬运，只发一个"数据准备好"的事件。
  • 队列防爆 ：xQueueSend 失败时，必须要有错误处理（如亮红灯或记录日志），不能默默丢弃。

坑 2：大数据的传递

现象 ：串口收到了 1KB 的数据包，怎么发给状态机？
错误做法 ：在 sys_event_t 结构体里开个 uint8_t data[1024] 数组。这会瞬间爆掉任务栈，且队列复制极其耗时。
正确做法：

  • 申请内存（pvPortMalloc）或使用内存池（Memory Pool）。
  • 将数据拷贝进去。
  • 将指针 赋值给 evt.ptr 发送。
  • 切记 ：在状态机处理完后，必须释放内存（如前文代码所示）。

坑 3：看门狗怎么喂？

现象 ：系统没事干时，任务阻塞在 xQueueReceive，看门狗复位了。
对策：

  • 使用独立看门狗任务。
  • 或者使用 xQueueReceive 的超时机制（例如 100ms 超时），在超时处理中喂狗，确保系统虽然没干活，但还是"活着"的。

六、本文总结

架构设计，本质上是对复杂度的管理。

  • 初级工程师写代码，是在堆砌功能；
  • 高级工程师写架构，是在设计约束。

这套 STM32 + FreeRTOS 事件驱动状态机，核心价值在于它强行约束了你：

  1. 不能随意修改状态。
  2. 不能在中断里做业务。
  3. 不能绕过事件队列搞"私下交易"。

当你习惯了这种约束，你会发现，你的代码变得无聊了------因为惊喜（Bug）变少了。而这，正是工程稳定性的最高境界。

互动话题 ：

你目前的工程中，有没有遇到过"改一个 Bug 冒出两个新 Bug"的情况？欢迎在评论区贴出你的"痛苦面具"，我们一起探讨。

激励自己的话 ：
"真正的技术高手，不是代码写得最快的人，而是懂得用'架构的约束'去对抗'无序的熵增'，让系统在岁月中从容生长的人。"
