LCD技术详解
1. 核心定义与基本原理
-
定义：LCD（Liquid Crystal Display，液晶显示器）是一种利用液晶的光电效应，通过控制光源透射率来实现显示的平板显示器。
-
核心特性：液晶本身不发光，其作为"光阀"工作，需要背光模组提供光源。
-
基本原理：液晶分子在电场作用下会发生排列方向的改变，这种改变会影响其透光能力。通过精确控制施加在液晶上的电压，可以实现对每个像素点透光率的连续调节。
2. 核心结构与功能
一片LCD屏幕是由多层结构组成的"光学三明治"，从后至前主要包括：
-
背光模组：提供均匀、高亮度的白色面光源。目前主流采用LED背光。
-
下偏振片：位于背光模组之上，其作用类似于光栅，只允许特定偏振方向的光线通过。
-
TFT阵列基板：
-
基板上集成了由数百万个薄膜晶体管 组成的矩阵。
-
每个晶体管独立控制一个子像素，充当该子像素的电子开关。
-
-
液晶层：被封装在两片基板之间，是实现光电转换的核心介质。
-
彩色滤光片 ：每个像素点被精确划分为红、绿、蓝三个子像素，并分别覆盖对应的彩色滤光片。通过三原色混色原理合成全彩图像。
-
上偏振片：其偏振方向与下偏振片呈特定角度（通常为90度）。它与下偏振片和液晶层共同作用，完成对背光的调制。
3. 工作模式与驱动机制
以最常见的TN模式为例：
-
常亮模式：当无电压施加时，液晶分子呈特定排列，能够扭转光线的偏振方向，使光线得以通过上偏振片，该像素点呈现"亮"态。
-
常暗模式：当施加电压时，液晶分子在电场作用下改变排列，失去旋光性，光线无法通过上偏振片，该像素点呈现"暗"态。
-
灰度控制：通过调节电压的幅值，可以精确控制液晶分子的偏转角度，从而实现连续的灰度等级变化。
-
彩色合成 ：通过独立控制每个R、G、B子像素的灰度等级，混合产生所需的颜色。
4. 驱动时序与接口
LCD屏幕的图像是逐行、逐帧刷新的，由主控制器通过特定接口和时序进行驱动。
-
关键控制信号：
-
PCLK：像素时钟信号。每个时钟周期传输一个像素点的数据。
-
HSYNC：行同步信号。指示一行扫描的开始。
-
VSYNC：场同步信号。指示一帧图像扫描的开始。
-
DE：数据使能信号。高电平有效期间表示传输的数据是有效的像素数据。
-
RGB数据总线：并行传输像素数据的线路。例如24位色深，即R、G、B各占8位数据线。
-
-

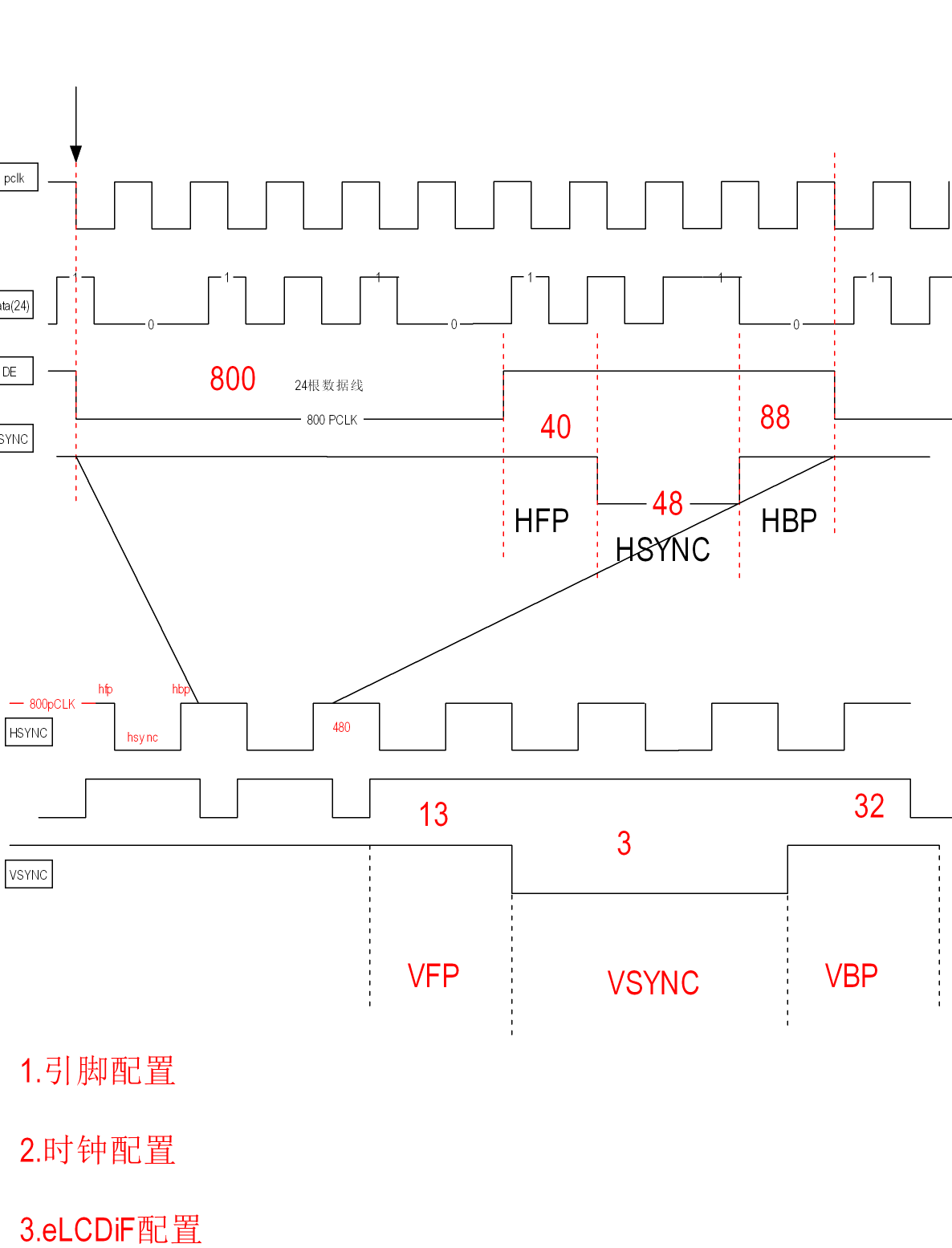

时序参数：
-
一行的显示周期不仅包含有效像素区域，还包括必要的空白区间。
-
HBP：行后沿。
-
HFP：行前沿。
-
HSYNC Pulse Width：行同步脉冲宽度。
-
有效显示区域：一行的有效像素数（如800个像素）。
-
HTotal：一行总周期数 = HBP + 有效像素数 + HFP + HSYNC Pulse Width。
-
垂直方向（帧）的时序定义同理，包含VBP、有效行数、VFP和VSYNC Pulse Width。
-
-
通信接口特性：
-
单工通信：数据仅从主控制器向LCD屏幕单向传输。
-
并行接口：使用多根数据线同时传输数据，具有高带宽。
-
同步通信：依赖PCLK时钟信号来同步数据传输。
-
5. 系统集成与驱动开发
要使LCD正常工作，需在主控制器端完成以下软件/硬件配置：
-
硬件连接：将主控制器的LCD控制器接口引脚正确连接到LCD模组的对应引脚。
-
引脚功能复用配置：将相关I/O引脚配置为RGB LCD模式。
-
时钟配置：根据LCD模组规格，配置主控制器产生正确的像素时钟频率。
-
LCD控制器初始化：配置主控制器内部的LCD控制模块，参数包括：
-
显示分辨率。
-
上述所有时序参数。
-
数据总线宽度。
-
同步信号的极性。
-
帧缓冲区内存地址。
-
配置完成后，LCD控制器将自动从帧缓冲区读取数据并按设定时序发送至LCD屏幕，无需CPU持续干预。
总结
LCD技术是一项基于电控光调制原理的成熟显示方案。其核心在于利用液晶的"光阀"作用，通过TFT阵列进行主动矩阵寻址，结合精确的驱动时序，最终在背光基础上合成出稳定的彩色图像。理解其分层结构、光电效应原理及驱动时序是掌握LCD技术的关键。
