Baumer相机关于触发模式的选择及更改

Baumer相机关于触发模式的选择及更改

[🎯 Baumer相机的触发模式介绍](#🎯 Baumer相机的触发模式介绍)
[🎯 使用Baumer相机图像软件设置触发模式](#🎯 使用Baumer相机图像软件设置触发模式)
[🎯 使用Baumer SDK代码设置触发模式](#🎯 使用Baumer SDK代码设置触发模式)

🎯 Baumer相机的触发模式介绍

触发模式	GenICam 参数名称	工作原理说明
自由运行模式	`TriggerMode = Off`	相机按当前状态连续采集图像，无需外部信号
软件触发	`TriggerMode = on; TriggerSource = Software` `TriggerSoftware` 命令触发	通过软件指令（调用 SDK 中的 `ExecuteSoftwareTrigger`）触发单帧采集
硬件上升沿触发	`TriggerSource = Line0/Line1...` `TriggerActivation = RisingEdge`	外部 TTL/RS422 信号从低电平跳变到高电平时触发曝光
硬件下降沿触发	`TriggerSource = Line0/Line1...` `TriggerActivation = FallingEdge`	外部信号从高电平跳变到低电平时触发曝光

使用Baumer相机 进行开发，首先需要下载Baumer工业相机的软件 ，它和basler相机的pylon软件基本相同，是用于相机评估和设置的图形用户界面（GUI）工具。

我们可以通过[堡盟软件下载Baumer-工业相机进行下载，也可以通过我们上传在CSDN或者百度网盘上的SDK包进行下载。

这里我们已经下载好Camera Explorer软件包放到CSDN里和百度网盘里

用户可以根据自己的情况进行下载，一般下载最新的版本即可。

✅CSDN下载:Baumer堡盟工业相机软件CameraExplorer-Windows-x64版本

✅百度网盘下载:Baumer堡盟工业相机软件CameraExplorer-Windows-x64版本

🎯 使用Baumer相机图像软件设置触发模式

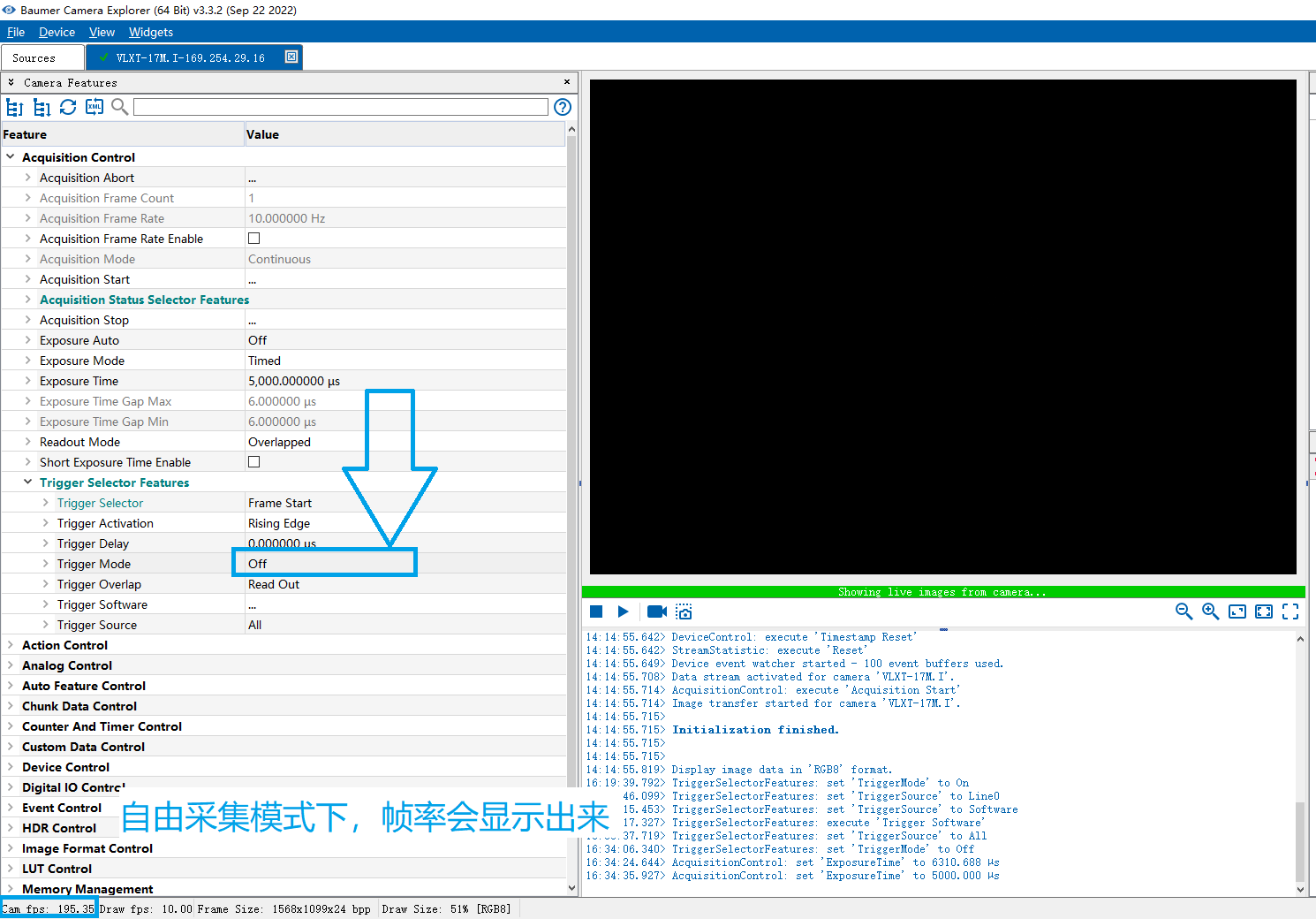

💥自由运行模式

TriggerMode = Off

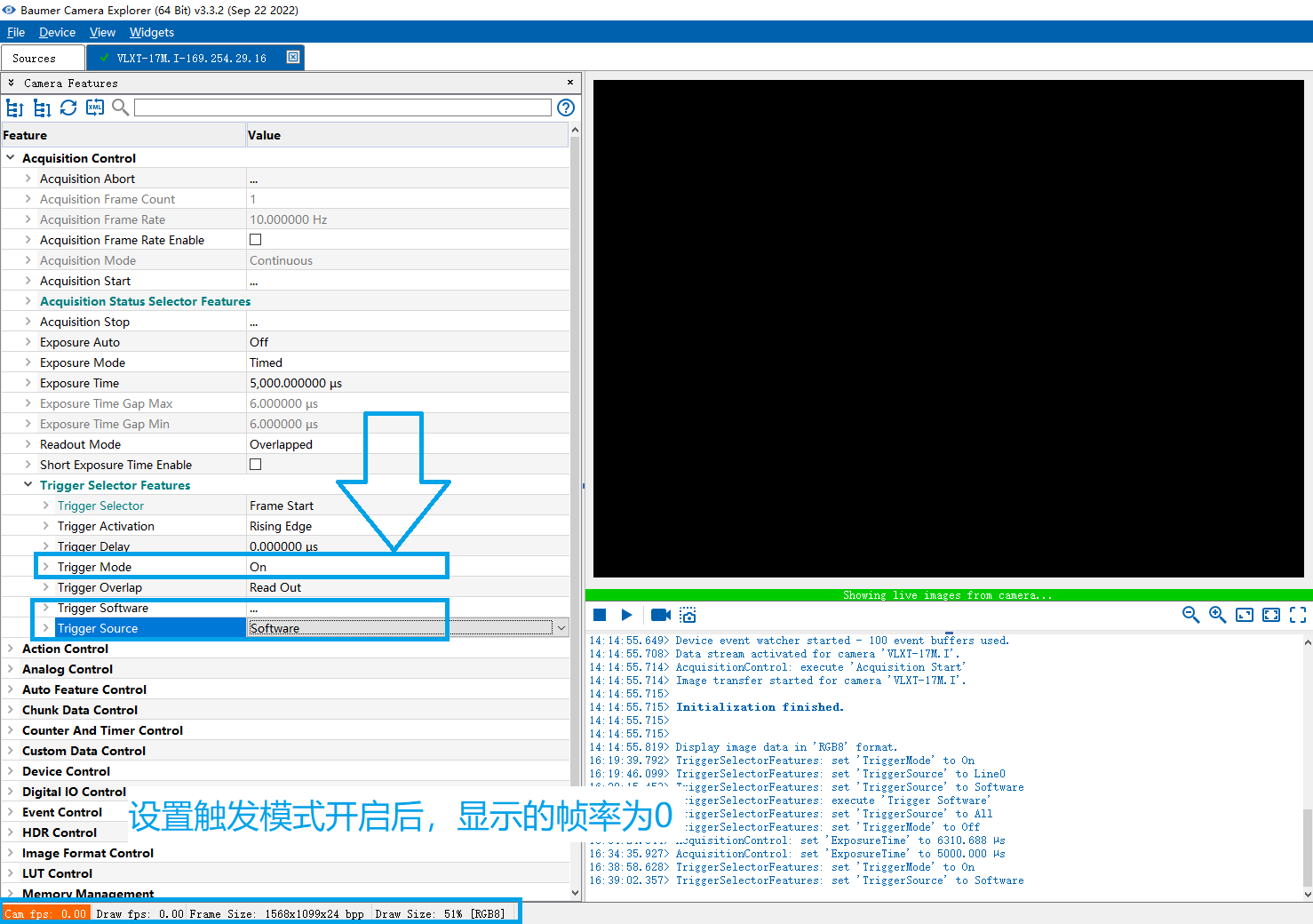

💥软件触发模式

TriggerMode = on; TriggerSource = Software

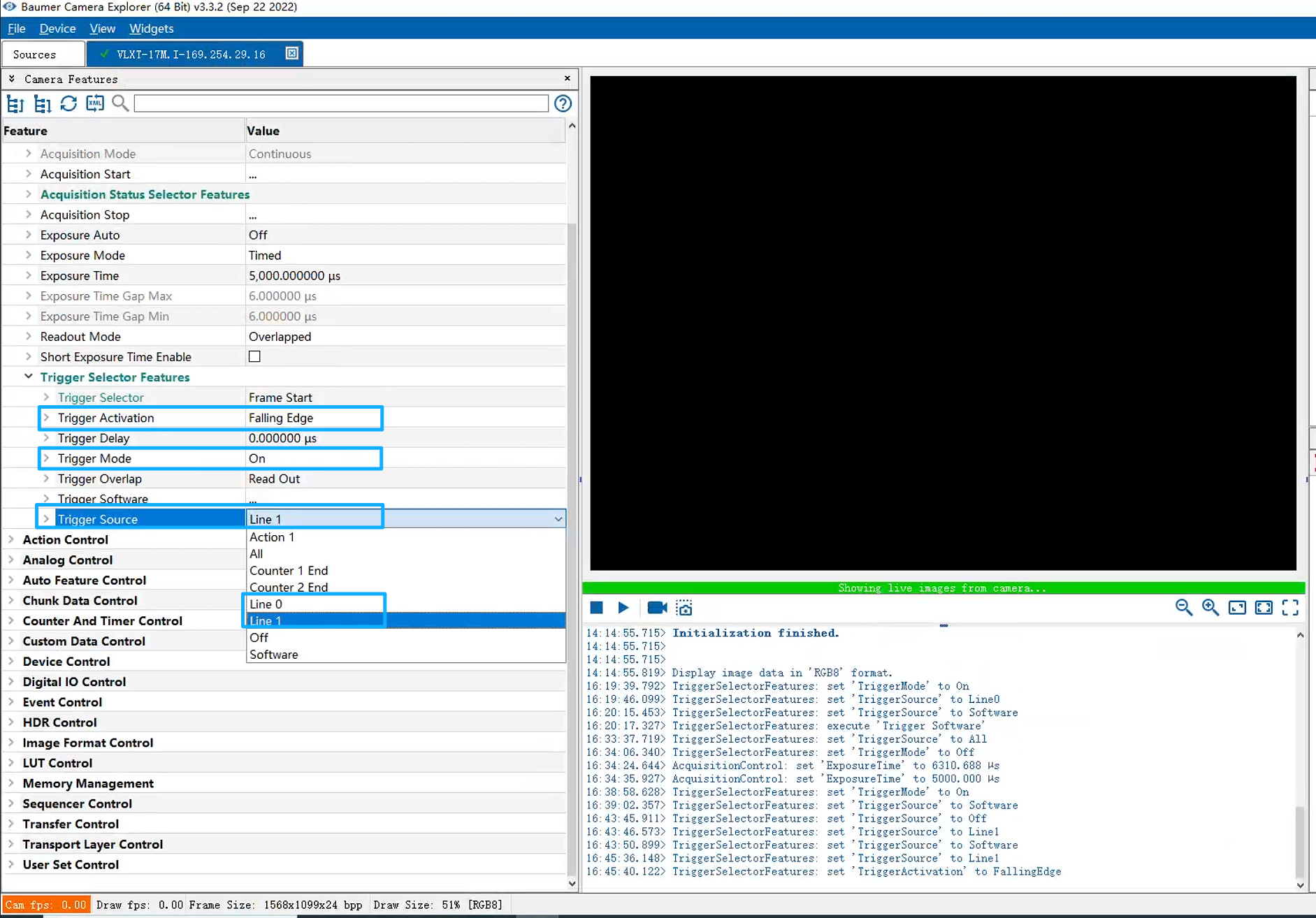

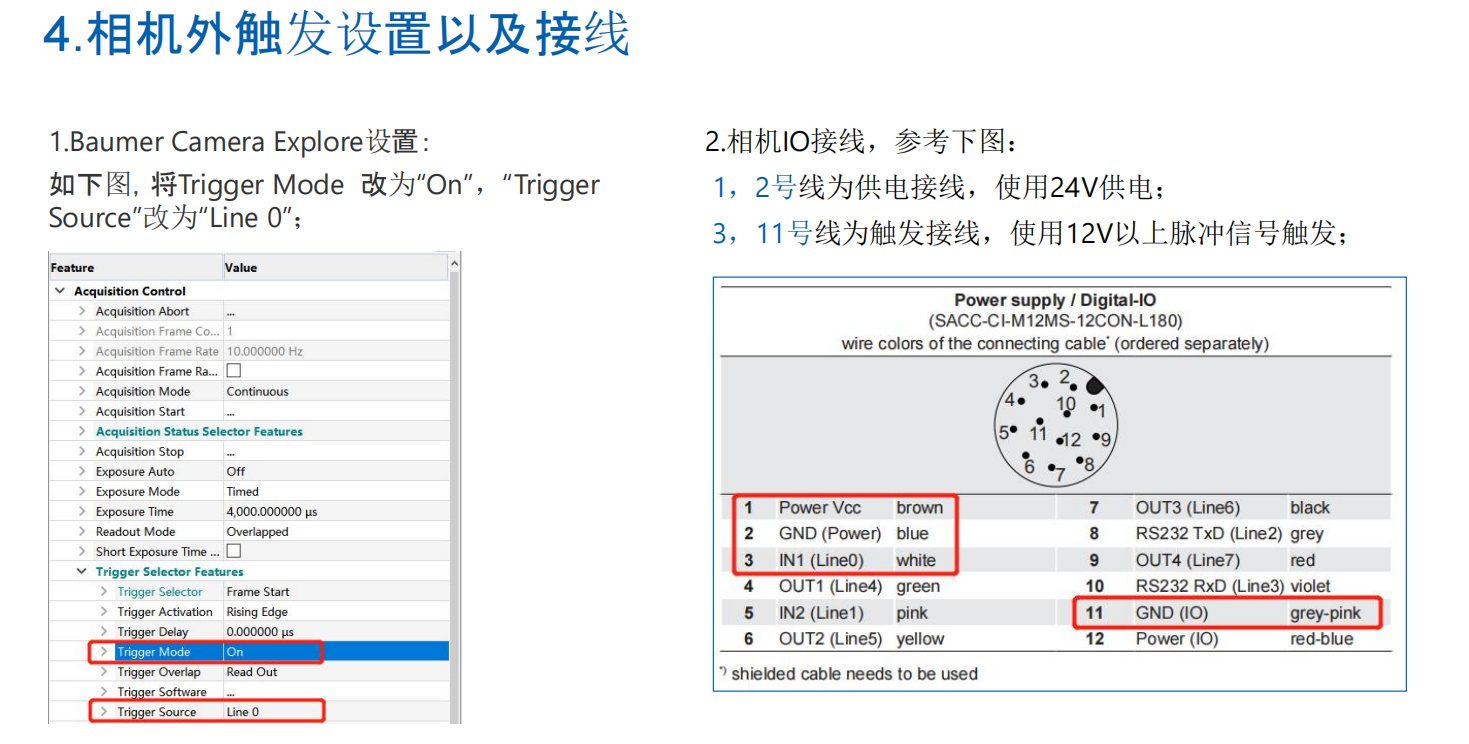

💥硬件触发模式

TriggerSource = Line0/Line1
TriggerActivation = RisingEdge

TriggerSource = Line0/Line1
TriggerActivation = FallingEdge

🎯 使用Baumer SDK代码设置触发模式

我们可以通过堡盟软件下载进行下载，也可以通过我们上传在CSDN或者百度网盘上的SDK包进行下载。

✅CSDN下载:Baumer_neoAPI_SDK C++版本
 ✅CSDN下载:Baumer_neoAPI_SDK C# CSharp版本

✅百度网盘：Baumer_neoAPI_SDK全版本下载（下载最新版本）

堡盟相机（Baumer）SDK C# 代码

💥自由运行模式代码

csharp 复制代码

camera = new NeoAPI.Cam();
camera.Connect(CamName);
camera.f.TriggerMode.Value = NeoAPI.TriggerMode.Off;

💥软件触发模式代码

csharp 复制代码

camera = new NeoAPI.Cam();
camera.Connect(CamName);
camera.f.TriggerMode.Value = NeoAPI.TriggerMode.On;             // 设置相机开启触发模式
camera.f.TriggerSource.Value = NeoAPI.TriggerSource.Software;   // 设置相机触发源为软触发
camera.f.TriggerSoftware.Execute();                             // 相机执行软触发命令一次

💥硬件触发模式代码

csharp 复制代码

camera = new NeoAPI.Cam();
camera.Connect(CamName);
camera.f.TriggerMode.Value = NeoAPI.TriggerMode.On;         // 设置相机开启触发模式
camera.f.TriggerSource.Value = NeoAPI.TriggerSource.Line0;  // 设置相机触发源为Line0
camera.f.TriggerActivation.Value = NeoAPI.TriggerActivation.RisingEdge;//设置上升沿触发

csharp 复制代码

camera = new NeoAPI.Cam();
camera.Connect(CamName);
camera.f.TriggerMode.Value = NeoAPI.TriggerMode.On;         // 设置相机开启触发模式
camera.f.TriggerSource.Value = NeoAPI.TriggerSource.Line1;  // 设置相机触发源为Line1
camera.f.TriggerActivation.Value = NeoAPI.TriggerActivation.FallingEdge;//设置下降沿触发
