【宇树机器人强化学习】(一):PPO算法的python实现与解析

前言

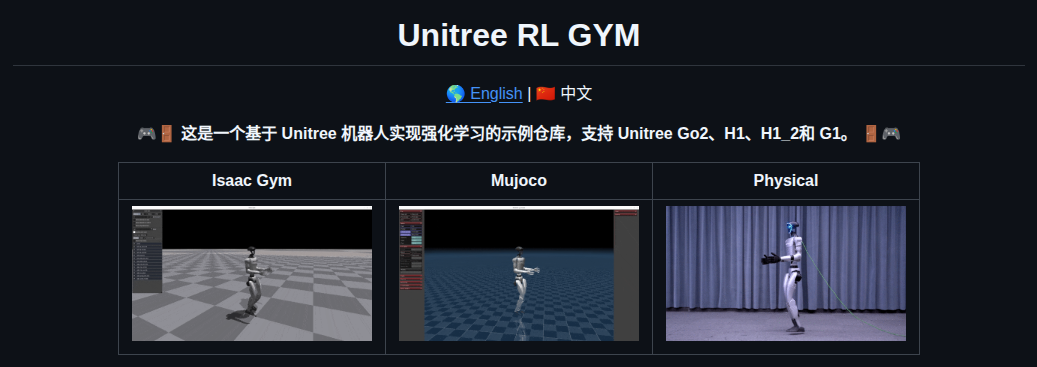

Unitree RL GYM 是一个开源的 基于 Unitree 机器人强化学习（Reinforcement Learning, RL）控制示例项目 ，用于训练、测试和部署四足机器人控制策略。该仓库支持多种 Unitree 机器人型号，包括 Go2、H1、H1_2 和 G1 。仓库地址
本系列将着手解析整个仓库的核心代码与算法实现和训练教程。此系列默认读者拥有一定的强化学习基础和代码基础，故在部分原理和基础代码逻辑不做解释，对强化学习基础感兴趣的读者可以阅读我的入门系列：
阅读本系列的前置知识：
- python语法，明白面向对象的封装
- pytorch基础使用
- 神经网络基础知识
- 强化学习基础知识，至少了解 Policy Gradient、Actor-Critic 和 PPO
本期将讲解rsl_rl仓库的PPO算法的python实现。

0 仓库安装

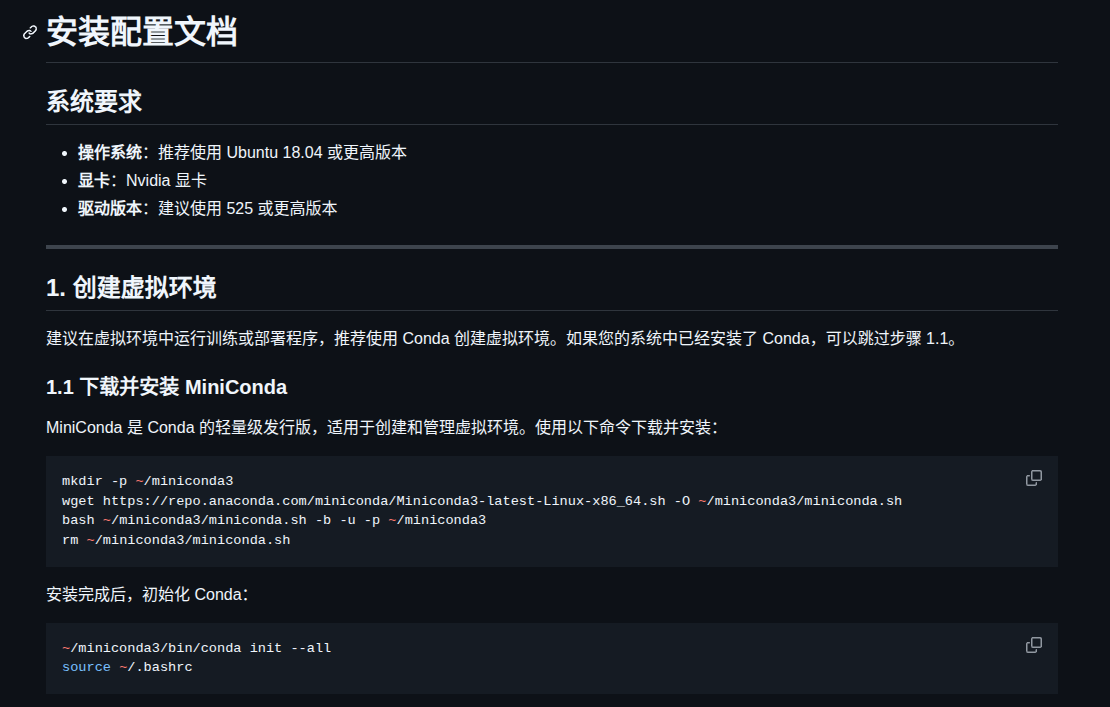

关于仓库的安装和环境配置官方的文档已经非常清楚了，这里就不在赘述。
官方教程
通过下述指令可以快速获取仓库代码。

shell 复制代码

git clone https://github.com/leggedrobotics/rsl_rl.git
cd rsl_rl
git checkout v1.0.2

0-1 PPO公式回顾

姑且这里回顾一下PPO的核心公式PPO 的目标函数是： L c l i p ( θ ) = E [ min ⁡ ( r ( θ ) A , c l i p ( r ( θ ) , 1 − ϵ , 1 + ϵ ) A ) ] L^{clip}(\theta)=\mathbb{E}[\min(r(\theta)A,\mathrm{clip}(r(\theta),1-\epsilon,1+\epsilon)A)] Lclip(θ)=E[min(r(θ)A,clip(r(θ),1−ϵ,1+ϵ)A)]其中:
- r ( θ ) r(\theta) r(θ)：新旧策略概率比
- A A A：Advantage（优势函数）
- ϵ \epsilon ϵ：裁剪范围，一般取 0.1~0.2

概率比率（Probability Ratio） r ( θ ) = π θ ( a ∣ s ) π θ o l d ( a ∣ s ) r(\theta) = \frac{\pi_\theta(a|s)}{\pi_{\theta_{old}}(a|s)} r(θ)=πθold(a∣s)πθ(a∣s)它表示：
- 新策略和旧策略在某个动作上的概率比例。
- 如果r ≈ 1，说明新旧策略 差不多
- 如果r >> 1 或 r << 1，说明策略 变化太大
通过上述公式，PPO 会限制 r ( θ ) r(\theta) r(θ)的取值范围 [ 1 − ϵ , 1 + ϵ ] [1-\epsilon, 1+\epsilon] [1−ϵ,1+ϵ]如果超过这个范围，梯度就会被裁剪，不再继续增大。

GAE（Generalized Advantage Estimation） :
- 它通过引入一个参数 λ（lambda） ，将 多步 TD 误差进行加权平均，从而得到更加稳定的 Advantage 估计。
公式： A t G A E = ∑ l = 0 ∞ ( γ λ ) l δ t + l A_t^{GAE} = \sum_{l=0}^{\infty} (\gamma \lambda)^l \delta_{t+l} AtGAE=l=0∑∞(γλ)lδt+l其中： δ t = r t + γ V ( s t + 1 ) − V ( s t ) \delta_t = r_t + \gamma V(s_{t+1}) - V(s_t) δt=rt+γV(st+1)−V(st)
表示 TD 误差（Temporal Difference Error）。
参数 λ \lambda λ 控制了 偏差和方差之间的平衡 ：
- λ = 0 只使用 一步 TD 误差,方差小,偏差较大
- λ = 1 接近 Monte Carlo 回报.偏差小.方差较大

策略熵的公式为： H ( π ) = − ∑ π ( a ∣ s ) log ⁡ π ( a ∣ s ) H(\pi) = -\sum \pi(a|s)\log \pi(a|s) H(π)=−∑π(a∣s)logπ(a∣s)
- 策略越随机，熵越大

1 仓库一览

拉取完仓库以后，我们可以简单的使用tree指令看一下整个项目的结构
rsl_rl目录结构

bash 复制代码

rsl_rl/
├── algorithms/
├── env/
├── modules/
├── runners/
├── storage/
└── utils/

1-1 `algorithms/`目录

bash 复制代码

algorithms/
├── __init__.py
├── ppo.py

功能：存放 RL 算法实现，例如 ppo.py 实现了 PPO（Proximal Policy Optimization） 算法。
特点：
- 可以扩展更多算法（如 DDPG、TD3、DPPO）。
- 提供训练所需的核心算法逻辑（策略更新、损失函数计算等）。

1-2 `env/`目录

bash 复制代码

env/
├── __init__.py
└── vec_env.py

功能：封装环境接口。
- vec_env.py 实现 Vectorized Environment，支持多环境并行训练。

作用：
- 对接仿真环境（如 PyBullet / Mujoco）。
- 提供标准接口给算法训练（step、reset、render 等）。

1-3 `modules/`目录

bash 复制代码

modules/
├── actor_critic.py
├── actor_critic_recurrent.py

功能：定义策略网络结构。
- actor_critic.py：普通 Actor-Critic 网络。
- actor_critic_recurrent.py：RNN / LSTM 版本的 Actor-Critic 网络。

作用：
- 提供策略和价值网络给 PPO 或其他算法调用。
- 支持状态序列建模，适合处理时间相关的机器人动作控制。

1-4 `runners/`目录

bash 复制代码

runners/
└── on_policy_runner.py

功能：训练调度器。
- on_policy_runner.py 负责 按策略采样数据并执行训练循环。
作用：
- 管理数据采样、训练步数、模型保存。
- 将算法、环境、存储模块整合成完整的训练流程。

1-5 `storage/`目录

bash 复制代码

storage/
└── rollout_storage.py

功能：存储采样轨迹（rollouts）。
作用：
- PPO 需要保存每一步的状态、动作、奖励等。
- 提供 mini-batch 更新、归一化等功能。

1-6 `utils/`目录

bash 复制代码

utils/
└── utils.py

功能：工具函数。
- 例如日志记录、模型保存/加载、张量操作等。
作用：
- 提供训练和部署所需的通用工具函数，减轻主逻辑负担。

2 PPO算法的`python`实现

2-1 代码一览

代码的路径在

bash 复制代码

algorithms/
├── __init__.py
├── ppo.py

代码整体在这，别急我们一部分一部分进行分析

python 复制代码

# SPDX-FileCopyrightText: Copyright (c) 2021 NVIDIA CORPORATION & AFFILIATES. All rights reserved.
# SPDX-License-Identifier: BSD-3-Clause
#
# Redistribution and use in source and binary forms, with or without
# modification, are permitted provided that the following conditions are met:
#
# 1. Redistributions of source code must retain the above copyright notice, this
# list of conditions and the following disclaimer.
#
# 2. Redistributions in binary form must reproduce the above copyright notice,
# this list of conditions and the following disclaimer in the documentation
# and/or other materials provided with the distribution.
#
# 3. Neither the name of the copyright holder nor the names of its
# contributors may be used to endorse or promote products derived from
# this software without specific prior written permission.
#
# THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"
# AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
# IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
# DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE
# FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
# DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
# SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
# CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,
# OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE
# OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
#
# Copyright (c) 2021 ETH Zurich, Nikita Rudin

import torch
import torch.nn as nn
import torch.optim as optim

from rsl_rl.modules import ActorCritic
from rsl_rl.storage import RolloutStorage

class PPO:
    actor_critic: ActorCritic
    def __init__(self,
                 actor_critic,
                 num_learning_epochs=1,
                 num_mini_batches=1,
                 clip_param=0.2,
                 gamma=0.998,
                 lam=0.95,
                 value_loss_coef=1.0,
                 entropy_coef=0.0,
                 learning_rate=1e-3,
                 max_grad_norm=1.0,
                 use_clipped_value_loss=True,
                 schedule="fixed",
                 desired_kl=0.01,
                 device='cpu',
                 ):

        self.device = device

        self.desired_kl = desired_kl
        self.schedule = schedule
        self.learning_rate = learning_rate

        # PPO components
        self.actor_critic = actor_critic
        self.actor_critic.to(self.device)
        self.storage = None # initialized later
        self.optimizer = optim.Adam(self.actor_critic.parameters(), lr=learning_rate)
        self.transition = RolloutStorage.Transition()

        # PPO parameters
        self.clip_param = clip_param
        self.num_learning_epochs = num_learning_epochs
        self.num_mini_batches = num_mini_batches
        self.value_loss_coef = value_loss_coef
        self.entropy_coef = entropy_coef
        self.gamma = gamma
        self.lam = lam
        self.max_grad_norm = max_grad_norm
        self.use_clipped_value_loss = use_clipped_value_loss

    def init_storage(self, num_envs, num_transitions_per_env, actor_obs_shape, critic_obs_shape, action_shape):
        self.storage = RolloutStorage(num_envs, num_transitions_per_env, actor_obs_shape, critic_obs_shape, action_shape, self.device)

    def test_mode(self):
        self.actor_critic.test()

    def train_mode(self):
        self.actor_critic.train()

    def act(self, obs, critic_obs):
        if self.actor_critic.is_recurrent:
            self.transition.hidden_states = self.actor_critic.get_hidden_states()
        # Compute the actions and values
        self.transition.actions = self.actor_critic.act(obs).detach()
        self.transition.values = self.actor_critic.evaluate(critic_obs).detach()
        self.transition.actions_log_prob = self.actor_critic.get_actions_log_prob(self.transition.actions).detach()
        self.transition.action_mean = self.actor_critic.action_mean.detach()
        self.transition.action_sigma = self.actor_critic.action_std.detach()
        # need to record obs and critic_obs before env.step()
        self.transition.observations = obs
        self.transition.critic_observations = critic_obs
        return self.transition.actions

    def process_env_step(self, rewards, dones, infos):
        self.transition.rewards = rewards.clone()
        self.transition.dones = dones
        # Bootstrapping on time outs
        if 'time_outs' in infos:
            self.transition.rewards += self.gamma * torch.squeeze(self.transition.values * infos['time_outs'].unsqueeze(1).to(self.device), 1)

        # Record the transition
        self.storage.add_transitions(self.transition)
        self.transition.clear()
        self.actor_critic.reset(dones)

    def compute_returns(self, last_critic_obs):
        last_values= self.actor_critic.evaluate(last_critic_obs).detach()
        self.storage.compute_returns(last_values, self.gamma, self.lam)

    def update(self):
        mean_value_loss = 0
        mean_surrogate_loss = 0
        if self.actor_critic.is_recurrent:
            generator = self.storage.reccurent_mini_batch_generator(self.num_mini_batches, self.num_learning_epochs)
        else:
            generator = self.storage.mini_batch_generator(self.num_mini_batches, self.num_learning_epochs)
        for obs_batch, critic_obs_batch, actions_batch, target_values_batch, advantages_batch, returns_batch, old_actions_log_prob_batch, \
            old_mu_batch, old_sigma_batch, hid_states_batch, masks_batch in generator:


                self.actor_critic.act(obs_batch, masks=masks_batch, hidden_states=hid_states_batch[0])
                actions_log_prob_batch = self.actor_critic.get_actions_log_prob(actions_batch)
                value_batch = self.actor_critic.evaluate(critic_obs_batch, masks=masks_batch, hidden_states=hid_states_batch[1])
                mu_batch = self.actor_critic.action_mean
                sigma_batch = self.actor_critic.action_std
                entropy_batch = self.actor_critic.entropy

                # KL
                if self.desired_kl != None and self.schedule == 'adaptive':
                    with torch.inference_mode():
                        kl = torch.sum(
                            torch.log(sigma_batch / old_sigma_batch + 1.e-5) + (torch.square(old_sigma_batch) + torch.square(old_mu_batch - mu_batch)) / (2.0 * torch.square(sigma_batch)) - 0.5, axis=-1)
                        kl_mean = torch.mean(kl)

                        if kl_mean > self.desired_kl * 2.0:
                            self.learning_rate = max(1e-5, self.learning_rate / 1.5)
                        elif kl_mean < self.desired_kl / 2.0 and kl_mean > 0.0:
                            self.learning_rate = min(1e-2, self.learning_rate * 1.5)

                        for param_group in self.optimizer.param_groups:
                            param_group['lr'] = self.learning_rate


                # Surrogate loss
                ratio = torch.exp(actions_log_prob_batch - torch.squeeze(old_actions_log_prob_batch))
                surrogate = -torch.squeeze(advantages_batch) * ratio
                surrogate_clipped = -torch.squeeze(advantages_batch) * torch.clamp(ratio, 1.0 - self.clip_param,
                                                                                1.0 + self.clip_param)
                surrogate_loss = torch.max(surrogate, surrogate_clipped).mean()

                # Value function loss
                if self.use_clipped_value_loss:
                    value_clipped = target_values_batch + (value_batch - target_values_batch).clamp(-self.clip_param,
                                                                                                    self.clip_param)
                    value_losses = (value_batch - returns_batch).pow(2)
                    value_losses_clipped = (value_clipped - returns_batch).pow(2)
                    value_loss = torch.max(value_losses, value_losses_clipped).mean()
                else:
                    value_loss = (returns_batch - value_batch).pow(2).mean()

                loss = surrogate_loss + self.value_loss_coef * value_loss - self.entropy_coef * entropy_batch.mean()

                # Gradient step
                self.optimizer.zero_grad()
                loss.backward()
                nn.utils.clip_grad_norm_(self.actor_critic.parameters(), self.max_grad_norm)
                self.optimizer.step()

                mean_value_loss += value_loss.item()
                mean_surrogate_loss += surrogate_loss.item()

        num_updates = self.num_learning_epochs * self.num_mini_batches
        mean_value_loss /= num_updates
        mean_surrogate_loss /= num_updates
        self.storage.clear()

        return mean_value_loss, mean_surrogate_loss

2-2 初始化函数

我们来看看这个类初始化部分：

python 复制代码

class PPO:
    actor_critic: ActorCritic
    def __init__(self,
                 actor_critic,
                 num_learning_epochs=1,
                 num_mini_batches=1,
                 clip_param=0.2,
                 gamma=0.998,
                 lam=0.95,
                 value_loss_coef=1.0,
                 entropy_coef=0.0,
                 learning_rate=1e-3,
                 max_grad_norm=1.0,
                 use_clipped_value_loss=True,
                 schedule="fixed",
                 desired_kl=0.01,
                 device='cpu',
                 ):

        self.device = device

        self.desired_kl = desired_kl
        self.schedule = schedule
        self.learning_rate = learning_rate

        # PPO components
        self.actor_critic = actor_critic
        self.actor_critic.to(self.device)
        self.storage = None # initialized later
        self.optimizer = optim.Adam(self.actor_critic.parameters(), lr=learning_rate)
        self.transition = RolloutStorage.Transition()

        # PPO parameters
        self.clip_param = clip_param
        self.num_learning_epochs = num_learning_epochs
        self.num_mini_batches = num_mini_batches
        self.value_loss_coef = value_loss_coef
        self.entropy_coef = entropy_coef
        self.gamma = gamma
        self.lam = lam
        self.max_grad_norm = max_grad_norm
        self.use_clipped_value_loss = use_clipped_value_loss

初始化传入了大量PPO的超参数：
- actor_critic：这里传入的是PPO算法必须的Actor-Critic 网络(这个网络的定义在modules/actor_critic.py,这个我们后面几期会进行解析)
- num_learning_epochs=1：每一批 rollout 数据 重复训练多少轮
- num_mini_batches=1：把 rollout 数据分成多少 mini-batch（以提高样本利用率）
- ==clip_param=0.2：这个是PPO的 ϵ \epsilon ϵ核心参数，用于对策略进行裁切
- gamma=0.998：奖励折扣因子，用于控制控制 长期奖励权重
- lam=0.95：GAE的 λ 参数，用于在计算优势函数的时候降低方差
- value_loss_coef=1.0：损失函数权重，越高越关注value网络
- entropy_coef=0.0：策略熵, 鼓励策略保持一定随机性，用于设置额外探索奖励
- learning_rate=1e-3：神经网络学习率
- max_grad_norm=1.0：梯度裁剪，大于此值的梯度值会被裁切，防止梯度爆炸
- use_clipped_value_loss=True：是否使用Value Clipping,防止 Critic更新过大
- schedule="fixed"：表示 训练过程中学习率保持固定，不根据 KL 或训练情况动态调整
- desired_kl=0.01：目标 KL 散度，表示 期望新旧策略之间的 KL 距离大约为 0.01，用于在自适应学习率策略中控制策略更新幅度。
- `device='cpu'：运行设备
同时还定义了一些变量

python 复制代码

self.storage = None # initialized later
self.optimizer = optim.Adam(self.actor_critic.parameters(), lr=learning_rate)
self.transition = RolloutStorage.Transition()

self.storage：经验回放缓存（Rollout Buffer）占位符
self.optimizer：Adam优化器 来更新 Actor-Critic 网络参数
self.transition：临时数据结构（step buffer）

2-3 初始化经验回放缓存函数 `init_storage()`

python 复制代码

def init_storage(self, num_envs, num_transitions_per_env, actor_obs_shape, critic_obs_shape, action_shape):
    self.storage = RolloutStorage(
        num_envs,
        num_transitions_per_env,
        actor_obs_shape,
        critic_obs_shape,
        action_shape,
        self.device
    )

这个函数用于初始化经验回放缓存（Rollout Buffer）机制的数据缓存（Rollout Buffer）。
定义在storage/rollout_storage.py，我们之后也会解析

2-4 模式函数

python 复制代码

def test_mode(self):
    self.actor_critic.test()
def train_mode(self):
    self.actor_critic.train()

这两都是启用actor_critic的模式
这个网络的定义在modules/actor_critic.py，我们之后也会解析

2-5 行动函数`act()`

这个函数的作用：根据当前状态，计算动作并返回，同时并记录训练数据

python 复制代码

def act(self, obs, critic_obs):
        if self.actor_critic.is_recurrent:
            self.transition.hidden_states = self.actor_critic.get_hidden_states()
        # Compute the actions and values
        self.transition.actions = self.actor_critic.act(obs).detach()
        self.transition.values = self.actor_critic.evaluate(critic_obs).detach()
        self.transition.actions_log_prob = self.actor_critic.get_actions_log_prob(self.transition.actions).detach()
        self.transition.action_mean = self.actor_critic.action_mean.detach()
        self.transition.action_sigma = self.actor_critic.action_std.detach()
        # need to record obs and critic_obs before env.step()
        self.transition.observations = obs
        self.transition.critic_observations = critic_obs
        return self.transition.actions

我们一步步看，首先我们来看函数的输入

python 复制代码

def act(self, obs, critic_obs):

obs 是 策略网络的输入
critic_obs 是 价值网络输入

python 复制代码

if self.actor_critic.is_recurrent:
    self.transition.hidden_states = self.actor_critic.get_hidden_states()

这里判断是否需要使用 RNN / LSTM 网络 ，如果是，需要保存hidden_state,否则后面训练无法恢复序列状态。

python 复制代码

self.transition.actions = self.actor_critic.act(obs).detach()
self.transition.values = self.actor_critic.evaluate(critic_obs).detach()

Actor网络根据策略网络的输入 来计算动作，.detach()表示不参与梯度计算，只是进行采样。
Critic网络计算价值,.detach()表示不参与梯度计算，只是进行采样。

python 复制代码

self.transition.actions_log_prob = self.actor_critic.get_actions_log_prob(self.transition.actions).detach()

这里计算动作概率 l o g π θ ( a ∣ s ) log π_\theta(a|s) logπθ(a∣s)，用于后面计算概率比率（Probability Ratio）的时候使用

python 复制代码

self.transition.action_mean = self.actor_critic.action_mean.detach()
self.transition.action_sigma = self.actor_critic.action_std.detach()

这里保存策略分布，用于 KL散度计算 。其中动作通常来自 高斯分布 ： a N ( μ , σ ) a ~ N(μ , σ) a N(μ,σ)

python 复制代码

# need to record obs and critic_obs before env.step()
self.transition.observations = obs
self.transition.critic_observations = critic_obs
return self.transition.actions

保存状态并返回动作，这里需要在env.step()之前保存，否则状态就改变了

2-6 处理环境反馈函数process_env_step()

这个函数用于处理环境返回结果，并存储数据

python 复制代码

def process_env_step(self, rewards, dones, infos):
        self.transition.rewards = rewards.clone()
        self.transition.dones = dones
        # Bootstrapping on time outs
        if 'time_outs' in infos:
            self.transition.rewards += self.gamma * torch.squeeze(self.transition.values * infos['time_outs'].unsqueeze(1).to(self.device), 1)

        # Record the transition
        self.storage.add_transitions(self.transition)
        self.transition.clear()
        self.actor_critic.reset(dones)

python 复制代码

self.transition.rewards = rewards.clone()
self.transition.dones = dones

保存奖励 r t r_t rt，同时保存终止信号

python 复制代码

# Bootstrapping on time outs
if 'time_outs' in infos:
	self.transition.rewards += self.gamma * torch.squeeze(self.transition.values * infos['time_outs'].unsqueeze(1).to(self.device), 1)

有些 episode 结束不是因为失败，而是达到最大步数，那就不能把未来价值 V ( s ) V(s) V(s)当成 0。
这时候修正value的计算 r = r + γ V ( s ) r = r + γV(s) r=r+γV(s)

python 复制代码

# Record the transition
self.storage.add_transitions(self.transition)
self.transition.clear()
self.actor_critic.reset(dones)

在经验池里头储存数据，每一步的数据包含 ( s , a , r , V , l o g p r o b ) (s,a,r,V,log_prob) (s,a,r,V,logprob)
清空 transition并重置RNN

2-7 计算收获函数`compute_returns`

计算 PPO 训练需要的奖励returns和优势函数advantage

python 复制代码

def compute_returns(self, last_critic_obs):
	last_values= self.actor_critic.evaluate(last_critic_obs).detach()
	self.storage.compute_returns(last_values, self.gamma, self.lam)

第一行会计算最后状态价值 V ( s T ) V(s_T) V(sT)
第二行就是GAE计算，将 多步 TD 误差进行加权平均，从而得到更加稳定的 Advantage 估计。
Return： R t = r t + γ R t + 1 R_t = r_t + γR_{t+1} Rt=rt+γRt+1
优势函数Advantage（GAE）: δ t = r t + γ V ( s t + 1 ) − V ( s t ) δ_t = r_t + γV(s_{t+1}) - V(s_t) δt=rt+γV(st+1)−V(st) A t = δ t + γ λ δ t + 1 + ( γ λ ) 2 δ t + 2 + . . . A_t = δ_t + γλδ_{t+1} + (γλ)^2δ_{t+2}+... At=δt+γλδt+1+(γλ)2δt+2+...

3 核心函数update

3-1 完整实现

前面的代码主要完成 数据采样与优势计算 ，而 PPO 的核心训练逻辑全部在 update() 函数中完成。这个函数负责：
- 重新计算策略概率
- 计算 PPO loss
- 反向传播更新网络

python 复制代码

 def update(self):
        mean_value_loss = 0
        mean_surrogate_loss = 0
        if self.actor_critic.is_recurrent:
            generator = self.storage.reccurent_mini_batch_generator(self.num_mini_batches, self.num_learning_epochs)
        else:
            generator = self.storage.mini_batch_generator(self.num_mini_batches, self.num_learning_epochs)
        for obs_batch, critic_obs_batch, actions_batch, target_values_batch, advantages_batch, returns_batch, old_actions_log_prob_batch, \
            old_mu_batch, old_sigma_batch, hid_states_batch, masks_batch in generator:


                self.actor_critic.act(obs_batch, masks=masks_batch, hidden_states=hid_states_batch[0])
                actions_log_prob_batch = self.actor_critic.get_actions_log_prob(actions_batch)
                value_batch = self.actor_critic.evaluate(critic_obs_batch, masks=masks_batch, hidden_states=hid_states_batch[1])
                mu_batch = self.actor_critic.action_mean
                sigma_batch = self.actor_critic.action_std
                entropy_batch = self.actor_critic.entropy

                # KL
                if self.desired_kl != None and self.schedule == 'adaptive':
                    with torch.inference_mode():
                        kl = torch.sum(
                            torch.log(sigma_batch / old_sigma_batch + 1.e-5) + (torch.square(old_sigma_batch) + torch.square(old_mu_batch - mu_batch)) / (2.0 * torch.square(sigma_batch)) - 0.5, axis=-1)
                        kl_mean = torch.mean(kl)

                        if kl_mean > self.desired_kl * 2.0:
                            self.learning_rate = max(1e-5, self.learning_rate / 1.5)
                        elif kl_mean < self.desired_kl / 2.0 and kl_mean > 0.0:
                            self.learning_rate = min(1e-2, self.learning_rate * 1.5)

                        for param_group in self.optimizer.param_groups:
                            param_group['lr'] = self.learning_rate


                # Surrogate loss
                ratio = torch.exp(actions_log_prob_batch - torch.squeeze(old_actions_log_prob_batch))
                surrogate = -torch.squeeze(advantages_batch) * ratio
                surrogate_clipped = -torch.squeeze(advantages_batch) * torch.clamp(ratio, 1.0 - self.clip_param,
                                                                                1.0 + self.clip_param)
                surrogate_loss = torch.max(surrogate, surrogate_clipped).mean()

                # Value function loss
                if self.use_clipped_value_loss:
                    value_clipped = target_values_batch + (value_batch - target_values_batch).clamp(-self.clip_param,
                                                                                                    self.clip_param)
                    value_losses = (value_batch - returns_batch).pow(2)
                    value_losses_clipped = (value_clipped - returns_batch).pow(2)
                    value_loss = torch.max(value_losses, value_losses_clipped).mean()
                else:
                    value_loss = (returns_batch - value_batch).pow(2).mean()

                loss = surrogate_loss + self.value_loss_coef * value_loss - self.entropy_coef * entropy_batch.mean()

                # Gradient step
                self.optimizer.zero_grad()
                loss.backward()
                nn.utils.clip_grad_norm_(self.actor_critic.parameters(), self.max_grad_norm)
                self.optimizer.step()

                mean_value_loss += value_loss.item()
                mean_surrogate_loss += surrogate_loss.item()

        num_updates = self.num_learning_epochs * self.num_mini_batches
        mean_value_loss /= num_updates
        mean_surrogate_loss /= num_updates
        self.storage.clear()

        return mean_value_loss, mean_surrogate_loss

3-2 参数定义

我们一步步来看：

python 复制代码

mean_value_loss = 0
mean_surrogate_loss = 0
if self.actor_critic.is_recurrent:
	generator = self.storage.reccurent_mini_batch_generator(self.num_mini_batches, self.num_learning_epochs)
else:
	generator = self.storage.mini_batch_generator(self.num_mini_batches, self.num_learning_epochs)

mean_value_loss和mean_surrogate_loss:统计整个训练过程中的 平均 loss，用于日志打印。
然后我们根据是否使用 RNN / LSTM 网络 来构造 mini-batch 迭代器

3-3 每个batch

python 复制代码

for obs_batch, critic_obs_batch, actions_batch, target_values_batch, advantages_batch, returns_batch, old_actions_log_prob_batch, \

old_mu_batch, old_sigma_batch, hid_states_batch, masks_batch in generator:

然后我们在每个 batch 取出这些变量：
- obs_batch：Actor网络输入
- critic_obs_batch：Critic网络输入
- actions_batch：采样动作
- target_values_batch：旧价值函数V(s)
- advantages_batch：GAE优势函数
- critic_obs_batch：Critic输入
- returns_batch：目标价值
- old_actions_log_prob_batch：旧策略概率 l o g π θ ( a ∣ s ) log π_\theta(a|s) logπθ(a∣s)
- old_mu_batch：旧策略均值 μ μ μ
- old_sigma_batch：旧策略方差 σ σ σ

python 复制代码

self.actor_critic.act(obs_batch, masks=masks_batch, hidden_states=hid_states_batch[0])

首先调用act函数进行Actor前向计算，重新计算 当前策略的动作分布 π θ ( a ∣ s ) = N ( μ θ ( s ) , σ θ ( s ) ) \pi_\theta(a|s) = \mathcal{N}(\mu_\theta(s), \sigma_\theta(s)) πθ(a∣s)=N(μθ(s),σθ(s))

python 复制代码

actions_log_prob_batch = self.actor_critic.get_actions_log_prob(actions_batch)

然后获取当前动作概率log prob log ⁡ π θ ( a t ∣ s t ) \log \pi_\theta(a_t|s_t) logπθ(at∣st)，用于一会计算概率比率

python 复制代码

value_batch = self.actor_critic.evaluate(critic_obs_batch)

Critic计算价值函数 value

python 复制代码

mu_batch = self.actor_critic.action_mean
sigma_batch = self.actor_critic.action_std
entropy_batch = self.actor_critic.entropy

mu_batch： μ \mu μ策略均值
sigma_batch： σ \sigma σ策略方差
entropy:策略熵

3-4 KL散度控制

KL散度控制就干一件事：如果 KL 太大，降低学习率。
这是一种简单的 Trust Region 近似实现，用于防止策略更新过大导致训练不稳定。

python 复制代码

# KL
if self.desired_kl != None and self.schedule == 'adaptive':
	with torch.inference_mode():
		kl = torch.sum(
			torch.log(sigma_batch / old_sigma_batch + 1.e-5) + (torch.square(old_sigma_batch) + torch.square(old_mu_batch - mu_batch)) / (2.0 * torch.square(sigma_batch)) - 0.5, axis=-1)
		kl_mean = torch.mean(kl)

		if kl_mean > self.desired_kl * 2.0:
			self.learning_rate = max(1e-5, self.learning_rate / 1.5)
		elif kl_mean < self.desired_kl / 2.0 and kl_mean > 0.0:
			self.learning_rate = min(1e-2, self.learning_rate * 1.5)

		for param_group in self.optimizer.param_groups:
			param_group['lr'] = self.learning_rate

其中的kl对应 高斯分布KL公式 K L ( π o l d ∣ ∣ π n e w ) = log ⁡ σ σ o l d + σ o l d 2 + ( μ o l d − μ ) 2 2 σ 2 − 1 2 KL(\pi_{old}||\pi_{new}) = \log\frac{\sigma}{\sigma_{old}} + \frac{\sigma_{old}^2 + (\mu_{old}-\mu)^2}{2\sigma^2} - \frac12 KL(πold∣∣πnew)=logσoldσ+2σ2σold2+(μold−μ)2−21

python 复制代码

if kl_mean > self.desired_kl * 2.0:
	self.learning_rate = max(1e-5, self.learning_rate / 1.5)
elif kl_mean < self.desired_kl / 2.0 and kl_mean > 0.0:
	self.learning_rate = min(1e-2, self.learning_rate * 1.5)

for param_group in self.optimizer.param_groups:
	param_group['lr'] = self.learning_rate

自适应学习率并更新

KL	说明
太大	更新太猛
太小	更新太慢

3-5 PPO核心：概率比率

python 复制代码

ratio = torch.exp(actions_log_prob_batch - old_actions_log_prob_batch)

这就是PPO的核心公式： r t ( θ ) = π θ ( a t ∣ s t ) π θ o l d ( a t ∣ s t ) r_t(\theta) = \frac{\pi_\theta(a_t|s_t)} {\pi_{\theta_{old}}(a_t|s_t)} rt(θ)=πθold(at∣st)πθ(at∣st)
它表示：
- 新策略和旧策略在某个动作上的概率比例。
- 如果r ≈ 1，说明新旧策略 差不多
- 如果r >> 1 或 r << 1，说明策略 变化太大

3-6 PPO又一核心 Clip裁切

python 复制代码

surrogate = -torch.squeeze(advantages_batch) * ratio
surrogate_clipped = -torch.squeeze(advantages_batch) * torch.clamp(ratio, 1.0 - self.clip_param,
                                                                                1.0 + self.clip_param)
surrogate_loss = torch.max(surrogate, surrogate_clipped).mean()

也就是对应的 L C L I P = E [ min ⁡ ( r t ( θ ) A t , c l i p ( r t ( θ ) , 1 − ϵ , 1 + ϵ ) A t ) ] L^{CLIP} = E[ \min( r_t(\theta)A_t, clip(r_t(\theta),1-\epsilon,1+\epsilon)A_t ) ] LCLIP=E[min(rt(θ)At,clip(rt(θ),1−ϵ,1+ϵ)At)]
第一行是原始策略梯度，也就是公式中的 L P G = E [ r t ( θ ) A t ] L^{PG} = E[r_t(\theta)A_t] LPG=E[rt(θ)At]
通过上述公式，PPO 会限制 r ( θ ) r(\theta) r(θ)的取值范围 [ 1 − ϵ , 1 + ϵ ] [1-\epsilon, 1+\epsilon] [1−ϵ,1+ϵ]如果超过这个范围，梯度就会被裁剪，不再继续增大。
注意：这里加负号是因为 PyTorch默认最小化loss

3-7 损失函数

python 复制代码

 # Value function loss
if self.use_clipped_value_loss:
	value_clipped = target_values_batch + (value_batch - target_values_batch).clamp(-self.clip_param,
																					self.clip_param)
	value_losses = (value_batch - returns_batch).pow(2)
	value_losses_clipped = (value_clipped - returns_batch).pow(2)
	value_loss = torch.max(value_losses, value_losses_clipped).mean()
else:
	value_loss = (returns_batch - value_batch).pow(2).mean()

loss = surrogate_loss + self.value_loss_coef * value_loss - self.entropy_coef * entropy_batch.mean()

这里计算完整的损失函数公式 L = L p o l i c y + c 1 L v a l u e − c 2 H ( π ) L = L_{policy} + c_1 L_{value} - c_2 H(\pi) L=Lpolicy+c1Lvalue−c2H(π)
其中：
- self.value_loss_coef * value_loss:价值网络损失
- surrogate_loss:策略网络损失
- self.entropy_coef * entropy_batch.mean():策略熵函数损失
这里根据是否使用PPO value clip分为两种计算value_loss的方式

普通value loss L V = ( V θ ( s ) − R t ) 2 L_V = (V_\theta(s) - R_t)^2 LV=(Vθ(s)−Rt)2
PPO value clip V c l i p = V o l d + c l i p ( V θ − V o l d ) V^{clip} = V_{old} + clip(V_\theta - V_{old}) Vclip=Vold+clip(Vθ−Vold) L V = m a x ( ( V − R ) 2 , ( V c l i p − R ) 2 ) L_V = max( (V - R)^2, (V^{clip}-R)^2 ) LV=max((V−R)2,(Vclip−R)2)

如果使用PPO value clip可以防止 critic更新过大

3-8 梯度推进

python 复制代码

 # Gradient step
self.optimizer.zero_grad()
loss.backward()
nn.utils.clip_grad_norm_(self.actor_critic.parameters(), self.max_grad_norm)
self.optimizer.step()

mean_value_loss += value_loss.item()
mean_surrogate_loss += surrogate_loss.item()

剩下的就是
- 清空梯度
- 反向传播
- 梯度裁剪 ∣ ∣ g ∣ ∣ < m a x _ g r a d _ n o r m ∣∣g∣∣<max\_grad\_norm ∣∣g∣∣<max_grad_norm
- 更新参数
- 记录loss

3-9 外层循环收尾工作

计算平均loss，清空rollout buffer

python 复制代码

num_updates = self.num_learning_epochs * self.num_mini_batches
mean_value_loss /= num_updates
mean_surrogate_loss /= num_updates
self.storage.clear()

3-10 PPO训练循环

PPO训练循环：

收集 rollout
计算 advantage (GAE)
多轮 mini-batch 更新
clip policy
clip value
entropy regularization

数学目标： L = E [ min ⁡ ( r t A t , c l i p ( r t , 1 − ϵ , 1 + ϵ ) A t ) ] + c 1 ( V − R ) 2 − c 2 H ( π ) L = E[ \min( r_t A_t, clip(r_t,1-\epsilon,1+\epsilon)A_t ) ] + c_1(V-R)^2 - c_2H(\pi) L=E[min(rtAt,clip(rt,1−ϵ,1+ϵ)At)]+c1(V−R)2−c2H(π)

小结

本期我们对 rsl_rl 仓库中 PPO 算法的 Python 实现进行了全面解析：从初始化超参数、经验回放缓存、动作采样、环境反馈处理，到优势函数计算与策略更新的完整流程。核心机制包括概率比率裁剪 (clip)、GAE 优势估计、价值函数裁剪、防止梯度爆炸、以及可选的自适应学习率和 KL 控制，最终通过组合策略损失、价值损失和策略熵形成完整优化目标，实现对四足机器人稳定且高效的强化学习训练。
如有错误，欢迎指出！感谢观看

【宇树机器人强化学习】(一):PPO算法的python实现与解析

前言

0 仓库安装

0-1 PPO公式回顾

1 仓库一览

1-1 algorithms/目录

1-2 env/目录

1-3 modules/目录

1-4 runners/目录

1-5 storage/目录

1-6 utils/目录

2 PPO算法的python实现

2-1 代码一览

2-2 初始化函数

2-3 初始化经验回放缓存函数 init_storage()

2-4 模式函数

2-5 行动函数act()

2-6 处理环境反馈函数process_env_step()

2-7 计算收获函数compute_returns

3 核心函数update

3-1 完整实现

3-2 参数定义

3-3 每个batch

3-4 KL散度控制

3-5 PPO核心：概率比率

3-6 PPO又一核心 Clip裁切

3-7 损失函数

3-8 梯度推进

3-9 外层循环收尾工作

3-10 PPO训练循环

小结

1-1 `algorithms/`目录

1-2 `env/`目录

1-3 `modules/`目录

1-4 `runners/`目录

1-5 `storage/`目录

1-6 `utils/`目录

2 PPO算法的`python`实现

2-3 初始化经验回放缓存函数 `init_storage()`

2-5 行动函数`act()`

2-7 计算收获函数`compute_returns`
