Houndstooth 节点是 Unity URP Shader Graph 中用于生成经典千鸟格图案的功能节点。这种起源于苏格兰的纺织图案以其独特的锯齿状排列和几何美感而闻名，在时尚设计、视觉艺术和数字媒体创作中广泛应用。在 Shader Graph 中，Houndstooth 节点通过数学算法实时生成这种图案，为材质创作提供了高效灵活的解决方案。
该节点基于输入的 UV 坐标系统，通过可调节的参数生成非纹理依赖的程序化图案。与传统的纹理采样方法相比，程序化生成的千鸟格图案具有多项显著优势：无限分辨率而不产生像素化、动态调整参数实现图案变化、减少内存占用以及支持实时编辑和动画化。
千鸟格图案的数学本质是一种基于平面分割的周期性函数，通过将二维空间划分为规则的网格单元，并在每个单元内根据位置关系计算黑白或彩色值的分布。Houndstooth 节点封装了这一复杂算法，使开发者无需深入理解其背后的数学原理即可轻松创建高质量的千鸟格效果。
在实时渲染中，Houndstooth 节点常用于服装材质、UI 元素装饰、场景细节纹理以及各种需要经典图案增强视觉吸引力的场合。其程序化特性使其特别适合需要动态变化图案的应用，如游戏中的可变服装、交互界面中的状态反馈，或随时间变化的环境纹理。

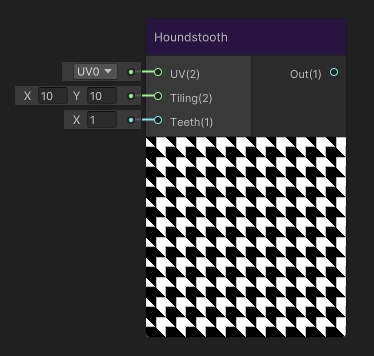

端口
输入端口
UV 输入端口是 Houndstooth 节点的核心输入，它接收 Vector 2 类型的坐标数据，通常绑定到材质的 UV 通道。这个端口决定了千鸟格图案在模型表面的映射方式。UV 输入端口的特性包括：
- 数据类型为 Vector 2，包含 U 和 V 两个分量，分别代表二维纹理空间的水平和垂直坐标
- 默认绑定到 UV 通道，但也可以连接其他节点生成的坐标数据，如旋转、平移或扭曲后的 UV
- 支持绝对坐标和相对坐标两种处理方式，影响图案的平铺行为
- 可以连接时间节点实现动态 UV 效果，创建滚动的千鸟格图案
Tiling 输入端口控制千鸟格图案的重复密度，通过 Vector 2 类型分别控制 U 和 V 方向的平铺次数。这个参数直接影响图案的视觉尺度：
- X 分量控制水平方向的平铺密度，值越大，水平方向的千鸟格单元越多，单个单元宽度越小
- Y 分量控制垂直方向的平铺密度，值越大，垂直方向的千鸟格单元越多，单个单元高度越小
- 当 X 和 Y 值相等时，千鸟格单元保持正方形比例；不等值时创建矩形比例的千鸟格
- 典型取值范围为 1-20，超出此范围可能导致图案过于密集或稀疏
- 可以与噪声节点结合，创建非均匀的平铺效果
Teeth 输入端口是 Float 类型参数，专门用于控制千鸟格单元内部的结构复杂度。这个参数名称"Teeth"（牙齿）形象地描述了其对图案形状的影响：
- 低值（如 0.5-1.0）产生较为简单、粗壮的千鸟格形状
- 高值（如 3.0-5.0）创建更复杂、细密的锯齿结构
- 极值（如 0.1 或 10.0）可能导致图案失真或失去千鸟格特征
- 可以与时间节点连接，实现千鸟格形状的动态变化效果
- 通过动画曲线控制此参数，可以创建千鸟格图案的形态演变动画
输出端口
Out 输出端口是 Houndstooth 节点的唯一输出，提供 Float 类型的单通道数据。这个输出端口的特性和应用包括：
- 输出范围为 [0,1]，表示每个像素位置的图案强度
- 值为 0 通常对应图案的"背景"区域（在标准千鸟格中为黑色部分）
- 值为 1 通常对应图案的"前景"区域（在标准千鸟格中为白色部分）
- 中间值出现在抗锯齿边缘或特定参数设置下
- 可以直接连接到颜色节点，创建黑白千鸟格图案
- 可以作为蒙版输入，控制其他材质属性的分布
- 可以与渐变节点结合，创建彩色千鸟格效果
- 多个 Houndstooth 节点输出可以通过混合节点组合，创建复杂的多层图案
参数详解
Tiling 参数深入解析
Tiling 参数是控制千鸟格图案密度的关键因素，理解其工作机制对于创建理想的视觉效果至关重要。Tiling 参数通过 Vector 2 数据类型分别控制 U 和 V 方向的重复次数，其数学本质是对输入 UV 坐标的缩放变换。
当 Tiling 值为 (1,1) 时，单个千鸟格图案单元会完整覆盖整个 UV 空间 [0,1] 范围。这意味着在标准正方形模型上，会显示一个完整的千鸟格周期。增加 Tiling 值如 (4,4) 会使 UV 空间被划分为 4x4 的网格，每个网格内显示千鸟格图案的一个单元，从而创建更密集的图案。
Tiling 参数的非均匀设置（X 和 Y 值不同）会产生拉伸的千鸟格效果。例如 Tiling 值为 (4,2) 时，水平方向有 4 个图案单元，垂直方向只有 2 个，创建出宽扁的千鸟格形状。这种特性可以用于适配不同比例的模型表面，或创建风格化的图案变体。
在实际应用中，Tiling 参数经常与其他节点结合使用：
- 与时间节点相乘，创建逐渐密集或稀疏的动态效果
- 与噪声节点相加，创建不规则的非均匀平铺
- 与顶点位置数据关联，实现基于模型部位的密度变化
- 通过脚本控制，响应游戏状态改变图案密度
Teeth 参数工作机制
Teeth 参数是 Houndstooth 节点最具特色的调节选项，它控制着千鸟格单元内部的结构特征。从算法角度理解，Teeth 参数影响着千鸟格基础函数的频率和相位，改变了图案单元内明暗区域的分界形态。
当 Teeth 值为 1.0 时，生成经典的千鸟格图案，具有均衡的锯齿比例和清晰的几何特征。这是最接近传统纺织千鸟格的形态，具有良好的可识别性和视觉平衡性。
降低 Teeth 值（如 0.5）会使千鸟格的"牙齿"变得粗短，图案更加块状化，细节减少。这种设置创建的图案具有更强的几何感和现代风格，适合需要简洁明快视觉效果的场景。
增加 Teeth 值（如 3.0）会产生更细密、复杂的锯齿结构，图案变得更加精细和复杂。高 Teeth 值创建的千鸟格接近某些传统苏格兰格子呢的精细变体，适合需要高度细节和复古风格的场合。
Teeth 参数的调节不仅改变视觉形态，还影响渲染性能。较高的 Teeth 值会增加着色器的计算复杂度，因为需要处理更频繁的函数变化。在移动平台或性能敏感的场景中，应谨慎使用极高的 Teeth 值。
输出值的特性与应用
Houndstooth 节点的输出是 Float 类型的单通道数据，这一设计使其具有高度的灵活性和可组合性。输出值的范围通常在 [0,1] 之间，但某些参数设置可能导致略微超出此范围。
输出值为 0 和 1 的区域对应千鸟格图案的两种基本状态，形成了图案的二元对比。在默认设置下，这种对比创造了经典的黑白千鸟格效果。然而，输出的实际应用远不止于此：
- 作为遮罩：输出值可以驱动 Alpha 通道，创建千鸟格形状的透明区域
- 控制反射：连接至镜面反射或金属度参数，创建表面反射变化
- 影响法线：作为法线贴图强度控制器，添加微观表面变化
- 驱动发射：使千鸟格图案部分发光，创建霓虹灯效果
- 动画基础：与时间节点结合，创建脉动或流动的图案
输出的中间值通常出现在图案边缘，提供了自然的抗锯齿效果。这一特性使千鸟格图案在不同分辨率下都能保持边缘平滑，避免了人工感的锯齿边缘。通过后处理或自定义抗锯齿节点，可以进一步控制这些过渡区域的表现。
使用示例
基础黑白千鸟格材质
创建基础黑白千鸟格材质是理解 Houndstooth 节点工作原理的最佳起点。这一示例展示了如何构建最简单的千鸟格着色器，适用于初学者熟悉节点工作流程。
实现步骤：
- 在 Shader Graph 中创建新的 PBR 图形
- 添加 Houndstooth 节点到工作区
- 将 Houndstooth 节点的 Out 端口连接至 PBR Master 节点的 Albedo 输入
- 保持 Tiling 参数默认值为 (8,8)，Teeth 参数为 2.0
- 预览效果，应看到经典的黑白千鸟格图案
参数优化建议：
- 对于小表面物体，Tiling 值建议 4-6，避免图案过于密集
- 对于大表面如地面或墙壁，Tiling 值可增至 10-15，保持图案清晰度
- Teeth 值在 1.5-2.5 范围内最接近传统千鸟格形态
- 通过 Sample Texture 2D 节点替换纯色，可以创建纹理化千鸟格
此基础材质可直接应用于服装模型、UI 背景或装饰元素，提供经典的图案视觉效果。如需更高对比度，可通过 Color 节点加强黑白差异。
彩色千鸟格效果实现
将单色千鸟格转换为彩色版本可以极大扩展其视觉应用范围。这一示例演示了如何通过简单的节点组合，创建生动多样的彩色千鸟格效果。
实现方法：
- 使用两个 Color 节点分别定义前景色和背景色
- 将 Houndstooth 节点的输出连接至 Lerp 节点的 Alpha 输入
- 两个 Color 节点分别连接至 Lerp 的 A 和 B 输入
- Lerp 节点的输出连接至 PBR Master 的 Albedo
进阶技巧：
- 使用 Gradient 节点替代单一颜色，创建渐变千鸟格
- 将时间节点连接至颜色参数，实现动态色彩变化
- 通过顶点颜色驱动色彩选择，实现基于模型区域的色彩变化
- 添加 HDR 颜色创建发光千鸟格效果
色彩搭配建议：
- 经典组合：深红色与黑色，模仿传统羊毛格呢
- 现代组合：亮色与中性色，适合UI和时尚元素
- 互补色组合：创建高对比度、视觉冲击力强的效果
- 单色调组合：不同明度的同一色相，营造细腻层次感
动态千鸟格动画
利用 Shader Graph 的时间功能，可以创建各种动态千鸟格效果，使静态图案变得生动有趣。这一示例展示了实现千鸟格动画的几种常用技术。
平铺动画实现：
- 添加 Time 节点到图形
- 将 Time 节点通过 Multiply 节点连接至 Tiling 参数
- 调节 Multiply 节点的值控制动画速度
- 可分别控制 U 和 V 方向的动画，创建非对称效果
形态动画实现：
- 将 Time 节点通过适当的数学节点连接至 Teeth 参数
- 使用 Sine 节点创建循环的形状变化
- 通过 Remap 节点控制变化范围，避免极端值
- 可添加 Random Range 节点创建不规则形态变化
高级动画技巧：
- 使用 UV 扭曲节点配合时间，创建流动千鸟格效果
- 通过顶点位置影响动画参数，创建基于模型形状的局部动画
- 添加噪声节点破坏规律性，创建有机变化的千鸟格
- 使用多个时间节点以不同频率驱动不同参数，创建复杂动态
千鸟格与其他图案的混合
将千鸟格与其他程序化图案结合，可以创建独特的混合纹理，扩展视觉表现力。这一示例演示了几种有效的图案混合技术。
与噪声图案混合：
- 添加 Noise 节点到图形
- 通过 Multiply 或 Add 节点与 Houndstooth 输出结合
- 调节混合强度，控制噪声对千鸟格的影响程度
- 可创建做旧、磨损或布料质感效果
与条纹图案混合：
- 使用 Stripes 节点生成条纹
- 通过 Blend 节点以不同模式与千鸟格混合
- 尝试 Overlay、Screen 或 Multiply 混合模式
- 创建具有方向性的千鸟格变体
多层千鸟格组合：
- 使用多个 Houndstooth 节点，设置不同参数
- 通过 Blend 节点以不同透明度和模式叠加
- 为每层使用不同颜色，创建丰富色彩层次
- 可动画化各层的偏移或旋转，创建动态深度效果
性能优化建议
移动平台优化
在移动设备上使用 Houndstooth 节点时需要特别注意性能影响，确保流畅的用户体验。移动平台的着色器计算能力有限，过度复杂的图案可能引起帧率下降。
优化策略：
- 限制 Teeth 参数在 1.0-3.0 范围内，避免过高计算复杂度
- 减少 Tiling 值，较稀疏的图案计算开销更低
- 在远距离物体上使用简化的千鸟格变体，通过 LOD 系统切换
- 避免在单个着色器中组合过多 Houndstooth 节点
- 使用烘焙纹理替代实时计算，对静态物体特别有效
具体实施方案：
- 创建高、中、低三种细节级别的千鸟格变体
- 通过脚本根据设备性能自动选择合适版本
- 在片段着色器中使用简化算法，牺牲边缘精度换取性能
- 考虑使用顶点着色器计算粗略图案，减少每像素计算
复杂场景中的使用技巧
在包含多个千鸟格材质的大型场景中，合理的资源管理至关重要。不当的使用可能导致渲染瓶颈和视觉混乱。
场景规划建议：
- 将千鸟格材质集中在视觉焦点区域，避免全场景过度使用
- 使用不同的 Tiling 和 Teeth 参数创建视觉变化，避免重复感
- 考虑使用千鸟格作为细节元素而非主导纹理
- 在远景中使用简化的图案表现，通过距离淡化细节
层级管理策略：
- 为重要角色或道具使用高细节千鸟格
- 为背景元素使用低细节版本
- 通过后处理全局强化或弱化图案对比度
- 使用着色器变体编译，针对不同硬件优化
高级技巧与创意应用
基于距离的细节调整
通过相机距离动态调整千鸟格参数，可以优化性能和视觉表现的平衡。这一技术确保近距离观看时有丰富细节，远距离时减少不必要的计算开销。
实现方法：
- 添加 Camera 节点获取相机位置
- 使用 Distance 节点计算物体与相机的距离
- 通过 Remap 节点将距离转换为合适的参数范围
- 连接至 Houndstooth 节点的 Tiling 或 Teeth 参数
参数映射建议：
- 近距离（0-5米）：高 Tiling（10-15），中等 Teeth（2.0-3.0）
- 中距离（5-20米）：中等 Tiling（6-10），低 Teeth（1.0-2.0）
- 远距离（20米以上）：低 Tiling（3-6），最低 Teeth（0.5-1.0）
进阶应用：
- 根据不同物体重要性设置不同的距离阈值
- 添加平滑过渡避免参数突变造成的视觉跳跃
- 结合 LOD 系统，在特定距离完全替换材质
千鸟格与照明的交互
千鸟格图案不仅可以作为表面颜色，还可以与光照系统交互，创建更丰富的视觉效果。这一技巧展示了如何将图案集成到照明的不同环节。
法线贴图应用：
- 将 Houndstooth 输出连接至 Normal Strength 输入
- 创建细微的表面凹凸，增强布料质感
- 调节强度避免过度夸张的效果
- 可反转输出，创建凹陷而非凸起的效果
镜面反射控制：
- 使用千鸟格图案控制镜面反射强度
- 深色区域低反射，浅色区域高反射
- 创建具有光泽变化的表面
- 适合模拟混合材质的服装，如皮革与织物拼接
发射效果：
- 将千鸟格图案连接至 Emission 输入
- 创建自发光的图案区域
- 可动画化发射强度，创建脉动灯光效果
- 结合 HDR 颜色，实现高强度发光
非标准千鸟格变体
通过创造性参数设置和节点组合，可以开发出超越传统形态的千鸟格变体，拓展图案的表现范围。
不对称千鸟格：
- 为 U 和 V 方向的 Tiling 设置不同值
- 分别为水平和垂直方向设置不同的 Teeth 值
- 创建拉伸或压缩的千鸟格形态
- 适合装饰非正方形表面或创建动态感
扭曲千鸟格：
- 在 UV 输入前添加扭曲节点
- 使用噪声、波浪或漩涡效果扭曲基础坐标
- 创建有机、流动的千鸟格变体
- 可动画化扭曲参数，创建动态变形效果
千鸟格边框：
- 通过 Step 节点提取图案边缘
- 创建线框风格的千鸟格表现
- 可控制边框粗细和颜色
- 适合平面设计和UI元素
故障排除
常见问题与解决方案
在使用 Houndstooth 节点时可能遇到各种技术问题，本节提供常见问题的诊断和解决方法。
图案不显示或显示异常：
- 检查 UV 输入连接，确保坐标数据正确传递
- 验证 Tiling 值是否在合理范围内，避免极端值
- 确认 Teeth 参数设置，过高或过低可能导致图案异常
- 检查后续节点是否正确处理单通道浮点输出
性能问题：
- 减少 Teeth 参数值，降低计算复杂度
- 降低 Tiling 值，减少图案密度
- 检查是否有多余的节点连接增加计算负担
- 考虑在远距离物体上使用简化版本
边缘锯齿问题：
- 增加渲染分辨率或使用抗锯齿技术
- 轻微降低 Teeth 参数，简化边缘结构
- 添加后处理抗锯齿效果
- 在特定情况下，适度模糊可以改善视觉表现
最佳实践总结
为确保 Houndstooth 节点的有效使用，遵循以下最佳实践可以提升工作效率和最终效果。
参数设置准则：
- Tiling 参数根据表面大小和观看距离合理设置
- Teeth 参数在 1.0-3.0 范围内最安全有效
- 始终在目标平台上测试性能表现
- 为不同使用场景创建参数预设库
工作流程建议：
- 先建立黑白基础效果，再添加颜色和特效
- 使用子图封装常用千鸟格配置，提高重用性
