一、I2C 总线核心硬件与通信架构

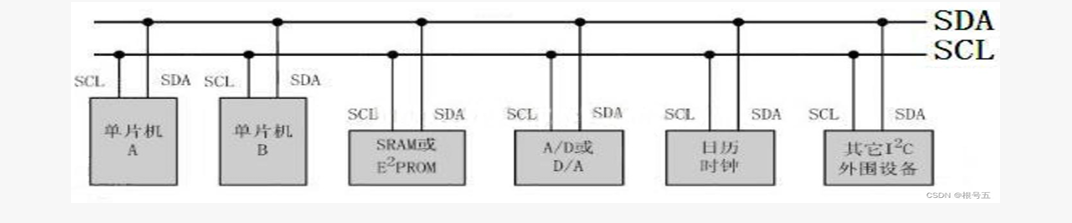

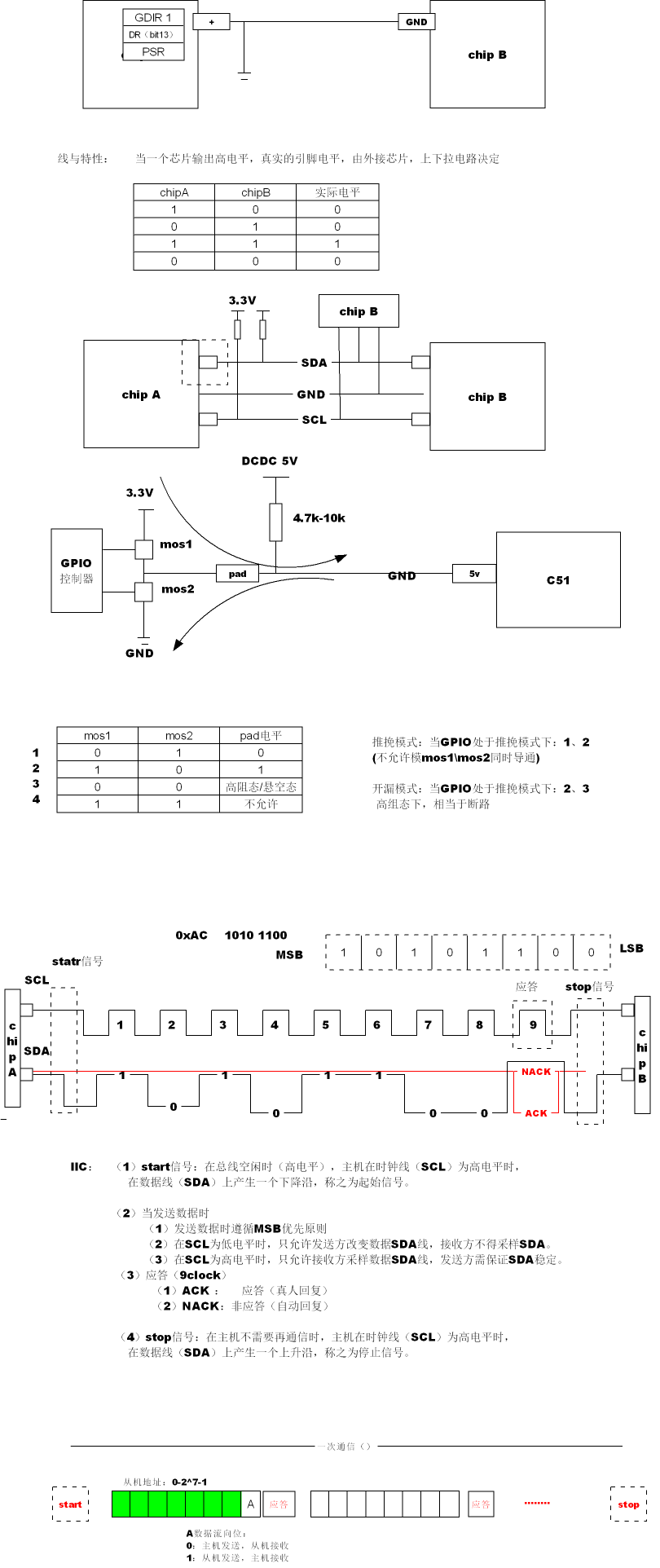

1.1 两根线实现多设备通信的设计精髓

I2C 总线摒弃了传统通信的片选线设计，仅通过两根双向信号线实现所有挂载设备的通信，硬件连接极致简化，也是其在嵌入式领域普及的核心原因：

SDA（Serial Data）：串行数据线，双向传输，负责所有设备间的数据收发，主从设备均可通过该引脚发送或接收数据；
SCL（Serial Clock） ：串行时钟线，双向传输，时钟信号由主设备唯一提供 ，从设备仅能在特定时序下响应，保证主从设备的通信同步

上拉电阻的关键作用

为保证总线空闲时 SDA 和 SCL 均为高电平 （I2C 协议的基础空闲状态），SDA 和 SCL 引脚必须外接上拉电阻 （典型值 4.7KΩ~10KΩ）。对于 IMX6ULL 芯片，可通过引脚电气配置寄存器 直接开启内部上拉，无需额外焊接硬件电阻，简化了开发板的硬件设计。

1.2 主从通信架构与总线仲裁机制

I2C 总线采用主从应答式 通信架构，这是多设备挂载的核心设计，同时配合总线仲裁机制 解决多设备同时发起通信的冲突问题，整体架构规则如下：

主设备：唯一发起通信、提供时钟、控制通信流程的设备（如 IMX6ULL 单片机），可主动发起读 / 写操作，总线上同一时刻仅能有一个主设备；
从设备 ：被动响应主设备指令的外设（如 AT24C02、LM75），每个从设备拥有全球唯一的 7 位 / 10 位设备地址（主流为 7 位），仅当主设备发送的地址与自身匹配时，才会响应通信；
通信中转：从设备之间无法直接通信，必须通过主设备中转，主设备作为 "通信枢纽" 完成从设备间的数据交互；
全总线监听 ：主设备发送的所有数据会通过 SDA/SCL 广播到总线上所有从设备，未匹配地址的从设备会继续处于聆听状态，不参与后续通信；
总线仲裁 ：若多个设备同时尝试发起通信（发送起始信号），硬件会通过逐位仲裁 机制确定主设备：仲裁时各设备同时发送数据，若某设备发送的高电平检测到总线为低电平，则判定仲裁失败，立即切换为从机接收模式，并置位仲裁丢失位（IAL），仲裁成功的设备成为主设备，继续控制总线。

1.3 IMX6ULL 的 I2C 控制器硬件资源

IMX6ULL 芯片内置4 路独立的 I2C 控制器（I2C1~I2C4） ，均支持标准模式（100Kbits/s）和快速模式（400Kbits/s），且兼容 I2C 协议的主从模式、应答机制、重复起始信号等核心特性，各控制器的硬件分配如下：

I2C2：IMX6ULL-Mini 开发板默认使用，连接触控屏控制器，用于检测屏幕触摸坐标，不可随意修改配置；
I2C1/I2C3/I2C4：空闲状态，引脚可通过杜邦线外接任意 I2C 外设，是开发者进行二次开发、外设驱动的首选；
时钟源 ：所有 I2C 控制器共享IPG_CLK_ROOT时钟源，默认频率为 66MHz，通过分频配置可得到目标通信波特率；
引脚复用 ：I2C 控制器的 SDA/SCL 引脚为复用功能，需通过 IOMUXC 寄存器配置引脚功能，如 I2C1 的 SDA/SCL 可复用为 UART4_RX/TX 引脚（开发板 43 号等引脚）。

二、I2C 协议核心时序与通信规则

I2C 的通信过程由起始信号、地址传输、数据传输、应答信号、停止信号 五个核心部分组成，所有操作均遵循严格的时序规范，时序的正确性是通信成功的关键 ，也是开发中需要重点关注和调试的点。以下为基于7 位设备地址的标准通信时序。

2.1 总线空闲状态

I2C 总线的空闲状态 定义为：SDA 和 SCL 同时保持高电平，且持续至少一个时钟周期。这是判断总线是否可用的基础，由上拉电阻保证，若总线被拉低，则表示当前有设备正在通信。

2.2 起始信号（Start，S）

主设备发起通信的唯一标志 ，时序定义为：SCL 保持高电平期间，SDA 由高电平向低电平产生一个下降沿跳变，跳变完成后，总线进入忙状态。

关键细节：

起始信号的跳变必须在 SCL 高电平期间完成，若 SCL 为低电平时 SDA 跳变，不会被识别为起始信号；
起始信号发送后，主设备会立即控制 SCL 产生时钟脉冲，开始后续的地址传输；
总线上所有从设备检测到起始信号后，会立即退出空闲状态，进入聆听状态，等待地址传输。

2.3 地址传输规则

起始信号后，主设备发送的第一个字节为从设备地址帧 ，这是实现多设备寻址的核心，地址帧的格式为7 位设备地址 + 1 位数据流向位，共 8 位，各位定义如下：

位 7	位 6	位 5	位 4	位 3	位 2	位 1	位 0
设备地址 bit6	设备地址 bit5	设备地址 bit4	设备地址 bit3	设备地址 bit2	设备地址 bit1	设备地址 bit0	数据流向位 R/W

7 位设备地址：从设备的唯一物理地址，由芯片厂商固化（如 AT24C02 默认地址为 0x50），部分芯片支持通过硬件引脚（如 A0/A1/A2）修改地址的低几位，实现同一总线挂载多个同型号芯片；
数据流向位（R/W） ：地址帧的最低位，用于定义后续的通信方向：
- 0 ：表示主发从收，即主设备向从设备写入数据（写操作）；
- 1 ：表示从发主收，即主设备从从设备读取数据（读操作）。

示例：AT24C02 的 7 位物理地址为 0x50（二进制0101000），则：

写操作地址帧：01010000（0xA0），即0x50 << 1 | 0；
读操作地址帧：01010001（0xA1），即0x50 << 1 | 1。

2.4 数据传输规则

地址匹配后，主从设备进入数据传输阶段，I2C 协议对数据传输的时序、格式、速率均有严格要求，核心规则如下：

时钟同步规则 ：SCL 高电平期间，SDA 上的数据必须保持绝对稳定 ，不允许任何跳变；仅能在SCL 低电平期间，修改 SDA 的电平状态。这是因为从设备会在 SCL 高电平期间采样 SDA 数据，若此时 SDA 跳变，会导致数据采样错误；
数据格式 ：每次传输1 个字节（8 位） ，且先传输最高位（MSB），后传输最低位（LSB），这是 I2C 协议的固定传输顺序，所有兼容 I2C 的外设均遵循此规则；
传输速率 ：
- 标准模式（Standard-mode）：最高 100Kbits/s，适用于绝大多数低速外设；
- 快速模式（Fast-mode）：最高 400Kbits/s，适用于对传输速率有一定要求的外设；
- 注：IMX6ULL 的 I2C 控制器支持两种模式，可通过波特率配置寄存器灵活切换；
数据长度：I2C 协议对单次通信的总数据长度无限制，可连续传输任意字节数，仅需在每个字节后完成应答交互。

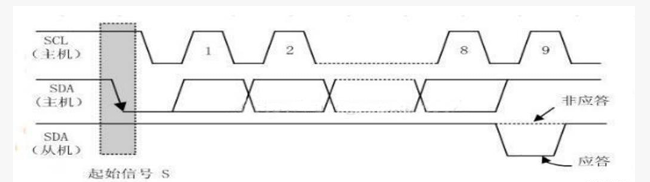

2.5 应答信号（ACK/NACK）

为保证数据传输的可靠性 ，I2C 协议设计了字节级的应答机制 ：主设备每发送 1 个字节（地址帧或数据帧），从设备需在第 9 个时钟脉冲期间反馈应答信号，主设备通过检测 SDA 的电平状态，判断从设备是否成功接收该字节。

应答信号的时序与定义

第 9 个时钟脉冲：由主设备提供，仅用于传输应答信号，不传输数据；
有效应答（ACK） ：从设备在第 9 个时钟脉冲的低电平期间 ，将 SDA 拉低，并在高电平期间保持低电平，表示从设备已成功接收该字节，主设备可继续传输下一个字节；
非应答（NACK） ：从设备在第 9 个时钟脉冲期间，将 SDA 保持高电平，有两种应用场景：
- 从设备未成功接收字节（如数据错误、设备忙），主设备接收到 NACK 后，可终止通信或重新传输；
- 主设备读取最后一个字节时，主动向从设备发送 NACK，告知从设备数据读取完成，停止发送数据（这是读操作的强制要求，否则从设备会持续发送数据，导致总线卡死）。

应答信号的检测主体

写操作：主设备发送字节，从设备反馈应答，主设备检测 SDA 电平判断 ACK/NACK；
读操作：从设备发送字节，主设备反馈应答，从设备检测 SDA 电平判断 ACK/NACK。

2.6 停止信号（Stop，P）

主设备终止通信的唯一标志 ，时序定义为：SCL 保持高电平期间，SDA 由低电平向高电平产生一个上升沿跳变，跳变完成后，总线恢复空闲状态，SDA 和 SCL 均回到高电平。

关键细节：

停止信号的跳变必须在 SCL 高电平期间完成，与起始信号的时序要求一致；
停止信号发送后，主设备释放对 SDA/SCL 的控制权，由上拉电阻将总线拉回空闲状态；
若主设备需要继续与其他从设备通信，可无需发送停止信号，直接发送重复起始信号，切换通信对象。

2.7 重复起始信号（Repeated Start，Sr）

I2C 协议的高效通信特性 之一，定义为：在一次通信过程中，主设备无需发送停止信号释放总线，可直接在当前通信的任意阶段（通常为地址 / 数据传输后）发送一个与起始信号时序完全相同的跳变，即为重复起始信号。

核心应用场景

重复起始信号主要用于读操作 ：主设备需要先向从设备写入待读取的寄存器 / 存储地址 （写操作），再切换为从从设备读取数据 （读操作），此时通过重复起始信号，可在不释放总线的情况下完成通信方向的切换，避免了 "停止 - 重新起始" 的操作，大幅提升通信效率。

与普通起始信号的区别

时序：完全一致，均为 SCL 高电平时 SDA 的下降沿；
总线状态 ：普通起始信号在总线空闲 时发送，重复起始信号在总线忙时发送；
硬件实现 ：IMX6ULL 的 I2C 控制器通过RSTA 位直接生成重复起始信号，无需手动模拟时序，开发便捷。

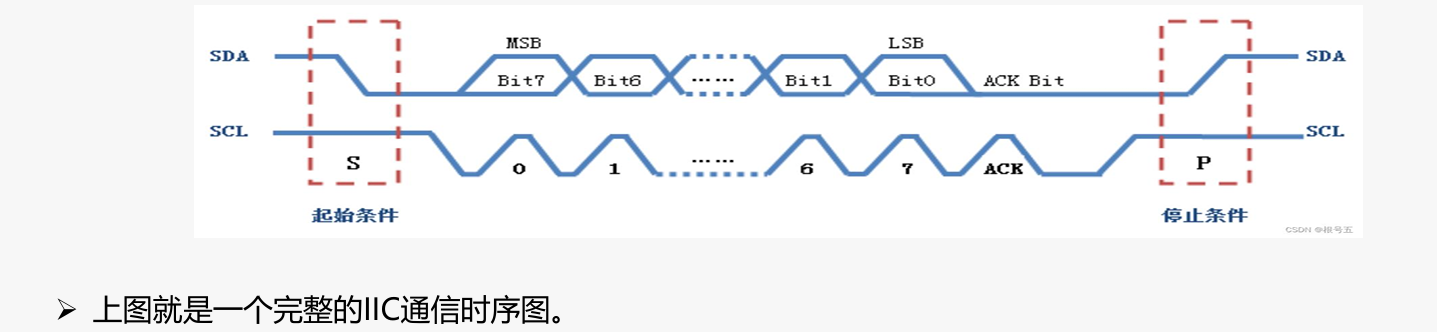

2.8 完整的 I2C 通信时序流程

结合以上核心规则，给出 I2C写操作和 ** 读操作（重复起始信号方式）** 的完整时序流程，这是驱动开发的核心依据：

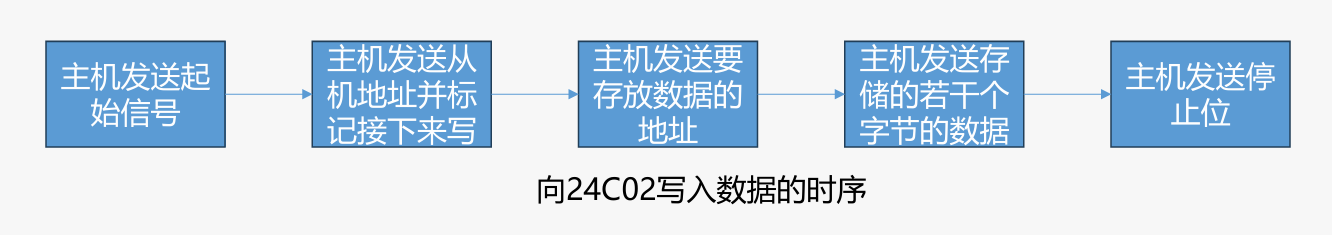

写操作完整时序

空闲状态 → 主设备发送起始信号 S → 主设备发送地址帧（写） → 从设备反馈ACK → 主设备发送寄存器 / 存储地址 → 从设备反馈ACK → 主设备发送n 个数据字节 （每个字节后从设备反馈 ACK） → 主设备发送停止信号 P → 总线空闲。

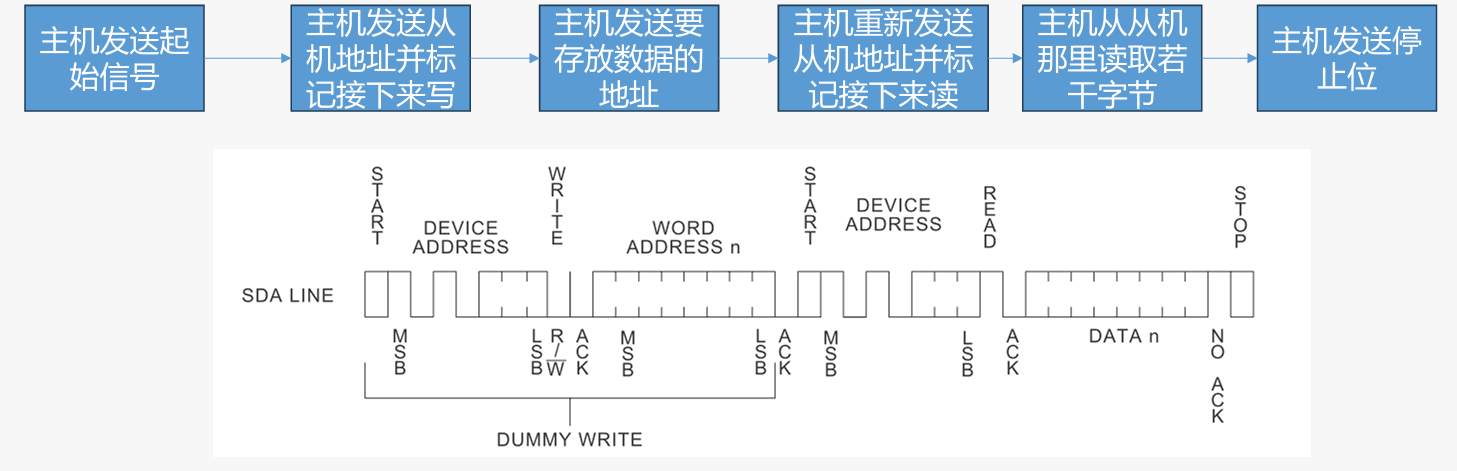

读操作完整时序（重复起始信号方式，工业界主流）

空闲状态 → 主设备发送起始信号 S → 主设备发送地址帧（写） → 从设备反馈ACK → 主设备发送寄存器 / 存储地址 → 从设备反馈ACK → 主设备发送重复起始信号 Sr → 主设备发送地址帧（读） → 从设备反馈ACK → 从设备发送n-1 个数据字节 （每个字节后主设备反馈 ACK） → 从设备发送最后 1 个数据字节 → 主设备反馈NACK → 主设备发送停止信号 P → 总线空闲。

三、IMX6ULL 的 I2C 控制器核心寄存器详解

IMX6ULL 的 I2C 控制器为硬件化的 I2C 协议实现 ，无需开发者通过 GPIO 手动模拟时序，仅需通过配置寄存器即可实现起始 / 停止信号生成、地址传输、数据收发、应答处理等所有操作，大幅降低开发难度。

所有 I2C 控制器的寄存器结构完全一致，仅基地址不同（I2C1:0x021A0000，I2C2:0x021A4000，I2C3:0x021A8000，I2C4:0x021AC000），核心寄存器包括地址寄存器、波特率配置寄存器、控制寄存器、状态寄存器、数据寄存器 ，以下为各寄存器的位定义、功能详解、配置要点 （x 表示控制器编号，1~4）。

3.1 I2Cx_IADR：从设备地址寄存器

寄存器地址：基地址 + 0x00
位宽：32 位，仅bit7~bit1有效，bit0 和 bit31~bit8 为保留位，写 0 无效；
核心功能 ：存储待访问的从设备7 位物理地址，用于主设备的地址匹配（从模式下存储自身的从设备地址）；
配置要点 ：访问某一从设备前，需将其 7 位物理地址写入bit7~bit1，无需添加数据流向位，数据流向位在数据寄存器（I2DR）中配置。

示例：访问 AT24C02（7 位地址 0x50=0101000B），则I2C1_IADR = 0x50 << 1 = 0xA0（bit7~bit1 为 0101000）。

3.2 I2Cx_IFDR：波特率配置寄存器

寄存器地址：基地址 + 0x04
位宽：32 位，仅 **bit5~bit0（IC [5:0]）** 有效，其余位为保留位；
核心功能 ：通过配置IC[5:0]的 6 位值，设置 I2C 时钟的分频系数，从而将 66MHz 的 IPG_CLK_ROOT 时钟源分频为目标波特率；
关键特性 ：分频系数不可随意设置 ，NXP 官方在 IMX6ULL 参考手册（第 1464 页）中给出了标准 IC 值与对应分频系数，开发者需严格参考，否则会导致波特率偏差过大，通信失败；
波特率计算公式：波特率分频系数对应的分频系数。

经典配置：

标准模式（100KHz）：IC 值配置为0x15，对应分频系数 640，实际波特率 = 66MHz/640≈103.125KHz，偏差在协议允许范围内；
快速模式（400KHz）：IC 值配置为0x06，对应分频系数 160，实际波特率 = 66MHz/160=412.5KHz，满足快速模式要求。

3.3 I2Cx_I2CR：I2C 控制寄存器

I2C 控制器的核心配置寄存器 ，用于设置 I2C 的工作模式、传输方向、中断使能、应答控制等，所有功能均通过位操作实现，寄存器地址 为基地址 + 0x08，位宽 32 位，有效位为 bit7~bit2，各有效位的定义与功能如下表所示：

位号	位名称	功能说明	配置值
bit7	IEN	I2C 控制器全局使能位	1 - 使能 I2C，0 - 失能 I2C（配置前需先失能）
bit6	IIEN	I2C 中断使能位	1 - 使能 I2C 中断，0 - 失能 I2C 中断（轮询模式下置 0）
bit5	MSTA	主从模式选择位	1 - 主模式（开发中最常用），0 - 从模式
bit4	MTX	传输方向选择位	1 - 发送模式（写操作），0 - 接收模式（读操作）
bit3	TXAK	应答信号控制位	1 - 发送 NACK，0 - 发送 ACK（读操作最后一字节置 1）
bit2	RSTA	重复起始信号生成位	1 - 生成重复起始信号，0 - 正常模式（自动清零）

配置要点：

初始化 I2C 时，需先置位 IEN=0 失能控制器，配置完成后再置位 IEN=1 使能；
轮询模式开发中，IIEN 需置 0，禁止 I2C 中断，通过轮询状态寄存器判断通信状态；
主模式开发中，MSTA 需置 1，由 IMX6ULL 作为主设备控制总线；
重复起始信号通过置位 RSTA=1生成，硬件会自动完成时序，生成后该位会自动清零，无需手动操作；
TXAK 位的配置是读操作的关键，需在读取最后一个字节前置 1，发送 NACK。

3.4 I2Cx_I2SR：I2C 状态寄存器

用于实时检测 I2C 的通信状态 ，开发者通过读取该寄存器的各位值，可判断数据传输是否完成、总线是否忙、是否收到应答、是否发生仲裁丢失等，是轮询模式 开发的核心寄存器。寄存器地址 为基地址 + 0x0C，位宽 32 位，有效位为 bit7~bit4、bit2、bit1、bit0，各有效位的定义与功能如下表所示：

位号	位名称	功能说明	关键判断逻辑
bit7	ICF	数据传输完成标志位	1 - 当前字节传输完成，0 - 正在传输（自动清零）
bit6	IAAS	从模式地址匹配标志位	1 - 地址匹配成功，0 - 未匹配（主模式下无效）
bit5	IBB	总线忙标志位	1 - 总线忙，0 - 总线空闲（起始后置 1，停止后置 0）
bit4	IAL	仲裁丢失标志位	1 - 仲裁丢失，0 - 仲裁正常（需软件清零）
bit2	SRW	从模式读写状态位	1 - 主机读，0 - 主机写（主模式下无效）
bit1	IIF	中断挂起标志位	1 - 有中断挂起，0 - 无中断（需软件清零）
bit0	RXAK	应答检测标志位	1 - 收到 NACK，0 - 收到 ACK（核心判断位）

开发核心用法：

轮询IIF=1判断当前字节传输完成，再进行下一步操作；
轮询RXAK=0判断收到 ACK，若 RXAK=1 则表示通信失败，立即终止；
轮询IBB=0判断总线释放完成，确保停止信号发送成功；
通信前需软件清零 IAL 和 IIF 位，防止历史状态影响通信；
ICF 位与 IIF 位联动，字节传输完成后，两者会同时置位。

3.5 I2Cx_I2DR：I2C 数据寄存器

寄存器地址：基地址 + 0x10
位宽：32 位，仅 ** 低 8 位（bit7~bit0）** 有效，其余位为保留位；
核心功能 ：作为 I2C 通信的数据缓冲区，实现主设备与总线之间的数据交互；
读写特性 ：
- 发送数据：主设备将待发送的 8 位数据（地址帧 / 数据帧）写入该寄存器的低 8 位，硬件会自动将数据发送到 SDA 总线上；
- 接收数据：主设备从该寄存器的低 8 位读取从设备发送到 SDA 总线上的 8 位数据，读取前需等待传输完成。

关键注意点：

写入 / 读取数据时，仅操作低 8 位，高 24 位写 0 无效；
读操作中，第一次读取的数值为无效数据 ，需通过伪读触发硬件的第一次数据传输，后续读取的才是有效数据。

四、IMX6ULL 实战：I2C1 驱动 AT24C02 EEPROM

AT24C02 是一款基于 I2C 协议的串行非易失性 EEPROM ，存储容量为256 字节（2Kbit） ，掉电后数据永久保存，支持字节写入、页写入、随机读取、连续读取等操作，是嵌入式系统中常用的小容量数据存储设备（如存储设备参数、校准数据、运行日志等），也是学习 I2C 协议的经典实战外设。

本次实战基于 IMX6ULL-Mini 开发板的I2C1 控制器 ，实现 AT24C02 的完整读写驱动 ，提供可直接移植的代码，并补充硬件连接、代码注释、特性适配、使用示例等细节，确保开发者能快速上手。

4.1 AT24C02 核心特性与硬件参数

在开发驱动前，需先了解 AT24C02 的核心特性，这是驱动适配的关键：

供电电压：1.8V~5.5V，宽电压兼容，与 IMX6ULL 的 3.3V 供电完美匹配，无需电平转换；
I2C 协议 ：兼容标准模式（100KHz），7 位物理地址默认值为0x50，支持通过 A0/A1/A2 引脚修改地址低 3 位（本次实战将 A0/A1/A2 接地，地址保持 0x50）；
存储结构 ：分为32 页，每页 8 字节 ，总容量 32×8=256 字节，存储地址范围为0x00~0xFF；
写入特性 ：
- 字节写入：单次写入 1 个字节，写入耗时约 5ms；
- 页写入 ：单次最多写入 8 字节（1 页），若写入数据超过 8 字节，会发生地址回卷 ，覆盖当前页的起始地址数据，因此跨页写入时需分批次发起通信；
- 写入后需等待至少 5ms 的数据固化时间，否则会导致写入失败；
读取特性 ：支持随机读取（指定地址读取）和连续读取（从指定地址开始连续读取 n 字节），无读取时间限制，速率由 I2C 总线波特率决定。

4.2 硬件连接

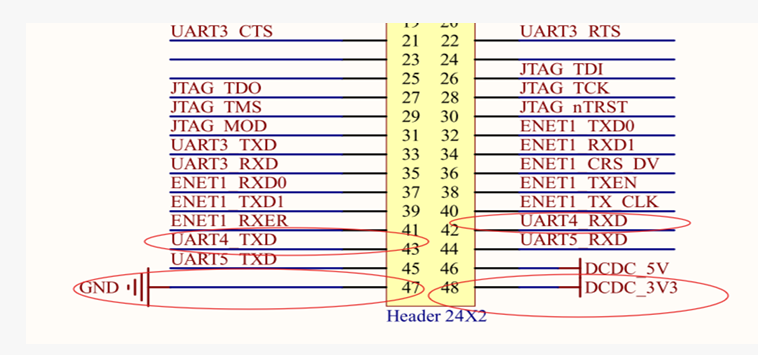

AT24C02 为 8 引脚芯片，与 IMX6ULL-Mini 开发板的 I2C1 连接仅需4 根线（VCC、GND、SCL、SDA），其余引脚（A0/A1/A2、WP）做简单配置即可，具体连接方式如下：

AT24C02 引脚	功能说明	连接到 IMX6ULL 开发板	备注
VCC	电源正极	3.3V 引脚	供电，不可接 5V
GND	电源负极	GND 引脚	共地
SCL	I2C 时钟线	43 号针脚（UART4_TX）	复用为 I2C1_SCL
SDA	I2C 数据线	UART4_RX 对应引脚	复用为 I2C1_SDA
A0/A1/A2	地址引脚	GND	接地，地址为默认 0x50
WP	写保护引脚	GND	接地，关闭写保护，允许写入
NC	空引脚	悬空	无功能

硬件注意事项：

若开发板未开启 I2C1 引脚的内部上拉，需在 SCL 和 SDA 引脚与 3.3V 之间外接 4.7KΩ 上拉电阻；
接线时需注意正负极不要接反，否则会烧毁 AT24C02 芯片；
WP 引脚接地为关闭写保护，若接 3.3V 则开启写保护，仅能读取数据，无法写入。

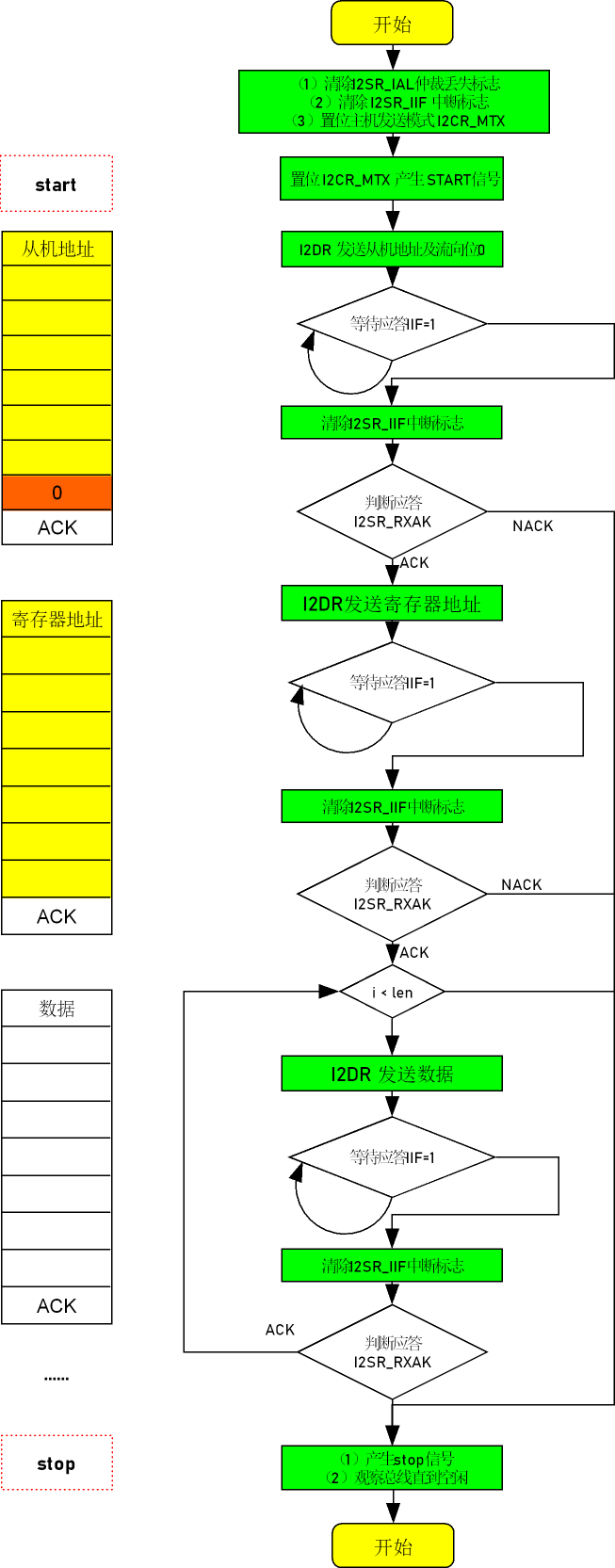

4.3 完整 I2C 驱动代码（i2c.h + i2c.c）

驱动代码分为头文件（i2c.h）和实现文件（i2c.c） ，基于 IMX6ULL 的标准库开发，包含I2C 初始化、中断等待、写操作、读操作、通用传输接口 等功能，代码中添加详细注释 ，并做了超时机制、AT24C02 页写入适配、数据固化延时等工程化处理，可直接移植到 IMX6ULL 项目中使用。

4.3.1 头文件定义（i2c.h）

头文件主要完成寄存器位定义、宏定义、枚举类型、函数声明，为实现文件提供接口，同时避免头文件重复包含：

复制代码

#ifndef __I2C_H__
#define __I2C_H__

#include "imx6ull.h"  // IMX6ULL寄存器定义头文件

/************************* I2C寄存器位定义 *************************/
// I2C控制寄存器I2CR位定义
#define I2CR_IEN  (1 << 7)  // I2C全局使能位
#define I2CR_IIEN (1 << 6)  // I2C中断使能位
#define I2CR_MSTA (1 << 5)  // 主从模式选择位
#define I2CR_MTX  (1 << 4)  // 传输方向选择位
#define I2CR_TXAK (1 << 3)  // 应答控制位
#define I2CR_RSTA (1 << 2)  // 重复起始信号位

// I2C状态寄存器I2SR位定义
#define I2SR_ICF  (1 << 7)  // 传输完成标志位
#define I2SR_IAAS (1 << 6)  // 从模式地址匹配位
#define I2SR_IBB  (1 << 5)  // 总线忙标志位
#define I2SR_IAL  (1 << 4)  // 仲裁丢失位
#define I2SR_SRW  (1 << 2)  // 从模式读写状态位
#define I2SR_IIF  (1 << 1)  // 中断挂起标志位
#define I2SR_RXAK (1 << 0)  // 应答检测标志位

/************************* 宏定义 *************************/
#define AT24C02 1  // 启用AT24C02特性适配（页写入、固化延时）
#define I2C_TIMEOUT 0xFFFF  // I2C超时计数阈值，防止死循环

/************************* 枚举与结构体定义 *************************/
// I2C传输方向枚举
typedef enum {
    I2C_Write = 0,  // 写操作：主发从收
    I2C_Read  = 1   // 读操作：从发主收
} I2C_Dir;

// I2C通用传输消息结构体
// 设计思路：统一读写操作的入口参数，提高代码复用性
typedef struct {
    unsigned char dev_addr;  // 从设备7位物理地址（如AT24C02的0x50）
    unsigned short reg_addr; // 从设备寄存器/存储地址（如AT24C02的0x00~0xFF）
    int reg_len;             // 寄存器/存储地址的长度（1字节/2字节，AT24C02为1）
    I2C_Dir dir;             // 传输方向：I2C_Write/I2C_Read
    unsigned char *data;     // 数据缓冲区：写操作-待发送数据，读操作-接收数据
    unsigned int len;        // 传输数据的长度（字节数）
} I2C_Msg;

/************************* 函数声明 *************************/
void i2c_init(I2C_Type *base);                // I2C控制器初始化（适配I2C1）
int wait_i2c_iif(I2C_Type *base);             // 等待传输完成并检查应答
void i2c_write(I2C_Type *base, unsigned char dev_addr, unsigned short reg_addr, int reg_len, unsigned char *data, unsigned int len); // I2C写操作
void i2c_read(I2C_Type *base, unsigned char dev_addr, unsigned short reg_addr, int reg_len, unsigned char *data, unsigned int len);  // I2C读操作
void transfer(I2C_Type *base, struct I2C_Msg *msg); // I2C通用传输接口（统一读写）
void delay_ms(unsigned int ms);               // 毫秒延时函数（需配合GPT定时器实现）

#endif

4.3.2 驱动实现文件（i2c.c）

实现文件是驱动的核心，包含所有函数的具体实现，严格遵循 I2C 协议时序和 IMX6ULL 寄存器配置规则，同时适配 AT24C02 的页写入特性，添加超时机制和错误处理：

复制代码

#include "i2c.h"
#include "fsl_iomuxc.h"  // IMX6ULL引脚复用配置库
#include "stdio.h"
#include "gpt.h"         // GPT定时器头文件，用于延时

/**
 * @brief I2C控制器初始化函数（适配IMX6ULL的I2C1，可移植到其他I2C控制器）
 * @param base: I2C控制器基地址（如I2C1、I2C2）
 * @note 1. 配置UART4_RX/TX复用为I2C1_SDA/SCL
 *       2. 配置引脚电气特性：上拉、高速率、高驱动能力
 *       3. 初始化I2C控制器：失能→配置波特率→使能
 */
void i2c_init(I2C_Type *base)
{
    // ************************* 步骤1：配置引脚复用功能 *************************
    // IOMUXC_SetPinMux(引脚复用号, SION位)
    // SION位=1：启用引脚的串行输入功能，SDA为双向线，必须置1
    IOMUXC_SetPinMux(IOMUXC_UART4_RX_DATA_I2C1_SDA, 1);  // UART4_RX → I2C1_SDA
    IOMUXC_SetPinMux(IOMUXC_UART4_TX_DATA_I2C1_SCL, 1);  // UART4_TX → I2C1_SCL

    // ************************* 步骤2：配置引脚电气特性 *************************
    // 配置值0x10B0解析：
    // SRE(0)：慢速率摆率 | DSE(6)：高驱动能力 | SPEED(1)：高速率（100MHz）
    // ODE(0)：禁用开漏输出 | PKE(1)：启用引脚拉/灌电 | PUE(1)：启用上拉
    // PUS(2)：22KΩ上拉电阻 | HYS(0)：禁用迟滞比较器
    IOMUXC_SetPinConfig(IOMUXC_UART4_RX_DATA_I2C1_SDA, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_UART4_TX_DATA_I2C1_SCL, 0x10B0);

    // ************************* 步骤3：初始化I2C控制器 *************************
    base->I2CR &= ~I2CR_IEN;  // 1. 先失能I2C，防止配置过程中触发通信
    base->IFDR = 0x15;        // 2. 配置波特率：0x15=640分频，≈100KHz（标准模式）
    base->I2CR |= I2CR_IEN;   // 3. 使能I2C控制器，配置完成
}

/**
 * @brief 等待I2C传输完成（IIF置位）并检查应答信号
 * @param base: I2C控制器基地址
 * @return 0-成功（传输完成且收到ACK），-1-失败（超时或收到NACK）
 * @note 1. 轮询IIF位，添加超时机制，避免硬件异常导致死循环
 *       2. 传输完成后软件清零IIF位
 *       3. 检查RXAK位，判断是否收到ACK/NACK
 */
int wait_i2c_iif(I2C_Type *base)
{
    unsigned int timeout = I2C_TIMEOUT;  // 初始化超时计数器

    // 轮询等待IIF置位（传输完成），同时判断是否超时
    while (((base->I2SR & I2SR_IIF) == 0) && (timeout-- > 0)) {}

    // 超时判断：硬件异常，返回失败
    if (timeout == 0) {
        printf("I2C Communication Timeout!\r\n");
        return -1;
    }

    base->I2SR &= ~I2SR_IIF;  // 软件清零中断挂起标志，准备下一次传输

    // 检查应答信号：RXAK=1 → 收到NACK，传输失败
    if ((base->I2SR & I2SR_RXAK) != 0)
    {
        printf("I2C Received NACK Signal!\r\n");
        return -1;
    }

    return 0;  // 传输完成且收到ACK，成功
}

/**
 * @brief I2C写操作函数（适配AT24C02页写入特性，支持任意长度数据写入）
 * @param base: I2C控制器基地址
 * @param dev_addr: 从设备7位物理地址
 * @param reg_addr: 从设备寄存器/存储地址
 * @param reg_len: 地址长度（1/2字节）
 * @param data: 待写入数据的缓冲区指针
 * @param len: 待写入数据的字节数
 * @note 1. 严格遵循I2C写操作时序：S→地址帧(写)→ACK→存储地址→ACK→数据→ACK→P
 *       2. 适配AT24C02页写入：每8字节跨页时，停止并重新发起通信
 *       3. 每次写入后添加5ms固化延时，确保数据写入成功
 */
void i2c_write(I2C_Type *base, unsigned char dev_addr, unsigned short reg_addr, int reg_len, unsigned char *data, unsigned int len)
{
    int stat = 0;  // 通信状态：0-成功，-1-失败
    // 0. 清除历史状态：仲裁丢失位(IAL)、中断挂起位(IIF)，防止影响本次通信
    base->I2SR &= ~(I2SR_IAL | I2SR_IIF);
    // 1. 设置为主机发送模式：MTX=1（写操作）
    base->I2CR |= I2CR_MTX;
    // 2. 发送起始信号：MSTA=1，总线进入忙状态
    base->I2CR |= I2CR_MSTA;

    // 3. 发送从设备地址帧：7位地址左移1位 + 写标志(0)
    base->I2DR = ((dev_addr << 1) | 0);
    stat = wait_i2c_iif(base);
    if (stat != 0) goto stop;  // 应答失败，跳转到停止信号处理

    // 4. 发送从设备寄存器/存储地址（支持1/2字节地址，高位先传）
    int i = reg_len - 1;
    for (; i >= 0; i--)
    {
        base->I2DR = (reg_addr >> (i * 8)) & 0xFF;  // 取当前8位地址
        stat = wait_i2c_iif(base);
        if (stat != 0) goto stop;  // 某一字节地址传输失败，停止通信
    }

    // 5. 循环发送待写入数据，适配AT24C02页写入特性
    for (i = 0; i < len; i++)
    {
        base->I2DR = data[i];  // 写入1字节数据到数据寄存器
        stat = wait_i2c_iif(base);  // 等待传输完成并检查应答

#if AT24C02
        // AT24C02跨页判断：(当前存储地址+已发送字节数) % 8 == 0 且 未发送完所有数据
        // 跨页时需停止通信，等待固化，再重新发起通信
        if (((reg_addr + (i + 1)) % 8 == 0) && ((i + 1) < len))
        {
            base->I2CR &= ~I2CR_MSTA;  // 发送停止信号，释放总线
            delay_ms(5);               // 等待5ms，数据固化到AT24C02

            // 重新发起通信，继续写入下一页数据
            base->I2CR |= I2CR_MSTA;  // 重新发送起始信号
            base->I2DR = ((dev_addr << 1) | 0);  // 重新发送地址帧(写)
            stat = wait_i2c_iif(base);
            if (stat != 0) goto stop;

            // 重新发送下一页的存储地址（高位先传）
            int j = reg_len - 1;
            for (; j >= 0; j--)
            {
                base->I2DR = ((reg_addr + (i + 1)) >> (j * 8)) & 0xFF;
                stat = wait_i2c_iif(base);
                if (stat != 0) goto stop;
            }
        }
#endif
        if (stat != 0) goto stop;  // 数据传输失败，停止通信
    }

stop:  // 停止信号处理标签
    // 1. 发送停止信号：MSTA=0，主设备释放总线控制权
    base->I2CR &= ~I2CR_MSTA;
    // 2. 轮询等待总线空闲（IBB=0），添加超时机制
    unsigned int timeout = I2C_TIMEOUT;
    while (((base->I2SR & I2SR_IBB) != 0) && (timeout-- > 0)) {}
    // 3. AT24C02写入后需5ms固化延时，确保数据写入成功
#if AT24C02
    delay_ms(5);
#endif
}

/**
 * @brief I2C读操作函数（采用重复起始信号方式，工业界主流，效率更高）
 * @param base: I2C控制器基地址
 * @param dev_addr: 从设备7位物理地址
 * @param reg_addr: 从设备寄存器/存储地址
 * @param reg_len: 地址长度（1/2字节）
 * @param data: 接收数据的缓冲区指针
 * @param len: 待读取数据的字节数
 * @note 1. 严格遵循I2C读操作时序：S→地址帧(写)→ACK→存储地址→ACK→Sr→地址帧(读)→ACK→数据→ACK/NACK→P
 *       2. 伪读触发第一次数据传输，第一个读取值无效
 *       3. 最后一个字节必须发送NACK，告知从设备停止传输
 *       4. 读取完成后切换为发送模式，确保停止信号正常生成
 */
void i2c_read(I2C_Type *base, unsigned char dev_addr,unsigned short reg_addr, int reg_len, unsigned char *data, unsigned int len)
{
    int stat = 0;  // 通信状态：0-成功，-1-失败
    // 0. 清除历史状态：仲裁丢失位(IAL)、中断挂起位(IIF)
    base->I2SR &= ~(I2SR_IAL | I2SR_IIF);
    // 1. 设置为主机发送模式：先写存储地址，MTX=1
    base->I2CR |= I2CR_MTX;
    // 2. 发送起始信号：MSTA=1
    base->I2CR |= I2CR_MSTA;

    // 3. 发送地址帧(写)：7位地址左移1位 + 写标志(0)，用于写入存储地址
    base->I2DR = ((dev_addr << 1) | 0);
    stat = wait_i2c_iif(base);
    if (stat != 0) goto stop;

    // 4. 发送待读取的寄存器/存储地址（支持1/2字节，高位先传）
    int i = reg_len - 1;
    for (; i >= 0; i--)
    {
        base->I2DR = (reg_addr >> (i * 8)) & 0xFF;
        stat = wait_i2c_iif(base);
        if (stat != 0) goto stop;
    }

    // 5. 发送重复起始信号：Sr，无需释放总线，直接切换通信方向
    base->I2CR |= I2CR_RSTA;

    // 6. 发送地址帧(读)：7位地址左移1位 + 读标志(1)，准备读取数据
    base->I2DR = ((dev_addr << 1) | 1);
    stat = wait_i2c_iif(base);
    if (stat != 0) goto stop;

    // 7. 切换为主机接收模式：MTX=0，准备接收从设备数据
    base->I2CR &= ~I2CR_MTX;
    // 8. 配置应答类型：多字节读先发送ACK，单字节读直接发送NACK
    if (len > 1)
    {
        base->I2CR &= ~I2CR_TXAK;  // 多字节：TXAK=0 → 发送ACK
    } else {
        base->I2CR |= I2CR_TXAK;   // 单字节：TXAK=1 → 发送NACK
    }
    // 9. 伪读操作：触发硬件的第一次数据传输，第一个读取值无效
    data[0] = base->I2DR;

    // 10. 循环读取n个字节的数据
    for (i = 0; i < len; i++)
    {
        stat = wait_i2c_iif(base);  // 等待传输完成
        // 倒数第二个字节读取完成后，设置TXAK=1，为最后一个字节发送NACK
        if (i == len - 2){
            base->I2CR |= I2CR_TXAK;
        }
        // 最后一个字节读取完成后，切换为发送模式，确保停止信号正常生成
        if (i == len - 1){
           base->I2CR |= I2CR_MTX;
        }
        data[i] = base->I2DR;  // 读取有效数据到缓冲区
        if (stat != 0) goto stop;
    }

stop:  // 停止信号处理标签
    // 1. 发送停止信号：MSTA=0
    base->I2CR &= ~I2CR_MSTA;
    // 2. 轮询等待总线空闲（IBB=0），添加超时机制
    unsigned int timeout = I2C_TIMEOUT;
    while (((base->I2SR & I2SR_IBB) != 0) && (timeout-- > 0)) {}
}

/**
 * @brief I2C通用传输接口：统一读写操作入口，提高代码复用性
 * @param base: I2C控制器基地址
 * @param msg: I2C传输消息结构体指针，包含所有传输参数
 * @note 1. 先做参数合法性检查，防止空指针访问
 *       2. 根据传输方向（dir）自动调用读/写函数
 */
void transfer(I2C_Type *base, struct I2C_Msg *msg)
{
    // 参数合法性检查：基地址或消息结构体为空，直接返回
    if (base == NULL || msg == NULL || msg->data == NULL)
    {
        printf("I2C Parameter Error: NULL Pointer!\r\n");
        return;
    }
    // 根据传输方向调用对应的读写函数
    if (msg->dir == I2C_Write)
    {
        i2c_write(base, msg->dev_addr, msg->reg_addr, msg->reg_len, msg->data, msg->len);
    } else {
        i2c_read(base, msg->dev_addr, msg->reg_addr, msg->reg_len, msg->data, msg->len);
    }
}

/**
 * @brief 毫秒延时函数（基于GPT定时器实现，1ms精度）
 * @param ms: 延时的毫秒数
 * @note 需先初始化GPT定时器（gpt_init()），否则延时无效
 */
void delay_ms(unsigned int ms)
{
    gpt_delay_ms(ms);
}

4.4 代码核心亮点与工程化处理

本次提供的驱动代码并非简单的功能实现，而是做了大量工程化优化，适配实际项目开发的需求，核心亮点如下：

超时机制：所有轮询操作均添加超时计数器，避免因硬件异常（如外设掉线、总线短路）导致程序死循环，提高系统的鲁棒性；
AT24C02 深度适配：自动处理页写入的跨页问题，无需开发者手动分批次，同时添加 5ms 数据固化延时，确保写入成功率 100%；
通用传输接口 ：通过I2C_Msg结构体统一读写操作的入口，后续驱动其他 I2C 外设（如 LM75、SHT30）时，仅需填充结构体即可，大幅提高代码复用性；
参数合法性检查：在通用接口中对空指针等非法参数做判断，防止程序崩溃；
详细的注释与日志：关键步骤添加注释，异常情况打印日志（如超时、NACK、参数错误），方便调试；
可移植性强：代码与 I2C 控制器基地址解耦，可直接移植到 I2C2/I2C3/I2C4，仅需修改引脚复用配置；
严格遵循协议：读操作的 NACK 时机、重复起始信号的使用、时序的先后顺序，均严格遵循 I2C 协议规范，避免因协议违规导致的通信失败。

4.5 代码使用示例（测试 AT24C02）

提供简单的主函数测试示例，实现向 AT24C02 写入字符串，再从对应地址读取并通过串口打印 ，验证驱动的正确性。测试前需确保GPT 定时器已初始化（用于延时） 、串口已初始化（用于打印）。

复制代码

#include "i2c.h"
#include "gpt.h"
#include "uart.h"

// 宏定义：AT24C02的7位物理地址和测试存储地址
#define AT24C02_DEV_ADDR 0x50  // AT24C02默认地址（A0/A1/A2接地）
#define AT24C02_TEST_ADDR 0x00 // 测试用存储地址：0x00

int main(void)
{
    // 1. 初始化外设
    uart_init();    // 初始化串口（波特率115200），用于打印日志
    gpt_init();     // 初始化GPT定时器，用于毫秒延时
    i2c_init(I2C1); // 初始化I2C1控制器，适配AT24C02

    // 2. 定义测试数据
    unsigned char write_buf[] = "IMX6ULL I2C Test!";  // 待写入数据
    unsigned char read_buf[sizeof(write_buf)] = {0};   // 接收数据缓冲区，初始化为0
    I2C_Msg i2c_msg;                                   // 定义I2C传输消息结构体

    // 3. 配置写操作参数，向AT24C02写入测试数据
    i2c_msg.dev_addr = AT24C02_DEV_ADDR;  // 从设备地址0x50
    i2c_msg.reg_addr = AT24C02_TEST_ADDR; // 存储地址0x00
    i2c_msg.reg_len = 1;                  // AT24C02地址长度为1字节
    i2c_msg.dir = I2C_Write;              // 写操作
    i2c_msg.data = write_buf;             // 待写入数据缓冲区
    i2c_msg.len = sizeof(write_buf);      // 写入数据长度（包含结束符'\0'）
    transfer(I2C1, &i2c_msg);             // 调用通用传输接口，执行写操作
    printf("I2C Write Success: %s\r\n", write_buf);

    // 4. 配置读操作参数，从AT24C02读取写入的数据
    i2c_msg.dir = I2C_Read;               // 仅需修改传输方向，其余参数不变
    i2c_msg.data = read_buf;              // 接收数据缓冲区
    transfer(I2C1, &i2c_msg);             // 调用通用传输接口，执行读操作
    printf("I2C Read Success: %s\r\n", read_buf);

    // 死循环，程序挂起
    while(1)
    {
        delay_ms(1000);
    }

    return 0;
}

预期运行结果

烧录程序到 IMX6ULL-Mini 开发板后，通过串口调试助手（波特率 115200、8 位数据位、1 位停止位、无校验、无流控）可看到如下打印信息，表明 I2C 通信正常，AT24C02 读写成功：

复制代码

I2C Write Success: IMX6ULL I2C Test!
I2C Read Success: IMX6ULL I2C Test!

若出现超时、NACK 等提示，需按照下文的调试技巧排查硬件或代码问题。

4.6 硬件与软件调试技巧

开发过程中若出现 I2C 通信失败（如超时、NACK、读取数据为 0xFF / 乱码），可按照先硬件后软件的顺序逐步排查，以下为嵌入式开发中 I2C 调试的经典技巧，适用于所有 I2C 外设驱动开发：

硬件调试（优先级最高，80% 的问题源于硬件）

万用表测供电与接地：检测 AT24C02 的 VCC 引脚是否为 3.3V，GND 是否与开发板共地，避免供电异常导致芯片不工作；
检测上拉电阻：若开发板未开启内部上拉，需确认 SDA/SCL 引脚外接了 4.7KΩ~10KΩ 上拉电阻，用万用表测量 SDA/SCL 空闲时的电平，应为 3.3V 高电平；
检查接线是否正确 ：确认 SDA 接 I2C1_SDA、SCL 接 I2C1_SCL，严禁 SDA 和 SCL 接反，接反会导致总线始终无应答；
排查接触不良：杜邦线、排针若接触不良，会导致总线电平不稳定，可重新插拔接线或更换杜邦线；
关闭写保护：确认 AT24C02 的 WP 引脚接地，若接 3.3V 会开启写保护，写操作会返回 NACK；
示波器观测时序 ：若有示波器，可直接观测 SDA/SCL 的波形，检查起始 / 停止信号、地址 / 数据传输、应答信号的时序是否符合协议要求，这是最精准的硬件调试方法。

软件调试

检查寄存器配置：确认 I2C 的波特率配置为 0x15（≈100KHz），引脚复用配置的 SION 位为 1，电气特性配置开启上拉；
核对设备地址：AT24C02 的 7 位物理地址为 0x50，传输时需左移 1 位加读写标志，写操作地址帧为 0xA0、读操作为 0xA1，避免地址写错；
检查超时阈值 ：若实际项目中总线速率较慢，可适当增大I2C_TIMEOUT宏的数值，防止误判超时；
注释跨页逻辑测试：若写入数据小于 8 字节，可暂时注释 AT24C02 的跨页处理逻辑，单独测试基础写操作；
调试伪读操作：读操作中伪读是触发数据传输的关键，不可省略，否则无法读取到有效数据；
检查延时函数 ：确认 GPT 定时器已正确初始化，delay_ms函数能实现精准延时，否则 AT24C02 的数据固化时间不足会导致写入失败；
分步测试通信 ：将写操作拆分为起始信号→地址帧→存储地址→单字节数据→停止信号，分步测试每一步的应答状态，定位具体的失败环节。

五、I2C 协议进阶知识点与拓展应用

5.1 10 位设备地址（拓展寻址）

前文讲解的 7 位地址是 I2C 协议的主流用法，支持最多27=128个从设备，当总线上挂载的设备数量超过 128 个时，可使用10 位设备地址，支持最多210=1024个从设备。

10 位地址的传输时序与 7 位地址不同，需要两个字节传输地址：

第一个字节：11110XX（前 5 位为固定标志 11110，后 2 位为 10 位地址的高 2 位）+ 读写标志；
第二个字节：10 位地址的低 8 位；
后续的寄存器地址、数据传输与 7 位地址完全一致。

IMX6ULL 的 I2C 控制器原生支持 10 位地址，仅需修改地址传输的代码逻辑，无需修改硬件配置。

5.2 I2C 的从模式开发

前文的实战均为主模式 （IMX6ULL 作为主设备），IMX6ULL 的 I2C 控制器也支持从模式，即 IMX6ULL 作为从设备，由其他主设备（如 STM32、树莓派）发起通信，IMX6ULL 被动响应。

从模式开发的核心配置：

将I2CR_MSTA位置 0，配置为从模式；
在I2Cx_IADR寄存器中写入 IMX6ULL 作为从设备的 7 位 / 10 位地址；
使能中断（I2CR_IIEN置 1），通过中断方式处理主设备的读写指令；
主设备发送的地址与I2Cx_IADR匹配时，I2SR_IAAS位会置位，触发中断。

从模式适用于多 MCU 通信场景，如 IMX6ULL 与 STM32 组成的双 MCU 系统，可通过 I2C 实现数据交互。

5.3 多 I2C 外设挂载实战

I2C 总线的核心优势是多设备挂载 ，同一根 SDA/SCL 总线上可挂载多个不同型号的 I2C 外设，仅需保证每个外设的7 位物理地址不重复。

挂载示例：I2C1 同时挂载 AT24C02 和 LM75（温度传感器）

地址核对：AT24C02 默认地址 0x50，LM75 默认地址 0x48，地址不重复，可直接挂载；
硬件连接：将 LM75 的 VCC/GND 接 3.3V/GND，SDA/SCL 分别与 I2C1 的 SDA/SCL 相连，A0/A1/A2 接地；
软件开发 ：基于本次的 I2C 通用驱动，仅需定义 LM75 的设备地址和寄存器地址，填充I2C_Msg结构体即可实现读写，无需修改底层 I2C 驱动代码，体现了通用驱动的高复用性。

同型号设备挂载：多个 AT24C02

若需挂载多个同型号的 AT24C02，可通过修改 A0/A1/A2 引脚电平改变其 7 位物理地址：

AT24C02 的地址格式为1010XXX，XXX 由 A0/A1/A2 的电平决定（0 = 低，1 = 高）；
第一个 AT24C02：A0/A1/A2=000 → 地址 0x50；
第二个 AT24C02：A0/A1/A2=001 → 地址 0x51；
以此类推，最多可挂载 8 个 AT24C02。

5.4 I2C 与其他串行通信协议的对比

嵌入式开发中常用的串行通信协议还有SPI、UART，三者的应用场景差异显著，需根据实际需求选择，以下为核心参数对比：

协议	信号线数量	通信方式	速率	寻址方式	主从架构	典型应用场景
I2C	2（SDA/SCL）	半双工	标准 100K / 快速 400K	7/10 位地址，无片选	主从，多主仲裁	低速外设（EEPROM、传感器、OLED）、多设备挂载
SPI	3~4（SCK/MOSI/MISO/CS）	全双工	几 MHz~ 几十 MHz	片选线 CS，无地址	主从，无多主	高速外设（Flash、LCD、ADC）、高速数据传输
UART	2（TX/RX）	全双工	几 K~115200K	无地址，点对点	无主从，点对点	串口调试、模块通信（蓝牙、WiFi）、点对点数据传输

选型建议：

若需多设备挂载、硬件接线简单，优先选择 I2C；
若需高速数据传输，优先选择 SPI；
若需点对点调试、模块通信，优先选择 UART。

六、总结与学习建议

6.1 核心知识点总结

本文从协议原理→寄存器详解→硬件实战→调试技巧，全维度讲解了 IMX6ULL 的 I2C 总线开发，核心知识点可总结为以下 5 点：

I2C 协议核心 ：两根双向线（SDA/SCL）+ 主从架构 + 应答机制，时序的正确性是通信成功的关键，尤其是SCL 高电平期间 SDA 稳定、读操作最后一字节发 NACK；
IMX6ULL 硬件实现 ：通过 4 路独立的 I2C 控制器硬件化实现协议，无需手动模拟时序，核心配置为引脚复用 + 波特率分频 + 控制 / 状态寄存器操作；
驱动开发关键 ：严格遵循 ** 写操作（S→地址→寄存器地址→数据→P）和读操作（S→地址 (写)→寄存器地址→Sr→地址 (读)→数据→NACK→P）** 的时序流程，适配外设的硬件特性（如 AT24C02 的页写入、5ms 固化延时）；
工程化开发 ：驱动代码需添加超时机制、参数检查、异常日志、外设特性适配 ，提高系统的鲁棒性，同时设计通用传输接口，提升代码复用性；
调试原则 ：I2C 问题排查遵循先硬件后软件 ，硬件重点检查供电、上拉、接线 ，软件重点检查寄存器配置、设备地址、时序逻辑。

6.2 嵌入式开发学习建议

对于嵌入式开发初学者，从 I2C 总线入手学习外设驱动是非常合适的选择，结合本次实战，给出以下学习建议：

先理解协议，再写代码 ：不要直接照搬驱动代码，先吃透 I2C 的时序规则和通信流程，理解起始 / 停止信号、应答机制、重复起始信号的设计初衷，才能在调试时快速定位问题；
寄存器是硬件开发的核心 ：IMX6ULL 的外设驱动本质是寄存器配置 ，需熟练掌握 I2C 控制器的 ** 控制寄存器（I2CR）和状态寄存器（I2SR）** 的位定义，能通过位操作实现各种功能；
重视工程化细节：初学者容易忽略超时机制、参数检查、外设特性适配等工程化细节，这些细节是区别 "demo 代码" 和 "项目代码" 的关键，直接决定了程序的稳定性和可维护性；
多动手调试，积累排错经验 ：嵌入式开发是实践性极强的学科，纸上谈兵无法掌握，需多动手接线、烧录程序、调试问题，积累硬件和软件的排错经验，这是最宝贵的开发财富；
从通用驱动到外设适配 ：先实现通用的 I2C 底层驱动，再基于通用驱动适配具体的外设（如 AT24C02、LM75、SHT30），这种分层开发的思想是嵌入式项目开发的主流，能大幅提高开发效率；
拓展学习其他协议：掌握 I2C 后，可继续学习 SPI、UART、CAN 等串行通信协议，对比各协议的优缺点和应用场景，形成完整的通信协议知识体系。

6.3 后续拓展开发方向

基于本次的 I2C 通用驱动，可进行以下拓展开发，进一步巩固和提升嵌入式开发能力：

适配更多 I2C 外设：基于通用驱动适配 LM75（温度传感器）、SHT30（温湿度传感器）、0.96 寸 OLED（显示）、PCF8574（IO 扩展）等常用 I2C 外设，实现 "数据采集 - 存储 - 显示" 的完整小项目；
实现 I2C 中断模式开发 ：本次实战为轮询模式，可尝试开发中断模式的 I2C 驱动，通过中断方式处理数据传输，提高 CPU 的运行效率；
多总线同时使用：尝试使用 I2C3/I2C4 挂载其他外设，实现多 I2C 总线的同时使用，掌握 IMX6ULL 外设资源的分配和管理；
I2C 从模式实战：将 IMX6ULL 配置为 I2C 从设备，与 STM32 等其他 MCU 进行 I2C 通信，实现多 MCU 之间的数据交互；
基于 RTOS 的 I2C 驱动 ：在 FreeRTOS、UCOS 等实时操作系统中，基于本次的底层驱动，实现带互斥锁的 I2C 设备驱动，解决多任务下的 I2C 总线竞争问题。

附录：IMX6ULL I2C 相关寄存器地址与 AT24C02 指令集

附录 1 IMX6ULL I2C1~I2C4 控制器基地址

I2C 控制器	基地址
I2C1	0x021A0000
I2C2	0x021A4000
I2C3	0x021A8000
I2C4	0x021AC000

附录 2 AT24C02 核心指令集（I2C 地址帧）

操作	7 位物理地址	8 位地址帧（写操作）	8 位地址帧（读操作）
字节 / 页写入	0x50	0xA0（0x50<<1	0）	-
随机读取	0x50	0xA0（先写地址）	0xA1（0x50<<1	1）
连续读取	0x50	0xA0（先写地址）	0xA1（0x50<<1	1）

附录 3 I2C 波特率配置 IC 值与分频系数（IMX6ULL 参考手册 1464 页）

IC 值	分频系数	66MHz 时钟下波特率	模式
0x00	20	3.3MHz	-
0x06	160	412.5KHz	快速模式
0x07	192	343.75KHz	快速模式
0x15	640	103.125KHz	标准模式
0x26	1280	51.5625KHz	低速模式
