3STM32（stdl）外部中断

一、NVIC嵌套中断向量控制器

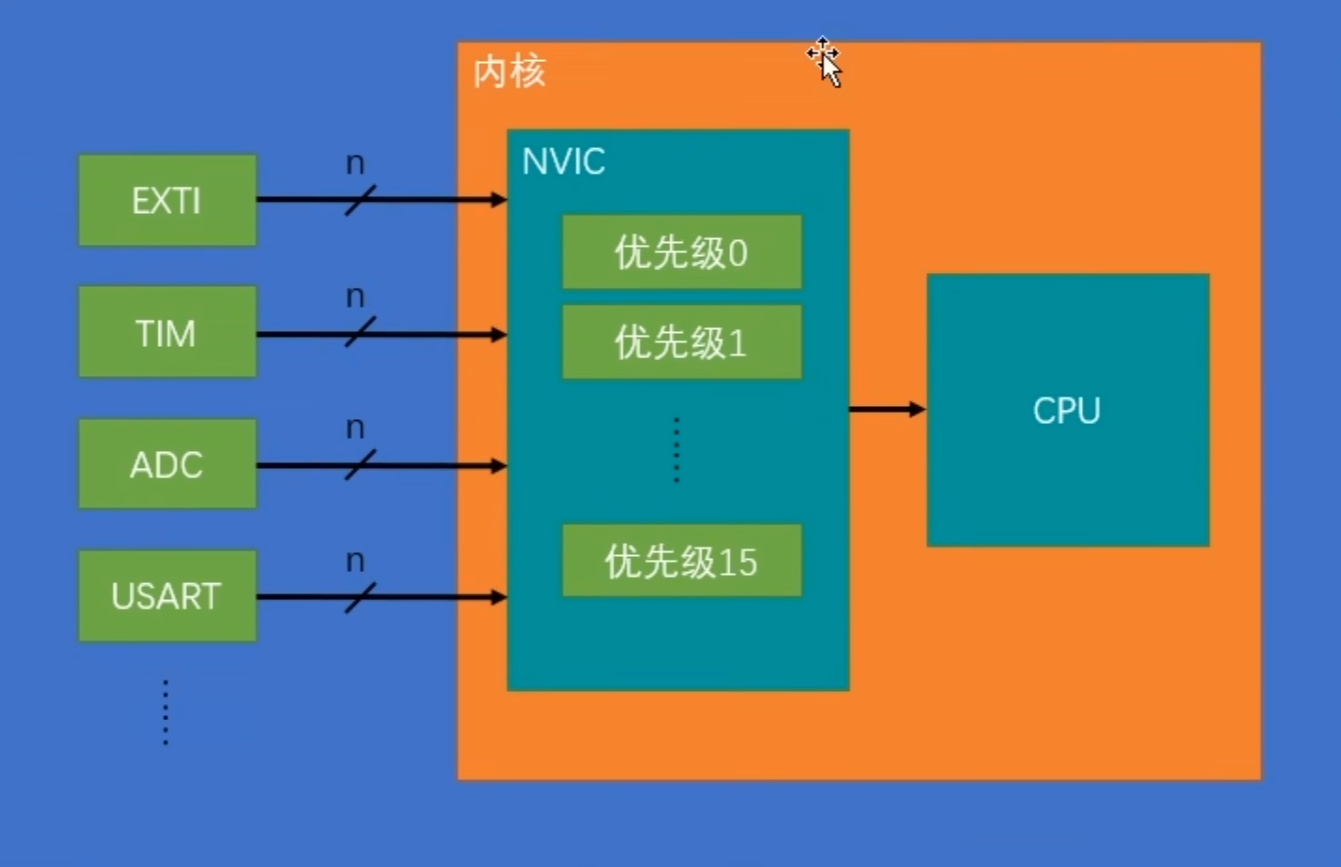

1.NVIC的作用是管理所有的中断，包括分配优先级。

2.NVIC的优先级分组

分类：抢占优先级、响应优先级

抢占优先级：可以打断正在执行的中断，直接执行。

响应优先级：可以优先排队。

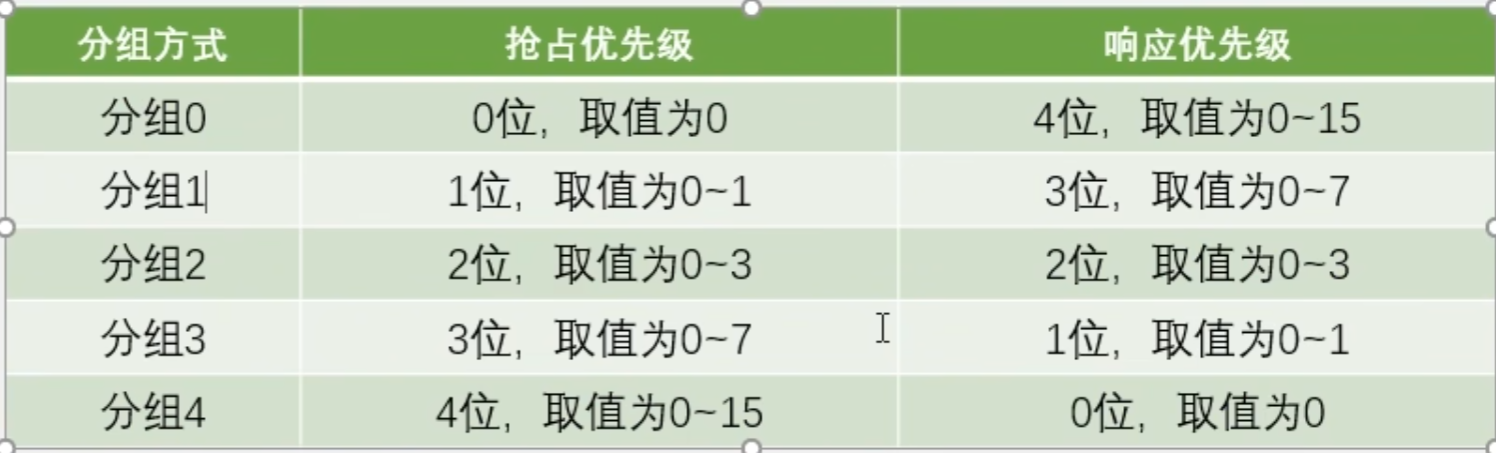

分组方式：

二、EXTI外部中断

检测GPIO口信号，当电平变化时申请中断。

触发方式：上升沿、下降沿、双边沿、软件触发

注意：相同的Pin是不能同时发生中断的，例如GPIOA的PIN1和GPIOB的PIN1是不能同时开启的。

触发响应方式：中断响应：发送中断信号给芯片；事件响应：触发别的外设，不发送中断信号。

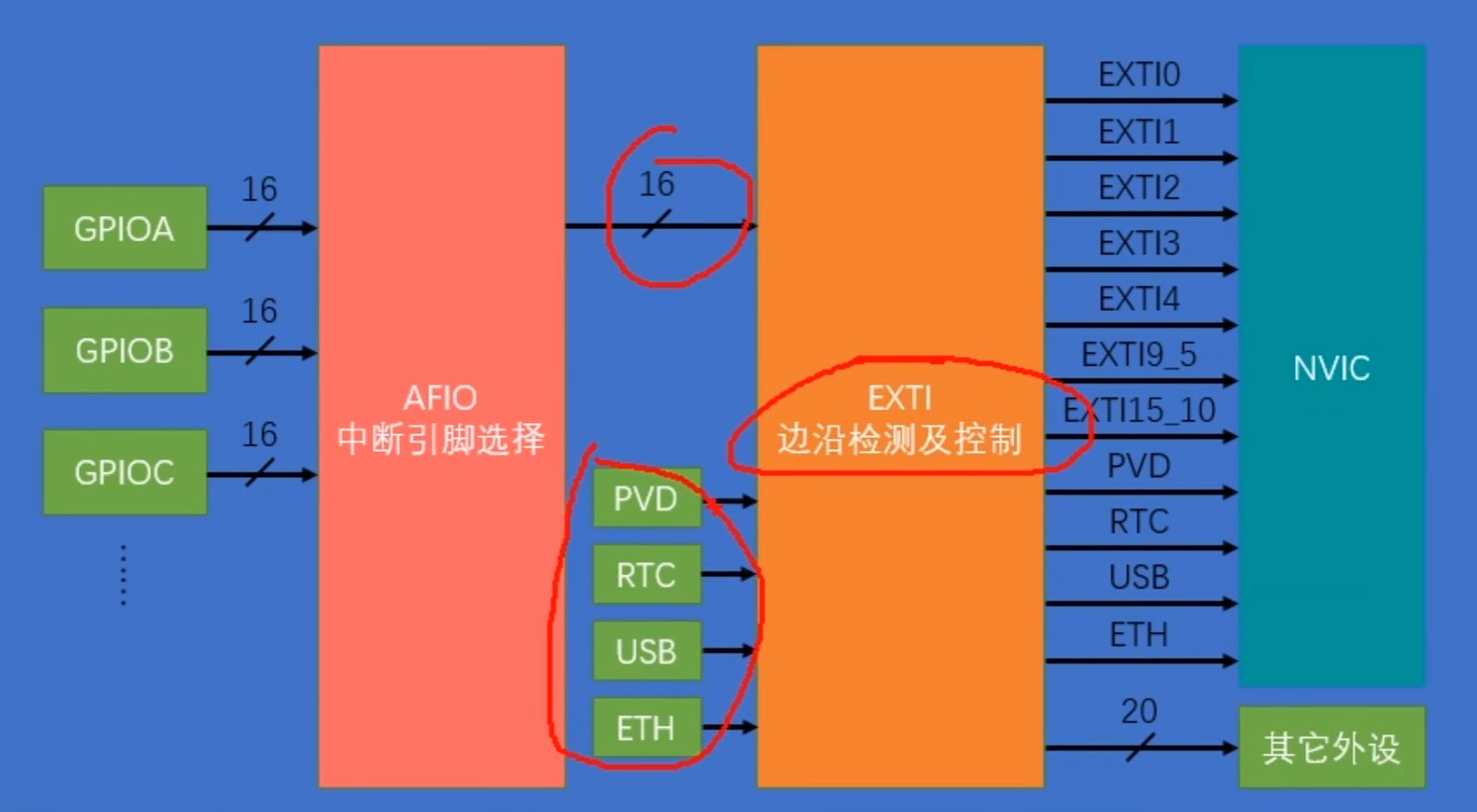

AFIO：管理引脚的复用映射，由于引脚数有限，很多外设都需要通过这些引脚进行工作，AFIO就是判断究竟是哪个外设使用这个引脚。

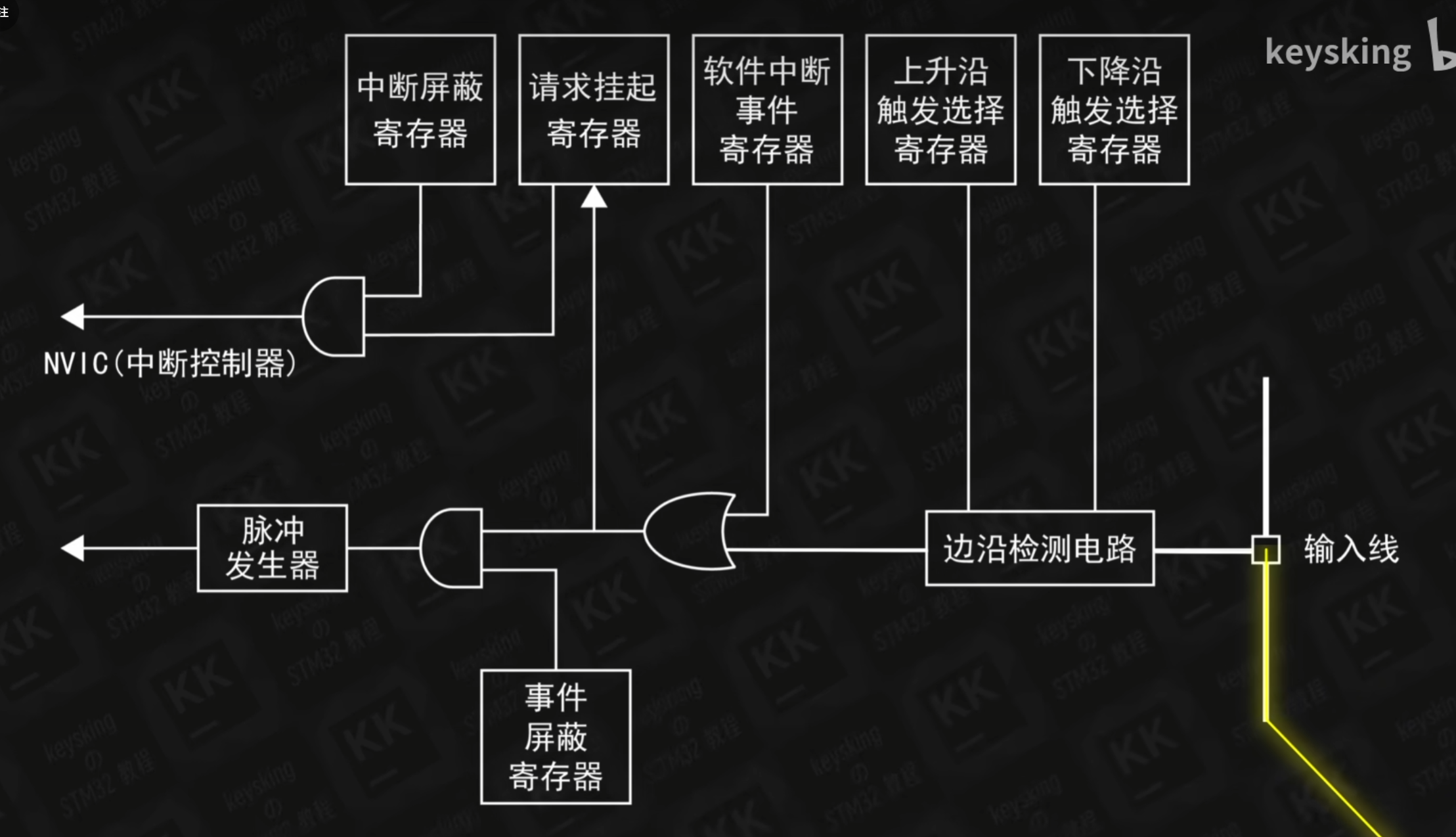

EXTI：

NVIC：内部储存有中断向量表，经过判断后，它会导通对应地址的电路，将信号发送到中断回调函数执行的位置。它在一直检测中断线是否激活，当函数处理完成后，它会依然检测到中断线处于激活状态，无限执行函数。为避免此，我们需要在执行完一遍函数之后，将请求挂起寄存器对应位数清除为0。

三、STM32中的EXTI外部中断的配置

需要按照上面的流程，依次打开GPIO、AFIO、EXTI、NVIC

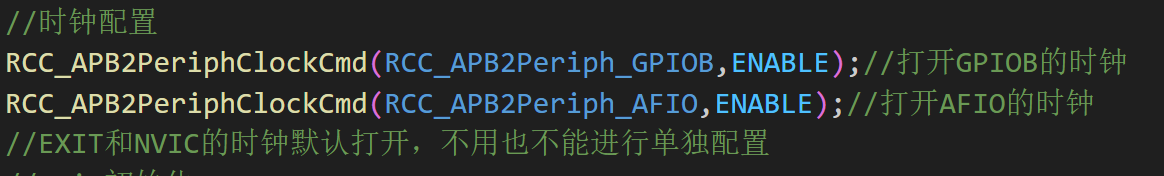

1.打开各级时钟线

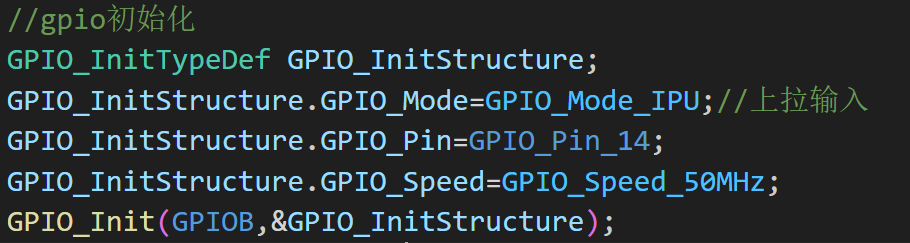

2.配置GPIO

需要配置：GPIO模式、GPIO引脚选择、GPIO频率

3.配置AFIO

需要选择打开中断的引脚

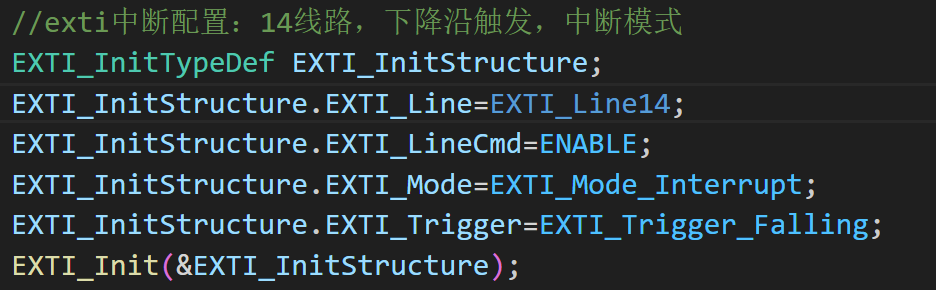

4.配置EXTI

需要配置：线路、边沿检测方式、模式

5.配置NVIC

需要设置：外部中断的分组、中断通道、中断优先级

中断分组一般默认是0组就可以。

四、标准库中的EXTI函数

cpp 复制代码

//将EXTI的设置复位
void EXTI_DeInit(void);
//配置EXTI的线路
void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);
//软件触发中断函数
void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);
//检查线路的标志位（判断是否发生了外部中断）
FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line);
//清空线路的标志位
void EXTI_ClearFlag(uint32_t EXTI_Line);
//判断是否有中断请求
ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);
//在中断服务函数（ISR）的末尾必须调用，清除指定 EXTI_Line 的中断挂起位。
void EXTI_ClearITPendingBit(uint32_t EXTI_Line);

五、中断回调函数

cpp 复制代码

//中断函数
void EXTI15_10_IRQHandler()//查询得相应通道的中断回调函数名称
{
    if(EXTI_GetITStatus(EXTI_Line14)==SET)//判断产生了中断请求
    {
        CountSensor++;//使用标志位记录
        EXTI_ClearITPendingBit(EXTI_Line14);//在中断服务函数（ISR）的末尾必须调用，清除指定 EXTI_Line 的中断挂起位
    }
}

注意，中断是瞬时发生的事情，我们一般并不希望它占用太长的时间，但对于必须要一些时间执行的函数，我们选择在中断中放置标志位，在其他位置判断标志位来执行相应的程序。
