opencv计算机视觉--DNN模块实现风格迁移

1. DNN模块是什么？

OpenCV DNN（Deep Neural Networks）模块是一个用于深度神经网络推理的模块，它允许用户在OpenCV中加载和运行预训练的深度学习模型。主要特点：

• 跨框架支持：支持TensorFlow、PyTorch、Caffe、DarkNet、ONNX等多种框架训练的模型

• 硬件加速：支持CPU、GPU（CUDA、OpenCL）推理

• 轻量级：无需安装完整的深度学习框架

• 实时推理：针对计算机视觉任务优化，适合实时应用

2. 核心函数详解

2.1 cv2.dnn.blobFromImage() - 图像预处理

blob = cv2.dnn.blobFromImage(
    image,          # 输入图像（BGR格式）
    scalefactor=1.0, # 像素值缩放因子（通常为1/255）
    size=(w, h),    # 输出blob的尺寸（模型要求的输入尺寸）
    mean=(0, 0, 0), # 各通道减去的均值（通常是训练时的均值）
    swapRB=True,    # 是否交换R和B通道（OpenCV用BGR，模型通常用RGB）
    crop=False      # 是否中心裁剪
)

参数详细说明：

参数	类型	默认值	说明
image	ndarray	-	输入图像，OpenCV读取的BGR格式图像
scalefactor	float	1.0	像素值缩放系数： pixel = pixel × scalefactor 常用值：1/255.0（归一化到0-1）
size	tuple	-	输出blob的(width, height)，必须是模型要求的输入尺寸
mean	tuple/scalar	(0,0,0)	各通道要减去的均值： pixel = pixel - mean 常用值：(104, 117, 123)（Caffe模型）或(0.485, 0.456, 0.406)（ImageNet均值）
swapRB	bool	False	是否交换R和B通道： True：BGR→RGB False：保持BGR
crop	bool	False	是否中心裁剪： True：调整大小后中心裁剪 False：直接resize

返回值：

• blob：4D数组，形状为(1, C, H, W)，其中：

  • 1：batch size（单张图像）

  • C：通道数（通常为3）

  • H：高度

  • W：宽度

2.2 cv2.dnn.readNet() - 加载模型

各参数的含义如下：

model: 神经网络的实际结构和功能。它定义了数据如何通过网络流动，如何进行训练，如何进行推理

config: 一组组参数和设置，帮助控制模型的行为，包括网络架构、训练过程、优化器等内容

framework: DNN框架，可省略。DNN模块会自动推断框架种类

net: 返回值，返回网络模型对象

支持的主要模型格式：

框架	模型文件	配置文件	专用函数
Caffe	.caffemodel	.prototxt	readNetFromCaffe()
TensorFlow	.pb	.pbtxt	readNetFromTensorflow()
PyTorch	.t7或.pth	-	readNetFromTorch()
Darknet	.weights	.cfg	readNetFromDarknet()
ONNX	.onnx	-	readNetFromONNX()
OpenVINO	.xml	.bin	readNetFromModelOptimizer()

参数说明：

• model：包含训练权重的文件

• config：网络架构定义文件（对于某些框架）

• framework：显式指定框架类型（通常可自动推断）

2.3 其他重要函数

# 设置输入
net.setInput(blob, name="input")  # name可选，指定输入层名称

# 前向传播
output = net.forward(outputName=None)  # 输出指定层的结果

# 获取网络信息
layer_names = net.getLayerNames()  # 获取所有层名
unconnected_layers = net.getUnconnectedOutLayers()  # 获取输出层索引

3. 注意事项

1. 通道顺序 ：OpenCV默认BGR，许多模型期望RGB，注意swapRB参数

2. 归一化：确保预处理与模型训练时一致

3. 尺寸匹配：输入尺寸必须与模型要求一致

4. 均值减法：如果模型训练时进行了均值减法，推理时也要做

5. 输出解析：不同模型的输出格式不同，需要根据具体任务解析

DNN模块为在OpenCV中集成深度学习模型提供了统一接口，大大简化了深度学习模型的部署过程。

4.实际运用

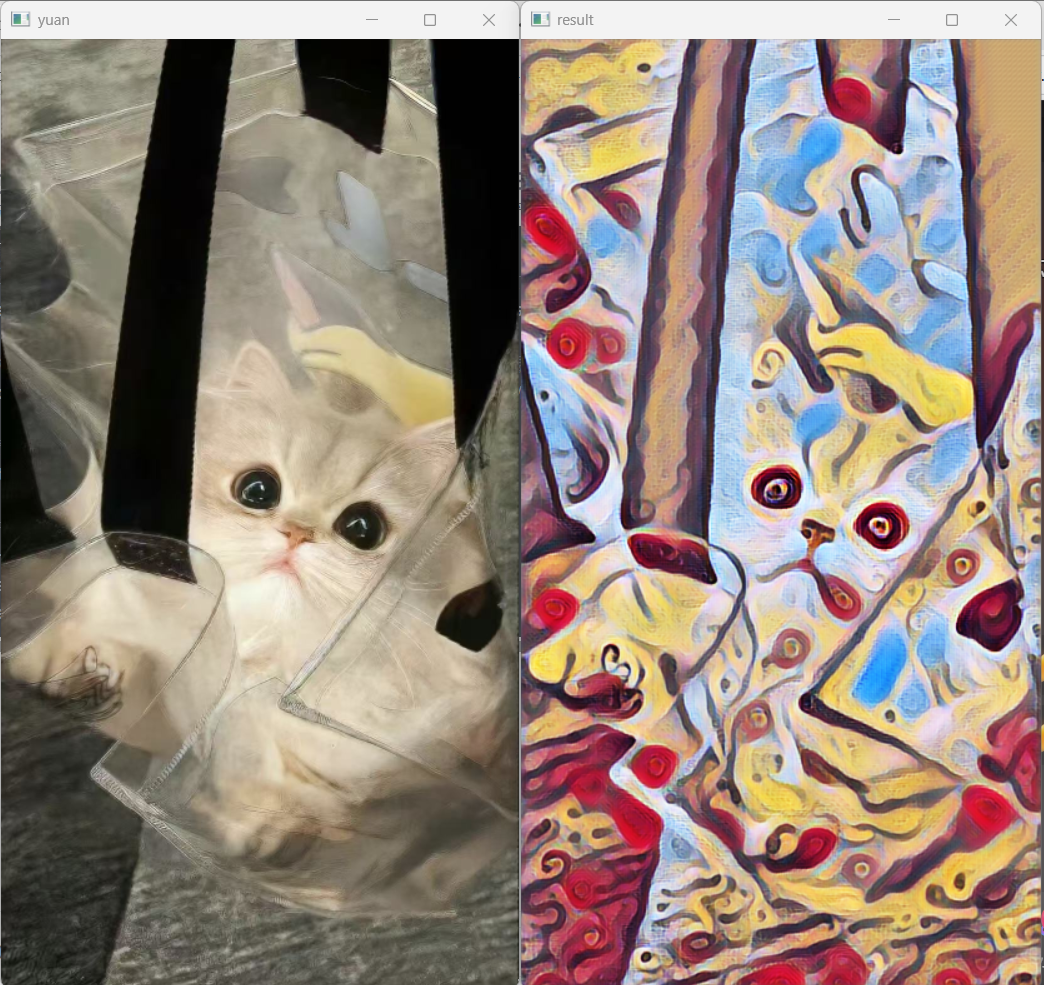

1）对图片进行风格迁移

import cv2

# 读取输入图像
image = cv2.imread('xiaomao.jpg')
image=cv2.resize(image,dsize=None,fx=0.5,fy=0.5)
# 显示输入图像
cv2.imshow('yuan', image)
cv2.waitKey(0)

# 图片预处理
(h, w) = image.shape[:2]  # 获取图像尺寸


blob = cv2.dnn.blobFromImage(image, scalefactor=1, size=(w, h), mean=(0, 0, 0), swapRB=False, crop=False)

net = cv2.dnn.readNet('model\\candy.t7')  # 得到一个用torch训练之后的星空模型

# 设置输入
net.setInput(blob)

# 对输入图像进行前向传播，得到输出结果
out = net.forward()

# 将输出结果转换为合适的格式
# out是四维的：B*C*H*W
# B: batch图像数量（通常为1），C: channels通道数，H: height高度，W: width宽度

# 输出处理
# 重塑形状(忽略第1维)，4维变3维
# 调整输出out的形式，模型推理输出out是四维BCHW形式的，调整为三维CHW形式
out_new = out.reshape(out.shape[1], out.shape[2], out.shape[3])

# 对输入的数组（或图像）进行归一化处理，使其数值范围在指定的范围内
cv2.normalize(out_new, out_new, norm_type=cv2.NORM_MINMAX)

# 转置输出结果的维度
result = out_new.transpose(1, 2, 0)

# 显示转换后的图像
cv2.imshow('result', result)
cv2.waitKey(0)
cv2.destroyAllWindows()

2）对视频或摄像头进行风格迁移

import cv2

# 加载模型
net = cv2.dnn.readNet('model\\candy.t7')  # 加载风格迁移模型

# 打开视频文件或摄像头
# 如果是视频文件，使用：cv2.VideoCapture('your_video.mp4')
# 如果是摄像头，使用：cv2.VideoCapture(0)  # 0表示默认摄像头
cap = cv2.VideoCapture(0)  # 修改为你的视频文件路径


while True:
    # 读取视频帧
    ret, frame = cap.read()

    # 如果读取失败（视频结束），退出循环
    if not ret:
        print("视频结束或读取失败")
        break

    # 可选：调整帧大小（如果太大可以缩小）
    frame = cv2.resize(frame, None, fx=0.4, fy=0.4)

    # 获取当前帧的尺寸
    (h, w) = frame.shape[:2]

    # 预处理图像，创建blob
    blob = cv2.dnn.blobFromImage(
        frame,
        scalefactor=1.0,
        size=(w, h),
        mean=(0, 0, 0),
        swapRB=False,
        crop=False
    )

    # 设置输入并进行前向传播
    net.setInput(blob)
    out = net.forward()

    # 处理输出结果
    # 重塑形状：4维(B,C,H,W) -> 3维(C,H,W)
    out_new = out.reshape(out.shape[1], out.shape[2], out.shape[3])

    # 归一化
    cv2.normalize(out_new, out_new, norm_type=cv2.NORM_MINMAX)

    # 转置维度：(C,H,W) -> (H,W,C)
    result = out_new.transpose(1, 2, 0)

    # 或者只显示风格化后的帧
    cv2.imshow('shipin', result)

    # 可选：保存到输出视频
    # out.write(result)

    # 按'esc'键退出
    key = cv2.waitKey(30)
    if key == 27:  # 按下Esc键，退出循环
        break

# 释放资源
cap.release()
# out.release()  # 如果使用了VideoWriter，取消注释
cv2.destroyAllWindows()

5.延申

任务

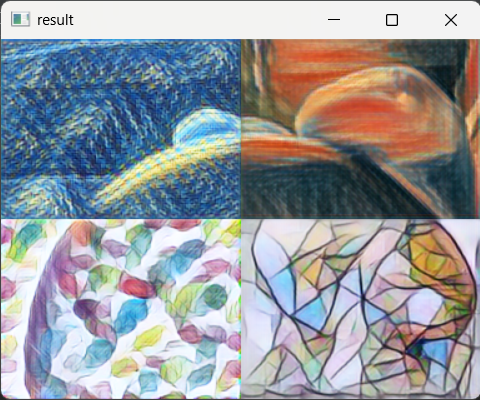

将摄像头实时画面分割成四个方格，每个方格应用不同的艺术风格滤镜，最后拼接成一个完整画面展示出来。

(传入的图片缩放一下再处理，不然会卡顿)

import cv2
import numpy as np

cap = cv2.VideoCapture(0)  # 0 表示默认摄像头

# 加载四种风格迁移模型
net1 = cv2.dnn.readNetFromTorch(r'model\starry_night.t7')  # 星夜
net2 = cv2.dnn.readNetFromTorch(r'model\the_scream.t7')  # 呐喊
net3 = cv2.dnn.readNetFromTorch(r'model\feathers.t7')  # 羽毛
net4 = cv2.dnn.readNetFromTorch(r'model\mosaic.t7')  # 马赛克


# 风格迁移处理函数（修正版）
def qianyi(frame,net):
    blob = cv2.dnn.blobFromImage(frame, 1, (w, h), (0, 0, 0), swapRB=True, crop=False)
    net.setInput(blob)
    out = net.forward()
    out_new = out.reshape(out.shape[1], out.shape[2], out.shape[3])
    cv2.normalize(out_new, out_new, norm_type=cv2.NORM_MINMAX)
    result = out_new.transpose(1, 2, 0)
    return result


while True:
    ret, frame = cap.read()
    frame = cv2.resize(frame, dsize=None, fx=0.3, fy=0.3)  # 缩小到30%

    if not ret:
        print("不能读取摄像头")
        break

    (h, w) = frame.shape[:2]

    # 将画面分为四个区域
    zs = frame[:h // 2, 0:w // 2]  # 左上
    ys = frame[:h // 2, w // 2:]  # 右上
    zx = frame[h // 2:, :w // 2]  # 左下
    yx = frame[h // 2:, w // 2:]  # 右下

    # 分别对四个区域应用不同风格
    qianyi_zs = qianyi(zs, net1)  # 左上：星夜
    qianyi_ys = qianyi(ys, net2)  # 右上：呐喊
    qianyi_zx = qianyi(zx, net3)  # 左下：羽毛
    qianyi_yx = qianyi(yx, net4)  # 右下：马赛克

    # 拼接结果
    shang = np.hstack((qianyi_zs, qianyi_ys))  # 上半部分
    xia = np.hstack((qianyi_zx, qianyi_yx))  # 下半部分
    result = np.vstack((shang, xia))  # 完整结果

    cv2.imshow('result', result)

    key_pressed = cv2.waitKey(1)
    if key_pressed == 27:  # ESC键退出
        break

cap.release()
cv2.destroyAllWindows()
