虹科PCAN Router设备
助力异构EE架构快速验证
在整车换代或跨平台集成项目中，经常遇到新老EE架构共存导致的通信协议不兼容问题。传统方式需要协调网络、软件、供应商等多个团队，经历修改DBC文件、更新ECU软件的漫长流程，周期长且成本高昂。
在近期的虹科「百家智汇」系列直播中，我们邀请到来自国内头部主机厂、拥有8年电子电气架构一线研发经验的李工，分享团队如何利用虹科PCAN Router设备，在不改动任何原有ECU软件的情况下，快速完成跨架构信号路由，顺利推进了某换代车型的POC验证，为面临类似跨平台、快节奏集成挑战的团队，提供了一个可复用的轻量化解决思路。
核心挑战
新旧架构混合下的通信壁垒

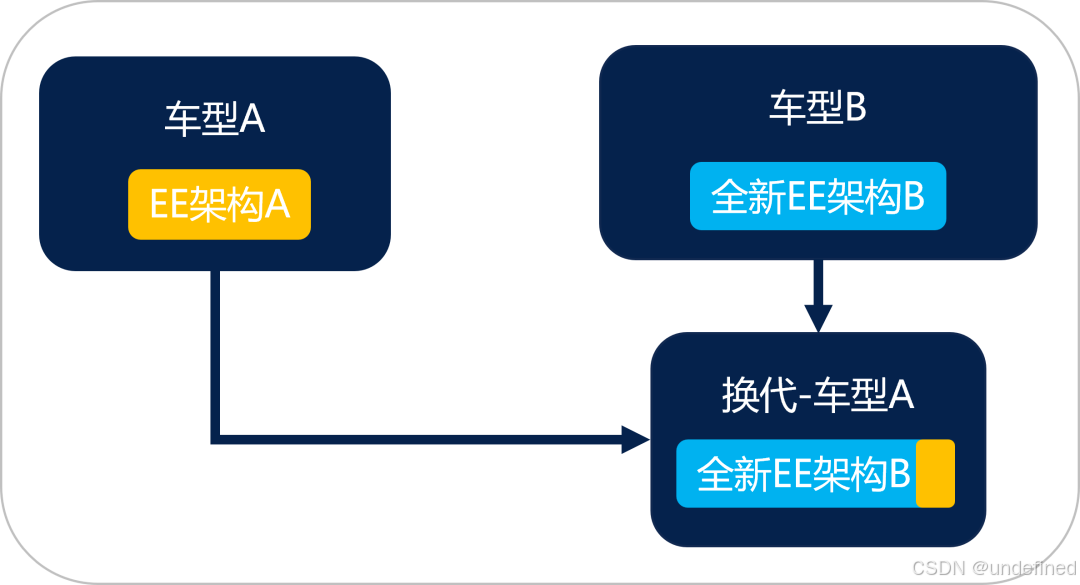

在项目前期（如POC概念验证或试制车阶段），出于成本、周期或供应链的考量，车辆往往需要混合使用来自不同EE架构的ECU。例如，在某换代车型项目中，约80%的控制器来自全新平台，而电池包与BMS等关键部件则沿用了上一代架构。
这直接导致了通信层面的根本性障碍：两套架构在功能逻辑、信号定义、报文ID及数据结构上存在差异，无法直接通信。
若遵循传统开发流程，需经历「明确功能需求 → 调整通信矩阵 → 生成新DBC → ECU软件更新」这一系列步骤。此过程涉及多方协作，耗时数周甚至数月，且仅为前期验证而要求供应商修改量产ECU软件，可行性极低。
解决方案
以虹科PCAN Router设备为智能网关

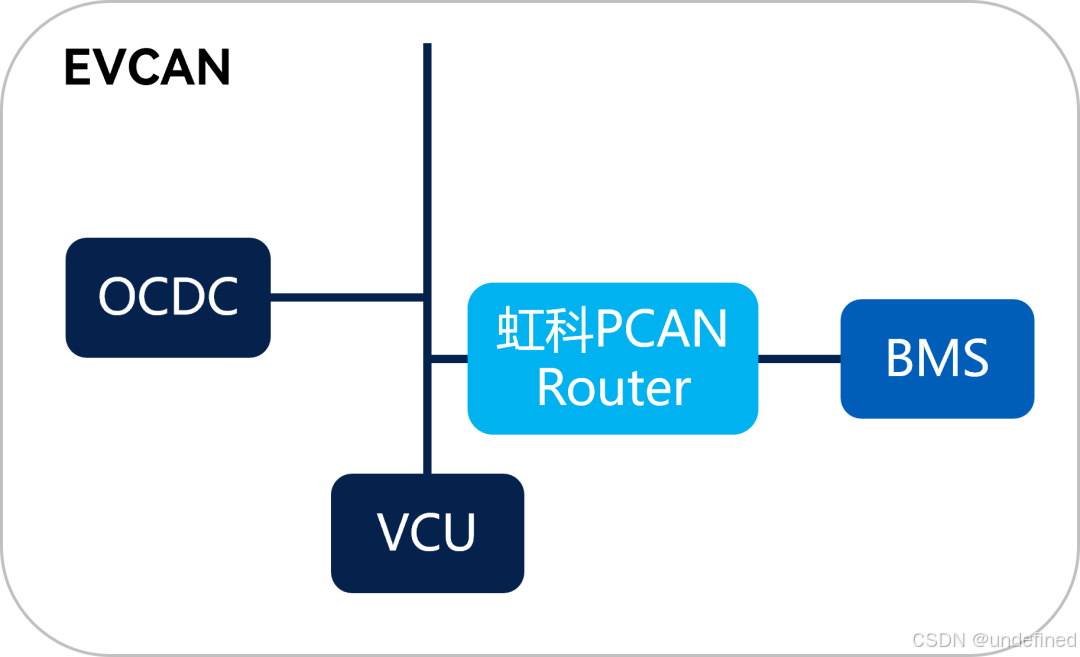

为突破这一瓶颈，李工团队引入了虹科PCAN Router设备作为智能CAN(FD)网关，将其部署在BMS与VCU之间的CAN通道上，执行信号转发与协议转换。其核心思路是：在不修改BMS或VCU软件的前提下，在路由器内部实现信号映射与逻辑处理。
实施路径清晰高效
1、信号分析
聚焦「上高压」等关键场景，对比两个架构的DBC，明确需要转换的信号及其位置。
2、逻辑开发
基于虹科PCAN Router设备提供的开发套件（PEAK-DevPack），使用C语言编写简洁的信号处理与路由逻辑。
例如，将BMS发出的架构A特定报文中的「高压接触器状态」信号，实时提取并填充至VCU可识别的架构B报文中。
3、刷写与验证
代码经内置编译器一键生成固件，通过虹科PCAN-USB工具快速完成刷写。设备即插即用，接入车载CAN网络后立即生效。
这种方式将复杂的系统级通信适配问题，转化为对单一独立设备的逻辑编程问题，极大简化了流程，避免了跨部门协调，将开发重心聚焦于功能逻辑本身。
场景应用
聚焦POC与试制验证
虹科PCAN Router设备的轻量化、快速开发特性，使其特别适用于对速度和灵活性要求极高的场景：
新项目POC验证 在立项前快速搭建可工作的原型系统，验证技术方案的基本可行性。
试制试验车 在项目初期，用于动力系统功能验证或标定。当车辆由非量产方案零部件组成，出现信号缺失或不匹配时，可快速补救。
实验室测试台架 灵活模拟、转发或修改特定报文，构建复杂的测试环境。
6通道CAN FD网关

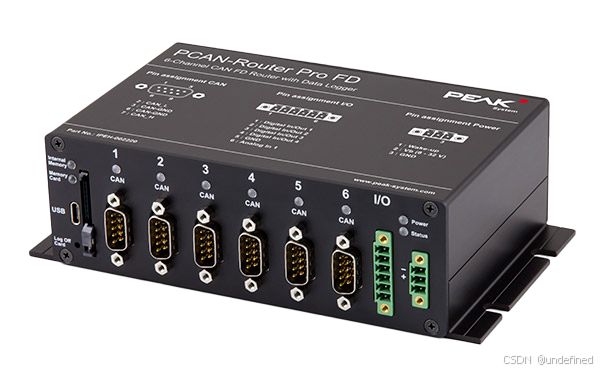

虹科PCAN-Router Pro FD
虹科PCAN-Router Pro FD工业级CAN总线网关，6路通道无缝连接CAN FD与CAN CC，可插拔收发模块灵活适配不同需求。
配备1路模拟输入、4路数字I/O，支持16GB eMMC内置存储 + SD卡扩容，CAN报文与错误帧可通过USB或直接导出。
DB9接口通用性强、线改便捷，每路内置120Ω终端电阻（物理开关控制），部署高效，适配汽车电子、工业控制等多场景数据路由与采集。
多通道可编程智能网关：虹科PCAN-Router Pro FD
开发经验
快速上手的轻量化开发
虹科PCAN Router设备的开发体验旨在降低使用门槛。虹科提供的开发工具包已包含编译器、样例代码、Flash工具和自动化配置脚本。开发者使用VS Code即可开展工作，主要流程如下：
开发准备
硬件

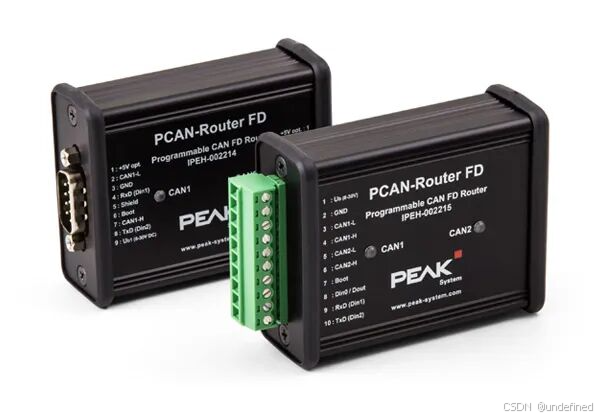

虹科PCAN-Router FD
虹科PCAN Router（主设备）+ 虹科PCAN-USB/FD（用于连接PC，刷写Router固件） + 对应线束。
软件与工具

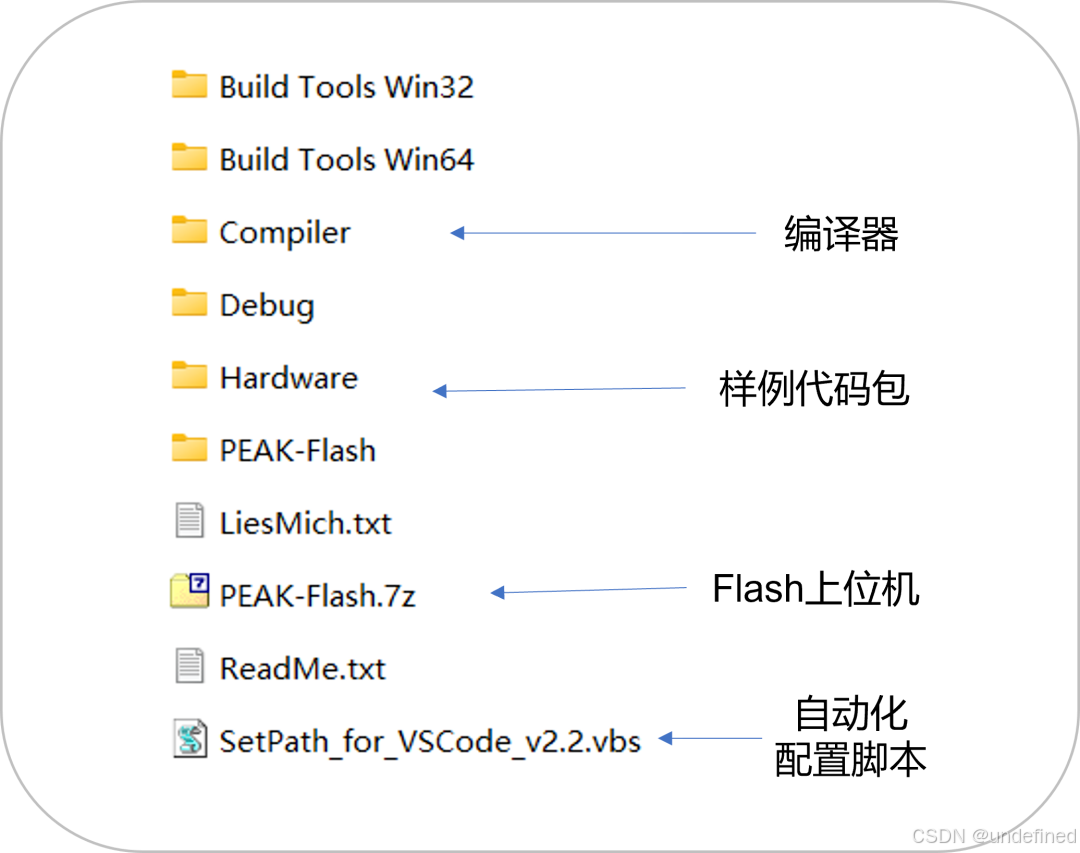

开发工具包
虹科PCAN驱动、开发工具包 （集成了编译器、样例代码工程、Flash刷写上位机以及自动化配置脚本）、代码编辑器（推荐使用VS Code）
相关驱动和开发工具包均可联系虹科获取，安装和配置后即可快速搭建开发环境。
代码开发
开发工具包解压后，可直接打开预配置的样例工程进行开发，过程直观：
环境一键配置
运行工具包内的自动化配置脚本，可为VS Code自动设置好所需的环境变量，省去手动配置的繁琐。
基于样例开发
在提供的样例代码包中，选择对应的设备型号（如 ROUTING 示例），即可在 main.c 文件中参照并编写自己的应用逻辑。
核心代码结构
官方库已封装好报文数据结构，开发者只需聚焦业务逻辑，主要步骤包括：

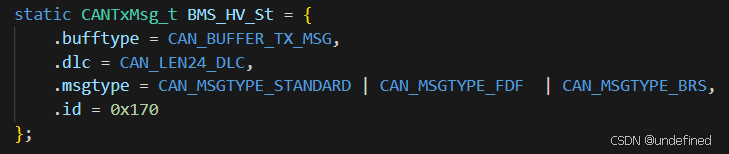

①. 定义与初始化
声明需要处理的报文变量，并为报文中的信号赋值。需特别注意按原DBC文件的定义处理字节序（大小端）。
②. 主循环处理
程序在 while(1) 主循环中运行。报文的发送策略通常有两种：
**事件触发发送：**在收到指定源报文后，立即处理并转发。
**周期发送：**更推荐用于复杂路由。该方式将「信号更新」与「报文发送」解耦，发送以系统时钟为基准定时执行，而信号值在收到任何源报文时实时更新。当目标信号依赖多个不同周期的源报文时，此方式能保证发送周期的稳定性。
③. 利用系统定时器
对于需要精确周期执行的任务，可以借助设备系统时钟实现。例如，通过对比自定义计时器与系统时间，来触发每100ms执行一次的发送任务。
编译与刷写
工具包内集成了编译和刷写工具，使得部署变得非常简单：
一键编译

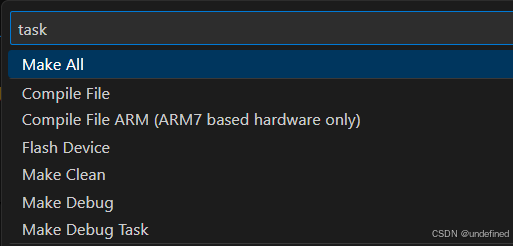

在VS Code中，直接运行「Make All」任务，即可调用预写的Makefile完成编译，输出可直接刷写的 .bin 文件。
快速刷写
使用开发包中的专用Flash上位机软件，按照指引连接硬件，通常可在1分钟左右完成固件刷写。
典型问题排查
若刷写时无法检测到设备，应检查虹科PCAN Router设备是否已进入Bootloader模式 ，以及CAN总线终端电阻是否已正确配置。
若设备运行后总线无通信，应首先检查并确认各CAN通道的波特率设置是否与整车网络要求严格一致。配置位于 can_user.c和can_user.h 文件中。
开发优化建议
为确保定时稳定，周期报文的发送应依赖设备自身的系统时钟，而非某条外部报文的到达。
在编写多条件判断逻辑时，可利用C语言的「短路」评估特性来优化性能。
当条件分支较多（如超过5个）且为离散值时，使用 switch-case 语句替代 if-else 可使代码更清晰、高效。
结语 .
面对汽车电子电气架构快速迭代中产生的混合集成挑战，虹科PCAN Router提供了一种务实、高效的「桥接」思路。它通过非侵入式的部署方式，帮助工程师在不影响现有零部件和项目进度的前提下，快速打通通信链路，显著缩短POC和试制阶段的验证周期，是应对跨平台、快节奏集成任务的可靠工具。
欢迎联系虹科，预约定制企业专属解决方案。
