序言
在追求更宽电源适应性与差异化控制逻辑的半桥驱动方案中，EG3013S 作为 EG3012S 的演进版本，在保留达林顿输出结构、内置自举二极管和80V耐压的基础上，做出了两项关键升级：将VCC工作下限大幅拓展至4.5V，并采用了 "HIN高有效、LIN低有效"的混合输入逻辑。这使得EG3013S能够直接从单节锂电池或更低电压源工作，并提供了独特的硬件互锁安全特性。本解析将聚焦于这两项核心改进所带来的设计灵活性，深入剖析其在超低压供电系统与高安全性控制场合的应用价值。
一、芯片核心定位

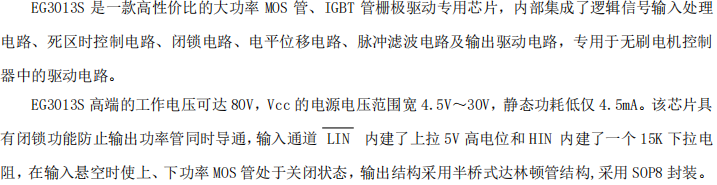

EG3013S 是一款宽电压、混合逻辑输入的低压半桥驱动芯片 。它在继承EG3012S达林顿输出结构（0.8A/1.0A驱动）与80V耐压 的同时，通过支持低至4.5V的VCC电压和HIN高有效/LIN低有效 的差异化逻辑，显著增强了在便携式设备及对控制安全性有特殊要求场景中 的适用性。
二、关键电气参数详解
电源电压特性（核心升级点）：
-
VCC 工作电压范围：4.5V 至 30V
极宽的范围，特别是4.5V的下限，使其能直接兼容单节锂电池（充满电4.2V，需注意初始电压需高于4.5V）或多种低压电源，极大地简化了便携设备的电源设计。
-
静态电流：4.5mA（典型）
与EG3012S一致，是达林顿结构的典型特征，在系统功耗计算中需予以考虑。

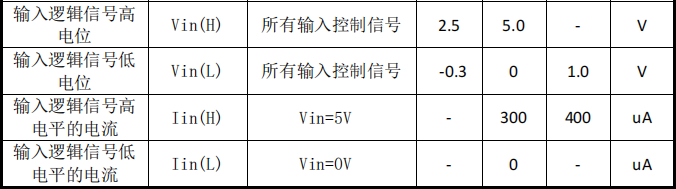

输入逻辑特性（关键差异点）：
- HIN（引脚2）：高电平有效，内置15kΩ下拉电阻。
- LIN（引脚3）：低电平有效，内置上拉电阻至内部5V高电位。
- 高电平阈值：>2.5V，低电平阈值：<1.0V。
逻辑设计目的：混合逻辑配合内部互锁，提供非对称但安全的控制真值表，增强了在异常输入情况下的系统安全性。

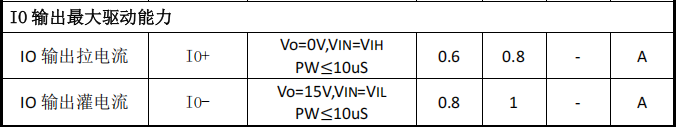

输出驱动能力（达林顿结构）：
- 拉电流能力（IO+）：0.8A
- 灌电流能力（IO-）：1.0A
驱动能力与EG3012S相同，适用于中功率MOSFET或作为前级驱动。

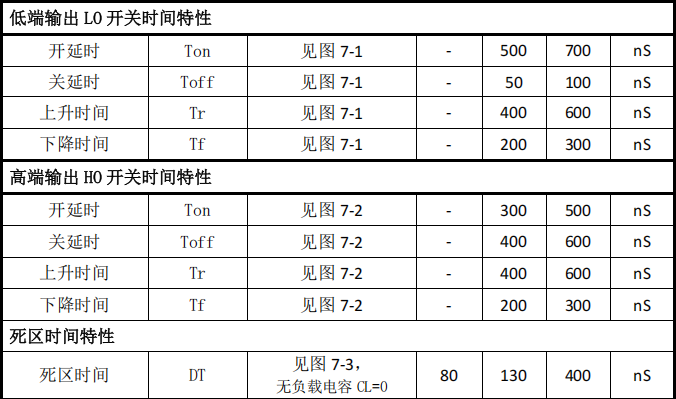

开关时间特性（典型值@VCC=15V, CL=10nF）：
-
低端输出（LO）：
开通延时（Ton）：500ns
关断延时（Toff）：50ns
上升时间（Tr）：400ns
下降时间（Tf）：200ns
-
高端输出（HO）：
开通延时（Ton）：300ns
关断延时（Toff）：400ns
上升时间（Tr）：400ns
下降时间（Tf）：200ns
-
内部死区时间：130ns（典型，范围80-400ns）
死区时间较短，要求所驱动的功率管具有快速且一致的关断特性。

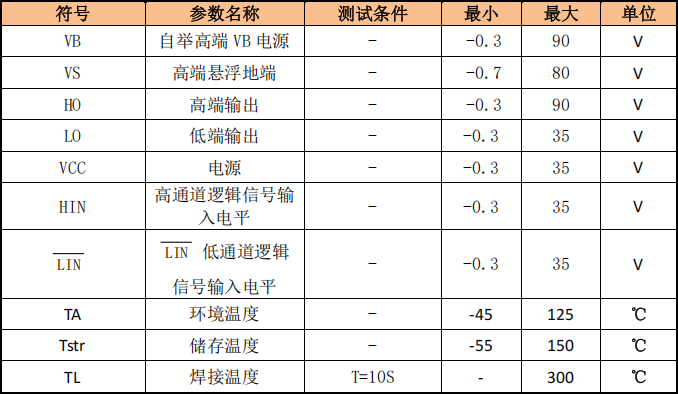

高压耐受能力：
- 高端悬浮电源耐压：80V
适用于60V级直流母线系统。
三、芯片架构与工作原理

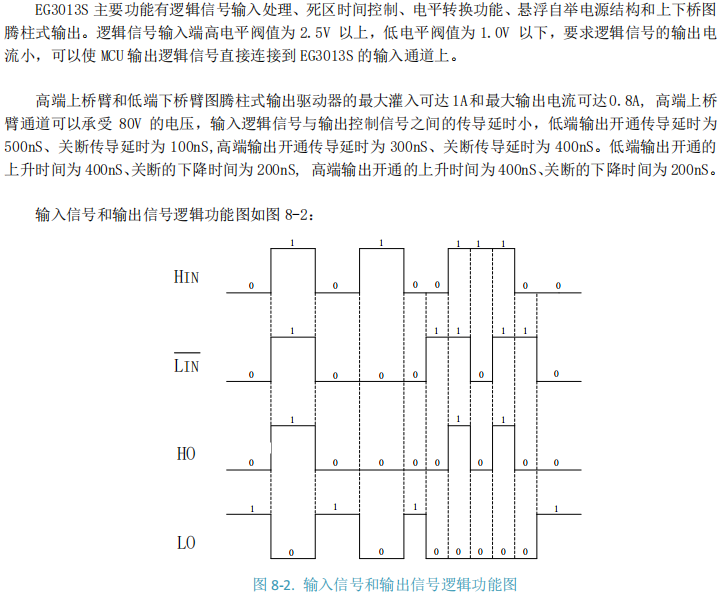

混合逻辑互锁架构（安全性核心）：

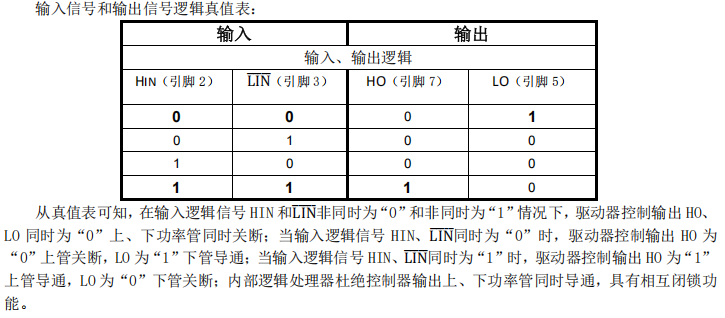

- 其真值表揭示了独特的安全逻辑：
HIN=0， LIN=0 -> HO=0， LO=1 （仅下管开）
HIN=1， LIN=1 -> HO=1， LO=0 （仅上管开）
HIN=0， LIN=1 -> HO=0， LO=0 （全关）
HIN=1， LIN=0 -> HO=0， LO=0 （全关）
当输入为"01"或"10"时，输出强制全关，此特性可用于实现可靠的硬件紧急停机。
超低压工作架构：
- 通过内部电路优化，将VCC UVLO阈值降低至足以支持4.5V工作，使芯片能在电池直接供电的场景下稳定运行。
集成自举与达林顿输出：
- 内置自举二极管：简化外围，仅需一个外部电容。
- 半桥达林顿输出：提供电流增益，但带来较高静态功耗和饱和压降。
四、应用设计要点
逻辑接口设计（软件关键）：
- 必须严格遵循真值表编程。控制低侧MOS管（LO）时，需向LIN引脚输出低电平(0)；关闭时输出高电平(1)。这与常见逻辑相反，极易出错。
- 紧急停机实现：将HIN和LIN设置为"01"或"10"，即可强制HO=LO=0。
- 与MCU接口：LIN引脚内置5V上拉，连接开漏输出的MCU最为方便；若使用推挽输出，需确保MCU能输出稳定的低电平(<1.0V)。
低压电源系统设计：
- 直接电池供电：可从锂电池（需选用初始电压>4.5V的型号）或低压适配器供电。
- 去耦电容：VCC引脚必须就近放置高质量的低ESR陶瓷电容（如0.1μF X7R），以应对负载瞬变和芯片自身4.5mA的静态电流需求。

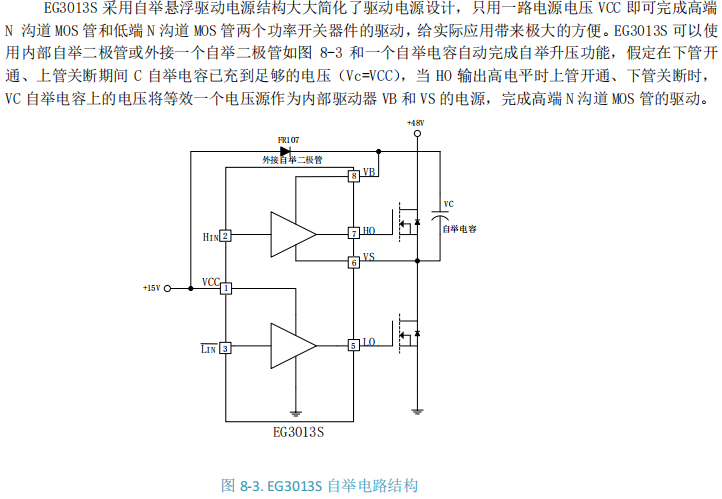

自举电路设计：
- 利用内置二极管：常规应用可直接使用，在VB和VCC之间连接自举电容（0.1μF-1μF）。
- 外接二极管方案：对于高频或高占空比应用，建议外接快恢复二极管（如FR107），以提升性能和可靠性。
- 低压自举注意：当VCC较低时（如5V），自举电容上的最终电压（VCC -
Vf）也较低，需确保其足以完全开启高侧MOS管（需检查MOS管的Vgs(th)）。
PCB布局与MOS管选型：
- 布局重点：优化自举回路和VCC电源回路。驱动走线应短。
- MOS管选型：选择低栅极电荷(Qg)和低阈值电压(Vgs(th))的MOS管，以适应可能的较低自举电压。耐压建议≥100V。
五、典型应用场景
单锂电池供电的电动工具/设备：
- 如便携式电钻、园林工具等，其4.5V启动电压和80V耐压非常匹配。
超低压输入的电机控制器：
- 用于由12V或24V电池系统供电，但控制部分由更低电压（如5V）驱动的电动车控制器或水泵控制器。
高安全性要求的电机驱动：
- 利用其混合逻辑互锁特性，在工业或安全关键场合实现硬件级防误触发。
宽输入电压范围的DC-DC电源：
- 在输入电压波动大的车载或工业电源中作为驱动。
六、调试与故障处理
常见问题与对策：
-
电机运行异常或单向转动：
首要检查点：软件逻辑与真值表匹配性。最常见错误是将LIN当作高电平有效处理。使用示波器同时捕获HIN、LIN、HO、LO四路信号进行对比。
-
芯片在电池电压下无法启动：
测量VCC电压，确认其最低点是否高于芯片内部工作所需电压（需>4.5V）。检查电池内阻和走线压降。
确认VCC去耦电容容值足够，布局合理。
-
高端驱动（HO）不稳定：
重点检查自举电路在低VCC下的有效性。测量VB-VS电压。
检查LIN引脚状态，根据真值表，HO的输出依赖于HIN和LIN的共同状态。
-
死区时间不足导致直通风险：
实测死区时间。由于其典型值仅130ns且范围宽（80-400ns），必须确保所选功率管的关断时间远小于80ns。
七、设计验证要点
逻辑安全性与互锁功能测试：
- 系统性地输入真值表中的所有四种组合，验证输出状态。重点验证"01"和"10"输入时，HO和LO是否均被强制拉低（安全关断）。
超低压工作边界测试：
- 在最低设计工作电压（如4.6V）和额定负载下，进行长时间稳定性测试，监测VCC纹波、芯片温升。
死区时间与动态性能验证：
- 精确测量实际死区时间，评估其在不同输入组合下的最小值和一致性。
- 在额定负载下，观测驱动波形质量。
自举电路低压有效性验证：
- 在最低VCC、最高工作占空比条件下，测试自举电容电压（VB-VS）能否维持在高侧MOS管完全导通所需的电压之上。
八、总
EG3013S 通过 "VCC下限降至4.5V" 和 "引入HIN高/LIN低的混合逻辑" ，在EG3012S的基础上实现了面向超低压供电与高安全性控制的双重进化。
它成功地将达林顿结构驱动芯片的应用场景扩展至电池供电的便携设备，并通过硬件互锁逻辑提供了额外的安全层。
然而，设计者必须透彻理解其非常规的真值表 ，并谨慎评估其较短死区时间（130ns典型）带来的风险 。
对于追求超宽电源适应性、且愿意为安全性接受特定控制逻辑复杂度的低压电机驱动和电源应用，EG3013S提供了一个特色鲜明且颇具价值的解决方案。
文档出处
本文基于屹晶微电子 EG3013S 芯片数据手册 V1.0 版本整理编写，并结合宽电压、混合逻辑驱动设计经验。具体设计与参数请务必以官方最新数据手册为准，在实际应用中必须重点验证其混合逻辑控制的正确性及在最低电压下的自举电路可靠性。
