一、异构计算架构：面向复杂信号处理的终极解决方案
当单一处理器架构无法同时满足实时控制、复杂算法处理、高速数据流管理 的系统性需求时，异构计算成为必然选择。ARM+DSP+FPGA+高速ADC的组合代表了当前嵌入式信号处理领域的顶级架构范式，它通过将不同类型的计算任务精准分配至最合适的硬件单元，实现了性能、能效与灵活性的最优平衡。
本方案专为需要多模态信号采集、实时智能处理与复杂系统控制的高端应用设计，涵盖雷达信号处理、软件定义无线电、高端医学成像、先进工业检测等前沿领域。
二、核心处理器角色与协同架构

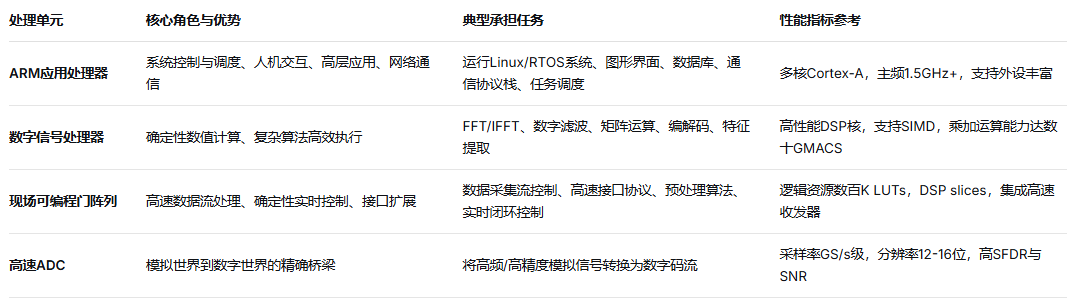

2.1 异构计算单元的角色定义与优势
2.2 芯片级选型与组合策略
-
高集成度SoC方案 ：选用如TI的AM6xA系列（ARM Cortex-A+DSP+FPGA） 或Xilinx的Zynq UltraScale+ RFSoC（ARM+FPGA+高速ADC），在单芯片内实现高度集成，降低互联复杂度与功耗。
-
分立最优性能方案 ：当单芯片性能无法满足极致需求时，采用高性能ARM处理器（如NXP i.MX8）+ 专用DSP（如TI C66x）+ 大容量FPGA（如Xilinx Kintex/Virtex）+ 尖端ADC（如ADI的12位4GSPS ADC），通过高速互连接口组合，实现每项性能的最大化。
三、系统架构设计与数据流协同
3.1 总体硬件架构
该异构系统的核心在于构建高效、低延迟、高带宽的片间互联网络，确保数据在四大核心单元间无缝流动。
模拟信号 → 高速ADC → FPGA（数据预处理与路由）→ 分流点：
↳ 路径A（原始数据流）：→ DDR4缓存 → ARM（存储、显示、上传）
↳ 路径B（实时处理流）：→ FPGA内硬件加速IP → DSP（复杂算法处理）→ 结果返回ARM/FPGA
↳ 路径C（控制流）：→ FPGA逻辑 → 生成控制信号反馈至外部设备
系统数据流示意图
3.2 关键互联技术
-
ADC与FPGA的直达链路 ：采用高速串行接口（JESD204B/C），建立多通道、高带宽（可达数十Gbps）、确定性延迟的数据管道。这是保障高采样率数据不丢失的基石。
-
FPGA与DSP的紧耦合通道 ：通过高速并行接口（EMIF、RapidIO）或共享内存，使FPGA预处理后的数据能极低延迟地送入DSP进行深度处理。
-
FPGA/DPU与ARM的通信 ：通过PCIe、千兆/万兆以太网或芯片内高速总线（如AXI），传输控制指令、处理结果与非实时大数据。
-
共享内存架构 ：在FPGA与DSP之间，或所有处理器之间，设计多端口DDR存储器，作为大数据缓冲与交互的公共区域，由硬件调度器管理访问冲突。
四、基于异构架构的深度定制方案
4.1 雷达信号处理单元定制方案
-
需求特征 ：需同时处理多通道中频信号，实现脉冲压缩、动目标显示、恒虚警检测等复杂算法，实时性要求极高。
-
架构实现：
-
ADC+FPGA层 ：多片高速ADC同步采集射频前端下变频后的信号。FPGA实现数字下变频（DDC）、脉冲匹配滤波等耗时固定操作，将数据率降低后打包。
-
DSP层 ：接收FPGA送来的多波束数据，执行自适应波束形成、动目标检测（MTD） 等复杂但算法结构规整的运算。
-
ARM层：运行雷达控制软件、任务调度、目标跟踪滤波、图形显示及与上位机通信。
-
-
性能增益：相比纯FPGA或纯DSP方案，将系统处理能力提升3-5倍，功耗降低约30%。
4.2 高端超声成像处理方案
-
需求特征 ：前端通道数多（64-256），需实时完成波束合成、滤波、检波、扫描变换，最终形成高帧率、高分辨率超声图像。
-
架构实现：
-
ADC+FPGA层 ：高精度ADC阵列采集探头回波。FPGA实现最耗资源的实时数字波束合成（延时、求和） 及对数压缩。
-
DSP层 ：对FPGA形成的波束线数据进行高级滤波、谐波成像算法、弹性成像算法等像素级处理。
-
ARM层：控制扫描序列，运行用户界面，实现图像后处理（平滑、测量）及DICOM网络传输。
-
-
性能增益 ：实现128通道超声系统60帧/秒的实时成像，图像空间分辨率提升15%。
五、软硬件协同开发与支持
5.1 一体化开发环境
我们提供统一的软件框架，简化异构编程：
-
硬件抽象层：提供统一的API，屏蔽ARM、DSP、FPGA的底层差异，开发者可像操作单一系统一样调用资源。
-
任务级编程模型 ：允许开发者使用C/C++、OpenCL或MATLAB/Simulink描述算法，开发工具链自动进行任务分割与映射，建议将并行流水线任务部署至FPGA，将复杂迭代算法部署至DSP，将控制与通信任务部署至ARM。
-
系统级调试工具：提供全系统时间线视图，可同时观察ARM、DSP、FPGA的执行状态、数据流与负载情况，快速定位性能瓶颈。
5.2 核心算法库与IP
为加速开发，我们提供针对此异构架构优化的核心算法库：
-
FPGA IP核库 ：包含DDC/DUC、FFT、FIR滤波器、数字预失真等已验证的硬件加速IP。
-
DSP算法库 ：包含高度优化的矩阵运算、语音/图像编解码、通信解调、机器学习推理等函数库。
-
ARM中间件 ：包含实时数据库、网络协议栈、图形框架等系统软件。
由你创科技在异构计算架构领域拥有从芯片选型、板级设计到系统集成的全链路能力。 我们曾为某天文观测站定制了一套"射电频谱采集与分析系统"，该系统采用4片3GSPS ADC采集天空信号，通过FPGA实现实时频谱计算，DSP进行脉冲星特征识别，ARM协调多节点组网并与数据中心通信。该系统的处理通带宽度是原有设备的8倍，成功捕获了多次罕见的快速射电暴事件。
我们深谙如何让ARM、DSP、FPGA与高速ADC协同"共舞"，奏响数据处理的最强音。 如果您正在构想下一代高端信号处理设备，欢迎与我们联系，共同将构想变为现实。
