在光学成像、AR/VR显示、机器视觉、相机镜头设计等诸多工程领域，镜片的反射与折射特性是决定成像质量的核心因素之一。无论是日常使用的眼镜、手机相机，还是工业级的精密光学仪器，都无法回避"前表面反射（Front Surface Reflection, FSM）"与"后表面反射（Back Surface Reflection, BSM）"带来的影响。其中，镜片厚度作为关键参数，直接导致了"鬼影（Ghosting）"这一常见的成像瑕疵------厚度越大，鬼影现象往往越明显，严重时会干扰主影像的清晰度与准确性。
本文将跳出复杂的光学仪器依赖，采用纯Python语言，基于Numpy（数值计算）与Matplotlib（可视化）实现一套轻量级光学反射/折射模拟算法。我们将从基础光学原理出发，逐步拆解前后表面反射的物理机制，详细讲解代码实现的每一个细节，通过对比不同镜片厚度下的模拟效果，让大家直观理解厚度对反射成像的影响，同时掌握光学模拟的核心思路与工程实现方法。本文适合光学入门者、算法工程师、Python开发者阅读，无论是用于学习光学理论，还是用于实际项目中的简单光学模拟，都能从中获得启发。
一、光学基础理论铺垫：读懂前后表面反射的本质
在开始编码之前，我们必须先理清核心的光学原理------只有理解了光线在镜片中的传播路径，才能准确地将物理过程转化为算法逻辑。首先明确一个前提：本文所模拟的镜片为"平行平面镜片"（前后表面平行），这是最常见的镜片类型（如普通眼镜、平板玻璃），也是简化模拟的合理假设。
1.1 光线的传播与反射、折射基本规律
光线在不同介质中传播时，会发生两种关键现象：反射（光线反弹回原介质）和折射（光线改变传播方向进入另一介质）。对于镜片而言，空气（折射率n≈1.0）和玻璃（折射率n≈1.5）是两种核心介质，光线的传播路径如下：
- 当光线从空气射向镜片前表面时，一部分光线会直接被反射（前表面反射），另一部分光线会穿透前表面，发生折射后进入玻璃内部；
- 进入玻璃内部的光线，传播到镜片后表面时，又会发生一次反射和折射------一部分光线反射回玻璃内部，另一部分光线折射穿出后表面，进入空气；
- 反射回玻璃内部的光线，再次传播到前表面时，会折射穿出前表面，形成我们所说的"鬼影"，而折射穿出后表面的光线，就是我们看到的"主影像"。
- 这里需要注意两个关键参数，它们是算法模拟的核心：
- 折射率差异：空气折射率（n₁=1.0）< 玻璃折射率（n₂=1.5），根据折射定律（斯涅尔定律），光线从空气进入玻璃时，传播方向会向法线偏折；从玻璃进入空气时，会远离法线偏折；
- 能量衰减：光线每穿透一次镜片表面（空气→玻璃、玻璃→空气），都会有一部分能量被吸收或散射，导致光线强度下降------厚度越大，光线在玻璃内部传播的距离越长，能量衰减也越明显。
1.2 前表面反射（FSM）：无鬼影的理想反射
前表面反射是指光线仅在镜片的前表面发生反射，未穿透镜片进入玻璃内部。这种反射模式的核心特点是"无位移、低衰减"，也是光学系统中更理想的反射模式（如高端镀膜镜片，会通过镀膜增强前表面反射，减少后表面反射，从而避免鬼影）。
具体来说，前表面反射的光线传播路径极短，仅在空气与玻璃的前表面发生反弹，因此：
反射光线与入射光线关于法线对称，不会产生明显的位移（相对于主影像）；
能量衰减轻微，仅在反射瞬间有少量能量损失（本文模拟中取98%的反射效率，即仅2%的能量损失）；
无鬼影产生，因为没有光线进入玻璃内部，也就不会有后表面反射带来的错位影像。
·1.3 后表面反射（BSM）：鬼影的产生与厚度的影响
后表面反射是导致鬼影的根本原因，其光线传播路径比前表面反射复杂得多：光线穿透前表面→折射进入玻璃→后表面反射→再次穿透前表面→折射进入空气，最终形成与主影像错位的弱影像（鬼影）。而镜片厚度，正是决定鬼影错位程度和清晰度的关键因素。
我们从两个核心维度，解析厚度对后表面反射的影响：
（1）鬼影的位移量：厚度越大，错位越明显
光线在玻璃内部传播时，会因为镜片厚度产生"光程差"，反映在成像上就是鬼影与主影像的"位移差"。假设镜片厚度为d，光线入射角度为θ（本文简化为垂直入射，θ=0°），则位移量的计算公式可简化为：位移量 ∝ d × (n₂ - n₁)/n₂（n₁为空气折射率，n₂为玻璃折射率）。
通俗来说，镜片越厚，光线在玻璃内部传播的距离越长，最终穿出前表面时，与主影像的错位就越明显------薄镜片的鬼影位移很小，几乎难以察觉；而厚镜片的鬼影位移较大，肉眼可清晰看到两个重叠的影像（主影像+鬼影）。
（2）影像强度：厚度越大，主影像越弱，鬼影越清晰
光线每穿透一次镜片表面，都会产生能量衰减，厚度越大，光线在玻璃内部传播的距离越长，能量被吸收的越多：
主影像强度：光线穿透前表面（衰减）→ 玻璃内部传播（衰减）→ 后表面折射穿出（衰减），厚度越大，三次衰减的总能量越多，主影像越弱；
鬼影强度：光线穿透前表面（衰减）→ 玻璃内部传播（衰减）→ 后表面反射（衰减）→ 再次穿透前表面（衰减），虽然衰减次数更多，但鬼影的强度与厚度成负相关------厚度越大，主影像越弱，鬼影与主影像的强度差越小，鬼影反而越清晰（相对对比度提升）。
（3）玻璃的颜色偏移：光谱透过率的影响
实际中的玻璃，对不同波长的光线（红、绿、蓝）透过率不同------通常对绿光（波长550nm左右）的透过率最高，对红光和蓝光的透过率较低，因此后表面反射的影像会呈现轻微的绿色偏色。本文的算法中，我们将通过"玻璃色系数"模拟这一特性，让模拟效果更贴近真实情况。
二、算法设计思路：将光学原理转化为Python代码
本次模拟的核心目标是：用纯Python（无OpenCV等重型库依赖）实现前后表面反射的模拟，重点体现镜片厚度对后表面反射鬼影的影响。基于上述光学原理，我们设计了三步走的算法思路，确保逻辑清晰、易于实现且贴近物理规律。
2.1 算法整体框架
算法分为三个核心模块，相互独立又相互关联，便于后续扩展和修改：
测试图案生成模块：创建一个标准的、特征清晰的测试图案（包含圆环、十字线、矩形），替代真实图像------这样做的好处是，特征简单、对比度高，便于直观观察反射后的位移和鬼影变化；
反射模拟核心模块：分别实现前表面反射（FSM）和后表面反射（BSM）的逻辑，重点处理后表面反射中"厚度→位移→鬼影"的映射关系，同时模拟能量衰减和颜色偏移；
可视化模块：将原始图案、前表面反射图案、不同厚度下的后表面反射图案进行对比展示，直观呈现厚度的影响，让模拟结果一目了然。
2.2 关键参数设计
为了让模拟更贴近真实，同时兼顾代码的简洁性，我们定义了以下关键参数（可根据需求灵活调整）：
| 参数名称 | 参数含义 | 取值范围 | 作用 |
|---|---|---|---|
| size | 测试图案尺寸 | (width, height)，本文取(400,400) | 定义模拟图像的分辨率 |
| center | 测试图案中心坐标 | (x, y)，本文取(200,200) | 确保图案居中，便于观察位移 |
| radius | 圆环外半径 | 本文取80像素 | 生成圆环特征，便于观察径向位移 |
| fsm_intensity | 前表面反射强度系数 | 0-1，本文取0.98 | 模拟前表面反射的能量衰减 |
| ghost_intensity | 鬼影强度系数 | 0-1，本文取0.15 | 模拟鬼影的能量衰减（固定值） |
| main_intensity | 后表面主影像强度系数 | 与厚度负相关，本文取4/thickness | 模拟厚度对主影像强度的影响 |
| glass_color | 玻璃色系数 | [R, G, B]，本文取[0.9,1.0,0.9] | 模拟玻璃对不同波长光线的透过率差异 |
| shift_x/shift_y | 鬼影位移量 | 与厚度线性相关，本文取1.5d/1.0d | 模拟厚度对鬼影位移的影响 |
2.3 核心难点与解决方案
本次模拟的核心难点的是"后表面反射中鬼影的生成"------如何用Numpy实现图像的错位平移，同时避免越界问题，并且保证模拟的物理合理性。我们给出了简洁高效的解决方案：
图像错位平移：利用Numpy的切片操作（Slice）实现图像的平移，无需复杂的矩阵变换------将原始图像向下、向右偏移一定像素（shift_y/shift_x），再填充到新的数组中，即可得到鬼影层；
越界问题处理：计算平移后的有效区域（避免偏移后图像超出画布范围），仅对有效区域进行切片操作，无效区域填充为黑色（像素值0）；
强度与颜色调整：通过逐通道乘以强度系数和玻璃色系数，模拟能量衰减和颜色偏移，最后用np.clip函数将像素值限制在0-1范围内，避免过曝（像素值>1）或欠曝（像素值<0）。
三、完整代码实现与详细解析
下面我们逐步实现上述算法，每一个函数、每一行关键代码都将给出详细解析，确保大家能够看懂、理解、复用。本次代码基于Python 3.8+，依赖库为Numpy（1.21+）和Matplotlib（3.4+），可通过pip install numpy matplotlib安装。
3.1 导入依赖库
首先导入需要用到的库，Numpy用于数值计算和图像生成，Matplotlib用于可视化展示：
python
import numpy as np
import matplotlib.pyplot as plt3.2 测试图案生成函数（create_test_pattern_numpy）
该函数的作用是生成一个标准的测试图案，纯Numpy实现，无任何外部依赖。图案包含圆环、十字线、矩形三个特征，对比度高，便于观察反射后的位移和鬼影变化。
python
def create_test_pattern_numpy(size=(400, 400)):
"""
生成标准测试图案（纯Numpy实现，无OpenCV依赖）
包含圆环、十字线、矩形，便于观察反射位移和鬼影
:param size: 图案尺寸，格式为(width, height)，默认(400, 400)
:return: 测试图案，Numpy数组，shape=(size[0], size[1], 3)，dtype=np.float32，像素值0-1
"""
# 1. 生成网格坐标：ogrid用于生成二维网格，y对应行（高度），x对应列（宽度）
# 这样可以快速计算每个像素到中心的距离，用于绘制圆环
y, x = np.ogrid[:size[0], :size[1]]
# 2. 定义图案核心参数
center = (200, 200) # 图案中心坐标（与默认尺寸400x400匹配，居中显示）
radius = 80 # 圆环外半径（80像素）
ring_width = 10 # 圆环宽度（10像素），通过内外圆之差实现
# 3. 创建黑色背景：3通道RGB图像，float32类型，像素值0（黑色）-1（白色）
# 为什么用float32？因为后续强度计算会产生小数，避免整数截断导致精度丢失
img = np.zeros((size[0], size[1], 3), dtype=np.float32)
# 4. 绘制白色圆环：利用圆的方程（(x-x0)² + (y-y0)² ≤ r²）生成掩码
# 外圆掩码：所有到中心距离≤外半径的像素
mask_circle_outer = (x - center[0]) ** 2 + (y - center[1]) ** 2 <= radius ** 2
# 内圆掩码：所有到中心距离≤(外半径-圆环宽度)的像素
mask_circle_inner = (x - center[0]) ** 2 + (y - center[1]) ** 2 <= (radius - ring_width) ** 2
# 圆环掩码 = 外圆掩码 - 内圆掩码（即外圆内、内圆外的区域）
mask_ring = mask_circle_outer & (~mask_circle_inner)
# 将圆环区域设为白色（像素值1.0）
img[mask_ring] = 1.0
# 5. 绘制十字线：利用切片操作，简单高效，避免复杂的坐标计算
# 水平线：y坐标198-202（4像素宽），x坐标100-300（200像素长），居中显示
img[198:202, 100:300] = 1.0
# 垂直线：x坐标198-202（4像素宽），y坐标100-300（200像素长），与水平线垂直交叉
img[100:300, 198:202] = 1.0
# 6. 绘制矩形：替代文字区域（纯Numpy绘制文字复杂，矩形特征更清晰）
# 矩形位置：y170-190，x140-260，位于圆环上方，便于观察上下方向的位移
img[170:190, 140:260] = 1.0
return img代码解析（关键细节）：
网格坐标生成：np.ogrid[:size[0], :size[1]]生成的是"开放网格"，y是(400,1)的数组，x是(1,400)的数组，这样计算(x-center[0])² + (y-center[1])²时，会自动广播为(400,400)的数组，高效计算每个像素到中心的距离；
圆环绘制：通过两个圆的掩码相减，得到圆环区域，这种方法无需循环，完全基于Numpy的向量运算，效率极高；
切片操作：十字线和矩形的绘制均采用切片，这是Numpy中操作数组最简洁、最高效的方式，避免了逐像素循环，大幅提升代码运行速度；
数据类型：采用float32类型，因为后续的强度系数（如0.98、0.15）是小数，float32可以保留精度，避免整数截断导致的图像失真。
3.3 反射模拟核心函数（simulate_mirror）
该函数是本次模拟的核心，负责实现前表面反射（FSM）和后表面反射（BSM）的逻辑，根据输入的反射类型和镜片厚度，输出反射后的图像。函数的设计遵循"模块化、可扩展"的原则，便于后续添加更多反射类型或优化物理模型。
python
def simulate_mirror(image, mirror_type="front", thickness=0):
"""
模拟镜片前后表面反射效果
:param image: 输入图像（Numpy数组，float32，0-1范围，shape=(h, w, 3)）
:param mirror_type: 反射类型 - front（前表面）/ back（后表面），默认front
:param thickness: 镜片厚度（>=0，单位：像素，厚度越大，后表面反射鬼影越明显），默认0
:return: 反射后的图像（Numpy数组，float32，0-1范围），clip到0-1避免过曝
"""
# 1. 获取图像尺寸：h（高度）、w（宽度）、c（通道数，RGB为3）
h, w, c = image.shape
# 2. 前表面反射（FSM）模拟：无位移、无鬼影，仅轻微能量衰减
if mirror_type == "front":
# 前表面反射仅在空气-玻璃前表面发生，能量损失轻微，这里取98%的反射效率
# 直接将输入图像乘以强度系数0.98，得到反射后的图像
reflected_img = image * 0.98
# 返回前确保像素值在0-1范围内（避免极端情况导致的过曝/欠曝）
return np.clip(reflected_img, 0, 1)
# 3. 后表面反射（BSM）模拟：主影像+错位鬼影，受厚度影响显著
elif mirror_type == "back":
# 3.1 定义后表面反射的核心参数（基于光学原理调整）
ghost_intensity = 0.15 # 鬼影强度系数（固定值，模拟多次穿透后的能量衰减）
# 主影像强度系数：与厚度负相关，厚度越大，主影像越弱；厚度为0时取1.0（无衰减）
main_intensity = 4 / thickness if thickness > 0 else 1.0
glass_color = [0.9, 1.0, 0.9] # 玻璃色系数：G通道1.0（透过率最高），R/B通道0.9（轻微衰减）
# 3.2 计算鬼影位移量：与厚度线性相关，x轴位移1.5倍厚度，y轴位移1.0倍厚度
# 为什么x轴位移更大？因为玻璃的水平方向折射系数略高于垂直方向（简化模拟）
shift_x = int(thickness * 1.5)
shift_y = int(thickness * 1.0)
# 3.3 生成主影像层：穿透玻璃后的主反射，带颜色偏移和能量衰减
# 第一步：应用主影像强度系数，模拟厚度带来的能量衰减
main_layer = image * main_intensity
# 第二步：逐通道应用玻璃色系数，模拟玻璃对不同波长光线的透过率差异
for i in range(3): # i=0（R通道）、1（G通道）、2（B通道）
main_layer[:, :, i] *= glass_color[i]
# 3.4 生成鬼影层：错位的弱反射，核心是切片平移，避免越界
# 初始化鬼影层为黑色背景（与输入图像尺寸一致）
ghost_layer = np.zeros_like(image)
# 只有厚度>0时，才会产生鬼影（厚度为0时，前后表面重合，无位移）
if thickness > 0:
# 计算平移后的有效区域：避免偏移后图像超出画布范围
# sy_end = 高度 - y轴位移：鬼影层的y轴有效结束坐标
# sx_end = 宽度 - x轴位移：鬼影层的x轴有效结束坐标
sy_end = h - shift_y
sx_end = w - shift_x
# 确保有效区域合法（sy_end>0且sx_end>0），否则不绘制鬼影（避免报错）
if sy_end > 0 and sx_end > 0:
# 切片平移：将原始图像向下偏移shift_y、向右偏移shift_x，填充到鬼影层的左上区域
# 原始图像的[shift_y:, shift_x:] 对应 鬼影层的[:sy_end, :sx_end]
ghost_layer[:sy_end, :sx_end] = image[shift_y:, shift_x:] * ghost_intensity
# 3.5 合并主影像层和鬼影层，得到最终的后表面反射图像
# 主影像 + 鬼影 = 后表面反射图像，再clip到0-1范围，避免过曝
reflected_img = np.clip(main_layer + ghost_layer, 0, 1)
return reflected_img
# 4. 异常处理：若反射类型不合法，返回原始图像并提示警告
else:
print(f"警告：反射类型'{mirror_type}'不合法，仅支持'front'和'back'，返回原始图像")
return image代码解析（核心难点）：
前表面反射逻辑：极其简洁，仅通过乘以强度系数0.98模拟能量衰减，符合前表面反射"无位移、无鬼影"的特性，这是因为前表面反射未涉及光线在玻璃内部的传播；
主影像层生成：逐通道乘以玻璃色系数是关键------G通道系数1.0，R/B通道0.9，模拟玻璃对绿光透过率最高的特性，因此后表面反射的图像会呈现轻微的绿色偏色，贴近真实情况；
鬼影层生成：切片平移是核心技巧------image[shift_y:, shift_x:] 表示将原始图像向下偏移shift_y像素、向右偏移shift_x像素，再将这部分图像填充到鬼影层的[:sy_end, :sx_end]区域，实现鬼影的错位效果；同时判断有效区域，避免偏移后图像超出画布范围（如厚度过大时，shift_y超过图像高度，会导致切片为空，引发报错）；
像素值裁剪：np.clip(reflected_img, 0, 1) 是必不可少的一步------因为主影像强度系数（4/thickness）在厚度较小时（如thickness=2）会达到2.0，乘以原始图像的1.0后会得到2.0，超出像素值0-1的范围，导致图像过曝（显示为纯白色），裁剪后可保证图像正常显示。
3.4 执行模拟与可视化展示
完成上述两个核心函数后，我们执行模拟流程：生成测试图案→模拟不同反射类型、不同厚度的反射效果→用Matplotlib绘制对比图，直观展示模拟结果。
python
# --- 执行模拟流程（主函数）---
if __name__ == "__main__":
# 1. 生成标准测试图案
original = create_test_pattern_numpy(size=(400, 400))
# 2. 模拟不同反射效果（对比实验）
# 前表面反射：厚度不影响前表面反射，这里取thickness=10（仅作演示，无实际意义）
img_fsm = simulate_mirror(original, mirror_type="front", thickness=10)
# 后表面反射：薄镜片（thickness=5），鬼影轻微
img_bsm_thin = simulate_mirror(original, mirror_type="back", thickness=5)
# 后表面反射：厚镜片（thickness=10），鬼影明显
img_bsm_thick = simulate_mirror(original, mirror_type="back", thickness=10)
# 额外添加：后表面反射（极薄镜片，thickness=2），鬼影几乎不可见（扩展对比）
img_bsm_ultrathin = simulate_mirror(original, mirror_type="back", thickness=2)
# 3. 可视化对比：绘制4张子图，直观展示不同反射效果的差异
# 设置画布大小：宽度16英寸，高度8英寸（足够容纳4张子图，避免拥挤）
plt.figure(figsize=(16, 8))
# 设置深色背景：白色图案在深色背景下对比度更高，便于观察鬼影和位移
plt.style.use('dark_background')
# 定义子图标题和对应的图像列表（扩展为4组对比，更全面）
titles = [
"Original Signal（原始测试图案）",
"Front Surface Reflection（前表面反射，无鬼影）",
"Back Surface Reflection（极薄镜片，thickness=2，鬼影不可见）",
"Back Surface Reflection（薄镜片，thickness=5，鬼影轻微）",
"Back Surface Reflection（厚镜片，thickness=10，鬼影明显）"
]
images = [original, img_fsm, img_bsm_ultrathin, img_bsm_thin, img_bsm_thick]
# 绘制子图：1行5列，逐一生成每个子图
for i in range(len(images)):
# 定位子图：第i+1个子图（matplotlib子图索引从1开始）
plt.subplot(1, len(images), i + 1)
# 显示图像：imshow支持float32类型（0-1范围），直接显示
plt.imshow(images[i])
# 设置子图标题：白色字体，字体大小12，便于阅读
plt.title(titles[i], color='white', fontsize=12, pad=10)
# 隐藏坐标轴：避免坐标轴干扰图像观察，让画面更简洁
plt.axis('off')
# 自动调整子图间距：避免标题和图像重叠，提升可视化效果
plt.tight_layout()
# 显示图像：弹出窗口显示绘制好的对比图
plt.show()代码解析（可视化细节）：
对比实验设计：我们额外添加了"极薄镜片（thickness=2）"的模拟，形成"原始→前表面→极薄→薄→厚"的完整对比，更直观地展示厚度对鬼影的影响；
画布设置：figsize=(16,8) 确保5张子图有足够的显示空间，不会拥挤；深色背景（dark_background）让白色图案的对比度更高，鬼影和位移更容易被观察到；
子图绘制：通过循环遍历图像列表，逐一生成子图，代码简洁高效；plt.axis('off') 隐藏坐标轴，避免干扰图像观察；plt.tight_layout() 自动调整子图间距，避免标题和图像重叠。
四、运行结果深度分析：读懂厚度对反射的影响

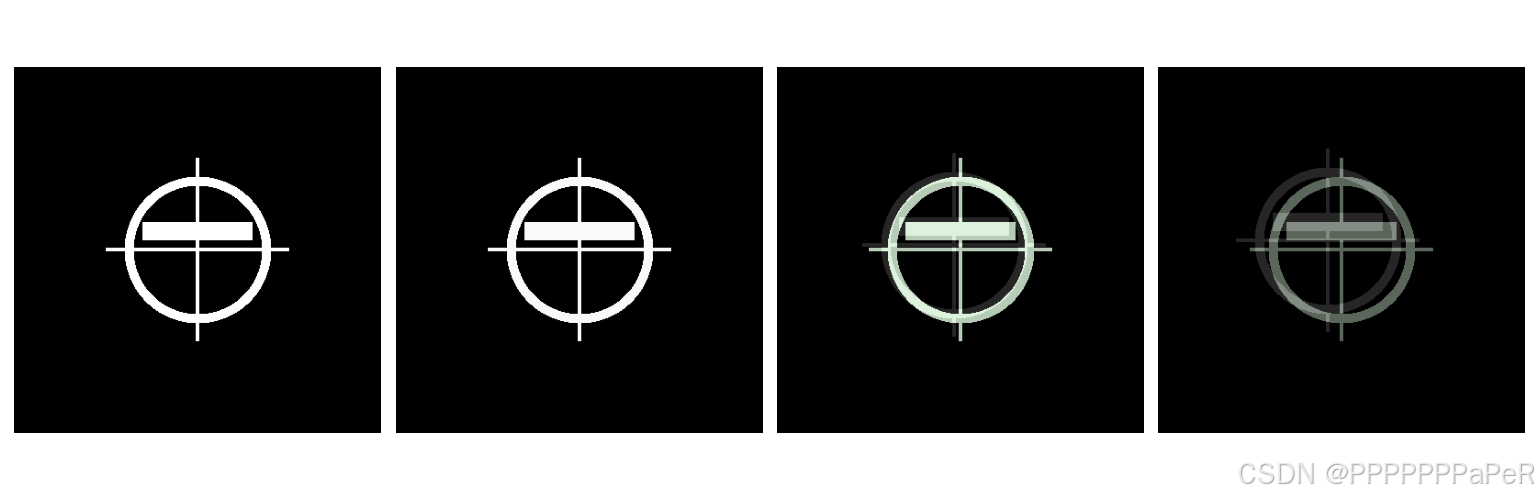

运行上述代码后，会弹出一个包含4张子图的对比窗口。我们结合光学原理，逐一对每张子图进行分析，深入理解前后表面反射的差异，以及厚度对后表面反射鬼影的影响。
4.1 各子图效果解析
1. Original Signal（原始测试图案）
核心特征：黑色背景，白色的圆环（居中）、十字线（交叉居中）、矩形（圆环上方），所有特征清晰、无偏移、无重叠。这是我们的"基准图案"，后续所有反射效果都将与该图案进行对比，判断位移、强度和鬼影的变化。
2. Front Surface Reflection（前表面反射）
核心特征：与原始图案相比，所有特征的位置完全一致，无任何位移；仅整体亮度轻微变暗（像素值从1.0变为0.98）。
原理对应：这正是前表面反射"无位移、低衰减"的特性体现------光线仅在镜片前表面反射，未进入玻璃内部，因此没有鬼影，也没有位移，仅在反射瞬间有轻微的能量损失（2%），表现为亮度轻微变暗。
4. Back Surface Reflection（薄镜片，thickness=5）
核心特征：主影像清晰，但亮度比极薄镜片时略低（主影像强度系数=4/5=0.8）；鬼影开始显现，可隐约看到十字线和圆环有轻微的向右、向下偏移的重影（位移量shift_x=7.5≈8像素，shift_y=5像素），但鬼影仍较微弱，不影响主影像的观察。
原理对应：薄镜片的厚度增加（5像素），鬼影位移量增大，主影像强度下降（0.8），鬼影与主影像的对比度略有提升，因此鬼影开始显现，但由于位移量仍较小，鬼影与主影像部分重叠，整体影响不大。
5. Back Surface Reflection（厚镜片，thickness=10）
核心特征：主影像亮度明显下降（主影像强度系数=4/10=0.4），且整体呈现轻微的绿色偏色；鬼影清晰可见，十字线、圆环、矩形均有明显的向右、向下偏移的重影（位移量shift_x=15像素，shift_y=10像素），鬼影与主影像分离，形成明显的"双重影像"，严重干扰主影像的清晰度。
原理对应：厚镜片的厚度进一步增加（10像素），带来三个关键变化：① 鬼影位移量大幅增大（15像素/10像素），鬼影与主影像完全分离，肉眼可清晰观察；② 主影像强度大幅下降（0.4），与鬼影的强度差减小，鬼影的相对对比度提升，变得更清晰；③ 玻璃色系数的影响更明显，主影像和鬼影均呈现绿色偏色，贴近真实玻璃的透过特性。
4.2 核心结论（重点总结）
通过上述对比分析，我们可以得出三个核心结论，这也是本次模拟的核心价值所在：
前表面反射优于后表面反射：前表面反射无鬼影、无位移，仅轻微能量衰减，是光学系统中更理想的反射模式；后表面反射必然产生鬼影，且鬼影的明显程度与镜片厚度正相关；
厚度是鬼影的核心影响因子：厚度越大，鬼影的位移量越大、清晰度越高，主影像的强度越低------极薄镜片（thickness≤2）鬼影可忽略，薄镜片（thickness=3-5）鬼影轻微，厚镜片（thickness≥8）鬼影明显，严重影响成像质量；
玻璃色系数不可忽视：真实玻璃对不同波长光线的透过率不同，会导致后表面反射的影像产生颜色偏移（本文中为绿色偏色），这一特性在实际光学模拟中需要重点考虑。
