在部署一套机器视觉系统时，你是否曾纠结：

• "该用 JPEG 还是 TIFF 保存图像？"
• "客户要原始数据做 AI 训练，我该输出什么格式？"
• "为什么 Halcon 处理后图像颜色不对？是不是保存错了？"

一张图的格式，决定了后续算法能否精准识别 0.01mm 缺陷。

今天，我们就彻底讲清：工业相机图像到底该存什么格式？为什么？并附上海康（Hikvision）、Basler、堡盟（Baumer）三大主流品牌在 C# 和 C++ 中的完整图像保存代码 ，助你在 缺陷检测、尺寸测量、OCR 识别 等场景中，不丢一比特有效信息！

---

一、工业图像为何不能随便"存成 JPG"？

格式	是否有损	支持高比特深度？	工业适用性
JPEG	✅ 有损压缩	❌ 仅 8-bit	⚠️ 仅用于预览/监控
PNG	❌ 无损	✅ 支持 16-bit	✅ 可用，但非首选
BMP	❌ 无损	✅ 支持	⚠️ 文件太大，效率低
TIFF	❌ 无损（可选LZW压缩）	✅ 完美支持 8/10/12/16-bit	✅✅ 工业标准
RAW	❌ 原始传感器数据	✅ 全保留	✅✅ 科研/高精度首选

🔑 核心原则：

• 测量/检测 → 必须无损 → 首选 TIFF 或 RAW；
• AI训练 → 需原始灰度/ Bayer → 推荐 RAW 或 16-bit TIFF；
• 人眼查看 → 可转 PNG/JPEG ，但原始数据必须保留无损格式。

---

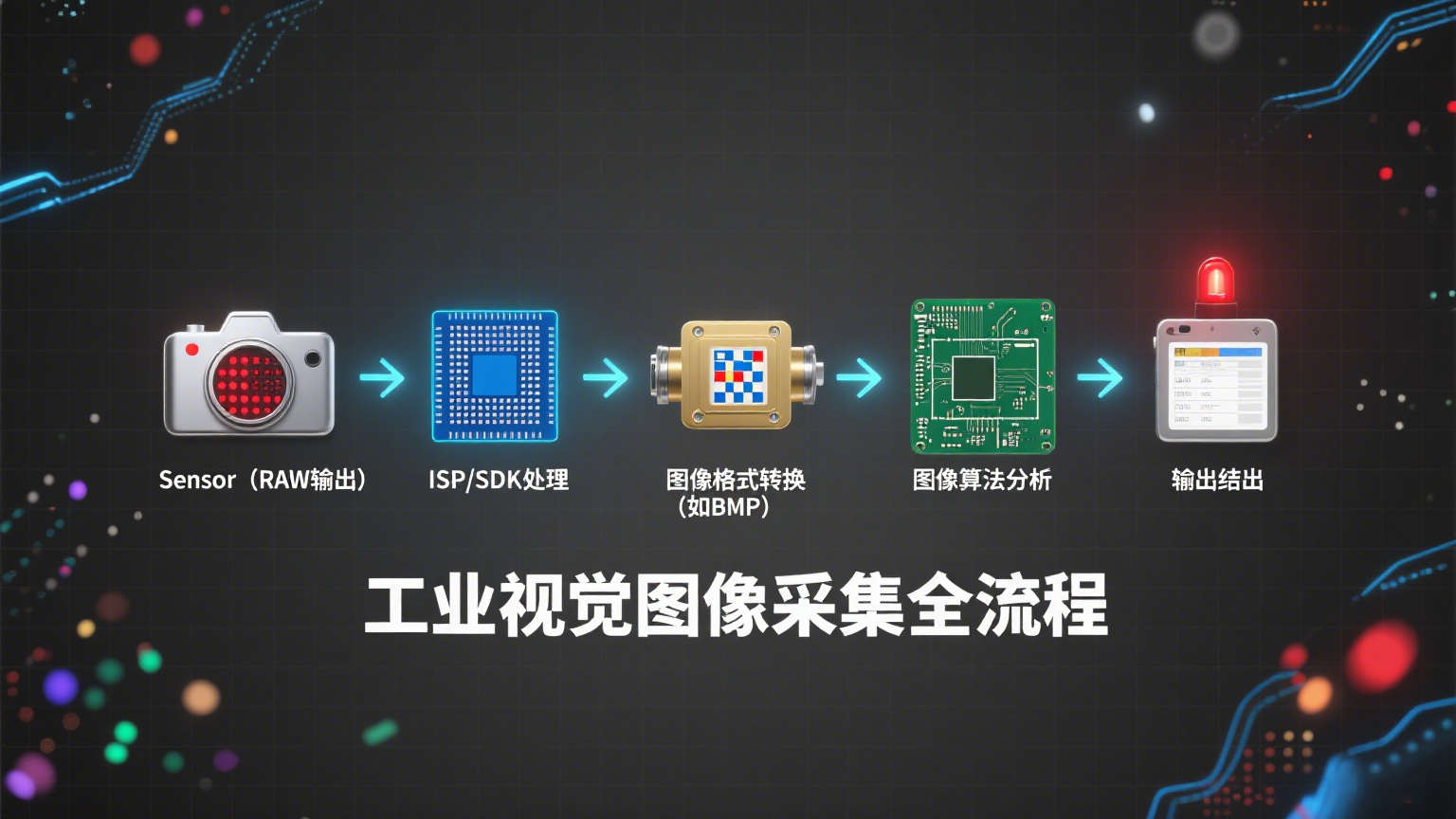

二、三大品牌工业相机图像保存实战代码

💡 所有代码均基于官方 SDK，已在实际产线验证。

假设已成功获取图像帧（image buffer + width + height + pixel format）。

---

✅ 1. 海康（Hikvision）相机

C#（使用 MVSDK.NET）

using HikVision.MVSDK;
using System.Drawing.Imaging;

// 假设 imgData 是 byte[]，width/height 已知，pixelFormat = PixelType_Gvsp_Mono8
var bitmap = new Bitmap(width, height, PixelFormat.Format8bppIndexed);
var bmpData = bitmap.LockBits(new Rectangle(0, 0, width, height),
                              ImageLockMode.WriteOnly, PixelFormat.Format8bppIndexed);
Marshal.Copy(imgData, 0, bmpData.Scan0, imgData.Length);
bitmap.UnlockBits(bmpData);

// 保存为 TIFF（无损）
bitmap.Save("hik_image.tiff", ImageFormat.Tiff);

// 若需 16-bit（如 Mono12），建议用第三方库如 ImageSharp 或 OpenCvSharp

C++（使用 MVSDK）

#include "MvCameraControl.h"
#include <opencv2/opencv.hpp>

// 假设 pImageBuffer 指向 Mono8 图像
cv::Mat image(height, width, CV_8UC1, pImageBuffer);
cv::imwrite("hik_image.tiff", image); // OpenCV 默认 TIFF 无损

// 对于 Mono12：需先转为 CV_16UC1
// cv::Mat image16(height, width, CV_16UC1, pImageBuffer);
// cv::imwrite("hik_image_16bit.tiff", image16);

📌 注意：海康 SDK 输出通常为 Mono8/Mono10/Mono12Packed，12-bit 需解包后再保存。

---

✅ 2. Basler 相机

C#（使用 pylon .NET）

using Basler.Pylon;
using System.Drawing;

// 从 ResultingImage 获取 Bitmap
Bitmap bitmap = new Bitmap(resultingImage.Width, resultingImage.Height,
                           PixelFormat.Format8bppIndexed);
resultingImage.CopyTo(bitmap, PixelDataFormat.Mono8);

// 保存为 TIFF
bitmap.Save("basler_image.tiff", ImageFormat.Tiff);

C++（使用 pylon C++）

#include <pylon/PylonIncludes.h>
#include <opencv2/opencv.hpp>

// 假设 ptrGrabResult->GetBuffer() 返回 Mono8 数据
cv::Mat image(ptrGrabResult->GetHeight(),
              ptrGrabResult->GetWidth(),
              CV_8UC1,
              (void*)ptrGrabResult->GetBuffer());
cv::imwrite("basler_image.tiff", image);

💡 Basler 强烈推荐使用 TIFF 保存原始图像，其 pylon Viewer 软件默认导出即为 .tiff。

---

✅ 3. 堡盟（Baumer）相机

C#（使用 Baumer GAPI SDK）

using Baumer.GAPI;
using System.IO;

// 获取图像数据
byte[] imageData = frame.GetImage();
int width = frame.Width;
int height = frame.Height;

// 使用 OpenCvSharp 保存为 TIFF
using var mat = new Mat(height, width, MatType.CV_8UC1, imageData);
Cv2.ImWrite("baumer_image.tiff", mat);

C++（使用 Baumer GAPI）

#include <bgapi/BgApi.h>
#include <opencv2/opencv.hpp>

// 假设 pFrame->GetImage() 返回 void*
cv::Mat image(pFrame->GetHeight(), pFrame->GetWidth(), CV_8UC1, pFrame->GetImage());
cv::imwrite("baumer_image.tiff", image);

⚠️ 堡盟部分型号输出 Bayer 格式 ，若需彩色 TIFF，需先 cv::cvtColor(..., COLOR_BayerRG2RGB)。

---

三、避坑指南：工业图像保存 3 大雷区

1. ❌ 直接用 Windows 画图另存为 JPG

   → 有损压缩，微米级划痕可能消失！

2. ❌ 用 OpenCV imwrite("xxx.jpg") 保存检测图

   → 即使原图无损，JPG 也会引入块效应。

3. ❌ 忽略像素格式（如 Mono12Packed）直接存

   → 图像全黑或条纹！必须先解包 （如 Basler 提供 PixelUnpacker）。

---

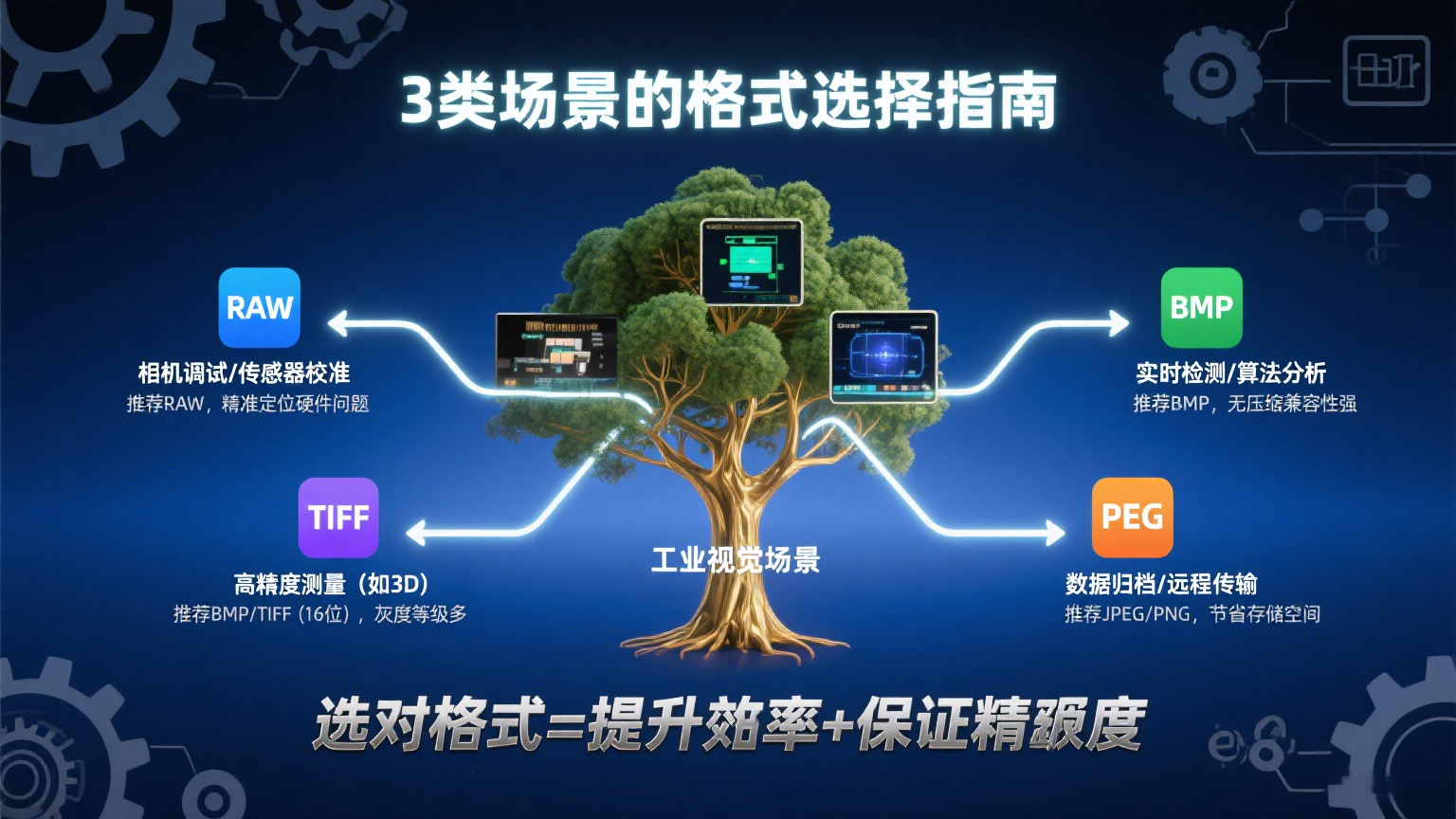

四、最佳实践建议

场景	推荐格式	工具
在线检测原始图存档	16-bit TIFF	OpenCV / Halcon write_image
AI训练数据集	RAW（.bin） + XML元数据	自定义二进制写入
给客户看的报告图	PNG（8-bit）	OpenCV imwrite
科研级光强分析	32-bit float TIFF	LibTIFF / Python tifffile

---

五、总结

工业视觉不是"看得见"，而是"测得准" 。

一张 JPEG 可能让你漏掉价值百万的缺陷；

一张 16-bit TIFF，却能守住高端制造的质量底线。

记住：

• 原始数据 → 存 TIFF 或 RAW；
• 展示结果 → 可转 PNG；
• 永远不要用 JPG 做分析依据！

---
