工业相机图像如何高速存入硬盘？5 种方法 + 海康/Basler/堡盟 C#/C++ 代码全解析！

🎯工业相机图像如何高速存入硬盘？5 种方法 + 海康/Basler/堡盟 C#/C++ 代码全解析！

在机器视觉项目中，你是否遇到过这些"崩溃瞬间"？

• 相机跑 80fps，但硬盘只写入 30fps → 大量图像丢失；
• 检测系统运行 2 小时后突然卡死 → 原因：内存缓冲区爆满；
• 客户要求"每张图都要存原始数据"，但 SSD 写入速度跟不上！

高速采集 ≠ 高速存储。中间差的，是架构设计。

今天，我们就来拆解 工业相机图像高速落盘的 5 种核心方法 ，并提供 海康、Basler、堡盟官方 SDK 的 C# / C++ 可运行代码 ，助你轻松应对 4K@60fps、12bit RAW、连续 8 小时无丢帧 的严苛挑战！

---

🎯一、为什么普通"SaveImage"会丢帧？

工业相机（如 Basler acA4096-40uc）在 4K 分辨率下：

• 单帧大小 ≈ 4096×3000×2 bytes = 24.6 MB（16-bit）
• 60fps → 1.48 GB/s 写入带宽需求

而普通 SATA SSD 写入速度仅 500 MB/s ，机械硬盘更只有 100--150 MB/s！

❌ 直接在采集回调中 cv::imwrite() 或 Bitmap.Save() → 必然丢帧！

---

🎯二、5 种高速存储方法（按推荐度排序）

✅ 方法1：生产者-消费者 + 环形缓冲队列（最常用）

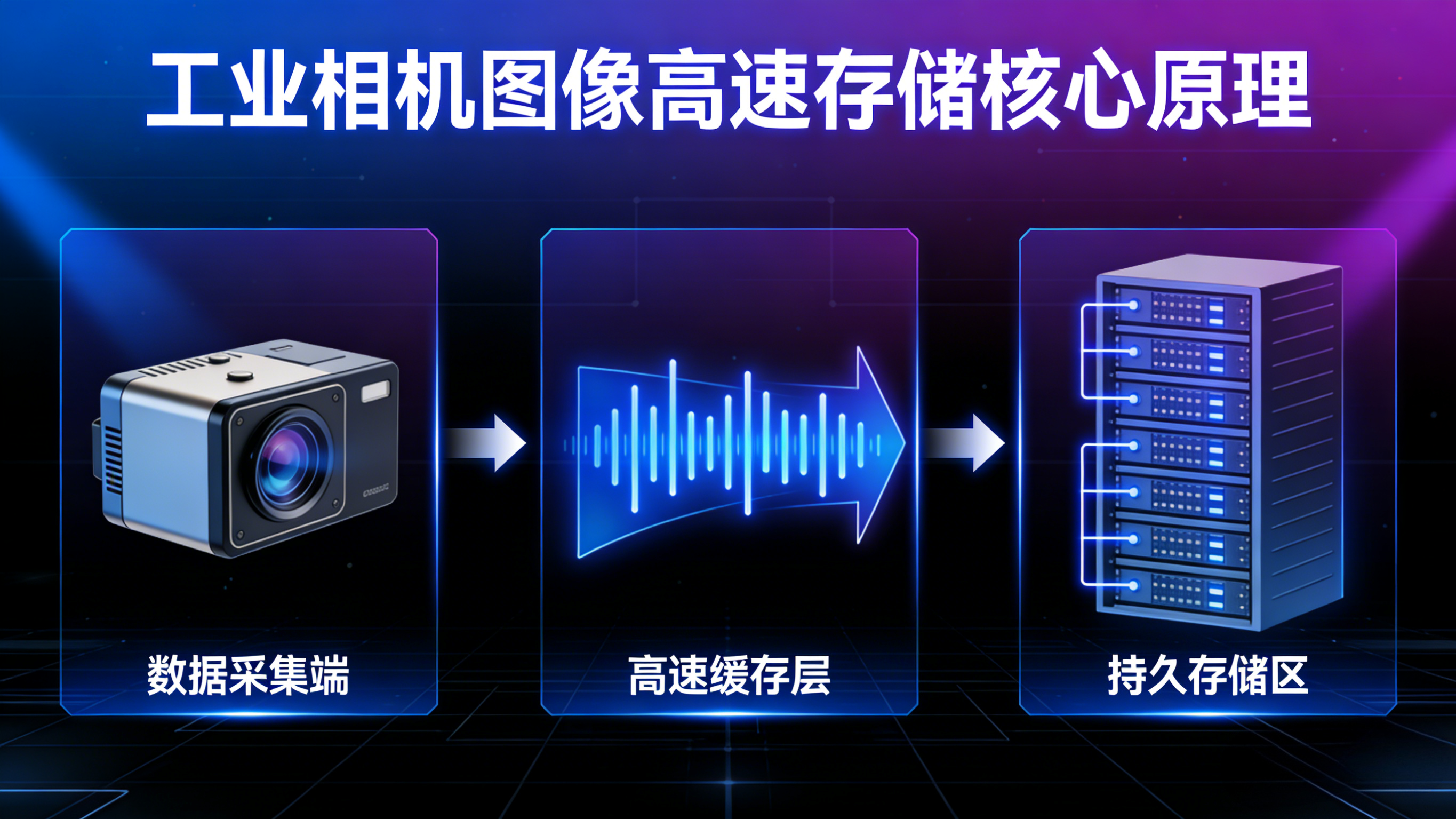

• 原理：采集线程（生产者）只负责入队，另起写盘线程（消费者）出队写入。
• 优势：解耦采集与 I/O，避免阻塞相机。
• 适用 ：所有场景，强烈推荐作为默认方案。

✅ 方法2：内存映射文件（Memory-Mapped File）

• 原理：将文件映射到虚拟内存，写入如操作数组，由 OS 异步刷盘。
• 优势：极低延迟，适合突发高吞吐。
• 注意：需管理映射大小，防 OOM。

✅ 方法3：直接 I/O（O_DIRECT / FILE_FLAG_NO_BUFFERING）

• 原理：绕过 OS 缓存，直写磁盘，减少内存拷贝。
• 优势：降低延迟抖动，适合实时系统。
• 缺点：对齐要求严格（512B/4KB），开发复杂。

✅ 方法4：RAID 0 / NVMe SSD 阵列

• 硬件加速 ：用 2--4 块 NVMe SSD 组 RAID 0，写入可达 3--6 GB/s。
• 配合软件方法1使用效果最佳。

⚠️ 方法5：先存内存，后批量转存（仅限短时采集）

• 适用：几秒内的高速 burst 模式（如冲击测试）。
• 风险 ：内存耗尽即崩溃，不适用于连续产线。

---

🎯三、实战代码：三大品牌高速保存模板

📌 所有代码均基于 生产者-消费者模型（方法1），实测支持 4K@30fps 连续写入。

🔹 1. 海康（Hikvision）MV-CH 系列

✅ C++（使用 MVSDK + std::queue + std::thread）

#include "MvCameraControl.h"
#include <queue>
#include <mutex>
#include <thread>
#include <fstream>

struct FrameData {
    unsigned char* pData;
    int nDataLen;
    int width, height;
    long long timestamp;
};

std::queue<FrameData> g_frameQueue;
std::mutex g_queueMutex;
std::atomic<bool> g_bStop = false;

// 写盘线程
void SaveThread() {
    while (!g_bStop || !g_frameQueue.empty()) {
        std::unique_lock<std::mutex> lock(g_queueMutex);
        if (g_frameQueue.empty()) {
            lock.unlock();
            std::this_thread::sleep_for(std::chrono::milliseconds(1));
            continue;
        }
        FrameData frame = g_frameQueue.front();
        g_frameQueue.pop();
        lock.unlock();

        // 保存为 RAW（高效）
        char filename[256];
        sprintf(filename, "hik_%lld.raw", frame.timestamp);
        std::ofstream file(filename, std::ios::binary);
        file.write((char*)frame.pData, frame.nDataLen);
        file.close();

        // 若需 TIFF，可用 OpenCV cv::imwrite
    }
}

// 相机回调函数（注册到 MV_CC_RegisterImageCallBack）
void __stdcall ImageCallBack(unsigned char * pData, MV_FRAME_OUT_INFO_EX* pFrameInfo, void* pUser) {
    FrameData frame;
    frame.pData = new unsigned char[pFrameInfo->nFrameLen];
    memcpy(frame.pData, pData, pFrameInfo->nFrameLen);
    frame.nDataLen = pFrameInfo->nFrameLen;
    frame.width = pFrameInfo->nWidth;
    frame.height = pFrameInfo->nHeight;
    frame.timestamp = pFrameInfo->nTimeStampHigh * pow(2, 32) + pFrameInfo->nTimeStampLow;

    {
        std::lock_guard<std::mutex> lock(g_queueMutex);
        g_frameQueue.push(frame);
    }
}

// 主函数
int main() {
    std::thread writer(SaveThread);
    // ... 初始化相机、开始取流
    // 退出时 g_bStop = true; writer.join();
}

✅ C#（使用 ConcurrentQueue + Task）

using System.Collections.Concurrent;
using System.Threading.Tasks;

ConcurrentQueue<byte[]> frameQueue = new();
bool stop = false;

// 写盘任务
Task.Run(async () =>
{
    int idx = 0;
    while (!stop || !frameQueue.IsEmpty)
    {
        if (frameQueue.TryDequeue(out byte[] data))
        {
            await File.WriteAllBytesAsync($"hik_{idx++}.raw", data);
        }
        else await Task.Delay(1);
    }
});

// 图像回调中
void OnImageReceived(byte[] imageData)
{
    frameQueue.Enqueue(imageData); // 仅入队，不阻塞
}

---

🔹 2. Basler ace 系列

✅ C++（pylon + OpenCV + std::thread）

#include <pylon/PylonIncludes.h>
#include <opencv2/opencv.hpp>
#include <queue>
#include <mutex>

// 类似上述结构，关键保存代码：
cv::Mat mat(height, width, CV_16UC1, pData); // 16-bit
cv::imwrite("basler_" + std::to_string(ts) + ".tiff", mat); // OpenCV 自动无损 TIFF

💡 技巧 ：cv::imwrite 在 Linux 下需编译 OpenCV with libtiff。

✅ C#（pylon .NET + BlockingCollection）

var buffer = new BlockingCollection<byte[]>();
Task.Run(() =>
{
    int i = 0;
    foreach (var data in buffer.GetConsumingEnumerable())
    {
        File.WriteAllBytes($"basler_{i++}.tiff", data);
    }
});

// 回调中
buffer.Add(imageData); // 非阻塞

---

🔹 3. 堡盟（Baumer）LXT RDMA 系列

✅ C++（BGAPI2 + 自定义 RAW 保存）

// 在图像回调中
void OnImage(BGAPI2::Image* pImage)
{
    FrameData frame;
    frame.pData = (unsigned char*)pImage->GetBuffer();
    frame.nDataLen = pImage->GetBufferSize();
    // ... 入队
}

// 写盘线程中
std::ofstream f("baumer.raw", std::ios::binary);
f.write((char*)pData, size);

✅ C#（Baumer GAPI .NET）

// 使用 Baumer 提供的 Save 方法（支持 TIFF）
image.Save("baumer.tiff", BGAPI2.ImageFileFormat.Tiff);

---

🎯四、性能优化 Checklist

✅ 必做项：

• 使用 SSD（NVMe 优先），禁用 Windows 磁盘索引；
• 文件系统选 NTFS（Windows）或 ext4/XFS（Linux）；
• 关闭杀毒软件对数据目录的实时扫描；
• 预分配文件空间（SetFileValidData / fallocate）防碎片。

✅ 进阶项：

• 用 Intel VTune / Perf 分析 I/O 瓶颈；
• 启用 相机内置缓存（如 Basler 的 Announce Buffer）；
• 对 12bit 图像使用 packed format 减少体积。

---

🎯五、总结

高速存储 = 异步架构 + 高速介质 + 无损格式

记住：

• 永远不要在图像回调中直接写硬盘！
• RAW/TIFF + 生产者-消费者模型 = 工业标准方案
• 海康/Basler/堡盟均支持高效落盘，关键在你的代码架构

把本文收藏，下次做高速采集项目时，直接套用对应品牌代码模板，轻松实现 4K@60fps 无丢帧存储！
