前言：

磁盘是 Linux 系统中唯一的机械设备，也是数据持久化存储的核心载体。想要理解文件系统、分区、格式化等上层概念，必须先搞懂磁盘的物理结构，逻辑结构和寻址方式 ------ 这是掌握 Linux 存储原理的基础。本文从磁盘硬件结构入手，逐步拆解磁道、柱面、扇区等关键概念，最终讲透 CHS 和 LBA 两种寻址方式的原理与转换逻辑，帮你打通从硬件到系统的存储认知链路。

一. 磁盘硬件基础：机械结构与存储单元

1.1 磁盘物理组成

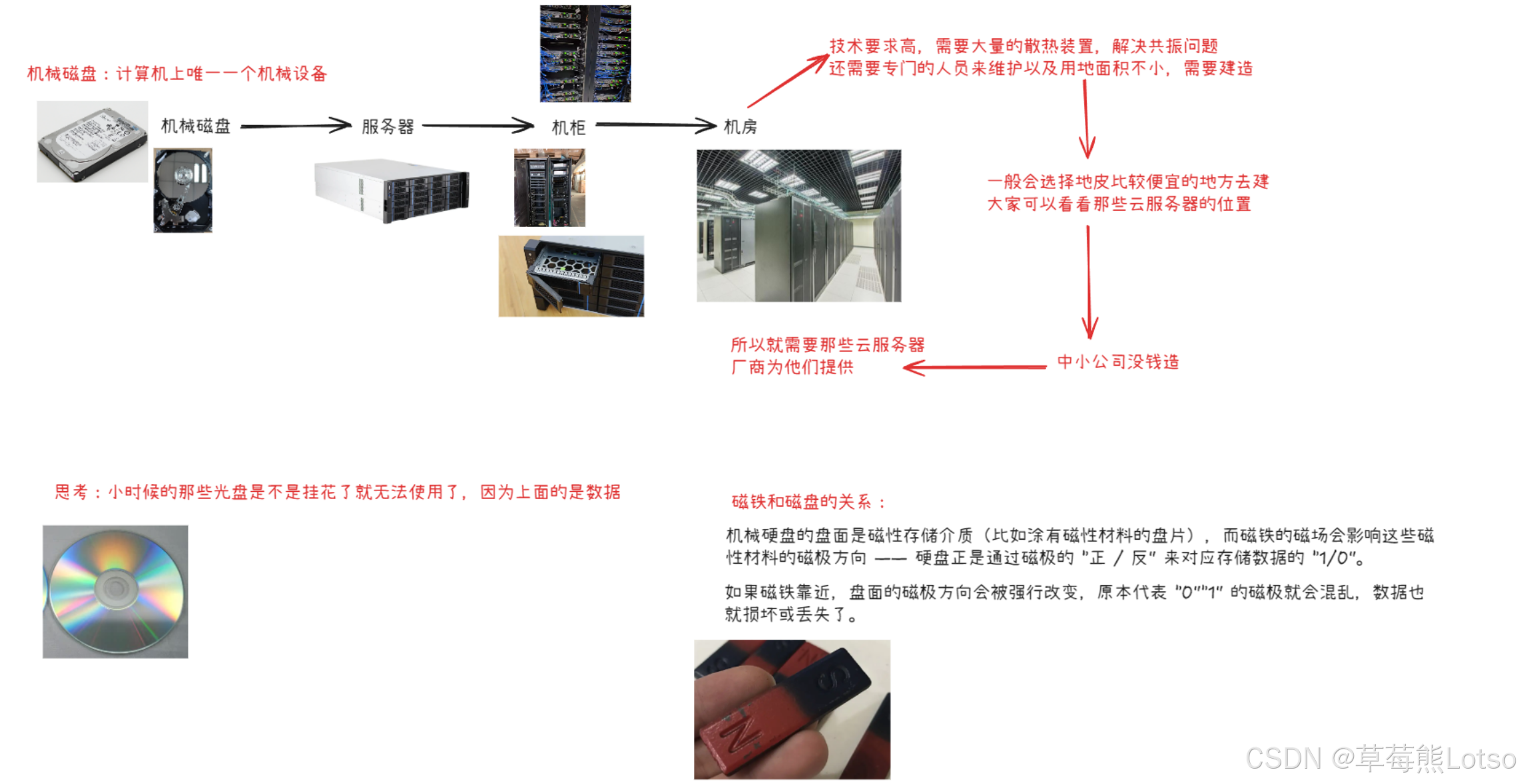

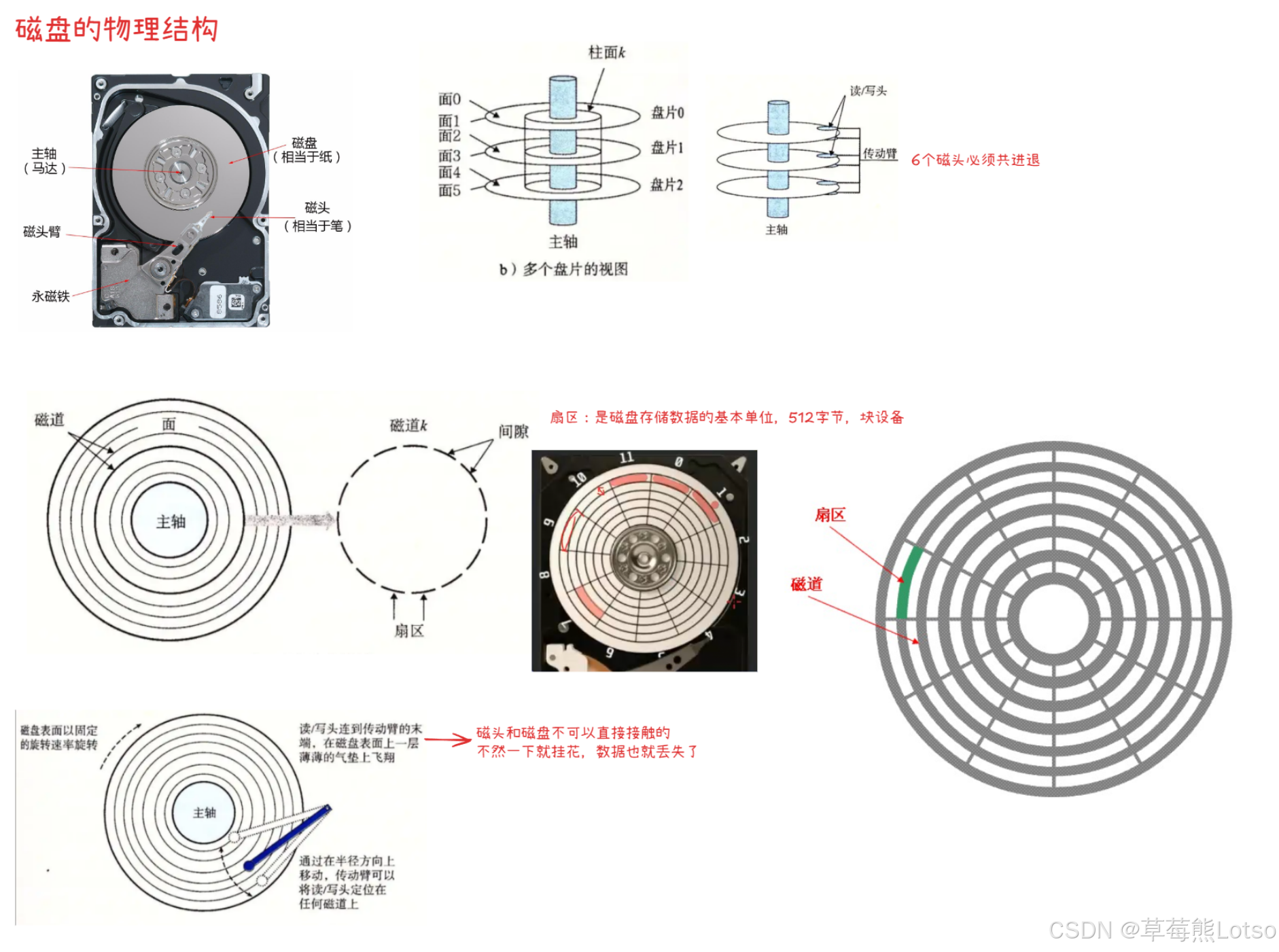

机械磁盘的核心部件功能分工明确，类比日常物品更容易理解：

盘片（Platter）：类似 "记录数据的光盘"，一个磁盘可能有多个盘片，每个盘片有上下两个盘面（双面存储）；
磁头（Head）：类似 "读写笔"，每个盘面对应一个磁头，负责读取 / 写入盘面数据；
磁道（Track）：盘片旋转时，磁头划过的圆形轨迹（类似光盘上的环形纹路），从外圈到内圈编号（0 磁道、1 磁道...）；
扇区（Sector）：磁道被分割的扇形区域，是磁盘最小存储单位，默认大小 512 字节，所有磁道的扇区数量相同；
柱面（Cylinder）：所有盘片上半径相同的磁道组成的 "圆柱状" 逻辑结构（磁头同步移动，同时访问所有盘面的同编号磁道）；
主轴（Spindle）：带动盘片高速旋转（转速常见 7200 转 / 分钟），配合磁头移动实现数据寻址。

💡核心结论：磁盘存储数据的物理单元是扇区，而磁头、柱面、扇区三者共同构成了数据的物理定位坐标。

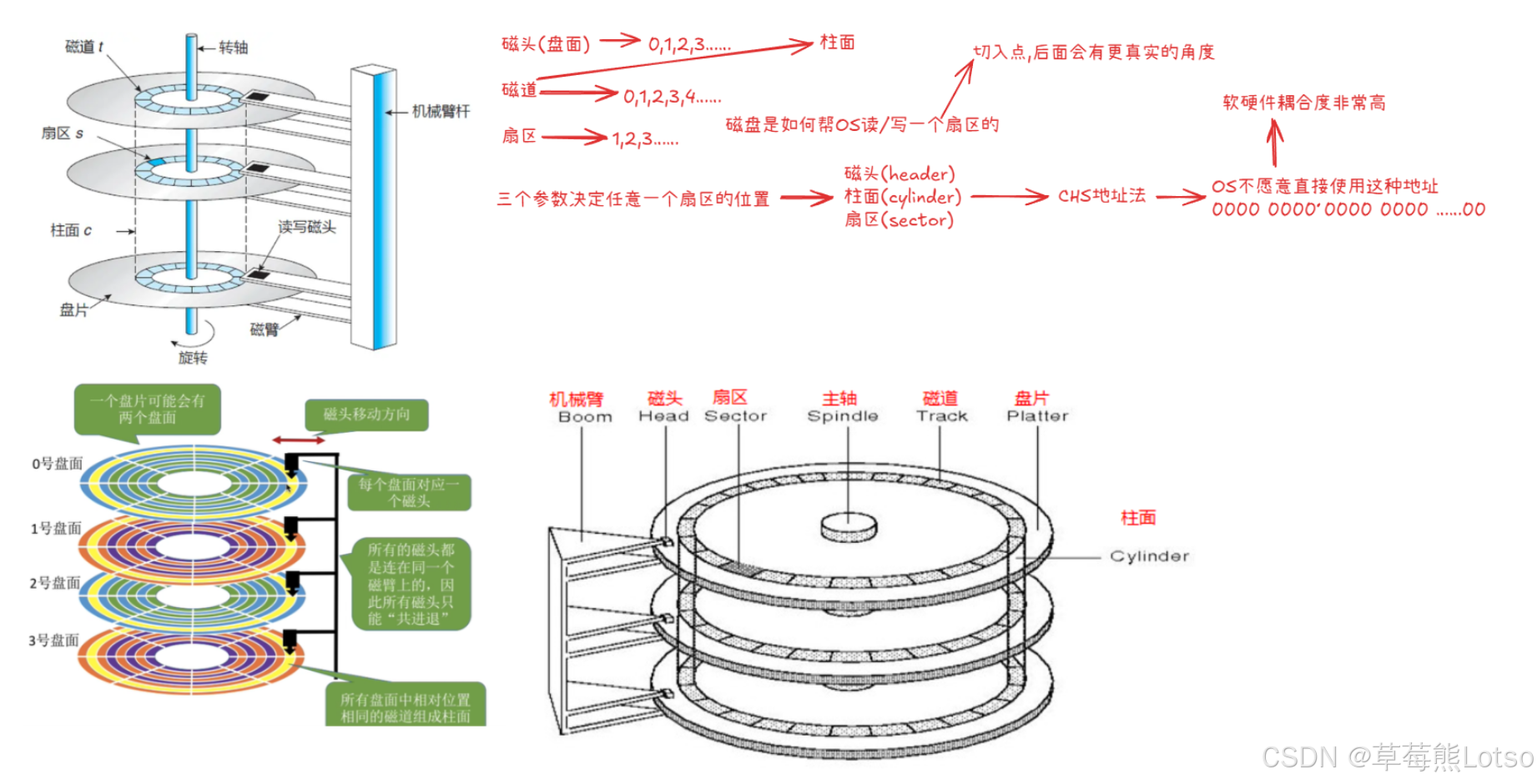

❓️如何定位一个扇区呢？

可以先定位磁头（header）

确定磁头要访问哪⼀个柱面(磁道)（cylinder）

定位⼀个扇区(sector)

CHS地址定位（但是OS并不愿意直接使用这种方法，后面会讲）

1.2 磁盘容量计算

磁盘总容量由硬件参数直接决定，公式固定：
磁盘容量 = 磁头数 × 柱面数（磁道数） × 每磁道扇区数 × 每扇区字节数（默认512字节）

示例：一个磁盘有 2 个盘片（4 个盘面）、1024 个柱面、每磁道 63 个扇区，容量计算为：4 × 1024 × 63 × 512 = 131072 × 512 = 67108864 字节 = 64 MB

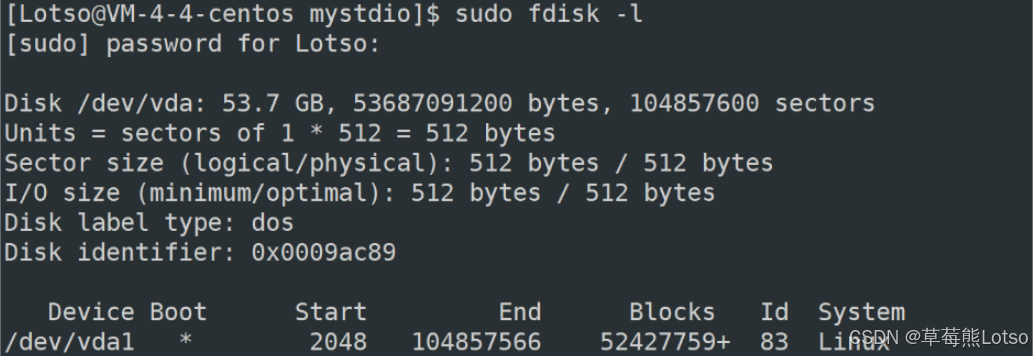

展示一下我的云服务器的磁盘参数，大家也可以看看自己的

1.3 核心概念辨析：磁道、柱面、扇区

很多初学者会混淆磁道、柱面、扇区的关系，用 "多层同心圆" 模型就能快速理解：

单个盘面：磁道是 "同心圆"，扇区是 "同心圆上的扇形切片"；
多个盘面：所有盘面中 "半径相同的磁道" 组合成 "柱面"（比如盘面 0 的 0 磁道、盘面 1 的 0 磁道... 共同构成 0 柱面）；
关键特性：磁头移动时同步进退，一次只能访问一个柱面的所有磁道（所有磁头同时工作），这是后续寻址方式设计的核心依据。

二. 磁盘逻辑结构：系统对物理硬件的抽象

磁盘的逻辑结构是操作系统对物理硬件的 "简化抽象"，核心是将复杂的三维物理结构（盘片→磁道→扇区）转化为易于管理的线性结构，这也是 LBA 寻址能实现的基础。

2.1 多维度理解和理清磁盘逻辑结构

先看看下图的理解过程(后面再来看更真实过程) ：

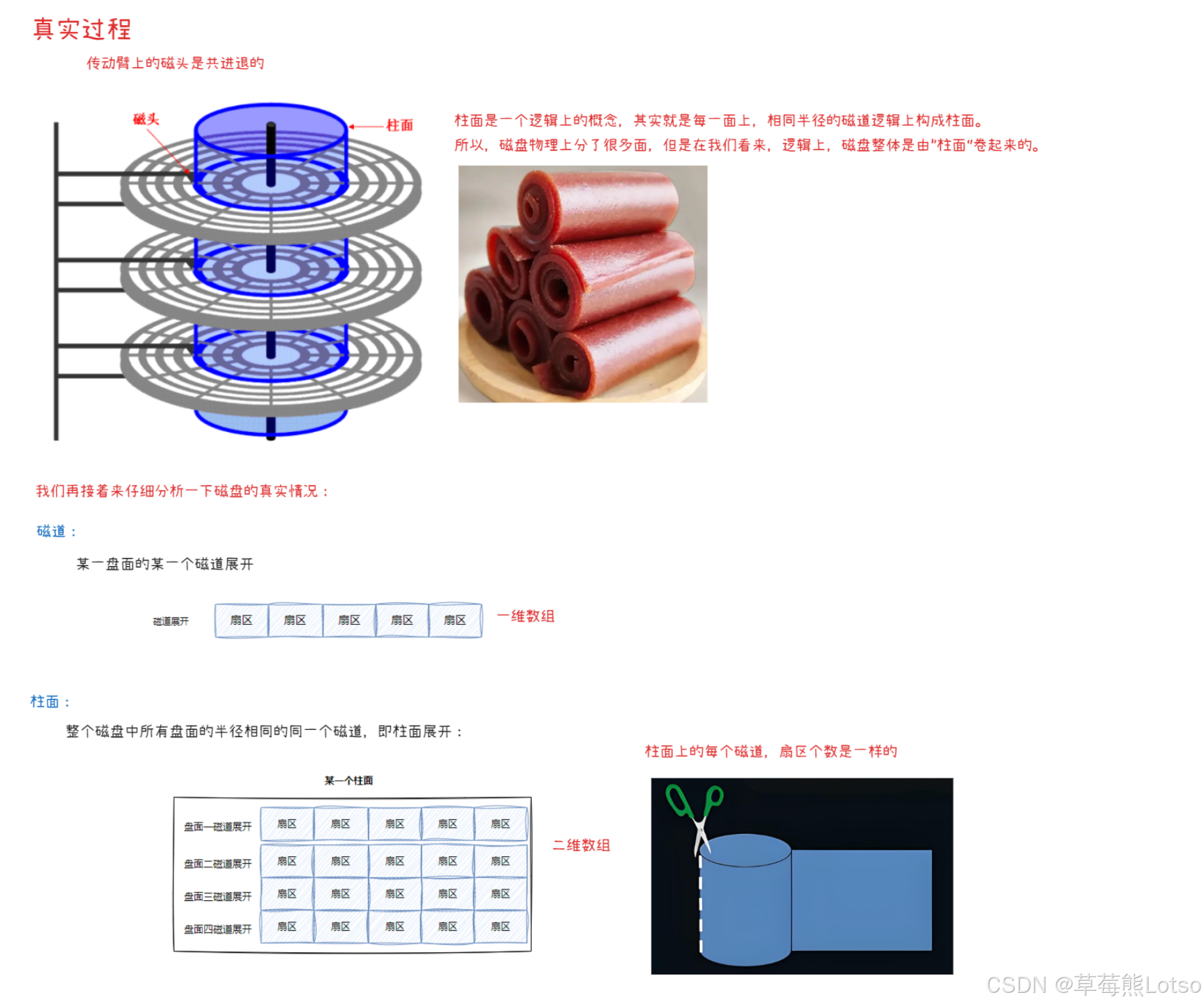

再来看看真实过程：逻辑结构是物理结构的 "镜像抽象"，映射规则固定：

2.2 逻辑结构的本质

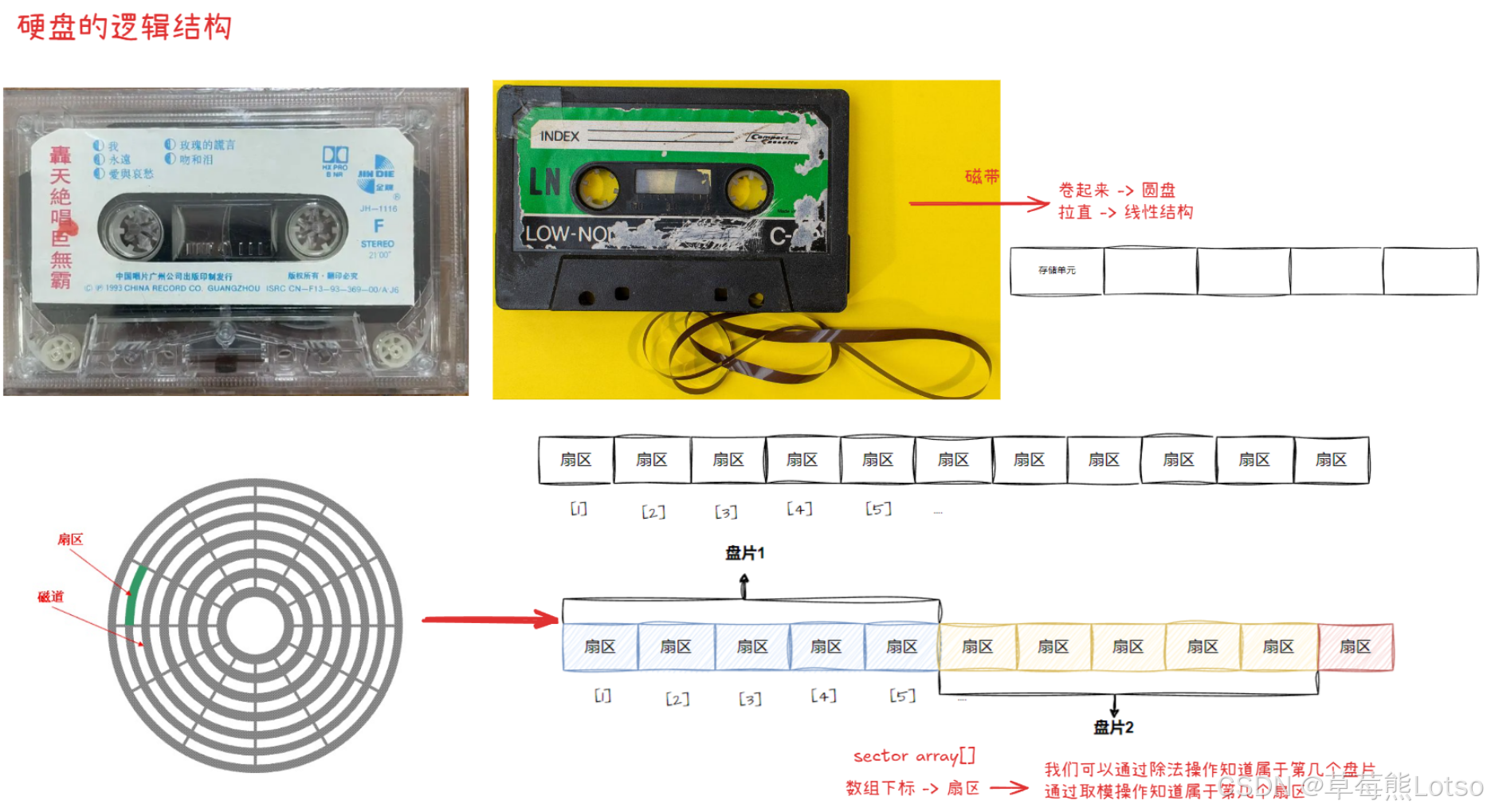

从系统视角来看，磁盘被抽象成一个一维的扇区数组：

数组的每个元素就是一个物理扇区（默认 512 字节）；
数组的下标就是 LBA 地址（从 0 开始连续编号）；
数组元素的顺序严格遵循 "先扇区→再磁头→最后柱面" 的物理存储顺序（后续 LBA 映射逻辑）。

这种抽象让系统无需关心 "哪个盘片、哪个磁道"，只需像操作普通数组一样，通过 LBA 地址（下标）访问对应的扇区，极大简化了文件存储、分区管理等上层逻辑。

2.3 逻辑结构的核心优势

地址连续化：物理扇区在逻辑上呈线性排列，系统可通过 "连续 LBA 地址" 实现连续存储，减少磁头移动，提升读写效率；
硬件无关化：逻辑结构屏蔽了不同磁盘的硬件差异（如磁头数、每磁道扇区数），系统用统一的 LBA 地址访问所有磁盘；
管理简化：文件系统可直接基于逻辑扇区划分 "块"（如 4KB 块 = 8 个扇区），无需关注物理硬件细节，这个之后还会再讲的。

三. CHS 寻址：早期的物理坐标定位

3.1 CHS 寻址原理

CHS 是 "柱面（Cylinder）、磁头（Head）、扇区（Sector）" 的缩写，是最早的磁盘寻址方式 ------ 直接使用物理部件的坐标定位扇区，逻辑直观：

第一步：磁头移动到目标柱面（确定 "半径方向位置"）；
第二步：选择目标盘面的磁头（确定 "哪个盘面"）；
第三步：等待盘片旋转，目标扇区转到磁头下方（确定 "磁道上的具体位置"）。

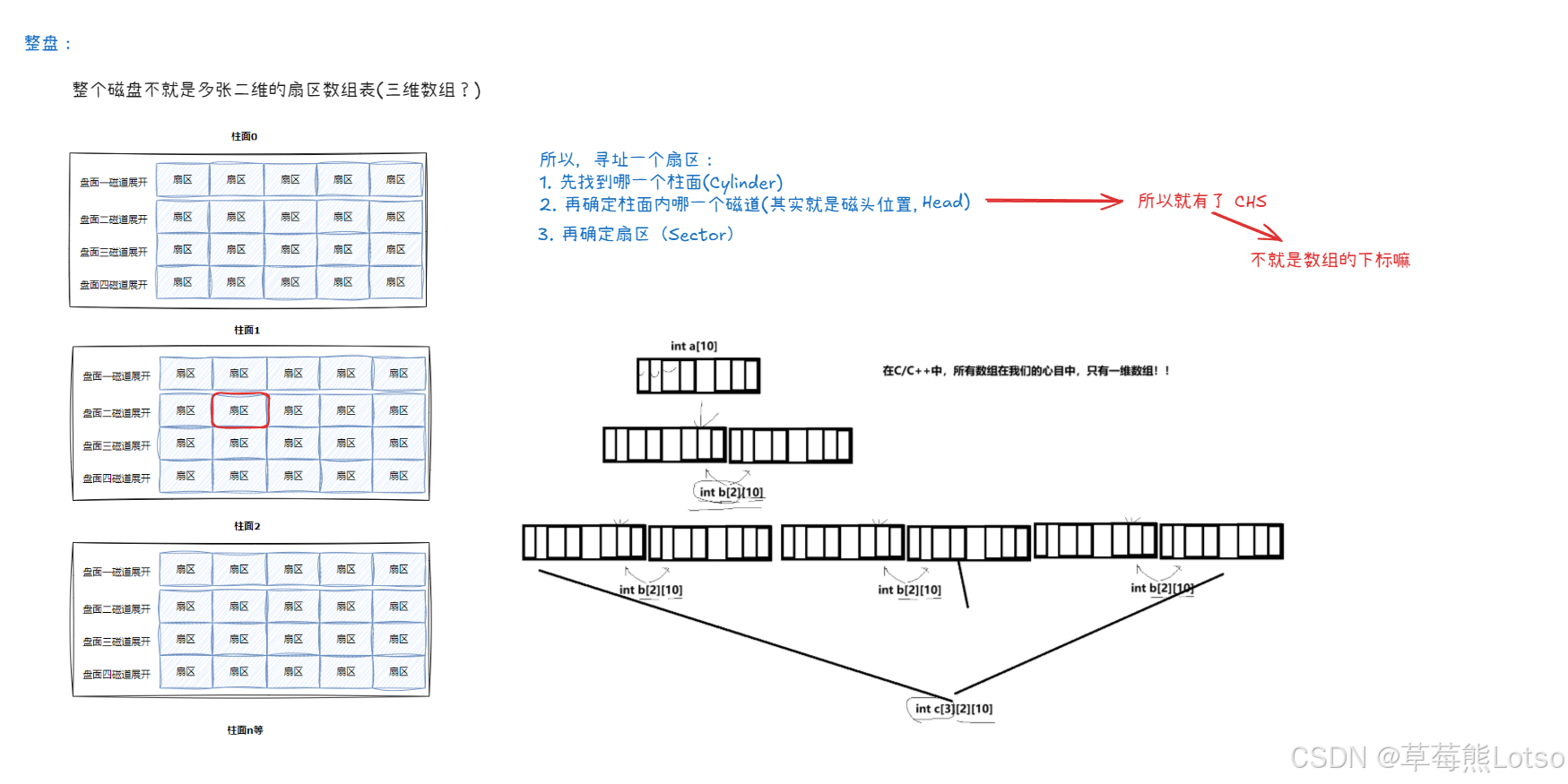

例如：通过CHS(2, 1, 5)可精准定位 "2 号柱面、1 号磁头、5 号扇区" 对应的物理扇区，其实CHS对应的就是数组(三维数组)的下标。

3.2 CHS 的局限性

CHS 寻址完全依赖硬件参数，存在明显缺陷：

容量限制：早期系统用 8 位存储磁头数、10 位存储柱面数、6 位存储扇区数，最大支持容量仅约 8GB（256×1024×63×512 字节），无法满足大磁盘需求；
硬件依赖：不同磁盘的磁头数、扇区数可能不同，系统需适配不同硬件参数，兼容性差；软硬件耦合度高；
地址不连续：物理坐标分散，不利于系统简化存储管理逻辑。

四. LBA 寻址：系统层面的线性地址

4.1 LBA 寻址原理

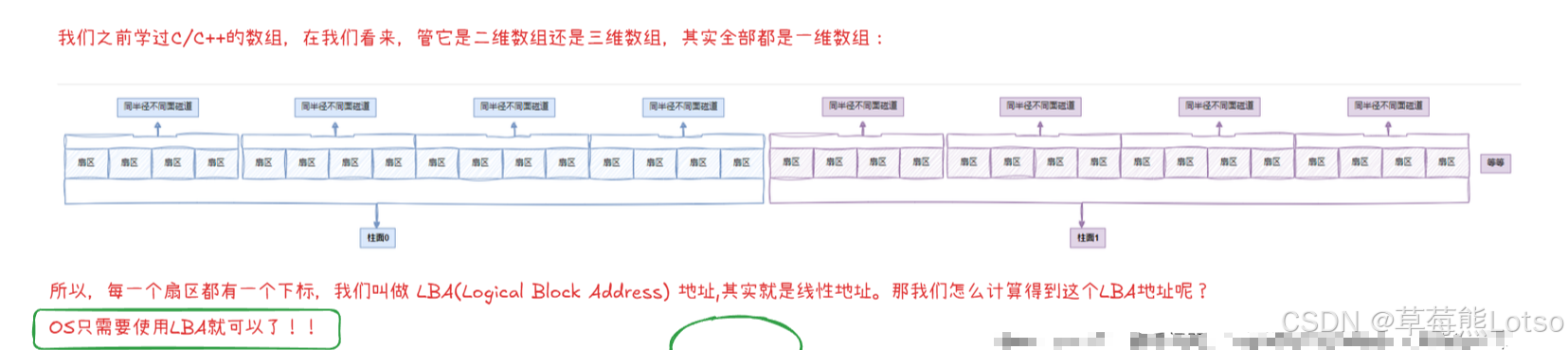

LBA（Logical Block Address）即 "逻辑块地址"，是对 CHS 的抽象优化 ------ 直接使用逻辑结构中 "一维扇区数组的下标" 作为地址，把三维物理坐标（C/H/S）转化为一维线性地址，系统无需关心硬件细节。
核心优势：

地址连续：系统只需操作线性整数（如 LBA=1024），无需关注磁头、柱面等硬件参数；
容量无限制：线性地址不受硬件位数限制，支持大容量磁盘（如 LBA-48 标准支持 128PB 容量）；
硬件无关：磁盘内部自行完成 LBA 与 CHS 的转换，系统层统一接口。

4.2 LBA 与物理扇区的映射逻辑

LBA 的编号规则完全遵循逻辑结构的数组顺序，确保地址连续对应物理存储的连续性：

同一柱面内：先遍历所有磁头（所有盘面），每个磁头遍历对应磁道的所有扇区；
跨柱面：一个柱面遍历完后，再进入下一个柱面重复上述过程。

五. CHS 与 LBA 的转换：底层核心逻辑

系统使用 LBA 寻址(OS认LBA)，而磁盘硬件只识别 CHS 坐标，因此必须进行双向转换 ------ 转换逻辑由磁盘固件（硬件电路）自动完成，无需用户干预，但理解转换公式能更深入掌握寻址本质。

5.1 关键前提参数

转换前需明确磁盘的三个固定参数（系统开机时从磁盘获取）：

H：总磁头数；
S：每磁道扇区数；
单个柱面的扇区总数 = H × S（所有磁头的所有扇区）。

5.2 CHS 转 LBA（物理坐标→线性地址）

公式：LBA = 柱面号（C）× 单个柱面扇区数（H×S） + 磁头号（H）× 每磁道扇区数（S） + 扇区号（S） - 1
扇区号（S）从 1 开始（硬件约定），LBA 从 0 开始，因此需减 1；
示例：磁盘 H=4、S=4，CHS (0,1,2) 转换为 LBA：LBA = 0×(4×4) + 1×4 + 2 - 1 = 0 + 4 + 1 = 5

5.3 LBA 转 CHS（线性地址→物理坐标）

公式：
- 柱面号（C）= LBA ÷ 单个柱面扇区数（H×S）（整除）
- 剩余扇区数 = LBA % 单个柱面扇区数（H×S）（取余）
- 磁头号（H）= 剩余扇区数 ÷ 每磁道扇区数（S）（整除）
- 扇区号（S）= 剩余扇区数 % 每磁道扇区数（S） + 1 （取余后+1，适配硬件编号）
示例：磁盘 H=4、S=4，LBA=5 转换为 CHS：

单个柱面扇区数 = 4×4=16； C=5÷16=0；剩余扇区数 = 5%16=5； H=5÷4=1； S=5%4 +1=1+1=2；

结果：CHS (0,1,2)（与前面示例反向验证一致）。

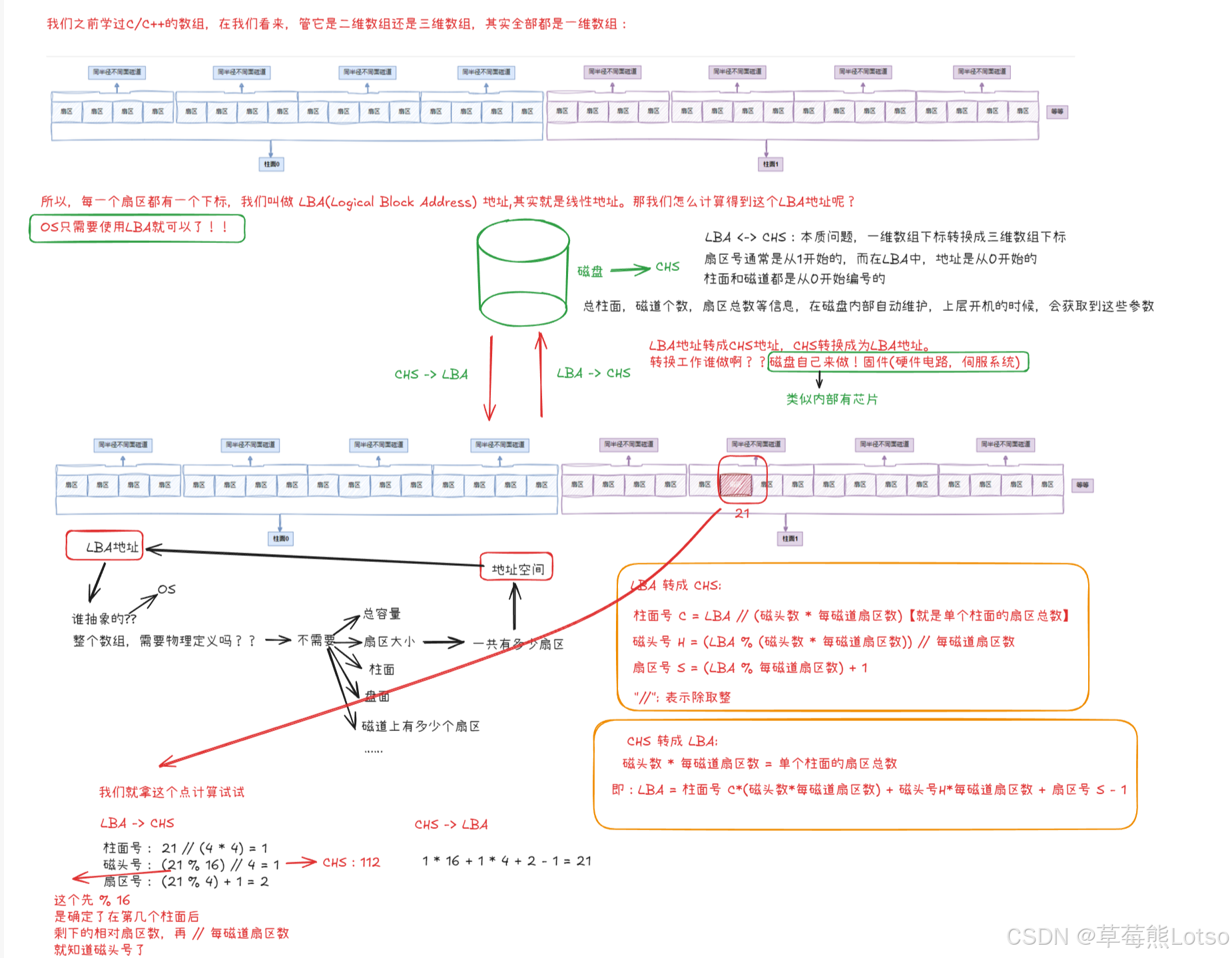

5.4 图示深入理解（重点看，很详细）

结尾：

html 复制代码

🍓 我是草莓熊 Lotso！若这篇技术干货帮你打通了学习中的卡点：
👀 【关注】跟我一起深耕技术领域，从基础到进阶，见证每一次成长
❤️ 【点赞】让优质内容被更多人看见，让知识传递更有力量
⭐ 【收藏】把核心知识点、实战技巧存好，需要时直接查、随时用
💬 【评论】分享你的经验或疑问（比如曾踩过的技术坑？），一起交流避坑
🗳️ 【投票】用你的选择助力社区内容方向，告诉大家哪个技术点最该重点拆解
技术之路难免有困惑，但同行的人会让前进更有方向～愿我们都能在自己专注的领域里，一步步靠近心中的技术目标！

结语：磁盘的物理结构，逻辑结构和寻址方式是 Linux 存储的 "地基"------ 后续的分区（按柱面划分）、文件系统（管理扇区 / 块）、格式化（写入文件系统元数据）等操作，都依赖本文讲解的底层逻辑。理解 CHS 到 LBA 的演进，能帮你明白 "系统如何屏蔽硬件差异" 的设计思想，这也是 Linux "一切皆文件" 抽象理念的底层体现。
